三线制热电阻测温原理(应用在AI模块)

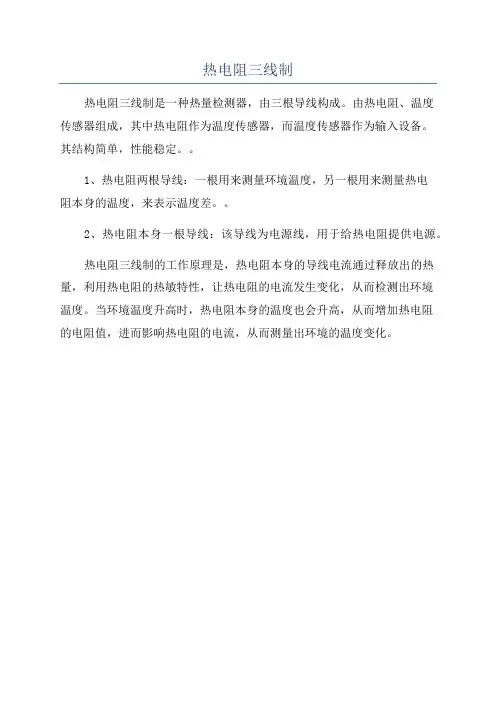

热电阻三线制
热电阻三线制
热电阻三线制是一种热量检测器，由三根导线构成。
由热电阻、温度
传感器组成，其中热电阻作为温度传感器，而温度传感器作为输入设备。
其结构简单，性能稳定。
1、热电阻两根导线：一根用来测量环境温度，另一根用来测量热电
阻本身的温度，来表示温度差。
2、热电阻本身一根导线：该导线为电源线，用于给热电阻提供电源。
热电阻三线制的工作原理是，热电阻本身的导线电流通过释放出的热量，利用热电阻的热敏特性，让热电阻的电流发生变化，从而检测出环境
温度。
当环境温度升高时，热电阻本身的温度也会升高，从而增加热电阻
的电阻值，进而影响热电阻的电流，从而测量出环境的温度变化。
三线水温传感器工作原理
三线水温传感器工作原理
三线水温传感器通常是一种用于测量液体温度的传感器，它的工作原理涉及温度敏感元件和电气电路。
以下是一般三线水温传感器的工作原理：
温度敏感元件：传感器内部包含一个温度敏感元件，通常是一种热敏电阻（Thermistor）或热敏电流元件。
这种元件的电阻随温度的变化而变化。
电气电路：传感器的电气电路通常由三个线组成：电源线（VCC）、地线（GND）和信号线（Signal）。
这些线与传感器的内部电路相连接。
工作原理：
当温度发生变化时，温度敏感元件的电阻发生相应的变化。
这个变化会导致传感器内部电路中的电压或电流发生变化。
传感器通过信号线将这个电压或电流的变化传递给连接的测量设备（如温度计、控制系统等）。
测量设备通过解读信号线上的电压或电流变化，可以计算出液体的温度。
校准：三线水温传感器通常需要校准，以确保其输出的温度值准确可靠。
校准过程可以通过将传感器暴露在已知温度的环境中，并调整测量设备的设置来进行。
总体来说，三线水温传感器通过测量温度敏感元件的电阻变化，将温度信息转换为电信号，然后通过信号线传递给测量设备，实现对液体温度的监测和测量。
热电阻三线制接法原理
热电阻三线制接法原理
热电阻是一种可以利用材料在温度变化时产生的电阻变化来测量温度的传感器。
在实际应用中，常使用热电阻三线制接法来减小线路阻抗对温度测量值的影响。
热电阻三线制接法由三个导线组成：两个接线端子和一个中性导线。
其中一个接线端子将热电阻的一个端点与测量仪器的正极连接，另一个接线端子将热电阻的另一个端点与测量仪器的负极连接。
中性导线则连接热电阻的中间点与测量仪器的实地连接。
这样设计的目的是为了消除传感器引线阻值对测量的影响。
传感器引线的电阻对温度测量结果会造成误差，这是由于不同长度的引线会导致不同的电阻值。
在常规的两线制接法中，这种电阻会对温度测量值产生较大的影响。
通过使用三线制接法，测量仪器可以使用中性导线来补偿传感器引线阻值的影响。
中性导线与测量仪器的实地连接相当于一个电流环，这样可以减小传感器引线阻抗对温度测量结果的影响。
同时，由于热电阻式广泛应用于工业现场，常常需要长距离传输信号，因此使用三线制接法还能减小线路阻抗的影响，提高信号传输的稳定性。
总结来说，热电阻三线制接法可以通过中性导线来补偿传感器引线阻值对温度测量结果的影响，从而提高测量的精确性和稳定性。
热电阻测温三线制接线原理
热电阻测温三线制接线原理采用三线制接线的原因电阻是基本电参数之一，其阻值 R 可按伏安特性定义,即 R＝U／Ｉ，其中U 为电阻两端的电压，I 为流过电阻的电流或者按功率 P 来定义,即 R＝P／(Ｉ＾２)。
可见测量热电阻必须在热电阻两端连接导线，而导线的阻值以及阻值随温度变化的特性以及引入的其它干扰，必然会影响测量结果。
而要消除这种影响，就必须知道引线的状况，在对热电阻进行测量的同时，从引线的两端对引线进行监测。
在两根引线参数一致的前提下，要知道其中一根的状况，至少需要增加一根导线，用来将测量引线中的一根的现场端连接到仪表端。
这就是热电阻的三线制连接的由来。
电桥三线制测量原理热电阻测量仪表（温度指示仪、温度变送器等）比较常见的是采用电桥作为前置电路，在采用三线制的条件下，能够有效的消除现场到控制室之间数十到数千米导线对的测量造成的影响。
为了说明其工作原理，下面从电桥平衡原理说起。
对图一所示的电桥，当A、C 端加上电压Ue时，B、D端的电压：Uo=Ue×[R2／(R1+R2)]－Ue×[R3／(R3+R4)]当电桥平衡，即Uo=0时，有：Ue×[R2／(R1+R2)]＝Ue×[R3／(R3+R4)]整理后有：R1×R3＝R2×R４或 R1／R2＝R4／R3由这个公式可以看出电桥平衡时：供电电压Ue波动时，输出电压Uo不变；桥路的四个桥臂电阻R1、R2、R3、R4按相同比例变化时，输出电压Uo不变；相邻的两个桥臂电阻（R1、R4，R2、R3，R1、R2，R3、R4）按相同比例变化时，输出电压Uo不变；在平衡电桥的任意一个桥臂上增加一个电阻R△，如图二所示。
当R△= 0时，电桥仍然保持平衡；当R△发生改变时，Uo的变化仅与R△的变化相关这时如果将R△作为被测热电阻代入桥路，桥臂电阻的一部分转化为测量接线的电阻值R1’、R2’，如图三所示。
则根据前面的分析可以看出：当Ra’、Rb’按相同比例发生变化时，对桥路输出Uo没有影响。
热电阻三线制接法原理
热电阻三线制接法原理热电阻是一种用于测量温度的传感器，它的电阻值随温度的变化而变化。
在工业自动化控制系统中，热电阻广泛应用于温度测量和控制领域。
而热电阻的三线制接法则是一种常见的接法方式，下面将详细介绍其原理和应用。
1. 热电阻三线制接法原理。
热电阻的三线制接法是为了解决热电阻导线电阻对测量结果的影响而提出的。
在传统的两线制接法中，导线电阻会对温度测量结果产生误差，而三线制接法通过增加一根补偿导线，可以有效地消除导线电阻的影响。
三线制接法的原理是利用电桥平衡的方法来消除导线电阻对测量结果的影响。
其中，两根导线接在热电阻的两端，第三根补偿导线则接在热电阻的中间点。
当通过这三根导线接入电桥电路时，通过调节电桥中的电阻，使得电桥平衡，此时电桥中的电流为零，即可得到准确的温度测量结果。
2. 热电阻三线制接法的优势。
相比于传统的两线制接法，热电阻的三线制接法具有以下几点优势：首先，三线制接法可以有效地消除导线电阻对测量结果的影响，提高了测量的准确性。
其次，三线制接法可以减小由于导线电阻变化引起的测量误差，提高了测量的稳定性。
最后，三线制接法可以适用于长距离传输和大电流负载的测量，具有更广泛的应用范围。
3. 热电阻三线制接法的应用。
热电阻的三线制接法广泛应用于工业自动化控制系统中的温度测量和控制领域。
例如，在化工生产过程中，需要对反应釜的温度进行实时监测和控制，就可以采用热电阻的三线制接法来实现准确的温度测量。
此外，热电阻的三线制接法也适用于实验室科研领域和医疗设备中的温度测量。
在这些领域，对温度测量精度和稳定性要求较高，采用三线制接法可以更好地满足实际需求。
总之，热电阻的三线制接法通过消除导线电阻对测量结果的影响，提高了测量的准确性和稳定性，具有广泛的应用前景。
4. 结语。
热电阻的三线制接法是一种有效的温度测量方法，其原理简单而实用。
在工业生产和科研领域，采用三线制接法可以获得更准确、稳定的温度测量结果，为生产和实验提供可靠的数据支持。
三线制pt100热电阻测温电路的设计
三线制pt100热电阻测温电路的设计以三线制PT100热电阻测温电路的设计为标题，本文将详细介绍该电路的设计原理、组成部分以及工作原理。
一、设计原理三线制PT100热电阻测温电路是一种常用的温度测量电路，其基本原理是利用PT100热敏电阻的温度特性来测量被测温度。
PT100热敏电阻是一种铂电阻，其电阻值随着温度的变化而变化，具有较高的精度和稳定性。
二、组成部分1. PT100热敏电阻：PT100热敏电阻是测温电路的核心元件，其电阻值与温度成正比，通常采用铂电阻材料制成。
2. 增加电阻：为了提高电路的灵敏度和测量范围，通常在PT100热敏电阻前串联一个固定电阻，使电路的总电阻变化更大。
3. 恒流源：为了保持电路中的恒定电流，通常在电路中加入一个恒流源，保证电流的稳定性。
4. 运放：为了放大电路中的微弱信号，通常在电路中加入一个运放，以提高电路的灵敏度和抗干扰能力。
5. A/D转换器：为了将模拟信号转换为数字信号，通常在电路中加入一个A/D转换器，以便通过数字方式读取温度值。
三、工作原理1. 恒流源通过PT100热敏电阻和增加电阻形成一个电桥电路，使电流通过PT100热敏电阻。
2. PT100热敏电阻的电阻值随温度的变化而变化，从而使电桥电路产生不平衡电压。
3. 运放对电桥电路的不平衡电压进行放大，输出一个与温度成正比的电压信号。
4. A/D转换器将模拟信号转换为数字信号，通过数字方式读取并显示温度值。
四、电路设计注意事项1. 选择合适的PT100热敏电阻：根据被测温度范围选择合适的PT100热敏电阻，确保其电阻值变化在合适的范围内。
2. 确保电路的稳定性：恒流源和运放的选择要保证电路的稳定性，避免温度变化对测量结果的影响。
3. 抗干扰能力：合理布局电路，采取屏蔽措施，提高电路的抗干扰能力，避免外界干扰对测量结果的影响。
4. 温度补偿：由于PT100热敏电阻的温度特性并非完全线性，为了提高测量的准确性，可以进行温度补偿，校正测量结果。
三线制热电阻工作原理解析及常见故障分析
三线制热电阻传感器的故障分析摘要：热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器，因而被广泛应用。
但是热电阻传感器的连接导线电阻随温度的变化而变化，对测量结果的影响不容忽视。
为了消除导线电阻的影响，热电阻测温常采用不平衡电桥式三线制接法，从而使温度误差得到了补偿。
关键词：热电阻、平衡电桥、三线制一、热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电势的物理现象。
它由两根不同导线（热电极）组成，它们的一端是互相焊接的，形成热电偶的测量端（也称工作端）。
将它插入待测温度的介质中；而热电偶的另一端（参比端或自由端）则与显示仪表相连。
如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。
热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分（感温元件）是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。
当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。
2. 如何选择热电偶和热电阻根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；页脚内容1页脚内容2根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；根据测量范围选择：热电偶所测量的一般指“点"温，热电阻所测量的一般指空间平均温度。
二．热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。
这种引线方法很简单，但由于连接导线必然存在引线电阻r ，r 大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。
图1-1 热电阻二线制接法如图1-1 所示，假设现场的可变电阻RTD 接在电桥的一个桥臂上，另外三个桥臂上均接了电阻R ，这样在检流计中流过的电流就会随着热电阻阻值的变化而变化。
三线制热电阻工作原理解析及常见故障分析
三线制热电阻工作原理解析及常见故障分析Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998三线制热电阻传感器的故障分析摘要：热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器，因而被广泛应用。
但是热电阻传感器的连接导线电阻随温度的变化而变化，对测量结果的影响不容忽视。
为了消除导线电阻的影响，热电阻测温常采用不平衡电桥式三线制接法，从而使温度误差得到了补偿。
关键词：热电阻、平衡电桥、三线制一、 热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电势的物理现象。
它由两根不同导线（热电极）组成，它们的一端是互相焊接的，形成热电偶的测量端（也称工作端）。
将它插入待测温度的介质中；而热电偶的另一端 （参比端或自由端）则与显示仪表相连。
如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。
热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分（感温元件）是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。
当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。
2. 如何选择热电偶和热电阻根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；根据测量范围选择：热电偶所测量的一般指“点"温，热电阻所测量的一般指空间平均温度。
二．热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。
这种引线方法很简单，但由于连接导线必然存在引线电阻r ，r 大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 检查热电阻是否正常的方法是:无论你在那一个位置(PLC柜的接线端 子、中间端子箱、就地电阻杆)进行检查时,都要将A线断开. 这是因为 使用万用表的电阻档测量电阻时,表本身要向铂电阻供电,而A线同样 是向铂电阻供电的线路.如果不拆下A线,则测量的值就会与实际值相 去甚远. • 断开A线后先将表的红、黑表笔短接,校对表的零点.然后测量AB间、 AC间电阻的值,并对这两个值进行比较.如果一致,再用这个值使用前 面所示的公式求出实际温度值.
•
•
•
知道了检测原理,下面要做的工作就是如何检测这个与温度对应成比例的电阻 值了.我们通常使用的方法就是利用惠更斯电桥原理. 如图我们将电桥的一个桥臂接入测温电阻RTD,另外三个桥臂电阻相等.这样在 检流计中流过的电流就会随热电阻阻值的变化而变化.如果我们将检流计两端 的电位差引入PLC的AI 模板中,经过计算就会在HMI上得到实际温度值. 但是,如果只是简单的应用原理进行接线的话是达不到精度要求的.这是因为从 PLC到检测现场有很长的一段距离,导线的线路电阻是不能被忽略的.从右边的 图可以看出,电桥的测量桥臂包括了两根连接导线的线路电阻 r .这样是不行的. 这就是RTD测温采用三线制的原因.
因此,在实际维护中发现仪表的显示值比实际低时,应检查C线电阻值.
现场
PLC 电源 电源
r C
R
R
R R
r B
RTD
RT
A
D
r R r R
r
现场
PLC 电源
r C
R
R
r B
RTD
R
A
r
Pt100热电阻的结构
• 三线制电阻杆的示意图如左图所 示.电阻体的一端引出一根引线, 我们称为A线,另一端引出两根引 线,称为B线和C线. A线、B线和C线引入接线盒内并 分别接在标有A、B和C(或B,b) 的接线端子上. 当来自PLC的三根信号电缆一一 对应的接到这三个端子上时,随温 度变化的电阻值就被接入到PLC 的AI 输入插板中并转换为实际温 度.
电源 电源
现场
PLC
R
R
R R
r
RTD
r
D
R
R
r
RT
r
下图的左边部分是三线制的原理接线图.由图中看出电源通过C线接入测量桥路,这 时电路就可以等效为右图.从右图得知,A线和B线的线路电阻 r 被分别连接到上下 桥臂中.由于这两根导线的长度一样,既电阻一样,这样就消除了线路电阻的影响. 注意:在等效线路图中没有将C线的线路电阻画出来,这是因为它在供电线路中可以 忽略不计.但是当由于接触不良造成C线电阻过大时,情况就会发生变化.由于C线电 阻过大,供到电桥中的电压会有较大的压降损失,从而导致桥路的输出比实际的要低
三线制热电阻测温应用在AI模 块之原理
• 惠更斯电桥
R1
a
R2
R2
R1
R4
R3
R3
电源
b
R4
电源
惠更斯电桥的原理图如图所示,它的测量原理是当电桥的上下两个桥臂的 电阻对应成比例时,a点和b点的电位相等,则检流计流过的电流为零.当其 中一个电阻的阻值发生变化时,a点和b点的电位就会不等,检流计中就会有 电流流过,检流计的指针就会发生偏转.根据这个原理,如果这四个电阻中 的任何一个是未知的,而另外三个电阻相等时就可以通过检流计的偏转程 度得知未知电阻的大小.
端盖 接线盒 引线
A
•
接线盒
B
C
紧定螺母 接线端子
•Байду номын сангаас
保护管
引线B 引线C 引线A
充填物
铂电阻体
对于使用Pt100热电阻测量介质温度时发生故 障时的一般检查方法
• 当HMI上的温度显示值波动较为剧烈时,一般情况下是由于接触不良造 成的.这是因为温度是一种变化比较缓慢的量,属于惯性环节.特别是热 容较大的被测对象.(如检测一个几十立方米容积的液体储槽中的液体 温度时,温度基本不会发生剧烈波动.)在这种情况下应检查各接线端子 处的端子接线是否有松动现象或连接导线有无似断似连的现象. • 当温度值显示为无穷大时,一般情况下故障原因是由于线路开路引起. 如果温度值显示为负最大,一般情况下为线路短路引起. • 由上述两点引申出下面的结论:1.如果显示温度比实际的要高,则可能 由于接线端子接触不良或接线松脱、折断造成电阻增大所至.这时应 对电阻杆接线盒内的接线柱和各个中间端子箱的对应端子进行检查并 紧固.另外也可能由于端子与导线间有氧化层使得电阻增大所引起.这 种情况可使用砂纸或其他工具将氧化层去除即可;2.如果显示温度比 实际的要低,则可能有短路现象或如前面所讲的那样C线电阻增大所引 起.
• 热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的 原理,通过检测电阻值的大小来确定检测对象的实际温度. • 在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当 实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻 值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时, 你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100 得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本 例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前 面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下 25.64度.
