巧用软路由_让多网段互访易如反掌
两台电脑实现四网段软路由互访
两台电脑实现四网段软路由互访
王芳;鲍艳
【期刊名称】《网管员世界》
【年(卷),期】2009(000)012
【摘要】最近，我们单位网络布线稍微做了调整，从原来的两个网段（S1：192．168．2．0和S4：192．168．0．0）变成了四个网段，如图1所示。
改造后多出S2：192．168．8．0和3：192．168．16．0两个网段，要求四个网段之间能相互访问。
经过仔细思考和若干次失败后的总结，终于找到了解决办法。
【总页数】1页(P106)
【作者】王芳;鲍艳
【作者单位】江苏
【正文语种】中文
【中图分类】TP393.08
【相关文献】
1.如何实现计算机跨网段互访 [J], 刘松青
2.如何实现计算机跨网段互访 [J], 刘松青
3.浅谈计算机跨网段互访的实现 [J], 何大巍;唐翠;王敬华
4.医院局域网多网段软路由的实现 [J], 陈国耿
5.实现不同网段互访 [J], 唐国军;赵仁冉;毛敏谕;
因版权原因，仅展示原文概要，查看原文内容请购买。

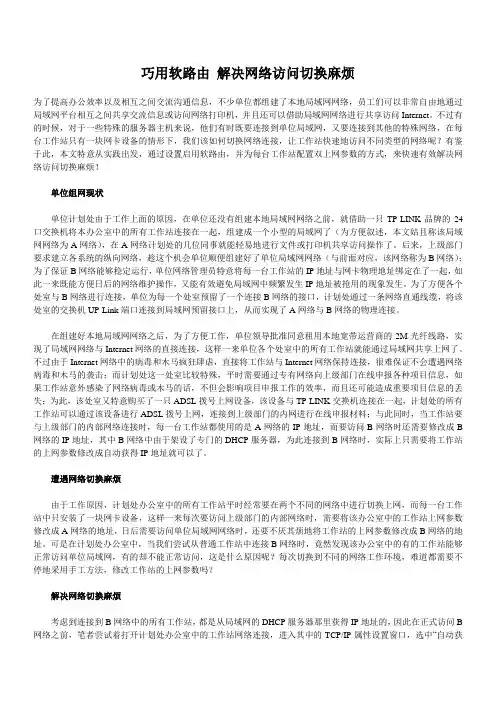

巧用软路由 解决网络访问切换麻烦
巧用软路由解决网络访问切换麻烦为了提高办公效率以及相互之间交流沟通信息，不少单位都组建了本地局域网网络，员工们可以非常自由地通过局域网平台相互之间共享交流信息或访问网络打印机，并且还可以借助局域网网络进行共享访问Internet。
不过有的时候，对于一些特殊的服务器主机来说，他们有时既要连接到单位局域网，又要连接到其他的特殊网络，在每台工作站只有一块网卡设备的情形下，我们该如何切换网络连接，让工作站快速地访问不同类型的网络呢？有鉴于此，本文特意从实践出发，通过设置启用软路由，并为每台工作站配置双上网参数的方式，来快速有效解决网络访问切换麻烦！单位组网现状单位计划处由于工作上面的原因，在单位还没有组建本地局域网网络之前，就借助一只TP-LINK品牌的24口交换机将本办公室中的所有工作站连接在一起，组建成一个小型的局域网了（为方便叙述，本文姑且称该局域网网络为A网络），在A网络计划处的几位同事就能轻易地进行文件或打印机共享访问操作了。
后来，上级部门要求建立各系统的纵向网络，趁这个机会单位顺便组建好了单位局域网网络（与前面对应，该网络称为B网络）；为了保证B网络能够稳定运行，单位网络管理员特意将每一台工作站的IP地址与网卡物理地址绑定在了一起，如此一来既能方便日后的网络维护操作，又能有效避免局域网中频繁发生IP地址被抢用的现象发生。
为了方便各个处室与B网络进行连接，单位为每一个处室预留了一个连接B网络的接口，计划处通过一条网络直通线缆，将该处室的交换机UP-Link端口连接到局域网预留接口上，从而实现了A网络与B网络的物理连接。
在组建好本地局域网网络之后，为了方便工作，单位领导批准同意租用本地宽带运营商的2M光纤线路，实现了局域网网络与Internet网络的直接连接，这样一来单位各个处室中的所有工作站就能通过局域网共享上网了。
不过由于Internet网络中的病毒和木马疯狂肆虐，直接将工作站与Internet网络保持连接，很难保证不会遭遇网络病毒和木马的袭击；而计划处这一处室比较特殊，平时需要通过专有网络向上级部门在线申报各种项目信息，如果工作站意外感染了网络病毒或木马的话，不但会影响项目申报工作的效率，而且还可能造成重要项目信息的丢失；为此，该处室又特意购买了一只ADSL拨号上网设备，该设备与TP-LINK交换机连接在一起，计划处的所有工作站可以通过该设备进行ADSL拨号上网，连接到上级部门的内网进行在线申报材料；与此同时，当工作站要与上级部门的内部网络连接时，每一台工作站都使用的是A网络的IP地址，而要访问B网络时还需要修改成B 网络的IP地址，其中B网络中由于架设了专门的DHCP服务器，为此连接到B网络时，实际上只需要将工作站的上网参数修改成自动获得IP地址就可以了。
局域网组建多网段互通的实现方法
局域网组建多网段互通的实现方法在现代企业网络中，局域网（Local Area Network, LAN）通常需要将不同的网段互相连接起来，以实现内部网络的无缝通信。
本文将介绍实现局域网多网段互通的方法，包括路由器设置、子网划分和网络地址转换等技术。
一、路由器设置为了实现多个网段的互通，必须通过路由器进行配置。
路由器是网络中的核心设备，负责将来自不同网段的数据包进行转发。
以下是配置路由器的步骤：1. 配置路由器的基本信息：包括路由器的名称、IP地址、子网掩码和默认网关等。
例如，在控制台或命令行界面中输入以下命令：```Router> enableRouter# configure terminalRouter(config)# hostname R1R1(config)# interface GigabitEthernet0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exitR1# copy running-config startup-config```2. 配置静态路由：静态路由是手动配置的路由信息，用于指定数据包从一个网段到另一个网段的路径。
例如，在路由器R1上配置静态路由到网段192.168.2.0/24：```R1(config)# ip route 192.168.2.0 255.255.255.0 192.168.1.2```3. 配置动态路由协议（可选）：动态路由协议是自动学习和更新路由信息的一种方式，适用于大规模的网络环境。
例如，配置路由器R2和R3之间的OSPF动态路由协议：```R2(config)# router ospf 1R2(config-router)# network 192.168.2.0 0.0.0.255 area 0R3(config)# router ospf 1R3(config-router)# network 192.168.3.0 0.0.0.255 area 0```通过以上步骤，路由器将能够转发来自不同网段的数据包，实现多网段的互通。
路由功能实现主机跨网段互访
路由功能实现主机跨网段互访在我们的日常工作中，人们往往由于分配的IP地址不在一个网段，而不能相互访问，给员工之间的数据交换带来不便。
虽然可以利用第三层交换技术VLAN来实现数据交换，但那需要更换现有的部分网络设备。
那么，利用现有的网络设备，通过大量的实践和探索，我们找到了解决此问题的方法，即利用IP转发和Route路由功能来实现不同网段的数据交换。
[img]2006-07-046a5f3f6a493a9382a网络拓扑结构图我们的网络采用的是C类地址（IP地址前三段固定，最后一段为任意），网络拓扑如图。
网络分三个网段（网段，网段，网段），另外，单位接通了DDN专线，对内的以太口地址属于网段，不能直接相互访问给其他网段访问Internet带来了困难。
[A]增设协议太麻烦网段的工作站要想访问网段上的数据库服务器（IP地址为），由于不是一个网段上，无法直接通过TCP/IP协议访问。
考虑到需要访问数据库服务器的工作站数目较少，我们采用了如下方法：给需要访问数据库的网段的工作站多分配一个网段IP地址，即在每个机器上增加一个TCP/IP协议，使机器具有两个IP地址，这样它就可以同时访问网段和网段。
此种方法的缺点是占用了IP地址资源，而且，每台机器都必须设置好，比较麻烦。
而通过配置Route的方法则简单得多。
[B]更简单的解决方法我们用一台NT-Server（IP地址为）作一台IP转发器，在网络里起到一个简单路由器的功能，经过配置后实现了多个网段的相互访问和不同网段可通过防火墙访问Internet。
具体配置步骤如下：1．将网段上的主机的网关都指定为：（防火墙的内部地址）。
2．在防火墙上增加一条由防火墙到的路由，也就是说要访问194网段可以由转发。
3．在IP转发器上将网关指定为，建立了两台网关机的双向联系。
另外，添加IP地址，使该机器既在193网段也在194网段。
4．将网段上的主机的网关都设为，若要访问194网段外的地址都通过转发。
局域网如何实现双路由器互访
局域网如何实现双路由器互访正文：一、背景介绍局域网（LAN）是一种指局限于某一小范围内的计算机网络，通常用于家庭、办公室或学校等场所。
在某些情况下，我们可能会需要在局域网中安装多个路由器，并且使它们互相访问。
本文将介绍如何实现局域网中双路由器的互访。
二、所需材料1、两台路由器2、网线3、电脑三、设置第一个路由器1、将一台路由器连接到你的宽带调制解调器（例如光纤猫或电缆调制解调器）上，确保可以通过该路由器访问互联网。
2、打开你的电脑浏览器，并输入路由器的默认IP地质（通常为192.168.1.1或192.168：0.1）进入路由器管理界面。
3、输入默认的用户名和密码进行登录。
如果你没有进行任何更改，那么默认的用户名一般为admin，密码为空或为admin。
4、在路由器管理界面中，找到并“LAN设置”或类似的选项。
在LAN设置中，你可以更改路由器的局域网IP地质。
5、将路由器的局域网IP地质更改为与你的第二个路由器局域网IP地质不冲突的地质。
例如，如果你的第一个路由器的IP地质为192.168.1.1，那么你可以将第二个路由器的IP地质设为192.168.2.1：6、保存设置并重启第一个路由器。
四、设置第二个路由器1、将第二个路由器连接到第一个路由器的LAN口上，通过网线连接两台路由器。
2、打开你的电脑浏览器，并输入第二个路由器的默认IP地质（通常为192.168.1.1或192.168：0.1）进入路由器管理界面。
3、输入默认的用户名和密码进行登录。
如果你没有进行任何更改，那么默认的用户名一般为admin，密码为空或为admin。
4、在路由器管理界面中，找到并“LAN设置”或类似的选项。
在LAN设置中，你可以更改第二个路由器的局域网IP地质。
5、将第二个路由器的局域网IP地质设为与第一个路由器局域网IP地质不冲突的地质。
例如，如果你的第一个路由器的IP地质为192.168.1.1，那么你可以将第二个路由器的IP地质设为192.168.1.2：6、在第二个路由器的设置中，找到并“DHCP服务器”或类似的选项。
局域网中实现双路由器互访
局域网中实现双路由器互访在局域网中，如果需要实现双路由器互访，即两个不同的局域网能够互相访问对方的设备和资源，需要进行一系列的配置和设置。
下面将介绍如何实现双路由器互访的详细步骤。
第一步：确定网络拓扑结构和IP地址规划在双路由器互访的环境中，通常有两种常见的网络拓扑结构：1.路由器级联结构：两个路由器通过网线直接连接在一起，形成一个网络环境。
一般来说，其中一个路由器作为主路由器，连接互联网，另一个作为从路由器，连接其他设备和资源。
2.路由器分区结构：两个路由器通过交换机连接在一起，形成一个共享网络环境。
每个路由器都负责管理自己的设备和资源。
无论选择哪种网络拓扑结构，都需要进行IP地址规划，确保每个设备和资源都分配到唯一的IP地址，并且在同一个子网中。
例如，主路由器IP地址为192.168.1.1，子网掩码为255.255.255.0，从路由器IP地址为192.168.2.1，子网掩码为255.255.255.0。
第二步：进行路由器的基础配置对于主路由器和从路由器，需要进行一些基础配置，确保能够顺利工作。
1. 首先，确保每个路由器都有唯一的主机名和登录密码。
通常，可以通过路由器的Web界面进行配置。
2.然后，设置路由器的WAN口连接。
对于主路由器，需要设置正确的WAN口连接类型，例如PPPoE或者静态IP。
对于从路由器，可以选择设置为DHCP模式，通过主路由器进行地址分配。
3.最后，配置路由器的LAN口连接。
确保每个路由器都分配到唯一的IP地址，并且启用DHCP服务器分配地址给局域网中的设备。
第三步：配置路由器之间的路由为了实现双路由器的互访，需要配置路由器之间的路由信息。
一般来说，有两种常见的路由配置方式：静态路由和动态路由。
1.静态路由配置：在主路由器上设置一个静态路由，将从路由器的网络地址指向从路由器的IP地址。
例如，主路由器的静态路由为192.168.2.0/24，指向192.168.1.22.动态路由配置：可以选择使用OSPF（开放式最短路径优先）或者RIP（路由信息协议）等动态路由协议。
多台路由器不同网段的设备之间如何互访
多台路由器不同网段的设备之间如何互访在多台路由器且不同网段的设备之间进行互访，需要通过路由器的配置来实现通信。
以下是一种常见的实现方式：1.配置每个路由器的IP地址：每个路由器都需要配置一个IP地址，确保它们在不同的网段中。
例如，路由器1的IP地址为192.168.1.1，子网掩码为255.255.255.0；路由器2的IP地址为192.168.2.1，子网掩码为255.255.255.0。
2.配置静态路由：为了使不同网段的设备可以相互访问，需要配置路由器之间的静态路由。
在路由器1中，配置一个指向路由器2的静态路由，将目标网段设置为192.168.2.0/24，并将下一跳接口设置为连接到路由器2的接口。
同样，在路由器2中配置一个指向路由器1的静态路由，将目标网段设置为192.168.1.0/24，并将下一跳接口设置为连接到路由器1的接口。
3.配置网络地址转换（NAT）：为了使从一个网段到另一个网段的设备能够互访，还需要配置NAT。
在路由器1中，配置一个源地址转换规则，将源IP地址为192.168.1.0/24的数据包转换为路由器1的出口接口的IP地址。
同样地，在路由器2中配置一个源地址转换规则，将源IP地址为192.168.2.0/24的数据包转换为路由器2的出口接口的IP地址。
4.配置访问控制列表（ACL）：如果需要限制设备之间的访问权限，可以配置ACL。
在路由器1中，配置一个ACL规则，允许从192.168.1.0/24网段访问192.168.2.0/24网段的设备，并阻止其他访问。
同样地，在路由器2中配置一个ACL规则，允许从192.168.2.0/24网段访问192.168.1.0/24网段的设备，并阻止其他访问。
5. 测试互访：完成以上配置后，不同网段中的设备就可以进行互相访问了。
通过ping命令可以进行简单的测试，例如在192.168.1.1设备上ping 192.168.2.1，如果能够得到回复，说明互访配置成功。
多台路由器,不同网段的设备之间如何互访？
多台路由器，不同网段的设备之间如何互访？很多朋友问到，关不同网段的两个电脑如何实现互访？这个通常在企业办公中会遇到，我们今天来看下。
我们经常会遇到企业随着员工或部门的增多，增加了一个路由器，分了两个网段，A子网和B子网处于不同网段，当网络中存在多个路由器时，要求不同路由器下属的子网可以互相通讯，同时又可以通过宽带路由器上网，这如何实现？案例情景1企业通过一台路由器R1上网，局域网LAN1,。
因为业务需要，扩充了一台路由器R2，加入一个新的局域网段LAN2。
要使能PC1和PC2相互通讯，可以做如下图中所说的设置。
要实现pc1和pc2相互通信如可做如下设置：1、pc1的的网关指向R1 LAN2、pc2的网关指向R2的LAN口3、R2的WAN口网关指向R1 LAN口4、在R1上指定一条静态路由，使目的ip为192.168.1.x网段的ip转发到R2 这里面R1静态路由配置单独说明下：一条静态路由一般由三部分组成，目的IP 地址、子网掩码和下一跳（网关）地址，按照上图的分析，新建一条静态路由所包含的信息，应该有如下内容，发往目的地址192.168.1.0网段的IP包(子网掩码为255.255.255.0)的下一跳地址为192.168.0.100.具体配置位置，如果是在路由器中，以TP-Link的为例子，在路由器配置界面，有静态路由表配置：在设置静态路由时，网关IP必须是与本路由器LAN口IP属于同一个网段。
如果目的IP地址是一台主机的IP地址，则子网掩码必须为255.255.255.255 如果是在服务器上，可以通过命令行来配置静态路由，包括添加、删除和修改。
可以看得出来，案例1其实与路由器的桥接原理很类似。
案例情景2小区共享性宽带接入，A用户用一台宽带路由器构建了一个局域网，B用户也用一台宽带路由器构建局域网，A、B用户各自局域网之间的主机不能相互通讯。
网络拓扑如下：要想实现PC2和PC1之间的互相访问，看起来与情况1有些相似，需要在内网网关中添加两条静态路由。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在单位局域网中，为了防止部门与部门之间私传文件，一般情况下会将不同部门的IP地址设置在不同的网段上即可。
这样设置后，由于分配的IP地址不在一个网段，而不能相互访问，当然数据交换就不太可能实现了。
不过，如果单位要集体网上传一份通知时，不同的网段又成了阻碍传递的“绊脚石”。
要实现不同网段之间的“互访”，就必须在不同的网段之间设置路由器。
如果花费上万元资金购买一台路由器，那就有点不值了。
其实我们可以利用Windows 2000中的软路由实现两个不同网段之间互访的愿望的。
一、实现“互访”的准备工作
1．在一台电脑中安装Windows 2000 Server操作系统，以便后面设置软路由；
2．在该电脑上安装两块网卡；
3．在该电脑中安装TCP/IP协议，并为两块网卡分别配置IP地址信息（例如，192.168.1.1/255.255.255.0和192.168.2.1/255.255.255.0），使两块网卡分别处于两个不同的IP网段。
二、安装软路由
要使Windows 2000 Server具有软路由的功能，那我们必须安装好软路由，我们可以通过下面的步骤进行安装。
首先以域用户管理员的身份登录Windows 2000 Server；依次单击“开始/程序/管理工具/路由和远程访问”，打开“路由和远程访问”窗口。
单击“操作”菜单，选择“配置并启用路由和远程访问”命令，运行“路由和远程访问服务器安装向导”，单击“下一步”按钮选择“网络路由器”选项，然后单击“下一步”（如图1）。
图1
一般情况下，局域网计算机中只安装TCP/IP协议和NetBEUI协议，而且只有TCP/IP
协议拥有路由功能，AppleTalk协议仅用于苹果计算机之间的通讯。
由于TCP/IP协议已经显示于“协议”列表之中，因此选择“是，所有可用的协议都在列表上”选项，并单击“下一步”。
如果你不安装远程访问服务，在随后打开的窗口中则可以选择“否”，单击“下一步”按钮，最后单击“完成”按钮，即可完成“路由和远程访问服务器安装向导”。
二、配置软路由
安装好的软路由，还没有发挥它的功效，接下来我们还要配置“软路由”。
在服务器上以管理员身份登录，点击“开始”，在“程序”组中会有一个“计算机管理”，点击其中的“管理工具”程序组，“管理工具”里面有一个“路由和远程访问”项，然后打开“路由和远程访问”窗口。
右键单击要启用路由的服务器名，然后单击“属性”，在打开的窗口“常规”选项卡上，选中“路由器”复选框，并选择“仅用于局域网(LAN)路由选择”选项，然后单击“确定”。
在“路由和远程访问”窗口中，打开左侧目录树“IP路由选择”，右击“常规”，并在快捷菜单中选择“新路由选择协议”，显示“新路由选择协议”对话框，在“路由选择协议”列表中选中“用于Internet协议的RIP版本2”，并单击“确定”（注意，在中小型网络中建议选择RIP协议，在大型网络中则选择OSPF 协议）。
再到目录树中右击“RIP”，并在快捷菜单中选择“新接口”，显示“用于Internet协议
的RIP版本2的新接口”对话框。
在“接口”列表框中选择第一个网络接口，即“本地连接”，单击“确定”，显示“RIP属性”对话框，这时只要将RIP属性取系统默认值即可，单击“确定”。
用同样的方法为RIP添加第二个网络接口，即“本地连接2”即可完成路由的配置（如图2）。
图2
三、客户端配置
若欲实现192.168.1.0和192.168.2.0两个IP地址段中计算机之间的互访，在安装并设置好IP路由后，还必须对客户机做相应的设置。
设置的目的是将处于192.168.1.0地址段中的计算机，需将其默认网关设置为192.168.1.1，而处于对于192.168.2.0地址段中的计算机，则需将其默认网关设置为192.168.2.1。
右击桌面上的“网上邻居”，然后选择“属性”命令项单击，打开“网络”对话框。
在“配置”选项卡的“已经安装了下列网络组件”列表中，选择“TCP/IP”中已列出的设备，单击“属性”按钮，显示“TCP/IP属性”对话框。
选择“网关”选项卡，在“新网关”对话框中键入“192.168.1.1”（假如IP地址位于192.168.1.0~192.168.1.255之间）或“192.168.2.1”（假如IP地址位于92.168.2.0~192.168.2.225之间），单击“添加”（如图3），安装网关设置后，单击“确定”按钮，然后重新启动即可。
图3
到这儿，一切的设置都应该完成了，现在你可以在不同的网段的电脑中使用“ping”命令测试一下与另外一个网段的通信是否正常了。
只要你是按照我们所介绍的步骤来配置的，那一定是没有问题的！。
