LandMark软件常规解释流程培训资料（内部使用）杜振京二00五年六月目录一、数据加载 (1)（一）启动LandMark (1)（二）建立投影系统 (1)（三）建立OpenWorks数据库 (1)（四）加载钻井数据 (1)二、制作合成地震记录 (5)（一）准备工作 (5)（二）启动SynTool制作合成地震记录 (5)（三）合成地震记录的存储 (7)（四）合成地震记录的输出 (7)三、三维地震资料解释 (8)（一）启动SeisWorks模块 (8)（二）三维地震工区中常见的文件类型 (8)（三）显示工区底图 (8)（四）显示地震剖面 (9)（五）解释层位和断层 (9)（六）制作等值线，生成绘图文件（*.cgm）并出图 (9)（七）层位管理 (10)四、时深转换 (12)（一）建立速度模型 (12)（二）时深（或深时）转换 (14)（三）速度模型的输出及其应用 (17)（四）基准面 (19)五、构造成图 (21)（一）作图前的准备工作 (21)（二）用ASCII数据绘制等值线平面图 (22)（三）用SeisWorks解释数据绘制等值线平面图 (23)（四）绘制地理底图 (24)（五）生成比例绘图文件（*.cgm）并出图 (27)六、UNIX常用命令介绍 (28)（一）目录管理命令 (28)（二）文件管理命令 (28)（三）打印命令 (30)（四）网络操作 (30)（五）其他常用命令 (30)（六）vi编辑命令 (31)应用LandMark软件进行常规地震资料解释OpenWorks是LandMark所有软件模块的一体化工作平台。
在此环境平台下，地球科学应用人员可以直接综合应用各种软件模块，解决各种地学问题。
在LandMark软件中进行地震资料解释的常规流程如下：●数据加载●制作合成地震记录●三维地震资料解释●时深转换●构造成图一、数据加载（一）启动LandMark进入LandMark用户后即刻出现OpenWorks工作平台， LandMark软件各种功能的模块（SynTool、SeisWorks、TDQ、ZmapPlus、PostStack/PAL。
Landmark学习教程_10第十章ZmapPlus地质绘图模块new
Landmark学习教程_10第十章ZmapPlus地质绘图模块newLandmark学习教程_10第十章ZmapPlus 地质绘图模块newZmapPlus 地质绘图模块ZmapPlus是一个功能非常强的绘图软件，我们主要来用它绘制各种等值线图。
掌握ZmapPlus 的关键是对MFD、ZGF的理解。
绘制平面等值线图的流程：设置文件路径（MFD、ZGF……）(一)、做图前的准备工作2、设置文件路径(1)启动ZmapPlusOpenworks 2003 Command Menu——Applications——ZmapPlus/Contouring Assistant弹出图1。
图1 Applications——Z—Map plus，弹出图2、图3。
图2 Z—Map plus的主窗口图2 显示进程的窗口（2）设置路径Z—Map plus的主窗口——Directory Paths 弹出图3。
图3input path 1：/home1/t163－map，apply to all。
output path：/home1/t163－map，apply to all。
这样所有文件的输入输出路径都以确定，在/home1/t163－map。
3、建Master文件主窗口（图2）——new——MFD，输入主文件名：GONG和内部主文件名mfdg。
（图3，4）图3图44、建Graphics文件主窗口（图2）——new——ZGF，输入主文件名：GONG和内部主文件名mfdg。
（图5）图55、打开Master文件主窗口——File——Open——MFD Open/Close(图5)图 5 图66、打开Graphics文件主窗口——File——Open——ZGF Open/Close(图6)（二）、用ASCII码磁盘文件绘制平面图输入断层ASCII文件时，注意将文件类型设为“FALT”。
加修饰处理，包括：加图形边框加（X，Y）坐标标记加比例尺图标加图头说明加指北针、责任栏等。
landmark手册
Landmark中文操作手册目录第一章数据库建立‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 第二章井数据加载‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4 第三章地震工区建立‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥17 第四章制作合成地震记录‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥23 第五章相干体的制作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33 第六章层位解释‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥39 第七章层位与断层数据输出‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥43 第八章属性提取‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥46 第九章时深转换‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥50 第十章ZmapPlus 地质绘图模块‥‥‥‥‥‥‥‥‥‥‥‥‥54 补充边缘检测、倾角和层位计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥72第一章建立oracle数据库思路：oracle数据库的建立是为了在硬盘中开辟空间，为加suvery、断层、井数据提供基础。
1、Openworks2003 Command Menu(以下简称OW)——project create（图1－1）图1－1图1－2project create——Project name（数据库名）：shengcai（图1－2）project create——Cartographic Reference——List——Beijing Causs 21Measurement system——SPE Preferred Metric数据空间大小——Medium参数选取完毕，然后Apply，等几分钟就可产生一个数据库（图1－3、4、5）。
图1－3图1－4图1－5第二章数据加载一、加载井数据思路：井数据的加载主要分三个部分：井位的加载、测井曲线的加载，分层数据的加载，其重点在于格式文件的编辑。
1、井位的加载（1）编辑井位文件：well.datwell name x y depth（1）输入井位：Command Menu—Data—Import—ASCII Well Loader①输入文件名：file:home/ow2003/well.dat（图2-1）图2-1（2）编辑格式文件ASCII Loader ——edit—format（图2-1）ASCII format edit——format—new（图2-2）在数据文件处输入井文件的目录及文件名home/ow2003/well.dat，在格式文件中输入格式文件的要存的目录及文件名/aa.wdl，然后OK（图2-3）,会出现数据well.dat的窗口（图2-5）。
Zmap笔记

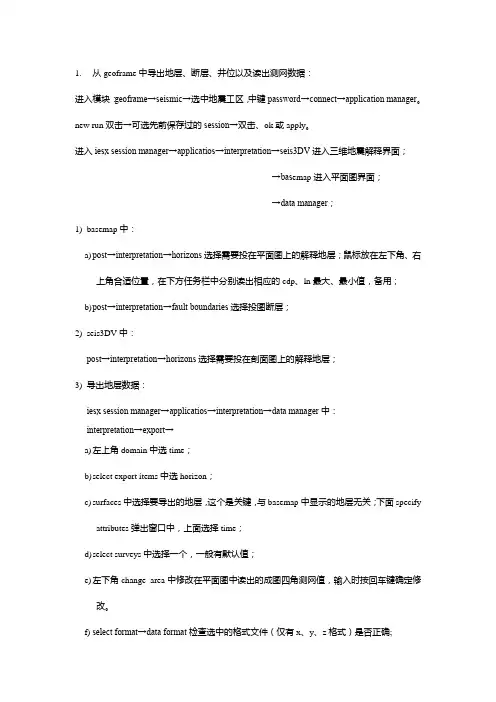

1.从geoframe中导出地层、断层、井位以及读出测网数据：进入模块：geoframe→seismic→选中地震工区，中键password→connect→application manager。
new run双击→可选先前保存过的session→双击、ok或apply。
进入iesx session manager→applicatios→interpretation→seis3DV进入三维地震解释界面；→bas emap进入平面图界面；→data manager；1)basemap中：a)post→interpretation→horizons选择需要投在平面图上的解释地层；鼠标放在左下角、右上角合适位置，在下方任务栏中分别读出相应的cdp、ln最大、最小值，备用；b)p ost→interpretation→fault boundaries选择投图断层；2)seis3DV中：post→interpretation→horizons选择需要投在剖面图上的解释地层；3)导出地层数据：iesx session manager→applicatios→interpretation→data manager中：interpretation→export→a)左上角domain中选time；b)s elect export items中选horizon；c)surfaces中选择要导出的地层，这个是关键，与basemap中显示的地层无关；下面specifyattributes弹出窗口中，上面选择time；d)s elect surveys中选择一个，一般有默认值；e)左下角change area中修改在平面图中读出的成图四角测网值，输入时按回车键确定修改。
f)select format→data format检查选中的格式文件（仅有x、y、z格式）是否正确;g)e xport data file中确定输出文件名称。
蓝马中简单zmap

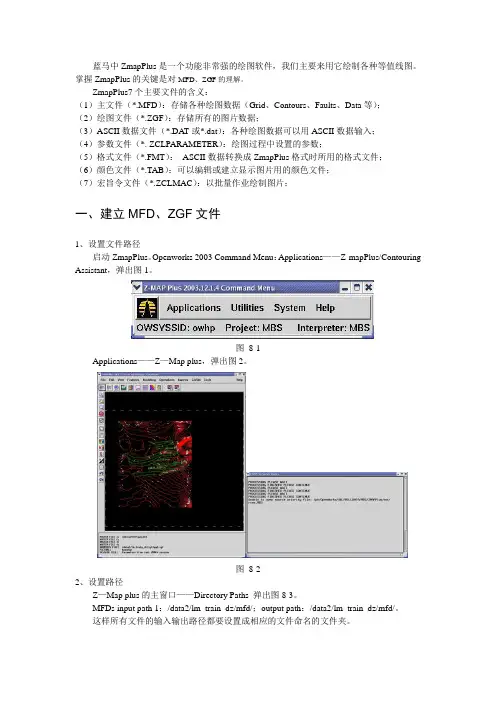

蓝马中ZmapPlus是一个功能非常强的绘图软件，我们主要来用它绘制各种等值线图。
掌握ZmapPlus的关键是对MFD、ZGF的理解。
ZmapPlus7个主要文件的含义：（1）主文件（*.MFD）：存储各种绘图数据（Grid、Contours、Faults、Data等）；（2）绘图文件（*.ZGF）：存储所有的图片数据；（3）ASCII数据文件（*.DA T或*.dat）：各种绘图数据可以用ASCII数据输入；（4）参数文件（*. ZCLPARAMETER）：绘图过程中设置的参数；（5）格式文件（*.FMT）：ASCII数据转换成ZmapPlus格式时所用的格式文件；（6）颜色文件（*.TAB）：可以编辑或建立显示图片用的颜色文件；（7）宏旨令文件（*.ZCLMAC）：以批量作业绘制图片；一、建立MFD、ZGF文件1、设置文件路径启动ZmapPlus。
Openworks 2003 Command Menu：Applications——Z-mapPlus/Contouring Assistant，弹出图1。
图8-1Applications——Z—Map plus，弹出图2。
图8-22、设置路径Z—Map plus的主窗口——Directory Paths 弹出图8-3。
MFDs input path 1：/data2/lm_train_dz/mfd/；output path：/data2/lm_train_dz/mfd/。
这样所有文件的输入输出路径都要设置成相应的文件命名的文件夹。
图8-33、建立MFD、ZGF文件我们先在landmark进行构造解释，这样可以直接将解释成果输入到zmap中。
先作断层的polygon。
步骤：选择输出的层位。
单击工具栏中的Display Horizons图标，list选Top purple 层，Ok。
建一个map文件。
Maping——Maping File ——New，输入map文件名：mmmm，OK。
landmark经验谈
充分利用LandMark 软件的一体化优势SeisWorks 中解释的层位和断层可以在StratWorks进行显示, 然后你以此为基础进行地质解释.以层位为例，步骤如下:1. 将解释的层位通过作图的办法来求取网格数据, 可在SeisWorks中的Map it 完成, 也可以在ZMAP中通过point gridding plus 求得网格数据.2. 将此网格数据写入数据库, 从SeisWorks中MAP VIEW-mapping file write to database.3. 如果在ZMAP中，你可以直接将网格数据写入数据库中：或用file—copy, 将MFD 中的网格写入数据库。
注意确保是StratWorks要用的同一个OW project.4. 将此数据文件进行时深转化，用TDQ或depth-team，因为StratWorks 中显示的是深度域的数据。
而且它是以海拔0为基准面的，如果你是用其他数据进行的时深转化，而不是用T0网格数据，那末，切记要将你的数据转化为以海拔0为基准面的数据，即你将调用的层位数据应是负数。
再者，该层位网格数据必须在数据库中。
5. 在StratWorks中cross-section - overlay –surface grid intersections下选择相应的数据文件，OK。
6. 与此同时，你还激活该属性所属的SURFACE：cross-section-file—setup—surface active list.7. display cross-secion ,这是你就能看到在SeisWorks中解释的层位。
8. 那末以下你就可以根据地震解释的构造层位指导你的地质解释了。
9. 但是值得注意的是地质解释的结果放在surface grid segments选项里。
关于DepthTeam-Express它的最大优点是它建立速度模型时能够根据构造层进行插值，而且可以逐级标定，直到与地质分层相匹配，那末，用这样的速度模型进行时深转化时，最终的构造层与井点处的分层数据应该是完全吻合的，从而可以省掉许多后期作图时繁琐的校正工作。
2019年landmark培训操作手册(详解版)
Landmark软件培训手册目录一、数据加载(GeoDataLoading) (3)1、建立投影系统 (6)2、建立OpenWorks数据库 (6)3、加载钻井平面位置和地质分层(pick) (6)4、加载钻井垂直位置、时深表、测井曲线和合成地震记录 (9)二、常规解释流程（SeisWorks、TDQ、ZmapPlus） (15)1、SeisWorks解释模块的功能 (16)(1)、三维震工区中常见的文件类型 (16)(2)、用HrzUtil对层位进行管理 (17)2、TDQ时深转换模块 (18)(1)、建速度模型 (18)①、用OpenWorks的时深表做速度模型 (18)②、用速度函数做速度模型 (19)③、用数学方程计算ACSII速度函数文件 (21)(2)、时深（深时）转换 (22)(3)、速度模型的输出及其应用 (28)(4)、基准面的类型 (29)(5)、如何调整不同的基准面 (30)3 、ZmapPlus地质绘图模块 (30)(1)、做图前的准备工作 (32)(2)、用ASCII磁盘文件绘制平面图 (32)(3)、用SeisWorks解释数据绘制平面图................................. (33)(4)、网格运算 (37)(5)、井点处深度校正 (37)三、合成记录制作(Syntool) (37)1 、准备工作 (37)2 、启动Syntool (37)3 、基准面信息 (38)4 、子波提取 (39)5 、应用Checkshot (41)6 、合成地震记录的存储 (44)7 、SeisWelll (45)一、数据加载（GeoDataLoading）（一）、建立投影系统下面以建立TM投影系统为例：图（1-4-4e）（二）、建立OpenWorks数据库（三）、加载钻井平面位置和地质分层（Pick）加载的钻井数据类型：钻井平面位置、地质分层、时深表、井轨迹、测井曲线、合成地震记录等。
LandMark软件常规解释流程培训资料
LandMark软件常规解释流程培训资料LandMark软件常规解释流程培训资料（内部使⽤）编写⼈：管晓燕毕俊凤⼆00五年六⽉⽬录⼀、数据加载（⼀）启动LandMark (1)（⼆）建⽴投影系统 (1)（三）建⽴OpenWorks数据库 (1)（四）加载钻井数据 (2)⼆、制作合成地震记录（⼀）准备⼯作 (5)（⼆）启动SynTool制作合成地震记录 (5)（三）合成地震记录的存储 (7)（四）合成地震记录的输出 (8)三、三维地震资料解释（⼀）启动SeisWoks (9)（⼆）三维地震⼯区中常见的⽂件类型 (9)（三）显⽰⼯区底图 (10)（四）显⽰地震剖⾯ (10)（五）解释层位和断层 (10)（六）制作等值线，⽣成绘图⽂件（*.cgm）并出图 (11)（七）层位管理 (11)四、时深转换（⼀）建⽴速度模型 (13)（⼆）时深（或深时）转换 (15)（三）速度模型的输出及其应⽤ (18)（四）基准⾯ (20)五、构造成图（⼀）作图前的准备⼯作 (22)（⼆）⽤ASCII数据绘制等值线平⾯图 (23)（三）⽤SeisWorks解释数据绘制等值线平⾯图 (24)（四）绘制地理底图 (25)（五）⽣成⽐例绘图⽂件并出图 (28)六、UNIX常⽤命令介绍（⼀）⽬录管理命令 (29)（⼆）⽂件管理命令 (29)（三）打印命令 (31)（四）⽹络操作 (31)（五）其他常⽤命令 (31)（六）vi编辑命令 (32)应⽤LandMark软件进⾏常规地震资料解释OpenWorks是LandMark所有软件模块的⼀体化⼯作平台。
在此环境平台下，地球科学应⽤⼈员可以直接综合应⽤各种软件模块，解决各种地学问题。
