硅油配方及工艺
氨基硅油配方及工艺
（1）
氨基含量0.6%，活性羟基封端
硅油合成配方：
602氨基硅烷-----------------------------8Kg
DMC-------------------------------------192Kg
5%氢氧化钾水溶液---------------------400g
蒸馏水-------------------------------------200g
设备：
300L不锈钢夹套反应釜，电动搅拌，导热油及电加热设备。
合成工艺：
先将192KgDMC投入反应釜内，开搅拌；
搅拌下加入8Kg氨基硅烷，然后缓慢加入400克氢氧化钾水溶液和200克蒸馏水，加料过程中搅拌不能停；
全部物料加完后，开始加热升温；
料温150℃开始计时，同时注意控温，保持料温150-160℃反应4小时得到产品，反应过程中搅拌不能停。
产品性状：
无色透明粘稠液体，粘度600-1000cs。
乳液配方：
氨基硅油------------------------20Kg
AEO3-----------------------------4Kg
TX-10----------------------------6Kg
冰醋酸-------------------------0.6Kg
去离子水------------------------70Kg
乳化设备：
200L分散搅拌设备。
乳化工艺：
先投氨基硅油、AEO3、TX-10；
开搅拌，将物料搅匀；
搅拌下缓慢加入冰醋酸；
搅拌下缓慢加水，直到全部水加完；
全部物料搅匀后，停机。
产品性状：
无色透明液体。
深圳市千京科技发展有限公司
SHENZHENQIANJINGDEVELOPMENT CO.，LTD
自主创新科学发展
产品用途：
用于织物处理，赋予织物很好的柔软性，特别适合棉、毛织物处理。
本产品氨基含量较高，略有黄变，不适合处理白色和浅色织物。
用于洗发水中，可以改善头发柔软性。
氨基硅油配方及工艺
（2）
氨基含量0.3%，甲基封端
硅油合成配方：
602氨基硅烷-----------------------------4Kg
DMC-------------------------------------156Kg
50cs甲基硅油---------------------------40Kg
5%氢氧化钾水溶液---------------------400g
设备：
300L不锈钢夹套反应釜，电动搅拌，导热油及电加热设备。
合成工艺：
先将156KgDMC、40Kg甲基硅油投入反应釜内，开搅拌；
搅拌下加入4Kg氨基硅烷，然后缓慢加入400克氢氧化钾水溶液，加料过程中搅拌不能停；
全部物料加完后，开始加热升温；
料温150℃开始计时，同时注意控温，保持料温150-160℃反应4小时得到产品，反应过程中搅拌不能停。
产品性状：
无色透明粘稠液体，粘度300-500cs。
乳液配方：
氨基硅油------------------------20Kg
AEO3-----------------------------6Kg
TX-10----------------------------4Kg
冰醋酸-------------------------0.3Kg
去离子水------------------------70Kg
乳化设备：
200L分散搅拌设备。
乳化工艺：
先投氨基硅油、AEO3、TX-10；
深圳市千京科技发展有限公司
SHENZHENQIANJINGDEVELOPMENT CO.，LTD
自主创新科学发展
开搅拌，将物料搅匀；
搅拌下缓慢加入冰醋酸；
搅拌下缓慢加水，直到全部水加完；
全部物料搅匀后，停机。
产品性状：
无色透明液体。
产品用途：
用于织物处理，赋予织物良好的柔软性。
本产品黄变现象很轻微，可以用来处理浅色织物。
用于洗发水中，可以改善头发柔软性。
深圳市千京科技发展有限公司
SHENZHENQIANJINGDEVELOPMENT CO.，LTD
自主创新科学发展。
氨基硅油配方及工艺
氨基硅油配方及工艺
氨基硅油，也称为氨基硅烷，是一种具有多种功能和应用的有机硅化合物。
以下是一种常用的氨基硅油配方及工艺，供参考：
原材料：
1.三氯硅烷
2.氨水
3.乙醇
4.去离子水
配方：
1.100g三氯硅烷
2.30g氨水
3.30g乙醇
4.40g去离子水
工艺步骤：
1.首先，将三氯硅烷和氨水分别放入两个干燥的容器中。
2.在搅拌的同时，以适当的速率将氨水缓慢滴入三氯硅烷中。
3.在滴加氨水的同时，注意控制反应温度，通常将温度控制在5-10摄氏度。
4.继续搅拌反应混合物，直到产生固体沉淀的无色油状物质。
5.完成反应后，将乙醇缓慢滴入反应混合物中。
6.将混合物继续搅拌，直到形成均匀的溶液。
7.最后，加入去离子水，并继续搅拌，使溶液变得更为透明。
最终获得的氨基硅油可以用于各种应用，例如：
1.表面润滑剂：氨基硅油具有优异的润滑性能，可用于润滑机械零件
和器具，减少摩擦和磨损。
2.皮肤护理：氨基硅油具有柔软和滋润皮肤的特性，可用于制作护肤
乳液和护肤产品。
3.电子材料保护剂：氨基硅油可用于电子元件的绝缘和保护，防止水
分和污染物的侵入。
4.表面涂层剂：氨基硅油可用于制备透明，耐热和耐化学品的表面涂层，提供额外的保护和美观性。
需要注意的是，配方和工艺步骤可能会因不同厂家和应用而有所差异。
在实际生产中，应根据具体要求进行适当的调整和优化。
此外，氨基硅油
具有一定的毒性和危险性，操作时应使用适当的安全措施和设备，确保工
作环境的安全和保护员工的健康。
雾化硅油配方
雾化硅油配方
雾化硅油的配方主要是以二甲基硅油和含氢硅油为原料，通过使用苯、甲苯或环己烷等溶剂，在催化剂的作用下进行共聚反应来制得。
制备的硅油在成膜性、耐热性、热氧化安定性和雾化性等方面具有很好的表现。
具体来说，以甲苯作为溶剂制备的雾化硅油在动态黏度、成膜性、耐热性、热氧化安定性等方面有较好的表现。
这种硅油的制备方法可以根据需要调整原料的比例和反应条件，以达到最佳的性能效果。
此外，不同配比的溶剂对于硅油的性质也有影响。
例如，甲苯作为溶剂可以改善硅油的动态黏度和成膜性，而苯和环己烷等其他溶剂也可以用于制备雾化硅油，但性能表现可能会有所不同。
氨基硅油乳化工艺
氨基硅油乳化工艺氨基硅油乳化工艺简介1. 引言•氨基硅油是一种聚硅氨基酸酯基的有机硅化合物，具有优异的润滑、防水和抗氧化性能。
•乳化是指将水相和油相均匀分散在一起，形成可稳定保存的乳状液体的过程。
2. 氨基硅油乳化工艺的重要性•氨基硅油乳化工艺可以将氨基硅油应用于水基系统，提高其使用性能。
•乳状液体方便稳定储存，并且易于使用。
3. 氨基硅油乳化工艺的步骤1.选择乳化剂：乳化剂是实现氨基硅油乳化的关键。
常用的乳化剂包括表面活性剂、胶体稳定剂等。
2.配方设计：根据需求，确定所需氨基硅油和乳化剂的比例。
3.增加溶剂：为了更好地溶解乳化剂和氨基硅油，可以添加适量的溶剂。
4.搅拌混合：通过搅拌使乳化剂、氨基硅油和溶剂均匀混合。
5.超声处理：借助超声波的作用，进一步提高乳化效果。
6.完善乳化状态：根据实际情况，可以通过调整搅拌时间、温度等参数，以获得理想的乳化状态。
7.过滤：为了保证乳状液体的质量和稳定性，进行必要的过滤处理。
4. 氨基硅油乳化工艺的应用•应用于化妆品行业：氨基硅油乳化后可作为化妆品的基质，提供优异的润肤和保湿效果。
•应用于润滑油行业：氨基硅油乳化后可增加润滑油的黏附性和附着性，提高机械设备的使用寿命。
•应用于纺织行业：氨基硅油乳化后可以应用于纺织品的防水、防油和抗静电等处理。
5. 总结•氨基硅油乳化工艺是一项重要的技术，能够使氨基硅油更好地应用于各个领域。
•通过选择适当的乳化剂、合理的配方设计以及严格的工艺控制，可以得到高质量的氨基硅油乳状液体。
以上是关于氨基硅油乳化工艺的一些基本介绍，希望对读者有所帮助。
6. 优势和挑战•优势：–氨基硅油乳化后具有优异的润滑性能，可用于润滑油和化妆品等领域。
–乳化后的氨基硅油具有较好的稳定性，能够长期保存和使用。
–氨基硅油乳化工艺相对简单，成本较低，适用于大规模生产。
•挑战：–乳化剂的选择需要进行研究和测试，以找到最适合的配方。
–乳化过程中需要控制好温度、搅拌速度等参数，以确保乳化效果。
亲水软滑硅油工艺流程配方

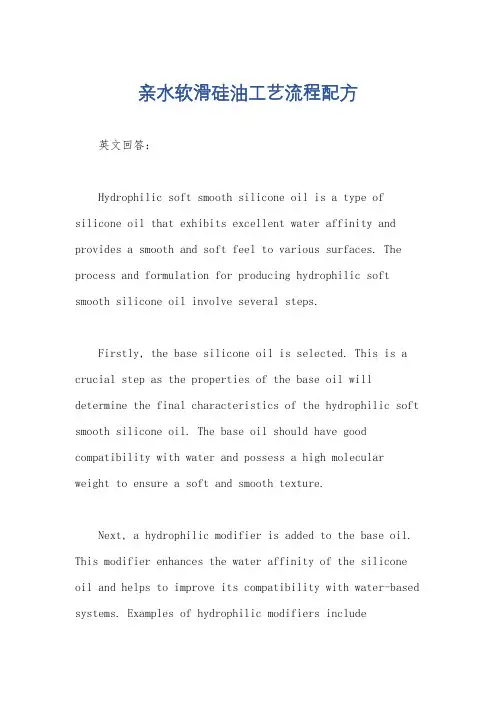

亲水软滑硅油工艺流程配方英文回答：Hydrophilic soft smooth silicone oil is a type of silicone oil that exhibits excellent water affinity and provides a smooth and soft feel to various surfaces. The process and formulation for producing hydrophilic soft smooth silicone oil involve several steps.Firstly, the base silicone oil is selected. This is a crucial step as the properties of the base oil will determine the final characteristics of the hydrophilic soft smooth silicone oil. The base oil should have good compatibility with water and possess a high molecular weight to ensure a soft and smooth texture.Next, a hydrophilic modifier is added to the base oil. This modifier enhances the water affinity of the silicone oil and helps to improve its compatibility with water-based systems. Examples of hydrophilic modifiers includehydroxyethyl cellulose and polyethylene glycol.After adding the hydrophilic modifier, a cross-linking agent is introduced to the mixture. The cross-linking agent helps to create a three-dimensional network structurewithin the silicone oil, which further enhances its softness and smoothness. Common cross-linking agents used in the process include polydimethylsiloxane and vinyl-terminated polydimethylsiloxane.To improve the stability and durability of the hydrophilic soft smooth silicone oil, a curing agent is incorporated. The curing agent reacts with the cross-linking agent to complete the curing process and ensure the formation of a stable and long-lasting silicone oil film. Examples of curing agents include platinum catalysts andtin catalysts.Finally, the formulation may also include additives such as surfactants, thickeners, and colorants to enhance the performance and appearance of the hydrophilic soft smooth silicone oil.The entire process involves careful control of temperature, mixing speed, and reaction time to achieve the desired properties of the hydrophilic soft smooth silicone oil. Once the formulation is prepared, it can be applied to various surfaces such as textiles, plastics, and metals to provide a hydrophilic, soft, and smooth finish.中文回答：亲水软滑硅油是一种具有优异亲水性能并能使各种表面变得光滑和柔软的硅油。
硅油制作

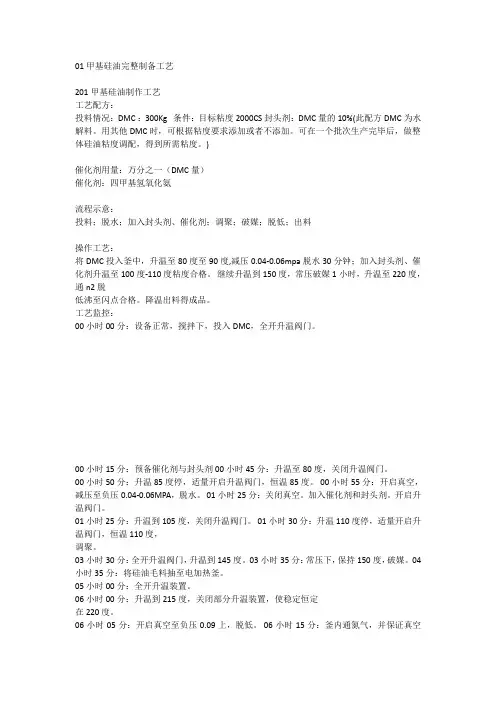

01甲基硅油完整制备工艺201甲基硅油制作工艺工艺配方：投料情况：DMC ：300Kg 条件：目标粘度2000CS 封头剂：DMC量的10%(此配方DMC为水解料。
用其他DMC时，可根据粘度要求添加或者不添加。
可在一个批次生产完毕后，做整体硅油粘度调配，得到所需粘度。
)催化剂用量：万分之一（DMC量）催化剂：四甲基氢氧化氨流程示意：投料；脱水；加入封头剂、催化剂；调聚；破媒；脱低；出料操作工艺：将DMC投入釜中，升温至80度至90度,减压0.04-0.06mpa脱水30分钟；加入封头剂、催化剂升温至100度-110度粘度合格。
继续升温到150度，常压破媒1小时，升温至220度，通n2脱低沸至闪点合格。
降温出料得成品。
工艺监控：00小时00分：设备正常，搅拌下，投入DMC，全开升温阀门。
00小时15分：预备催化剂与封头剂 00小时45分：升温至80度，关闭升温阀门。
00小时50分：升温85度停，适量开启升温阀门，恒温85度。
00小时55分：开启真空，减压至负压0.04-0.06MPA，脱水。
01小时25分：关闭真空。
加入催化剂和封头剂。
开启升温阀门。
01小时25分：升温到105度，关闭升温阀门。
01小时30分：升温110度停，适量开启升温阀门，恒温110度，调聚。
03小时30分：全开升温阀门，升温到145度。
03小时35分：常压下，保持150度，破媒。
04小时35分：将硅油毛料抽至电加热釜。
05小时00分：全开升温装置。
06小时00分：升温到215度，关闭部分升温装置，使稳定恒定在220度。
06小时05分：开启真空至负压0.09上，脱低。
06小时15分：釜内通氮气，并保证真空减压负压0.09上。
07小时35分：第一次闪点送检。
08小时35分：第二次闪点送检合格。
08小时35分：关闭氮气，关闭升温装置，开始降温。
二甲基硅油乳液配方制备工艺及配方开发
二甲基硅油乳液配方制备工艺及配方开发硅油有许多特殊性能，如温粘系数小、耐高低温、抗氧化、闪点高、挥发性小、绝缘性好、表面张力小、对金属无腐蚀、无毒等。
由于这些特性，硅油以应用在许多方面而具有卓越的效果。
在各种硅油中，以甲基硅油应用得最广泛，是硅油中最重要的品种。
二甲基硅油是工业硅油的主体。
线性聚二甲基硅油最显着的特性之一是它在非常宽的摩尔质量范围内[从162g/mol（六甲基二硅氧烷）到500000g/mol]是能流动的液体，相应地，其黏度范围也很宽，从六甲基二硅氧烷的0.65mm2/s(20o C)一直到黏度测定方法不能够达到的范围。
二甲基硅油乳液为非离子型，稳定性好、不易燃、不挥发、无毒无气味、耐高温、耐腐蚀、抗氧化、可任意比例兑水稀释等优点。
该乳液以二甲基硅油为原料，经乳化后用在纺织品后整理上可以提高织物平滑柔软手感；用在日常的护理用品香波中可以提高毛发的润滑度；用在处理人造丝纺丝头，可消除静电，提高抽丝质量；用在化妆品中，可以提高化妆品对皮肤的滋润和保护作用。
另外，二甲基硅油乳液还可以广泛应用于橡胶、化妆品、纺织、脱模、皮革等行业，可起到防水、润滑、脱模等方面的作用（消泡剂、脱模剂、擦光剂、隔离剂）。
禾川化学在现有硅油乳化剂的基础上，开发出一种无毒、环保的硅油乳化剂，利用该乳化剂，可以根据客户要求乳化各种粘度的硅油得到不同固含量的二甲基硅油乳液。
二甲基硅油乳液在离心机内3000转30分钟无分层，并同其它乳液配伍性好。
活性成份：二甲基硅油，复合乳化剂，水。
性状：乳白色均质液体（微泛蓝光）；pH约7。
特点：复合乳化剂成本在4.5-9.5元/kg二甲基硅油图一、二甲基硅油乳液通过对化工产品的配方分析还原，有利于企业了解现有技术的发展水平，实现知己知彼；有利于在现有产品上进行自主创新，获得知识产权；有利于在生产过程中发现问题、解决问题。
通过对化工产品的配方改进，配方研发，可以加快企业产品更新换代的速度，提升市场竞争力，因此，对于化工产品的分析、研发已变得刻不容缓！。
硅油生产工艺流程
硅油生产工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!硅油是一种广泛应用于化工、医药、化妆品等领域的重要化工产品，其生产工艺流程对产品质量和生产效率有着至关重要的影响。
乳化硅油制备的研究
乳化硅油制备的研究
乳化硅油的制备研究主要涉及乳化硅油的配方和乳化工艺。
乳化硅油的配方研究主要是通过调整硅油和乳化剂的比例和种类，以获得稳定的乳化硅油。
常用的乳化剂包括聚乙烯醇、吐温80等。
此外，为了提高乳化硅油的性能，还可以添加一些添加剂，如芳香族碳氢化合物、脂肪族碳氢化合物和氯代碳氢化合物等。
乳化工艺的研究主要是通过优化乳化设备的参数和操作流程，以提高乳化硅油的质量和稳定性。
常用的乳化设备包括搅拌机、胶体磨、高压均质机等。
在操作过程中，需要控制好温度、压力、转速等参数，以保证乳化硅油的粒径分布和稳定性。
此外，为了提高乳化硅油的应用性能，还需要对其应用领域进行深入研究。
例如，在纺织物整理剂、皮革涂饰剂、化妆品、防水材料、涂料及光敏材料等领域，需要针对不同的应用需求，对乳化硅油的配方和应用工艺进行优化。
总之，乳化硅油的制备研究涉及到多个方面，包括配方研究、乳化工艺研究和应用领域研究等。
这些研究工作的深入开展，有助于提高乳化硅油的质量和性能，拓展其应用领域。
离型膜常用知识
制作工艺流程
保护膜/离型膜的制作工艺： 涂布加工 ：指专门设计的涂布机将胶粘剂均匀地涂布于基材上的
工艺过程。（下图就是涂布工艺平面图）
（保护膜/离型膜制作工艺图）
产品生产两大工艺表：
配料工艺表：
涂布生产工艺：
我们做每一款产品都 会用有单独的生产工 艺单。
120℃ 100℃ 80℃
140℃
140℃ 130℃ 100℃
在常温下通过标准测试方法得到的剥离力数据，单位g.
100克以上的剥离力，俗称为超重剥离。
20克以上的剥离力，俗称为重剥离。 20克以下的剥离力，俗称为轻剥离.
6克以下的剥离力，俗称为超轻剥离.
（ 这里测试的标准是在温度24℃±2 ℃/湿度在50-70%）
离型膜的残余粘着力的测试 31B胶带/7475胶带测试/
大家所熟知的，常见有5个组分:主剂，交 联剂，附着力添加剂（也叫锚固剂）， 剥离力控制剂（分为重剥离和轻剥离）， 铂金催化剂。还有一些组分:抑制剂。还 有防雾化剂，摩擦系数调节剂等。
主剂：主剂决定了离型涂层 主要性能。比如，离型力、 残余粘着力、膜面效果、涂 布方式、适应基材，干硅量， 解卷性能，反应类型等。通 过调整主剂的分子结构，分 子量，官能团等来调整这些 性能。
E
功能代码 E：抗静电功能 P ：可印刷功能 G：高透离型膜
（S）
1、用途代码 （S）：石墨专用 （H）：高端用 （A）：AB胶专用 （ C）：OCA专用 （1）：特殊克重 专用
举例说明： R503T(C) : OCA涂布专用，克重为6-10g，透明50um厚PET单面离型膜 R501B01 : 两面克重均为1-3g,蓝色50um厚PET双面离型膜 R501B01EE:两面克重均为1-3g,蓝色50um厚PET双面抗静电双面离型膜 RW517W17:两面克重在800-1200g，白色50um厚度PET双面非硅离型膜 ★1、硅类和非硅类离型膜使用7475胶带测试离型力，用31B测试残余粘着率。 ★2、纳米离型膜使用31B胶带测试离型力和残余粘着率。 ★3、氟素离型膜使用MY2G胶带测试离型力和残余粘着率。
【解决】有机硅稠油降粘剂成分分析配方开发降粘机理和技术工艺
【关键字】解决有机硅稠油降粘剂配方技术开发，降粘机理及问题解决方案导读：本文详细介绍了有机硅类稠油降粘剂的研究背景，理论根底，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。
有机硅类稠油降粘剂广泛应用于石油开采方面，禾川化学引进国外配方破译技术，专业从事有机硅类稠油降粘剂成分分析、配方还原、研发外包服务，为石油化工企业提供一整套配方技术解决方案。
一.背景稠油因其密度大、粘度高、流动性差而不能用常规方法开采。
稠油开采的关键是降粘、降摩阻、改善流变性。
目前常用的稠油(包括特稠油和超稠油)降粘方法有:掺稀降粘、加热降粘、改质降粘及乳化降粘。
掺稀降粘受稀油来源的限制;加热降粘能耗大;改质降粘存在催化剂筛选困难的缺点;乳化降粘因其使用范围宽(包括油层开采、井筒降粘、管道输送等领域) ,且工艺简单等优势而研究活跃。
有机硅降粘剂是由甲基三氯烷类做主要原材料，在有机溶剂条件下，经水解得到环状的、线性的和交联聚合物的混合物。
再经过碱化处理而形成的一种淡黄色透明的液体，生成的产品相对稳定。
分子结构中含有Si-C 键的化合物，以硅氧键（Si-O-Si）为骨架组成的聚硅氧烷，是有机硅化合物中数量最多，应用最广的一类。
有机硅分子中的≡Si—OH 键易与粘土上的≡Si—OH键缩聚成≡Si—O—Si≡键，在粘土表面形成一层甲基朝外的CH3-Si牢固化学吸附层，使粘土表面发生润湿反转，阻止和减缓粘土表面的水化作用，阻止泥页岩水化膨胀，坍塌。
能够有效地控制钻井液高温增稠，防止高温聚结作用，形成端-端（E-E)，端-面（E-F)的结合，削弱和拆散了粘土颗粒的空间网架结构，并放出大量自由水，致使钻井液的粘度和切力下降，达到了稀释降粘的目的。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
