双组份拉挤聚氨酯树脂

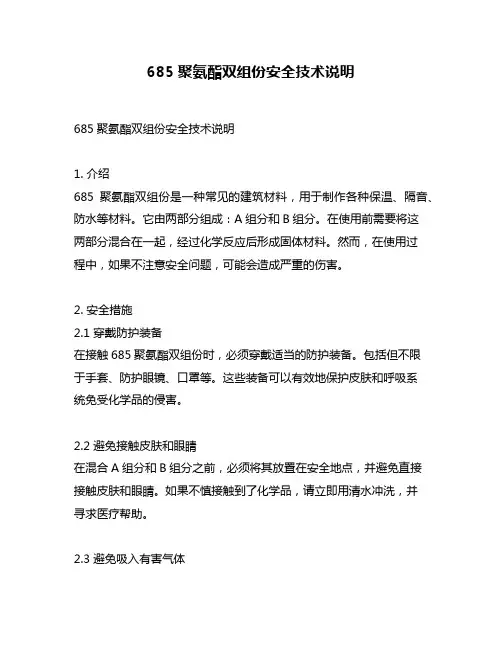

685聚氨酯双组份安全技术说明
685聚氨酯双组份安全技术说明685聚氨酯双组份安全技术说明1. 介绍685聚氨酯双组份是一种常见的建筑材料，用于制作各种保温、隔音、防水等材料。
它由两部分组成：A组分和B组分。
在使用前需要将这两部分混合在一起，经过化学反应后形成固体材料。
然而，在使用过程中，如果不注意安全问题，可能会造成严重的伤害。
2. 安全措施2.1 穿戴防护装备在接触685聚氨酯双组份时，必须穿戴适当的防护装备。
包括但不限于手套、防护眼镜、口罩等。
这些装备可以有效地保护皮肤和呼吸系统免受化学品的侵害。
2.2 避免接触皮肤和眼睛在混合A组分和B组分之前，必须将其放置在安全地点，并避免直接接触皮肤和眼睛。
如果不慎接触到了化学品，请立即用清水冲洗，并寻求医疗帮助。
2.3 避免吸入有害气体在混合A组分和B组分的过程中，会产生一些有害气体。
因此，必须在通风良好的地方进行操作，并避免长时间暴露在混合物中。
2.4 防火措施685聚氨酯双组份是易燃材料，因此必须避免接触明火和高温。
如果发生火灾，应立即采取灭火措施，并通知消防部门。
3. 应急处理3.1 皮肤接触如果不慎接触到化学品，应立即将污染的衣物脱下，并用清水冲洗皮肤至少15分钟。
如果出现红肿、疼痛等症状，请立即就医。
3.2 眼睛接触如果不慎接触到化学品，请立即用大量清水冲洗眼睛至少15分钟，并寻求医疗帮助。
3.3 吸入有害气体如果长时间暴露在有害气体中，应迅速离开现场并呼吸新鲜空气。
如出现呼吸困难、头晕等情况，请及时就医。
4. 总结685聚氨酯双组份是一种常见的建筑材料，但在使用过程中必须注意安全问题。
穿戴适当的防护装备、避免接触皮肤和眼睛、避免吸入有害气体以及采取防火措施是保证安全的关键。
如果不慎接触到化学品，请及时进行应急处理并寻求医疗帮助。
双组份丙烯酸聚氨酯的固化原理
双组份丙烯酸聚氨酯的固化原理
双组份丙烯酸聚氨酯是一种常用的固化材料，其固化原理是通过两种组分的化学反应实现。
具体来说，丙烯酸聚氨酯固化的过程可以分为两个步骤：预聚合和交联反应。
预聚合是指两种组分中的丙烯酸酯与聚氨酯异氰酸酯发生缩聚反应，形成长链结构。
在这个过程中，丙烯酸酯与异氰酸酯中的异氰酸酯基团发生加成反应，产生氨基甲基丙烯酸酯。
随着反应的进行，预聚合物的分子量逐渐增大，形成线性或支化的聚合物结构。
接下来，交联反应是指预聚合物中的氨基与异氰酸酯基团之间的反应。
在一定的条件下，如温度、湿度等，氨基与异氰酸酯基团发生加成反应，形成尿素键。
这种交联反应使预聚合物中的线性链之间形成交联结构，从而增强了聚氨酯的力学性能和化学稳定性。
这种双组份丙烯酸聚氨酯固化原理的优点在于可以在常温下进行反应，并且反应速度较快。
同时，由于预聚合物的形成过程是可逆的，使得材料在一定程度上具有可修复性和可回收性。
双组份丙烯酸聚氨酯的固化原理是通过预聚合和交联反应实现的。
这种固化方式使得材料具有良好的力学性能和化学稳定性，适用于多种应用领域，如涂料、胶粘剂、密封材料等。
聚氨酯拉挤生产军用集装箱
也不会有问题。
WindCoat保护涂料是喷涂型，在不使用溶剂的情况下，也有优秀的粘附力。
它赋予环氧层板和聚氨酯胶衣极佳的粘接强度。
多年来Relius风叶系统作为涂料产品为风力机提供耐久性防护。
Relius产品，特别是适合在叶片玻纤表面进行处理的品种，包括胶衣保护性涂料、填料、边缘保护和顶层涂层。
聚氨酯双组分涂料以低溶剂或无溶剂形式供应，符合目前VOC规定。
无论是用滚涂、喷涂、手工或机器自动涂敷，Relius涂料可用于所有制造工艺，包括湿法积层、预浸料积层和灌注工艺。
巴斯夫的技术力量，包括从以解决方案为导向的咨询和个性化技术服务一直到培训人员，这些都增加了Relius产品的优势。
用于风力发电机的Relius涂料在超过15年的应用中已证明其价值。
当地球在转动之时，全球2.5万片用Relius涂料涂装过的风力机叶片也在转动。
3用于环氧树脂复合材料的高性能塑料微粉化最近，巴斯夫公司塑料部门推出了一种耐高温热塑性塑料，呈粉末化片状，它被命名为Ultrason E2020P SR微粒。
该产品是聚醚砜（PES）的一种特殊品种，由于含有较多的末端羟基，可以和高性能环氧树脂相容良好，在长期的应用中已被证明为一种抗冲击改性剂。
耐高温环氧树脂复合材料用于飞机和赛车上，但非常脆，除非用耐热的抗冲击改性剂进行改良，如Ultrason E2020P SR。
这种新的粉末状产品，更容易被包覆于树脂体系中。
它不需再使用一种溶剂来溶解，而溶剂最终必须被除去。
这就节省了客户的时间和费用。
该微粉末状产品现在可以大量购得。
聚氨酯拉挤生产军用集装箱拜耳材料科学公司的一种聚氨酯拉挤工艺已被用来生产复合材料军用集装箱。
采用拜耳Baydur PUL2500双组分聚氨酯系统，Conforce国际公司生产了EKO-FLOR ms1联锁轻质复合材料板材系统，用于美国军方采购的专用运输集装箱。
联锁板材专用于军需品架子材料，24英寸宽，可切割至所需长度。
双组份聚氨酯胶粘剂配方
双组份聚氨酯胶粘剂配方双组份聚氨酯胶粘剂，听上去是不是有点高大上？其实啊，它就是个能把东西黏得牢牢的“神奇药水”。
咱们生活中常常会用到，像是修修坏掉的家具，贴贴瓷砖，或者做点小手工。
这个胶粘剂的魅力就像是无形的超能力，让你在日常生活中变身为小工匠，别提多酷了。
今天就来聊聊这个神奇的双组份聚氨酯胶粘剂，看看它是怎么一回事。
名字里的“双组份”就说明了这东西不止一个成分。
通常是分成两个小罐子，一个是“胶”，一个是“固化剂”。
你得把它们混合在一起，才能发挥出强大的黏合力。
说实话，这个过程就像在做个小实验，心里总是默默期待能创造出什么神奇的东西。
先把胶倒出来，再加上固化剂，搅一搅，立马就能感觉到浓浓的化学反应在发生。
这种感觉，就像是魔法师在施法，心里总有种“小心翼翼”的紧张感。
混合后，胶水的颜色可能会发生变化，有些变得透明，有些变得略带一点颜色。
此时，趁它还没有干，就赶紧涂上去。
涂抹的过程简直是一种享受，感觉就像在给物品涂上了一层保护膜。
这时候千万要小心，别涂得太厚，不然可就成了“光头强”了。
反正最后的效果肯定让你大呼过瘾。
说到粘合力，那可是相当强大的。
聚氨酯胶的特点就是耐水、耐油、耐温度，跟万金油似的，什么都能粘。
有的人用它修复破损的鞋子，立马让鞋子焕发青春；还有人用它修补家具，真是“别具一番风味”。
如果你不小心把胶水滴在了手上，也别太紧张，用点儿洗手液轻松就能搞定。
不过，尽量避免这事儿，毕竟不想变成“粘粘小人”嘛！说到使用，真的有点小技巧。
比如说，在粘合之前，最好把表面清理干净，灰尘、油脂都要去掉。
想象一下，要是你在涂抹一层油漆之前不先打磨，那涂上去的效果绝对没那么漂亮。
把表面处理干净，胶水才能牢牢粘住，避免“反弹”的尴尬。
这个道理跟恋爱一样，基础打好了，才能让感情稳固。
聚氨酯胶的固化时间也得注意。
一般来说，混合后需要一些时间才能完全固化。
大概几小时到一天，具体情况得看环境温度和湿度。
这个时候，耐心就是你的最佳伙伴，别急于去碰它，给它一点时间。
双组分水性聚氨酯涂料
固化原理
双组分水性聚氨酯涂料的成膜主要包括物理干燥和化 学干燥两个过程，两组分在混合前，分别处于不同的相内， 混合时，通过机械搅拌，固化剂均匀分散在羟基丙烯酸分 散体中，形成均匀的单相体系，与此同时，水、羟基、 异 氰酸酯的反应竞争激烈，并且羟基与异氰酸酯的反应是立 即发生的，而水与异氰酸酯的反应在2h后开始发生的。
0.1～0.5
0.1～0.5 0.1～0.3 0.1～0.3 60 0.2～0.6 100
操作要点：将上述前5种 原料依次加入不锈钢桶砂磨机 研磨至细度≤20 μm为合 格。
涂料的配方与制备
• 水性涂料的制备
序号 1 原料名称 水性色浆 w/% 40
2
3 4 5 6
Bayhydrol A 145
增稠剂 脱泡剂 消泡剂 蒸馏水
根据P/B确定用量
0.2～0.6 0.1～0.3 0.1～0.3 调节黏度至出厂 值
将上述原料2、3、4和5 在低速搅拌下依次加入 上道工艺中已经分散好 的水性颜料色浆中，然 后加入适量的蒸馏水调 节涂料的黏度为涂-4杯 120～150s为合格，用 160目纱布过滤后，用塑 料桶包装，为A组分。
双组分水性聚氨酯
定义
双组分水性聚氨酯由含羟基树脂和多异氰酸酯预聚物 两组份组成，涂装后-OH和多异氰酸酯的-NCO在常温下交 联、固化，形成具有立体网络结构的交联涂膜。 根据含羟基组分的不同可分为丙烯酸聚氨酯、醇酸聚 氨酯、聚酯聚氨酯、聚醚聚氨酯、环氧聚氨酯等品种。
物化性能
具有优异的保色保光性，户外长期曝晒使用，不易变 色和失光，耐候性佳。同时，它具有耐磨性、耐化学品、 耐溶剂性能好，附着力突出等优点，其干燥性能极佳，特 别是固化温度低、交联速率快。
物化性能
聚氨酯拉挤技术
框 ，所得 窗框 的强度 ＨＰ Ｃ ￣Ｖ 窗框高８ ，其 导电性 比 倍 铝 低４ 倍 ，因而绝 缘性能好得 多。 同时 ，因为聚氨 ０
酯拉挤窗框 的脆性更小，它们不会开裂而经久耐用 。 加 拿大茵 莱玻 璃钢公司现 在就采用聚氨 酯拉挤 技 术制 造 窗框 ，所 用树 脂 为 拜耳 材 料科 学 公司 的
《 玻璃 纤 维 ＞２ ０ 年 第３ ０８ 期 ４ ８
司可 以向窗框 制造业提 供新 的型材 ，同时 ，它还 在
其他行业探索多种新的用途 。
力学／ 物理性 能
与不饱 和聚酯 、乙烯 基酯等其他 树脂相 比，聚 氨 酯全面提 高 了产 品的物 理性能 。作 为一例 ，专 为 拉挤工 艺配制 的Ｂ ｙｕ Ｕ ２ ０ 聚氨酯树脂展 示了 ａｄｒＰＬ５０
Ｂ ｙ ｕ Ｕ ２ ０ 型聚氨酯 。使用这种 树脂 ，茵莱公 ａ ｄｒＰ Ｌ５０
简介
用 于拉挤的这种 新型双组分聚氨 酯是用专 利方
司现 在能够 生产 尺寸更大 、强度更高 、壁 更薄和形 状 更复杂 的窗框 型材 。聚 氨酯拉挤技 术使窗框型材 的制造大大优于铝 、木材和Ｐ Ｃ Ｖ 材料 ，因此，茵莱公
法把多元醇与一种高反应性的异氰酸酯混合形成 的。 异氰酸 酯是为优化拉挤 成型特性而 选用 的。这 些特 性是 ：粘度 低 （ 保证 纤维 良好浸渍 ），胶凝 时间长
（ 方便 启停 ），聚合迅速 （ 高成型速度 ），表面 提 光洁度 良好，成本具有竞争力 。 与其他材料相 比，用聚氨 酯拉挤可产 生多种效 益 。它 可 以提 高制 品中玻璃纤维含 量而使制 品强度 大大提高 。例 如 ，用玻璃 纤维与聚氨 酯树脂拉挤 窗
维普资讯
视 窗 Ｆｂｒ ｅ—
ｇｌ ｓ ａｓ
聚氨酯树脂型材拉挤技术介绍
机械性能特点 Mechanical properties characterization
JHPK-G20 Pultrusion Machine(JHPK-G20拉挤成型设备)
结论Conclusions
什么是复合材料？ What is a ‘Composite’?
广泛定义：两种材料的结合，仅一种材料不能单独使用 Broad definition: a combination of two materials that can do things neither could do alone
市场数据： Market Statistics：
历年复合材料市场增幅（如图所示） Historic Composites Market Growth
YEAR
信息来源：复合物品制造业协会 Source: Composites Fabricators Association
市场数据： Market Statistics:
机械性能特点 Mechanical Properties Characterization
商业计时和混合传动装置系统（车床喷涂设备）（螺旋缠绕喷涂设备） Commercial meter/mix gear pump system (truck-bed-liner spray equipment)
气动混合枪头带有一次性静态搅拌器（静态混合器） Air-actuated mix head with 30-element disposable static mixer
加工特点的两相评估 Two-phase evaluation of processing characteristics
100%固含量的双组份聚氨脂防腐涂料
PU-01S100100%固含量的双组份聚氨脂防腐涂料性能简介：本产品是无有机溶剂的(即VOC含量为零)，100%固体含量的，双组份聚氨脂防腐涂料。
本产品经特殊工艺流程处理后，它与液体环氧树脂涂料，粉末环氧树脂涂料和金属表面有着优异的粘接性能。
一次涂刷即可达到防腐膜厚度要求，无淌流和滴流现象发生。
产品用途：本产品可以直接刷涂到处理后液体环氧树脂防腐膜，金属表面和粉末环氧树脂涂层。
主要用于船坞，海洋平台，也可以应用于对正在使用的管线的防腐涂层的更新，以及管线的直接穿越应用。
产品特点：●固化速度快；●优异的耐冲击性；●表面磨擦系数非常小，耐磨性能非常好;●优异的可弯曲性；●一次涂刷可达到0.5毫米膜厚度；●主要用于喷涂；表面处理：将被涂覆体表面经喷沙处理后，达到SSPC SP10、NACE 2或Sa2.5的要求。
产品应用：喷涂级：标准无气喷涂设备（45:1），建议喷嘴范围：0.475-0.675毫米。
涂刷级：辊涂和刷涂利用适当的涂刷工具（建议用短毛辊子辊涂）或无气喷涂设备将涂料均匀涂覆在被涂覆体表面。
在涂覆过程中，应随时用湿膜测厚尺检测湿膜厚度。
在环境温度不低于10℃的条件下，涂料可以直接应用在被喷沙处理过的被涂覆体表面；若温度低于10℃，则需将被涂覆体加热，但温度必须保持在100℃以下。
具体条件，请咨询本公司技术部。
对被涂覆体加热：可以用丙烷火焰或远红外线加热器直接对被喷沙处理过的被涂覆体表面。
为了达到最佳的混合效果，请将树脂和固化剂保持在20℃以上。
（具体应用细节，请参阅产品应用指南。
）产品在应用中的温度要求：为了避免被涂覆体表面出现凝聚水珠的危险，施工须在露点以上3℃进行。
PU-01S100保质期：在原厂包装未开封的情况下，储存在5℃-40℃范围内，保质期为24个月。
设备清洗：用溶剂清洗剂（95%的二甲苯和5%的丁醇混合液）。
劳动保护：应穿戴工作服、化学品防护手套及防护眼镜等，以避免本产品与皮肤及眼睛直接接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Urepul 2112双组份聚氨酯树脂
主要特性：
●室温粘度低,浸润性能佳
●高温固化快，生产效率高
●制品韧性好，具备良好的机加工性能
●制品纤维含量高，力学性能好
●配合双组份混胶机使用，原料损耗低，生产自动化程度高
典型应用：
●拉挤成型工艺，拉挤速度最快可达2.5m/min
●RTM工艺
●玻纤, 碳纤, 芳纶纤维等复材模压成型制件的制作
树脂性能：
特征单位A组份B组份外观颜色棕色液体白色乳状液体
25℃时黏度mPas 150-250 650-750 密度g/cm3 1.22-1.24 1.05-1.08
闪点℃>200 >200
浇注体性能：
项目测试名称单位测试结果检测依据
物化性能25℃混合粘度mPa.s250-450 GB/T7193 25℃凝胶时间min 24 - Tg ℃92 GB/T19466
拉伸性能
拉伸强度MPa 73 GB/T2568 拉伸模量GPa 3.2 GB/T2568 断裂伸长率% 4.5 GB/T2568
弯曲性能弯曲强度MPa 116 GB/T2570 弯曲模量GPa 3.5 GB/T2570
冲击性能冲击强度KJ/m287 GB/T2571
常温固化24h，120 °C后固化4h，测试标准按照国标
操作工艺：
以拉挤工艺为例，待纱全部穿好，将双组份供胶机的AB泵出料比例调至正确配比，按质量比例将A料和B料打入注塑盒内，开启拉挤线即可生产，拉挤速度根据制品厚度进行调节。
玻璃钢制品性能：
注：玻璃纤维为CPIC ECT 玻纤
存储方法及使用环境：
A/B 组份的储存方法和有效期已标注在包装桶上; 树脂和固化剂的存储于15-25℃的干燥通风处
本产品应在18-25℃的温度环境下使用。
储存及包装：
储存过程中需避光通风，储存环境温度控制在15-25℃，包装一旦打开请及时用完。
包装分为25KG 和220KG 两种规格
免责申明
以上所有数据及技术信息均基于本公司测试及对该材料的了解，对于该材料是否适用于特定产品设计及应用，需由使用方自行评估确定。
对产品应用过程中出现的任何质量问题，本公司不承担任何责任。
测试项目名称 单位
测试结果
检测依据
90度方向
0度方向
玻纤含量 % 80.8
GB/T2577 弯曲强度 MPa 106 1354 GB/T1449 弯曲模量 GPa 14.2 49.8 GB/T1449 拉伸强度 MPa 52 1199 GB/T1447 拉伸模量 GPa 15.1 52.65 GB/T1447 断裂伸长率
%
0.65
2.3 GB/T1447。
