仿古钢结构与斗拱木构件组合施工质量控制
▪
2、钢结构与斗拱木构件组合施工在国内同类工程中是一
项创新技术，它采用螺杆连接件的方式将木构件与钢结构进行
组装连接，并将钢结构隐蔽在木构件内，整体构造表现出古代
建筑形式与风格。
▪
3、构件所处安装位置高，施工难度大，质量要求严，施
工速度快。
h
11
▪
针对以上难点，小组查阅了大量的国内古建筑
资料，又请古建专家进行讲解，结合施工图纸，分
图8：因果关联图
h
21
3.1.5要因确定（2008.1.1～1.15）
我们小组采取调查分析、现场测量等方法，对 以上9个末端因素进行要因确认，确认过程如下：
h
22
序号 1
2
末端因素 古建工人操作
技术不熟练
工艺流程不完善
3
监测仪器不到位
4
未制作样板模具
5
无钢木组合措施
6
过程监测不到位
7
钢结构节点“包装” 细化不能协调统一
h
3
小组成员简介
表2
序号 姓 名 性别 年龄 学历
职务
组内分工 职 称
分工
1
X
男 37 本科 项目工程师 组长
工程师 项目总工程师
2
男 36 本科
经理
副组长
工程师
施工总指挥
3
男 34 本科 项目经理
组员
工程师 施工协调管理
4
男 36 本科
工长
组员
工程师 现场施工工长
5
男 37 本科
技术员
组员
工程师 技术资料管理
▪
舍利塔工程主体结构
构架的施工采用了钢、木

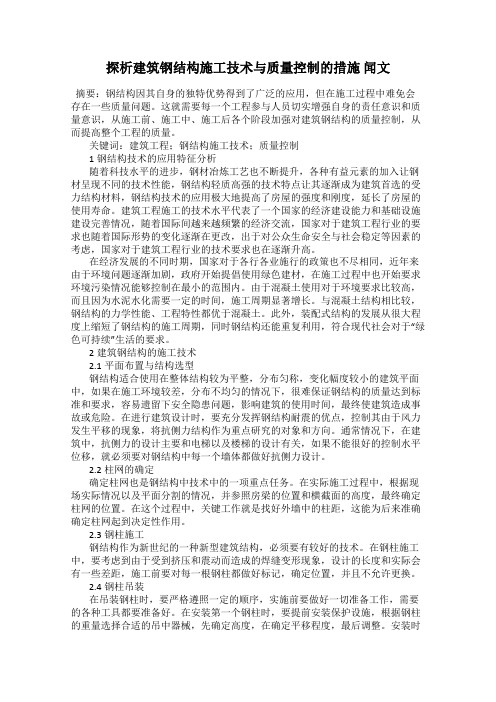

探析建筑钢结构施工技术与质量控制的措施 闻文
探析建筑钢结构施工技术与质量控制的措施闻文摘要：钢结构因其自身的独特优势得到了广泛的应用，但在施工过程中难免会存在一些质量问题。
这就需要每一个工程参与人员切实增强自身的责任意识和质量意识，从施工前、施工中、施工后各个阶段加强对建筑钢结构的质量控制，从而提高整个工程的质量。
关键词：建筑工程；钢结构施工技术；质量控制1钢结构技术的应用特征分析随着科技水平的进步，钢材冶炼工艺也不断提升，各种有益元素的加入让钢材呈现不同的技术性能，钢结构轻质高强的技术特点让其逐渐成为建筑首选的受力结构材料，钢结构技术的应用极大地提高了房屋的强度和刚度，延长了房屋的使用寿命。
建筑工程施工的技术水平代表了一个国家的经济建设能力和基础设施建设完善情况，随着国际间越来越频繁的经济交流，国家对于建筑工程行业的要求也随着国际形势的变化逐渐在更改，出于对公众生命安全与社会稳定等因素的考虑，国家对于建筑工程行业的技术要求也在逐渐升高。
在经济发展的不同时期，国家对于各行各业施行的政策也不尽相同，近年来由于环境问题逐渐加剧，政府开始提倡使用绿色建材，在施工过程中也开始要求环境污染情况能够控制在最小的范围内。
由于混凝土使用对于环境要求比较高，而且因为水泥水化需要一定的时间，施工周期显著增长。
与混凝土结构相比较，钢结构的力学性能、工程特性都优于混凝土。
此外，装配式结构的发展从很大程度上缩短了钢结构的施工周期，同时钢结构还能重复利用，符合现代社会对于“绿色可持续”生活的要求。
2建筑钢结构的施工技术2.1平面布置与结构选型钢结构适合使用在整体结构较为平整，分布匀称，变化幅度较小的建筑平面中，如果在施工环境较差，分布不均匀的情况下，很难保证钢结构的质量达到标准和要求，容易遗留下安全隐患问题，影响建筑的使用时间，最终使建筑造成事故或危险。
在进行建筑设计时，要充分发挥钢结构耐震的优点，控制其由于风力发生平移的现象，将抗侧力结构作为重点研究的对象和方向。

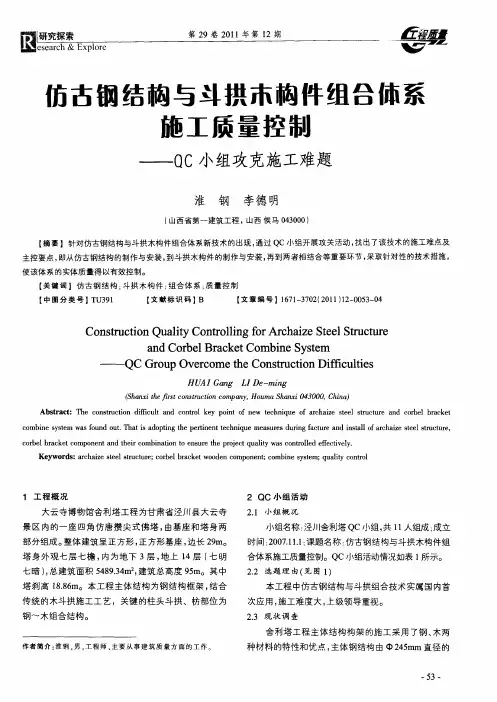

仿古钢结构与斗拱木构件组合体系施工质量控制——QC小组攻克施工难题
【 要 】针对仿古钢结构与斗拱 木构件组合体 系新技术 的出现 ， 摘 通过 Ｑ ｃ小组开展攻关活动 ， 找出了该技术 的施工难点及
主控要点 ， 即从 仿古钢结构 的制作 与安装 ， 到斗拱 木构件的制作与安装 ， 到两者相结合 等重 要环 节， 再 采取针对性的技术措施 ，
使该体 系的实体质量得 以有效控制。 【 关键词 】仿 古钢结 构 ； 斗拱 木构件 ； 组合体 系 ； 质量控 制 【 图分 类号 】Ｔ ９ 中 Ｕ３ １ 【 文献标 识码 】 Ｂ 【 章编 号】１７ — ７ ２ ２ １ ）２ ０ ５ — ４ 文 ６ １ ３ ０ （０ １ １— ０ ３ ０
舍利塔 工程主体结构 构架的施工采用 了钢、 木两
作者 简介 ： 钢 ， ， 淮 男 工程 师 ， 主要从 事建筑 质量方 面 的工 作 。
种材料 的特性和优 点 ， 钢结构由 ２ ５ ｍ 直径 的 主体 ４ｍ
．
５ ． ３
研究探索
表 １ ＱＣ小组活动情况
２ ０ 拄 ０７ 序 号 １ １月
２２ 选题 理 由 （ 图 １ ． 见 ）
塔 刹高 １ ． ｍ。本工程主体 结构为钢结构框架 ， ８８ ６ 结合 传 统的木斗拱 施工工艺 ，关键 的柱头斗拱、枋部位为
钢 ～木组合结构 。
本工程 中仿古钢结构 与斗拱组合技术实属国内首
次应 用 ， 施工难度大 ， 上级领导重视。
２３ 现 状 调 查 －
Ａｂ ｔａ ｔ ｈ ｏ ｓｒ ｃｉｎ ｄ ｆ ｃ ｌ ａ ｄ ｃ ｎ ｒｌ ｋ ｙ ｐ ｉ ｔ ｏ ｅ ｅ ｈ ｉ ｕ ｆ ａ ｃ ａ ｚ ｔｅ ｔ ｃ ｕ ｅ ｎ ｏ ｂ ｌ ｂ ａ ｋ ｔ ｓ ｒ ｃ ：Ｔ ｅ ｃ ｎ ｔ ｔ ｉ ｕ ｔ ｎ ｏ ｔ ｅ ｏｎ ｆ ｎ ｗ ｔｃ ｎ ｑ ｅ ｏ ｒ ｈ ｉｅ ｓ ｌ ｓｒ ｔ ｒ ａ ｄ ｃ ｒ ｅ ｒ ｃ ｅ ｕ ｏ ｉ ｆ ｏ ｅ ｕ
钢结构工程施工质量控制论文
刍议钢结构工程施工质量的控制摘要：随着我国钢铁工业的发展，钢材在建筑业中的应用亦有很大的变化。
国家建筑技术政策由以往的限制使用钢结构转变为积极合理推广应用钢结构，从而大大推动了建筑钢结构的快速发展。
钢结构工程由于其造价低、结构性能好、施工速度快，大量的钢结构工业厂房、住宅小区、高层建筑、桥梁相继出现取代了传统的砖混结构、混凝土框架结构建筑，由于钢结构工程在建筑领域被广泛应用，施工质量的好坏就直接影响工程结构的安全，如何控制工程施工质量的好坏已引起业内人士的重视。
因此，监理工程师对钢结构施工质量的控制就显得尤为重要。
结合实际就监理过程中对钢结构施工质量控制谈几点体会。
关键词：钢结构建筑施工质量控制abstract: with the development of steel industry in our country, in the application of steel construction industry also have a big change. national construction technology by past policies limiting the use of steel structure into positive reasonable application steel structure, which greatly promoted the rapid development of construction steel structure. steel structure engineering because of its low cost, the structure, good performance, construction speed is quick, a large amount of steel structure industry workshop, residential districts and high-rise buildings, bridgessuccessively has replaced the traditional brick structure, concrete frame structure, as the steel structure engineering in architecture is widely used, the quality of the construction quality directly influence the project the safety of the structure, and how to control the quality of the construction project has aroused the attention of industry. therefore, supervision engineer for steel structure construction quality control are particularly important. combined with the actual is in the process of supervision of steel structure construction quality control talk about some comments.keywords: steel structure building construction quality control中图分类号：tu391 文献标识码：a文章编号：一、施工准备质量控制(1)组织现场复核和施工图会审，提前做好各项技术指导工作。
仿古建筑基于混凝土结构钢木组合斗拱施工工法

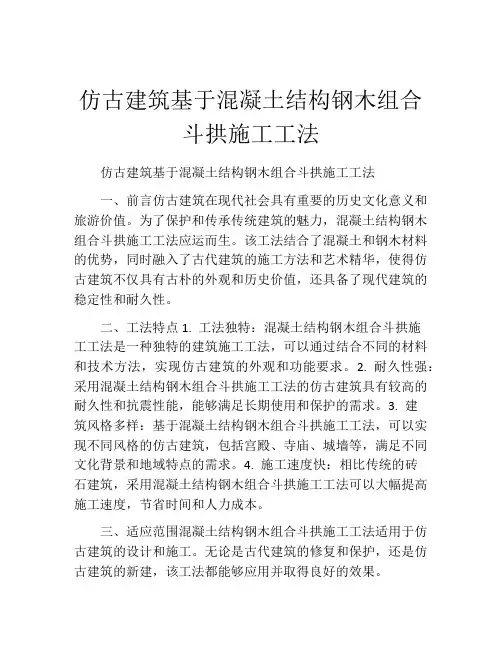

仿古建筑基于混凝土结构钢木组合斗拱施工工法仿古建筑基于混凝土结构钢木组合斗拱施工工法一、前言仿古建筑在现代社会具有重要的历史文化意义和旅游价值。
