ZETA阀门基础知识及配置解析
阀门基础知识 PPT
阀门基础知识 PPT
3.2.2 气动头调试 n 气动执行机构的调试，主要是对定位器进行调试。首先将
阀门放至全关位置，为保证阀门关闭严密，拧阀杆上连接 螺母至拧不动为止，阀芯和阀座肯定接触紧密了，此时调 整阀杆行程刻度牌至零位，然后接通气源，用减压阀将气 源压力调至所需压力，然后用信号发生器给定位器输入 4mA电流，调整定位器上的零点调整手轮至阀门刚刚开 始动作为止，接着再输入20mA电流，根据行程刻度，调 整零点调整手轮和量程调整装置使阀杆行程为全开，然后 重复输入4mA和20mA的步骤，直至阀门满足4mA全关和 20mA全开的要求。为了保证阀门在4mA的时候关紧，在 调试时可以输入4.10~4.15mA电流作为全关的信号，这样 在实际工作状态下4mA电流肯定能将阀门关紧。
阀门基础知识 PPT
n 介质通过此类阀门时的 流动方向发生了变化， 因此截止阀的流动阻力 较高。引入截止阀的流 体从阀芯下部引入称为 正装，从阀芯上部引入 称为反装，正装时阀门 开启省力，关闭费力， 反装时，阀门关闭严密， 开启费力，截止阀一般 正装。
阀门基础知识 PPT
2.3 止回阀 n 止回阀的作用是只允许介
的分配阀和疏水阀等。 5、安全阀类： 用于超压安全保护。包括各种类型的安全阀。
阀门基础知识 PPT
二、按主要参数分类
1、按压力分类 (1) 真空阀 工作压力低于标准大气压的阀门。 (2) 低压阀 公称压力PN<1.6MPa的阀门。 (3) 中压阀 公称压力PN<2.5~6.4Mpa的阀门。 (4) 高压阀 公称压力PN10.0~80.0Mpa的阀门。 (5) 超高压阀 公称压力PN≥100Mpa的阀门。
n 本节主要介绍调节阀的阀体和阀芯的主 要结构，调节阀的流量特性以及有关阀 芯气蚀噪音问题的解决方法。
ZETA阀门基础知识及配置解析
6.主要部件名称、型号或材质
阀体、球体： 铜合金HPb59-1
阀
杆： 铜合金H62
阀套、阀芯： 不锈钢304
弹
簧： 不锈钢1Cr18Ni9Ti
O 型 圈： 丁腈橡胶NBR
密 封 圈： 聚四氟乙烯PTFE
7.主要技术参数
• 工作 电源：
• 工作 温度：
• 工作 湿度：
•功
率：
• 公称 压力：
• 防护 等级：
5.标称流量系数
型号
ZVF41.40 ZVF41.50 ZVF41.65 ZVF41.80 ZVF41.100 ZVF41.125 ZVF41.150 ZVF41.200
标称流量 系数KVS (m3/h)
型号
25
40
60
80
125
200
300
500
ZVF42.50 ZVF42.65 ZVF42.80 ZVF42.100 ZVF42.125 ZVF42.150 ZVF42.200 ZVF42.250
40 ZTAF46.150
标称流量系数KVS (m3/h)
800
ZTAF46.ห้องสมุดไป่ตู้0 60
ZTAF46.200 1000
ZTAF46.65 80
ZTAF46.250 2100
ZTAF46.80 125
ZTAF46.300 4000
ZTAF46.100 200
ZTAF46.350 6400
ZTAF46.125 500
电子式动态 流量平衡阀ZTAP46.…
ZAFV46.15/20/25系列 动态平衡电动二通阀
ZVF41/42/43系列 电动调节阀
ZAFV45.15/20/25系列 动态平衡电动二通阀

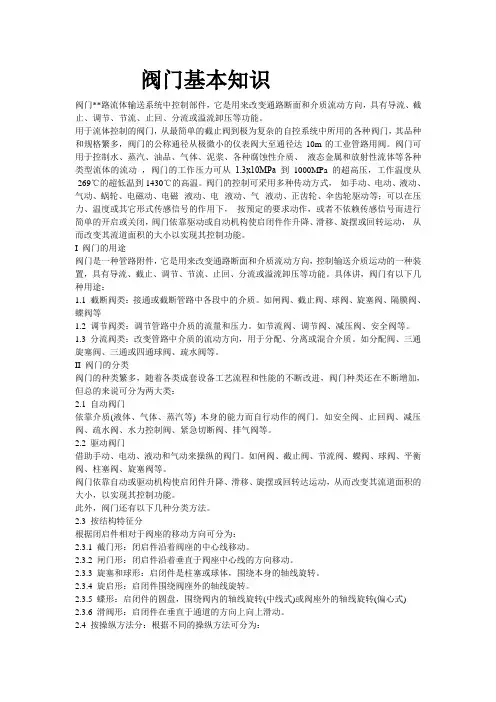

阀门基本知识
阀门基本知识阀门**路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。
用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。
阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动，阀门的工作压力可从1.3х10MPa到1000MPa 的超高压，工作温度从-269℃的超低温到1430℃的高温。
阀门的控制可采用多种传动方式，如手动、电动、液动、气动、蜗轮、电磁动、电磁--液动、电--液动、气--液动、正齿轮、伞齿轮驱动等；可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。
I 阀门的用途阀门是一种管路附件，它是用来改变通路断面和介质流动方向，控制输送介质运动的一种装置，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。
具体讲，阀门有以下几种用途：1.1 截断阀类：接通或截断管路中各段中的介质。
如闸阀、截止阀、球阀、旋塞阀、隔膜阀、蝶阀等1.2 调节阀类：调节管路中介质的流量和压力。
如节流阀、调节阀、减压阀、安全阀等。
1.3 分流阀类：改变管路中介质的流动方向，用于分配、分离或混合介质。
如分配阀、三通旋塞阀、三通或四通球阀、疏水阀等。
II 阀门的分类阀门的种类繁多，随着各类成套设备工艺流程和性能的不断改进，阀门种类还在不断增加，但总的来说可分为两大类：2.1 自动阀门依靠介质(液体、气体、蒸汽等) 本身的能力而自行动作的阀门。
如安全阀、止回阀、减压阀、疏水阀、水力控制阀、紧急切断阀、排气阀等。
2.2 驱动阀门借助手动、电动、液动和气动来操纵的阀门。
阀门基础知识课件
控制流体的流动方向
阀门用途
调节流体的流量和压力
防止流体的倒流和泄漏
保护设备和管道的安全
阀门工作原理简介
阀门是控制流体流动的装置用于调节流体的压力、流量和方向 阀门的工作原理是通过改变流体的流动路径实现对流体的控制 阀门的主要类型包括闸阀、截止阀、球阀、蝶阀等
阀门的工作原理包括开启、关闭、调节等操作以满足不同的流体控制需求
障或事故。
阀门设计原则与流程
设计原则：安全性、可靠性、经济性、环保性 设计流程：需求分析、方案设计、详细设计、样机制造、测试验证 设计要点：材料选择、结构设计、密封性能、操作性能 设计工具：CD、CE、CFD等软件 设计标准：国际标准、国家标准、行业标准 设计案例：阀门设计实例分析
阀门制造工艺流程
阀门内部结构
阀体：阀 门的主要 部分用于 连接管道 和固定其 他部件
阀芯：控 制流体流 动的关键 部件可以 旋转、升 降或滑动
阀座：与 阀芯配合 形成密封 面防止流 体泄漏
阀杆：连 接阀芯和 手轮或执 行器传递 操作力
填料：用 于密封阀 杆和阀体 之间的间 隙防止流 体泄漏
手轮或执 行器：用 于手动或 自动操作 阀门改变 流体流向 和流量
塑料：耐腐蚀重 量轻价格低廉但
强度较低
陶瓷：耐磨损耐 高温耐腐蚀但价
格较高
石墨：耐磨损耐 高温耐腐蚀但价
格较高
材料特性及选用原则
材料特性：耐腐蚀、耐磨损、 耐高温、耐低温等
选用原则：根据阀门使用环 境和工况选择合适的材料
常见材料：不锈钢、碳钢、 铜、塑料、陶瓷等
材料种类：金属、非金属、 复合材料等
国内外阀门标准对比
国际标准：ISO、IEC、EN等
阀门基本知识

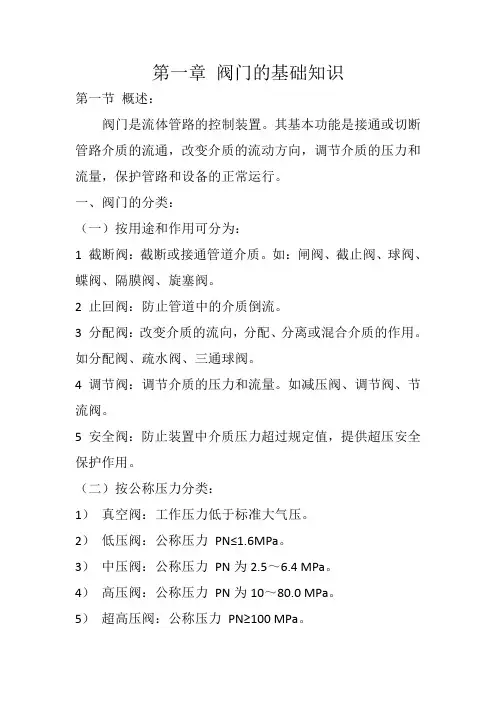

第一章阀门的基础知识第一节概述：阀门是流体管路的控制装置。
其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。
一、阀门的分类：（一）按用途和作用可分为：1 截断阀：截断或接通管道介质。
如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。
2 止回阀：防止管道中的介质倒流。
3 分配阀：改变介质的流向，分配、分离或混合介质的作用。
如分配阀、疏水阀、三通球阀。
4 调节阀：调节介质的压力和流量。
如减压阀、调节阀、节流阀。
5 安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。
（二）按公称压力分类：1）真空阀：工作压力低于标准大气压。
2）低压阀：公称压力PN≤1.6MPa。
3）中压阀：公称压力PN为2.5～6.4 MPa。
4）高压阀：公称压力PN为10～80.0 MPa。
5）超高压阀：公称压力PN≥100 MPa。
（三）按工作温度分类：1）常温阀：用于介质工作温度-40℃≤t≤120℃2）中温阀：用于介质工作温度120℃＜t≤450℃3）高温阀：用于介质工作温度t＞450℃4）低温阀：用于介质工作温度-100℃≤t≤-40℃5）超低温阀：用于介质工作温度t＜-100℃（四）按连接方法分类：1）螺纹连接阀门：阀体有内或外螺纹，与管道螺纹连接。
2）法兰连接阀门：阀体带有法兰，与管道法兰连接。
3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。
4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。
5）卡套连接阀门：与管道采用卡套连接。
6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接方式。
二、阀门的基本参数1）公称直径：是指阀门与管道连接处通道名义直径。
DN表示。
2）公称压力：是指阀门的机械强度有关的设计压力。
用PN 表示。
3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。
4）阀门的压力单位换算：根据GB1.1-83规定，单位用MPa。

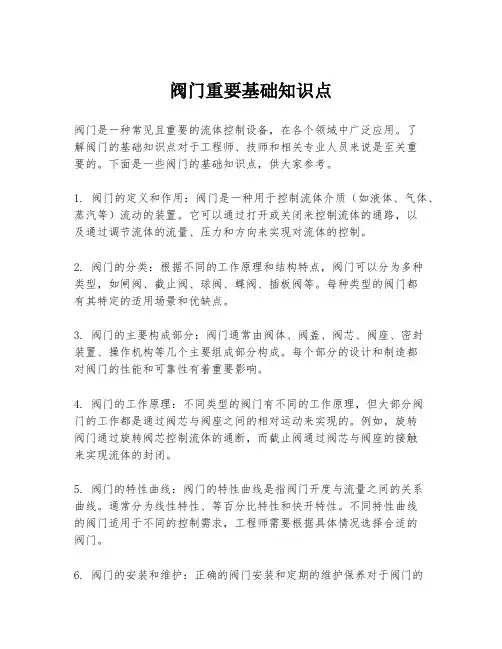

阀门重要基础知识点
阀门重要基础知识点阀门是一种常见且重要的流体控制设备，在各个领域中广泛应用。
了解阀门的基础知识点对于工程师、技师和相关专业人员来说是至关重要的。
下面是一些阀门的基础知识点，供大家参考。
1. 阀门的定义和作用：阀门是一种用于控制流体介质（如液体、气体、蒸汽等）流动的装置。
它可以通过打开或关闭来控制流体的通路，以及通过调节流体的流量、压力和方向来实现对流体的控制。
2. 阀门的分类：根据不同的工作原理和结构特点，阀门可以分为多种类型，如闸阀、截止阀、球阀、蝶阀、插板阀等。
每种类型的阀门都有其特定的适用场景和优缺点。
3. 阀门的主要构成部分：阀门通常由阀体、阀盖、阀芯、阀座、密封装置、操作机构等几个主要组成部分构成。
每个部分的设计和制造都对阀门的性能和可靠性有着重要影响。
4. 阀门的工作原理：不同类型的阀门有不同的工作原理，但大部分阀门的工作都是通过阀芯与阀座之间的相对运动来实现的。
例如，旋转阀门通过旋转阀芯控制流体的通断，而截止阀通过阀芯与阀座的接触来实现流体的封闭。
5. 阀门的特性曲线：阀门的特性曲线是指阀门开度与流量之间的关系曲线。
通常分为线性特性、等百分比特性和快开特性。
不同特性曲线的阀门适用于不同的控制需求，工程师需要根据具体情况选择合适的阀门。
6. 阀门的安装和维护：正确的阀门安装和定期的维护保养对于阀门的正常运行和使用寿命至关重要。
安装时需要注意阀门的定位、密封和操作装置的连接，而维护则包括清洗、检修和更换密封件等工作。
以上是阀门的一些基础知识点，掌握了这些基础知识，可以帮助人们更好地了解和应用阀门，确保流体控制系统的稳定性和可靠性。
在实际工程中，为了更好地应对复杂的控制需求，还需要进一步学习和了解阀门的高级知识，如流体力学、流体控制系统设计等。
培训-阀门基础知识要点
阀门知识第一章阀门基础知识1. 阀门基础知识1.1 阀门的分类按用途和作用分类●截断阀类：其作用是接通和截断管路的介质，如闸阀、截止阀、球阀、蝶阀和隔膜阀●调节阀类：其作用主要是用来调节介质的流量、压力和温度等参数，如调节阀、截流阀和减压阀等●止回阀类：其作用主要是防止介质倒流，如止回阀和底阀等●分流阀类：其作用是用来分配、分离或混合管路中的介质，如分配阀、疏水阀等●安全阀类：其作用是防止装置中介质压力超过规定值，从而对管路或设备提供超压安全保护，如各种形式的安全阀●特殊阀类：1）冷冻阀；2）流量控制阀；3）波纹管阀按驱动方式分类●手动阀：此类阀门靠人力操纵手轮、手柄或链轮驱动阀门●动力驱动阀门：此类阀门利用各种动力源进行驱动，主要包括：电动阀、气动阀、液动阀和电磁阀●自动阀：此类阀门不需要外力驱动，而利用介质本身的能量或机构设计来使阀门动作，如止回阀、安全阀、减压阀和疏水阀等按公称通径分类小口径阀门：公称通径DN≤40mm的阀门中口径阀门：公称通径DN50~300mm的阀门大口径阀门：公称通径DN350~1200mm的阀门特大口径阀门：公称通径DN≥1400mm的阀门按公称压力分类●真空阀门：工作压力低于标准大气压●低压阀门：公称压力≤1.6MPa●中压阀门；公称压力2.5Mpa~6.4MPa●高压阀门：公称压力10Mpa~80MPa●超高压阀门：公称压力≥100Mpa按工作温度分类●高温阀门：工作温度高于450℃●中温阀门：工作温度高于或等于120℃，而低于或等于450℃●常温阀门：工作温度高于或等于-40℃，而低于或等于120℃●低温阀门：工作温度高于或等于-100℃，而低于或等于-40℃●超低温阀门（冷冻阀）：工作温度低于-100℃按材质分类●非金属阀类：塑胶（PVC，PVD，PE……），特氟龙（TFE……），……●金属阀类：铁金属（铁，钢，不锈钢，合金钢……），非铁金属（铝，铜……）按制程分类●铸造阀类：砂模，壳模，脱蜡模，压铸……等造模法生产之阀类●锻造阀类：有模锻或自由锻或圆（方）材直接加工生产之阀类●焊接制造阀类：阀体，阀盖分别由若干部分组合焊接制造而成，此类阀必须注意焊接程序规范及其鉴定（WPS和PQR）●射出成型阀类：一般用于PVC，塑胶等非金属阀类之制造通用分类法●这类分类法是既按阀门的工作原理和作用来划分，同时又考虑到阀门结构上的区别，这是目前国内外最常用的分类方法，一般分为：闸阀，截止阀，蝶阀，止回阀，节流阀，隔膜阀，旋塞阀，球阀，减压阀，疏水阀，调节阀，安全阀等1.2 阀门主要技术性能阀门的各项主要技术性能是衡量阀门产品设计水平和加工质量的主要指标。
阀门基础知识PPT2
2.8.2 调节阀流量特性
直线流量特性 等百分比流量特性 快开流量特性 抛物线流量特性
29
直线流量特性 相对流量与相对开度成直线关系，即单位行程引
起的流量变化是常数
等百分比流量特性 单位行程变化引起相对流量变化与该点的相对流
量成正比，即放大系数是变化的，但是相对流量 的变化是常数。
14
ห้องสมุดไป่ตู้
15
蝶阀有弹性密封和金属的密封两种密封型 式。弹性密封阀门，密封圈可以镶嵌在阀 体上或附在蝶板周边。采用金属密封的阀 门一般比弹性密封的阀门寿命长，但很难 做到完全密封，金属密封能适应较高的工 作温度，弹性密封则具有受温度限制的缺 点。
16
单偏心蝶阀
双偏心蝶阀
三偏心蝶阀
17
2.5 球阀
12
13
2.4 蝶阀
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀 体圆柱形通道内，圆盘形蝶板绕着轴线旋转， 旋转角度为0°~90°之间，旋转到90°时，阀 门则是全开状态。蝶阀结构简单、体积小、重 量轻，只由少数几个零件组成。而且只需旋转 90°即可快速启闭，操作简单。蝶阀处于完全 开启位置时，蝶板厚度是介质流经阀体时唯一 的阻力，因此通过该阀门所产生的阻力很小， 故具有较好的流量控制特性，可以作调节用。
机构、机械位置指示机构等一些部件组成。 与其他阀门驱动装置相比，电动驱动装置 具有动力源广泛，操作迅速、方便等特点， 并且容易满足各种控制要求。所以，在阀 门驱动装置中，电动装置占主导地位。
43
电动执行机构的构造
指示器 电容器 接线端子
限位开关／力矩开关 机体
底座
动力转动轴套
观察窗 电机 加热器
手轮
30
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.主要部件名称、型号或材质 阀体：优质铸铁 法兰段：标准、美观的铸钢法兰 风阀执行器：西门子执行器 温度/压力传感器：西特传感器/（精量、久贸） 智能控制器：ZETA控制器RMU851/852/853 配流板:具有自主研发专利的不锈钢配流板 5.主要技术参数： • 工作电源： AC 24V 50/60Hz • 工作湿度： 5～95% RH（不结露） • 功 率：8VA • 内件材料：不锈钢（DN65~200）、 青铜（DN40~50） • 密 封 垫：聚四氟乙烯PTFE • 公称压力：1.6MPa • 行程时间：150S • 工作介质：水，介质温度-15～120℃
ZIPC46.20
ZIPC46.25
ZIPC46.32
ZIPC46.40
ZIPC46.50
ZIPC46.65
6 ZIPC46.80
10 ZIPC46.100
16 ZIPC46.125
25
ZIPC46.150
40
ZIPC46.200
60
80
125
200
300
500
4.主要部件名称、型号或材质 阀体：铜（螺纹）、优质铸铁（法兰） 法兰段：标准、美观的铸钢法兰 风阀执行器：西门子执行器 温度/压力传感器：西特传感器/（精量、久贸） 智能控制器：ZETA控制器RMU851/852/853 配流板:具有自主研发专利的不锈钢配流板 5.主要技术参数： • 工作电源： AC 24V 50/60Hz • 工作温度： 0～55℃ • 工作湿度： 20～95% RH（不结露） • 功 率： 8VA • 内件材料： 不锈钢（DN65~200）、青铜（DN20~50） • 法兰密封垫：聚四氟乙烯PTFE • 公称压力： 1.6MPa • 行程时间： 150S • 工作介质： 水，介质温度-15～120℃
二、智慧型阀门
阀门主要配置及功能： ZIPC46系列动态平衡电动调节阀将流体力学、信息技术、微电子 技术、传感器技术、嵌入式软件和新型阀门技术进行机电一体化的集 成创新。由著名进口品牌的高精度配对压力传感器、SIEMENS执行器、 ZETA水温传感器、ZETA智能控制器、ZETA专利配流板、ZETA专利阀芯 与阀体集成装配。 该智慧型阀门在空调水系统的输配管网中，可以恒定水流量，避 免系统初调试或者开关设备启停时引起的压力波动，并实现节点的不 过流和不欠流、并保证每个电动调节阀具有理想阀权度，对于解决水 力平衡问题、完善室内空气品质、提高能源利用效率有明显的作用， 同时可以降低工程造价、减少流体噪声、完善室内空气品质等方面具 有十分重大的意义。 应用范围： 广泛应用于大型商场、商务酒店、办公大厦等商务中心以及铁路系 统的中央空调水力系统和北方集中供热水系统。
ZVF41/42/43系列 电动调节阀
DRV15/20/25系列 电动二通阀 其他 DSV系列 DJV系列 HRCV46系列
电子式动态 压差平衡阀ZTAP46.…
ZAFV45.15/20/25系列 动态平衡电动二通阀
电子式动态 流量平衡阀ZTAP46.…
ZAFV44. /20/25系列 动态平衡电动二通阀
4.主要部件名称、型号或材质 阀体：优质铸铁 法兰段：标准、美观的铸钢法兰 风阀执行器：西门子执行器 温度/压力传感器：西特传感器/（精量、久贸） 智能控制器：ZETA控制器RMU851/852/853 配流板:具有自主研发专利的不锈钢配流板 5.主要技术参数： • 工作电源： AC 24V 50/60Hz • 工作湿度： 5～95% RH（不结露） • 功 率：8VA • 内件材料：不锈钢（DN65~200）、 青铜（DN40~50） • 密 封 垫：聚四氟乙烯PTFE • 公称压力：1.6MPa • 行程时间：150S • 工作介质：水，介质温度-15～120℃
◇电子式动态压差平衡阀ZTAP46.…
1.名称：电子式动态压差平衡阀（电子式动态平衡压 差控制阀）
2.型号及连接方式： ZTAP46.40～50 螺纹连接 ZTAP46.65～400 法兰连接 3.标称流量系数：
ZTAP46型号代码 标称流量系数KVS (m3/h) ZTAP46型号代码 标称流量系数KVS (m3/h) ZTAP46.40 40 ZTAP46.150 800 ZTAP46 46.50 60 ZTAP46 .200 1000 ZTAP46 .65 80 ZTAP46 .250 2100 ZTAP46 .80 125 ZTAP46 .300 4000 ZTAP46 .100 200 ZTAP46.350 6400 ZTAP46.125 500 ZTAP46.400 8500
ZETA阀门基本知识及配置
杭州哲达科技股份有限公司 ——主讲人:李晓飞
一、ZETA阀门分类
ZETA阀门
水力平衡阀
动态平衡 电动二通阀
电动节阀
电动二通阀
DBV15/20/25系列 电动二通阀
智慧型阀阀门
BVI 41系列 电动调节阀
电子式动态平衡 电动调节阀ZIPC46.…
ZAFV46.15/20/25系列 动态平衡电动二通阀
◇电子式动态平衡电动调节阀ZIPC46.…
1.名称：电子式动态平衡电动调节阀（电子式平衡调节 一体阀） 2.型号及连接方式： ZIPC46.20～32 螺纹连接 ZIPC46.40～50 螺纹/法兰连接 ZIPC46.65～200 法兰连接 3.标称流量系数：
ZIPC46型号代码 标称流量系数KVS (m3/h) ZIPC46型号代码 标称流量系数KVS (m3/h)
◇电子式动态流量平衡阀ZTAF46.…
1.名称：电子式动态流量平衡阀（电子式动态平衡流量 控制阀）
2.型号及连接方式： ZTAP46.40～50 螺纹连接 ZTAP46.65～400 法兰连接 3.标称流量系数：
ZTAF46型号代码 标称流量系数KVS (m3/h) ZTAF46型号代码 标称流量系数KVS (m3/h) ZTAF46 .40 40 ZTAF46.150 800 ZTAF46.50 60 ZTAF46.200 1000 ZTAF46.65 80 ZTAF46.250 2100 ZTAF46.80 125 ZTAF46.300 4000 ZTAF46.100 200 ZTAF46.350 6400 ZTAF46.125 500 ZTAF46.400 8500
