按阀杆螺纹位置分: 明杆式 暗杆式
按 密封面 配置 分： 楔式闸板式 平行闸板式
四、常见阀门介绍
闸板（阀板）的形式：楔式、平行式、对夹式
四、常见阀门介绍
暗杠闸板阀
四、常见阀门介绍
（二）截止阀：
截止阀又称截门阀，是使用最广泛 的一种阀门，属于强制密封式阀门，所 以在阀门关闭时，须向阀瓣施加压力， 以强制密封面不泄漏。当介质由阀瓣下 方进入阀门时，操作力所需要克服的阻 力，是阀杆和填料的摩擦力与由介质的 压力所产生的推力，关阀门的力比开阀 门的力大，所以阀杆的直径要大，否则 会发生阀杆顶弯的故障。
阀门
基础知识
前言
前言
前言
前言
前言
前言
前言
前言
前言
阀门基础知识
一、阀门的定义及功能 二、阀门的分类 三、阀门的专业术语和基本概念 四、常见阀门介绍
闸阀，截止阀,蝶阀,旋塞阀,止回阀, 减压阀,疏水阀,球阀,隔膜阀,调节阀, 安全阀的内部结构,主要部件,工作原理, 常见故障等方面的介绍 五、国产阀门的识别标准
1) 金属材料：如铸铁阀.碳钢阀.合金钢阀.铜合金阀.铝合 金阀.铅合金阀.钛合金阀.蒙乃尔合金阀
2) 非金属材料：如塑料阀.陶瓷阀.搪瓷阀.玻璃钢阀 3) 衬里阀：如衬胶阀.衬塑料阀.衬陶瓷阀
三、专业术语和基本概念
名词解释： 公称压力: 阀门在基准温度下允许的最大工作压力,用 Pa（PN)表示。
按驱动方式：
1) 自动阀：如安全阀.减压阀.疏水阀.止回阀 2) 动力驱动阀：如电动阀.气动阀.液动阀 3) 手动阀： 如闸阀.截止阀.蝶阀.球阀
常用手动阀阀瓣及座示意图
二、 阀门的分类
按对介质的密封性级别：公称级.低漏级.蒸汽级.原子级
按 密封面 配置 分： 楔式闸板式 平行闸板式
四、常见阀门介绍
闸板（阀板）的形式：楔式、平行式、对夹式
四、常见阀门介绍
暗杠闸板阀
四、常见阀门介绍
（二）截止阀：
截止阀又称截门阀，是使用最广泛 的一种阀门，属于强制密封式阀门，所 以在阀门关闭时，须向阀瓣施加压力， 以强制密封面不泄漏。当介质由阀瓣下 方进入阀门时，操作力所需要克服的阻 力，是阀杆和填料的摩擦力与由介质的 压力所产生的推力，关阀门的力比开阀 门的力大，所以阀杆的直径要大，否则 会发生阀杆顶弯的故障。
阀门
基础知识
前言
前言
前言
前言
前言
前言
前言
前言
前言
阀门基础知识
一、阀门的定义及功能 二、阀门的分类 三、阀门的专业术语和基本概念 四、常见阀门介绍
闸阀，截止阀,蝶阀,旋塞阀,止回阀, 减压阀,疏水阀,球阀,隔膜阀,调节阀, 安全阀的内部结构,主要部件,工作原理, 常见故障等方面的介绍 五、国产阀门的识别标准
1) 金属材料：如铸铁阀.碳钢阀.合金钢阀.铜合金阀.铝合 金阀.铅合金阀.钛合金阀.蒙乃尔合金阀
2) 非金属材料：如塑料阀.陶瓷阀.搪瓷阀.玻璃钢阀 3) 衬里阀：如衬胶阀.衬塑料阀.衬陶瓷阀
三、专业术语和基本概念
名词解释： 公称压力: 阀门在基准温度下允许的最大工作压力,用 Pa（PN)表示。
按驱动方式：
1) 自动阀：如安全阀.减压阀.疏水阀.止回阀 2) 动力驱动阀：如电动阀.气动阀.液动阀 3) 手动阀： 如闸阀.截止阀.蝶阀.球阀
常用手动阀阀瓣及座示意图
二、 阀门的分类
按对介质的密封性级别：公称级.低漏级.蒸汽级.原子级
《阀门基本知识培训》课件
阀门市场发展趋势预测
市场需求：随着工业自动化和智能 化的发展，阀门市场需求将持续增 长
竞争格局：市场竞争将更加激烈， 品牌、质量、服务将成为竞争的关 键因素
添加标题
添加标题
添加标题
添加标题
技术趋势：智能化、自动化、节能 环保将成为阀门技术的发展趋势
出口市场：随着“一带一路”等国 家战略的推进，阀门出口市场将迎 来新的机遇
绿色环保：采用环保型生产工 艺和材料，降低对环境的影响
自动化程度提高：采用先进的 自动化生产线，提高生产效率 和产品质量
定制化生产：根据客户需求， 提供个性化定制服务，满足不
同行业和场景的需求
全球阀门市场现状及分析
市场规模：全球阀门市场规模庞大，预计未来几年将继续保持增长趋势 市场分布：欧美地区占据全球阀门市场的主要份额，亚洲地区市场潜力巨大 市场需求：随着全球工业化进程的加快，对阀门的需求量不断增加 技术发展趋势：智能化、自动化、环保化是未来阀门市场的发展趋势
添加标题
执行机构：控制阀芯的移动， 实现阀门的开关和调节
填料：防止介质从阀杆与阀 体之间的间隙泄漏
添加标题
添加标题
添加标题
添加标题
阀芯：控制介质的流动方向， 改变介质的流动状态
添加标题
阀杆：连接阀芯和执行机构， 传递操作力
添加标题
附件：如限位器、锁紧装置等， 用于提高阀门的性能和安全性
密封件：防止介质从其他部 位泄漏
标准内容：尺寸、材料、 性能、安全等
标准差异：标准制定机构、 标准内容、标准更新频率 等
标准应用：不同行业、不 同地区、不同用途等
标准发展趋势：智能化、 环保化、标准化等
阀门行业规范制定依据
阀门培训ppt课件完整版
阀门培训ppt课件完整版•阀门基础知识•常见阀门类型及特点•阀门安装、使用与维护目录•阀门故障诊断与排除技巧•阀门选型与应用实例分析•行业发展趋势及前景展望01阀门基础知识阀门定义与分类阀门定义阀门是流体管路中用来控制流体流动、调节流量、防止倒流或切断流体的设备。
阀门分类根据用途、驱动方式、结构形式等可分为多种类型，如截止阀、闸阀、蝶阀、球阀等。
阀门结构与工作原理阀门结构主要由阀体、阀盖、阀座、阀瓣、驱动装置等部分组成。
工作原理通过驱动装置使阀瓣与阀座之间形成通道或切断通道，从而控制流体的流动。
阀门材料选用及特点材料选用阀门材料应根据工作条件（如温度、压力、介质等）进行选择，常用材料有铸铁、碳钢、不锈钢、合金钢等。
材料特点不同材料具有不同的耐腐蚀性、耐高温性、耐磨损性等特性，需根据实际需求进行选择。
02常见阀门类型及特点结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间摩擦力小，寿命较长。
流体阻力大，开启和关闭时所需力较大。
01020304截止阀流体阻力小，密封面受介质的冲刷和侵蚀小。
介质流向不受限制，不扰流、不降低压力。
开闭较省力。
结构长度比截止阀长。
流体阻力小，全通径的球阀基本没有流阻。
结构简单、体积小、重量轻。
紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
010204蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。
结构简单，体积小，重量轻。
可以运送泥浆，在管道口积存液体最少。
低压下，可以实现良好的密封。
03结构简单、密封性好，便于维修，流体阻力小。
由于膜片可以很好地隔离腐蚀性介质和金属，故隔膜阀特别适用于强腐蚀性介质的管道上。
膜片把介质与阀体的下腔隔离，所以没有填料介质也不会外漏。
由于隔膜和衬里材料的选择，可以用于任何腐蚀性介质和温度较高的场合。
隔膜阀03阀门安装、使用与维护1 2 3在安装前，应仔细查阅阀门产品样本或技术资料，了解阀门的结构、性能、使用范围及安装要求等。
《阀门基础知识培训》课件
3
远程监控系统
通过远程监控系统，可以实时监测阀门的运行状态，便于及时维护和故障排除。
常见阀门故障与排除
1 阀门泄漏
可能的原因包括密封面损坏、密封面松动或密封件老化等。
2 阀门卡涩
可能的原因包括阀门内部积聚物、阀杆堵塞或阀瓣损坏等。
3 阀门开启或关闭困难
可能的原因包括阀门部件损坏、阀杆弯曲或阀杆腐蚀等。
《阀门基础知识培训》 PPT课件
通过这个课件，您将了解阀门的各个方面，包括定义、分类、结构、工作原 理、应用领域、安装与维护以及常见故障与排除方法。
课程介绍
了解课程的目标、适用对象以及课程内容概览。
阀门的定义与分类
阀门的定义
阀门是一种控制流体流动的装置，能够实现开启、关闭、调节和分配流体的功能。
建筑领域的阀门应用
阀门在楼宇、供暖、给排水等 方面广泛应用，确保系统正常 运行。
其他领域的阀门应用
阀门还在冶金、水处理、生物 医药等领域中扮演重要角色。
阀门的安装与维护
1
阀门的安装要点
正确的阀门安装可以确保其正常运行，包括预处理、安装位置和环境要求等。
2
阀门的维护方法
定期维护阀门可以延长其使用寿命，包括清洁、润滑和更换密封件等和结构特点进行分类，例如截止阀、球阀、蝶阀等。
阀门的结构与工作原理
阀门的结构
阀门通常由阀体、阀盖、阀瓣、阀杆和密封件等组 成。
阀门的工作原理
阀门通过改变阀瓣位置来控制流体流动，如开启、 关闭或调节流量。
阀门应用领域
工业领域的阀门应用
阀门在石油、化工、电力等行 业中起着关键的流体控制作用。
阀门基础知识培训 ppt课件
自动密封式：依靠介质的压力 把闸板推向出口侧阀座密封面，达 到单面密封的目的。闸板间加弹簧 实现在关闭时的密封。密封面易被
擦伤和磨损。较少采用。
撑开式：用顶楔把两块闸板撑 开，压紧在阀座密封面上而达到强 制密封。
ppt课件
30
闸阀的特点
闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口 径很小的切断装置也选用闸阀。
ppt课件
22
闸阀的分类
单闸板
楔式
闸阀
双闸板 单闸板
平行式
双闸板
撑开式
自动密 封式
ppt课件
旋转式 (暗杆)
法兰 连接
螺纹 连接
升降式 (明杆)
焊接 连接
手动 直齿圆 柱齿轮 锥齿轮 气动 液动 电动
23
闸阀的结构
1. 手轮
2. 阀杆螺母
3. 填料压盖
4. 填料
5. 阀盖
6. 双头螺栓
7. 螺母
备安全运行。
ppt课件
4
二、阀门的分类
按用途和作用分类：
截断类：主要用于截断或接通介质流。如闸阀、截止阀、 球阀、碟阀、旋塞阀、隔膜阀
止回类：用于阻止介质倒流。包括各种结构的止回阀。
调节类：调节介质的压力和流量如减压阀、调压阀、节 流阀
安全类：在介质压力超过规定值时，用来排放多余的介 质，保证管路系统及设备安全。
面对如此众多的阀门品种和如此复杂的各种工况，由于管道系统选 择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步 骤和依据也变得至关重要起来。
ppt课件
2
主要内容:
阀门的功能
阀门的分类
阀门的基本参数 阀门的编号
阀门知识培训课件素材
阀门的连接方式——法兰连接
（4）榫槽面 （TG） tongue﹠ groove 1、常用垫片：氟塑料板 缠绕式垫片、金属色石棉垫片、 铜板 2、适用范围：使用能够塑性变形的垫片和腐蚀性较强。密封性能要求严格的阀门 （5）凹凸面法兰（MF） male ﹠ female 1、 常用垫片：缠绕式垫片、橡胶石棉板 2 、应用范围：适用于各重压力的阀门
（五）阀门大类介绍 蝶 阀
典型的单偏心蝶阀 蝶板的回转中心（即阀杆中心）位于阀体中心线上，且与蝶板密封截面形成一个偏置尺寸!.。 使蝶板与阀座上的密封面形成一个完整的圆，加工时易保证蝶板与阀座的表面粗糙度关闭蝶阀时，蝶板的外圆密封表面逐渐接近并挤压阀座使阀座产生弹性变形，形成的弹性力作为密封比压，保证密封阀座应为软质密封材料，以聚四氟乙烯为最佳该阀全开时，蝶板与阀座密封面间形成一个间隙" 。
阀门 分类（一）
按阀门的功能分：
阀 门
多用阀
调节阀
安全阀
止回阀
分流阀
截断阀
阀门 分类（二）
按阀门公称压力
高压阀, PN =10～80兆帕
低压阀, PN ≤1.6兆帕；
超高压阀, PN ≥100兆帕
阀 门
真空阀，公称压力小于标准大气压
1) 中压阀, PN =2.5～6.4兆帕；
阀门 分类（三）
按阀门使用温度分
高温阀，工作温度高于450℃
中温阀,工作温度为121～450℃
低温阀，工作温度低于-30℃
常温阀，工作温度为-30～120℃；
阀 门
阀门的基本性能
调节性能
强度性能
流通性能
启闭性能
阀 门
密封性能
（一）阀门大类介绍 闸阀
（4）榫槽面 （TG） tongue﹠ groove 1、常用垫片：氟塑料板 缠绕式垫片、金属色石棉垫片、 铜板 2、适用范围：使用能够塑性变形的垫片和腐蚀性较强。密封性能要求严格的阀门 （5）凹凸面法兰（MF） male ﹠ female 1、 常用垫片：缠绕式垫片、橡胶石棉板 2 、应用范围：适用于各重压力的阀门
（五）阀门大类介绍 蝶 阀
典型的单偏心蝶阀 蝶板的回转中心（即阀杆中心）位于阀体中心线上，且与蝶板密封截面形成一个偏置尺寸!.。 使蝶板与阀座上的密封面形成一个完整的圆，加工时易保证蝶板与阀座的表面粗糙度关闭蝶阀时，蝶板的外圆密封表面逐渐接近并挤压阀座使阀座产生弹性变形，形成的弹性力作为密封比压，保证密封阀座应为软质密封材料，以聚四氟乙烯为最佳该阀全开时，蝶板与阀座密封面间形成一个间隙" 。
阀门 分类（一）
按阀门的功能分：
阀 门
多用阀
调节阀
安全阀
止回阀
分流阀
截断阀
阀门 分类（二）
按阀门公称压力
高压阀, PN =10～80兆帕
低压阀, PN ≤1.6兆帕；
超高压阀, PN ≥100兆帕
阀 门
真空阀，公称压力小于标准大气压
1) 中压阀, PN =2.5～6.4兆帕；
阀门 分类（三）
按阀门使用温度分
高温阀，工作温度高于450℃
中温阀,工作温度为121～450℃
低温阀，工作温度低于-30℃
常温阀，工作温度为-30～120℃；
阀 门
阀门的基本性能
调节性能
强度性能
流通性能
启闭性能
阀 门
密封性能
（一）阀门大类介绍 闸阀
阀门基础知识 PPT
9
2.2 截止阀 截止阀是用于截断介质流动的， 截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。
亚太浆纸论坛
43
电动执行机构的构造
指示器 观察窗 电机 电容器 加热器 接线端子
限位开关／力矩开关 机体
手轮
底座 手柄 动力转动轴套 涡轮、蜗杆
亚太浆纸论坛 44
3.2 执行机构的调试
3.2.1 电动头调试 电动执行机构调试时，用手轮将阀门开至中间位置，然后 给开或关的信号，看阀门是否向正确方向动作，如果相反， 则电机反转，只需将电机三相电源的两相调换即可。力矩 开关出厂后已经整定好，一般不需调整，如需调整，则查 找说明书对应力矩开关上的刻度值调整。行程开关的调整 分关向和开向，关向调整时，将阀门手动致“全关”，用 起子压下顶轴，并旋转90°可卡住为止，按关向箭头旋转 关向调整螺母，直到关向转动柱动作，使转动柱上的凸台 与两旁箭头方向基本一致为止（非动作状态，凸台方向与 箭头方向垂直），旋回顶轴复位，开向调整时，手动将阀 门致“全开”， 用起子压下顶轴，并旋转90°可卡住为 止，按开向箭头旋转开向调整螺母，直到开向转动柱动作， 使转动柱上的凸台与两旁箭头方向基本一致为止，旋回顶 轴复位。之后给出开、关信号，看阀门是否达到要求。
亚太浆纸论坛
4
二、按主要参数分类 1、按压力分类 (1) 真空阀 工作压力低于标准大气压的阀门。 (2) 低压阀 公称压力PN<1.6MPa的阀门。 (3) 中压阀 公称压力PN<2.5~6.4Mpa的阀门。 (4) 高压阀 公称压力PN10.0~80.0Mpa的阀门。 (5) 超高压阀 公称压力PN≥100Mpa的阀门。 2、按介质工作温度分类 (1) 高温阀 t>450℃的阀门。 (2) 中温阀 120℃≤t<450℃的阀门。 (3) 常温阀 -40℃≤t<120℃的阀门。 (4) 低温阀 -100℃≤t<-40℃的阀门。 (5) 超低温阀 t<-100℃的阀门。
阀门基础知识最新课件
单作用（弹簧返回）
阀门基础知识最新课件
41
3.1.2 电动执行机构
电动执行机构一般由电机、减速箱、手操 机构、机械位置指示机构等一些部件组成。 与其他阀门驱动装置相比，电动驱动装置 具有动力源广泛，操作迅速、方便等特点， 并且容易满足各种控制要求。所以，在阀 门驱动装置中，电动装置占主导地位。
阀门基础知识最新课件
(2) 金属材料阀门 如铜合金阀门、铝合金阀门、 铅合金阀门、钛合金阀门铁阀门、碳钢阀门、 低合金钢阀门、高合金钢阀门。
(3) 金属阀体衬里阀门 如衬铅阀门、衬塑料阀门、 衬搪瓷阀门。
阀门基础知识最新课件
5
三、通用分类法
这种分类方法既按原理、作用又按结构划 分，是目前国内、国际最常用的分类方法。 一般分为：闸阀、截止阀、旋塞阀、球阀、 蝶阀、隔膜阀、止回阀、节流阀、安全阀、 减压阀、疏水阀、调节阀。
15
单偏心蝶阀
双偏心蝶阀
阀门基础知识最新课件
三偏心蝶阀
16
2.5 球阀
球阀是由旋塞阀演变而来。 它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
阀门基础知识最新课件
17
球阀只需要用旋转90度的操作和很小的转动力矩 就能关闭严密。完全平等的阀体内腔为介质提供 了阻力很小、直通的流道。球阀最适宜直接做开 闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适 用于水、溶剂、酸和天然气等一般工作介质，而 且还适用于工作条件恶劣的介质，如氧气、过氧 化氢、甲烷、乙烯、树脂等。球阀阀体可以是整 体的，也可以是组合式的。
阀门基础知识最新课件
阀门基础知识培训 ppt课件
阀门基础知识培训
主讲人：张海龙
2016年9月
ppt课件
1
前言
阀门是在流体管道系统中的控制设备。其主要作用是隔离设备和管 道系统、调节流量、防止回流、调节和排泄压力等功能，保护管路的设 备的正常运行。
阀门行业到目前为止，已生产种类齐全的闸阀、截止阀、蝶阀、球 阀、调节阀、旋塞阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀和切 断阀等12大类、3000多个型号、4000多个规格的阀门产品。
料
6 ( 7)
公
阀
称
体
压
材
力
料
17
四、阀门的编号
1 (2) 3
4
5
6 ( 7)
阀门类型
Ｚ：闸阀Ｊ： 截止阀 Ｘ：旋塞阀 Ｈ：止回阀 Ｙ：减压阀 Ａ：安全阀 Q：球阀 D：蝶阀
连接形式
１：内螺纹 ２：外螺纹 ４：法兰 6 ：焊接
驱动形式
3：蜗轮
4：正齿轮 6：气动 7：液动 9：电动 对手轮、手柄式板手等直 接传动的阀门省略本单元
闸阀有以下优点： ①流体阻力小。 ②开闭所需外力较小。 ③介质的流向不受限制。 ④全开时，密封面受工作介质的冲蚀比截止阀小。 ⑤体形比较简单，铸造工艺性较好。
闸阀也有不足之处： ①外形尺寸和开启高度都较大。安装所需空间较大。 ②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。 ③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
8. 垫片
9. 阀杆
10.闸板
11.阀体
ppt课件
24
闸阀的结构
（1）阀体与阀盖
阀体与阀盖多采用法兰连 接。阀体截面形状主要取决于 公称压力。低压阀：扁平状； 高中压阀：椭圆形或圆形。
主讲人：张海龙
2016年9月
ppt课件
1
前言
阀门是在流体管道系统中的控制设备。其主要作用是隔离设备和管 道系统、调节流量、防止回流、调节和排泄压力等功能，保护管路的设 备的正常运行。
阀门行业到目前为止，已生产种类齐全的闸阀、截止阀、蝶阀、球 阀、调节阀、旋塞阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀和切 断阀等12大类、3000多个型号、4000多个规格的阀门产品。
料
6 ( 7)
公
阀
称
体
压
材
力
料
17
四、阀门的编号
1 (2) 3
4
5
6 ( 7)
阀门类型
Ｚ：闸阀Ｊ： 截止阀 Ｘ：旋塞阀 Ｈ：止回阀 Ｙ：减压阀 Ａ：安全阀 Q：球阀 D：蝶阀
连接形式
１：内螺纹 ２：外螺纹 ４：法兰 6 ：焊接
驱动形式
3：蜗轮
4：正齿轮 6：气动 7：液动 9：电动 对手轮、手柄式板手等直 接传动的阀门省略本单元
闸阀有以下优点： ①流体阻力小。 ②开闭所需外力较小。 ③介质的流向不受限制。 ④全开时，密封面受工作介质的冲蚀比截止阀小。 ⑤体形比较简单，铸造工艺性较好。
闸阀也有不足之处： ①外形尺寸和开启高度都较大。安装所需空间较大。 ②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。 ③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
8. 垫片
9. 阀杆
10.闸板
11.阀体
ppt课件
24
闸阀的结构
（1）阀体与阀盖
阀体与阀盖多采用法兰连 接。阀体截面形状主要取决于 公称压力。低压阀：扁平状； 高中压阀：椭圆形或圆形。
《常用阀门基础知识》课件
阀门的安装步骤
包括阀门安装前准备、阀门安 装、阀门试运行和安装调整等 步骤。
阀门的维护与保养
保持阀门的清洁和润滑，对阀 门进行定期检查和维护可延长 和提高阀门的使用寿命。
常见故障及解决方法
1 泄漏
2 动作不灵敏
3 噪音
可能的原因是管道腐蚀、 不当的安装、阀门松动 等。解决方案包括更换 密封件、调整阀门等。
可能的原因有管道堵塞、 阀门抑制力过大、液压 力过低等。解决方案包 括检查并清除管道障碍 物、调整衬垫和螺栓等。
噪音的原因很多，如管 道振动、流体的变态等。 解决方案包括减少管道 振动、改变流体流动方 向等。
结语
阀门是应用广泛的设备，广泛应用于石油、化工、水处理和环境等领域。良好的阀门选择和维护对设备 的正常运行和人员的安全至关重要。
常见阀门的特点和应用领域
截止阀
结构简单、密封可靠，常 用于调节和切断流体的流 量。
止回阀
具有单向流动能力，可防 止反向流动或回流。
调节阀
能够指定精确的流量或压 力，适用于需要精细控制 的场合。
阀门选型的基本原则
1
流量特性
根据流体的流量和阀门通径的匹配，确保设计的流量特性符合工艺要求。
2
温度和压力要求
常用阀门基础知识 PPT 课 件
阀门在工业和日常生活中扮演着重要的角色。使得流体在管道系统中流动和 停止，阀门是确保物质在流动或停留时正常运转的必要设备。
阀门的定义和功能
定义
阀门是一种装置，用于在流体 或气体管道中控制流体或气体 流动的设备。
功能
阀门能够控制管道系统中流体 的流量、压力、方向和其他参 数。
根据工艺要求，选择耐高温、高压的材料，同时也要避免材料在过高或过低的温 度下疲劳和失效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000
第一章 阀门的基本知识
❖ （三）、公称压力
❖
是指与阀门的机械强度有关的设计给定压力，
用PN表示。公称压力系列见下： （单位MPa）
❖ 0.05 0.1 0.25 0.4 0.6 0.8 1.0 1.6 2.0 2.5 4.0 5.0 6.3 10.0 15.0 16.0 20.0 25.0 28.0 32.0 42. 0 50.0 63.0 80.0 100.0 125.0 160.0 200.0 250 .0 335.0
❖ 公称通径系列规定
1 2 3 4 5 6 8 10 15 20 25 32 40 50 65 80 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1800
第一章 阀门的基本知识
❖ 5、启闭力和启闭力矩
❖
启闭力和启闭力矩是指阀门开启或关闭所必须施加的作
用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间
形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆
与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦
力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过
磅级与公称压力的对称关系
磅级Class 150 300 400 公称压力 1.6、 2.5、4.0 PN(MPa) 2.0 5.0 6.3
600 800 900 1500 2500 10 —— 15 25 42
第一章 阀门的基本知识
（四）阀门的主要技术性能
1、强度性能 阀门的强度性能是指阀门承受介质压力的
能力。阀门是承受内压的机械产品，因而必 须具有足够的强度和刚度，以保证长期使用 而不发生破裂或产生变形。
第一章 阀门的基本知识
❖ 2、密封性能
❖
阀门的密封性能是指阀门各密封部位阻止介质泄漏的能
力，它是阀门最重要的技术性能指标。
❖ 阀门的密封部位有三处：启闭件与阀座两密封面间的接
触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。 其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它 将影响阀门截断介质的能力。对于截断阀类来说，内漏是不 允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。 外漏会造成介质的损失，污染环境，形成安全隐患，严重时 还会造成事故。因而阀门必须具有可靠的密封性能。
第二பைடு நூலகம் 阀门的分类
❖ 按压力等级分类：
❖ 真空阀、低压阀（~1.6MPa） ❖ 中压阀（2.5~6.4MPa） ❖ 高压阀（10.0~80MPa） ❖ 超高压阀公称压力PN≥100.0MPa的阀门。 ❖ 按介质工作温度分类：
❖ 高温阀（450℃~） ❖ 中温阀（120~450℃） ❖ 常温阀（-40~120℃） ❖ 低温阀（-100~-40℃） ❖ 超低温阀 （小于-100 C的阀门） ❖ 按阀体材料分类：非金属阀门、金属材料阀门
一般分 闸阀、截止阀、节流阀、仪表阀、
柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止 回阀、减压阀 安全阀、疏水阀、调节阀、 底阀、过滤器、排污阀等
常见阀门
球阀
截止阀
闸阀
蝶阀
止回阀
过滤器
KPF平衡阀
ZYC自力式压差控制阀
排气阀 减压阀
第二节 阀门的分类
❖ 各类阀门的特点
球阀 旋塞阀 截止阀 闸阀
90度开关、启闭迅速、启闭所需力矩小、密封性好、
结构简单、流体阻力小、启闭快速、启闭力矩大、密 封面大
结构简单、密封面不易损伤、启闭力矩大、流体阻力 大、一般流体只能单向流动
流体阻力小、启闭力矩小、介质流动方向不受限制、 结构长度短、密封性能好、密封面易损伤、启闭时间 长高度大、结构复杂
第三节 阀门常用材料
阀体材质通常是以流动介质的压力、温度、腐蚀性和冲刷性为依据的。 大多数的控制阀应用场合需要处理在合理的压力和温度下的相对而言腐蚀 性不太强的流体。铸造碳钢是最常用的阀体材料，如WCB、WCC等
第二节 阀门的分类
❖ 按公称通径分，根据阀门的公称通径可分： ❖ 1． 小口径阀门：公称通径DN<40mm。 ❖ 2． 中口径阀门：公称通径DN50~300mm。 ❖ 3． 大口径阀门：公称通径DN350~1200mm。 ❖ 4． 特大口径阀门：公称通径DN≥1400mm。
第二节 阀门的分类
❖ 既按原理、作用又按结构划分，是目前国际、 国内最常用的分类方法。
第一章 阀门的基本知识
❖ 3、流动性能 ❖ 介质流过阀门后会产生压力损失（既阀门前后
的压力差），也就是阀门对介质的流动有一定的阻 力，为克服阀门的阻力就要消耗一定的能量。从节 约能源上考虑，设计和制造阀门时，要尽可能降低 阀门对介质流动的阻力。 ❖ 4、动作性能 ❖ 动作灵敏度和可靠性 这是指阀门对于介质 参数变化，做出相应反应的敏感程度。对于节流阀、 减压阀、调节阀等用来调节介质参数的阀门以及安 全阀、疏水阀等具有特定功能的阀门来说，其功能 灵敏度与可靠性是十分重要的技术性能指标
阀门基础知识讲座课件一
第一章 阀门的基本知识
第一节 基本定义 （一）、阀门的定义 “阀”的定义是在流体系统中，用来控制
流体的方向、压力、流量的装置。阀门是 使配管和设备内的介质（液体、气体、粉 末）截断或导通、并能控制其流量的装置。
第一章 阀门的基本知识
❖ （二）、公称通径
用作参考的经过圆整的表示口径大小的参数，是指阀 门与管道连接处通道的名义直径，用DN表示。它表示阀门 规格的大小。
程中，所需要的启闭力和启闭力矩是变化的，其最大值是在
关闭的最终瞬时或开启的最初瞬时。
❖ 6、启闭速度
❖ 启闭速度是用阀门完成一次开启或关闭动作所需的时间 来表示。一般对阀门的启闭速度无严格要求，但有些工况对 启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发 生事故，有的要求缓慢关闭，以防产生水击等。
耐高温材料：金属在高温下长期承受载荷，会发生蠕变现象，同时氧 化及晶间腐蚀作用都将加剧，所以选用高温材料时必须考虑材料的热强性 及高温耐腐蚀性，适于高温条件下工作的材料有1Cr18Ni9Ti及 0Cr18Ni12Mo2Ti.
第一章 阀门的基本知识
❖ （三）、公称压力
❖
是指与阀门的机械强度有关的设计给定压力，
用PN表示。公称压力系列见下： （单位MPa）
❖ 0.05 0.1 0.25 0.4 0.6 0.8 1.0 1.6 2.0 2.5 4.0 5.0 6.3 10.0 15.0 16.0 20.0 25.0 28.0 32.0 42. 0 50.0 63.0 80.0 100.0 125.0 160.0 200.0 250 .0 335.0
❖ 公称通径系列规定
1 2 3 4 5 6 8 10 15 20 25 32 40 50 65 80 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1800
第一章 阀门的基本知识
❖ 5、启闭力和启闭力矩
❖
启闭力和启闭力矩是指阀门开启或关闭所必须施加的作
用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间
形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆
与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦
力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过
磅级与公称压力的对称关系
磅级Class 150 300 400 公称压力 1.6、 2.5、4.0 PN(MPa) 2.0 5.0 6.3
600 800 900 1500 2500 10 —— 15 25 42
第一章 阀门的基本知识
（四）阀门的主要技术性能
1、强度性能 阀门的强度性能是指阀门承受介质压力的
能力。阀门是承受内压的机械产品，因而必 须具有足够的强度和刚度，以保证长期使用 而不发生破裂或产生变形。
第一章 阀门的基本知识
❖ 2、密封性能
❖
阀门的密封性能是指阀门各密封部位阻止介质泄漏的能
力，它是阀门最重要的技术性能指标。
❖ 阀门的密封部位有三处：启闭件与阀座两密封面间的接
触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。 其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它 将影响阀门截断介质的能力。对于截断阀类来说，内漏是不 允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。 外漏会造成介质的损失，污染环境，形成安全隐患，严重时 还会造成事故。因而阀门必须具有可靠的密封性能。
第二பைடு நூலகம் 阀门的分类
❖ 按压力等级分类：
❖ 真空阀、低压阀（~1.6MPa） ❖ 中压阀（2.5~6.4MPa） ❖ 高压阀（10.0~80MPa） ❖ 超高压阀公称压力PN≥100.0MPa的阀门。 ❖ 按介质工作温度分类：
❖ 高温阀（450℃~） ❖ 中温阀（120~450℃） ❖ 常温阀（-40~120℃） ❖ 低温阀（-100~-40℃） ❖ 超低温阀 （小于-100 C的阀门） ❖ 按阀体材料分类：非金属阀门、金属材料阀门
一般分 闸阀、截止阀、节流阀、仪表阀、
柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止 回阀、减压阀 安全阀、疏水阀、调节阀、 底阀、过滤器、排污阀等
常见阀门
球阀
截止阀
闸阀
蝶阀
止回阀
过滤器
KPF平衡阀
ZYC自力式压差控制阀
排气阀 减压阀
第二节 阀门的分类
❖ 各类阀门的特点
球阀 旋塞阀 截止阀 闸阀
90度开关、启闭迅速、启闭所需力矩小、密封性好、
结构简单、流体阻力小、启闭快速、启闭力矩大、密 封面大
结构简单、密封面不易损伤、启闭力矩大、流体阻力 大、一般流体只能单向流动
流体阻力小、启闭力矩小、介质流动方向不受限制、 结构长度短、密封性能好、密封面易损伤、启闭时间 长高度大、结构复杂
第三节 阀门常用材料
阀体材质通常是以流动介质的压力、温度、腐蚀性和冲刷性为依据的。 大多数的控制阀应用场合需要处理在合理的压力和温度下的相对而言腐蚀 性不太强的流体。铸造碳钢是最常用的阀体材料，如WCB、WCC等
第二节 阀门的分类
❖ 按公称通径分，根据阀门的公称通径可分： ❖ 1． 小口径阀门：公称通径DN<40mm。 ❖ 2． 中口径阀门：公称通径DN50~300mm。 ❖ 3． 大口径阀门：公称通径DN350~1200mm。 ❖ 4． 特大口径阀门：公称通径DN≥1400mm。
第二节 阀门的分类
❖ 既按原理、作用又按结构划分，是目前国际、 国内最常用的分类方法。
第一章 阀门的基本知识
❖ 3、流动性能 ❖ 介质流过阀门后会产生压力损失（既阀门前后
的压力差），也就是阀门对介质的流动有一定的阻 力，为克服阀门的阻力就要消耗一定的能量。从节 约能源上考虑，设计和制造阀门时，要尽可能降低 阀门对介质流动的阻力。 ❖ 4、动作性能 ❖ 动作灵敏度和可靠性 这是指阀门对于介质 参数变化，做出相应反应的敏感程度。对于节流阀、 减压阀、调节阀等用来调节介质参数的阀门以及安 全阀、疏水阀等具有特定功能的阀门来说，其功能 灵敏度与可靠性是十分重要的技术性能指标

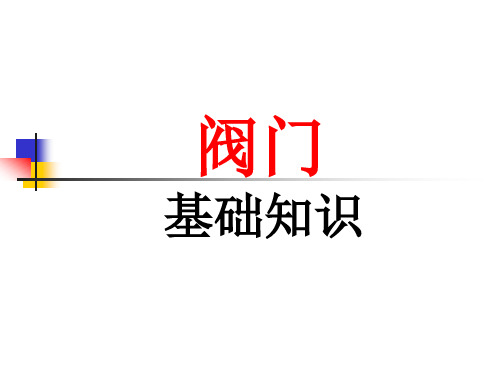

阀门基础知识讲座课件一
第一章 阀门的基本知识
第一节 基本定义 （一）、阀门的定义 “阀”的定义是在流体系统中，用来控制
流体的方向、压力、流量的装置。阀门是 使配管和设备内的介质（液体、气体、粉 末）截断或导通、并能控制其流量的装置。
第一章 阀门的基本知识
❖ （二）、公称通径
用作参考的经过圆整的表示口径大小的参数，是指阀 门与管道连接处通道的名义直径，用DN表示。它表示阀门 规格的大小。
程中，所需要的启闭力和启闭力矩是变化的，其最大值是在
关闭的最终瞬时或开启的最初瞬时。
❖ 6、启闭速度
❖ 启闭速度是用阀门完成一次开启或关闭动作所需的时间 来表示。一般对阀门的启闭速度无严格要求，但有些工况对 启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发 生事故，有的要求缓慢关闭，以防产生水击等。
耐高温材料：金属在高温下长期承受载荷，会发生蠕变现象，同时氧 化及晶间腐蚀作用都将加剧，所以选用高温材料时必须考虑材料的热强性 及高温耐腐蚀性，适于高温条件下工作的材料有1Cr18Ni9Ti及 0Cr18Ni12Mo2Ti.
