隧道施工测量方案一、引言隧道施工测量是隧道工程施工过程中非常重要的一个环节，它是确保隧道工程质量、安全和进度的重要手段。
本文将针对隧道施工测量方案进行详细介绍，包括施工前的准备工作、测量方法和测量设备的选择、测量点的设置和数据处理等内容。
二、准备工作1.制定施工测量计划：在隧道施工前，应制定详细的施工测量计划。
计划应明确测量的目的、方法、内容和时间节点，确保测量工作有序进行。
2.选址和设置基准点：根据实际情况，确定测量的起始点和终点，并在隧道的各个关键位置设置基准点，用以提供准确的参考值。
3.选择合适的测量设备：根据隧道的特点和测量的要求，选择适合的测量设备，包括全站仪、电子级尺、测量仪、GPS等。
确保测量设备的准确性和可靠性。
三、测量方法和测量设备的选择1.隧道纵断面测量：采用全站仪进行测量。
先在基准点上设置测站，然后在各个测点上进行测量，通过测量数据绘制隧道纵断面图。
2.隧道横断面测量：采用全站仪或测量仪进行测量。
将全站仪或测量仪设置在基准点上，然后在隧道横断面上的各个关键位置进行测量，测量数据可以用于绘制隧道横断面图。
3.隧道轴线控制测量：采用全站仪或测量仪进行测量。
首先在基准点上设置测站，然后在隧道的轴线上设置控制点，通过控制点的测量数据进行平面位置的控制。
四、测量点的设置1.控制点的设置：在隧道施工的关键位置，设置控制点。
控制点的设置要符合测量的精度要求，并应尽可能分布均匀。
2.检查点的设置：在隧道施工过程中，可以按照一定的间隔设置检查点。
检查点的设置可以通过地面钉子、探针等方式进行，用于隧道施工过程中的监测。
五、数据处理1.采集测量数据：在测量过程中，及时采集测量数据，并确保数据的准确性和完整性。
2.数据处理和分析：采用专业的测量数据处理软件，对测量数据进行处理和分析。
根据数据的不同要求，进行数据的平差、拟合和对比等操作，得出相应的结果。
3.绘制测量图纸：根据测量数据和处理结果，绘制测量图纸。
隧道测量实施方案
隧道测量实施方案一、背景和目的隧道是地下工程中的一种重要形式，其建设需要进行精确的测量工作来确保施工质量和安全。
本文旨在提出一种隧道测量的实施方案，以保证隧道建设的顺利进行。
二、前期准备工作1.了解隧道设计和施工图纸，明确隧道的设计要求和建设进度。
2.配备必要的测量仪器和设备，包括但不限于全站仪、测量车、激光测距仪等。
3.组织测量团队，确保人员数量足够，并掌握相关测量知识和技能。
三、测量范围和方法1.隧道纵向测量：通过全站仪等测量仪器，测量隧道的纵向平面位置、高程等参数，以确保隧道在垂直方向上的准确性。
2.隧道横向测量：通过全站仪等测量仪器，测量隧道的横向平面位置、宽度等参数，以确保隧道在水平方向上的准确性。
3.隧道内部测量：通过测量仪器和设备，测量隧道内部的各种参数，包括但不限于隧道面积、与地面的距离等。
4.隧道地质测量：通过地质勘探仪器和设备，测量隧道地质情况，包括但不限于岩层的硬度、稳定性等。
四、测量作业流程1.制定测量计划：根据隧道设计和施工进度，制定详细的测量计划，明确测量的范围、方法和时间安排。
2.进行前期准备：组织测量团队，配备必要的仪器和设备，并对其进行校准和检查，确保其正常工作。
3.进行测量工作：按照测量计划，进行测量工作，包括纵向测量、横向测量、内部测量和地质测量等。
4.数据处理和分析：对测量得到的数据进行处理和分析，以得出准确的测量结果，并及时报告给隧道施工方和设计方。
5.定期监测：在隧道建设过程中，定期进行测量监测工作，以及时发现和解决隧道建设中的问题和隐患。
五、质量控制措施1.严格控制测量误差：对测量仪器和设备进行校准和检查，保证其测量的精确性和准确性。
2.合理布设控制点：根据隧道的大小和形状，合理布设控制点和测量网格，在测量过程中及时进行校对和补充。
3.数据交流和共享：与隧道施工方和设计方保持良好的沟通和协作，及时交流和共享测量数据和结果。
4.全员参与质量管理：鼓励全体测量人员参与质量管理，提高工作质量和效率。

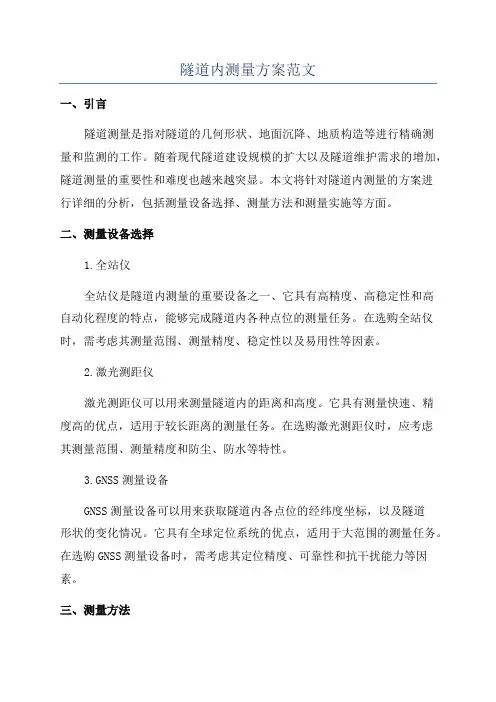

隧道内测量方案范文
隧道内测量方案范文一、引言隧道测量是指对隧道的几何形状、地面沉降、地质构造等进行精确测量和监测的工作。
随着现代隧道建设规模的扩大以及隧道维护需求的增加，隧道测量的重要性和难度也越来越突显。
本文将针对隧道内测量的方案进行详细的分析，包括测量设备选择、测量方法和测量实施等方面。
二、测量设备选择1.全站仪全站仪是隧道内测量的重要设备之一、它具有高精度、高稳定性和高自动化程度的特点，能够完成隧道内各种点位的测量任务。
在选购全站仪时，需考虑其测量范围、测量精度、稳定性以及易用性等因素。
2.激光测距仪激光测距仪可以用来测量隧道内的距离和高度。
它具有测量快速、精度高的优点，适用于较长距离的测量任务。
在选购激光测距仪时，应考虑其测量范围、测量精度和防尘、防水等特性。
3.GNSS测量设备GNSS测量设备可以用来获取隧道内各点位的经纬度坐标，以及隧道形状的变化情况。
它具有全球定位系统的优点，适用于大范围的测量任务。
在选购GNSS测量设备时，需考虑其定位精度、可靠性和抗干扰能力等因素。
三、测量方法1.隧道内部位置测量隧道内部的位置测量是隧道测量的基础，可以通过全站仪或激光测距仪进行。
首先在隧道进口和出口处设置控制点，然后在隧道内部的重要位置进行横断面和纵断面的测量。
测量数据可以用于确定隧道的几何形状和地面沉降情况。
2.隧道地质构造测量隧道地质构造测量是指对隧道内岩石层、断层、节理等地质构造进行测量。
可以通过地质雷达、声波测量或岩芯分析等方法进行。
测量数据可以用于评估隧道内部地质条件的稳定性和可行性。
3.隧道变形监测隧道变形监测是指对隧道内部的位移、收敛和变形等进行监测，以判断隧道结构的安全性和稳定性。
可以通过GNSS测量设备、全站仪或激光测距仪等进行。
监测数据可以用于及时发现和处理隧道变形的问题。
四、测量实施1.前期准备在进行隧道内测量之前，需要进行详细的测量计划和方案的制定。
包括测量任务的确定、测量设备的选择和购置、测量人员的培训和配备等。
隧道工程施工测量方案
隧道工程施工测量方案为了保证隧道工程施工的质量和安全，必须进行准确可靠的测量工作。
本文将针对隧道工程施工测量提出具体的方案。
首先，我们将介绍测量的项目和目的，然后讨论测量的方法和仪器，最后总结测量方案。
一、测量项目和目的隧道工程施工中需要进行的测量项目主要包括：控制测量、偏差测量、质量测量和安全测量等。
控制测量目的在于测量隧道横断面、纵断面和轴线等位置控制点，以确定隧道的几何位置和形状。
偏差测量用于测量隧道施工过程中的偏差，如偏离设计轨道、偏离设计高程等。
质量测量主要是针对隧道施工过程中的质量要求进行检测，如地下水位测量、土层位移监测等。
安全测量用于保障施工现场的安全，如监测隧道围岩的稳定性、检测隧道内部空气质量等。
二、测量方法和仪器1.控制测量方法控制测量主要采用经纬仪、全站仪等仪器进行，可以使用三角测量法、正算法、反算法等方法来测量隧道的几何位置和形状。
2.偏差测量方法偏差测量主要使用全站仪、测距仪等仪器进行，可以使用蓝牙技术将仪器与计算机进行连接，实时反馈测量数据，通过对数据的分析来判断偏差情况。
3.质量测量方法质量测量主要使用水位计、位移传感器等仪器进行，可以设置监测站点，定期对水位、土层位移等进行测量和记录，以监测施工过程中的地下水位和土层变化情况。
4.安全测量方法安全测量主要使用监测传感器、气体检测仪等仪器进行，可以监测隧道围岩的位移、应力等情况，同时可以对隧道内部空气质量进行监测。
三、测量方案总结针对隧道工程施工的测量，我们提出以下方案：在施工前，制定详细的测量计划，包括每个测量项目的具体内容、测量时间和仪器设备的使用等。
在施工过程中，严格按照测量计划进行测量，并及时录入和分析测量数据。
对于出现的偏差和质量问题，要及时采取措施进行整改。
在施工结束后，对整个测量过程进行总结和评估，总结经验教训，并对以后的隧道工程施工提出改进意见。
综上所述，隧道工程施工测量方案需要结合具体的工程情况和要求，采用合适的测量方法和仪器设备，保证测量的准确性和可靠性。
隧道工程贯通测量方案
隧道工程贯通测量方案一、引言隧道是一种地下交通管线建筑，是运输和通信建设的重要组成部分。
它们是连接城市和地区的重要交通枢纽，因此在建设时需要严格的测量和监控。
隧道工程贯通测量是建设过程中的一个关键环节，它可以确保隧道的质量和安全。
二、贯通测量的目的1. 确保隧道贯通的准确性和精度；2. 提供隧道施工地质的实时记录和控制；3. 为后续的施工和设备安装提供准确的数据支持。
三、常用的测量方法1. 钻孔法：通过在隧道两端位置进行钻孔，然后测量钻孔的位置和深度来确定隧道的贯通情况。
2. 微震法：利用地震波检测地下岩层的变化，从而确定隧道的位置和贯通情况。
3. 雷达法：通过使用地质雷达来检测隧道位置和地层情况。
4. GPS定位：利用全球卫星定位系统来测量隧道位置和贯通情况。
5. 激光扫描：使用激光扫描仪来获取隧道内部的三维数据，以确定隧道的位置和形状。
四、测量前的准备工作1. 确定贯通点的位置和方向，以及测量的最佳方法；2. 对待测区域进行地质勘探和勘测，确定地层情况和环境情况；3. 进行现场测量点的设置和标定；4. 确定测量设备和人员的分工和任务。
五、测量过程1. 采用地质勘探工具进行现场勘探，确定贯通点的位置和地质情况；2. 根据贯通点的具体情况选择适当的测量方法；3. 对测量设备进行调试和检验，确保设备的正常工作；4. 对贯通点附近的地质情况进行监测，防止因测量活动引起的地质灾害。
六、测量结果的处理和分析1. 将测量得到的数据进行整理和分析，得出最终的测量结果；2. 进行误差分析和修正，确保测量结果的精确性；3. 将测量结果与实际情况进行对比，发现偏差并进行修正。
七、测量结果的应用1. 测量结果的准确性对于后续的隧道施工和设备安装具有重要作用，可以确保施工的顺利进行；2. 测量结果还可以作为后续隧道维护和管理的重要参考数据，为隧道的安全运营提供保障。
八、总结隧道工程贯通测量是隧道建设过程中不可或缺的重要环节，它对于隧道的质量和安全有着重要的影响。
市政工程隧道测量方案
市政工程隧道测量方案1. 简介本文档旨在提供市政工程隧道测量的方案。
隧道测量是确保隧道工程建设质量和安全的重要环节，通过准确测量隧道的位置、尺寸和形状，可以保证施工进度和质量控制的有效实施。
2. 测量方法为了实现准确的隧道测量，将采用以下方法和工具：2.1 地面控制点测量在隧道工程区域周围设置地面控制点，使用全站仪或GPS设备进行测量。
通过测量地面控制点的坐标，可以建立基准坐标系，并在隧道测量中实现坐标转换和定位。
2.2 钢轨控制测量在隧道内部布设标准长度的钢轨，使用全站仪或测距仪测量钢轨之间的距离。
钢轨的布设和测量将作为隧道内部的基准控制线，用于测量隧道内部的各个要素和结构。
2.3 激光扫描测量使用激光扫描仪对隧道内部进行扫描，获取隧道墙壁、顶部和底部的点云数据。
通过对点云数据进行处理和分析，可以得到隧道内部的几何信息和形状数据，为隧道施工提供重要参考。
3. 数据处理和分析对采集的测量数据进行处理和分析，可以得到以下信息：3.1 隧道的位置和尺寸通过使用测量数据和地面控制点的坐标，可以计算出隧道的位置和尺寸。
包括隧道的长度、宽度、高度以及与地面的相对位置。
3.2 隧道的形状和横断面通过对钢轨控制点的测量数据进行处理，可以绘制隧道的形状和横断面。
这将为隧道施工提供具体的设计要素和辅助参考。
3.3 隧道结构和变形监测利用激光扫描仪获取的点云数据，可以对隧道结构进行三维建模和变形监测。
通过对比时间序列的测量数据，可以及时发现隧道结构的变形情况，为安全评估和维护提供依据。
4. 结论市政工程隧道测量方案主要使用地面控制点测量、钢轨控制测量和激光扫描测量这三种方法。
通过数据处理和分析，可以获得隧道的位置、尺寸、形状以及结构变形等重要信息。
该测量方案将为隧道工程的施工和安全控制提供有效支持。
隧道测量专项施工方案
一、编制说明1. 编制依据本方案依据《隧道工程测量规范》（GB 50026-2018）、《公路隧道施工技术规范》（JTG F60-2009）等相关法律法规和技术标准编制。
2. 编制目的为确保隧道施工过程中测量工作的准确性、及时性和可靠性，制定本隧道测量专项施工方案，指导现场测量工作。
3. 适用范围本方案适用于本隧道工程的施工测量工作。
二、工程概况1. 工程简介本隧道工程位于XXX地区，全长XX公里，隧道最大埋深XX米，设计时速XX公里/小时。
隧道穿越地质复杂，包括灰岩、泥岩、砂岩等多种岩性。
2. 施工测量内容（1）隧道控制测量：包括导线测量、水准测量、GPS测量等；（2）隧道施工测量：包括洞内导线测量、断面测量、高程测量、中线测量等；（3）隧道监控量测：包括围岩位移、隧道收敛、锚杆应力等。
三、施工工艺1. 控制测量（1）导线测量：采用全站仪进行导线测量，确保导线精度满足规范要求；（2）水准测量：采用水准仪进行水准测量，确保水准点精度满足规范要求；（3）GPS测量：采用GPS接收机进行GPS测量，确保GPS点精度满足规范要求。
2. 施工测量（1）洞内导线测量：采用全站仪进行洞内导线测量，确保洞内导线精度满足规范要求；（2）断面测量：采用全站仪进行断面测量，确保断面精度满足规范要求；（3）高程测量：采用水准仪进行高程测量，确保高程精度满足规范要求；（4）中线测量：采用全站仪进行中线测量，确保中线精度满足规范要求。
3. 监控量测（1）围岩位移：采用围岩位移监测仪进行监测，确保围岩位移监测数据准确；（2）隧道收敛：采用收敛计进行监测，确保隧道收敛监测数据准确；（3）锚杆应力：采用锚杆应力计进行监测，确保锚杆应力监测数据准确。
四、施工计划1. 施工进度计划根据隧道工程特点，制定详细的施工进度计划，确保测量工作与施工进度相协调。
2. 材料与设备计划根据测量工作需要，提前准备全站仪、水准仪、GPS接收机、围岩位移监测仪、收敛计、锚杆应力计等测量设备。
隧道测量方案
隧道测量方案隧道测量方案隧道是连接两个地点的地下通道，是城市发展的重要基础设施之一。
而建设隧道时，需要进行准确的测量工作，以保证隧道的质量和安全。
下面是一份隧道测量的方案。
一、测量前的准备1. 梳理隧道设计图纸，了解隧道的布置和设计要求。
2. 对测量设备进行检查和校正，确保其准确度和稳定性。
3. 确定测量的起点和终点，制定测量的路线和分段。
二、地面测量1. 进行地面控制点的建设，以固定的点位作为基准进行测量。
2. 在隧道进口和出口等关键位置，进行大地水准测量，以确定隧道的高程。
3. 使用全站仪等设备，对隧道线路进行测量，测定其平面坐标和高程。
4. 对隧道的纵断面和横断面进行测量，分析地下结构和地质情况。
三、地下测量1. 使用激光测距仪和导向仪等设备，对隧道内部进行测量。
2. 根据测量结果，对隧道内部的结构、固定设施和排水设备进行评估。
3. 在隧道内部进行探测，检查地质情况和隧道稳定性。
四、数据处理与分析1. 将测量数据导入电脑，进行数据处理和分析。
2. 使用专业的软件，生成隧道的平面图、纵断面图和横断面图，并进行综合分析。
3. 根据测量结果，对隧道的设计和施工进行评估，提出改进建议。
五、测量报告1. 撰写测量报告，包括测量方法、仪器使用情况、测量结果和分析等内容。
六、质量控制1. 建立质量控制体系，确保测量过程的准确性和可靠性。
2. 进行定期的质量检查和内部评估，确保测量工作的质量。
通过以上方案，可以保证隧道测量工作的准确性和可靠性，为隧道的设计、施工和运营提供可靠数据支持，确保隧道的质量和安全。
同时，需要在测量过程中注重环境保护和安全措施，确保工作的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大毛坞~屏峰节点输水隧洞Ⅱ标合同编号:隧道施工测量方案编制人：审核人：批准人：施工单位：：浙江省隧洞工程公司日期：2018年1月7日目录一、编制目的 (2)二、工程概况 (2)三、编制依据 (2)四、测量基本要求及相关参数 (3)4.1 基本要求 (3)4.2 测量相关参数 (3)五、测量准备工作 (4)5.1 测量工作流程 (5)5.2 测量机构 (6)5.3 主要测量仪器 (6)5.4 建立测量制度 (8)六、施工测量平面控制网的建立 (10)6.1 交接桩的室内计算 (10)6.2 交接桩的室外复测 (10)6.3 附合导线的平差计算 (10)6.4 平面控制网的加密 (11)6.5 加密桩坐标的确定 (11)6.6 洞内导线的布设 (11)七、施工高程控制网的建立 (13)7.1 交桩水准点的复测 (13)7.2 水准点复测的平差计算 (14)7.3 高程控制网的布设 (15)八、隧道施工测量 (16)8.1 洞口测量 (16)8.2 隧道掌子面施工测量 (16)8.3 隧道贯通测量 (17)8.4 变形监测 (18)8.5 二衬模板施工测量 (19)九、质量保证措施 (20)一、编制目的隧道控制测量是隧道施工管理的重要组成部分，为了保证隧道贯通符合规范要求的误差，并使各项建筑物以规定的精度按照设计位置修建，确保在隧道施工过程中能及时准确为隧道施工提供准确的定位信息、实时监控施工进程中隧道的相关变化量，为隧道施工提供必要的测量数据，以便于根据测量数据适当调整作业进度和措施方法，确保隧道施工顺利准确，施工安全可靠，特制定本方案。
二、工程概况本工程共分为三段：下凉坞支洞及其控制主洞段、东穆坞支洞及其控制主洞段、屏峰出口埋管段。
其中主洞长约为4561m，下凉坞支洞长约为773m，东穆坞支洞长约为659m，埋管段约为372m。
下凉坞支洞将永久保留，作为调压井使用。
隧洞包括砼衬砌段和钢衬段等组成，混凝土衬砌段衬后洞径为5.0m，钢管内衬段洞径为4.0m。
隧洞采用钻爆法施工。
本工程所采用的平面坐标系为1980西安坐标系，高程采用1985国家高程基准。
本工程主要功能是供水，为城市生活和部分工业提供优质原水，以达到改善饮用水品质、提高城市供水保障程度的目的。
三、编制依据国家三、四等水准测量规范（GB/T 12898-2009）；国家三角测量和精密导线测量规范（GB/T 17942-2000）；工程测量规范(GB 50026-2007)；城市测量规范(GJJ 8-99)；水工建筑物地下开挖工程施工技术规范（DL/T5099-1999）；《水电水利工程施工测量规范》（SL 52-93）；业主、设计、监理部门的其它技术要求。
四、测量基本要求及相关参数4.1 基本要求1）在施工测量定位的布局上要做到由“整体到局部”，在程序上要“先控制后碎部”，在精度上要由“高级控制低级”的基本原则。
2）测量组织结构合理，测量总工程师、测量员、项目总工、监理工程师4级控制，人员必须具有相应的资质和丰富的测量工作经验。
3）测量仪器的精度必须满足工程施工对精度的要求。
我公司拟投入的测量仪器详见测量仪器配备表，其精度均满足本工程的精度要求。
4）投入工程使用的测量仪器必须是经具有法定计量检定单位检定合格的测量仪器。
使用中必须保持其经常处于良好状态。
5）测量过程应采用规范的测量记录本进行记录，记录时不得任意涂改，若有记录错误，应在错误的数据上划一条横线，并将正确的数据标注在旁边。
6）记录本上要求填写的内容必须填写完整，以保持测量工作的严肃性和可追溯性。
4.2 测量相关参数表4.2-1 水准测量的主要技术要求:表4.2-2 水准测量测站观测限差:表4.2-3全站仪水平角观测技术要求：等级仪器等级半测回归零差（″）一测回内2c互差（″）同一方向值各测回互差（″）0.5″级仪器 4 8 41″级仪器 6 9 6 四等2″级仪器8 13 9 表4.2-4附合（闭合）导线技术要求见下表：等级最弱点点位中误差测角中误差方位角闭合差测回数全长相对中误差四＜20mm 2.5″±5√n 2 1：35000 注：n为附合路线或闭合环线测站数。
五、测量准备工作施工测量准备工作是保证施工测量全过程顺利进行的重要环节，施工测量准备工作包括：设计图纸的审核、检查各专业图的平面位置、标高是否有矛盾，桩位与轴线是否有冲突，及时发现问题，及时向有关人员反映、及时解决，要求不过夜。
测量控制点的交接与校测、测量仪器的检定与检校。
5.1 测量工作流程5.2 测量机构为了保证测量工作的准确性和及时性，测量工作由项目总工程师全面负责整个工程项目的测量工作，项目部设工程部，每个洞口设一名测量负责人及1-2名测量员。
要求测量人员必须是有实际操作能力，经验丰富的技术人员（工程师）。
测量人员应先全面熟悉设计文件和相关标准、规范，领会设计意图及相关要求，技术部对测量人员要进行详尽的培训和交底，明确工作纪律、标志设置要求和桩标志书写方式以及其它注意事项。
5.3 主要测量仪器1）测量仪器的配备为了保证本工程的测量精度，现场采用了全站仪、光学经纬仪、精密水准仪、自动安平水准仪。
主要测量仪器性能见表5.3-1。
表5.3-1主要测量仪器及性能2）仪器的检验及管理本工程使用的所有仪器，检定周期为一年，均有国家计量监督部门进行校准，检定合格后，方可由测量人员随身携带进驻施工现场，在使用期满一年时，技术部组织相关人员自检，在认定误差未偏离校准状态的前提下，向监理工程师提供仪器的运行、维护、保养及自检记录和在适宜环境条件下工作的记录，证明测量仪器未偏离校准状态经监理工程师签认后方可继续使用，对于偏离校准状态的仪器，及时到国家计量监督部门校准。
3）全站仪的使用与维护全站仪运输、使用、保管时注意事项见表5.3-2表5.3-2全站仪运输、使用、保管时的注意事项1.测量责任制建立测量责任制，明确各个测量人员的工作内容及其责任。
项目部管理人员测量之职责见表5.4-1表5.4-1测量人员职责1）测量外业观测必须用铅笔记录在测量专用的手薄或表格上，测量资料应字迹工整，工程项目、地点、部位、使用仪器、日期、观测记录者姓名等必须齐全，记录的数据和数字应准确无误，严禁涂改，记录不得转抄。
2）控制网的平差计算前应检查计算程序、外业观测资料、输入数据的正确性，计算应进行复核，计算应在设计好的表格中由二人独立进行，相互校核。
3）各种放线定位、施工测量尺寸、数据必须事先计算复核后才能施测于现场，控制点资料和测量资料要按工程项目的施工顺序及部位进行整理，妥善保存。
4）工程竣工测量由工程测量部实施，竣工测量资料要及时提交相关部门。
3.桩位标志使用保护制1）坐标及水准基准点等测量标志桩是放线定位的依据，也是施工的保证，施工测量过程中所设的控制性标桩，在测量作业结束时应立即向施工员交桩，由其采取措施负责保护，测量人员负责监督保护工作。
2）要对全体施工人员进行测量教育，加强保护测量标桩的意识。
3）各级测量人员应经常巡视，发现控制点和标识、标志有毁坏或位移时应及时补设。
4）永久性坐标点、水准点，在每次雨后使用前应全面复测，临时性的点位要经常进行检测，对有变化的点位应将其正确资料及时通知使用人。
六、施工测量平面控制网的建立6.1 交接桩的室内计算本工程每个支洞洞口处设有三个控制点。
根据业主提供的原设桩点资料，先进行室内计算。
算出三点之间的距离，以及两边之间的角度并记录下来。
在进行联测时，测边测角。
比较测量数据和室内计算得角度和边长，进行初步检查。
6.2 交接桩的室外复测本工程将于引水1标的控制点进行联测，以检验交接桩坐标的正确性，确保隧洞能够顺利贯通。
本工程将采用附合导线的形式进行联测。
以屏峰出口处两已知点为起算点，进行测边测角，以白龙山支洞控制点为终边。
联测过程中将东穆坞和下凉坞的控制点加入附和导线中，示意图如下：联测时采用方向观测法进行观测，半测回正镜，半测回倒镜，观测两个测回。
精度要求见表4.2-3。
6.3 附合导线的平差计算根据外业测量数据，对附合导线进行平差处理。
计算方位角闭合差、导线全长相对闭合差。
方位角闭合差要求≤±5√n，导线全长相对闭合差≤1：35000。
如果闭合差均在限差范围内，则进行闭合差的分配，否则重新进行外业复测。
闭合差的分配方法：1.将角度闭合差α按测站数n平均分配到每一个测站，即每一测站观测角度±α/n。
2.L i和导线全长L总比例i/L Y±fy*L i/L X为X增量，fx 为X轴方向误差， Y为Y增量，fy为Y轴方向误差。
闭合差分配完成后，检查各已知点坐标和业主提供的坐标之间的差值是否在限差范围内。
如果在限差范围内，则交接桩平面坐标完成了检核。
6.4 平面控制网的加密1)选点：根据总平面图和小区地形图，在场区外部选择合适的主控制点位。
根据现场场地的实际情况，控制点布设在视野开阔、通视良好、土质坚硬且不易破坏的地方，控制点附近喷射防破坏标志。
洞口平面控制点应该便于向洞内传递坐标，用于向洞内传递方向的洞外联系边不应小于500m。
2)埋石：主控制桩采用底部弯曲的螺纹钢筋植入，用混凝土浇筑作好测量标记。
控控制桩周围用钢管维护，既方便寻找，又能防止施工车辆、人员意外损坏。
6.5 加密桩坐标的确定根据业主提供的经过复核后的控制点为已知点。
采用闭合导线进行施测，原理和附合导线类似，精度要求见4.2-4。
如果闭合差在限差范围内时，可采用平差后坐标为加密桩的坐标，否则重新外业测量，内业数据处理，直到闭合差在限差范围内才能使用。
6.6 洞内导线的布设1.洞内导线点埋设洞内导线点一般采用地下挖坑，然后浇灌混凝图并埋入铁制标心。
这与一般导线点埋设方法基本相同。
但是由于洞内狭窄，施工及运输繁忙，照明差，标志露出地面极易撞坏，故标石顶面应埋设在坑道地面以下10cm～20cm出，且靠近墙边，上面盖上铁板或不易被破坏的东西覆盖保护。
为便于找点使用，应在边墙上用红油漆注明点号，并以箭头指示桩位。
导线点兼做高程点使用，标心顶面应高出桩面5mm左右。
2.洞内导线网的布设洞内平面控制测量应采用导线控制测量方法进行。
洞内控制导线应从测量设计确定的洞外联系边引入，洞内洞外平面控制网宜以边连接。
洞内导线应随施工进度分期布设，建立新一期导线前，应先检测原有控制点。
布网示意图如下：3. 洞内导线观测1）由于洞内尘雾较大，测量前应进行充分通风、避免尘雾。
2）洞口站测角工作宜在夜晚或阴天进行，以避免洞内外温差过大造成的误差影响。
3）洞内测量前应先将仪器开箱放置20分钟左右，让仪器与洞内温度基本一致。
4）仪器和反射镜面应无水雾。
5）目标应有足够的明亮度，受光均匀柔和、目标清晰，避免光线从旁侧照射目标。
