光纤激光切割机,操作规程
光纤激光切割机怎么操作

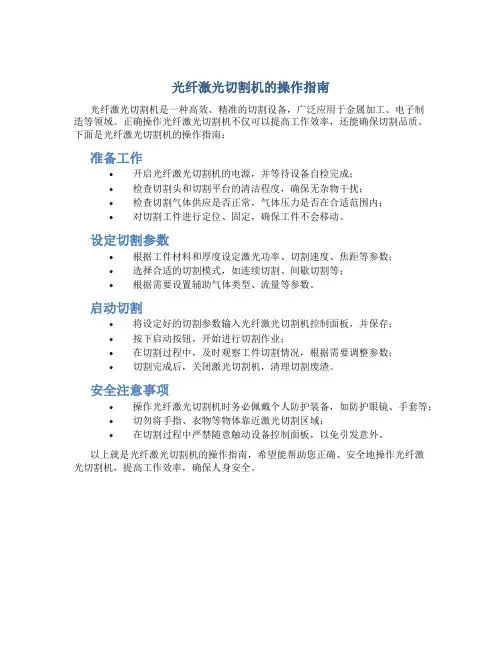

光纤激光切割机的操作指南
光纤激光切割机是一种高效、精准的切割设备，广泛应用于金属加工、电子制
造等领域。
正确操作光纤激光切割机不仅可以提高工作效率，还能确保切割品质。
下面是光纤激光切割机的操作指南：
准备工作
•开启光纤激光切割机的电源，并等待设备自检完成；
•检查切割头和切割平台的清洁程度，确保无杂物干扰；
•检查切割气体供应是否正常，气体压力是否在合适范围内；
•对切割工件进行定位、固定，确保工件不会移动。
设定切割参数
•根据工件材料和厚度设定激光功率、切割速度、焦距等参数；
•选择合适的切割模式，如连续切割、间歇切割等；
•根据需要设置辅助气体类型、流量等参数。
启动切割
•将设定好的切割参数输入光纤激光切割机控制面板，并保存；
•按下启动按钮，开始进行切割作业；
•在切割过程中，及时观察工件切割情况，根据需要调整参数；
•切割完成后，关闭激光切割机，清理切割废渣。
安全注意事项
•操作光纤激光切割机时务必佩戴个人防护装备，如防护眼镜、手套等；
•切勿将手指、衣物等物体靠近激光切割区域；
•在切割过程中严禁随意触动设备控制面板，以免引发意外。
以上就是光纤激光切割机的操作指南，希望能帮助您正确、安全地操作光纤激
光切割机，提高工作效率，确保人身安全。

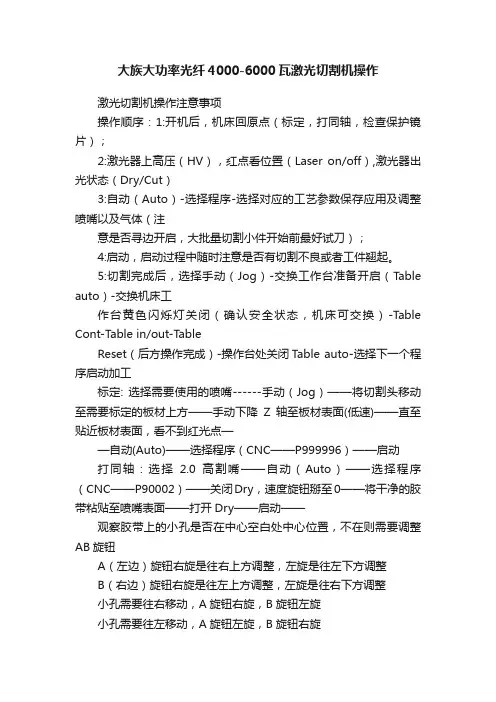

大族大功率光纤4000-6000瓦激光切割机操作
大族大功率光纤4000-6000瓦激光切割机操作激光切割机操作注意事项操作顺序：1:开机后，机床回原点（标定，打同轴，检查保护镜片）；2:激光器上高压（HV），红点看位置（Laser on/off）,激光器出光状态（Dry/Cut）3:自动（Auto）-选择程序-选择对应的工艺参数保存应用及调整喷嘴以及气体（注意是否寻边开启，大批量切割小件开始前最好试刀）；4:启动，启动过程中随时注意是否有切割不良或者工件翘起。
5:切割完成后，选择手动（Jog）-交换工作台准备开启（Table auto）-交换机床工作台黄色闪烁灯关闭（确认安全状态，机床可交换）-T able Cont-Table in/out-TableReset（后方操作完成）-操作台处关闭Table auto-选择下一个程序启动加工标定: 选择需要使用的喷嘴------手动（Jog）——将切割头移动至需要标定的板材上方——手动下降Z轴至板材表面(低速)——直至贴近板材表面，看不到红光点——自动(Auto)——选择程序（CNC——P999996）——启动打同轴：选择2.0高割嘴——自动（Auto）——选择程序（CNC——P90002）——关闭Dry，速度旋钮掰至0——将干净的胶带粘贴至喷嘴表面——打开Dry——启动——观察胶带上的小孔是否在中心空白处中心位置，不在则需要调整AB旋钮A（左边）旋钮右旋是往右上方调整，左旋是往左下方调整B（右边）旋钮右旋是往左上方调整，左旋是往右下方调整小孔需要往右移动，A旋钮右旋，B旋钮左旋小孔需要往左移动，A旋钮左旋，B旋钮右旋小孔需要往上移动，A旋钮右旋，B旋钮右旋小孔需要往下移动，A旋钮左旋，B旋钮左旋自动寻边：自动状态（Auto）下点开Auto border,寻边开启——机床设置里设置好X/Y寻边范围（大概估计一个值，如果再后方不确定就将切割头移动到板材上方，然后点开加工准备，看下X/Y的位置，然后设置X/Y寻边范围，需大于位置数值），选择程序，启动断点返回：先大复位中断程序（Ctrl+R）——处理情况（换喷嘴、换镜片）——自动——机床设置——加工中断返回开启——启动手动切直线：选择程序CNC——P2（X方向直线）P3（Y方向直线）——启动——到边界处手动暂停——大复位停止Ctrl+R （切割长度要自己修改，修改方法如下：数据——选择P2/P3——密码hanspa——修改G01X1000改为G01X----，Y方向G01Y1000改为G01Y---）切割异常处理：首先暂停，大复位——移动切割头到前方——检查工艺参数是否正确/喷嘴中心孔是否圆整/保护镜片是否有污损/同轴（如果这四项无误还是不能切好，检查气体压力/聚焦镜）——处理好之后就断点返回继续切割。
光纤激光切割机操作说明
光纤激光切割机操作说明光纤激光切割机是一种高效、精确的切割设备，被广泛应用于各个行业。
为了能够正确、安全地操作光纤激光切割机，本文将详细介绍光纤激光切割机的操作步骤和注意事项。
一、设备准备在正式操作光纤激光切割机之前，需要进行一系列的设备准备工作。
1. 确保切割机的电源正常接通，且接地良好。
2. 检查激光源和光纤输出是否正常。
3. 检查气源、气压是否正常，气体流量是否充足。
4. 校准切割机的坐标系，确保准确性。
5. 清洁切割机的工作区域，确保无杂物和障碍物。
二、操作步骤1. 打开设备电源，启动切割机系统。
等待系统自检完成。
2. 进入切割软件界面，设置切割参数，如切割深度、切割速度等。
3. 将待切割的材料放置在工作台上，并进行定位固定。
4. 通过切割软件调整切割路径，确保切割轨迹准确。
5. 按下开始按钮，切割机会自动进行切割操作。
在切割过程中，操作人员应保持警惕，确保安全和质量。
6. 切割完成后，关闭设备电源，清理切割后的材料和切割区域。
三、注意事项1. 操作人员在操作光纤激光切割机时，应穿戴合适的防护装备，如防护眼镜、防护服等。
2. 切割机操作人员应经过相关培训，熟悉不同材料的切割参数和安全操作规程。
3. 在操作过程中，切割机周围应保持整洁，防止杂物堵塞气源和光路。
4. 操作人员应随时关注切割机的工作状态，及时调整切割参数和处理异常情况。
5. 在非操作状态下，切割机应及时关闭，以节省能源和延长设备寿命。
6. 凡是超出切割机承载范围的材料，如硬质金属等，切割机不得进行切割操作，以免损坏设备。
通过以上步骤和注意事项，你可以正确、安全地操作光纤激光切割机。
请务必严格遵守操作规程，保障自身安全和设备的正常运行。
如有任何疑问或需要进一步的帮助，请及时咨询相关专业人士。
祝你操作顺利！。

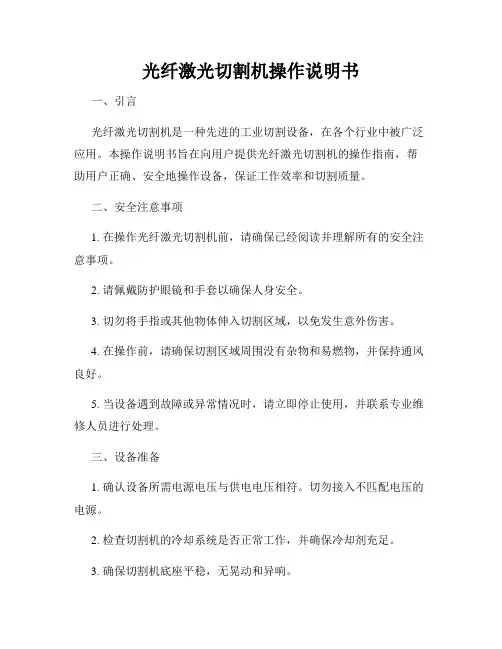

光纤激光切割机操作说明书
光纤激光切割机操作说明书一、引言光纤激光切割机是一种先进的工业切割设备，在各个行业中被广泛应用。
本操作说明书旨在向用户提供光纤激光切割机的操作指南，帮助用户正确、安全地操作设备，保证工作效率和切割质量。
二、安全注意事项1. 在操作光纤激光切割机前，请确保已经阅读并理解所有的安全注意事项。
2. 请佩戴防护眼镜和手套以确保人身安全。
3. 切勿将手指或其他物体伸入切割区域，以免发生意外伤害。
4. 在操作前，请确保切割区域周围没有杂物和易燃物，并保持通风良好。
5. 当设备遇到故障或异常情况时，请立即停止使用，并联系专业维修人员进行处理。
三、设备准备1. 确认设备所需电源电压与供电电压相符。
切勿接入不匹配电压的电源。
2. 检查切割机的冷却系统是否正常工作，并确保冷却剂充足。
3. 确保切割机底座平稳，无晃动和异响。
4. 检查切割头部分是否安装牢固，是否有异常磨损。
四、操作步骤1. 打开电源开关，启动切割机。
2. 登录操作界面，进行设备自检。
确保设备各项功能正常运作。
3. 根据切割要求调整切割头部分的焦距和切割速度。
4. 载入待切割的文件或设计图，并进行切割路径的调整和优化。
5. 点击“开始”按钮开始切割，确保切割区域无人进入。
6. 在切割过程中，请保持观察并确保设备正常工作。
如有异常情况，立即停止切割并进行检查处理。
7. 切割完成后，关闭切割机并断开电源。
五、日常维护1. 每次使用后，请检查切割机表面是否有灰尘和碎屑，如有，请及时清理。
2. 定期检查光纤激光切割机的导轨、皮带和滚珠丝杠的润滑情况，确保正常工作。
3. 如发现任何异常现象，如声音、震动等，应及时联系维修人员进行维护。
4. 定期更换光纤切割头部分耗损严重的零部件，以保证切割质量和效率。
六、故障排除1. 如遇到光纤激光切割机无法启动的情况，请检查电源连接是否松动，电源是否正常。
2. 如出现切割不平整或切割质量不理想的情况，请检查切割头部分是否需要调整或更换。
光纤激光切割机操作流程
光纤激光切割机操作流程一、准备工作在操作光纤激光切割机之前，需要进行以下准备工作：1.检查设备–确保光纤激光切割机处于正确的状态，并且有足够的电力供应。
2.准备工件–准备好待加工的工件，并清洁表面以确保切割效果。
3.准备辅助工具–准备好所需的辅助工具，如量具、夹具等。
4.穿戴个人防护装备–操作人员应穿戴好工作服、手套、护目镜等个人防护装备。
二、操作流程第一步：打开光纤激光切割机1.按下开关，启动光纤激光切割机，确保设备处于正常工作状态。
第二步：加载工件1.将待加工的工件放置在切割台上，并使用夹具固定好位置。
第三步：设定切割参数1.进入设备的控制系统界面，在其中设定切割参数，如切割速度、功率等。
第四步：调整对焦1.使用对焦仪器调整光束焦距，确保光束能够准确聚焦在工件表面上。
第五步：启动切割1.在确认所有设置正确无误后，按下启动按钮开始进行切割操作。
第六步：监控切割过程1.在整个切割过程中，需要时刻监控设备的运行情况，确保切割过程顺利进行。
第七步：完成切割1.切割完成后，停止设备并等待冷却。
三、清理与维护清理1.关闭设备后，及时清理切割台和设备周围的杂物，保持设备清洁。
维护1.定期对设备进行维护保养，包括清洁光学元件、更换易损件等。
四、注意事项1.操作人员应经过培训并熟悉设备操作手册后方可操作光纤激光切割机。
2.切勿对设备进行未经授权的改动。
3.使用设备时需注意安全，避免发生意外事故。
以上为光纤激光切割机的操作流程及注意事项，希望能对您的工作有所帮助。

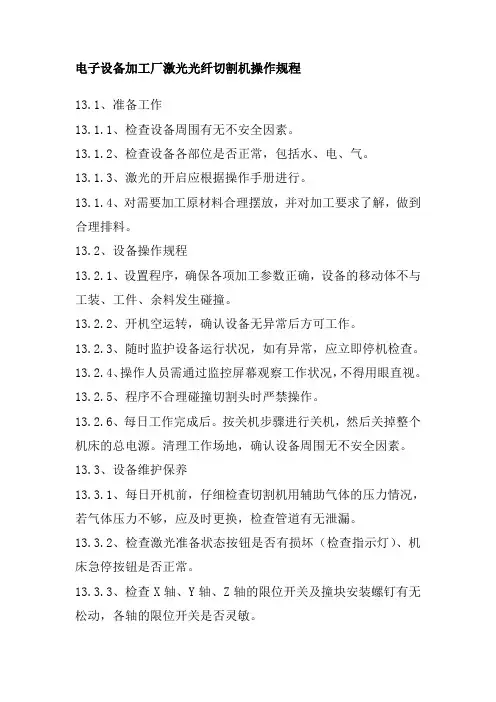

电子设备加工厂激光光纤切割机操作规程
电子设备加工厂激光光纤切割机操作规程13.1、准备工作13.1.1、检查设备周围有无不安全因素。
13.1.2、检查设备各部位是否正常，包括水、电、气。
13.1.3、激光的开启应根据操作手册进行。
13.1.4、对需要加工原材料合理摆放，并对加工要求了解，做到合理排料。
13.2、设备操作规程13.2.1、设置程序，确保各项加工参数正确，设备的移动体不与工装、工件、余料发生碰撞。
13.2.2、开机空运转，确认设备无异常后方可工作。
13.2.3、随时监护设备运行状况，如有异常，应立即停机检查。
13.2.4、操作人员需通过监控屏幕观察工作状况，不得用眼直视。
13.2.5、程序不合理碰撞切割头时严禁操作。
13.2.6、每日工作完成后。
按关机步骤进行关机，然后关掉整个机床的总电源。
清理工作场地，确认设备周围无不安全因素。
13.3、设备维护保养13.3.1、每日开机前，仔细检查切割机用辅助气体的压力情况，若气体压力不够，应及时更换，检查管道有无泄漏。
13.3.2、检查激光准备状态按钮是否有损坏（检查指示灯）、机床急停按钮是否正常。
13.3.3、检查X轴、Y轴、Z轴的限位开关及撞块安装螺钉有无松动，各轴的限位开关是否灵敏。
13.3.4、检查冷水机水箱里的循环水水位，若不足必须及时添加。
13.3.5、检查外光路循环水路有无泄漏现象，必须及时处理泄漏，否则影响光学镜片的寿命。
13.3.6、每天切割完成后，检查聚焦镜镜片有无损伤。
13.3.7、工作完成后，保证设备本部分干净无污痕，设备各部分都不能放置杂物。
13.4、设备安全注意事项13.4.1、按规定穿戴劳动保护用品，在激光束附近必须佩带符合规定的防护眼镜。
13.4.2、在未弄清楚某一材料是否能用激光照射或加热前，不要对其加工，以免产生烟雾和蒸汽的潜在危险。
13.4.3、要将灭火器放在随手可及的地方，不加工时要关掉激光器或关闸；不要在未加防护的激光束附近放置纸张、步或其他易燃物。
光纤切割机操作规程
光纤切割机操作规程
1. 操作前准备
- 确保切割机的电源已接通，并检查电源线的连接是否牢固。
- 检查切割机的刀具是否安装正确，并确保固定牢固。
- 检查切割机的切割区域是否清洁，无杂物和污垢。
2. 操作步骤
1. 打开光纤切割机的主电源开关，待切割机启动完成后，进入主界面。
2. 在主界面上选择相应的切割模式，如单纤模式或多纤模式，根据实际需求进行选择。
3. 将待切割的光纤放置在切割机的夹具上，并确保光纤的位置正确。
4. 调整刀具的切割深度和速度，根据光纤的材料和要求进行合适的设置。
5. 检查切割机的安全装置是否正常运行，如切割区域的防护罩是否关闭。
6. 确认所有操作准备就绪后，按下启动按钮，开始光纤切割过程。
7. 在切割过程中，保持注意力集中，观察切割机的运行情况，
特别是切割区域是否正常运作。
8. 切割完成后，关闭切割机的电源开关，并等待切割机完全停
止运行。
9. 将切割好的光纤取下，并进行必要的检查和测试，确保质量
符合要求。
3. 安全注意事项
- 切割机操作时应戴上适当的防护手套和眼镜，避免意外伤害。
- 切割机工作时，禁止在切割区域附近进行其他操作，保持安
全距离。
- 在切割过程中，如果发现异常情况，如切割区域冒烟或有异响，应立即停机检查并寻求专业维修。
- 切割机长时间运行后，避免过度疲劳，应进行适当的间歇。
- 切割机操作结束后，应及时清理切割区域的残留物和杂物，
保持整洁。
以上就是光纤切割机的操作规程，希望能够帮助您正确使用光
纤切割机，确保操作安全和切割质量。
光纤切割机操作规程
光纤激光切割机操作规程1.范围本规程规定了光纤激光切割机操作的一般要求、特别要求和开关机顺序。
2.一般要求2.1.遵守光纤激光切割机安全操作规程。
严格按照激光器启动程序启动激光器。
2.2.操作者须经过培训，熟悉设备结构、性能，掌握操作系统有关知识。
2.3.按规定穿戴好劳动防护用品，在激光束附近必须佩带符合规定的防护眼镜。
2.4.在未弄清某一材料是否能用激光照射或加热前，不要对其加工，以免产生烟雾和蒸气的潜在危险。
2.5.设备开动时操作人员不得擅自离开岗位或托人待管，如的确需要离开时应停机或切断电源开关。
2.6.要将灭火器放在随手可及的地方;不加工时要关掉激光器或光闸;不要在未加防护的激光束附近放置纸张、布或其他易燃物。
2.7. 开机后应手动低速X、Y、Z轴方向开动机床，检查确认有无异常情况。
2.8．出光前检查铜嘴，保持干净，无堵塞；出光后检查光斑，保持圆是均匀的。
2.9.送料前观察材料有无起拱，材料起拱严重时不可使用，以免撞上激光头，后果严重。
2.10.生产运行前要检查所有准备工作是否到位，保护气是否开启，气压是否达到。
激光是否待命状态。
2.11.在加工过程中发现异常时，应立即停机，及时排除故障或上报主管人员。
2.12.下班后清理抽风斜板铁渣，清理机台灰尘，废料。
3.特别要求3.1材料的厚度不同，使用的扩束镜与聚焦镜也不同，更换扩束镜与聚焦镜时，必须有技术部人员在场，操作者不得私自更换扩束镜与聚焦镜；更换扩束镜与聚焦镜后需要标定。
3.2设备处于自动工作运转中非常危险，绝不可进入机床工作运动区域内。
任何操作过程都必须注意安全。
无论任何时间进入机床运转范围内都可能导致严重的伤害。
3.3每班检查水位，要求至少浸过蒸发器盘管。
3.4机器停止工作，外界环境温度低于0℃时，务必把水放干，腔体、蒸发器、水箱、水泵内不能有积水，防止结冰损坏机器；再次生产启动机器，气温仍很低，腔体或管内仍有少许冰粒，务必用25℃~30℃温水加入水箱，启动循环系统融化冰粒，再进行生产4.开关机顺序4.1开机顺序：打开总开关→打开水箱→开启独立式调高器→开启电脑主机→打开气瓶→开启互换工作台→开启光纤激光器→打开激光切割软件4.2关机顺序：激光头回到机床右下角→关闭激光、光闸→关闭激光切割软件→关闭电脑→关闭水箱→关闭互换工作台→关闭气瓶→关闭调高器→关闭总开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤激光切割机操作规程
一．安全规程
1.严格按照激光器启动程序启动激光器，调光，试切工件。
2.操作者必须经过培训，熟悉切割软件，设备结构，性能，掌握操作系统有关知识。
3.按照规定穿戴好劳动防护用品，在激光束附近必须佩戴符号规定的防护眼睛。
4.设备开动时操作人员不得擅自离开岗位，如的确需要离开时应停机，断开急停按钮下使能。
5.不加工时应关掉激光器或光闸。
6.保持激光器，激光头，机床及周围场地，有序，无油污，工件，材料，废料按规定摆放整齐。
7.气罐使用，应严格遵守气罐监察规程。
开启气罐时，操作者必须站在出气口侧面。
8.维修时，必须严格遵守高压规程。
关掉电源，检查设备故障原因。
9.必须严格遵守消防安全规程。
要将灭火器放在随手可及的位置。
10.在未弄清某一种材料是否能够使用激光照射或切割时，不要对其加工，以免产生烟雾和蒸汽的潜在危险。
11.上下材料时要小心，确保人身安全。
二．操作顺序
开机步骤：
1.总电源。
稳压电源启动。
（查看三相电压平衡度）
2.打开切割气体总阀。
（检测N2和O2是否漏气）
3.开启水冷机。
查看水温和水压是否正常。
（激光器水温25℃，光纤和切割头水温28℃）
4.启动机床电源（钥匙开关）
5.启动激光器。
激光器电源开。
高压开。
（指示灯绿灯亮）
6.操作软件系统启动，机床回零点。
切割头感应器自动或手动标定，执行MDI功能（电压值为9.8V)。
（每天开机时，机床必须回零。
切割头感应器自动或手动标定，执行MDI功能）
7.根据相应的材料，调整焦点位置和跟换喷嘴。
8.手动测试气体N2和O2,确认气体压力是否正常。
9.确认切割程序是否和该材料相符。
10.在（自动界面）调取加工程序，加载切割参数。
11.启动程序，红光走边框。
查看切割程序是否在板材范围里。
12.启动程序，开始加工。
加工过程中要随时注意切割情况，如有切割头可能碰撞或者途径空洞情况要立即暂停，排除故障因素后，才能继续切割。
三．关机顺序：（与开机相反）。
