多介质过滤器操作维护手册范本
多介质过滤器的原理及操作日常维护
多介质过滤器1、工艺原理：多介质过滤器是利用石英砂、无烟煤两种滤料去除原水中的悬浮物，属于普通快滤设备。
含有悬浮物颗粒的水与絮凝剂充分混合，使水中形成胶体颗粒的双电层被压缩。
当胶体颗粒流过多介质过滤器的滤料层时，滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面。
当在滤料表层截留了一定量的污物形成滤膜，随时间推移过滤器的前后压差将会升高，直至失效。
此时需要利用逆向水流反洗滤料，使过滤器内石英砂及无烟煤层悬浮松动，从而使粘附于石英砂及无烟煤表面的截留物剥离并被水流带走，恢复过滤功能。
本工程中使用的双层滤料是在过滤层上部放置较轻的大颗粒无烟煤，下部为大比重的小颗粒石英砂，这样可以充分发挥整个滤层的效率、提高截污能力。
二、日常运行检查：进入正常生产后, 操作人员每小时要定期巡回检查设备现场。
把巡检的结果如实记录下来，与运行记录一起给予总结，作为定期维修的资料。
二、定期检查：设备要进行定期检查, 其目的是为了保证在较长时间内系统安全运行。
本设备是较大型设备，检查作业需要较长时间。
为了缩短定期检查的停车时间，应尽量与原水处理装置其他设备装置的检修同时进行，如发现有异常，要及时处理。
三、滤料更换：● 滤料：（1）无烟煤（上层）：粒径：0.8-1.2mm；厚度：400mm（2）石英砂（下层）：粒径：0.4-0.65mm；厚度：800mm四. 多介质过滤器通用操作步骤：1、设备制水：1.1正洗(一)● 开正洗排水阀MV116。
● 开进水阀MV111。
● 正洗3分钟或出水浊度小于1NTU时正洗合格。
1.2制水● 开出水阀MV112。
● 关正洗排水阀MV116。
● 开始制水。
● 系统运行巡检。
2、设备反洗：2.1 松滤料● 检查反洗水箱的液位是否处于高液位,必须满足过滤器反洗水量的要求。
● 打开反洗排水阀MV114● 启动反洗泵P102。
● 开反洗进水阀MV113，反洗5分钟。
2.2 排水● 关反洗进水阀MV113。
多介质过滤器操作使用说明书
多介质过滤器操作使用说明书北京九大洋水处理技术有限责任公司2010 年 7 月一、概述多介质过滤器设备图如下：二、设备运行设备系统图如下：2－1 设备关口阀门及操作表Array 2.1 运行指标出水指标:浊度<1.0NTU；锰法COD<1.5mg/l；SDI<5(15分钟法)以出水指标及设备进出口压差确定反洗周期。
2.2 运行前的准备设备本体阀门处于关闭状态。
各类表计指示准确。
罗茨风机能正常投运，保证多介质过滤器反洗时有空气擦洗条件。
原水箱前调试合格，原水泵、反洗水泵各泵试转无误。
2.3 运行开设备进水阀，开空气排放阀，投运原水泵，待排空气门漏水时，开正洗排水阀，关闭排空气阀。
正洗排水合格后，开出水阀，关正洗排水阀，向系统供水。
2.4 清洗2.4.1 多介质过滤器的反洗评估依据第一次投运或长时间停运时应清洗。
过滤器进出口总管表压差达0.1MPa，可以进行清洗。
当流量和压差均正常，但过滤器出水浊度超限时应进行清洗。
2.4.2 停运关闭多介质过滤器进水阀，出水阀。
2.4.3 放水开启排空气阀和正洗排水阀，当水位在滤层表面150mm时，关闭正洗排水阀。
2.4.4 空气擦洗开启反洗排水阀，进压缩空气阀，调节空气流量，擦洗5min，然后关闭进压缩空气阀。
2.4.5 反洗开启排空气阀，启动反洗水泵（先开泵入口门，再开泵，待水泵运转正常，再开出口门），反洗进水阀，保持反洗强度为10L/m2.s，待排空气阀溢水时关闭排空气阀。
待反洗水澄清后，约5～10min，关闭反洗排水阀，反洗进水阀，停反洗水泵。
2.4.6 正洗开启进水阀，正洗排水阀，进行正洗，待正洗合格后约20min，关正洗排水阀，转入备用或运行。
多介质过滤器的操作步骤见表2－2说明：上表中“○”表示打开或运行, “×”表示关闭或停运。
符号见表2－1。
2.5 多介质过滤器运行中的注意事项2.5.1定时检测出水指标，如过滤器的出水SDI、浊度、压差等。

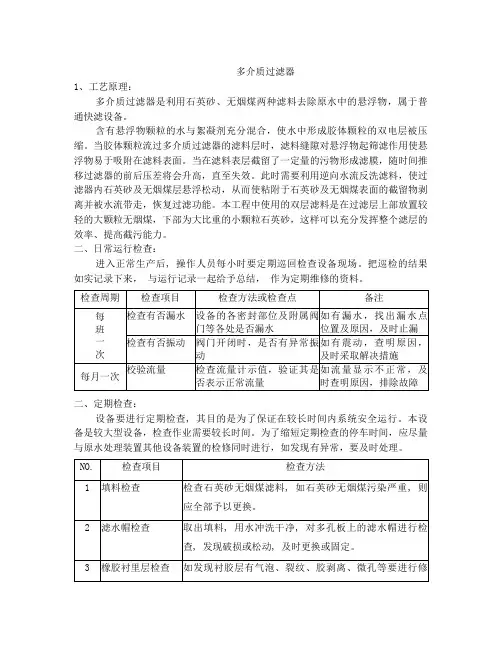

多介质过滤器的原理及操作日常维护
多介质过滤器的原理及操作日常维护Revised by Liu Jing on January 12, 2021多介质过滤器1、工艺原理：多介质过滤器是利用石英砂、无烟煤两种滤料去除原水中的悬浮物，属于普通快滤设备。
含有悬浮物颗粒的水与絮凝剂充分混合，使水中形成胶体颗粒的双电层被压缩。
当胶体颗粒流过多介质过滤器的滤料层时，滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面。
当在滤料表层截留了一定量的污物形成滤膜，随时间推移过滤器的前后压差将会升高，直至失效。
此时需要利用逆向水流反洗滤料，使过滤器内石英砂及无烟煤层悬浮松动，从而使粘附于石英砂及无烟煤表面的截留物剥离并被水流带走，恢复过滤功能。
本工程中使用的双层滤料是在过滤层上部放置较轻的大颗粒无烟煤，下部为大比重的小颗粒石英砂，这样可以充分发挥整个滤层的效率、提高截污能力。
二、日常运行检查：进入正常生产后, 操作人员每小时要定期巡回检查设备现场。
把巡检的结果如实记录下来，与运行记录一起给予总结，作为定期维修的资料。
二、定期检查：设备要进行定期检查, 其目的是为了保证在较长时间内系统安全运行。
本设备是较大型设备，检查作业需要较长时间。
为了缩短定期检查的停车时间，应尽量与原水处理装置其他设备装置的检修同时进行，如发现有异常，要及时处理。
三、滤料更换：滤料：（1）无烟煤（上层）：粒径：0.8-1.2mm；厚度：400mm（2）石英砂（下层）：粒径：0.4-0.65mm；厚度：800mm四. 多介质过滤器通用操作步骤：1、设备制水：1.1正洗(一)开正洗排水阀MV116。
开进水阀MV111。
正洗3分钟或出水浊度小于1NTU时正洗合格。
1.2制水开出水阀MV112。
关正洗排水阀MV116。
开始制水。
系统运行巡检。
2、设备反洗：2.1 松滤料检查反洗水箱的液位是否处于高液位,必须满足过滤器反洗水量的要求。
打开反洗排水阀MV114启动反洗泵P102。
开反洗进水阀MV113，反洗5分钟。
【收藏】多介质过滤器调试、操作、维护作业指导书
多介质过滤器（1）概述本过滤器适用于较大规模的给水和废水过滤处理及循环水的旁滤处理，具有占地面积小、操作简单、不易出故障等特点。
在循环供水系统中使用可改善水质，提高水的循环利用率、达到节约用水的目的。
（2）结构及工艺流程①设备结构过滤器本体主要由壳体、布水器、滤料、滤板及滤帽、布气器、收水器、支腿（或支座)等组成。
②工艺流程A、过滤原水通过过滤器进水口进入布水器,原水中的悬浮物和水一起通过滤层进行过滤，由于滤料的级配颗粒上层大下层小,缝隙沿程变小,截污能力沿程变大。
污水中的颗粒悬浮物被滤层阻挡、吸附在滤料表面,从而实现过滤的目的,通过过滤后的水由设在滤板上的滤帽收集进入下部的清水区，通过出水口排出,从而完成整个处理过程（为了防止石英砂滤料堵塞滤帽，在石英砂下面铺有卵石垫层）。
B、反冲洗当过滤器工作压力比初期高出0。
05MPa时，说明滤料表面集污较多，阻力增大，过滤器需进行反冲洗，关闭过滤进水阀和过滤出水阀，打开过滤器反洗排污阀，排水数分钟使得过滤器内水位降至上视镜中部。
打开反洗进气阀进行气洗，气体将由滤帽杆的下部口进入,通过滤帽均匀分布，滤料在气体的推动下进行膨胀,高强度的相互磨擦，从而达到高强度的气体与水混合冲洗滤料的目的，气洗完毕后关闭反洗进气阀.打开反洗进水阀进行水反洗至排水不浑浊，静止2分钟完成反洗流程，过滤器进入正洗。
C、正洗为保证过滤出水水质,反洗完毕后,正洗3-5分钟至排水清澈。
（4）安装要求罐体直径小于4米的设备，整机出厂,现场安装要求如下：①基础为预埋地脚螺栓设备根据设计图纸检查基础合格报告必须满足设备运行荷载的要求.●∙根据设计图纸检查基础预留孔中心及尺寸。
●∙根据设计图纸检查基础水平度。
●∙将设备预装到位，在底座下垫钢板找平,地脚螺栓安装在设备底座上，确认地脚螺栓的安装位置,并二次灌浆将预留孔填满。
●∙安装外部管线。
●∙按滤料级配划线，装填滤料,滤料表面应平整,约高于装填高度。
多介质过滤器使用维护说明书模板
Mult-media filter 多介质过滤器使用维护说明书宜兴市华电环保设备有限公司目录1.设备名称及型号2.用途及适用范围3.技术参数、结构形式及工作原理3.1总体3.2主要部件13.3主要部件24.设备的安装和调试5.操作和使用6.维护保养与故障排除7.1设备的维护和保养7.1.1 日常维护和保养7.1.2 定期维护和保养7.2设备常见故障及处理办法7.2.1 机械元、部件常见故障8.附表附表1 专用工具明细表附表2主要部件明细表附表3备件、易损件明细表1.设备名称及型号设备名称：多介质过滤器型号：φ3028×4960mm2.用途及适用范围多介质过滤器为水处理系统的预处理设备，适用于浊度在1-10NTU的进水；目的除去水中的悬浮物、颗粒和胶体，降低进水的浊度和SDI值，满足除盐装置后续设备的进水要求；设备可以通过周期性的清洗来恢复它的截污能力。
3.技术参数、3.1总体技术规范表：技术要求：A、过滤器为双层滤料的过滤设备，滤料采用合理级配的天然石英砂与活性炭。
B、过滤器为钢制焊接的圆柱性容器，本体材质为碳钢(Q235-B)，所用主焊缝为埋弧自动焊焊接，封头壁厚≥16mm，筒体壁厚≥14mm，内部采用衬胶材料，设备本体管系钢衬塑。
(排空气管道为不锈钢SS304)。
C、设备进水装置型式为五通梯形绕丝式，为不锈钢304，保证布水均匀，且应有设防止滤料冲跑的滤网。
集水装置为椭封头式。
D、设备需根据反洗膨胀率，60%的膨胀空间。
E、设备本体上设人孔，以便于设备及设备附件的安装检修，人孔数量为2个。
窥视孔数量为2个，窥视孔分别布置在：滤料界面和反洗时膨胀处。
F、设备本体设有滤料卸料口，并带手动阀门。
天然石英砂进口由本体上人孔倒入。
G、进出水管各设一套测压装置，材料为耐腐蚀不锈钢，压力表为不锈钢压力表，量程为 0～1.0MPa。
同时配耐腐蚀取样阀二支，取样槽一个，取样槽材质为不锈钢304。
取样槽排水管接至地沟。

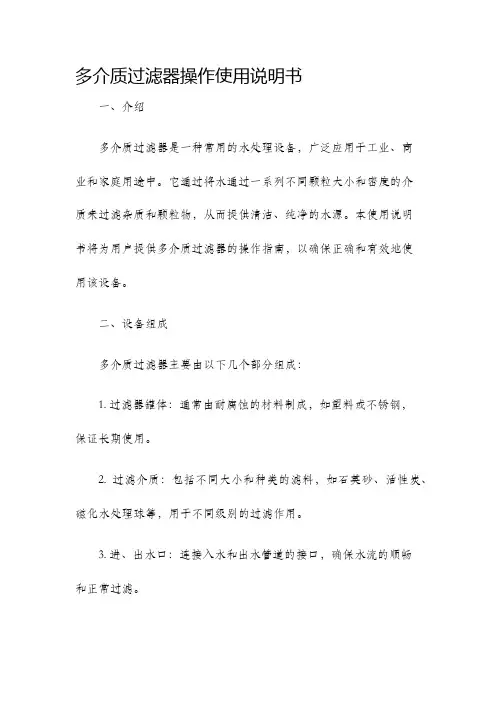

多介质过滤器操作使用说明书
多介质过滤器操作使用说明书一、介绍多介质过滤器是一种常用的水处理设备，广泛应用于工业、商业和家庭用途中。
它通过将水通过一系列不同颗粒大小和密度的介质来过滤杂质和颗粒物，从而提供清洁、纯净的水源。
本使用说明书将为用户提供多介质过滤器的操作指南，以确保正确和有效地使用该设备。
二、设备组成多介质过滤器主要由以下几个部分组成：1. 过滤器罐体：通常由耐腐蚀的材料制成，如塑料或不锈钢，保证长期使用。
2. 过滤介质：包括不同大小和种类的滤料，如石英砂、活性炭、磁化水处理球等，用于不同级别的过滤作用。
3. 进、出水口：连接入水和出水管道的接口，确保水流的顺畅和正常过滤。
4. 控制阀：用于调节水流和控制过滤器的运行模式，如进水、排水和反冲洗等。
5. 管路系统：将过滤器与水源和用水设备连接起来，实现水的循环和过滤。
三、操作步骤1. 确定安装位置：选择一个干燥、通风、平整的地面作为多介质过滤器的安装位置，并确保设备可以方便地连接到水源和用水设备。
2. 连接管路系统：根据提供的管路连接图，按照正确的步骤连接入水和出水管道，并与多介质过滤器的进、出水口紧密连接，确保连接不漏水。
3. 控制阀操作：根据需要调节控制阀的位置，通常设置为“过滤”模式，使水可以顺利通过滤料进行过滤。
在切换模式前，请先关闭水源供应，以避免操作不当造成伤害。
4. 检查滤料状态：定期检查过滤介质的状态，确保其未被过度堵塞和污染。
如发现有大量杂质或颗粒物质，可以进行反冲洗操作，以清洁滤料并恢复其过滤效果。
5. 反冲洗操作：当滤料堵塞严重时，可通过反冲洗操作清洁滤料。
具体的反冲洗步骤请参照设备的说明书。
四、注意事项1. 定期保养与维护：多介质过滤器需要定期进行保养和维护，以确保其正常运行。
请按照设备说明书进行保养操作，并在规定的时间内更换滤料。
2. 注意安全使用：在操作过程中，注意避免受伤和电击。
在切断电源或进行维护时，务必先关闭水源供应，以确保安全。
3. 确保水源质量：多介质过滤器能够有效地去除水中的颗粒物和杂质，但不能改变水源的化学性质。
多介质过滤器安全操作规程模版
多介质过滤器安全操作规程模版一、引言多介质过滤器是一种常见的工业设备，用于对液体或气体中的杂质进行过滤和净化。
由于其操作涉及高压、高温和有害物质，因此必须严格遵守安全操作规程，以确保操作人员和设备的安全。
本文将介绍多介质过滤器的安全操作规程模板。
二、安全操作规程1. 操作人员必须熟悉多介质过滤器的结构、工作原理和操作流程，并接受相关安全培训。
2. 在操作之前，必须检查多介质过滤器的状态是否正常，包括密封状态、气压和液位等。
3. 操作人员必须正确佩戴个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋等。
4. 多介质过滤器的操作必须由经过专业培训的人员进行，禁止未经许可的人员操作设备。
5. 在操作过程中，操作人员必须注意维持清洁的工作环境，防止垃圾或物品堆积导致安全隐患。
6. 在启动多介质过滤器之前，必须确认所有的阀门和管道连接处是否牢固，以免发生泄漏或喷溅。
7. 操作人员必须定期检查多介质过滤器的滤芯和滤网，及时更换损坏或堵塞的部件，以确保过滤效果。
8. 在操作多介质过滤器时，禁止使用锐利或尖锐的物品敲打设备，以免损坏滤芯或导致泄漏。
9. 在操作过程中，操作人员必须注意多介质过滤器的工作温度和压力范围，不得超出设备的承载能力。
10. 在停止运行多介质过滤器之前，必须先切断供电或介质流动，然后按照操作规程依次关闭阀门。
11. 在设备维护和清洁过程中，操作人员必须使用安全可靠的工具和设备，避免因操作不当而导致事故。
12. 多介质过滤器的日常维护和保养必须按照供应商的要求进行，不得随意更换或拆解设备部件。
13. 在紧急情况下，操作人员必须立即停止运行设备，采取适当的应急措施，并及时报告上级主管和相关部门。
14. 操作人员必须遵守企业相关的安全制度和操作规程，严禁违反规定或滥用设备。
15. 操作人员必须定期参加安全培训和演习，提高应急处理能力和自救自护能力。
三、结论多介质过滤器是一项涉及高压、高温和有害物质的工业设备，必须严格遵守安全操作规程，确保操作人员和设备的安全。
多介质过滤器操作和维护手册02
东营联合石化有限责任公司污水处理站
多介质过滤器
操作使用和维护说明
一、多介质过滤器清洗说明：
多介质滤器主要是利用不同粒径的砂层及无烟煤滤层，以达到过滤水中颗粒
杂质达到工艺用水的要求。
由于过滤层在运行一段时间后，滤料吸附饱和后吸附作用会变差，从而导致出水水质变差，因此就要进行气洗、正洗及反冲洗工艺，使滤料恢复活性。
二、多介质过滤器清洗操作程序：
多介质过滤器初次运行前应先对多介质过滤器内滤料进行清洗，清洗分反洗和正洗，反洗操作程序：开启反洗排水阀、反洗进水阀，其余阀门均置于关闭状态（如进水管道压力不够时开启进水水泵），清洗时间约3-5分钟，或观察反洗排放口的出水较清为止。
反洗结束后应先关闭水泵、反洗进水阀，再关闭反洗出水阀。
正洗操作程序：开启原水进水阀、正洗排水阀（其余阀门均置于关闭状态）如管道压力不够时开启进水水泵，清洗时间约1-2分钟，使出水透明。
三、多介质过滤器运行操作程序：
开启出水阀门、原水进水阀门及水泵后即可正常工作，运行时反洗排水阀、反洗进水阀、正洗排水阀均置于关闭状态。
注：在清洗及运行前先打开排气阀，待排气阀出水后即关闭。
四、多介质过滤器运行清洗周期：根据原水水质浊度确定，一般8-14小时对滤层清洗一次。
五、多介质过滤器运行程序表
注：√打开；×关闭
六、多介质过滤器接管示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多介质过滤器操作维护手册
1、工作原理
多介质过滤器，用于原水的除浊处理。
将原水送入装有各级匹配的石英砂的多介质过滤器，利用石英砂的截污能力，可有效地去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/l，以保证后续处理的正常运行。
原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过多介质过滤器时，为砂滤料载留。
多介质过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区（粗砂）、紧密区（细砂），悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。
当多介质过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。
利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。
反洗以进出口压差参数设置来控制反冲洗周期，经验得知一般为一天，具体须视原水浊度而定。
多介质过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均是手动控制操作。
当多介质过滤器运行至进出口压差为0.07MPa时，必须进行反洗。
2、结构特点
设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1400 mm的石英砂。
成套设备的本体外部装置有各种控制阀门和流量计、压力表。
多介质过滤器所填填料包括精制石英砂。
填高如下：
石英砂 0.4-0.6mm 700mm
石英砂 0.6-1.2mm 200mm
石英砂 1.2-2.0mm 200mm
承托层 3.0-5.0mm 300mm
3、技术参数
工作压力：＜0.6Mpa
水压试验：0.75Mpa
进水浊度：＜5mg/L。
出水浊度：＜1mg/L。
工作温度： 5-40℃
运行流速： 6～8m/h
反洗强度： 12~16L/m2·s
填料高度： 1400mm
4、运行操作说明
4.1 开机准备
检查过滤器本体及附属的各种阀门、管路、仪表和各种设备附件是否完好；
检查絮凝剂加药计量箱中药液是否充足；计量泵是否完好；
检查原水泵、电气设备、各种现场仪表及各种附属设施是否完好；
确认各种排放、正洗、反洗等阀门已关闭；
过滤器排气阀门见水后关闭；
4.2、开机运行
运行工作流程：
排气→冲洗→反洗(二) →正洗→制水→反洗(一) →排水→气水擦洗└————————————←——————————┘
注：长时间停运后开车，应从反冲洗（一）工序开始。
4.2.1 排气、冲洗
初次调试时由于设备内部存有空气，故设排气步序。
打开多介质过滤器进水阀、排气阀，至排气阀出水后，关闭排气阀，打开正洗排放阀备用。
设备初始运行时各过滤层无法及时形成，故过滤效果不佳，因此设冲洗步序。
打开过滤器进水阀、正洗排放阀运行至出水浊度≤2mg/L。
4.2.2 运行周期
打开过滤器进水阀、出水阀，开启原水泵、计
量泵。
当运行至进出口压差≥0.07～0.1Mpa或设定
制水量时，运行周期结束。
运行时可根据现场实际
情况来修订。
4.2.3 汽水擦洗
关闭进水阀、出水阀，反洗阀，正洗排放阀，
打开反洗排放阀，进气阀，排气阀，
以10～15 l/s.m2的进气强度（空气压力
1～1.5kg/cm2），同时水以10～15m/h
的流速进行汽水混合擦洗，时间为10分钟左右。
4.2.4 反洗
反冲洗的目的在于使滤层松动，并将滤层所截截留物冲走，从而起到清洁过
滤层的作用。
反冲时间长短和滤层的截污量及反冲流速有关。
反洗排水中不应
含有正常颗粒过滤介质。
反洗时关闭进水阀、出水阀，打开反洗排放阀、反
洗阀，反冲洗时间应以反冲洗排水浊度而定，一般反冲洗至排水浊度＜3mg/l，
且不少于20分钟。
4.2.5 正洗
打开过滤器进水阀、正洗排放阀，运行至出水浊度≤1mg/L，按正洗至排水
浊度≤1mg/l，且不少于30分钟。
4.2.6 排水
打开过滤器排气阀和正洗排放阀，把过滤器内的积水排至滤料层上200mm
处，时间应根据具体情况而定。
多介质过滤器阀门状态表
注：○—表示阀门调节开启；空格表示阀门关闭。
5、维护保养
5.1 安装准备阶段检查
设备及附件在本公司已进行严格的质量检查，经检验合格后发货。
因此对组装成形的设备及附件不作不必要的拆卸和打开。
但应认真对照发货清单。
清点、检查货物，以便安装工序顺利进行。
设备等在运输或开箱时，发现已有涂漆、防锈层损坏，应进行必要的修补。
安装时，在设备本体表面不允许进行电焊、气割作业，以保证内部橡胶衬层不被烧坏。
5.2 试车准备阶段检查
设备在安装、配管、仪表工程全部完工，并在对设备本体及配管的清洗工作结束后，应按照下列检查项目进行检查、维护。
（见表一）
5.3 试车运行调试阶段检查
上述准备阶段的检查结束后，除要求进行试车外，还必须对下列项目进行检查。
（见表二）
5.4 日常运行检查
经过试车、调试进入正常生产后，操作人员每天要定期巡回检查设备现场。
把巡回检查的结果如实记录下来，与运行记录一起给予总结，作为定期维修的资
料。
（见表三）
5.5 定期检查
正常生产一年以后，设备要进行定期检查，定期检查是为了保证第二年一年之内无事故地安全运行。
为了缩短定期检查的停车时间，在检查人员和检修工人人数许可的情况下，尽量与水站其它设备装置的检查同时进行。
检查时如发现有异常，一定要及时处理，并给予解决。
（见表四）
表一
表二
表三
表四。
