甲醛捕捉剂在胶合板涂饰中的应用
环保型胶合板的降醛方法初探

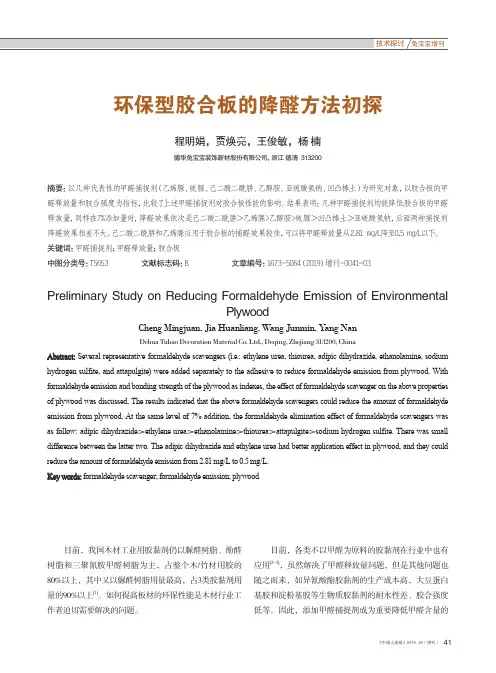

技术探讨兔宝宝增刊环保型胶合板的降醛方法初探程明娟，贾焕亮，王俊敏，杨 楠德华兔宝宝装饰新材股份有限公司，浙江 德清 313200摘要：以几种代表性的甲醛捕捉剂（乙烯脲、硫脲、己二酸二酰肼、乙醇胺、亚硫酸氢钠、凹凸棒土）为研究对象，以胶合板的甲醛释放量和胶合强度为指标，比较了上述甲醛捕捉剂对胶合板性能的影响。
结果表明：几种甲醛捕捉剂均能降低胶合板的甲醛释放量，同样在7%添加量时，降醛效果依次是己二酸二酰肼＞乙烯脲>乙醇胺>硫脲＞凹凸棒土＞亚硫酸氢钠，后面两种捕捉剂降醛效果相差不大。
己二酸二酰肼和乙烯脲应用于胶合板的捕醛效果较佳，可以将甲醛释放量从2.81 mg/L降至0.5 mg/L以下。
关键词：甲醛捕捉剂；甲醛释放量；胶合板中图分类号：TS653 文献标志码：B 文章编号：1673-5064（2019）增刊-0041-03 Preliminary Study on Reducing Formaldehyde Emission of EnvironmentalPlywoodCheng Mingjuan, Jia Huanliang, W ang Junmin, Y ang NanDehua Tubao Decoration Material Co. Ltd., Deqing, Zhejiang 313200, ChinaAbstract: Several representative formaldehyde scavengers (i.e.: ethylene urea, thiourea, adipic dihydrazide, ethanolamine, sodium hydrogen sulfite, and attapulgite) were added separately to the adhesive to reduce formaldehyde emission from plywood. With formaldehyde emission and bonding strength of the plywood as indexes, the effect of formaldehyde scavenger on the above properties of plywood was discussed. The results indicated that the above formaldehyde scavengers could reduce the amount of formaldehyde emission from plywood. At the same level of 7% addition, the formaldehyde elimination effect of formaldehyde scavengers was as follow: adipic dihydrazide＞ethylene urea＞ethanolamine＞thiourea＞attapulgite＞sodium hydrogen sulfite. There was small difference between the latter two. The adipic dihydrazide and ethylene urea had better application effect in plywood, and they could reduce the amount of formaldehyde emission from 2.81 mg/L to 0.5 mg/L.Key words: formaldehyde scavenger; formaldehyde emission; plywood目前，我国木材工业用胶黏剂仍以脲醛树脂、酚醛树脂和三聚氰胺甲醛树脂为主，占整个木/竹材用胶的80%以上，其中又以脲醛树脂用量最高，占3类胶黏剂用量的90%以上[1]。
人造板材游离甲醛清除剂的研究及其应用

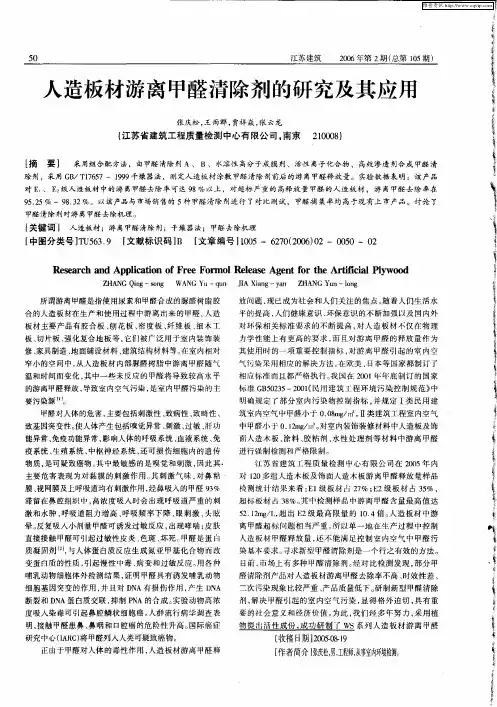

Ｚ Ａ Ｇ Ｑｎ — ｏｇ ＷＡ Ｇ Ｙ — ｕ Ｊ ｉ ｇ—ａ Ｚ Ａ ＧＹ ｎ—ｌ ｇ Ｈ Ｎ ｉｇ ｎ ｓ Ｎ ｕ— ｎ ｑ Ｉ Ｘａ —ｙｎ Ａ ｎ Ｈ Ｎ ｕ —ｏ ｎ
的游离 甲醛释放 ， 导致室 内空气污染 ， 是室 内甲醛污染 的主
要 污染 源 …。 甲醛 对人 体 的危 害 ， 要 包 括 刺 激性 、 病 性 、 畸 性 、 主 致 致
其使 用时 的一 项莺要控 制指标 ， 对游离 甲醛 引起 的窜 内空
气污染采 用相应的解决方法 ． ． 在欧美 、 日本 等国家都制订 了 相应标准 而且都严格执行 。 困在 ２０ 年 年底制订 的 国家 我 ０１
所谓游离 甲醛是指使用尿素和 甲醛合成 的脲醛树脂胶
合 的人造 板材在生产和使用 过程 中游离 【来 的 甲醛 。 叶 Ｉ 人造
放 问题 ， 已成为社会 和人们关注 的焦 点。 现 随着 人们 生活水 平 的提高 ， 人们健康 意识 、 环保 意识的不断加 强以及国 内外 对环保 相关标 准要求 的不 断提高 ， 对人 造板 材不仅 在物理 力学性 能上有 更高 的要 求 ， 而且 对游离 甲醛 的释放 量作 为
进行强制 检测 和严格 限制。 江苏 省建筑 工程质 量检测 中心 有 限公 司在 ２ ０ ０５年 内 对 １０多组 人造木板及饰 面人造木板 游离 甲醛 释放黾样 品 ２
致基 因突变性 。 使人体产生包括嗅觉异常 、 刺激 、 过敏 、 功 肝 能异 常、 免疫功能异常 ， 响人体 的呼吸系统 、 影 血液系统 、 免 疫系统 、 生殖 系统 、 中枢神经 系统 ， 还可损伤 细胞 内的遗传
胶合板压制技术考核试卷
4.分析胶合板在使用过程中，应如何进行维护保养以延长其使用寿命。
（）
标准答案
一、单项选择题
1. C
2. C
3. C
4. D
5. C
6. D
7. B
8. D
9. D
10. C
11. D
12. D
13. D
14. C
15. D
16. D
17. D
18. D
19. D
20. D
二、多选题
1. ABD
2. ACD
2.影响胶合板强度的因素有木材种类、胶黏剂类型、热压工艺等。提高强度的方法包括使用高强度木材、改善胶黏剂性能、增加热压压力等。
3.优化生产工艺如提高自动化程度，使用高效节能设备；设备维护良好，减少停机时间，可降低能耗和提升效率。
4.维护保养措施包括保持干燥、避免直接日晒、定期清洁表面等，以防止胶合板受潮、变形和老化。
C.桃木
D.橡木
2.胶合板生产中使用的主要胶黏剂是什么？（）
A.硅酮胶
B.聚氨酯胶
C.酚醛树脂胶
D.陶瓷胶
3.胶合板压制的温度一般控制在多少度左右？（）
A. 100-120度
B. 120-150度
C. 150-180度
D. 180-200度
4.下列哪个不是胶合板的常见厚度？（）
A. 3mm
B. 9mm
3. ABC
4. ABCD
5. ABC
6. ABCD
7. ABC
8. ABCD
9. ABC
10. ABC
11. ABCD
12. ABCD
13. ABCD
14. ABCD
15. ABC
微囊型甲醛捕捉剂对薄木饰面人造板甲醛释放量的影响
林业工程学报，２０２０，５（１）：８１－８７ＪｏｕｒｎａｌｏｆＦｏｒｅｓｔｒｙＥｎｇｉｎｅｅｒｉｎｇＤＯＩ：１０．１３３６０／ｊ．ｉｓｓｎ．２０９６－１３５９．２０１９０３０１８收稿日期：２０１９－０３－１６㊀㊀㊀㊀修回日期：２０１９－０４－１８基金项目：黑龙江省自然科学基金（Ｃ２０１７００２）；东北林业大学大学生创新创业训练计划项目（２０１８１０２２５００１）㊂作者简介：秦香，女，研究方向为木材科学与工程㊂通信作者：刘玉，女，副教授㊂Ｅ⁃ｍａｉｌ：ｌｉｕｙｕ８２０５２４＠１２６．ｃｏｍ微囊型甲醛捕捉剂对薄木饰面人造板甲醛释放量的影响秦香，刘玉∗，许艺馨，吴淋，黄克俭，黄佳琪，王巍聪（东北林业大学材料科学与工程学院，哈尔滨１５００４０）摘㊀要：随着薄木饰面板在家具㊁装修领域中的使用量越来越大，人造板的游离甲醛释放问题也愈发引起人们关注，现有的甲醛捕捉剂一般只能在短期内发挥效果，而对人造板甲醛的长期释放控制效果并不理想㊂为解决人造板甲醛释放的长期性问题，以尿素为芯材㊁乙基纤维素为壁材制备微囊型甲醛捕捉剂，探讨不同乳化剂及芯壁比制备的微囊型甲醛捕捉剂对饰面人造板甲醛控释效果的影响㊂结果表明，当乳化剂为十二烷基硫酸钠㊁芯壁比为３ʒ１，乳化剂用量１％㊁壁材质量分数３％㊁搅拌速度１０００ｒ／ｍｉｎ时，制备出的微胶囊芯材负载效果最好，负载量达到３６．２４％㊁负载效率为８．０５％㊂采用该微胶囊以２％的质量比与脲醛树脂胶黏剂混配进行饰面板贴面热压时，得到的薄木贴面板的甲醛释放量相比未处理饰面板降低了３７．９％㊂经过２０ｄ后，微胶囊对其饰面板甲醛的释放仍表现出一定的控制效果，饰面板的甲醛释放量为０．９９ｍｇ／Ｌ，仅为未处理饰面板的５６．９％㊂说明用微囊型甲醛捕捉剂对饰面人造板进行处理不仅能够对饰面板中的甲醛进行控释，而且在长期的放置㊁使用过程中也能够持续发挥作用，从而达到降低室内空气中甲醛浓度的目的㊂关键词：薄木饰面板；甲醛释放量；甲醛捕捉剂；微胶囊；长效控释中图分类号：Ｓ７８１．７㊀㊀㊀㊀㊀文献标志码：Ａ㊀㊀㊀㊀㊀开放科学（资源服务）标识码（ＯＳＩＤ）：文章编号：２０９６－１３５９（２０２０）０１－００８１－０７ＥｆｆｅｃｔｏｆｍｉｃｒｏｅｎｃａｐｓｕｌａｔｉｏｎｏｆｆｏｒｍａｌｄｅｈｙｄｅｃａｐｔｕｒｅａｇｅｎｔｓｏｎｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｆｒｏｍｖｅｎｅｅｒｅｄｐａｎｅｌｓＱＩＮＸｉａｎｇ，ＬＩＵＹｕ∗，ＸＵＹｉｘｉｎ，ＷＵＬｉｎ，ＨＵＡＮＧＫｅｊｉａｎ，ＨＵＡＮＧＪｉａｑｉ，ＷＡＮＧＷｅｉｃｏｎｇ（ＭａｔｅｒｉａｌＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇＣｏｌｌｅｇｅ，ＮｏｒｔｈｅａｓｔＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ，Ｈａｒｂｉｎ１５００４０，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｒｅｃｅｎｔｌｙ，ｗｉｔｈｔｈｅｃｏｎｔｉｎｕｏｕｓｉｍｐｒｏｖｅｍｅｎｔｏｆｌｉｖｉｎｇｑｕａｌｉｔｙ，ｐｅｏｐｌｅｐａｙｍｏｒｅａｔｔｅｎｔｉｏｎｏｎｉｎｄｏｏｒｄｅｃｏｒａ⁃ｔｉｏｎｓ．Ｗｏｏｄ⁃ｂａｓｅｄｐａｎｅｌｓａｒｅｗｉｄｅｌｙｕｓｅｄｉｎｔｈｅｆｉｅｌｄｏｆｉｎｄｏｏｒｄｅｃｏｒａｔｉｏｎａｎｄｆｕｒｎｉｔｕｒｅｍａｎｕｆａｃｔｕｒｉｎｇｂｅｃａｕｓｅｏｆｔｈｅｉｒｇｏｏｄｎａｔｕｒｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎｄａｐｐｅａｒａｎｃｅｓ．Ｂｅｃａｕｓｅｍｏｓｔｗｏｏｄ⁃ｂａｓｅｄｐａｎｅｌｓａｒｅｂｏｎｄｅｄｕｓｉｎｇｕｒｅａ⁃ｆｏｒｍａｌｄｅｈｙｄｅｒｅｓ⁃ｉｎｔｈａｔｃａｕｓｅｓｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｆｒｏｍｔｈｅｐａｎｅｌｓ，ｗｈｉｃｈｌｉｍｉｔｓｔｈｅｉｒａｐｐｌｉｃａｔｉｏｎｉｎｔｈｅｉｎｄｏｏｒｅｎｖｉｒｏｎｍｅｎｔ．Ｄｕｅｔｏｔｈｅｉｎｃｏｍｐｌｅｔｅｃｕｒｉｎｇｏｆａｄｈｅｓｉｖｅｓｄｕｒｉｎｇｈｏｔｐｒｅｓｓｉｎｇ，ｔｈｅｆｒｅｅｆｏｒｍａｌｄｅｈｙｄｅｗｏｕｌｄｍｉｇｒａｔｅａｎｄｒｅｌｅａｓｅｆｒｏｍｉｎｎｅｒｔｏｓｕｒｆａｃｅ．Ｉｎａｄｄｉｔｉｏｎ，ｔｈｅｄｅｇｒａｄａｔｉｏｎｏｆｗｏｏｄｃｏｍｐｏｓｉｔｅｓａｌｓｏｐｒｏｄｕｃｅｓａｓｍａｌｌａｍｏｕｎｔｏｆｆｏｒｍａｌｄｅｈｙｄｅ．Ｆｏｒｍａｌｄｅｈｙｄｅｈａｓｂｅｅｎｉｄｅｎｔｉｆｉｅｄａｓｔｈｅｔｙｐｉｃａｌｈａｚａｒｄｏｕｓｃｏｍｐｏｓｉｔｅｔｈａｔｃａｕｓｅｓｃａｎｃｅｒａｎｄｂｉｒｔｈｄｅｆｅｃｔｓｂｙｔｈｅｗｏｒｌｄｈｅａｌｔｈｏｒｇａｎｉｚａｔｉｏｎ．Ｆｏｒｍａｌｄｅｈｙｄｅｉｓｇｅｎｅｒａｌｌｙｒｅｌｅａｓｅｄｓｌｏｗｌｙｆｒｏｍｔｈｅｓｏｕｒｃｅ，ａｎｄｎｅｗｐｒｏｄｕｃｔｓｒｅｌｅａｓｅｔｈｅｇｒｅａｔｅｓｔａｍｏｕｎｔｏｆｆｏｒｍａｌｄｅｈｙｄｅｉｎｔｈｅｆｉｒｓｔｆｅｗｍｏｎｔｈｓ．Ｉｎｏｒｄｅｒｔｏｃｏｎｔｒｏｌｔｈｅｃｏｎｔｉｎｕｏｕｓｒｅｌｅａｓｅｏｆｆｏｒｍａｌｄｅｈｙｄｅｉｎｌｏｎｇｔｅｒｍ，ｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｔｒａｐｐｉｎｇａｇｅｎｔｉｓｕｓｅｄｄｕｒｉｎｇｔｈｅｐｒｏｄｕｃｔｉｏｎａｎｄｉｎｔｈｅｆｉｎａｌｐｒｏｄｕｃｔ．Ｈｏｗｅｖｅｒ，ｆｏｒｍａｌｄｅｈｙｄｅｃａｐｔｕｒｅａｇｅｎｔｓｃａｎｏｎｌｙｗｏｒｋｉｎａｓｈｏｒｔｔｅｒｍ．Ｉｎｏｒｄｅｒｔｏｒｅｄｕｃｅｔｈｅｐｏｔｅｎｔｉａｌｈａｒｍｏｆｆｏｒｍａｌｄｅｈｙｄｅｔｏｈｕｍａｎｈｅａｌｔｈ，ｉｔｉｓｎｅｃｅｓｓａｒｙｔｏｃｏｎｔｒｏｌｔｈｅｌｏｎｇ⁃ｔｅｒｍｒｅｌｅａｓｅｏｆｆｏｒｍａｌｄｅｈｙｄｅ．Ｉｎｔｈｉｓｓｔｕｄｙ，ｆｏｒｍａｌｄｅｈｙｄｅｃａｐｔｕｒｅｍｉｃｒｏｃａｐｓｕｌｅｓｗｉｔｈｕｒｅａａｓａｃｏｒｅｍａｔｅｒｉａｌａｎｄｅｔｈｙｌｃｅｌｌｕｌｏｓｅａｓａｗａｌｌｍａｔｅｒｉａｌｗｅｒｅｄｅｖｅｌｏｐｅｄａｎｄｔｈｅｉｎｆｌｕｅｎｃｅｓｏｆｔｈｅｅｍｕｌｓｉｆｉｅｒａｎｄｗａｌｌｍａｔｅｒｉａｌｒａｔｉｏｏｎｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｓｆｒｏｍｖｅｎｅｅｒｅｄｐａｎｅｌｓｗｅｒｅｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔｔｈｅｍｉｃｒｏｃａｐｓｕｌｅｓｗｉｔｈｔｈｅｏｐｔｉｍａｌｍｏｒｐｈｏｌｏｇｙａｎｄｈｉｇｈｄｅｇｒａｄａｔｉｏｎｅｆｆｉｃｉｅｎｃｙｃｏｕｌｄｂｅｏｂｔａｉｎｅｄｕｎｄｅｒｔｈｅｃｏｎｄｉｔｉｏｎｓｏｆ１％ｓｏｄｉｕｍｄｏｄｅｃｙｌｓｕｌｆａｔｅｅｍｕｌｓｉｆｉｅｒ，３％ｓｈｅｌｌｌｉｑｕｉｄ，３ʒ１ｃｏｒｅ⁃ｓｈｅｌｌｒａｔｉｏａｎｄ１０００ｒ／ｍｉｎｓｔｉｒｒｉｎｇｓｐｅｅｄ．Ｔｈｅｌｏａｄｉｎｇｒａｔｅａｎｄｅｆｆｉｃｉｅｎｃｙｏｆｍｉｃｒｏｃａｐｓｕｌｅｓｒｅａｃｈｅｄ３６．２４％ａｎｄ８．０５％，ｒｅｓｐｅｃｔｉｖｅｌｙ．Ｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｏｆｍｉｃｒｏｃａｐｓｕｌｅｖｅｎｅｅｒｗａｓ３７．９％ｌｏｗｅｒｔｈａｎｔｈａｔｏｆｔｈｅｃｏｎｔｒｏｌｇｒｏｕｐ．Ａｆｔｅｒｅｘｐｏｓｕｒｅｆｏｒ２０ｄ，ｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓ⁃ｓｉｏｎｏｆｔｈｅｔａｂｌｅｔｓｗａｓｓｔｉｌｌｌｏｗ，ｗｉｔｈｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｍａｓｓｃｏｎｃｅｎｔｒａｔｉｏｎｏｆ０．９９ｍｇ／Ｌ，ｗｈｉｃｈｗａｓ５６．９％ｏｆｔｈｅ林业工程学报第５卷ｃｏｎｔｒｏｌｇｒｏｕｐ．Ｔｈｅｍｉｃｒｏｅｎｃａｐｓｕｌａｔｅｄｆｏｒｍａｌｄｅｈｙｄｅｔｒａｐｃａｎｅｆｆｅｃｔｉｖｅｌｙｃｏｎｔｒｏｌｔｈｅｓｈｏｒｔ⁃ｔｅｒｍａｎｄｌｏｎｇ⁃ｔｅｒｍｆｏｒｍａｌｄｅ⁃ｈｙｄｅｒｅｌｅａｓｅｏｆｔｈｅｐａｎｅｌａｎｄｐｌａｙａｎｉｍｐｏｒｔａｎｔｒｏｌｅｉｎｔｈｅｃｏｎｔｒｏｌｏｆｉｎｄｏｏｒａｉｒｅｍｉｓｓｉｏｎ．Ｂｙｃａｐｔｕｒｉｎｇｆｏｒｍａｌｄｅｈｙｄｅｆｏｒａｌｏｎｇｔｉｍｅ，ｔｈｅｍｉｃｒｏｃａｐｓｕｌｅｓｃａｎｅｆｆｅｃｔｉｖｅｌｙｒｅｄｕｃｅｔｈｅｉｎｄｏｏｒｆｏｒｍａｌｄｅｈｙｄｅｃｏｎｔｅｎｔａｎｄｋｅｅｐｔｈｅｉｎｄｏｏｒｆｏｒｍａｌ⁃ｄｅｈｙｄｅｃｏｎｔｅｎｔａｔａｌｏｗｖａｌｕｅｆｏｒａｌｏｎｇｔｉｍｅ，ｔｏｅｆｆｅｃｔｉｖｅｌｙｐｒｅｖｅｎｔｆｏｒｍａｌｄｅｈｙｄｅｆｒｏｍａｆｆｅｃｔｉｎｇｈｕｍａｎｈｅａｌｔｈａｎｄｍａｉｎｔａｉｎｇｏｏｄｉｎｄｏｏｒａｉｒｑｕａｌｉｔｙ．Ｋｅｙｗｏｒｄｓ：ｖｅｎｅｅｒｅｄｐａｎｅｌ；ｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎ；ｆｏｒｍａｌｄｅｈｙｄｅｃａｐｔｕｒｅａｇｅｎｔ；ｍｉｃｒｏｃａｐｓｕｌｅ；ｌｏｎｇ⁃ｔｅｒｍｃｏｎｔｒｏｌｌｅｄｒｅｌｅａｓｅ㊀㊀当前，室内环境已成为影响人类身体健康的五大环境因素之一［１］㊂在室内众多的污染物中，对人体影响最明显的物质就是甲醛，其已被世界卫生组织确定为致癌和致畸形物质，而人造板作为室内用材中使用最普遍的一种材料，由其所释放的甲醛被认为是造成室内甲醛污染的主要元凶［２－３］㊂人造板中的甲醛释放主要来自于胶黏剂中未能参与反应的游离甲醛以及热压时未完全固化产生的部分甲醛，此外，人造板在使用过程中的结构降解也会产生少量的甲醛㊂目前，针对低甲醛释放的脲醛树脂胶的研究还在进一步完善中［４］㊂人造板中甲醛释放造成的室内空气污染是一个长期的㊁累积的过程，其甲醛的释放会受到环境温度㊁湿度等外界条件的改变而处于一个动态的平衡状态，因此，如何开展对甲醛的长期控释引起了广泛的关注［５－６］㊂目前，对室内甲醛的控释主要分为两个方面：一是对产生甲醛的源头进行控制；二是减少空气中的游离甲醛浓度㊂常用的治理方法主要有自然通风净化㊁物理吸附技术㊁臭氧空气净化㊁半导体光催化氧化技术等［７］㊂臧鹏［８］以ＴｉＯ２⁃活性炭纤维对室内甲醛进行处理发现，其在短期内对低浓度的甲醛降解效率可达９９％；倪守领等［９］利用氨对人造板进行降醛处理，取得了可观的成果；周定国［１０］通过在胶黏剂中添加捕捉剂可以降低刨花板的甲醛散发能力，且对板材的主要物理力学性能没有负作用；史福宝等［１１］在Ｅ１级刨花板生产的基础上，不改变原生产工艺条件，添加甲醛捕捉剂５．５ ７．５ｋｇ／ｍ３，使刨花板达到Ｅ０级板的要求㊂在国外，微胶囊技术在各领域的应用发展迅速，使用微胶囊技术对木材防腐剂进行包覆能有效控制木材防腐剂的释放，降低其对环境的污染［１２－１３］㊂Ｆｒｅｄｅｒｉｋｓｅｎ等［１４］制造出了可通过生物降解达到环保效果的微胶囊㊂笔者拟将甲醛捕捉剂进行微胶囊化处理，将微胶囊环保㊁长效等优点与可实现甲醛降解的甲醛捕捉剂有效地结合，并将其应用于饰面人造板的生产中，使其对人造板的甲醛释放起到长期的作用效果㊂本研究以尿素和乙基纤维素为壁材，采用溶剂蒸发法制备微胶囊，通过探讨乳化剂的类型㊁芯壁比等因素对微胶囊的芯材负载影响，挑选较优的合成工艺制备微胶囊，并利用该微胶囊对饰面人造板进行处理，考察微囊型甲醛捕捉剂对饰面板甲醛释放的长期控制效果㊂１㊀材料与方法１．１㊀试验材料与仪器桦木（ＢｅｔｕｌａｐｌａｔｙｐｈｙｌｌａＳｕｋ．）薄木，厚度０．２ｍｍ；５层杨木胶合板，密度０．７ｇ／ｃｍ３㊂尿素购于中海油天野化工；司班６０㊁丙酮㊁乙酰丙酮（质量分数９９％）购于天津市光复精细研究所；甲醛购于丹东市龙海试剂厂；十二烷基硫酸钠购于天津市科密欧化学试剂有限公司；乙酰胺（质量分数９８％）购于上海试剂四厂；脲醛树脂胶黏剂（实验室自制，固含量６５％）㊂７２２Ｎ型可见光分光光度计，上海仪电分析仪器有限公司；ＰＬ２００２型电子分析天平，上海浦春计量仪器有限公司；ＨＨ⁃Ｄ４型数显恒温水浴锅，金坛市双捷实验仪器厂；数显高速分散均质机，上海标本模型厂；ＸＳＺ⁃４ＧＡ型光学显微镜，北京西湾光电科技有限公司；ＪＳＭ⁃７５００Ｆ型扫描电镜，日本电子株式会社；１００，２００和５００ｍＬ烧杯㊁５０ｍＬ容量瓶㊁１０ｍＬ量筒㊁三颈烧瓶㊂１．２㊀试验内容与方法１．２．１㊀微胶囊的制备采用精密分析天平准确称取２．０ｇ乳化剂（司班６０／十二烷基硫酸钠）㊁２．５ｇ乙基纤维素（ＥＣ）置于盛有２００ｍＬ去离子水的烧杯中，在６０ħ恒温水浴中搅拌４０ｍｉｎ至体系分散均匀，然后将烧杯置于冷水浴中冷却一段时间，形成连续相㊂按照芯壁材（尿素为芯材㊁乙基纤维素为壁材）质量比为１ʒ１和３ʒ１的比例称取一定质量的尿素，并分散于盛有１００ｍＬ二氯甲烷的烧杯中，以１０００ｒ／ｍｉｎ的分散速度搅拌０．５ｈ，形成分散相㊂将分散相缓慢加入到连续相中，并升温至３５ħ，保温搅拌３ｈ；然后将体系温度升高到５７ħ，保温搅拌１ｈ；冷却至室温后过滤，并使用正己烷洗涤５次，最后在５０ħ真空２８㊀第１期秦香，等：微囊型甲醛捕捉剂对薄木饰面人造板甲醛释放量的影响烘箱中干燥４８ｈ后备用㊂１．２．２㊀微胶囊处理饰面人造板的制备挑选无缺陷的薄木作为饰面材料对５层胶合板基材进行饰面处理，试验用胶黏剂为脲醛树脂胶黏剂㊂将上述采用不同工艺制备的尿素微胶囊以２％的质量比与胶黏剂进行混合后，以１５０ｇ／ｍ２的施胶量涂覆在基材上，并在热压温度为１２０ħ，热压压力２ＭＰａ，热压时间９０ｓ的条件下进行贴面热压㊂热压后，试件在室温下平衡陈放处理４８ｈ后进行性能测试㊂１．３㊀微胶囊的性能测试及表征１．３．１㊀微胶囊负载量及负载效率测试将上述制备的微胶囊烘干处理２４ｈ后倒入研钵内研碎，精确称取０．１００ｇ的样品置于装有５０ｍＬ蒸馏水的烧杯内浸泡溶解㊂取１０ｍＬ溶解滤液于比色管中，加入１０ｍＬ二甲氨基苯甲醛（ＰＤＡＢ）显色剂，震荡摇匀１０ｍｉｎ后，用可见光分光光度计在４２６ｎｍ处测量吸光度，计算溶液中的尿素浓度㊂用计算得到的尿素浓度乘以稀释倍数，可得微胶囊中包埋的尿素质量，则微胶囊负载量和负载效率的计算如式（１）和（２）所示：负载量＝微胶囊中包埋的尿素质量微胶囊的总质量ˑ１００％（１）负载效率＝微胶囊中包埋的尿素质量加入的尿素总质量ˑ１００％（２）１．３．２㊀微胶囊对甲醛水溶液的降解测试将０．１ｇ微胶囊置于５０ｍＬ容量瓶中，加入质量浓度为１ｍｇ／Ｌ的１０ｍＬ甲醛溶液后在室温条件下静置㊂在静置处理３０，９０，１８０ｍｉｎ后取样，利用可见光分光光度法测定甲醛溶液的浓度，并计算降解效率㊂１．３．３㊀薄木饰面板的甲醛释放量测试参照ＧＢ／Ｔ１７６５７ ２０１３‘人造板及饰面人造板理化性能试验方法“测定薄木饰面板的甲醛释放量㊂测试前将饰面板试样裁边，并利用铝胶带封边，使试样的最终暴露面积为４５０ｃｍ２㊂称取１００ｍＬ蒸馏水放入干燥器的结晶皿中，然后分别放入未经处理的薄木饰面板和经过不同微胶囊处理的薄木饰面板㊂密封放置２４ｈ后，从各结晶皿中分别取出１０ｍＬ液体放入比色管中，分别加入１０ｍＬ乙酰胺和１０ｍＬ乙酰丙酮震荡摇匀；在６０ħ水浴中加热１０ｍｉｎ后取出晾置；然后采用可见光分光光度计测定溶液的吸光度㊂通过式（３）计算甲醛浓度（ｃ）：ｃ＝ｆˑ（Ａｓ－Ａｂ）ˑ１８００／Ａ（３）式中：ｆ为标准曲线的斜率，ｍｇ／ｍＬ；Ａｓ和Ａｂ分别为反应溶液和空白液的吸光度；Ａ为试件表面积，ｃｍ２㊂为评价微胶囊处理对饰面板甲醛释放量的影响，在试验过程中平行进行未处理材测试，并且在试材测试的第１，５和２０天后再次进行甲醛释放量的测定，以评价微胶囊对饰面板甲醛释放的短期及长期作用效果㊂１．３．４㊀尿素微胶囊的形貌表征将不同工艺条件下制备的微胶囊分别固定在载玻片和扫描电镜样品台上，采用光学显微镜和电子显微镜在５００，１０００，７５００倍数下对其微观结构进行观察㊂同时，为进一步了解微胶囊在饰面板中的分布及存在状态，本研究对采用微胶囊处理的薄木饰面板切面的微观形貌进行扫描电镜观察，分析尿素微胶囊对饰面板中甲醛释放控制的作用机理㊂２㊀结果与分析２．１㊀合成工艺对微胶囊性能的影响２．１．１㊀微胶囊的负载量及负载效率分析本研究通过改变芯壁比和乳化剂类型制备尿素微胶囊，即以司班６０为乳化剂㊁芯壁比１ʒ１（以下称为Ａ组）；司班６０为乳化剂㊁芯壁比３ʒ１（以下称为Ｂ组）；十二烷基硫酸钠为乳化剂㊁芯壁比１ʒ１（以下称为Ｃ组）；十二烷基硫酸钠为乳化剂㊁芯壁比３ʒ１（以下称为Ｄ组）的条件制备尿素微胶囊，获得的微胶囊负载量及负载效率如表１所示，乳化剂和芯壁比的方差分析见表２㊂表１㊀不同工艺下的微胶囊负载量及负载效率Ｔａｂｌｅ１㊀Ｔｈｅｌｏａｄｉｎｇｒａｔｉｏａｎｄｅｆｆｉｃｉｅｎｃｙｏｆｍｉｃｒｏｃａｐｓｕｌｅｓｕｎｄｅｒｄｉｆｆｅｒｅｎｔｔｅｃｈｎｏｌｏｇｙ％组别负载量负载效率均值标准偏差均值标准偏差Ａ４．９００．３６３．２７０．８６Ｂ２１．５６４．２１４．７９１．３８Ｃ１７．２５４．７３１１．５０１．６３Ｄ３６．２４７．７０８．０５２．３７表２㊀乳化剂和芯壁比的方差分析Ｔａｂｌｅ２㊀Ｖａｒｉａｎｃｅａｎａｌｙｓｉｓｏｆｅｍｕｌｓｉｆｉｅｒａｎｄｃｏｒｅ⁃ｗａｌｌｒａｔｉｏｓ差异源离均差平方和自由度均方Ｆ统计量显著性乳化剂５４８．３７１１５４８．３７１２４．３０∗∗芯壁比９５３．０１４１９５３．０１４４２．２３∗∗误差２０３．０９９９总计１７０４．４８４１１㊀注：∗∗表示在０．０１水平上极显著㊂下同㊂３８林业工程学报第５卷㊀㊀从试验结果（表１㊁２）可以看出，利用溶剂挥发法制备尿素为芯材㊁乙基纤维素为壁材的微胶囊时，改变微胶囊的芯壁比及乳化剂的类型，对微胶囊芯材的负载量有着明显的影响，尿素微胶囊的负载效率范围为３．２７％ １１．５０％㊂采用十二烷基硫酸钠作为乳化剂制备的微胶囊相比司班６０乳化剂制备的微胶囊的芯材负载量及负载效率均较高，其芯材负载效率为１７．２５％ ３６．２４％㊂以司班６０为乳化剂制备微胶囊，当芯壁比为１ʒ１时，其芯材负载量较低，仅为４．９０％，提高芯材比例至芯壁比为３ʒ１时，负载量明显提高至２１．５６％㊂采用十二烷基硫酸钠作为乳化剂制备微胶囊时可同样发现，提高芯材比例能够明显增加芯材的负载量㊂乳化剂作为一种双亲分子，具有一个亲油端及一个亲水端，在体系中，十二烷基硫酸钠的亲水亲油平衡值（ＨＬＢ值）大于司班６０，说明十二烷基磺酸钠亲水性更强㊂因此，以其作为乳化剂制备的微胶囊在水溶液分散体系中的分散能力大于司班６０，这可以提高尿素溶解在分散相中的效率，表现出较强的乳化能力㊂２．１．２㊀微胶囊对甲醛水溶液的降解效率将上述采用４种工艺条件制备的尿素微胶囊０．１ｇ分别添加到１０ｍＬ质量浓度为１ｍｇ／Ｌ的甲醛水溶液中，并在溶解３０，９０，１８０ｍｉｎ后进行甲醛水溶液的质量浓度测试，试验结果如表３所示㊂表３㊀不同尿素微胶囊处理甲醛水溶液的质量浓度Ｔａｂｌｅ３㊀Ｍａｓｓｃｏｎｃｅｎｔｒａｔｉｏｎｏｆｆｏｒｍａｌｄｅｈｙｄｅｉｎａｑｕｅｏｕｓｓｏｌｕｔｉｏｎｔｒｅａｔｅｄｗｉｔｈｄｉｆｆｅｒｅｎｔｕｒｅａｍｉｃｒｏｃａｐｓｕｌｅｓｍｇ／Ｌ时间／ｍｉｎ空白组Ａ组Ｂ组Ｃ组Ｄ组均值标准偏差均值标准偏差均值标准偏差均值标准偏差均值标准偏差３００．９９１０．００３８０．７１７０．００６００．５６６０．００２００．６５５０．００９００．５１８０．００８０９００．９８８０．００１４０．７０３０．００２００．５４１０．００５００．６５１０．００５００．５１１０．００７０１８００．９８８０．００３８０．６９５０．００４００．５２４０．００５００．６２９０．０１５００．５０７０．００４０㊀㊀从试验结果可以看出，与未添加微胶囊的甲醛水溶液相比，添加微胶囊的甲醛水溶液的质量浓度明显较低，添加微胶囊的样本在放置３０ｍｉｎ后，甲醛水溶液平均降解率分别为２７．６％，４２．９％，３３．９％，４７．７％；在放置１８０ｍｉｎ后，甲醛水溶液平均降解率分别为２９．７％，４７．０％，３６．３％，４８．７％㊂可以看出，随着时间的推移，微胶囊对甲醛水溶液的降解持续进行，但趋势渐渐平缓㊂这主要是由于随着时间的延长，被包裹的芯材尿素通过小孔洞和缝隙持久缓慢地释放出来，与甲醛溶液发生反应；同时，游离甲醛也可通过缝隙和小孔洞渗入微胶囊中与芯材尿素发生反应，进而降低甲醛的浓度，达到缓慢的降醛作用㊂２．１．３㊀微胶囊微观形貌表征微胶囊表观形貌对芯材与甲醛的作用效果具有重要影响［１５］㊂若壁材无法包覆芯材或表面孔隙过大，会使芯材过快消耗，达不到长期控制的效果；若壁材没有孔隙，则芯材无法释放，亦达不到作用效果㊂本试验利用光学显微镜和扫描电子显微镜对试验得到的不同条件下制备的尿素微胶囊进行表面形貌表征，结果如图１所示㊂从图１中的微胶囊成囊数量来看，以十二烷基硫酸钠为乳化剂制得的微胶囊的数量在视野范围内多于以司班６０为乳化剂制得的微胶囊，并且在溶液中的分散更为均匀㊂采用相同的乳化剂进行乳化分散制备微胶囊时，随着芯壁比增大，微胶囊成囊数量也呈现增多的趋势，这主要是由于十二烷基硫酸钠的ＨＬＢ值大于司班６０㊂从理论上看，ＨＬＢ值越大，亲水性越强，所以在以水为主要溶剂的溶液中能够更好地融合，使微胶囊在溶液中更加分散㊂同时，从图１中可以观察到，以司班６０为乳化剂制备的微胶囊之间有明显的粘连现象㊂当提高芯材的比例时，虽然黏连现象有所改善，但单个微囊的整体成球性并不理想，壳壁有凹陷的情况发生㊂当采用十二烷基硫酸钠做乳化剂制备微胶囊时，能够形成明显的球状微胶囊，微胶囊的黏连现象有所改善，视野中有单个结构完整的球状微胶囊存在于体系中㊂此外，在微胶囊表面存在一些细小的孔隙，这些孔隙通道可以使板材内的甲醛气体分子随着水蒸气的迁移进入到微胶囊内部，从而与内部的尿素发生作用，进而达到降解甲醛的目的㊂同时，采用司班６０为乳化剂㊁芯壁比为１ʒ１时制备的微胶囊，其粒径分布范围为９．５０ ２０．９８μｍ，平均粒径为１５．４４μｍ；提高芯壁比至３ʒ１时，粒径分布范围为１３．１２ ２０．５０μｍ，平均粒径为２０．０３μｍ㊂以十二烷基硫酸钠为乳化剂㊁芯壁比１ʒ１时制备的微胶囊粒径范围为１０．２５ ２６．２５μｍ，平均粒径为１６．６９μｍ；当提高芯壁比至３ʒ１时，粒径分布范围为９．５８ ４１．０５μｍ，平均粒径为１７．６２μｍ㊂４８㊀第１期秦香，等：微囊型甲醛捕捉剂对薄木饰面人造板甲醛释放量的影响注：圈示为微胶囊㊂下同㊂图１㊀不同原料制备的微胶囊Ｆｉｇ．１㊀Ｍｉｃｒｏｃａｐｓｕｌｅｓｐｒｅｐａｒｅｄｗｉｔｈｄｉｆｆｅｒｅｎｔｒａｗｍａｔｅｒｉａｌｓ２．２㊀微胶囊对饰面板甲醛释放量的影响２．２．１㊀微胶囊处理饰面板的甲醛释放量对采用尿素微胶囊处理的薄木饰面板与未经微胶囊处理的薄木饰面板进行甲醛释放量的测定，结果如图２所示㊂图２㊀饰面板甲醛释放量的变化Ｆｉｇ．２㊀Ｃｈａｎｇｅｓｏｆｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｆｒｏｍｄｅｃｏｒａｔｉｖｅｐａｎｅｌｓ在饰面板热压陈放处理后的第１天进行甲醛释放量的测定发现，未进行微胶囊处理的薄木贴面板其平均甲醛质量浓度为１．７４ｍｇ／Ｌ，超出可以室内直接使用的Ｅ１级别标准（１．５ｍｇ／Ｌ）㊂采用微胶囊处理的薄木饰面板其甲醛释放量相对较低，其中，以十二烷基硫酸钠为乳化剂㊁芯壁比为３ʒ１制备的微胶囊处理下饰面板的甲醛释放量为１．１３ｍｇ／Ｌ，是未处理板材的６４．９％㊂而且随着饰面板陈放时间的延长，甲醛释放量持续降低，在对饰面板陈放２０ｄ后进行甲醛释放量的测定中发现，以十二烷基硫酸钠为乳化剂㊁芯壁比３ʒ１条件制得的微胶囊处理薄木饰面板甲醛释放量降低得最多，达到０．７５ｍｇ／Ｌ㊂为分析微胶囊的加入对饰面板甲醛释放量是否有显著性影响，对试验数据进行方差分析，结果如表４所示㊂从方差分析结果可以看出，采用微胶囊处理饰面板对板材内的甲醛释放水平有显著影响，而且这一影响不仅表现在短期内，还会长期发挥显著的作用㊂此结果与段红云［１６］采用三聚氰胺微胶囊改性胶黏剂进行人造板的甲醛控释研究一致，都可以通过微胶囊芯材材料与体系中的游离甲醛作用，达到抑制甲醛释放的功效㊂人造板中的游离甲醛释放可以看作是在材料内部多尺度孔隙结构中的传质扩散迁移，将甲醛捕捉剂添加到表面饰面层中，使得游离甲醛在向外界扩散的过程中需穿透饰面阻隔层才可到达空气接触面㊂而在此过程中，微胶囊的表面孔隙结构为游离甲醛的迁移提供了路径，增加了其与芯材作用而降解的条件，同时，微胶囊存在的传质体系中传质阻力变大，也延缓了甲醛的扩散速率，饰面板材表现出较低的甲醛释放现象㊂表４㊀甲醛释放量方差分析Ｔａｂｌｅ４㊀Ｖａｒｉａｎｃｅａｎａｌｙｓｉｓｏｆｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎ差异源离均差平方和自由度均方Ｆ统计量显著性组间２．８８４１２．８８４１５４０．７６６∗∗组内０．０４１２２０．００２总计２．９２５２３２．２．２㊀微胶囊处理饰面板微观形貌的表征为进一步了解微胶囊在饰面板中对甲醛控释的作用情况，对饰面层的微观形态进行扫描电镜分析，结果如图３所示㊂由图３可以看出，采用司班６０为乳化剂制备５８林业工程学报第５卷图３㊀不同原料制备的微胶囊ＳＥＭ图Ｆｉｇ．３㊀ＳＥＭｉｍａｇｅｓｏｆｍｉｃｒｏｃａｐｓｕｌｅｓｐｒｅｐａｒｅｄｗｉｔｈｄｉｆｆｅｒｅｎｔｒａｗｍａｔｅｒｉａｌｓ的微胶囊在饰面层中，其球形结构基本被破坏；而采用十二烷基硫酸钠为乳化剂制备的微胶囊表观结构相对稳定，仍有部分球状结构的微胶囊被保留下来，但由于乙基纤维素壁材本身的囊壁强度不高，留存的微胶囊表面相对粗糙，原有的褶皱㊁缝隙和细小孔洞的界限不清晰，但并不影响微胶囊内部的尿素通过这些缝隙和孔洞缓慢释放，进而与人造板中的游离甲醛发生作用㊂当芯壁比为３ʒ１时，更多的微胶囊芯材保留在饰面层中，这有利于其对饰面板中的甲醛进行有效降解，而拥有稳定性结构的微胶囊将会对甲醛的控释起到更明显㊁更持久的作用㊂３㊀结㊀论本试验采用不同工艺合成微囊型甲醛捕捉剂，并通过与胶黏剂混配的方式将其应用到薄木饰面板中，得到能够有效降低甲醛释放的薄木饰面板㊂在采用溶剂蒸发法制备以尿素为芯材㊁乙基纤维素为壁材的微胶囊时，以十二烷基硫酸钠为乳化剂，控制芯壁比为３ʒ１获得的微胶囊芯材负载量最高，为３６．２４％，其对甲醛水溶液的降解效率在１８０ｍｉｎ内可达４８．７％㊂该工艺得到的微胶囊整体呈现出良好的球状结构，表面形成的褶皱㊁缝隙和细小孔洞能够让芯材中的甲醛捕捉剂更好地与游离甲醛作用㊂采用该微胶囊对薄木饰面板进行处理，可实现对饰面板中的甲醛释放达到有效的控释㊂相比于未处理板材，该微胶囊处理饰面板在１ｄ的甲醛释放量仅为１．１３ｍｇ／Ｌ，在２０ｄ后其控释效果依然明显，仅为未处理板材的５６．９％㊂采用微囊型甲醛捕捉剂对饰面人造板进行处理，可利用胶囊壁材表面的孔隙通道使游离甲醛与芯材物质逐步作用，进而达到对饰面板中甲醛的控释，而且在长期的放置㊁使用过程中能够持续发挥作用，达到降低室内空气中甲醛浓度的目的㊂参考文献（Ｒｅｆｅｒｅｎｃｅｓ）：［１］李翠林，王传娥，王莹，等．居民室内甲醛污染现状调查与分析［Ｊ］．甘肃联合大学学报（自然科学版），２０１３，２７（３）：２９－３２．ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７２－６９１Ｘ．２０１３．０３．００９．ＬＩＣＬ，ＷＡＮＧＣＥ，ＷＡＮＧＹ，ｅｔａｌ．Ｓｕｒｖｅｙａｎｄａｎａｌｙｓｉｓｏｎｔｈｅｓｔａｔｕｓｏｆｉｎｄｏｏｒａｉｒｆｏｒｍａｌｄｅｈｙｄｅｃｏｎｔａｍｉｎａｔｉｏｎａｍｏｎｇｒｅｓｉｄｅｎｔｉａｌａｐａｒｔｍｅｎｔｓ［Ｊ］．ＪｏｕｒｎａｌｏｆＧａｎｓｕＬｉａｎｈｅＵｎｉｖｅｒｓｉｔｙ（ＮａｔｕｒａｌＳｃｉ⁃ｅｎｃｅｓ），２０１３，２７（３）：２９－３２．［２］ＷＡＮＧＬＦ，ＱＵＦ，ＺＨＡＮＧＹＰ，ｅｔａｌ．ＨｏｍｅｅｎｖｉｒｏｎｍｅｎｔｉｎｒｅｌａｔｉｏｎｔｏａｌｌｅｒｇｉｃｒｈｉｎｉｔｉｓａｍｏｎｇｐｒｅｓｃｈｏｏｌｃｈｉｌｄｒｅｎｉｎＢｅｉｊｉｎｇ，Ｃｈｉｎａ：ａｃｒｏｓｓ⁃ｓｅｃｔｉｏｎａｌｓｔｕｄｙ［Ｊ］．ＢｕｉｌｄｉｎｇａｎｄＥｎｖｉｒｏｎｍｅｎｔ，２０１５，９３：５４－６３．ＤＯＩ：１０．１０１６／ｊ．ｂｕｉｌｄｅｎｖ．２０１５．０２．０１０．［３］王高超，沈隽，李爽．室内装饰材料甲醛释放研究现状及发展趋势［Ｊ］．西北林学院学报，２０１４，２９（１）：１８８－１９１．ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－７４６１．２０１４．０１．３８．ＷＡＮＧＧＣ，ＳＨＥＮＪ，ＬＩＳ．Ｃｕｒｒｅｎｔｒｅｓｅａｒｃｈａｎｄｄｅｖｅｌｏｐｍｅｎｔｔｒｅｎｄｓｏｆｔｈｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｆｒｏｍｉｎｔｅｒｉｏｒｄｅｃｏｒａｔｉｏｎｍａｔｅ⁃ｒｉａｌｓ［Ｊ］．ＪｏｕｒｎａｌｏｆＮｏｒｔｈｗｅｓｔＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ，２０１４，２９（１）：１８８－１９１．［４］韩书广，刘启明．改性脲醛树脂甲醛与尿素的摩尔比及其影响［Ｊ］．南京林业大学学报（自然科学版），２００２，２６（３）：５６－６０．ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１０００－２００６．２００２．０３．０１５．ＨＡＮＳＧ，ＬＩＵＱＭ．Ｔｈｅｅｆｆｅｃｔｓｏｆｆｉｎａｌ⁃ｍｏｌａｒｒａｔｉｏｏｆＵＦｒｅｓｉｎｍｏｄｉｆｉｅｄｂｙｍｅｌａｍｉｎｅａｇｇｌｕｔｉｎａｔｉｏｎ［Ｊ］．ＪｏｕｒｎａｌｏｆＮａｎｊｉｎｇＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ（ＮａｔｕｒａｌＳｃｉｅｎｃｅｓＥｄｉｔｉｏｎ），２００２，２６（３）：５６－６０．６８㊀第１期秦香，等：微囊型甲醛捕捉剂对薄木饰面人造板甲醛释放量的影响［５］张晓辉，李双石，曹奇光，等．室内空气污染的危害及其防治措施研究［Ｊ］．环境科学与管理，２００９，３４（７）：２２－２５．ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７３－１２１２．２００９．０７．００６．ＺＨＡＮＧＸＨ，ＬＩＳＳ，ＣＡＯＱＧ，ｅｔａｌ．Ｓｔｕｄｙｏｎｈａｒｍａｎｄｐｒｅ⁃ｖｅｎｔｉｏｎｏｆｉｎｄｏｏｒａｉｒｐｏｌｌｕｔｉｏｎ［Ｊ］．ＥｎｖｉｒｏｎｍｅｎｔａｌＳｃｉｅｎｃｅａｎｄＭａｎａｇｅｍｅｎｔ，２００９，３４（７）：２２－２５．［６］庄晓虹，王维宽，马春蕾，等．大芯板中甲醛的释放规律及影响因素分析［Ｊ］．环境保护科学，２００８，３４（３）：２１－２３．ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００４－６２１６．２００８．０３．００７．ＺＨＵＡＮＧＸＨ，ＷＡＮＧＷＫ，ＭＡＣＬ，ｅｔａｌ．Ｒｅｌｅａｓｅｒｅｇｕｌａｔｉｏｎｏｆｆｏｒｍａｌｄｅｈｙｄｅｉｎｗｏｏｄｗｏｒｋｉｎｇｂｏａｒｄａｎｄｉｎｆｌｕｅｎｃｉｎｇｆａｃｔｏｒｓａｎ⁃ａｌｙｚｉｎｇ［Ｊ］．ＥｎｖｉｒｏｎｍｅｎｔａｌＰｒｏｔｅｃｔｉｏｎＳｃｉｅｎｃｅ，２００８，３４（３）：２１－２３．［７］匡方舟，刘亚兰．建筑装饰装修中的甲醛污染及其治理方法［Ｊ］．住宅科技，２０１８，３８（４）：２０－２３．ＤＯＩ：１０．１３６２６／ｊ．ｃｎｋｉ．ｈｓ．２０１８．０４．００６．ＫＵＡＮＧＦＺ，ＬＩＵＹＬ．Ｆｏｒｍａｌｄｅｈｙｄｅｐｏｌｌｕｔｉｏｎｉｎｂｕｉｌｄｉｎｇｄｅｃｏ⁃ｒａｔｉｏｎａｎｄｉｔｓｔｒｅａｔｍｅｎｔｍｅｔｈｏｄ［Ｊ］．ＨｏｕｓｉｎｇＳｃｉｅｎｃｅ，２０１８，３８（４）：２０－２３．［８］臧鹏．改性ＴｉＯ２⁃活性炭纤维的制备及其吸附降解甲醛的研究［Ｄ］．上海：东华大学，２０１１．ＺＡＮＧＰ．ＡｓｔｕｄｙｏｎｐｒｅｐａｒａｔｉｏｎｏｆＴｉＯ２⁃ＡＣＦａｎｄｉｔｓａｄｓｏｒｐｔｉｏｎａｎｄｄｅｇｒａｄａｔｉｏｎｐｒｏｐｅｒｔｉｅｓｆｏｒｆｏｒｍａｌｄｅｈｙｄｅ［Ｄ］．Ｓｈａｎｇｈａｉ：Ｄｏｎ⁃ｇｈｕａＵｎｉｖｅｒｓｉｔｙ，２０１１．［９］倪守领，刘诚，花军．人造板氨处理降醛法及设备设计［Ｊ］．现代科学仪器，２０１３（１）：９３－９６．ＮＩＳＬ，ＬＩＵＣ，ＨＵＡＪ．Ｔｈｅｍｅｔｈｏｄａｎｄｅｑｕｉｐｍｅｎｔｄｅｓｉｇｎｏｆａｍ⁃ｍｏｎｉａｔｒｅａｔｍｅｎｔｔｏｒｅｄｕｃｅｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｏｆｗｏｏｄｂａｓｅｄｐａｎｅｌ［Ｊ］．ＭｏｄｅｒｎＳｃｉｅｎｔｉｆｉｃＩｎｓｔｒｕｍｅｎｔｓ，２０１３（１）：９３－９６．［１０］周定国．添加捕捉剂降低刨花板甲醛散发量的初步研究［Ｊ］．南京林业大学学报（自然科学版），１９９０，１４（４）：６８－７２．ＤＯＩ：１０．３９６９／ｊ．ｊｓｓｎ．１０００－２００６．１９９０．０４．０１３．ＺＨＯＵＤＧ．Ａｓｔｕｄｙｏｎｒｅｄｕｃｉｎｇｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｏｆｐａｒｔｉ⁃ｃｌｅｂｏａｒｄｂｙａｄｄｉｔｉｏｎｏｆｃｈｅｍｉｃａｌｓａｓｃａｔｃｈｅｒ［Ｊ］．ＪｏｕｒｎａｌｏｆＮａｎ⁃ｊｉｎｇＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ（ＮａｔｕｒａｌＳｃｉｅｎｃｅｓＥｄｉｔｉｏｎ），１９９０，１４（４）：６８－７２．［１１］史福宝，孙成忠．Ｅ０级刨花板甲醛捕捉剂的研制与应用［Ｊ］．中国人造板，２０１０，１７（６）：１８－２１．ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７３－５０６４．２０１０．０６．００６．ＳＨＩＦＢ，ＳＵＮＣＺ．ＭａｎｕｆａｃｔｕｒｅａｎｄａｐｐｌｉｃａｔｉｏｎｏｆｆｏｒｍａｌｄｅｈｙｄｅｓｃａｖｅｎｇｅｒｉｎＥ０ｇｒａｄｅｐａｒｔｉｃｌｅｂｏａｒｄ［Ｊ］．ＣｈｉｎａＷｏｏｄ⁃ＢａｓｅｄＰａｎ⁃ｅｌｓ，２０１０，１７（６）：１８－２１．［１２］ＳＴＥＦＡＮＯＷＳＫＩＢＫ，ＣＵＲＬＩＮＧＳＦ，ＯＲＭＯＮＤＲＯＹＤＧＡ．Ｅ⁃ｖａｌｕａｔｉｎｇｍｏｕｌｄｃｏｌｏｎｉｓａｔｉｏｎａｎｄｇｒｏｗｔｈｏｎＭＤＦｐａｎｅｌｓｍｏｄｉｆｉｅｄｔｏｓｅｑｕｅｓｔｅｒｖｏｌａｔｉｌｅｏｒｇａｎｉｃｃｏｍｐｏｕｎｄｓ［Ｊ］．ＩｎｔｅｒｎａｔｉｏｎａｌＷｏｏｄＰｒｏｄｕｃｔｓＪｏｕｒｎａｌ，２０１６，７（４）：１８８－１９４．ＤＯＩ：１０．１０８０／２０４２６４４５．２０１６．１２１６０５２．［１３］ＣＨＥＮＧＣ，ＲＯＷＥＬＬＲＭ，ＥＬＬＩＳＷＤ．Ｆｕｎｇａｌｒｅｓｉｓｔａｎｃｅｏｆｓｏｕｔｈｅｒｎｐｉｎｅｉｍｐｒｅｇｎａｔｅｄｗｉｔｈｍｅｔｈｙｌｆｌｕｏｒｏｐｈｅｎｙｌｃａｒｂａｍａｔｅｓｏｒｒｅａｃｔｅｄｗｉｔｈｆｌｕｏｒｏｐｈｅｎｙｌｉｓｏｃｙｎａｔｅｓ［Ｊ］．Ｗｏｏｄ＆ＦｉｂｅｒＳｃｉｅｎｃｅ，１９９０，２２（２）：１６５－１７２．ＤＯＩ：１０．１５１５／ｈｆｓｇ．１９９０．４４．２．１４７．［１４］ＦＲＥＤＥＲＩＫＳＥＮＬ，ＡＮＴＯＮＫ，ＶＡＮＨＯＯＧＥＶＥＳＴＰ，ｅｔａｌ．Ｐｒｅｐａｒａｔｉｏｎｏｆｌｉｐｏｓｏｍｅｓｅｎｃａｐｓｕｌａｔｉｎｇｗａｔｅｒ⁃ｓｏｌｕｂｌｅｃｏｍｐｏｕｎｄｓｕｓｉｎｇｓｕｐｅｒｃｒｉｔｉｃａｌｃａｒｂｏｎｄｉｏｘｉｄｅ［Ｊ］．ＪｏｕｒｎａｌｏｆＰｈａｒｍａｃｅｕｔｉｃａｌＳｃｉｅｎｃｅｓ，１９９７，８６（８）：９２１－９２８．ＤＯＩ：１０．１０２１／ｊｓ９６０４０３ｑ．［１５］户超，李保国，吴酉芝，等．尿素微胶囊的缓释性能试验［Ｊ］．中国饲料，２００９（１５）：３８－４０．ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００４－３３１４．２００９．１５．０１２．ＨＵＣ，ＬＩＢＧ，ＷＵＹＺ，ｅｔａｌ．Ｔｈｅｔｒａｉｌｏｆｓｔｕｄｙｏｎｓｌｏｗｒｅｌｅａ⁃ｓｉｎｇｐｒｏｐｅｒｔｙｏｆｕｒｅａｍｉｃｒｏｅｎｃａｐｓｕｌａｔｅｄ［Ｊ］．ＣｈｉｎａＦｅｅｄ，２００９（１５）：３８－４０．［１６］段红云．环保型脲醛树脂胶粘剂及甲醛控释研究［Ｄ］．北京：北京化工大学，２０１５．ＤＵＡＮＨＹ．Ｔｈｅｓｔｕｄｙｏｎｅｎｖｉｒｏｎｍｅｎｔ⁃ｆｒｉｅｎｄｌｙｕｒｅａ⁃ｆｏｒｍａｌｄｅｈｙｄｅｒｅｓｉｎａｄｈｅｓｉｖｅｓａｎｄｔｈｅｃｏｎｔｒｏｌｏｎｆｏｒｍａｌｄｅｈｙｄｅｅｍｉｓｓｉｏｎｓ［Ｄ］．Ｂｅｉｊｉｎｇ：ＢｅｉｊｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＣｈｅｍｉｃａｌＴｅｃｈｎｏｌｏｇｙ，２０１５．（责任编辑㊀莫弦丰）７８。
甲醛防腐的原理和应用
甲醛防腐的原理和应用1. 什么是甲醛甲醛，也被称为甲醛，是一种无色、具有刺激性气味的有机化合物。
其化学式为CH2O，是最简单的醛类化合物。
甲醛在许多领域都有广泛的应用，包括建筑材料、纺织品、化妆品、医药等。
2. 甲醛的防腐作用甲醛具有强烈的杀菌和防腐作用，它主要通过以下几种机制发挥作用：•杀菌作用：甲醛能破坏细菌、真菌和病毒的蛋白质结构，使其失去生活活性，从而达到杀灭微生物的目的。
•交联作用：甲醛能与蛋白质和细胞壁的氨基酸和羟基发生反应，形成稳定的交联结构，从而增强材料的耐久性和抗腐蚀性。
•抑制酶活性：甲醛可以与酶的活性部位结合，从而抑制酶的活性，阻止细菌和真菌的代谢过程，进而达到防腐的效果。
•抗氧化作用：甲醛还可以通过抑制氧化反应的发生，减少材料的氧化损伤，从而延长材料的使用寿命。
3. 甲醛防腐的应用领域由于甲醛的杀菌和防腐作用，它在许多领域都有广泛的应用。
以下是甲醛防腐的几个主要应用领域：3.1 建筑材料•甲醛在建筑材料中常用于制造防腐、耐火和耐环境腐蚀的材料，如木材防腐剂、防水剂等。
•甲醛还可以添加在胶合板、木质地板、装修材料等产品中，提高其防腐性能，延长使用寿命。
3.2 纺织品•在纺织品工业中，甲醛可以用于防霉、防虫和防蛀处理，提高纺织品的耐久性和防腐性能。
•甲醛还可以用作纺织品的柔软剂，使其手感更加舒适，并具有防腐效果。
3.3 化妆品•甲醛可以用作化妆品中的防腐剂，用于防止细菌和真菌的生长，保持化妆品的安全和稳定。
•此外，甲醛还可用于制造染发剂、指甲油等产品，以增强其防腐性能。
3.4 医药•甲醛在医药工业中用作药物的防腐剂，可以保护药物免受细菌和真菌的污染。
•甲醛还可以用于医疗器械的防腐处理，确保其在使用过程中安全和可靠。
4. 甲醛防腐的注意事项尽管甲醛在防腐方面具有许多优点，但也需要注意以下几个问题：•有害物质：甲醛本身是一种有毒物质，长期接触或吸入高浓度的甲醛可能对人体健康造成危害。
甲醛捕捉剂
甲醛捕捉剂目录别名功能原理分类室内来源危害检测方法别名甲醛消除剂；消醛剂：甲醛消纳剂；除醛剂；除臭剂；甲醛结合剂，甲醛交联剂功能原理总的来说，凡是能与甲醛发生物理吸附或化学反应的物质统称甲醛捕捉剂，其主要特点是在一定条件下能与甲醛产生化学反应生成另一种稳定的新物质或吸收甲醛。
物理方面多指能利用物质自身的微孔或空隙吸附甲醛的功能，例如多孔的蒙脱土等。
化学方面的甲醛捕捉剂常的如下：三聚氰胺，苯酚，氨水，乙烯脲，碳酸肼等。
分类按照用途来分，大体有三大类：1、用在胶水中消除游离甲醛的甲醛捕捉剂2、用来消除人造板的游离甲醛的甲醛捕捉剂3、用来消除空气中弥漫的甲醛的捕捉剂。
目前用于控制装修甲醛污染的甲醛捕捉剂多是指第三类，其特点是甲醛捕捉剂本身应该环保，并且不会带来二次污染，因为直接用于室内，所以要求更高，目前市场上多用纳米钛白粉光触媒和氨基酸以及茶叶提取物多酚类物质混合制作。
第一类和第二类甲醛捕捉剂因为是用在板材的生产过程中，只要能有效的消除甲醛就可以了，当然在消醛的同时，不能降低人造板的物理结合强度，否则消醛的意义也就不明显了。
还要达到国家有关行业标准如：执行标准：GB/18580-2001、GB18584—2001才能算是真正的甲醛捕捉剂。
目前人造板胶水（脲醛胶）所用的甲醛捕捉剂应该平衡使用成本与有效性这两个方面，对人造板企业来说甲醛捕捉剂不能带来过大的成本增加，同时还要保证板材的环保和强度。
真正要解决这个问题必须从脲醛胶的化学原理入手，分析脲醛胶在压板时的固化速度与本身的逆反应速度这两者的快慢，以及能在板材内部形成长期的潜在消醛的成份（一般工业上用的甲醛捕捉剂只能抑制甲醛释放半年至1年）因为脲醛胶是在十几年内缓慢分解释放的。
目前用来清除由于装修污染及其新家具带来的甲醛的甲醛捕捉剂，大多数是有机物，能清除甲醛，但是会带来二次污染。
由中科院过程工程研究所研发的新型无机甲醛捕捉剂能有效吸收并分解甲醛，而且不会带来二次污染，这种材料是一个双层结构的无机载体，在载体的夹层内镶嵌了能和甲醛反应的有机物质，由于材料具有非常优异的吸附性能，吸收的甲醛在夹层内与有机物进行了反应，24小时吸收率达99%以上。
胶合板用低释放醛胶粘剂的研究
反应介质 ｐ Ｈ值与反应过程、生成物结构和产
品性能有密切关系。在酸性条件下缩聚反应主要生
成亚 甲基键和少量醚键连接的低分子混合物，酸性 愈强反应速度愈快，易生成不含羟甲基的聚亚甲基 脲不溶性沉淀物，降低了树脂溶解度，而且控制不 当易产生凝胶，因此反应介质ｐ Ｈ的控制相当重要。
表 ３不 同反 应介质 ｐ Ｈ值对反 应时间的影响
⑦ 用氢氧化钠调节溶液 ｐ ＝ ． ８ ，冷却； Ｈ ７ ～． ８ ６
⑧ 当温 度 降至 ５ ℃以下 ，加入 捕捉 剂 Ａ，搅 拌 ５
均匀，反应结束，冷却 出料。 ２结果与讨论
２１ 脂 合成 中尿 素和 甲醛 的比例 ．树
中，使人造板的技术指标符合国家标准，甲醛释放 量低于国家标准规定的限量要求。 作者通过改变脲、 醛的用量比，增加第三组分进行共聚或共混，选择
表 １不 同摩尔 比对树脂 性能的影响
尿醛（ 工业级） ，甲醛（ 工业级） ，聚乙烯醇（ 业 － ｒ 级） 氢氧化钠（ ， 化学纯） 改性剂Ｍ（ ， 自选） 捕捉剂Ａ ， （ 白配制） 。
１ ． 成工 艺 ２合
随着摩尔比的降低胶粘剂中游离 甲醛含量会有
所降低，但对其他性能指标 的影响也很 明显。选择 较为合理的摩尔比以求综合平衡胶粘剂的各项性能 指标。
应迅速，不容易控制。通常反应时间为４ — Ｏ ０７ 分钟
从表 ６ 可知，随着捕捉剂 Ａ用量增加，游离 甲 醛含量明显减少 选择合适 的加量，使之与其它组 分协同消除树脂中未反应的 甲醛。
２６合 成尿 醛树 脂 配方 ．
比较理想。 因此， 树脂合成中缩聚反应的ｐ Ｈ值控制
在 ４ — ．之间是切实可行的。 ．４ ４ ６ ２ 树 脂合成 中加料方法研 究 ． ４
胶合板在家具制造中的应用考核试卷
9. ABC
10. AB
11. ABCD
12. ABC
13. ABC
14. ABC
15. ABC
16. ABC
17. ABC
18. ABC
19. ABC
20. ABCD
三、填空题
1.脲醛树脂胶
2. GB18580-2001
3.桌子、衣柜
4. 110℃-130℃
5.防震
6.起泡
7.阔叶林
8.插接
3.设计和制造胶合板家具时，应考虑木材含水率、结构稳定性、连接方式、表面处理和耐潮性等因素，以确保家具的稳定性和耐久性。
4.环保家具强调材料来源的可持续性、生产过程的环保性和产品使用的健康性。胶合板家具以其可再生、低甲醛释放的特点在这一趋势中占有重要地位，潜在发展方向包括更环保的胶黏剂和木材来源的可持续管理。
6.优质的胶合板表面应平整、无_______、无腐朽、无裂缝。
7.胶合板按照木材的种类可以分为针叶林胶合板和_______胶合板。
8.胶合板家具的连接方式主要有螺丝连接、胶水粘接和_______等。
9.胶合板家具在储存时应保持环境_______，避免受潮。
10.胶合板家具的环保性能主要取决于胶黏剂的_______和木材的来源。
7.胶合板家具在搬运过程中应注意哪些事项？()
A.避免直接拖拽
B.注意家具的支撑点
C.避免剧烈碰撞
D.任意摆放
8.以下哪些因素会影响胶合板家具的承重力？()
A.胶合板的厚度
B.木材的密度
C.胶黏剂的性能
D.家具的设计结构
9.胶合板家具在储存时应注意哪些事项？()
A.保持干燥
B.避免直接日晒
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收稿日期： 2012－08－24
修回日期： 2012－09－28
基金项目： 2011 年度广西教育厅科研立项项目（ 桂教科研［2011］第 14
在调胶阶段加入甲醛捕捉剂的研究最为活跃。 Kim 等［6］用面粉、单宁、稻壳和木炭 4 种捕捉剂与三 聚氰胺胶粘剂混合，以减少实木复合地板甲醛释放量 和提高黏接性能。张建等［7］施加 12% 甲醛捕捉剂压 制的中密度纤维板物理力学性能达到优等品要求，甲 醛释放量满足 E1 级要求。史福宝等［8］采用工艺合 成和多组分协同作用的方法，合成高效甲醛捕捉剂， 可生产出 E0 级刨花板。孙丰文等［9］研究表明，山楂 核粉具有降低脲醛胶胶合板甲醛释放量的作用，且其 作用效果优于面粉。Boran 等［10］将白橡树皮中提取 的单宁按不同比例加入脲醛中，考察中密度纤维板力 学性能。宋飞 等［11］ 研 究 表 明，甲 醛 捕 捉 剂 的 添 加 能 有效降低刨花板的甲醛释放量，但对混合树脂的最终 力学强度性能不利。Park 等［12］也是将甲醛捕捉剂与
号） ； 广西林业科技招标项（ 桂林科字［2009］第 7 号） 。
作者简介： 高伟（ 1981 － ） ，男，讲师，主要从事木材工业技术的教学与
研究。通讯作者： 罗建举，男，教授。E-mail： jianju@ gmail． com
林业科技开发 2013 年第 27 卷第 1 期
制板阶段，将捕捉剂与胶混合，然后按热压工艺 制造人造板材。Hoong 等［5］将胶黏剂与 40% 的马占 相思树皮热压胶合板，利用树皮单宁中富含的酚类化 合物降低游离甲醛，并且不影响胶合板力学性能。
氨的衍生物和含羟基化合物易与甲醛发生加成 缩合反应，生成稳定的化合物。这种通过化学反应使 甲醛生成一种对人体无害的物质，是消除甲醛比较彻 底的解决办法。甲醛捕捉剂的选用上，前人已进行了 系统的研究。张换换等［1］对甲醛捕捉剂的种类进行 了系统的阐述。郭如振等［2］概述了生物质甲醛捕捉 剂的主要活性成分以及甲醛捕捉机制。张杰［3］分析 了木质素添加量对树脂中游离甲醛的影响以及木质 素的纯度对游离甲醛的捕捉效果。
欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗欗 技 术 开 发
doi： 10． 3969 / j． issn． 1000－8101． 2013． 01． 025
甲醛捕捉剂在胶合板涂饰中的应用
高伟1，2 ，罗建举1，2* ，屈春意1，3
（ 1． 广西大学林学院，南宁 530004； 2． 广西壮族自治区木材及木制品质量监督检验站； 3． 广州纬纶信息科技有限公司）
摘 要： 为考察甲醛捕捉剂的使用参数与吸收甲醛能力的关系，将含有甲醛捕捉剂的硝基清漆均匀涂抹在胶合板 表面，运用干燥器法对影响甲醛捕捉剂吸收甲醛的各种因素进行研究。优选捕捉剂后，依次考察其最佳吸收时间、 捕捉剂含量和不同浓度甲醛环境时的吸收能力。结果表明: 甲醛捕捉剂吸收甲醛的最佳时间为 48 h; 甲醛捕捉剂 在硝基清漆中最适合的质量分数为 27． 3% ; 甲醛捕捉剂的吸收能力是有上限的，3 g 的甲醛捕捉剂吸收甲醛最适 含量为 50 mL 不高于 5 mg / L 的甲醛溶液。甲醛捕捉剂加入对硝基涂膜的附着力和耐磨性没有明显影响。 关键词： 甲醛捕捉剂; 干燥器法; 氨基乙酸; 干酪素; 胶合板 The application of formaldehyde scavenger in surface coating of plywood ∥ GAO Wei，LUO Jian-ju，QU Chun-yi Abstract： This paper investigated the relationship between the usage and the effect of the formaldehyde scavenger． Nitrocellulose lacquer containing formaldehyde scavenger was evenly coated on the surface of plywood，then desiccator method was applied to study factors influencing the absorbency of the formaldehyde scavenger． After the optimum formaldehyde scavenger had been chosen，the influence of absorbing time，scavenger content and formaldehyde concentration in the environment on its performance was investigated． The results showed that the optimal absorbing time was within 48 h； the optimum weight ratio of formaldehyde scavenger in nitrocellulose lacquer was 27． 3% ； the scavenger absorbency showed an upper limit： The most suitable absorbency for 3 g formaldehyde scavenger was 50 mL formaldehyde solution with a concentration of less than 5 mg / L． Adding formaldehyde scavenger in nitrocellulose lacquer showed no significant effect on wear resistance and adhesion of surface coating． Key words： formaldehyde scavenger； desiccator method； aminoacetic acid； casein； plywood First author’s address： Forestry College，Guangxi University，Nanning 530004，China
