196、铝合金门窗安装分项工程质量技术交底卡
铝合金门窗安装施工技术交底
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
金属门窗安装玻璃安装 分项工程质量技术交底卡
6.禁止人员践踏铝门窗，不得在铝门窗框架上安放脚手架悬挂重物，经常出入门洞口，应及时用木板将门框保护好，严禁碰擦铝门窗产品，防止铝门窗变形损坏。
7.铝门窗清洁时，保护胶纸要妥善剥离，注意不得划伤，刮花铝合金表面氧化膜。
专业技术负责人： 交底人： 接受人：
玻璃安装分项工程质量技术交底卡
GD2301003
施工单位
从化市第六建筑工程公司
工程名称
s355线明珠工业园区段（街口油站至明珠入口部分）沿线环境整治工程
分部工程
建筑装饰装修分部工程
交底部位
玻璃安装
金属门窗安装分项工程质量技术交底卡
GD2301003
施工单位
广州市诚达建筑工程有限公司
工程名称
丰景阁住宅楼工程1幢
分部工程
建筑装饰装修分部工程
交底部位
钢门窗安装
日 期
年 月 日
交
底
内
容
1.划线、找规矩：按设计图纸划定门窗实物安装位置的尺寸和标高，一般以门窗安装位置线为准。
2.钢门窗就位：按图纸要求的型号、尺寸及门窗的开启方向等，将钢门窗运到安装点，并及时靠垫牢固。
2.门窗洞口已按设计要求施工完毕,并已画好门窗安装位置墨线,必须检查门窗洞口尺寸是否符合设计要求。
3.根据门窗安装位置墨线,将铝门窗装入洞口就位,将木楔塞入门窗框与四周墙体间的安装缝隙,调整好门窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准，用楔或其它器具临时固定。
4.铝门窗安装固定后，应先进行隐蔽工程验收，检查合格后再进行门窗框与墙体安装缝隙的密封处理。
铝合金门窗安装技术交底1-17
7。检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问
题提前处理，并将预留孔洞内的杂物清理干净. 8.按图示尺寸弹好窗中线,并弹好＋500mm 水平线校正窗洞口位置尺寸及标高
是否符合设计图纸要求，如有问题提前作出处理。
二．操作工艺 1.工艺流程
施 1－5

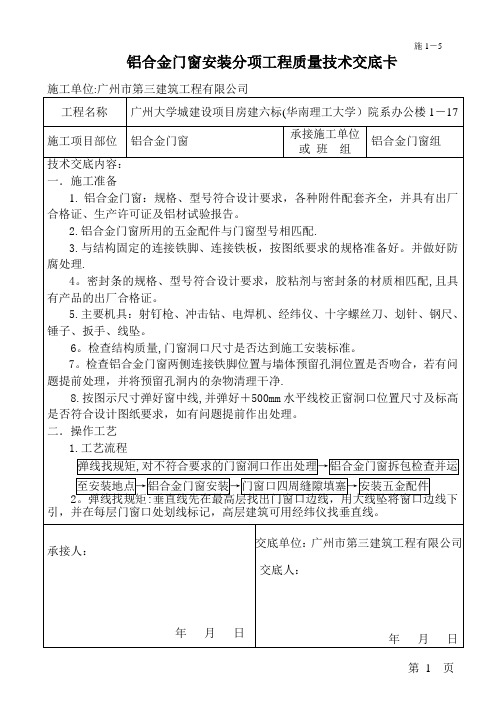

铝合金门窗安装分项工程质量技术交底卡
施工单位:广州市第三建筑工程有限公司
工程名称 广州大学城建设项目房建六标(华南理工大学）院系办公楼 1－17
施工项目部位 铝合金门窗 技术交底内容：
承接施工单位 或班 组
铝合金门窗组
一．施工准备 1. 铝合金门窗：规格、型号符合设计要求，各种附件配套齐全，并具有出厂
重损伤、外观色差大等缺陷时，找有关人员协商解决，经修整鉴定合格后才可运
到现场安装。
4。铝合金门窗安装：根据门窗安装位置墨线，将铝合金门窗装入洞口就位，
将木楔塞入门窗与四周墙体间的安装缝隙,调整好门窗框的水平、垂直、对角线长
度等位置及形状偏差符合检评标准，用木楔或其它器具临时固定.门窗框与墙体的
连接固定可用连接铁件与预埋件焊接固定或连接铁件用紧固件固定金属膨胀锚螺
栓、射钉适用于混凝土结构；特种钢钉（水泥钉)适用于低标号混凝土和砖墙结构。
不论采取哪种方法固定，铁脚至窗角的距离不大于 180mm，铁脚间距按设计要求
或间距不大于 600mm。墙厚方向的安装位置：根据外墙大样图及窗台板的高度，
确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上以同一房
间窗台板外露尺寸一致为准。
承接人：
交底单位：广州市第三建筑工程有限公司 交底人：
铝合金门窗安装技术交底
9．密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产
品的出厂合格证。
10．主要机具：铝合金切割机、手电钻、十字螺丝刀、划针、铁脚、钢尺、钢直尺、
钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。
作业条件：
1．结构质量经验收后达到合格标准，工种之间办理了交接手续。
件固定。
4． 用保温材料填嵌门框与砖墙（或混凝土墙）的缝隙。
5． 用密封膏填嵌墙体与门窗框边的缝隙。
地弹簧座的安装：根据地弹簧安装位置，提前剔洞，将地弹簧放入剔好的洞内，用水泥砂浆固
定。
地弹簧安装质量必须保证：地弹簧座的上皮一定与室内地平一致；地弹簧的转轴轴线一定
要与门框横料的定位销轴心线一致。
塑钢门扇安装：门框扇的连接是用塑钢角码的固定方法，具体作法与门框安装相同。
2．按图示尺寸弹好窗中线，并弹好＋50cm 水平线，校正门窗洞口位置尺寸及标高是
否符合设计图纸要求，如有问题应提前剔凿处理。
3．检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前
处理，并将预留孔洞内的杂物清理干净。
4．铝合金门窗的拆包检查，将窗框周围包扎布拆去，按图纸要求核对型号，检查外观
技术负责人
交底人
接受人 郑州市工程质量监督站监制
技术交底记录
工程名称 分项工程名称 交底内容
分项工程 铝合金窗安装
2004 年 5 月 20 日 装饰装修
1． 沿窗框外墙用电锤打Φ6 孔（深 60mm），并用Γ型Φ6 钢筋（40mm＊60mm）粘 107
胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚与预埋钢筋焊牢。
基本项目： 1． 铝合金门窗扇安装应符合以下规定： 1． 1 平开门窗扇关闭严密，间隙均匀，开关灵活。 1． 2 推拉门窗扇关闭严密，间隙均匀，扇与框搭接量应符合设计要求。 1． 3 弹簧门扇自动定位准确，开启角度 900±1.50，关闭时间在 6～10s 范围之内。 2． 铝合金门窗附件齐全，安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。 3． 铝合金门窗框与墙体间缝隙填嵌饱满密实，表面平整、光滑，无裂缝，填塞材料、方 法符合设计要求。 4． 铝合金门窗表面洁净，无划痕、碰伤，无锈蚀；涂胶表面平滑；平整，厚并均匀，无 气孔。
铝合金框、扇及塑料框、扇玻璃安装 铝合金门窗工程安装技术交底卡
铝合金框、扇及塑料框、扇玻璃安装1.1 本工艺标准适用于工业与民用建筑铝合金框、扇及塑料框、扇的玻璃安装工程。
2.1 材料及主要机具：2.1.1 玻璃：平板玻璃、磨砂玻璃、彩色玻璃、压花玻璃等品种、规格按设计要求选用，进场的玻璃必须有产品合格证。
2.1.2 橡胶压条，规格应符合设计要求。
2.1.3 密封胶的使用应符合设计要求，并应有产品合格证及使用说明。
2.1.4 氯丁橡胶垫片及铝合金垫片，根据需要准备。
2.1.5 玻璃胶的选用应与铝合金相匹配，并应有出厂合格证。
2.1.6 主要机具：工作台、玻璃刀、直尺、钢丝甜、毛笔、手动吸盘、电动真空吸盘、电动吊篮（安装玻璃幕墙）、运玻璃小车、钢卷尺、工具袋、抹布或棉丝、安全带、注胶枪等。
2.2 作业条件：2.2.1 玻璃安装应在门窗石金已装好，交活油漆末涂刷前。
2.2.2 玻璃安装前应对安装的框、扇几何尺寸、表面平整度、拼接节点等是否牢固进行认真的检查。
2.2.3 根据安装需要将玻璃运到指定地点，并按安装顺序码放于安全处备用。
2.2.4 安装所需的垫片，橡胶条，密封胶等应提前准备运到现场备用。
2.2.5 安装玻璃所用的脚手架及高凳等提前准备好。
3.1 塑料框扇玻璃安装：3.1.1 工艺流程：清理玻璃槽口污物→玻璃安装前的准备→玻璃安装就位→橡胶压条固定→检查压条位置→将玻璃固定好→擦玻璃3.1.2 应去除玻璃表面的尘土、油污等污物和水膜。
并将玻璃槽口内的灰浆渣、异物清除干净，使排水孔畅通。
3.1.3 核对玻璃的品种、尺寸、规格是否正确，框扇是否平整、牢固。
3.1.4 玻璃安装：将已裁割好的玻璃放入塑料框扇凹槽中间，内外两侧的间隙不少于2mm。
装配后应保证玻璃与镶嵌槽间隙，并在主要部位装有减震垫块，使其能缓冲启闭等力的冲击。
3.1.5 用橡胶压条固定：玻璃安装后，及时将橡胶压条嵌入玻璃两侧密封，然后将玻璃挤紧。
橡胶压条的规格要与凹槽的实际尺寸相符，所嵌的压条要和玻璃、玻璃槽口紧贴，安装不能偏位，不能强行填入压条，防止玻璃承受较大安装应力，而产生裂缝。
铝合金门窗安全技术交底卡模板
一、基本信息1. 工程名称：2. 施工单位：3. 交底时间：4. 交底人：5. 安全员：二、安全技术交底内容1. 搬运与堆放（1）搬运玻璃时，必须戴胶手套或用布纸垫包边口锐利部分，防止割伤。
（2）堆放玻璃应平稳，防止倾塌，堆放高度不得超过1.5米。
（3）不准在垂直方向的上下两层同时进行作业，以免玻璃掉落伤人。
（4）门窗应在室内竖直堆放，并有枕木垫平、固定牢靠和设置防倾倒措施。
不得露天堆放，严禁与酸碱等物一起存放。
2. 门窗安装（1）铝合金门窗安装应采用预留洞口的施工方法，不得采用边安装边砌口或先安装后砌口的施工方法。
（2）门窗装入洞口应横平竖直，严禁将门窗框直接埋入墙体。
（3）密封条安装时应留有比门窗的装配边长20-30mm的余量，转角处应斜面断开并用胶粘剂粘贴牢固，避免收缩产生缝隙。
（4）门窗框与墙体间缝隙不得用水泥砂浆填塞，应采用弹性材料填嵌饱满，表面应用密封胶密封。
3. 门窗与建构物拉结（1）铝合金门窗与建构物拉结点应控制在30-40厘米一度拉结牢固。
（2）门窗的玻璃应用夹具紧固，四周内外侧应用密封膏封严。
4. 安全注意事项（1）经常检查所用工具是否牢固，防止脱柄伤人。
（2）安装二层楼以上外墙门窗扇时，外侧防护应齐全可靠，操作人员必须系好安全带，工具应随手放进工具袋内。
（3）立门窗时必须将木楔背紧，作业时不得1人独立操作，不得碰触临时电线。
（4）安装上层窗扇，不要向下乱扔东西，工作时注意脚要踩稳，不要向下看。
（5）搬运门窗时应轻放，不得使用木料穿入框内吊运至操作位置。
（6）门窗不得平放，应该竖立，其竖立坡度不大于20度，并不准人字型堆放。
（7）操作地点杂物，工作完毕后，必须清理干净运至指定地点，集中堆放。
三、安全责任1. 施工单位应确保安全技术交底卡内容准确、完整，并按照规定进行安全技术交底。
2. 施工人员应认真学习安全技术交底卡内容，提高安全意识，严格遵守操作规程。
3. 施工现场安全管理人员应加强监督检查，确保安全技术措施落实到位。
铝合金门窗安装工程技术交底工程
8、在大面积打胶施工前，应进行样板施工打胶，打胶3天后检查密封胶与水泥砂浆、铝合金型材是否相容，若不相容应及时联系.
9、门窗框边应采用与基材相容、并且粘接性能良好的防水密封胶，密封胶施工打胶的宽度和深度均不小于6mm，密封胶不得与外墙涂料直接接触。
5、铝合金门窗框与墙体（构件）的连接固定均采用软连接，禁止将门窗直接埋入墙体的刚性连接，借助连接的弹性作用来保证建筑物受到地震、沉降或温度应力时不至于损坏门窗。与门窗框先行连接的具体操作顺序是：门窗就位前先按照墙体上的预埋件位置定出连接件与门窗框的位置，连接件与门窗框先行连接，如果墙体无预埋件，则按设计或规范要求.当门窗框与墙体临时就位固定后，将连接
四、塞缝、收口
1、门窗框安装妥当之后,对门窗框四周的缝隙要极时进行填塞。塞缝前应先进行隐蔽验收，检查门窗框安装的位置和垂直度、平整度，连接件间距、防雷接地是否符合要求，并将洞口内的杂物、灰尘清理干净。
2、塞缝材料应按设计要求选用，无设计要求时采用1:2水泥防水砂浆，（选用325号以上的水泥、河砂选用中砂，每立方砂浆加5％防水材料，加0。9kg杜拉纤维并搅拌均匀,水灰比切忌过大，以填嵌时不流浆为宜)；没有防水要求的门窗可不掺防水材料.
六、玻璃、门窗扇安装
1、在塞缝、墙体抹灰等湿作业全部完成后，才能安装玻璃、门窗扇。
2、平开门窗扇关闭严密,间隙均匀，开关灵活.推拉门窗扇关闭严密,间隙均匀，扇与框搭接量应符合设计要求。铝合金门窗表面洁净，无划痕、碰伤，无锈蚀;涂胶表面平滑、平整，厚度均匀，无气孔。
3、安装固定玻璃前，应对玻璃进行检查，并检查修复门窗框四周接缝打胶情况，确保接缝密封严密。
4、安装玻璃时要小心地拆开玻璃压线条,并且确保安装玻璃的空位已经清理妥当，将玻璃放入平稳固定,玻璃压线条安装前应在其与窗框接触一侧涂抹密封胶,玻璃压线条的长度必须正确，没有翘起，45°夹角要紧密,接口平整。
铝合金门窗工程技术交底
铝合金门窗工程技术交底
一、工程概况
工程名称：铝合金门窗工程技术交底工程地点：xxxx建设单位：xxxx设计单位：xxxx监理单位：xxxx质量要求：合格工期：xxxx天
二、材料准备
铝合金门窗型材：符合设计要求，具有出厂合格证和材质证明。
玻璃：符合设计要求，具有出厂合格证和材质证明。
五金配件：符合设计要求，具有出厂合格证和材质证明。
密封材料：符合设计要求，具有出厂合格证和材质证明。
其他材料：符合设计要求，具有出厂合格证和材质证明。
三、施工技术要点
测量放线：根据设计图纸和现场实际情况，确定门窗安装位置，并进行测量放线。
洞口处理：对门窗洞口进行清理，修正和固定，确保洞口尺寸和垂直度符合要求。
安装固定件：按照设计要求，在门窗框上安装固定件，确保固定件的位置和数量符合要求。
安装门窗框：将门窗框安装在固定件上，调整位置和角度，确保门窗框与洞口对齐。
安装玻璃和五金配件：按照设计要求，安装玻璃和五金配件，确保安装牢固可靠。
打胶密封：对门窗缝隙进行打胶密封，确保密封效果良好。
验收：对铝合金门窗进行验收，检查外观质量、尺寸偏差和密封性能等是否符合要求。
四、质量保证措施
严格按照设计图纸和施工规范进行施工。
对进场的材料进行质量检查，确保材料质量符合要求。
在施工过程中，加强质量监督和检
查，及时发现并处理问题。
对工人进行技术培训和质量教育，提高工人的技能和质量意识。
建立健全的质量保证体系，确保质量目标的实现。
五、安全文明施工
施工前对工人进行安全教育，提高工人的安全意识。
铝合金门窗分项工程质量技术交底卡
10.5、双层中空玻璃的内层隔条必须清洁、干燥。
10.6、双层带装饰格条的中空玻璃，安装时应与相邻的装饰格条对齐。
10.7、密封条应与玻璃均匀接触、接口无间隙、无脱槽、无拉伸现象。
10.8、压条安装可以用手压入内，困难时使用橡胶锤。压条宜采用45度角切割，压条接头间隙不应大于1mm。压条安装应遵循先水平，后竖直；先短后长的安装原则。
±1.5 mm
框槽口对边尺寸之差
≤2000 mm
≤1.5 mm
＞2000 mm
≤2.5 mm
框槽口对角线尺寸差
≤2000 mm
≤1.5 mm
＞2000 mm
≤2.5 mm
2)框、扇各相邻构件装配间隙及同一平面高低差制作应符合下表要求：
项 目
指 标
同一平面高低差
≤0.3 mm
装配间隙
≤0.3 mm
3)主要构件保证连接牢固，使用耐腐蚀的填充材料，达到了连接部分密封，防水的目的。
2.5、测量：根据放线后的现场情况，对实际施工的土建结构进行测量。测量时注意：
1)测量点要统一；
2)测量结构要随时记录，记录清单要清楚明了；
3)数据记录整理分类：对测量的结果，要进行整理，对各种结果进行分类，同时对照建筑图进行误差寻找，得出误差结果。
2.6、处理数据：对数据进行处理后，要对误差大，需调整的位置进行处理，提出切实可行的处理方案。同时，将资料（原始）整理成册上报设计师，同时进行下一道工序的工作。
3)在对整个工程进行分区（可在图纸上完成，也可在现场完成）后，然后对每个区进行测量。根据实际情况，可一区一区进行，也可以几个区同时进行，在测量时首先找到关键层，关键层必须具有以下几个条件：
门窗分项工程质量技术交底卡
3.6安装门窗扇及门窗玻璃：门窗扇及门窗玻璃的安装应在洞口墙体表面装饰工程完成后进行；地弹簧门应在门框及地弹簧主机入地安装固定好后安装门扇，先将玻璃嵌入门扇构架并一起入框就位，调整好框扇缝隙，最后再将门扇上的玻璃填嵌密封胶；平开门窗一般在框与扇构架组装上墙，安装固定好后安装玻璃，先调整好框与扇的缝隙，再将玻璃
凿好的眼，要求方正。眼内要清洁，不留木渣。千万不可把中间凿凹，凹眼加楔，不能夹紧，榫头容易松动，这是造成木门松动、关不上、下垂等质量问题的重要原因。
5、倒棱与裁口
倒棱与裁口是在门框梃上做出，倒棱起装饰作用，裁口在木门关闭时起限位作用；
倒棱要平直，宽度均匀。裁口方正，不能有戗槎起毛、凹凸不平现象，最忌裁口角上的木料没有刨净。裁口也可不做在门框梃木方上，而用一根小木条粘钉在门框梃木方上。
6、开榫与断肩
开榫就是按榫的纵向线锯开，锯到榫的根部时，要把锯立起来锯几下，但不要过线。开榫时要留半线。榫长为木料宽的1/2，应比半眼深少1~2毫米，以备榫头受潮而伸长。开榫要用锯小料的细齿锯。
断肩就是把榫两边的肩锯掉。断肩时也要留线，快锯掉时要慢些，以免伤了榫根。断肩要用小锯。
透榫锯好后插进眼里，以不松不紧为好。组装时在四面磨角倒棱，抹上胶后用锤敲进去，这样的榫使用长久，不易松动。
木门制作时，往往需要大量削刨，加上拼装时的损耗，因而有必要在配料时加大尺寸，唯此，方可达到图纸上规定的尺寸。
门料的长度，若门框的冒头有走头（加长端），冒头两端各需加长120毫米，以便砌入墙内锚固；若门框的冒头无走头，冒头两端只需各加长20毫米。安装时再根据门洞尺寸决定取舍。需埋入地坪下时，门框梃通常应加长60毫米，以便入地坪以下使之牢固。在楼层上的门框梃只需加长20~30毫米即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、标高要准确；安装时要将门框固定好，保证门框上中下的口尺寸一致。
4、用激光投线仪控制好门窗的垂直度；初步定位好门窗框后校正垂直度。
5、用胀栓固定门窗框时要牢固无松动，保证收口后的外露边框对边尺寸相等。
6、门窗扇安装时应确保与门窗框很好的吻合，开关灵活自由。
7、清理及成品的保护，污渍及时清理干净，防止门窗的腐蚀。金属门窗的质量和各项性能应符合设计要求。
专业技术负责人：交底人：接受人：
金属门窗安装分项工程质量技术交底卡
GD2301003
施工单位
中铁建设集团有限公司
工程名称
广州恒大绿洲工程
分部工程
建筑装饰装修
交底部位
金属门窗
日期
2010年08月21日
交
底
内
容
2、金属门窗的品种、类型、规格、尺寸、开启方向、安装位置及铝合金型材壁厚应符合设计要求。
3、防腐处理及填嵌、密封处理应符合设计要求。
4、金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。
5、金属门窗配件的型号、规格、数量应符合设计要求，位置应正确，安装应牢固，功能应满足使用要求。
4、窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。
4、有排水孔的金属门窗排水孔应该畅通，位置和数量应符合设计要求。
5、金属门窗安装的留缝限值、允许偏差和检验方法见表式一所示。
四、成品保护
1、门窗进场后，按规格、型号分类存放在防风、防雨的库房内，严禁乱堆乱放，防止门变形、生锈；
2、门窗扇拆下后与其相应配件单独保存，以防丢失；
金属门窗安装分项工程质量技术交底卡
GD2301003
施工单位
中铁建设集团有限公司
工程名称
广州恒大绿洲工程
分部工程
建筑装饰装修
交底部位
金属门窗
日期
2010年08月21日
交
底
内
容
一、施工准备
1、材料准备:
金属门窗：加工型号、尺寸、数量符合设计要求，有出厂合格证。
2、作业条件：
门窗框、扇进场检验合格，无窜角、翘扭、弯曲、劈裂现象。
3、运输时要轻拿轻放，避免挤压、磕碰，防止变形损坏；尤其是门窗玻璃，尽量减少搬运；
4、抹灰时残留在门窗框上的砂浆要及时清理干净。
专业技术负责人：交底人：接受人：
金属门窗安装分项工程质量技术交底卡
GD2301003
外墙打点放线完成。
结构验收通过。
3、机具准备：手电钻、射钉枪、激光投线仪、螺丝刀、铁脚圆规、钢尺、锤子等。
二、施工工艺流程及具体步骤
工艺流程：测量放线→框填水泥砂浆→门窗框就位→门窗框用胀栓固定→框边收口→门窗扇、五金配件安装→清理→成品保护。
1、用线锤检查门洞口是否方正，如果不方正，及时进行处理找方正；根据项目放出的建筑1米线确定门洞的中心位置；安装前还要认真核对门窗洞口的尺寸，与金属门窗框的规格是否相适应。
6、门窗必须安装牢固，并开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。
（2）一般项目
1、铝合金门窗推拉窗扇开关力不大于100N。
2、金属门窗的表面应洁净、平整、光滑、色泽一致，无锈蚀；大面应无划痕、碰伤。漆膜或保护层应连续。
3、门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封；密封胶表面应光滑、顺直，无裂纹。
