《剪力墙结构》课件
混凝土强度等级与钢筋配置
边缘构造要求
根据剪力墙的重要性，选择合适的混凝土 强度等级和钢筋配置，以提高结构的承载 能力和延性。
对于剪力墙的边缘构件，应采取适当的加 强措施，以提高其承载能力和延性。
04
剪力墙的施工方法与技术
施工前的准备工作
01
技术准备
熟悉施工图纸，了解施工规范和验 收标准，进行技术交底。
用力。
经济原则
在满足安全性的前提下 ，应尽量优化设计，降
低成本。
适用性原则
剪力墙的设计应满足建 筑物的功能需求和使用
要求。
环保原则
设计时应考虑环保因素 ，尽可能减少对环境的
负面影响。
剪力墙的承载能力计算
极限承载能力
计算剪力墙能够承受的最大荷载，确 保结构在极限状态下仍能保持稳定性 。
正常使用承载能力
。
抗震性能好
剪力墙结构在地震作用下具有良好的 抗震性能，能够有效地吸收和分散地 震能量，减少结构损伤。
经济性
相对于其他结构形式，剪力墙结构的 造价相对较低，能够降低建筑成本。
剪力墙结构的缺点
01
02
03
04
施工难度大
由于剪力墙结构需要使用 大量的钢筋和混凝土，施 工难度较大，需要专业的 施工队伍和技术人员。
详细描述
独立剪力墙通常独立于建筑物整体结构之外，主要用于分隔空间或提供侧向支 撑。它通常采用钢板、钢筋混凝土等材料制成，具有较大的侧向刚度，能够提 供较好的侧向稳定性。
组合剪力墙
总结词
由两种或多种材料组成，具有不同的材料特性和受力特点。
详细描述
组合剪力墙由两种或多种材料组成，如钢筋混凝土和钢板等。这种组合结构可以 充分发挥不同材料的优点，具有较高的承载能力和较好的变形能力，适用于高层 建筑和大跨度结构等复杂建筑形式。
剪力墙教学-PPT课件
2.剪力墙结构的特点： ①剪力墙是主要承载构件，同时也是建筑物的分 隔墙和围护墙，因此墙体的布置必须同时满足建筑 平面布置和结构布置的要求。(户型问题) ②剪力墙结构体系，有很好的承载能力，而且 有很好的整体性和空间作用，比框架结构有更好的 抗侧力能力，因此，可建造15-50层的建筑物。
①剪力墙柱：
剪力墙结构中柱一般在剪力墙的两端或者转角处，一般柱宽
大于或者等于剪力墙的厚度。 之所以称之为柱，是因为这些构件有类似于柱的钢筋构造， 包括纵筋和箍筋，这与内部强身位置有显著的区别。 外观上看——剪力墙柱可分为暗柱和端柱。暗柱指布置于剪
力墙中柱宽等于剪力墙厚的柱，一般在外观看不出。端柱宽度
框支剪力墙最重要的特点在于上下不同的须结构实现而 设置的结构转换层。 转换层可分为三类： 1．上层和下层结构类型转换。多用于剪力墙结构和框架－剪 力墙结构，它将上部剪力墙转换为下部的框架，以创造一个较 大的内部自由空间。 2．上、下层的柱网、轴线改变。转换层上、下的结构形式没 有改变，但是通过转换层使下层柱的柱距扩大，形成大柱网， 并常用于外框筒的下层形成较大的入口。 3．同时转换结构形式和结构轴线布置。即上部楼层剪力墙结 构通过转换层改变为框架的同时，柱网轴线与上部楼层的轴线 错开，形成上下结构不对齐的布置。转换层的结构形式：当内 部要形成大空间，包括结构类型转变和轴线转变时。
为实现高层建筑内部上、下层结构形式与柱网的变化，可以用以 下的结构转换形式： 1、梁式转换 由于它受力明确，设计与施工简单，一般用于上层为剪力墙 结构，下层为框架结构的转换。国内用得最多的是梁式转换层。 当纵、横向同时需要转换时，可采用双向梁布置的转换方式。 2、板式转换层 当上、下柱网、轴线有较大错位，不便用梁式转换层时，可 以采用板式转换方式。板的厚度一般很大，以形成厚板式承台转 换层。 它的下层柱网可以灵活布置，不必严格与上层结构对齐，但 板很厚，自重很大，材料用量很多。
剪力墙教学-PPT课件
题，为贯通配置。 边框梁与暗梁有相似之处，也是剪力墙的加强构件，不同之 处在与边框梁的截面宽度比墙身厚。也不是受弯构件。
③剪力墙身：
剪力墙墙身即两端边缘构件和上下梁构件之间的钢筋混凝土
墙体，一般厚度在200mm以上，至少设两排钢筋网，厚度较 大时设三排。每排钢筋网由水平和竖向钢筋正交绑扎，钢筋网 之间用拉筋相连。其中，水平筋为主要受力筋，放在外侧。原 因是地震力主要为水平地震作用，剪力墙承担大量剪力，而该
比墙厚大。暗柱和端柱统称为“边缘构件”；地震力反复作用 下墙肢边缘处受力最大，需要加强，因此设边缘构件。
性质上分约束边缘构件（Y…）和构造边缘构件（G…），对
于抗震等级一.二级的剪力墙底部加强部位及其上一层的剪力墙
肢.应设置约束边缘构件.其他的部位和三级抗震的剪力墙应设置 构造边缘构件. 从11G101图集中的配筋情况也可以看出构造边缘构件(如端 柱)仅在矩形柱范围内布置纵筋和箍筋，而约束边缘构件除端部
剪力主要由墙体水平筋承受，端部构件箍筋承担很少。
拉结筋的布置要求按图纸标注。 但应注意： 1、所注明的拉结筋间距应为 横向或竖向，而不应是斜向。 2、拉结筋应拉住外侧水平分 布筋，不考虑由此引起的保护 层问题。
框支剪力墙
指的是结构中的局部，部分剪力墙因建筑要求不能落地， 直接落在下层框架梁上，再由框架梁将荷载传至框架柱上， 这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪 力墙。 这是一个局部的概念，因为结构中一般只有部分剪力墙 会是框支剪力墙，大部分剪力墙一般都会落地的。 如果没有落地剪力墙，则称为纯框支剪力墙，这种结构 抗震性能差，应避免采用。
剪力墙结构
剪力墙(shear wall)又称抗震墙或抗风墙、 结构墙。是房屋或其他构筑物中用来承受风荷 载或地震作用引起的水平荷载的墙体。 通常意义上的剪力墙是指钢筋混凝土墙体。
③剪力墙身：
剪力墙墙身即两端边缘构件和上下梁构件之间的钢筋混凝土
墙体，一般厚度在200mm以上，至少设两排钢筋网，厚度较 大时设三排。每排钢筋网由水平和竖向钢筋正交绑扎，钢筋网 之间用拉筋相连。其中，水平筋为主要受力筋，放在外侧。原 因是地震力主要为水平地震作用，剪力墙承担大量剪力，而该
比墙厚大。暗柱和端柱统称为“边缘构件”；地震力反复作用 下墙肢边缘处受力最大，需要加强，因此设边缘构件。
性质上分约束边缘构件（Y…）和构造边缘构件（G…），对
于抗震等级一.二级的剪力墙底部加强部位及其上一层的剪力墙
肢.应设置约束边缘构件.其他的部位和三级抗震的剪力墙应设置 构造边缘构件. 从11G101图集中的配筋情况也可以看出构造边缘构件(如端 柱)仅在矩形柱范围内布置纵筋和箍筋，而约束边缘构件除端部
剪力主要由墙体水平筋承受，端部构件箍筋承担很少。
拉结筋的布置要求按图纸标注。 但应注意： 1、所注明的拉结筋间距应为 横向或竖向，而不应是斜向。 2、拉结筋应拉住外侧水平分 布筋，不考虑由此引起的保护 层问题。
框支剪力墙
指的是结构中的局部，部分剪力墙因建筑要求不能落地， 直接落在下层框架梁上，再由框架梁将荷载传至框架柱上， 这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪 力墙。 这是一个局部的概念，因为结构中一般只有部分剪力墙 会是框支剪力墙，大部分剪力墙一般都会落地的。 如果没有落地剪力墙，则称为纯框支剪力墙，这种结构 抗震性能差，应避免采用。
剪力墙结构
剪力墙(shear wall)又称抗震墙或抗风墙、 结构墙。是房屋或其他构筑物中用来承受风荷 载或地震作用引起的水平荷载的墙体。 通常意义上的剪力墙是指钢筋混凝土墙体。
剪力墙结构ppt模版课件
剪力墙的概念和结构效能
框架在水平荷载作用下的内力图
剪力墙的概念和结构效能
设置墙片
在水平力作用下的墙片
剪力墙，即为刚度较大的，一 般是钢筋混凝土的墙片。此墙片在水平 力作用下的工作犹如悬臂的深梁。由于深梁的抗弯惯性矩大，其抗侧刚 度比框架柱大大提高，抗剪强度也大得多。这种墙可为整个房屋提供很 大的抗剪强度和刚度，所以一般称这种墙片为“抗剪墙“或“剪力墙”。
框剪体系的剪力墙布置为了保证楼板刚度剪力墙间距不宜过大否则在水平荷载作用下楼板会在自身平面内収生弯曲和剪切变形使框架承担的实际水平荷载比计算的大53柱网和剪力墙仸意布置1横向剪力墙应布置在平面形状或刚度变化处以及靠近房屋区段的两端柱网和剪力墙仸意布置2纵向剪力墙如布置在较长房屋的两端且相距较进时应迚行温度应力验算并采取设置施工缝等措施以减少温度和收缩应力3剪力墙的数量要得当过多地布置剪力墙并不能减少框架受力反而增加了剪力墙的用量55剪力墙的主要构造要求一剪力墙的材料现浇钢筋混凝土混凝土强度等级不应低于c20按一级抗震等级设计时不应小于楼层高度的120且不应小于160mm
剪力墙的布置原则
(3)剪力墙结构的平面形状力求简单、规则对称，墙体布置力求均匀，使质 量中心与刚度中心尽量接近。
(4)剪力墙结构应尽量避免竖向刚度突变，墙体沿竖向宜贯通全高，墙厚度 沿坚向宜逐渐减薄，在同结构单元内宜避免错层及局部夹层。
(5)全剪力墙体系从剪力墙布置均衡来考虑，在民用建筑中，一般横墙短 而数量多，纵墙长而数量少因此，纵横向剪力墙的布置需适应这个特点。
由于底层的竖向荷载和水平荷载全部由底层框架来承受，其主要特点是侧 向刚度在底层楼盖处发生突变。从已有的框支剪力墙震害资料表明：这种 结构在地震作用下往往由于从上别下刚度突变，底层框架刚度太弱、强度 不足、侧移过大、延性不足而出现破坏，甚至导致结构倒塌，这类结构的 震害足严重的。

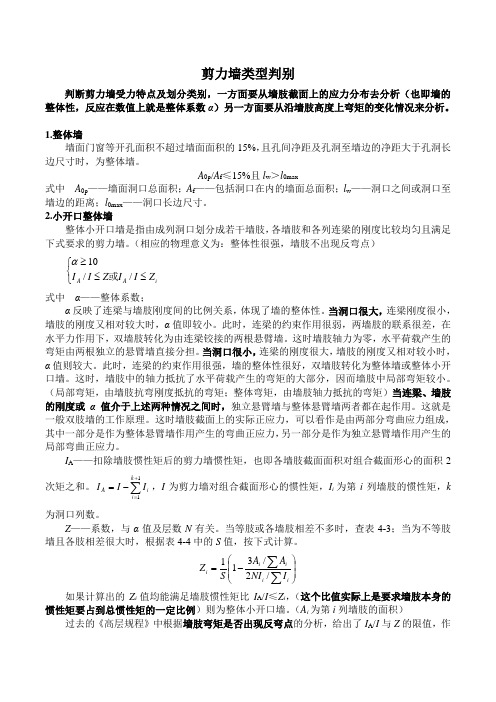

6-剪力墙类型判别
剪力墙类型判别判断剪力墙受力特点及划分类别，一方面要从墙肢截面上的应力分布去分析（也即墙的整体性，反应在数值上就是整体系数α）另一方面要从沿墙肢高度上弯矩的变化情况来分析。
1.整体墙墙面门窗等开孔面积不超过墙面面积的15%，且孔间净距及孔洞至墙边的净距大于孔洞长边尺寸时，为整体墙。
A 0p /A f ≤15%且l w ＞l 0max式中 A 0p ——墙面洞口总面积；A f ——包括洞口在内的墙面总面积；l w ——洞口之间或洞口至墙边的距离；l 0max ——洞口长边尺寸。
2.小开口整体墙整体小开口墙是指由成列洞口划分成若干墙肢，各墙肢和各列连梁的刚度比较均匀且满足下式要求的剪力墙。
（相应的物理意义为：整体性很强，墙肢不出现反弯点）⎩⎨⎧≤≤≥iA A Z I I Z I I //10或α 式中 α——整体系数；α反映了连梁与墙肢刚度间的比例关系，体现了墙的整体性。
当洞口很大，连梁刚度很小，墙肢的刚度又相对较大时，α值即较小。
此时，连梁的约束作用很弱，两墙肢的联系很差，在水平力作用下，双墙肢转化为由连梁铰接的两根悬臂墙。
这时墙肢轴力为零，水平荷载产生的弯矩由两根独立的悬臂墙直接分担。
当洞口很小，连梁的刚度很大，墙肢的刚度又相对较小时，α值则较大。
此时，连梁的约束作用很强，墙的整体性很好，双墙肢转化为整体墙或整体小开口墙。
这时，墙肢中的轴力抵抗了水平荷载产生的弯矩的大部分，因而墙肢中局部弯矩较小。
（局部弯矩，由墙肢抗弯刚度抵抗的弯矩；整体弯矩，由墙肢轴力抵抗的弯矩）当连梁、墙肢的刚度或α值介于上述两种情况之间时，独立悬臂墙与整体悬臂墙两者都在起作用。
这就是一般双肢墙的工作原理。
这时墙肢截面上的实际正应力，可以看作是由两部分弯曲应力组成，其中一部分是作为整体悬臂墙作用产生的弯曲正应力，另一部分是作为独立悬臂墙作用产生的局部弯曲正应力。
I A ——扣除墙肢惯性矩后的剪力墙惯性矩，也即各墙肢截面面积对组合截面形心的面积2次矩之和。
第四章剪力墙结构ppt课件
构，提高结构的抗震性能。
新型抗震技术在剪力墙中应用研究
1 2 3
消能减震技术 通过在剪力墙中设置消能器或阻尼器，消耗地震 输入的能量，减小结构的地震响应。
隔震技术 在剪力墙底部设置隔震支座或隔震沟等，隔离地 震波向上部结构的传递，降低地震对上部结构的 影响。
结构振动控制技术 通过主动或被动的方式，对剪力墙结构施加控制 力或调整结构参数，以减小结构的地震响应。
严格控制施工质量，确保钢筋、 混凝土等材料符合规范要求，加
强现场监管和验收工作。
04
剪力墙结构施工技术
模板支撑体系设计与施工
模板支撑体系选择
根据剪力墙结构特点，选择适宜 的模板支撑体系，如木模板、钢
模板等。
支撑体系设计
确保模板支撑体系具有足够的承载 能力、刚度和稳定性，以满足施工 要求。
施工技术要点
掌握模板安装、拆除的顺序和方法， 注意施工缝的处理和模板的清洁保 养。
钢筋连接与安装技术
钢筋连接方式
了解并掌握钢筋的机械连 接、焊接和绑扎连接等连 接方式及其适用范围。
钢筋安装顺序
遵循先主筋后箍筋、先下 层后上层的安装顺序，确 保钢筋位置准确。
施工技术要点
注意钢筋的间距、保护层 厚度等控制要点，避免钢 筋错位、露筋等问题。
第四章剪力墙结构ppt课件
目录
• 剪力墙结构概述 • 剪力墙结构受力性能 • 剪力墙结构设计方法 • 剪力墙结构施工技术 • 剪力墙结构工程实例分析 • 剪力墙结构研究前沿及展望
01
剪力墙结构概述
定义与特点
定义
剪力墙又称抗风墙或抗震墙，主要 用于承受风荷载或地震作用引起的 水平荷载，防止结构剪切破坏。
构造措施与要求
第十八讲剪力墙的分类与截面设计PPT教学课件
1．墙肢正截面承载力计算
• 剪力墙墙肢为压（拉）、弯、剪共同作用下的复合受 力构件，其正截面承载力计算方法与偏心受压柱或偏心 受拉杆相同。但在墙肢截面内除端部集中配筋外，往往 还布置有分布钢筋，这就使得墙肢的承载力计算公式与 普通柱又有不同之处。考虑到分布筋直径一般较细，因 此在设计中一般仅考虑其受拉屈服部分的作用，而忽略 受压区的分布筋及靠近中和轴的受拉分布筋的作用。
在剪力墙墙肢截面设计时，当纵横向剪力墙连成整体共同工作时， 可将纵墙的一部分作为横墙的翼缘予以考虑。同时也可将横墙的 一部分作为纵墙的翼缘予以考虑。翼缘宽度可按高规表取用。在 框架- 剪力墙结构中，剪力墙常和梁柱连成一体，形成带边框剪 力墙202。0/12因/10 此，剪力墙墙肢常按T形截面或工字形截面进行设1计0 。
•
Ib
其中：
Ib0
12E
1
Ib0
G Abl 2
(15-28) (15-29)
2020/12/10
3
l——连梁的计算跨度，l=ln+l/2.hb;
ln——连梁的净跨； hb——连梁的截面高度； a——墙肢轴线间的距离；
Ib0——连梁的截面惯性矩； Ab——连梁的截面面积； μ——连梁的截面剪应力不均匀系数；
: 时为0.8，5～7肢时为0.85，8肢以上时为0.9；对于双肢墙，可取
II1I2
2020/12/10
I
6
• 这里，I为整个剪力墙截面对组合截面形心的惯 性矩。这时，有 :
• 通常把α称为剪力墙的整体性系数。 • 2．剪力墙分类的判别条件 • 整体性系数是反映剪力墙内力分布特性的重要参数，但只根
Mc
EIj H
• 上式中的Mc实际上代表了墙肢的抗弯线刚度。对于开有
剪力墙平法识图PPT课件
05
剪力墙平法识图常见问 题及解决方法
常见错误类型及原因分析
01
02
03
忽略细节
在识图过程中，容易忽略 图纸中的细节信息，如标 注、符号等，导致理解偏 差。
对规范不熟悉
对剪力墙平法识图的相关 规范不熟悉，容易出现理 解错误或遗漏重要信息。
缺乏经验
缺乏实际工程经验，难以 准确判断图纸中的实际情 况和可能存在的问题。
平法识图的步骤
首先阅读结构设计总说明，了解工程概况、 设计依据、荷载资料、施工注意事项等；其 次阅读基础平面图及详图，了解基础类型及 埋置深度；然后阅读楼层结构平面布置图及 剖面图，了解各层梁、板、柱、墙等构件的 平面布置及竖向布置；最后根据平面图、剖 面图以及详图等，想象出整个建筑物的立体
形象。
03
1 2
钢筋混凝土结构的基本组成
包括钢筋、混凝土、模板等。
钢筋混凝土结构的图示方法
包括剖面图、断面图、立面图、平面图等。
3
钢筋混凝土结构的标注方法
包括构件名称、截面尺寸、钢筋配置等标注方法 。
平法识图基本原理与步骤
平法识图的基本原理
利用平面整体表示方法，将结构构件的尺寸 和配筋按照一定的规则直接表示在各类构件 的结构平面布置图上，再与标准构造详图相 配合，形成一套完整的结构设计图纸。
案例二：某商业综合体剪力墙平法识图
工程概况
剪力墙设计
介绍该商业综合体的基本信息，如建筑规 模、功能分区、结构特点等。
阐述该商业综合体中剪力墙的设计原则和 方法，包括墙体的抗震性能、稳定性等方 面的考虑。
平法识图要点
工程实践
结合商业综合体的特点，讲解在识别剪力 墙平法表示时需要注意的要点和技巧。
《剪力墙结构》PPT课件
精选课件ppt
20
❖ 3. 框－剪体系的剪力墙布置
（1）剪力墙间距要求L不大于4B，B为房屋宽度。 否则楼板自身平面内发生弯矩和剪切变形。
（2）对于平面为长方形的建筑，可横向布置剪 力墙；对于平面接近正方形的建筑，应双向布置 剪力墙，并且尽可能把两个方向剪力墙组合在一 起，剪力墙间尽量拉开距离。
（3）任意形状平面的建筑，剪力墙应布置在平 面形状或刚度变化处以及靠近房屋区段端部的位 置。楼梯、电梯间等地方也应该布置剪力墙。
❖ 高层建筑是一个动态的概念，不同时间，不 同国家有不同的规定。
❖ 钢筋混凝土结构中常用的高层建筑结构体系： （1） 框架结构；（2）剪力墙结构 （3） 框架剪力墙结构；（4）框筒结构 （5） 筒中筒结构；（6） 束筒结构
精选课件ppt
3
剪力墙的概念
1.框架结构的不足
（1）房屋层数增多、高宽比增大时，骨架式框架 结构的梁柱截面将增大到不经济甚至不合理的地步。
第六讲 剪力墙结构
精选课件ppt
1
内容
❖ 1. 高层建筑的定义 ❖ 2. 剪力墙的概念 ❖ 3. 剪力墙结构体系 ❖ 4. 框架－剪力墙结构体系 ❖ 5. 剪力墙的形状和布置 ❖ 6. 实例
精选课件ppt
2
高层建筑的定义
❖ 高层建筑混凝土结构技术规程 (JGJ3-2002 )： 10层及十层以上或房屋高度大于28m的建筑 物。
２ 特点： （1）以框架结构为主，以剪力墙为辅助补
救框架结构的不足的半刚性结构。 （2）剪力墙承担大部分的水平荷载，框架
以负担竖向荷载为主。
精选课件ppt
14
精选课件ppt
15
框架－剪力墙结构（例）
精选课件ppt
高层建筑结构设计第4章剪力墙结构设计课件.ppt
4.1剪力墙结构布置与计算基本假定
4.1.1剪力墙结构布置与设计要点 4.1.2剪力墙结构的承重方案 4.1.3计算基本假定 4.1.4剪力墙内力计算
4.1.1剪力墙结构布置要点
剪力墙结构布置与设计要点 1.剪力墙平面布置（双向或多向） 2.剪力墙竖向布置（连续布置，避免突变） 3.剪力墙的配筋 4.剪力墙的墙肢分类 5.短肢剪力墙的设计要求 6.剪力墙结构的典型平面 7.剪力墙结构的变形
a ——洞口两侧墙肢轴向间距
6.4双肢墙内力及位移计算
力与变形关系
M 1 ( x)
EI1 y1"
EI
'
11
M 2 (x)
EI 2 y2"
EI
2
' 2
y1 y2 y
1 2
4.4双肢墙内力及位移计算
根据力与变形关系得不同荷载情况下得微分方程
2 1 1 2
倒三角荷载
( ) 2( ) 2
4.4双肢墙内力及位移计算
1、适用条件： 开洞规则，墙厚、层 高不变的双肢剪力墙。
➢ 判别条件： ＝1～10
4.4双肢墙内力及位移计算
➢ 2、基本假定 （1）忽略连梁轴向变形，即假定两墙肢水平位移完
全相同 （2）两墙肢各截面的转角和曲率都相等，连梁两端
转角相等，连梁反弯点在梁的中点 （3）墙肢截面、连梁截面、层高等几何尺寸沿全高
4.2.5剪力墙截面设计
内力与位移计算思路 N－由竖向荷载和水平荷载共同产生 M－由水平荷载产生 V－由水平荷载产生——受剪(水平钢筋)
压弯构件 (竖向构件)
竖向荷载下的N：按照每片墙的承载面积计算
水平荷载下的M、N、V：按照墙的等效刚度分配至 各墙
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
二. 反弯点出现的限制
α值不是判断的充分条件
IA/I反映墙肢截面削弱程度
IA/I界限值用Z表示 分别计算出每一墙肢的Z值, 进行检查.
Zi
1(13Ai /Ai ) S 2nIi /Ii
(i 1,2,k1)
其 中n为 ：层 数
S是 一 系查 数表 P，10，6 表 4－4包 ( )
分别计算出每一墙肢的Z值,进行检查.
如果结构单元中同时含有 第一类剪力墙和第二类剪力 墙（壁式框架）时，因两类 剪力墙侧移形态不同，在不 同高度处荷载分配系数不同。 应该按以后要讲的框架-剪 力墙计算。
13
其 中 ：T
2 1
2
I1
2 Sc I 2 2 Sc
IA I
S 2 cA 1 A 2 A1 A2
I A I (I1 I2)
D
I~b c 2 a3
称为连梁刚度系数
3
组合截面对形心轴的面积矩S 求组合截面形心, 以A1的形心为参考轴
c1
2cA2 A1 A2
一侧对形心的面积矩
Sc1A1
S查表
6
三. 分类判别
1. 1时，不考虑连梁 作的 用约 ，束 分别按独 理立墙 2. 110,且IA/IZ时,按联肢墙计算 3. 10,且IA/IZ时,按整体小开口墙计算 4. 10,且IA/IZ时,按壁式框架计算
7
8
作业（包第2版P156）
求图示12层剪力墙结构的内力
变更: 学号尾数: 0, 5: 原题 学号尾数: 1, 6: 层数改为10,其余不变 学号尾数: 2, 7: 层数改为10,层高3.3m其余不变 学号尾数: 3, 8: 层高改为3.3m,其余不变 学号尾数: 4, 9: 连梁高度改为0.5m,其余不变
9
作业原题图
10
§4-7 剪力墙结构的协同工作
四种剪力墙分两大类：
第一大类：包括整体墙、整体小开口墙和联肢墙。特 点是水平荷载作用下，侧移呈弯曲型或偏弯曲型。
第二大类：壁式框 架。特点是水平荷 载作用下，侧移呈 剪切型或偏剪切型。
11
一个剪力墙结构单元内可能有不同类型的剪力墙
12
如果结构单元中只有第一类 剪力墙（整体墙、整体小开口 墙和联肢墙）。按“先合后分” 的思路计算。由各片墙的等效 刚度累加，得到综合剪力墙等 效刚度，各片墙承担的荷载按 其等效刚度与综合剪力墙等效 刚度之比分配。（史：P127 ）
2cA1A2 A1 A2
or:
Sc2A2
(cc1)A2
2cA1A2 A1 A2
讨论：
T 为多肢墙轴向变形影响系数
2 D; 2 1/(IA / I) ,整 体 性 愈 好
4
▲多肢墙
2
6H 2
k 1
k
Di
Th I i i 1
i1
D i
c i I~bi
a
3 i
;
k 1
IA I Ii
i1
高层建筑结构设计
§肢间的整体性能 ② 墙肢沿层高度是否出现反弯点
1
一. 整体性能
主要取决于连梁与墙肢刚度的相对值 参见图(包P129, 史P171) 各类剪力墙的受力特点
2
整体性可通过整体性系数α体现
▲双肢墙:
T 为多肢墙轴向变形影响系数
2 6H 2D Th ( I 1 I 2 )
