应力计安装规范
1. 安装应力测点
第一步：钻孔
使用φ42mm的钻头施工相应深度的钻孔；钻孔平行于煤层施工。
钻孔位置如下图所示。
图1钻孔施工位置示意图
第二步：应力计安装
钻孔应力计安装时保证压力枕水平，推进钻孔内，不要转动方向,油管不要过多弯折，（过度弯折有可能导致油管不通），安装杆与应力计连接如下图
图2系统所用应力计及应力计的安装位置示意图
第三步：应力计注油、打压
使用油泵通过专用压力转换件进行应力计注油、加压。
首先将油泵与转换件注油口连接，然后松开压力转换件的椎阀，压动油泵进行注油，等压力达到标定
压力时停止注油，拧紧椎阀，关闭油泵；
图3专用压力转换件结构示意图
图4应力计与压力传感器连接图。
NVYL型振弦式应力计作业指导书
第一版第0次修改颁布日期:2010-1-1目录1、适用范围及依据 (2)1.1适用范围 (2)1.2标准及依据 (2)2、测量原理及仪器结构 (2)2.1测量原理： (2)2.2仪器结构 (3)2.3型号、规格及技术指标 (4)3、安装与埋设 (4)3.1验收与保管 (4)3.2应力计的安装 (4)3.2.1 NVYL－T型应力计的安装 (5)3.2.2 NVYL－R 型应力计的安装 (6)3.3仪器的初始读数 (7)3.4.对应力计的再加压 (7)3.5电缆安装 (9)4、数据读取 (10)4.1人工测量 (10)4.1.1仪器与测读仪的连接 (10)4.1.2操作 (11)4.2自动测量 (13)4.3数据处理 (13)5、注意事项 (14)6、安全与环保 (14)6.1安全施工 (14)6.2环境保护 (14)7、附件 (15)第一版第0次修改颁布日期:2010-1-1NVYL型振弦式应力计作业指导书1、适用范围及依据1.1适用范围在新奥法施工中，一般采用喷射混凝土对开挖出的土洞或岩洞进行支护。
而NVYL型振弦式应力计可用于监测喷射混凝土衬砌层的压力，以便得到绩效比最好的喷射混凝土的支护厚度。
1.2标准及依据2、测量原理及仪器结构2.1测量原理：当被测混凝土压荷载作用在应力计上，将引起NVP系列振弦式压力传感器的弹性膜片产生变形，并振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出应力计的压力值，同时可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数F来度量，其定义为：F=f2/1000式中f为振弦式仪器中钢丝的自振频率。
振弦式应力计压力计算公式为：P M=k×(F-F0)+b×(T-T0)式中：Pm—应力计压力，单位为kPa；ｋ—应力计的最小读数，单位为kPa/kHz2；由厂家所附卡片给出。
F—实时测量的应力计输出值，单位为kHz2；F0—应力计的基准值，单位为kHz2。
钻孔应力计布置方案
钻孔应力计打设方案1预留巷道围岩侧向支承压力监测采用在保护煤柱中打设钻孔应力计的方法对预留巷道围岩的侧向支撑压力进行监测，分析工作面采动对预留巷道围岩侧向支撑压力的影响，为回采巷道围岩控制、巷道支护等提供依据。
1.1钻孔应力计概述矿用钻孔应力监测仪是用于煤矿井下煤层或者岩层内部的地压力检测，以及充填开采中充填体的承载压力检测，可对压力数据进行自动测量、自动记录的自动化设备。
可在下列环境条件下使用：1、温度：0～40℃；2、相对湿度：﹤96％RH；(25℃)3、大气压力：80～106KPa；4、现场环境：适用于煤矿井下有瓦斯和煤尘爆炸危险的环境中。
1.2钻孔应力计布置方案在152309工作面1523092（原1523103）巷道、1523093（原1523102）巷道沿切眼处联络巷向外布置四个测区，每一个测区内布置5个钻孔，1#测区距切眼30m，以后每个测区间距300m，其中4#测区暂不打设钻孔应力计，待工作面推进一段距离后再根据现场需求进行布置。
数显钻孔应立计交叉安装，钻孔间距5m，钻孔安装深度分别为10m 、15m、5m、10m、5m，各钻孔均高出底板1m 平行底板向煤柱中打设，钻孔应力计布置平面图如图1所示，钻孔应力计在剖面上的布置如图2所示152309工作面矿压监测方案2A图1 钻孔应力计布置平面示意图A-A剖面图图2 预留巷道钻孔应力计布置剖面示意图1.3钻孔应力计安装说明（1）钻孔应力测量系统组成新型钻孔应力计测量系统由应力感应系统、数据采集仪和注液枪三部分组成。
应力感应系统如图3所示。
其中应力感应器与高压油管、三通与电子液压转换器依次连接，三通和注液枪由阀门连接；油路长度根据现场要求而定。
1234567图3 新型钻孔应力计测量系统示意图1－应力感应器；2－高压油管；3－三通；4－电子数显液压转换器；5－快换接头；6－阀门；7－注液抢（2）钻孔应力测量系统安装方法①先在煤岩体中施工钻孔，钻孔直径以40～42mm为宜，然后根据钻孔深度选择对应长度的钻孔应力计，将应力感应器送入被测钻孔的指定位置；②将电子数显液压转换器与三通连接；③将注液枪手柄向外旋至最底部，拧开尾盖，拔出推进器，然后向注液枪倒满液压油，放入推进器，最后旋紧尾盖；④将注液枪与三通连接，用U型销卡紧后开始拧开阀门，当阀门下边露出白色皮圈后停止旋转，开始慢慢旋转注液枪手柄缓慢进行注液，通过注入油液使应力感应器与煤岩体主动耦合，观测电子数显液压转换器的压力表，当初承力接近原始应力（1.5MPa）时，停止注液，关闭阀门，取下注液枪；⑤开始测量，电子数显液压转换器将显示并存储应力实时数据。
SDG系列锚杆(钢筋)应力计使用说明书
S D G系列锚杆（钢筋）应力计使用说明书1 简述 .................................................................... -2 -2 特性 .................................................................... - 2 -3 技术指标................................................................. - 2 -4 验收与保管............................................................... - 2 -5 检验及安装埋设........................................................... - 3 -6 测读方法................................................................. - 5 -7 结果计算................................................................. - 6 -SDG系列锚杆（钢筋）应力计使用说明书1 简述SDG系列锚杆（钢筋）应力计由振弦、磁芯和不锈钢外壳等部件组成，用于锚杆、钢筋等结的应力状态监测，并能兼测温度。
2 特性结构简单、紧凑合理、抗震性能好、安装快捷；锚杆（钢筋）应力计和锚杆或钢筋连接可焊接也可高强连接套连接；能在恶劣的环境下长期稳定工作，频率稳定，长距离传输和自动化监测不受电缆电阻等因素的影响进行；温度测量为直读式；广泛用于水利水电、矿山、铁路公路、桥梁码头、地下洞室等工程中锚杆或钢筋应力监测。
3 技术指标表1 SDG系列锚杆（钢筋）应力计规格型号表4 验收与保管承诺：我公司生产的仪器及配件，如用户在验收过程中发现质量问题（用户人为因素之外），我公司负责免费维修或更换。
地基沉降监测施工工序
新年聚会搞笑策划书3篇篇一《新年聚会搞笑策划书》一、活动主题新年狂欢，笑料百出二、活动目的通过举办新年聚会，为大家提供一个欢乐、放松的氛围，增进彼此之间的感情，同时也让大家在新的一年里有一个愉快的开始。
三、活动时间[具体时间]四、活动地点[详细地址]五、参与人员[参与人员名单]六、活动内容1. 开场致辞主持人发表新年贺词，欢迎大家参加聚会，并介绍活动的流程和规则。
2. 互动游戏（1）猜谜语：准备一些有趣的谜语或脑筋急转弯，让大家在规定时间内猜出答案。
（2）接力比赛：将参与者分成若干小组，进行接力比赛，比赛内容可以是搞笑的动作或任务。
（3）模仿秀：让参与者模仿一些名人或角色的经典动作或台词，评选出最搞笑的模仿者。
3. 表演环节（1）小品表演：邀请一些有表演天赋的参与者表演小品，内容可以是幽默搞笑的故事。
（2）歌曲演唱：鼓励参与者上台演唱搞笑歌曲，或者对经典歌曲进行搞笑改编。
4. 抽奖环节准备一些小礼品，通过抽奖的方式让参与者获得惊喜。
5. 自由交流七、活动预算1. 场地租赁费用：[X]元2. 餐饮费用：[X]元3. 互动游戏奖品费用：[X]元4. 表演道具费用：[X]元5. 其他费用：[X]元总预算：[X]元八、注意事项1. 活动现场要保持安全和秩序，避免发生意外事故。
2. 尊重每个人的表演和参与，不嘲笑、不歧视。
3. 活动结束后，及时清理场地，保持环境整洁。
篇二《新年聚会搞笑策划书》一、活动主题新年聚会，欢乐无限二、活动目的通过举办新年聚会，增强团队凝聚力，丰富员工业余生活，同时也为了庆祝新年的到来，让大家在欢乐的氛围中迎接新的一年。
三、活动时间[具体时间]四、活动地点[详细地址]五、参与人员全体员工六、活动内容1. 开场致辞：主持人发表开场致辞，欢迎大家参加新年聚会，并简要介绍活动流程和注意事项。
2. 文艺表演：安排一些有趣的文艺表演，如小品、相声、歌曲、舞蹈等，让员工们展示自己的才艺，同时也为大家带来欢乐。
钢筋应力计原理及现场应用技术
第四章---监测技术 YL-IRI读数仪
YL-IRI读数仪适应于各种振弦式传感器频率采集，支持多种温度 传感器的测量 。
17
第四章---监测技术
由于频率仪在测试时会发出很高的脉冲电流,所以在测试时操 作者必须使测试接头保持干臊,并使接头处的两根导线相互分开,不 要有任何接触,不然会影响测试结果。
4
第二章---钢筋应力计原理
二、钢筋应力计原理
钢弦式传感器基本原理: 振弦式钢筋计安装于钢筋上，钢筋受力产生的变形将引起焊接于 钢筋上的仪器内钢弦变形，使钢弦发生应力变化，从而改变钢弦的振 动频率。测量时利用电磁线圈激拨钢弦并量测其振动频率，频率信号
经电缆传输至频率读数装置或数据采集系统，再经换算即可得到钢筋
现场原始记录必须采用专用格式的记录纸, 除记录下传感器器 编号和对应测试频率外,原始记录纸上还要充分反映环境和施工信 息。
18
第四章---监测技术
四、监测技术
2、测试数据处理
（1）基本概念及基本原理
1、应力、应变及弹性模量
应力（σ)：单位面积所受的（轴向）压力或拉力值。
σ=N/A
单位：N/m2（Pa)
钢筋应力计现场检测技术
一、钢筋应力计简介 二、钢筋应力计原理 三、钢筋应力计安装 四、监测技术
1
第一章---钢筋应力计简介 一、钢筋应力计简介
通常埋设于各类建筑基础、桩、地下连续墙、隧道衬砌、桥梁、 边坡、码头、船坞、闸门等混凝土工程及深基坑开挖安全监测中，测 量混凝土内部的钢筋应力，锚杆的锚固力，拉拔力等；加装配套附件 可组成锚杆测力计。
在焊接时,为避免传感器受热损坏, 要在传感器上包上湿布并不 断浇冷水,直到焊接完毕后钢筋冷却到一定温度为止。在焊接过程中 还应不断测试传感器,看看传感器是否处于正常状态。

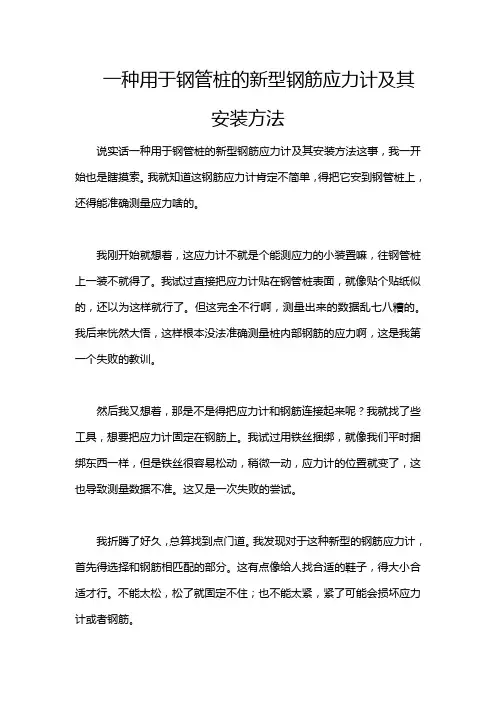

一种用于钢管桩的新型钢筋应力计及其安装方法
