浅谈纸餐盒防油_防水剂的选择与使用
22
CHINA PACK AG ING INDUS TRY
中国包装工业11/1999总65期
1、概述
纸浆模压快餐盒是指使用漂白浆板(木浆、草浆等)经过处理,浆内添加助剂,利用特殊的成型、干燥设备,模压成型的一次性使用的快餐盒,是目前消除白色污染,替代发泡塑料快餐盒的理想的产品。
由于中国快餐食品有汤有水,因此对快餐盒的防油、防水性能要求极高。
然而,由于许多生产厂家对生产纸浆模压快餐盒的原料、助剂的特性不十分了解,对防油、防水剂选择不当,致使许多厂有的产品防油、防水性能不稳定,严重影响了产品的质量和声誉。
笔者近年来一直从事纸浆模压快餐盒的生产工艺技术设计及技术服务,积累了一点实践体会,现奉与各位,与大家共同探讨。
2、防油剂的作用机理及选择:
纸餐盒添加的防油剂主要是直链炭氟有机化合物,属合成胶料,它直接与纤维结合成化学键,因而可以改善成品的物理强度,可以在配浆中增加低强度纤维的比例而不会降低成品的强度,并且可以加填其它填料。
防油剂实际是一种中性施胶剂,因而要求必须在中性条件下施加,并且必须添加与之相匹配的助留剂,这一点很关键,目前许多纸餐盒生产企业由于对这一问题认识不足而造成成品防油效果不稳定或者添加量过高,不仅提高了产品的成本,而且产品质量也不稳定。
目前纸餐盒添加的防油剂主要是美国某公司和法国某公司的产品,根据我们的工艺技术要求,我们选择使用的是美国某公司的产品及相匹配的助留剂、增强剂。
3、防水剂的作用机理及选择:
防水剂的选择是由所选用的防油剂决定的,因
为目前可供选择的防油剂品种较少,且对传统的酸性施胶系统不适用,要使制成品既具有防油性能,又具有防水性能,必须采取碱性或中性施胶系统,目前比较理想的中性施胶防水剂就是合成胶料AK D 。
AK D 是烷基烯酮二聚体的简称,其作用过程是(1)AK D 附着;(2)AK D 颗料分散于纤维表面;(3)AK D 延伸和发生化学反应。
AK D 与纤维素羟基反应是个较缓慢的过程,不象酸性胶料松香附着于纤维上,其疏水基立即发生施胶作用。
AK D 施胶在成品干后尚未完成,24小时内施胶反应才完成了80%,其后若干周内还在进行。
如果不采取附着措施,约有35%的AK D 因水解而失效。
为了提高AK D 胶的施胶效果,保证纸餐盒的防油、防水性能,必须采取有效的助留措施。
因此在实践中我们选择了与AK D 胶匹配的增强剂作为AK D 增效剂和纸餐盒湿强剂,并添加必须的助留剂,目前厂家使用效果良好。
4、防油、防水剂的使用:
纸餐盒的防油与防水,不是独立的,而是相互影响、相互作用的。
防油、防水剂均为合成类高效施胶剂,添加防油、防水剂的过程实际上是连续的施胶过程,添加剂的选择、正确的使用方法、合适的添加量、合适的稀释浓度及方法、正确的添加顺序及时间间隔、合适的搅拌速度及时间都是在生产过程中必须严格控制的影响纸餐盒防油、防水效果的因素。
在实际生产中我们摸索了一套助剂的添加工艺配方,现介绍给大家:
(1)原料配比:苇浆:针叶木浆=8:2;(2)成浆叩解度:32°SR -34°SR
浅谈纸餐盒防油、防水剂的选择与使用
马恒臣
23
CHINA PACK AG ING INDUS TRY
中国包装工业
11/1999
总65期
(3)添加助剂:
①LZK —001 1.5%②LZK —0024‰③LZK —0038‰④LZK —0047‰⑤LZK —0050.2‰
注:所有添加量均为绝对干纤维的添加量,均按有效成分100%计。
(4)使用方法:①原浆必须经过检测达到要求的浓度及叩解度要求。
一般配浆浓度以2%为宜。
②各种添加剂均应经过稀释5—10倍后再进行添加。
③依据(3)①—⑤编号顺序依次添加于配浆池中,每种间隔10—15分钟,并经过80目筛网过滤。
④在添加助剂前应检测浆液的PH 值,PH 值在7.5—8.5之间为佳,否则应加以调整。
也要检测水质,水质硬度不能太高,特别是稀释助剂的用水,以
免影响助剂效果。
⑤加添时搅拌速度不宜过快,以防破坏纤维与助剂之间的结合,提高助剂的添加效果。
⑥每池浆配好后应在10小时内用完,这样才能保证成品纸餐盒的防油、防水效果。
5、结束语:
纸餐盒的防油、防水效果的影响因素很多,诸如浆料的配比及处理、工艺技术设备、成型工艺及设备、助剂的选择及使用等,上述重点论述了防油、防水剂的选择与使用,只要在生产实践中反复摸索,配备先进的浆料处理工艺及设备、成型设备,选择适合生产工艺流程的助剂,制订合理的助剂添加工艺规程,并严格执行。
就能生产出成本低、防油、防水效果好的纸餐盒。
我们目前使用的防油、防水配方单位成本在0.045元/个左右,纸餐盒的单位成本在0.24—0.26元/只。
(作者单位山东省造纸工业研究设计院)
(上接21页)・工业实习(至少6个月)
选修课(任选一组)(学分15):
・包装图形设计(艺术表现技法、产品与包装图形、设计理论与方法等)
・制造方法与质量管理(质量保证体系、生产库存控制、材料处理、时间与运动研究、工厂布局、制造成本分析等)
・包装印刷(柔性印刷和凹版印刷、排版、照相铜版、图像转移、印刷经济学、图形产生技术、分色等)
・商业与销售(管理学、财会概论、市场营销、管理信息系统、销售管理等)
・食品与包装(食品科学、高级食品、食品加工、食品政策与法规、食品工程、食品微生物、食品化学等)
・包装设计、研究与开发(静力学、材料强度、机械动力学、模型制作、科技论文写作、木质纤维复合材料、材料化学、研究与开发等)
专业实验室
UW -Stout 包装专业共有6个实验室,它们分别如下:
包装材料实验室有剥离与粘合测试、封口强度测试、塑料材料分析、封盖扭矩测试、温度与湿度室、货架寿命测试、渗漏测试等试验设备及软件。
包装动力学实验室有跌落、压缩、冲击和振
动试验系统以及高速摄影系统等。
包装模型制作实验室有CAD/CAM 系统等。
包装机械实验室含有几乎所有典型的包装机。
如:立式成型—充填—封口机、折叠盒竖起定型设备、泡罩产生及封口设备、真空热成型机、拉伸裹包机、捆扎机、条形码印刷机、装盒机、热收缩裹包机、检重设备、机器人堆垛设备、液体灌装机、输送设备等。
包装计算机实验室有计算机工作站、教学辅助设备、大型绘图仪以及造型、图形与标签生成和容器设计等专用软件。
包装资料室有各种包装标准(AST M 试验标准、军用标准等)的CD/ROM ,各种包装期刊和书籍等。
学生就业情况
包装在美国已成为第三大工业,而且在以很快的速度发展。
所以,包装专业技术人才的需求量远大于毕业生的数量。
因此,该包装专业本科生的就业率一直为百分之百,而且起点工资很高。
毕业生通常从事的工作是:包装运输与销售、包装结构与缓冲包装设计、产品开发、包装测试、包装研究与开发、技术服务等。
(作者单位西北轻工业学院工业设计系)。
纸张防潮与防潮剂
纸张防潮与防潮剂
一般纸张防潮要注意到以下几点：
1、纸张要离地面1分米以上，一般使用垫纸的木板就有那个高度了。
2、防潮，仓库不能离河太近了，地方潮湿也不行，保持仓库干燥。
3、注意防雨设施，平时在仓库应该备用雨棚。
4、不可以在仓库过多的安装电力设施，要不你保险都买不了。
一、防潮剂技术参数：
1、外观：灰白色均质半透明液体；
2、固含量：50%；
3、PH值：7；
4、离子型：非离子型。
二、防潮剂性能特点：
澳达牌防潮剂为水溶性环保非离子型，其抗酸、抗碱、耐硬水、乳液稳定、分散性好；应用于抄取板中可提高纸板的柔韧性、解决纸板因受潮变形现象、提升纸板滑感等功效。
三、防潮剂适用范围：
防潮剂专用于密封汽缸垫非石棉密封卷材、片材、乳胶抄取板、非石棉乳胶板、非石棉抄取板
四、防潮剂使用方法：
防潮剂以3%～5%的比例添加于纸浆中（气温高于15℃使用效果更佳、冬天需加温后使用）。
五、防潮剂储存方式与包装规格：
1、在10-25℃的条件下，避光、密闭贮存可达6个月以上。
2、50KG/桶、200KG/桶、1T/桶（塑胶桶）。
六、防潮剂注意事项：
此说明所述技术性能及应用方法仅供专业人士参考，而并非对使用效果之承诺，凡新使用产品及改变工艺,须先做严格的可行性测试，以求最佳使用效果。

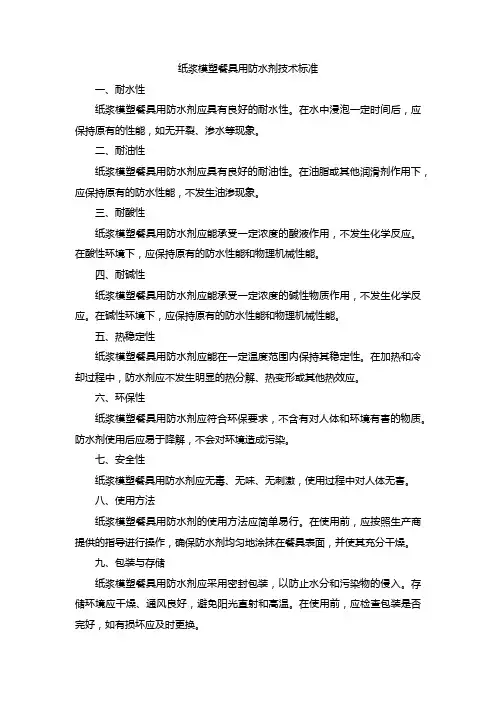

纸浆模塑餐具用防水剂技术标准
纸浆模塑餐具用防水剂技术标准一、耐水性纸浆模塑餐具用防水剂应具有良好的耐水性。
在水中浸泡一定时间后，应保持原有的性能，如无开裂、渗水等现象。
二、耐油性纸浆模塑餐具用防水剂应具有良好的耐油性。
在油脂或其他润滑剂作用下，应保持原有的防水性能，不发生油渗现象。
三、耐酸性纸浆模塑餐具用防水剂应能承受一定浓度的酸液作用，不发生化学反应。
在酸性环境下，应保持原有的防水性能和物理机械性能。
四、耐碱性纸浆模塑餐具用防水剂应能承受一定浓度的碱性物质作用，不发生化学反应。
在碱性环境下，应保持原有的防水性能和物理机械性能。
五、热稳定性纸浆模塑餐具用防水剂应能在一定温度范围内保持其稳定性。
在加热和冷却过程中，防水剂应不发生明显的热分解、热变形或其他热效应。
六、环保性纸浆模塑餐具用防水剂应符合环保要求，不含有对人体和环境有害的物质。
防水剂使用后应易于降解，不会对环境造成污染。
七、安全性纸浆模塑餐具用防水剂应无毒、无味、无刺激，使用过程中对人体无害。
八、使用方法纸浆模塑餐具用防水剂的使用方法应简单易行。
在使用前，应按照生产商提供的指导进行操作，确保防水剂均匀地涂抹在餐具表面，并使其充分干燥。
九、包装与存储纸浆模塑餐具用防水剂应采用密封包装，以防止水分和污染物的侵入。
存储环境应干燥、通风良好，避免阳光直射和高温。
在使用前，应检查包装是否完好，如有损坏应及时更换。
十、生产商信息纸浆模塑餐具用防水剂的生产商应提供完整的产品信息，包括产品名称、型号、主要成分、性能指标、使用方法、包装与存储要求等。
生产商信息还应包括联系方式、地址、网址等，以便用户在需要时进行查询和联系。

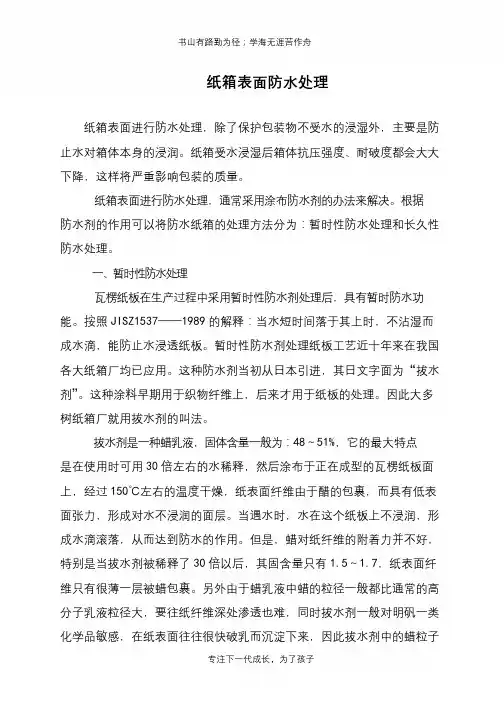

纸箱表面防水处理
书山有路勤为径；学海无涯苦作舟
纸箱表面防水处理
纸箱表面进行防水处理，除了保护包装物不受水的浸湿外，主要是防止水对箱体本身的浸润。
纸箱受水浸湿后箱体抗压强度、耐破度都会大大下降，这样将严重影响包装的质量。
纸箱表面进行防水处理，通常采用涂布防水剂的办法来解决。
根据
防水剂的作用可以将防水纸箱的处理方法分为：暂时性防水处理和长久性防水处理。
一、暂时性防水处理
瓦楞纸板在生产过程中采用暂时性防水剂处理后，具有暂时防水功能。
按照JISZ1537——1989的解释：当水短时间落于其上时，不沾湿而成水滴，能防止水浸透纸板。
暂时性防水剂处理纸板工艺近十年来在我国各大纸箱厂均已应用。
这种防水剂当初从日本引进，其日文字面为“拔水剂”。
这种涂料早期用于织物纤维上，后来才用于纸板的处理。
因此大多树纸箱厂就用拔水剂的叫法。
拔水剂是一种蜡乳液，固体含量一般为：48～51%，它的最大特点
是在使用时可用30倍左右的水稀释，然后涂布于正在成型的瓦楞纸板面上，经过150℃左右的温度干燥，纸表面纤维由于醋的包裹，而具有低表面张力，形成对水不浸润的面层。
当遇水时，水在这个纸板上不浸润，形成水滴滚落，从而达到防水的作用。
但是，蜡对纸纤维的附着力并不好，特别是当拔水剂被稀释了30倍以后，其固含量只有1.5～1.7，纸表面纤维只有很薄一层被蜡包裹。
另外由于蜡乳液中蜡的粒径一般都比通常的高分子乳液粒径大，要往纸纤维深处渗透也难，同时拔水剂一般对明矾一类化学品敏感，在纸表面往往很快破乳而沉淀下来，因此拔水剂中的蜡粒子
专注下一代成长，为了孩子。
纸箱防水光油
纸箱防水光油水性光油特点：水性光油也称为分散型上光剂，具有无色、无味、透明感强且无毒、无有机挥发物(VOC)、成本低、材料来源广、有良好的光泽性、耐折性、耐磨性和耐化学药品性等特点，是其他溶剂型上光油所无法比拟的。
另外，若再加上其它主剂和助剂，还可提高水性上光油的光泽性、耐折性、耐磨性和耐化学药品性。
由于水性上光油以水为稀释剂，使用少量易挥发的乙醇为辅助溶液，没有有毒有害挥发，经济卫生，在操作中可消除对人体的危害及给环境带来的污染，有利于安全生产和改善职工劳动条件，非常符合环保要求，特别在食品、香烟、药品等包装上使用非常合适。
水性光油主要由主剂、溶剂、辅助剂三大类组成。
水性上光油的主剂是成膜树脂，是上光剂的成膜物质，通常是合成树脂，它影响和支配着深层的各种物理性能和膜层的上光品质、如光泽性、附着性、干燥性等。
水性成膜树脂品种很多，但目前国内外使用较为普遍的是丙烯酸体系的共聚树脂。
水性丙烯酸共聚树脂的性能取决于单体的组成、单体的合成和合成工艺。
水性丙烯酸共聚树脂具有成膜性好、光泽度好、透明度高、干燥迅速、耐磨、耐水等一系列优良性能，大量地应用在水性上光剂和水性上光涂料中。
纸箱防水光油使用步骤：1、光源：UV照射光源一般采用高压汞灯或金属卤化物灯（以无极灯为佳），光源的功率也要求稳定。
高压汞灯的输出功率一般为80～120W/cm，才能确保涂料的固化速度小于0.5s。
2、油墨：需要注意涂料与油墨的结合问题，必要时先涂一层底胶。
3、涂层厚度：上光涂层经过紫外光辐射后光引发剂被引发，会产生游离基或离子，这些游离基或离子与预聚体或不饱和单体中的双键起交联反应，形成单体基。
这些单体基会通过连锁反应生成聚合体固体高分子，完成上光涂料的干燥过程。
涂布层过厚，在同样功率光源的照射下干燥时间相对长，一方面影响上光油的干燥，另一方面使纸张的含水量相对减少，会使张纸变脆易断，影响油层的耐磨性。
4、稀释剂：上光油一般来说需使用专用稀释剂，稀释量控制在1:0.5至1:1左右，过多则会影响上光效果（具体视涂膜量而定）。
一种纸浆模塑浆内用无氟防水防油剂及使用方法
一种纸浆模塑浆内用无氟防水防油剂及使用方法背景介绍：随着环境保护意识的提高和世界各国法律法规对于环境污染的严格要求，传统的含有氟化合物的纸浆模塑浆内用防水防油剂逐渐受到限制。
因此，研发一种无氟纸浆模塑浆内用防水防油剂变得非常重要。
本文将介绍一种无氟的纸浆模塑浆内用防水防油剂的制备方法及使用方法，该剂可用于纸浆模塑浆的生产中，提高纸浆模塑浆材料的防水防油性能。
制备方法：步骤1：准备原料准备无氟表面活性剂、纳米颗粒材料、增粘剂等原料，其中无氟表面活性剂用于降低纸浆模塑浆材料的表面张力，纳米颗粒材料用于增强纸浆模塑浆材料的防水性能，增粘剂用于提高纸浆模塑浆材料的粘度。
步骤2：制备无氟防水防油剂将无氟表面活性剂、纳米颗粒材料、增粘剂等原料按照一定比例混合，并加入适量的溶剂进行搅拌混合。
搅拌时间和速度根据实际情况确定，直至均匀混合。
步骤3：性能检测将制备好的无氟防水防油剂用于纸浆模塑浆材料的制备中，并对纸浆模塑浆材料进行性能检测。
包括对抗张强度、吸水性、耐油性等参数的检测。
使用方法：步骤1：调整纸浆浓度将纸浆模塑浆材料稀释至适宜的浓度，一般在3-4%之间。
步骤2：添加无氟防水防油剂按照一定的比例将制备好的无氟防水防油剂添加到纸浆模塑浆材料中，并进行充分搅拌，使其均匀分散。
步骤3：调整pH值使用适量的酸碱溶液调节纸浆模塑浆材料的pH值，通常在4-7之间。
步骤4：混合搅拌进行适量时间的混合搅拌，使纸浆模塑浆材料中的无氟防水防油剂充分与纸浆模塑浆材料反应。
步骤5：模塑浆材料的制备将制备好的纸浆模塑浆材料进行进一步的处理和成型，在适当的条件下进行热压、干燥等工艺操作，得到所需的纸浆模塑浆制品。
步骤6：性能检测对制备好的纸浆模塑浆制品进行性能检测，包括防水性、防油性、抗张强度等参数的测定。
使用该无氟防水防油剂可以有效提高纸浆模塑浆材料的防水防油性能，符合环境保护要求，并具有广泛的应用前景。

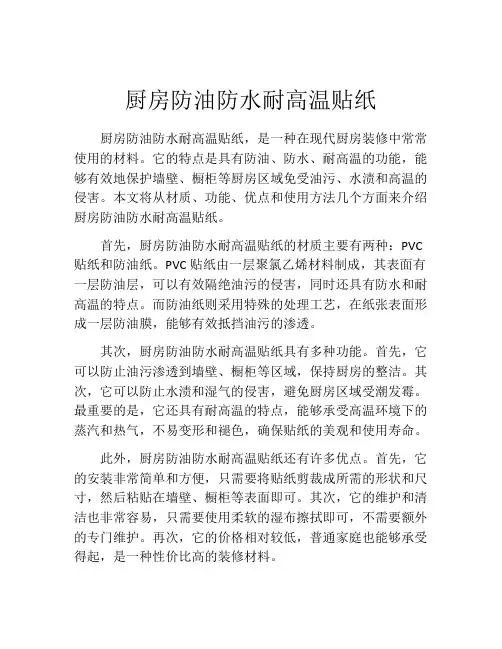

厨房防油防水耐高温贴纸
厨房防油防水耐高温贴纸厨房防油防水耐高温贴纸，是一种在现代厨房装修中常常使用的材料。
它的特点是具有防油、防水、耐高温的功能，能够有效地保护墙壁、橱柜等厨房区域免受油污、水渍和高温的侵害。
本文将从材质、功能、优点和使用方法几个方面来介绍厨房防油防水耐高温贴纸。
首先，厨房防油防水耐高温贴纸的材质主要有两种：PVC 贴纸和防油纸。
PVC贴纸由一层聚氯乙烯材料制成，其表面有一层防油层，可以有效隔绝油污的侵害，同时还具有防水和耐高温的特点。
而防油纸则采用特殊的处理工艺，在纸张表面形成一层防油膜，能够有效抵挡油污的渗透。
其次，厨房防油防水耐高温贴纸具有多种功能。
首先，它可以防止油污渗透到墙壁、橱柜等区域，保持厨房的整洁。
其次，它可以防止水渍和湿气的侵害，避免厨房区域受潮发霉。
最重要的是，它还具有耐高温的特点，能够承受高温环境下的蒸汽和热气，不易变形和褪色，确保贴纸的美观和使用寿命。
此外，厨房防油防水耐高温贴纸还有许多优点。
首先，它的安装非常简单和方便，只需要将贴纸剪裁成所需的形状和尺寸，然后粘贴在墙壁、橱柜等表面即可。
其次，它的维护和清洁也非常容易，只需要使用柔软的湿布擦拭即可，不需要额外的专门维护。
再次，它的价格相对较低，普通家庭也能够承受得起，是一种性价比高的装修材料。
最后，厨房防油防水耐高温贴纸的使用方法也需要注意。
首先，在施工之前，需要清洁墙面和橱柜等表面，确保没有灰尘和油污，以免影响贴纸的粘贴效果。
其次，在贴纸施工过程中，要注意贴纸的整齐和平整，避免出现皱褶和起泡现象。
最后，在贴纸施工完成后，应尽量避免使用尖锐物体刮擦贴纸表面，以免损坏贴纸的美观。
综上所述，厨房防油防水耐高温贴纸是一种功能性强、使用方便和价格适中的装修材料。
它的防油、防水和耐高温功能可以有效保护厨房区域免受各种侵害，并且具有较长的使用寿命。
因此，无论是在家庭厨房还是商业厨房的装修中，厨房防油防水耐高温贴纸都是一种理想的选择。
最后，建议消费者在选购时应选择正规品牌和厂家的产品，并根据实际需求选择合适的规格和贴纸材质，以保证装修效果和使用效果的最佳。
一种纸浆模塑浆内用无氟防水防油剂及使用方法
一种纸浆模塑浆内用无氟防水防油剂及使用方法
纸浆模塑是一种利用纸浆制成各种形状的制品的生产工艺，常用于生产纸盒、纸碟、纸杯等纸质容器。
为了提高纸浆模塑制品的防水和防油性能，可以使用一种无氟防水防油剂。
这种无氟防水防油剂可以采用无氟化合物为主要成分，如硅油、聚合物等。
它具有良好的防水、防油性能，能够有效地阻止水分和油脂的渗透，保持纸浆制品的干燥和清洁。
使用方法如下：
1. 将无氟防水防油剂按比例加入到纸浆中，在搅拌的同时均匀混合，确保无氟防水防油剂能够充分分散在纸浆中。
2. 将混合好的纸浆倒入模具中，通过模塑的工艺将纸浆制成需要的形状。
3. 在模塑完成后，将模塑制品进行烘干，以确保无氟防水防油剂能够充分固化。
4. 烘干完成后，可以对制品进行必要的后续加工和包装。
通过使用无氟防水防油剂，纸浆模塑制品的防水和防油性能将得到显著提升，使其更加适用于食品包装、餐具等领域。
此外，无氟防水防油剂还具有环保性能，对环境和人体无害，符合可持续发展的要求。
浅谈纸餐盒防油_防水剂的选择与使用
22CHINA PACK AG ING INDUS TRY中国包装工业11/1999总65期1、概述纸浆模压快餐盒是指使用漂白浆板(木浆、草浆等)经过处理,浆内添加助剂,利用特殊的成型、干燥设备,模压成型的一次性使用的快餐盒,是目前消除白色污染,替代发泡塑料快餐盒的理想的产品。
由于中国快餐食品有汤有水,因此对快餐盒的防油、防水性能要求极高。
然而,由于许多生产厂家对生产纸浆模压快餐盒的原料、助剂的特性不十分了解,对防油、防水剂选择不当,致使许多厂有的产品防油、防水性能不稳定,严重影响了产品的质量和声誉。
笔者近年来一直从事纸浆模压快餐盒的生产工艺技术设计及技术服务,积累了一点实践体会,现奉与各位,与大家共同探讨。
2、防油剂的作用机理及选择:纸餐盒添加的防油剂主要是直链炭氟有机化合物,属合成胶料,它直接与纤维结合成化学键,因而可以改善成品的物理强度,可以在配浆中增加低强度纤维的比例而不会降低成品的强度,并且可以加填其它填料。
防油剂实际是一种中性施胶剂,因而要求必须在中性条件下施加,并且必须添加与之相匹配的助留剂,这一点很关键,目前许多纸餐盒生产企业由于对这一问题认识不足而造成成品防油效果不稳定或者添加量过高,不仅提高了产品的成本,而且产品质量也不稳定。
目前纸餐盒添加的防油剂主要是美国某公司和法国某公司的产品,根据我们的工艺技术要求,我们选择使用的是美国某公司的产品及相匹配的助留剂、增强剂。
3、防水剂的作用机理及选择:防水剂的选择是由所选用的防油剂决定的,因为目前可供选择的防油剂品种较少,且对传统的酸性施胶系统不适用,要使制成品既具有防油性能,又具有防水性能,必须采取碱性或中性施胶系统,目前比较理想的中性施胶防水剂就是合成胶料AK D 。
AK D 是烷基烯酮二聚体的简称,其作用过程是(1)AK D 附着;(2)AK D 颗料分散于纤维表面;(3)AK D 延伸和发生化学反应。
AK D 与纤维素羟基反应是个较缓慢的过程,不象酸性胶料松香附着于纤维上,其疏水基立即发生施胶作用。
造纸防水剂种类
造纸防水剂种类引言：造纸防水剂是一种应用于纸张表面的化学物质，用于提高纸张的防水性能。
它们可以防止纸张在接触水或湿气时变得湿润和易碎。
本文将介绍几种常见的造纸防水剂种类，包括硅酸盐防水剂、蜡防水剂、涂料防水剂和纳米防水剂。
一、硅酸盐防水剂硅酸盐防水剂是一种常见的造纸防水剂，它通过在纸张表面形成一层微细的硅酸盐颗粒来提高纸张的防水性能。
这种防水剂可以有效地阻止水分渗透到纸张内部，从而保持纸张的强度和稳定性。
硅酸盐防水剂广泛应用于包装纸、卫生纸和纸巾等纸制品的生产中。
二、蜡防水剂蜡防水剂是一种基于蜡质的造纸防水剂，它可以在纸张表面形成一层薄膜，有效地阻止水分渗透。
蜡防水剂具有良好的耐水性和耐磨性，可以使纸张在潮湿环境下保持较好的强度和稳定性。
蜡防水剂常用于制作防水纸袋、防水包装盒和防水标签等纸制品。
三、涂料防水剂涂料防水剂是一种将涂料应用于纸张表面的造纸防水剂。
涂料防水剂可以形成一层均匀的涂层，有效地阻止水分渗透。
这种防水剂具有较好的耐水性和耐磨性，可以使纸张在潮湿环境下保持较好的防水性能。
涂料防水剂广泛应用于海报、宣传册和书籍等纸制品的印刷和包装中。
四、纳米防水剂纳米防水剂是一种基于纳米技术的造纸防水剂，它可以在纸张表面形成一层纳米级的防水层。
这种防水剂具有极高的防水性能，可以有效地阻止水分渗透，并且具有良好的透气性。
纳米防水剂常用于高要求的纸制品，如电子产品说明书、地图和户外广告牌等。
结论：造纸防水剂是提高纸张防水性能的重要化学物质。
硅酸盐防水剂、蜡防水剂、涂料防水剂和纳米防水剂是常见的造纸防水剂种类。
它们在纸制品的生产和应用中发挥着重要的作用，保护纸张免受水分侵害，提高纸张的质量和使用寿命。
随着科技的不断进步，我们相信未来还会有更多创新的造纸防水剂问世，为纸张的防水性能带来更大的突破。
防水剂的正确使用方法
防水剂的正确使用方法
1. 在使用防水剂之前，首先需要对欲使用的表面进行彻底清洁。
使用清水或洗涤剂
擦拭表面，确保没有灰尘、油污或其他杂质。
2. 在清洁表面之后，将防水剂倒入干净的容器中，以便于使用和涂抹。
3. 选择适合的工具来涂抹防水剂。
对于较大的表面，可以使用刷子或滚筒刷来均匀
涂抹。
对于小面积或角落，可以使用毛笔或刷子进行精确涂抹。
4. 在涂抹前，应先进行防水剂的搅拌，确保其中的成分均匀混合。
5. 开始涂抹防水剂前，可以在表面上进行一次测试。
将少量的防水剂涂抹在一个小
区域，观察其效果和吸收情况。
6. 在使用防水剂时，应该遵循产品说明书中的建议。
根据不同的防水剂类型和品牌，其处理和干燥时间可能会有所不同。
7. 在涂抹过程中，应将防水剂均匀地涂抹在表面上，确保所有区域都得以覆盖。
可
以尽量使用垂直和水平方向的笔直涂抹，以保证均匀覆盖。
8. 对于较为吸水的表面，可以进行两遍的涂抹，以加强防水效果。
在第一遍涂抹干
燥之前，应等待足够的时间。
9. 确保在施工过程中保持通风良好，以便防水剂可以快速干燥，并排除残留的有害
气体。
10. 在涂抹完成后，应将使用过的工具彻底清洗，以免防水剂干燥堵塞工具或造成浪费。
还应注意防水剂的存放方式和有效期限，以便下次使用时保持产品质量。
正确的使用防水剂需要好好清洁表面、选择合适的工具、搅拌均匀并进行测试，根据
产品说明进行涂抹，保持通风和注意工具清洗，并妥善存放产品。
这些步骤的正确执行将
确保防水剂的效果和持久性。
