单兵图传系统方案样本
消防救援-单兵图传终端操作指南
提供标准TF卡存储接口，支持本地视频和静态图像存储。可以根据需要 选择不同的分辨率进行存储，并可以根据预设置决定是否自动覆盖。 超长工作时间：
采用高性能可更换电池，可连续工作4小时以上；附带交流充电器，可随 时对电池进行充电。
第19页
单兵配置管理——视频管理
视频设置里可以设置视频编码格式、图像质量、帧率、码流控制、码流
大小等；
视频编格式为设置中的模式，
选择H.264
第2页
产品概述
多种无线网络支持： 支持3G(WCDMA/EVDO/TD-SCDMA)或WIFI(802.11 b/g/n)无线传输模式
之一。 领先的视频编解码技术：
采用业界领先的H.264 High Profile编码技术，视频精度提高一倍，并可 进行自适应码率控制，可在128K带宽下实现全动态D1视频的编码传输。 强大的网络适应能力：
返回上一级。
netmode
3
ip addr
gateway
网络接口
ip addr
4
制式
模式
wifi static/dhcp IP地址
网关 wifi AP danbing_ap
有线 static/dhcp
IP地址
网关 3G IP地址
cdma2000/wc dma EM660/EM770 W
第15页
状态信息查询
左右旋转开关选择“是”（解锁）或“否”（不解锁）。
2.图标说明
图标
状态 3G网络 Wifi客户端
Wifi AP USB网口 语音对讲开 语音对讲关 TF卡可用 TF卡不可用
公网单兵式图像传输系统
3G公网单兵式无线图像传输系统
组成：
●主机
●头盔摄像机
●腕式显示器
●耳机(话筒)
●12V锂电池
●背（腰）带装具
功能：
通过头盔式摄像机拍摄实
时图像，在腕式显示器上显示，
经主机压缩编码，通过发射模
块及天线发送到3G公网基站，
经公网传输到网络视频服务
特点：
1、使用3G公网信道传输无线图像，
适用跨区域作业。
2、嵌入式结构，技术先进，传输速
率高，图像清晰连贯。
3、自带大功率电池，可连续工作十
五小时。
4、体积小、重量轻、结构紧凑，功
能强大、价格低廉。
5、设备稳定可靠，操作使用简单方
便。
6、根据需要可配DV、隐蔽性摄像机，
使用军队、武警、公安、安全、人防等
部门应急指挥及处置突发事件和野外
作业。
7、可根据需要增加加密系统。
主要参数：
摄像机任选
视频压缩H.264
传输网络TD-SCDMA、CDMA2000、WCDMA 传输帧率最高25帧率/秒
电源DC12V*2
重量带装具2.1Kg
装箱体积380mm*270mm*130mm。
单兵系统测试方案V3.0-最终版
金关工程二期视频监控指挥系统建设单兵系统测试方案目录1引言部分11.1编写目的11.2项目背景11.3术语和缩略语11.3.1术语11.3.2缩略语21.4参考资料22测试概要32.1测试目的32.2测试范围33测试准备阶段33.1测试时间及地点33.2测试厂商3.3测试组织与职责43.3.1测试的组织43.3.2测试参加单位、人员43.3.3测试机构职责53.4测试环境与配置73.4.1软硬件环境74测试流程85测试进度96测试环境组网拓扑106.1音视频类单兵系统组网拓扑116.2业务类单兵系统组网拓扑127测试用例设计137.1音视频类单兵系统测试7.1.1平台测试137.1.2终端测试151.1.1 (15)1.1.2 (15)7.2业务类单兵系统测试217.2.1平台测试217.2.2终端测试248测试评判标准268.1评价原则268.2评分方法268.3评分标准261引言部分1.1编写目的编写《单兵系统测试方案》主要规定了单兵系统测试的程序、方法、流程和评判标准，用于指导客户对单兵系统进行验证并指导测试方对单兵系统平台软件和单兵终端进行测试，以有效保证系统产品的质量。
1.2项目背景以建设适应现代海关建设要求的海关指挥体系为目的，按照“情况明、数字准、责任清、作风正、工作实”的要求，建立“信息全面、反应迅速、指挥有序”的纵向指挥有力、横向协作紧密、整体运转高效有序的全国海关监控指挥体系。
全国海关监控指挥系统主要包括硬件支撑系统，支撑平台，场地基础设施以及软件应用系统建设、安全运维管理和标准规范体系6个部分。
单兵系统作为全国海关监控指挥系统的重要组成部分，主要用在业务现场突发事件的紧急处置和调度；业务现场的监管工作、查验和放行等工作；缉私行动过程中的分组、抓捕和调查取证中。
当海关网络不能覆盖的野外、非设关地、海上等区域，处置现场海关关员需通过携带便携式装备，通过3G/4G无线移动网络，与指挥中心进行音视频通话，接收指令下达，进行业务操作和专项行动等，以满足工作的需要，提高海关人员的工作效率。
部队应急通信指挥车技术方案 -1011
部队应急通信指挥车技术目录1无线图像传输系统 (5)1.1总体拓扑示意图 (5)1.2无线传输系统组成 (5)1.3TFDM单兵式高清发射机 (7)1.3.1技术说明 (7)1.4TFDM车载高清接收机 (9)1.4.1技术说明 (9)1.4.2输入信号格式及分辨率 (10)2交互式一体触摸平台 (12)2.1功能参数 (12)2.1.1多点触摸桌 (12)2.2辅助显示器 (13)3辅助设备 (14)3.1高清摄像机 (14)3.2头戴式标清摄像机 (14)3.3户外车载15米全向拾音器 (15)3.4户外30米长距离指向拾音器 (16)3.5单路降噪电源适配器 (17)3.6US-902D (UHF PLL双频道自动选讯接收机) (18)3.7PT-920B /PT-850B(腰挂式发射器) (19)3.8CM-501（领夹式麦克风） (19)3.9TGM-102F 10路2编组带效果专业调音台 (20)3.10VGA\音频、视频矩阵切换器 (21)3.11视频切换特技台 (22)3.12LCD KVM 控制平台 (23)3.1319英寸航空箱 (27)4组网方案 (28)4.1单兵图传方式： (28)1无线图像传输系统1.1总体拓扑示意图1.2无线传输系统组成为了最大限度的反映事发现场的实际情况，将更多的信息以多种多样的方式传回应急指挥车和指挥中心。
指挥中心高清单兵高清单兵高清单兵高清单兵本系统主要由单兵无线图像传输系统、车载无线图像传输系统、卫星微波系统、350M 集群系统、3G及CDMA公网通信系统和其他配套系统组成。
单兵无线图像传输系统主要完成音视频信号现场采集的功能，将突发事件或者自然灾害的现场画面向指挥车进行传输；单兵采集的信号会在指挥车上进行显示。
一旦有事件发生，应急指挥车前往事发现场周围，两个单兵人员携带单兵无线图像发射机抵达事发现场，将现场的情况通过视频和音频传到应急指挥车上，指挥车上的指挥人员可以通过车上的显示设备显示现场图像，根据现场的情况指挥前方单兵人员进行下一步的操作。
智慧单兵系统设计方案
智慧单兵系统设计方案智慧单兵系统是一种以人工智能和创新技术为基础，能够提供全面的个人作战支援和情报收集能力的系统。
它集成了多种传感器和设备，可以实时收集、分析和传输战场数据，为士兵提供准确的情报和指导。
为了实现这一目标，以下是一个智慧单兵系统的设计方案。
1. 硬件设备：智慧单兵系统的核心是一个智能终端设备，它应具备多个功能，包括通讯、导航、数据采集和处理等。
该设备应具备抗震、防水、防尘和抗干扰等特点，以适应各种作战环境。
此外，该设备还应集成各种传感器，如GPS、心率监测器、环境传感器等。
2. 软件系统：智慧单兵系统的软件系统包括前端界面和后端数据处理系统。
前端界面应简洁易用，能够实时显示士兵的位置和环境信息，并提供指导和警报。
后端数据处理系统负责接收、分析和存储从智能终端设备传输而来的数据，并为士兵提供智能化的情报和决策支持。
3. 数据传输：智慧单兵系统需要实时传输大量的数据，包括位置信息、环境信息和传感器数据等。
为了保证数据的稳定传输，可以使用无线网络、蓝牙和卫星通信等技术。
此外，为了应对不同作战环境的需求，智慧单兵系统还应具备自适应传输能力，能够根据网络状况自动选择最佳的传输方式。
4. 数据处理和分析：智慧单兵系统需要对传输而来的数据进行实时处理和分析，以提供士兵所需的情报和指导。
数据处理和分析算法应具备高效、准确和智能化的特点，能够迅速识别和分析关键信息，并为士兵提供定制化的指导和建议。
5. 指导和支持功能：智慧单兵系统应为士兵提供全面的情报和作战指导。
它可以利用传感器数据和地图信息，为士兵提供准确的位置定位和导航功能，并实时更新战场情报和目标信息。
此外，它还可以通过人工智能技术，为士兵提供智能化的决策支持和实时反馈。
6. 安全和隐私保护：智慧单兵系统涉及大量的敏感数据和作战信息，因此安全和隐私保护是至关重要的。
系统应采用严格的数据加密和权限控制机制，确保数据的安全传输和存储。
同时，系统还应具备审计和监控功能，能够对系统的使用情况进行实时监测和记录，以防止非法使用和滥用。
单兵系统集成方案

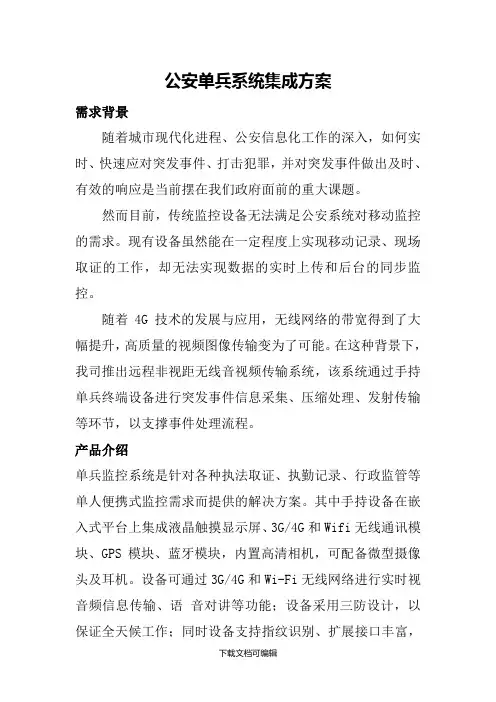

公安单兵系统集成方案需求背景随着城市现代化进程、公安信息化工作的深入，如何实时、快速应对突发事件、打击犯罪，并对突发事件做出及时、有效的响应是当前摆在我们政府面前的重大课题。
然而目前，传统监控设备无法满足公安系统对移动监控的需求。
现有设备虽然能在一定程度上实现移动记录、现场取证的工作，却无法实现数据的实时上传和后台的同步监控。
随着4G技术的发展与应用，无线网络的带宽得到了大幅提升，高质量的视频图像传输变为了可能。
在这种背景下，我司推出远程非视距无线音视频传输系统，该系统通过手持单兵终端设备进行突发事件信息采集、压缩处理、发射传输等环节，以支撑事件处理流程。
产品介绍单兵监控系统是针对各种执法取证、执勤记录、行政监管等单人便携式监控需求而提供的解决方案。
其中手持设备在嵌入式平台上集成液晶触摸显示屏、3G/4G和Wifi无线通讯模块、GPS模块、蓝牙模块，内置高清相机，可配备微型摄像头及耳机。
设备可通过3G/4G和Wi-Fi无线网络进行实时视音频信息传输、语音对讲等功能；设备采用三防设计，以保证全天候工作；同时设备支持指纹识别、扩展接口丰富，适合现场取证、远程指挥、抢险调度等业务方面应用。
音视频功能自动流量控制，不产生多余流量。
同时支持3码流：QCIF、CIF、D1同时观看。
支持变码流和定码流，并且帧率和码率可调。
超低码流优化H.264编码，图像质量高达25桢和D1标准，在4G网络有效范围内，可获得流畅的高品质图像。
定位功能设备内置GPS/北斗定位模块，可精确定位设备所在位置经纬度，并在监控中心显示与历史轨迹回放。
图传功能设备可外接摄像头，将所拍摄到的图像通过内置4G/WiFi通信模块实时传输到公安局的后台监控中心，既能进行协助处理，也能实现对执法行为的监督。
多方通话多向语音对讲，不但支持平台与终端的双向对讲功能，同是还支持终端与终端建的群组语音对讲功能，可以随时接收语音指令。
存储功能多种录像存储方法，支持终端，PC端，网络存储等多种录像存储模式，选择随意。
3G单兵图传系统方案
3G单兵视频传输系统解决方案2012年06月目录1、方案概述 (3)2、系统构架 (3)2.1前端视频设备 (4)2.2视频监控端 (4)3、系统优势 (4)3.1独创点对点传输模式 (4)3.2可靠的安全方案 (5)3.3高质量的视频质量 (5)3.4双向音频传输 (6)3.5终端接收软件 (6)3.6系统流量节约 (6)3.7拓展性能好 (7)3.8技术优势对比 (7)4、功能特点 (7)4.1 本地功能 (7)4.2 远程软件功能 (8)5、设备参数 (8)6、设备清单 (10)7、系统应用 (11)7.1 常规刑侦取证弊端 (11)7.2 3G视频监控系统的优势 (12)1、方案概述无线化、远程、实时的监控是行业监控安全运作必备的前提条件，是“科技强警”、“平安城市”、“平安农村”建设的有力保障，也是公安、武警、消防、工商、城管等休整执法部门提升工作效率、提高执法质量的一种有效高科技手段。
如何将远程的监视、遥控、防盗、消防和报警联网系统、监控无线化有机的结合起来，做到既可以基于无线、有线网络进行远程的监视、遥控和图像的传输，又具备通常联网报警网络的功能，并且投入费用合理，能够更加有效地确保系统运行稳定，将安全防范技术提高到一个新的水平。
网络化、无线化、远程监控当前监控行业发展的主要方向。
我公司依托多年的视频监控自主研发和项目实施经验，基于先进的无线网络通信，提供满足各个行业应急处理需求的视频监控解决方案。
解决方案特性主要包括：（1）多种网络技术的无缝融合，适应当前和未来一段时间内的网络通信技术发展，充分满足各个行业的需求；（2）所有软硬件均可以随着3G无线通信网络的发展而发展，不要进行不必要的硬件更新；（3）所有软件均自行研发，拥有全部知识产权，可以进行后期良好的定制研发和拓展；（4）经多次多点实地测试，音视频效果达到国内先进水平。
2、系统构架执法取证无线监控系统设计分为前端视频设备、视频监控端两部分。
无锡德思普单兵图传系统
系统规格
无锡德思普科技有限公司
图传系统更专注于提供一个低成本的视频和语言业务，所以其提供的功能 也相对比较简单。相对于多媒体集群系统其存在以下问题： 1、不支持终端之间的语音通信，只支持终端与服务器侧用户之间的语 音通信； 2、不支持集群业务，不支持点对多点的语音通信； 3、视频只能从终端上传到服务器端，不支持终端之间的视频交互。 在图传系统解决方案中，不需要配置昂贵的集群调度服务器，所以相对而 言解决方案的成本更低。 借助于我们在WiMAX宽带多媒体集群技术上的积累，德思普科技为用户更 有优势的解决方案。
COFDM图传系统 图传系统
无锡德思普科技有限公司
但COFDM图传系统只是一种简单的信道调制技术，其相对于WiMAX系统存 在以下问题：
1、其系统由接收机和发送机组成，只支持点对点的单向无线传输系统。而 WiMAX系统是一种采用OFDMA技术的无线接入系统，由基站和各种终端设 备组成，支持点对多点的双向应用； 2、要提供双向传输应用，必须堆叠两套相类似设备，即两套发送机和两套接收 机，才能实现双方的传输业务； 3、由于每套设备支持支持点到点的传输，要支持点到多点的传输，必须堆叠更 多的设备才能实现； 4、信道资源无法共享。在实际应用中，每一路CODFM设备必须预先配置占用某 一段频谱资源，即使其没有数据可传递时，其他设备也无法使用这段频谱资 源； 5、不支持发发送机发射功率的自动控制和AMC功能，发送机一直以指定的功率 和编码方式发送。功耗会较大，且对用户的辐射影响较大。
COFDM图传系统 图传系统
无锡德思普科技有限公司
而WiMAX系统由于也是采用OFDM技术，其即同时具备有COFDM的优点， 也可以很好的解决上述这些问题： 1、支持点对多点的双向传输。系统由基站和多个终端组成，增加一个 用户时只需增加一个终端即可； 2、信道资源共享。在实际应用中，通过基站的调度，所有终端可动态 共享所有频谱资源，一个终端最大可以使用全部的频谱资源； 3、终端支持开环/闭环功率自动控制和AMC功能，根据信道的衰减自动 调制发送功率、调整发送的调制方式，以达到省电、高效的目标。
