给水排水管网课程设计一、引言给水排水管网是城市基础设施中的重要组成部分，它负责供应清洁的给水和排出废水。
本课程设计旨在帮助学生深入了解给水排水管网的原理、设计与运行，并培养学生的综合分析和解决问题的能力。
二、课程目标本课程设计的目标是使学生能够： 1. 掌握给水排水管网的基本原理和组成结构； 2. 熟悉给水排水管网的设计方法和计算原理； 3. 理解给水排水管网的运行与维护； 4. 能够分析和解决给水排水管网设计中的实际问题。
三、课程内容和安排1. 绪论•管网的定义和作用•管网的分类和组成2. 给水管网设计•给水水源与水质要求•给水管网的水压计算方法•给水管网的管径设计原则•给水管网的布置和建设要点3. 排水管网设计•排水管网的污水排放标准•排水管网的流量计算方法•排水管网的管径设计原则•排水管网的布置和建设要点4. 管网的运行与维护•管网的启动和停止运行•管网的调试和优化•管网的检修和维护方法5. 案例分析与实践•运用所学知识解决实际给水排水管网设计问题•参观实际给水排水管网的建设和运营项目四、教学方法1.理论讲授：采用授课和讲述的方式，介绍给水排水管网的基本原理、设计方法和运行维护技术。
2.实例分析：通过分析实际的给水排水管网工程案例，让学生应用所学知识解决实际问题。
3.实验实践：组织学生参观实际给水排水管网的建设和运营项目，让学生亲身体验采集数据、分析结果以及现场操作。
五、教材与参考资料1. 教材：•《给水排水管网原理与设计》，作者：XXX，出版社：XXX2. 参考资料：•《城市供水排水工程设计规范》，GB 50141-2013•《城镇给水排水设计与施工常见问题解答》，作者：XXX，出版社：XXX六、考核方式1.课堂小测：每个章节结束后进行小测，检验学生的掌握程度和理解程度；2.实践实验报告：组织学生针对实际案例进行实践操作，并提交实验报告；3.期末考试：进行对整个课程内容的综合考核。
七、课程评价与改进本课程设计将根据学生的反馈和实际教学效果进行评价和改进。
给水排水管网课程设计报告书
给水排水管网课程设计报告书一、引言在现代城市建设中，给水排水管网系统扮演着至关重要的角色。
合理设计、建设和维护这些管网系统，对于保障城市居民的正常用水和排水是至关重要的。
本报告书旨在介绍给水排水管网课程设计的整体内容和设计方案。
二、设计目标设计目标是针对一个虚拟城市进行给水排水管网的设计建设。
我们的设计目标包括以下几个方面：1.为城市的居民提供稳定的供水，并保证供水质量符合相关标准。
2.设计一个合理的排水系统，以确保城市的排水能力，在极端情况下也能正常运作。
3.最大限度地减少给水排水管网的漏损，提高系统效率和资源利用率。
4.考虑到未来城市发展的需求，确保给水排水管网系统具备良好的可扩展性。
三、设计方案1. 给水系统设计1.1 水源选择根据城市规模和周边地理条件，我们选择了地下水作为主要的给水水源。
此外，我们还考虑了水源的质量和可持续性。
1.2 水厂设计我们设计了一个现代化的水处理厂，采用了多级过滤、消毒等工艺，以确保供水的质量符合相关标准。
1.3 输水管网设计我们根据城市的布局和用水需求，设计了一套输水管网系统。
在设计过程中，我们考虑了管道的材料、直径、布局等因素，以最大限度地减少水压损失和泄漏。
2.1 排水收集系统我们设计了一个完善的排水收集系统，包括雨水排水和污水排水。
为了应对极端情况，我们还考虑了分流和临时排水的问题。
2.2 污水处理系统设计了污水处理厂，采用了生物处理工艺、化学处理工艺等，以确保排放的水质符合相关标准。
并且，我们还考虑了污泥处理和资源回收的问题。
根据城市的地形和排水需求，我们设计了一套排水管网系统。
在设计过程中，我们考虑了管道的材料、直径、坡度等因素，以确保排水的畅通和管网系统的可维护性。
3. 系统优化和可扩展性为了系统的高效运行和未来的可扩展性，我们考虑了以下几个方面：•采用自动化控制系统，实现对给水排水管网系统的监控和调控。
通过实时监测数据，对系统进行优化和故障排除。
给排水管网课程设计
《给水排水管网系统》课程设计计算说明书题目：衡阳市给水排水管网工程学院：市政与环境工程学院专业：给排水科学与工程******学号：*********指导老师：***完成时间：2015年12月30日前言衡阳市给水排水管道工程设计，其市总人口54.32万左右，有一工厂A和火车站。
总设计时间为2周，设计内容主要是给水管道的定线、水力计算及部分区域的污水、雨水设计，并作出平面图和纵剖面图。
设计过程中，先大致了解衡阳市地形分布后，决定通过分区供水满足整个城市的用水需求。
定线，给水水力计算，确定管径，校核等等，把定下的管径标图并整理报告。
考虑城市初步规划，以及资金投资问题，采用完全分流制排水系统。
生活污水和工业废水通过污水排水系统送至污水处理厂，经处理后再排入水体。
雨水是通过雨水排水系统直接排入水体。
课程设计让我们结合所学知识，运用CAD制图，画出衡阳市给水排水管道总平面分布图，部分污水干管剖面图,学会灵活运用知识。
PrefaceThe design of water supply and drainage pipeline engineering of Hengyang city , the total population of the city is 543，200 around,there are a facto ry “A” and a train station in the city. The total time of the design for 2 weeks, the content of the design is mainly about the water supply pipeline alignment, hydraulic calculation and the sewage of part of area, rainwater design, and make the plane figure and profile.In the design process, first understand topographic distribution of Hengyang city roughly, decide to meet the whole city water demand by the district water supply. Fixed line, calculation, to determine the water hydraulic diameter, checking and so on, to set the diameter of plotting and finishing the report. Considering the preliminary planning of the city, and the problem of capital investment, using completely separate drainage system. Domestic sewage and industrial wastewater is sent to the sewage treatment plant through the sewage system, and then discharged into the water body after the theatment. The rain water is directly discharged into the water body through rainwater drainage system.Curriculum design allows us to combine the knowledge which we have learned, the use of CAD drawing, drawing a distribution map of general layout of water supply and drainage pipeline in Hengyang City, part of the sewage trunk pipe profile, learn to use knowledge flexibly.目录1 设计任务 (1)1.1 设计原始资料 (1)1.2 课程设计内容 (1)2 一区给水管网设计与计算 (3)2.1 供水方式的选择 (3)2.2 基本数据的确定 (3)2.3 设计用水量计算 (3)2.3.1居民综合生活用水 (3)2.3.2.工业用水量 (4)2.3.3市政用水量 (4)2.3.4 管网漏失水量 (5)2.3.5城市的未预见水量 (5)2.3.6最高日用水量 (5)2.3.7最高日最高时用水量 (5)2.4 清水池调节容积 (5)2.5 管段设计流量计算 (6)2.5.1集中流量的计算 (6)2.5.2给水管网平差1 (6)2.5.3给水管网平差2 (9)2.5.4给水管网平差3 (11)2.5.6二级泵站扬程 (14)3 二区给水管网设计与计算 (15)3.1居民综合生活用水 (15)3.2市政用水量 (15)3.3管网漏失水量 (16)3.4城市的未预见水量 (16)3.5最高日用水量 (16)3.6最高日最高时用水量 (16)3.7 清水池调节容积 (16)3.8给水管网平差1 (17)3.9给水管网平差2 (18)3.10给水管网平差3 (18)3.11 二级泵站扬程 (19)4 污水管道设计 (21)4.1排水体制的确定 (21)4.2 设计要求 (21)4.3 污水计算书表 (21)5 雨水管道计算 (23)5.1 雨水管网的定线 (23)5.2设计参数 (23)5.3 雨水计算书 (23)6 设计总结.......................................... 错误!未定义书签。
给水排水管网初步设计书
湖北工程学院给排水管网设计书初步设计康晨2014-11-15目录第一部分原始资料1.2 资料分析 (2)第二部分给水设计1 水厂和水源选址 (4)2 给水管网定线说明 (4)2.1本给水管网图纸特别说明 (4)3 基础数据计算说明 (4)4 清水池的计算 (5)5 给水管网平差计算 (6)6 给水管网的设计水泵扬程 (10)7 给水管网的消防校核 (10)8 给水管网的事故校核 (10)第三部分污水设计1 污水厂的选址和排入污水管网的水质要求说明 (15)2 污水管道排布敷设说明 (15)3 本污水管网的特别说明 (16)4 基础数据计算 (16)5.污水管网的设计流量计算表说明 (17)第四部分雨水设计1 管道敷设说明 (19)2 本雨水设计特别说明 (19)3 雨水管网基础计算 (20)4 雨水管网计算表及内容说明 (21)第五部分附表 (22)第六部分设计总结 (24)一、设计原始资料（1）城区平面图1张（电子版）（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
（3）火车站污水量为320 m3/d，均匀排出。
（4）城区工业企业分布及用水量情况见表1。
表1表2 居住区用水量百分数（5）城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m。
年降水量为936mm。
城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。
夏季主导风向为南风，冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例（%）见表2。
表1.2①河流历史最高洪水位为90m，97%保证率的枯水位为80m；常水位为85m。
最大流量为3500m3/s，97%保证率的枯水期流量为120m3/s，多年平均流量为680m3/s。
流速为1.5~5.2m/s。
最低水位时河宽64m。
河水水温最高为30℃，最低为2℃。
②设计暴雨强度公式为：2154（1+0.55lgP）（t+8）0.68t=t1+mt2m=2 t1=10min1.2资料分析本管网设计的地点是广东省某大城市的一个城区，设计人口为15万人。
给水排水管路设计(给水部分)讲解
给水排水管网设计（给水部分）一、给水系统的布置（1）给水系统的给水布置给水系统有统一给水系统，分系统给水系统（包括分质给水系统、分区给水系统及分压给水系统），多水源给水系统和分地区给水系统。
本设计城市规模较小，地形较为平坦，其工业用水在总供水量所占比例较小，且城市内工厂位置分散，用水量少，故可采用同一系统供应生活、生产和消防等各种用水，即使其供水有统一的水质和水压。
鉴于城市规模小，且管道铺设所需距离较长，本设计选择单水源给水系统。
从设计施工费用等方面考虑，单水源统一给水系统的投资也相对较小，较为经济。
综上所诉，本设计采用单水源统一给水系统。
（2）给水管网布置形式城市给水官网的基本布置形式主要有环状与树枝状两种。
树状网的供水安全性较差，当管中某一段管线损坏时，在该管段以后的所有管线就会断水。
而且，由于枝状网的末端，因用水量已经很小，管中的水流缓慢，因此水质容易变坏，环状网是管线连接成环状，某一管段损坏时，可以关闭附近的阀门是和其余管线隔开，以进行检修，其余管线仍能够正常工作，断水的地区可以缩小，从而保证供水的安全可靠性。
另外，还可以大大减小因水锤作用产生的危害，在树状网中，则往往一次而是管线损坏。
但是其造价明显比树状网为高。
一般大中城市采用环状管网，而供水安全性要求较低的小城镇则可以猜用树状管网。
但是，为了提高城镇供水的安全可靠性以及保证远期经济的发展，本实例仍然采用环状网，并且是有水塔的环状网给水管网。
（3）二级泵房供水方式综合考虑居民用水情况以及具体地形情况，拟在管网末端设置对置水塔，由于水塔可调节水泵供水和用水之间的流量差，二泵站的供水量可以与用水量不相等，即水泵可以采用分级供水的办法，分级供水的原则是：（1）泵站各级供水线尽量接近用水线，以减小水塔的调节容积，分级输一般不多于三级：（2）分级供水时，应注意每级能否选到合适的水泵，以及水泵机组的合理搭配，尽可能满足今后和一段时间内用水量增长的需要。
市政规划中给排水管网设计的原则与方法

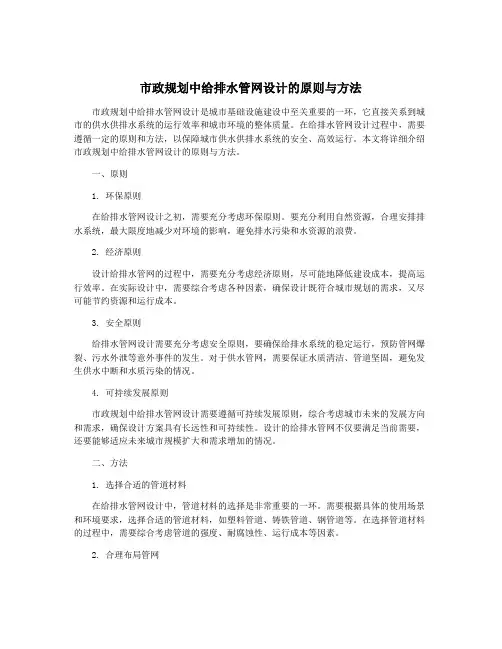

市政规划中给排水管网设计的原则与方法市政规划中给排水管网设计是城市基础设施建设中至关重要的一环，它直接关系到城市的供水供排水系统的运行效率和城市环境的整体质量。
