包装结构设计——折叠纸盒的尺寸设计
其他纸包装外尺寸也可用此公式计算。
折叠纸盒的尺寸设计
（2）制造尺寸与内尺寸计算公式
对于大多数折叠纸盒来说，结构一般比较复杂。 但是，任何一种复杂盒型，都由若干个盒板组成，而 任一盒板的两端与相邻盒板的结构关系有以下几类： a.“U”型 c.“L”型 e.“S”I型 g.双“L”型 b.复“U”型 d.复“L”型 f.“S”II型 h.“b”型
g. 双“L”型——双壁结构
折叠纸盒的尺寸设计
h. “b”型 ——双壁盒端结构
折叠纸盒的尺寸设计 例3-7 在图2-1所示管式折叠纸盒结构 中，其外尺寸为50㎜×20㎜×200㎜， 修正系数为0，求制造尺寸与内尺寸。
实际厚度 ≤0.5 ≤1 >1 计算厚度 0.5 1 实际厚度
折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
a.
“U”型——主体结构
折叠纸盒的尺寸设计
b. 复“U”型——主体结构
折叠纸盒的尺寸设计
c. “L”型——盒端结构
折叠纸盒的尺寸设计
d. 复“L”型——盒端结构
折叠纸盒的尺寸设计
e. “S”I型——间壁结构
折叠纸盒的尺寸设计
f. “S”II型——提手结构
பைடு நூலகம்
折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
二、一般盒体的尺寸设计
1、由外尺寸计算制造尺寸与内尺寸 （1）外尺寸计算公式
折叠纸盒外尺寸与瓦楞纸箱内尺寸及其盒型排列方式有关。
Xo = T - d（nx-1）-k nx （3-17）
式中 Xo ——外尺寸(㎜)； T——内尺寸(㎜)；
d ——间隙系数(㎜)； nx——排列数目(㎜)； k——内尺寸修正系数(㎜)。
第三章 第七节 折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
（2）制造尺寸与内尺寸计算公式
对于大多数折叠纸盒来说，结构一般比较复杂。 但是，任何一种复杂盒型，都由若干个盒板组成，而 任一盒板的两端与相邻盒板的结构关系有以下几类： a.“U”型 c.“L”型 e.“S”I型 g.双“L”型 b.复“U”型 d.复“L”型 f.“S”II型 h.“b”型
g. 双“L”型——双壁结构
折叠纸盒的尺寸设计
h. “b”型 ——双壁盒端结构
折叠纸盒的尺寸设计 例3-7 在图2-1所示管式折叠纸盒结构 中，其外尺寸为50㎜×20㎜×200㎜， 修正系数为0，求制造尺寸与内尺寸。
实际厚度 ≤0.5 ≤1 >1 计算厚度 0.5 1 实际厚度
折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
a.
“U”型——主体结构
折叠纸盒的尺寸设计
b. 复“U”型——主体结构
折叠纸盒的尺寸设计
c. “L”型——盒端结构
折叠纸盒的尺寸设计
d. 复“L”型——盒端结构
折叠纸盒的尺寸设计
e. “S”I型——间壁结构
折叠纸盒的尺寸设计
f. “S”II型——提手结构
பைடு நூலகம்
折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
二、一般盒体的尺寸设计
1、由外尺寸计算制造尺寸与内尺寸 （1）外尺寸计算公式
折叠纸盒外尺寸与瓦楞纸箱内尺寸及其盒型排列方式有关。
Xo = T - d（nx-1）-k nx （3-17）
式中 Xo ——外尺寸(㎜)； T——内尺寸(㎜)；
d ——间隙系数(㎜)； nx——排列数目(㎜)； k——内尺寸修正系数(㎜)。
第三章 第七节 折叠纸盒的尺寸设计

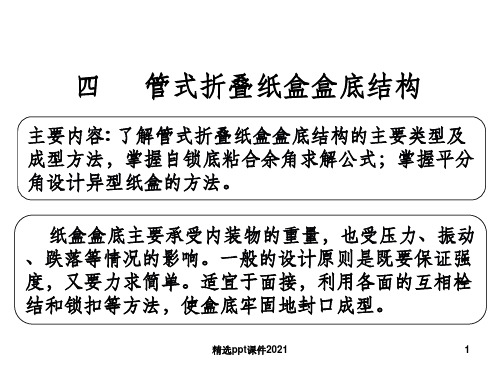

管式折叠纸盒盒底结构ppt精选课件
19
精选ppt课件2021
20
精选ppt课件2021
21
精选ppt课件2021
22
3．自锁底
自锁底即自动锁底式纸盒结构是在锁底式结构的基础 上改进而来的。盒底成型以后仍然可以折叠成平板状 运输，到达纸盒自动包装生产线以后，只要撑开盒体， 盒底成封合状态，省去了其他盒底的成型工序和成型 时间。因此，这种结构比较适合自动化生产和包装。
精选ppt课件2021
24
精选ppt课件2021
25
从盒底结构图上看，多处 出 现 45° ， 其 中 糊 头 的 45° ， 是 与 一 般 纸 盒 的 盒 样不一样的，原因是：糊 头 的 45° 在 成 型 时 会 与 最 左 边 的 盒 宽 45° 交 汇 的 ， 目的是在成型时不与盒宽 的 45° 重 叠 ， 避 免 了 互 相 阻碍。
重合点O、P的定位原则
（1）OP连线位于盒底矩形中位线。
（2）O、P点与各自邻近旋转点的连线
同盒底边L所构成角度为∠b
同盒底边B所构成的角度为∠a。
精选ppt课件2021
10
快速锁合底，英文名“SNAP LOCK BOTTOM”，一般通称其为“1.2.3底”，意 思是该盒底的锁合就分1、2、3步。
图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。
图中C处3mm的作用是防止折叠后多层纸重精叠选造p成pt该课件处2破02裂1 。
26
制作折叠成型步骤： 胶合处是反折而糊的
精选ppt课件2021
27
精选ppt课件2021
28
精选ppt课件2021
29
精选ppt课件2021
30
精选ppt课件2021
演示文稿管式折叠纸盒盒底结构
∠a +∠ b=α
第十四页，共75页。
第十五页，共75页。
1
-
底 片
图
1
2
锁 底
-
底 片 2
Байду номын сангаас
式 结 构
3
-
底 片 3
-
4
底 片 4
锁底式同时用于盒盖，可进行拼接，即省料又省工。
第十六页，共75页。
图3-39 自锁底盒拼版设计
第十七页，共75页。
第十八页，共75页。
第十九页，共75页。
第二十页，共75页。
c. 两个主底片上的相交点有时为粘合余角角度限制， 不一定能设计在盒底中心点，这时可沿盒底中位线向 左右相对移动适当距离。
第六十二页，共75页。
第六十三页，共75页。
图3-50 自锁底结构的变形
4．间壁封底式
底片在封底的同时，其延长板将纸盒分隔 特点：纸盒主体与间壁板一页成型，强度和挺度较高
第十一页，共75页。
成型时，先合上1部位，再将两片2部位合至1部位，最后将3部位插入成型。2部位的15度斜角为定位扣， 止3插入后弹出。 一般我们在绘制1.2.3底结构时，先绘制盒长部分的1部位，这里A的尺寸没有严格的限制，一般符合盒长的比 即可。凹进部分与盒长折线的垂直距离一定是1/2宽。
第十二页，共75页。
距离，目的是增强锁合度，再往下还有
5mm的圆弧及30°的斜线，目的是成
型的过程中，能顺利的滑行而不受阻 碍。
图中阴影部分为纸盒的胶合处，在成型时它是反折叠的，所以我们的排刀模时一般使用齿刀且齿刀与盒长折合线呈45°。一
般胶合处的大小越大，胶合牢度越大。
图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。
第十四页，共75页。
第十五页，共75页。
1
-
底 片
图
1
2
锁 底
-
底 片 2
Байду номын сангаас
式 结 构
3
-
底 片 3
-
4
底 片 4
锁底式同时用于盒盖，可进行拼接，即省料又省工。
第十六页，共75页。
图3-39 自锁底盒拼版设计
第十七页，共75页。
第十八页，共75页。
第十九页，共75页。
第二十页，共75页。
c. 两个主底片上的相交点有时为粘合余角角度限制， 不一定能设计在盒底中心点，这时可沿盒底中位线向 左右相对移动适当距离。
第六十二页，共75页。
第六十三页，共75页。
图3-50 自锁底结构的变形
4．间壁封底式
底片在封底的同时，其延长板将纸盒分隔 特点：纸盒主体与间壁板一页成型，强度和挺度较高
第十一页，共75页。
成型时，先合上1部位，再将两片2部位合至1部位，最后将3部位插入成型。2部位的15度斜角为定位扣， 止3插入后弹出。 一般我们在绘制1.2.3底结构时，先绘制盒长部分的1部位，这里A的尺寸没有严格的限制，一般符合盒长的比 即可。凹进部分与盒长折线的垂直距离一定是1/2宽。
第十二页，共75页。
距离，目的是增强锁合度，再往下还有
5mm的圆弧及30°的斜线，目的是成
型的过程中，能顺利的滑行而不受阻 碍。
图中阴影部分为纸盒的胶合处，在成型时它是反折叠的，所以我们的排刀模时一般使用齿刀且齿刀与盒长折合线呈45°。一
般胶合处的大小越大，胶合牢度越大。
图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。
包装纸盒CAD
Xi —折叠纸盒X方向上的内部尺寸，mm； Xmax—内装物在X方向上的最大尺寸，mm； NX —内装物在X方向上的排列个数； d—内装物之间的间隙，mm； Ki —内部尺寸修正系数，mm。 在长度和宽度方向上， Ki一般取3~5mm，在高度方向 上， Ki一般取1~3mm。
包 装 计 算 机 辅 助 设 计
9 —粘贴舌
图1 管式折叠纸盒基本构成
包
装
计
算
机
辅
助
设
计
第六章 包装纸盒CAD
三、管式折叠纸盒基本尺寸 直角六面体包装纸盒一般有三个主要尺寸： 长—A，宽—B，高—H
图2 折叠纸盒盒片加工尺寸
包 装 计 算 机 辅 助 设 计
第六章 包装纸盒CAD
1.内（部）尺寸
X i X max N X d N X 1 Ki
第六章 包装纸盒CAD
2.外（部）尺寸
X o X i n t Ko
Xo—折叠纸盒X方向上的外部尺寸，mm； Xi —折叠纸盒X方向上的内部尺寸，mm； n—内尺寸Xi与外尺寸Xo的尺寸界线间的线板层数； t —折叠纸盒的纸板厚度，mm； Ko—外尺寸修正系数，mm。 Ko可根据加工设备的精度适当选取。
第六章 包装纸盒CAD
一、包装纸盒 管式折叠纸盒 折叠纸盒 盘式折叠纸盒 管盘式折叠纸盒 其他形式折叠纸盒 管式粘贴纸盒 粘贴纸盒 盘式粘贴纸盒 组合式粘贴纸盒
包 装 计 算 机 辅 助 设 计
包装纸盒
第六章 包装纸盒CAD
二、管式折叠纸盒 1~4 —盒体 5 —盒盖
6 —盒底
7 —盒盖副摇翼 8 —盒底副摇翼
包 装 计 算 机 辅 助 设 计
第六章 包装纸盒CAD
包 装 计 算 机 辅 助 设 计
9 —粘贴舌
图1 管式折叠纸盒基本构成
包
装
计
算
机
辅
助
设
计
第六章 包装纸盒CAD
三、管式折叠纸盒基本尺寸 直角六面体包装纸盒一般有三个主要尺寸： 长—A，宽—B，高—H
图2 折叠纸盒盒片加工尺寸
包 装 计 算 机 辅 助 设 计
第六章 包装纸盒CAD
1.内（部）尺寸
X i X max N X d N X 1 Ki
第六章 包装纸盒CAD
2.外（部）尺寸
X o X i n t Ko
Xo—折叠纸盒X方向上的外部尺寸，mm； Xi —折叠纸盒X方向上的内部尺寸，mm； n—内尺寸Xi与外尺寸Xo的尺寸界线间的线板层数； t —折叠纸盒的纸板厚度，mm； Ko—外尺寸修正系数，mm。 Ko可根据加工设备的精度适当选取。
第六章 包装纸盒CAD
一、包装纸盒 管式折叠纸盒 折叠纸盒 盘式折叠纸盒 管盘式折叠纸盒 其他形式折叠纸盒 管式粘贴纸盒 粘贴纸盒 盘式粘贴纸盒 组合式粘贴纸盒
包 装 计 算 机 辅 助 设 计
包装纸盒
第六章 包装纸盒CAD
二、管式折叠纸盒 1~4 —盒体 5 —盒盖
6 —盒底
7 —盒盖副摇翼 8 —盒底副摇翼
包 装 计 算 机 辅 助 设 计
第六章 包装纸盒CAD
10包装4
１）独立结构组成的盒盖；
２）由侧板延伸而构成的盒盖
1．罩盖式：
（1）特点：
（2）结构类型：
① 天盖地式。 ② 帽盖式 ③ 对口盖式。
（3）罩盖盒的尺寸计算：
盒体的制造尺寸： X＝
盒体的外部尺寸： X。＝
盒盖的制造尺寸： X +＝ 盒盖的外部尺寸： X o+ ＝
2．摇盖式。
在纸盒侧板的基础上延伸而成的绞链式摇盖，是由 一页纸板成型的全封口盘式摇盖盒。
边所构成的角称为外折叠角，用 字母θ′表示。
(2)外折叠角的计算与设计：
α
θ
θ′＝（γ1+γ2－α）/2
″
1
例如 :在图中，已知α ＝90 °,γ1 ＝ 100 °, γ2 ＝ 100 ° 求θ′ ＝ ?
§4—4
管盘式折叠纸盒 非管非盘式折叠纸盒
一、管盘式折叠纸盒
1、管盘式折叠纸盒
三、纸盒盒面错位结构
1．盒面错位结构——亦称反掀间壁结构。
结构特点：不是固定单件内装物，而是分隔多件内装 物，以避免相互碰撞而损坏。
4 1 2 3 5
6 7 8
9 10
管式盒面错位六格折叠包装
盘式盒面错位六格折叠包装
四、缕空翻折结构
主要用于：衬格(间壁)等附属结构的设计，增加结构造型的变化。
一、盘式折叠纸盒
1、从造型上定义：
① 盒底和盒盖面积最大，即L＞B＞H。
② 盒高度小，盒底负载面大。
2、从结构上定义：
③ 是由一页纸板四周以直角或斜角折叠成主要盒型，在 角隅处进行锁合和粘盒； ④ 一个体板可以延伸组成盒盖。盒底几乎无结构变化，
２）由侧板延伸而构成的盒盖
1．罩盖式：
（1）特点：
（2）结构类型：
① 天盖地式。 ② 帽盖式 ③ 对口盖式。
（3）罩盖盒的尺寸计算：
盒体的制造尺寸： X＝
盒体的外部尺寸： X。＝
盒盖的制造尺寸： X +＝ 盒盖的外部尺寸： X o+ ＝
2．摇盖式。
在纸盒侧板的基础上延伸而成的绞链式摇盖，是由 一页纸板成型的全封口盘式摇盖盒。
边所构成的角称为外折叠角，用 字母θ′表示。
(2)外折叠角的计算与设计：
α
θ
θ′＝（γ1+γ2－α）/2
″
1
例如 :在图中，已知α ＝90 °,γ1 ＝ 100 °, γ2 ＝ 100 ° 求θ′ ＝ ?
§4—4
管盘式折叠纸盒 非管非盘式折叠纸盒
一、管盘式折叠纸盒
1、管盘式折叠纸盒
三、纸盒盒面错位结构
1．盒面错位结构——亦称反掀间壁结构。
结构特点：不是固定单件内装物，而是分隔多件内装 物，以避免相互碰撞而损坏。
4 1 2 3 5
6 7 8
9 10
管式盒面错位六格折叠包装
盘式盒面错位六格折叠包装
四、缕空翻折结构
主要用于：衬格(间壁)等附属结构的设计，增加结构造型的变化。
一、盘式折叠纸盒
1、从造型上定义：
① 盒底和盒盖面积最大，即L＞B＞H。
② 盒高度小，盒底负载面大。
2、从结构上定义：
③ 是由一页纸板四周以直角或斜角折叠成主要盒型，在 角隅处进行锁合和粘盒； ④ 一个体板可以延伸组成盒盖。盒底几乎无结构变化，
