智能电磁流量计在线校准方法
CJT3642021管道式电磁流量计在线校准要求高清.pdf

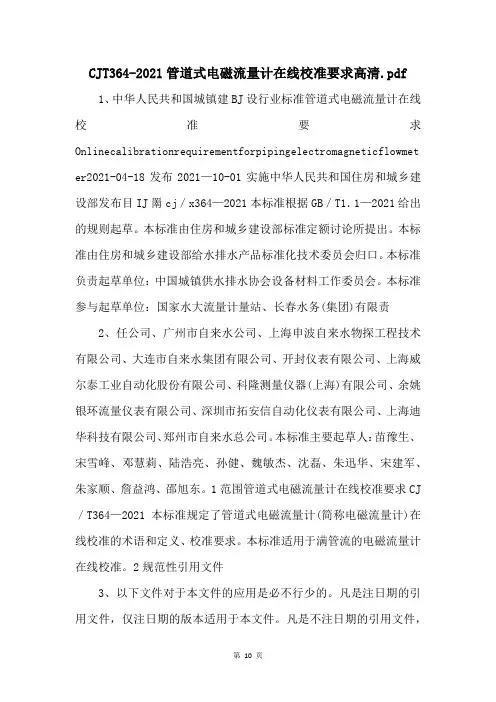

CJT364-2021管道式电磁流量计在线校准要求高清.pdf 1、中华人民共和国城镇建BJ设行业标准管道式电磁流量计在线校准要求Onlinecalibrationrequirementforpipingelectromagneticflowmet er2021-04-18发布2021—10-01实施中华人民共和国住房和城乡建设部发布目IJ罱cj／x364—2021本标准根据GB／T1．1—2021给出的规则起草。
本标准由住房和城乡建设部标准定额讨论所提出。
本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。
本标准负责起草单位：中国城镇供水排水协会设备材料工作委员会。
本标准参与起草单位：国家水大流量计量站、长春水务(集团)有限责2、任公司、广州市自来水公司、上海申波自来水物探工程技术有限公司、大连市自来水集团有限公司、开封仪表有限公司、上海威尔泰工业自动化股份有限公司、科隆测量仪器(上海)有限公司、余姚银环流量仪表有限公司、深圳市拓安信自动化仪表有限公司、上海迪华科技有限公司、郑州市自来水总公司。
本标准主要起草人：苗豫生、宋雪峰、邓慧莉、陆浩亮、孙健、魏敏杰、沈磊、朱迅华、宋建军、朱家顺、詹益鸿、邵旭东。
1范围管道式电磁流量计在线校准要求CJ ／T364—2021本标准规定了管道式电磁流量计(简称电磁流量计)在线校准的术语和定义、校准要求。
本标准适用于满管流的电磁流量计在线校准。
2规范性引用文件3、以下文件对于本文件的应用是必不行少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括全部的修改单)适用于本文件。
GB17167用能单位能源计量器具配备和管理通则JJG1030超声流量计3术语和定义以下术语和定义适用于本文件。
3．1标准表standardmeter基于时差法原理、用于校准电磁流量计的外夹式超声流量计。
3．2标准管段standardpipeline与电磁流量计相联接的、适合标准表安装的、尺寸稳定的一段管道。
电磁流量计在线周期检查的稳定性及操作规程

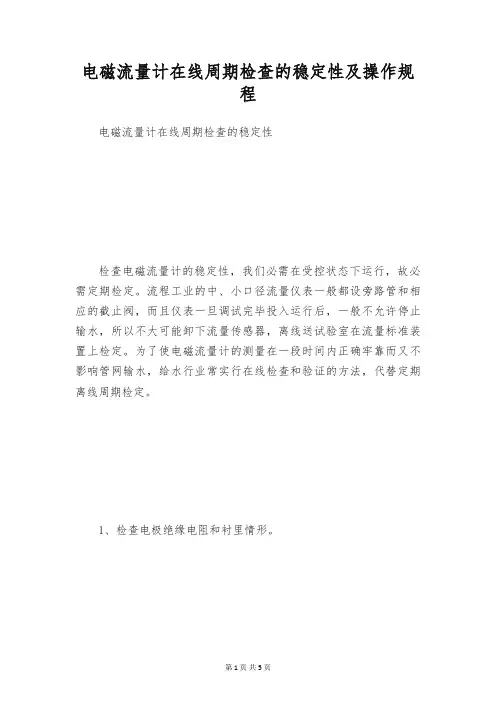

电磁流量计在线周期检查的稳定性及操作规程电磁流量计在线周期检查的稳定性检查电磁流量计的稳定性，我们必需在受控状态下运行，故必需定期检定。
流程工业的中、小口径流量仪表一般都设旁路管和相应的截止阀，而且仪表一旦调试完毕投入运行后，一般不允许停止输水，所以不大可能卸下流量传感器，离线送试验室在流量标准装置上检定。
为了使电磁流量计的测量在一段时间内正确牢靠而又不影响管网输水，给水行业常实行在线检查和验证的方法，代替定期离线周期检定。
1、检查电极绝缘电阻和衬里情形。
要检查电极绝缘电阻、衬里完好性或附着层情形，对于小口径仪表只能从管线上卸下检查。
对于大口径仪表则要放空测量介质后，从人孔进入管道察看。
擦干电极和衬里内表面，不留液渍，干燥之。
用500V DC兆欧表分别测量两电极对地的绝缘电阻。
若衬里附着层必需清除之，按积层厚度确定今后清洗间隔周期。
电极绝缘下降很大部分是传感器受外界潮气或浸水所致，有时候用热吹风排出潮气即可恢复。
若的确是绝缘破坏了，如电极泄漏，只能调换传感器，返制造厂修理。
2、检查励磁线圈绝缘电阻。
励磁线圈及其接线端子受潮后励磁回路对地绝缘下降，会引入共模干扰信号，使转换器零点漂移，影响测量精准明确度。
在实践中，由于疏忽大意，接线盒未密封好,如电缆线引入端末安装密封垫圈，引入潮气，使接线端子绝缘下降是常常发生的故障案例。
用热吹风机吹干端子，通常绝缘就可以提高或恢复到出厂时绝缘等级，故障就可除去。
3、测量励磁线圈铜电阻。
用高精度数字万用表或惠斯登电桥测量线圈电阻，必要时要作温度系数修正。
测量值与仪表档案值比较，确认线圈导通良好的无匝间短路等现象。
事实上显现线圈匝间短路现象几率是很低的。
这项检查和转换器励磁电流检查一起，可间接评估流量传感器的磁场强度是否有变化。
4、检查信号回路绝缘和励磁回路/信号之间绝缘。
此项检查目的也是评估因绝缘下降而引入的干扰。
检查信号回路时，信号线要临时与电极脱开。
发生绝缘下降的原因很多，接线盒未密封进入潮气是常见的原因。
电磁流量计在线校准规范

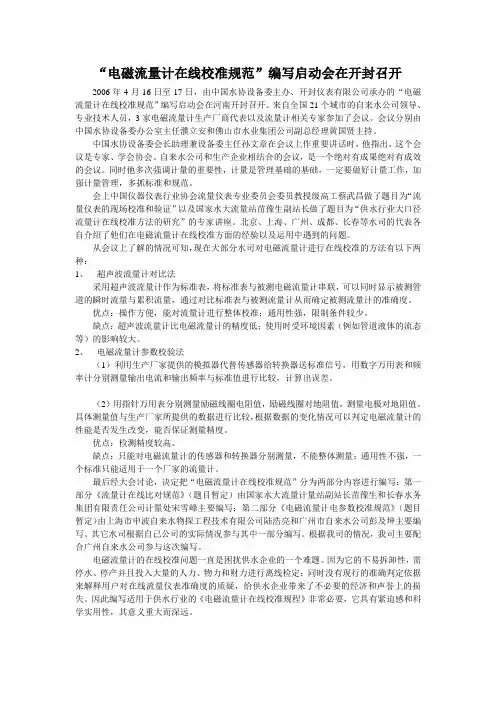

“电磁流量计在线校准规范”编写启动会在开封召开2006年4月16日至17日，由中国水协设备委主办、开封仪表有限公司承办的“电磁流量计在线校准规范”编写启动会在河南开封召开。
来自全国21个城市的自来水公司领导、专业技术人员，3家电磁流量计生产厂商代表以及流量计相关专家参加了会议。
会议分别由中国水协设备委办公室主任濮立安和佛山市水业集团公司副总经理黄国贤主持。
中国水协设备委会长助理兼设备委主任孙文章在会议上作重要讲话时，他指出，这个会议是专家、学会协会、自来水公司和生产企业相结合的会议，是一个绝对有成果绝对有成效的会议。
同时他多次强调计量的重要性，计量是管理基础的基础，一定要做好计量工作，加强计量管理，多抓标准和规范。
会上中国仪器仪表行业协会流量仪表专业委员会委员教授级高工蔡武昌做了题目为“流量仪表的现场校准和验证”以及国家水大流量站苗豫生副站长做了题目为“供水行业大口径流量计在线校准方法的研究”的专家讲座。
北京、上海、广州、成都、长春等水司的代表各自介绍了他们在电磁流量计在线校准方面的经验以及运用中遇到的问题。
从会议上了解的情况可知，现在大部分水司对电磁流量计进行在线校准的方法有以下两种：1、超声波流量计对比法采用超声波流量计作为标准表，将标准表与被测电磁流量计串联，可以同时显示被测管道的瞬时流量与累积流量，通过对比标准表与被测流量计从而确定被测流量计的准确度。
优点：操作方便，能对流量计进行整体校准；通用性强，限制条件较少。
缺点：超声波流量计比电磁流量计的精度低；使用时受环境因素（例如管道液体的流态等）的影响较大。
2、电磁流量计参数校验法（1）利用生产厂家提供的模拟器代替传感器给转换器送标准信号，用数字万用表和频率计分别测量输出电流和输出频率与标准值进行比较，计算出误差。
（2）用指针万用表分别测量励磁线圈电阻值，励磁线圈对地阻值，测量电极对地阻值。
具体测量值与生产厂家所提供的数据进行比较，根据数据的变化情况可以判定电磁流量计的性能是否发生改变，能否保证测量精度。
电磁流量计怎样调整参数
电磁流量计怎样调整参数电磁流量计是一种常用的流量测量仪表，通过测量电磁感应原理来实现对液体流量的检测。
在使用电磁流量计的过程中，调整参数是非常重要的，可以确保其准确、稳定地工作。
下面就介绍一些关于电磁流量计参数调整的方法和注意事项。
1. 常见参数在调整电磁流量计参数之前，需要了解一些常见的参数，包括：•管道直径：是指安装电磁流量计的管道内径。
•密度：被测液体的密度，通常以 kg/m³为单位。
•电导率：被测液体的电导率。
•流量范围：电磁流量计的设计流量范围。
•输出信号：标准输出信号为4-20mA。
2. 调整步骤接下来是电磁流量计参数的调整步骤：步骤一：压力校准•确保被测管道的压力正常。
•通过调节参数，使输出信号稳定在4mA。
步骤二：零点校准•将被测管道内没有流量时的输出信号调整为零，通过调整零点参数实现。
步骤三：量程校准•通过输入已知的流量值，调整量程参数，使输出信号在设计范围内。
•可以采用调整稳态流量时的方法进行校准。
步骤四：温度和压力校准•根据被测液体的温度和压力，对温度和压力系数进行调整，以提高测量的准确性。
3. 注意事项在调整电磁流量计参数时，需要注意以下几点：•预热时间：在校准前应该让电磁流量计预热一段时间。
•环境条件：确保环境温度、湿度等符合要求。
•参数保存：调整完参数后，要将参数保存，以避免重复调整。
•定期检查：定期检查各参数是否正常，确保电磁流量计的准确性。
通过以上步骤和注意事项，可以有效地调整电磁流量计的参数，使其能够准确地、稳定地工作，为工业生产提供可靠的流量测量支持。
菲舍波特电磁流量计零点校正方法
菲舍波特电磁流量计零点校正方法(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电磁流量计零点校正方法一 、 各键的功能所述如下：C/CE C/CE 键用于在操作模式与菜单之间切换。
STEP STEP 键是两个箭头键中的一个。
STEP 用于向前滚动菜单。
所有需要的参数都可访问。
DATA DATA 键是两个箭头键中的一个。
DATA 用于向后滚动菜单。
所有需要的参数都可访问。
ENTER 功能可通过长按向上箭头键激活。
ENTER 用于开呈关闭程序保护。
此外，ENTER还可用于访问更改参数的数值，接受新值或者新的选项，ENTER 功能有效时间为10秒。
如果在10秒内未输入，旧的数值将重新显示在转换器上。
注意：电磁流量计在进行“零点校正”时，必须保证流量计所处管道中是充满所测介质，且管道中的介质处于静止状态。
长按ENTER二、操作步骤在显示状态下按“C”键→进入菜单→连续按“STEP”键翻页至→“prog protection on”→长按“DATA”键（当屏幕闪烁时松手）进入此项→并变为“prog protection off”→连续按“STEP”键翻页至“Low flow cut-off 1%(小流量切除)”→长按“DATA”键（当屏幕闪烁时松手）进入此项“Low flow cut-off 1%”改变为“Low flow cut-off 0%”→长按“DATA”键保存→连续按“STEP”键翻页至“System zero adj ****mV”并记录原始数值→长按“DATA”键进入→按“STEP”翻页至“Automatic”（自动校准）→长按“DATA”确认，自动校准开始（时间约为1分钟，校准完后仪表会自动记录下校准值）校准完成后→连续按“STEP”翻页至→“Low flow cut-off 0%”→长按“DATA”进入此项→把“Low flow cut-off 0%”改变为“Low flow cut-off 1%以上”（数值输入方法：“DATA”键为增加数值、“STEP”为移动位置）更改完成后→长按“DATA”确认→连续按“STEP”翻页至→“prog protection off”→更改为“prog protection on”即可→按“C”键直至返回到主测量界面。
流量计现场在线计量校准方法
流量计现场在线计量校准方法摘要：本文介绍了目前国内外各种流量仪表不能在线检测的现状，并对其在线校准方法进行了研究，并对其工作原理、特性进行了分析。
针对便携式超声波流量计精度高、安装方便的特点，采用现场比对技术，在水利领域内进行校准。
技术研究，着重介绍了液流计实流在线校准的便携超声波流量计的技术要求、测量过流、程序及计算方法。
为进一步有效地进行计最校验工作奠定了坚实的基础，为水利部门计量值的溯源工作提供了技术保障。
关键词：液流；联机校准；现场比对；便携式超声波流量计1流量计的计量与校准水资源计量是实施宏观调控、微观管理的一项重要、基础性技术手段，而过去水利部门的计量基础较差，有关技术标准、标准化装置、量值传递、溯源等问题十分突出。
国内流量计测量仪器数量较多，但目前普遍缺乏仪表校准设备，特别是管道流量计的在线校验和校验制度尚属空白，计量精度和权威性有待解决[1]。
按照《中华人民共和国强制性标准GB17167-2006 《能源计量设备配置与管理通则》（GB17167-2006）》等有关计量法规规定，作为结算设备，必须定期进行计量。
然而，规范中规定的计量周期无法保证在用流量计量的精确度。
许多流量计在使用环境、介质等因素的影响下，往往在未达到校验周期之前就已超差，必须采取现场校验的方法，以确保流量测量的正确性。
校准有时也称为校正或检查。
过去，流量计行业中对流量值的传输特性进行了“校准”，而在水利行业中，人们把“校准”叫做“率定”，而用户对其精度的校正过程叫做“校验”，而现在，这种方法逐渐统一起来，改为“校准”。
流量计流量的校准有两种，一种是直接法，一种是间接法，另一种是离线校准，另一种是现场的在线校准。
所谓“实流校准法”，是指将实际的液体通过一个被校验仪，然后用另一种标准设备（如标准流量计或流量标准计）来检测液体的流量，并将其与所检测仪器的流量进行对比。
实流定标法所得到的流量值具有较高的精度和可靠性，适用于电磁流量计、容积式流量计、涡轮流量计等流量计，而目测则是测量标准流量的一种手段。
电磁流量计在线校准规范
电磁流量计在线校准规范1 范围本校准规范适用于密闭管道安装的，口径大于300mm的电磁流量计（以下简称流量计）的在线校准，其它类型的口径大于300mm用于水流量计量的计量器具的在线校准也可参考本规范。
2 引用文件本规范引用了下列文件：JJG 643-2003 标准表法流量标准装置JJG 1030-2007 超声流量计JJG 1033-2007 电磁流量计CJ/T364-2011 管道式电磁流量计在线校准要求GB 24789-2009 用水单位水计量器具配备和管理通则JJF 1001-2011 通用计量术语及定义JJF 1004-2004 流量计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和定义3.1 术语3.1.1标准表（Standard Meter）本规范中的标准表专指基于时差法原理、用于校准在线使用的流量计的外夹便携式超声流量计。
3.1.2 标准管段（Standard Pipeline）与流量计管道直接串联的、适合标准表安装的、尺寸已知且稳定的一段管道。
建议专门配置一个长度约1.5倍管道公称直径的碳钢或不锈钢管道。
3.1.3 标准表法（Standard Meter Method）以标准表为标准器，使流体在相同时间间隔内连续通过标准表和流量计，比较两者的输出流量值，从而确定流量计计量性能的校准方法。
3.1.4 在线校准（on line calibration）在流量计工作现场，确定流量计所指示的流量值与标准表所复现的流量值之间关系的一组操作。
3.1.5 在线示值误差（on line indicating error）在线校准测得的流量计示值误差，其中包含了流量计受安装使用环境影响所叠加的附加误差。
3.2 计量单位体积单位：立方米，符号m3。
流量单位：立方米每小时，符号m3/h。
压力单位：千帕或兆帕，kPa或MPa。
电磁流量计在线校准规范
“电磁流量计在线校准规范”编写启动会在开封召开2006年4月16日至17日,由中国水协设备委主办、开封仪表有限公司承办的“电磁流量计在线校准规范”编写启动会在河南开封召开。
来自全国21个城市的自来水公司领导、专业技术人员,3家电磁流量计生产厂商代表以及流量计相关专家参加了会议。
会议分别由中国水协设备委办公室主任濮立安和佛山市水业集团公司副总经理黄国贤主持。
中国水协设备委会长助理兼设备委主任孙文章在会议上作重要讲话时,他指出,这个会议是专家、学会协会、自来水公司和生产企业相结合的会议,是一个绝对有成果绝对有成效的会议。
同时他多次强调计量的重要性,计量是管理基础的基础,一定要做好计量工作,加强计量管理,多抓标准和规范。
会上中国仪器仪表行业协会流量仪表专业委员会委员教授级高工蔡武昌做了题目为“流量仪表的现场校准和验证”以及国家水大流量站苗豫生副站长做了题目为“供水行业大口径流量计在线校准方法的研究”的专家讲座。
北京、上海、广州、成都、长春等水司的代表各自介绍了他们在电磁流量计在线校准方面的经验以及运用中遇到的问题。
从会议上了解的情况可知,现在大部分水司对电磁流量计进行在线校准的方法有以下两种:1、超声波流量计对比法采用超声波流量计作为标准表,将标准表与被测电磁流量计串联,可以同时显示被测管道的瞬时流量与累积流量,通过对比标准表与被测流量计从而确定被测流量计的准确度。
优点:操作方便,能对流量计进行整体校准;通用性强,限制条件较少。
缺点:超声波流量计比电磁流量计的精度低;使用时受环境因素(例如管道液体的流态等)的影响较大。
2、电磁流量计参数校验法(1)利用生产厂家提供的模拟器代替传感器给转换器送标准信号,用数字万用表和频率计分别测量输出电流和输出频率与标准值进行比较,计算出误差。
(2)用指针万用表分别测量励磁线圈电阻值,励磁线圈对地阻值,测量电极对地阻值。
具体测量值与生产厂家所提供的数据进行比较,根据数据的变化情况可以判定电磁流量计的性能是否发生改变,能否保证测量精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能电磁流量计在线校准方法
根据《计量器具检定、校准管理规定》，为确保该流量计计量的准确可靠，特制定本办法。
1. 电磁流量计的安装、接线及参数设置
1.1电磁流量计的安装、接线。
严格按《LH98智能电磁流量计说明书》要求进行安装。
传感器不应装在管线的最高位置。
对于分离型电磁流量计，电路处理的外部连接线均采用带航空插头的电缆线，传感器接线时应将信号线穿过锥形橡胶垫圈，以保证接线盒入口的密封性。
对于一体化的电磁流量计，传感器与电路处理单元的连接在流量计内部已接好，无需用户连接。
在管道充满介质情况下，左或右绿色箭头亮。
用万用表测量信号线与屏蔽间，A-C、B-C之间的阻值应基本相同。
励磁线圈X、Y之间的电阻不超过200欧姆。
X、Y与C之间的绝缘电阻应在200欧姆。
电磁流量计的参数设置
1.2.1按设置键“S”，仪表显示正向累计量/最大流量；
通过移位键“T”和数据键“D”来移动光标和改变数字。
以下类同。
1.2.2再按设置键“S”，仪表显示负向累计量/20对应的流量；
1.2.3再按设置键“S”，仪表显示信号牵引/信号切除；
1.2.4再按设置键“S”，仪表显示P1 流量值/流量系数；
1.2.5再按设置键“S”，仪表显示P2 流量值/流量系数；
1.2.6再按设置键“S”，仪表显示P3 流量值/流量系数；
1.2.7再按设置键“S”，仪表显示P4 流量值/流量系数；
1.2.8再按设置键“S”，仪表显示P5 流量值/流量系数；
1.2.9再按设置键“S”，仪表显示正向累计量/最大流量；
1.2.10按“R”键，退出设置，显示当前累计量和瞬时流量。
注：1）. P1-P5为流量近五段非线性修正，如无修正，P1设为0000.00和流量系数，P2设为最大流量和流量系数。
2）. 励磁开路时仪表显示“QO”；空管时仪表显示0.0，红灯报警亮。
3）. 设置结束后必须按“S”键保存，再按“R”键退出。
2. 便携式超声波流量计的安装、使用
在线校准采用便携式超声波流量计进行，安装要求为：当管径小于300mm，选用标准小探头，采用V法安装；当管径大于300mm，选用标准大探头，采用Z法安装。
按说明书输入相关管道参数，安装探头，调节安装位置，直到信号强度在2个以上，方可进行校准。
3.电磁流量计在线校准
同时记录便携式超声波流量计和电磁流量计底数，校准时间5分钟，对比累计量，若误差在±2%以内，则校准合格，否则对电磁流量计系数进行修正，直至校准合格为止。
填写电磁流量计校准单。
4. 电磁流量计在线校准单见附。
5. 本办法自发布之日起执行。
电磁流量计在线校准单。
