DCS系统中使用的控制模块说明

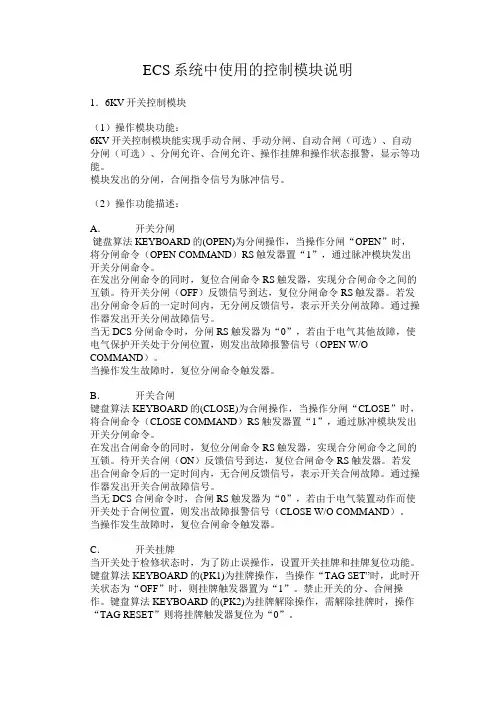

ECS系统中使用的控制模块说明1．6KV开关控制模块（1）操作模块功能：6KV开关控制模块能实现手动合闸、手动分闸、自动合闸（可选）、自动分闸（可选）、分闸允许、合闸允许、操作挂牌和操作状态报警，显示等功能。
模块发出的分闸，合闸指令信号为脉冲信号。
（2）操作功能描述：A．开关分闸键盘算法 KEYBOARD的(OPEN)为分闸操作，当操作分闸“OPEN”时，将分闸命令（OPEN COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。
在发出分闸命令的同时，复位合闸命令RS触发器，实现分合闸命令之间的互锁。
待开关分闸（OFF）反馈信号到达，复位分闸命令RS触发器。
若发出分闸命令后的一定时间内，无分闸反馈信号，表示开关分闸故障。
通过操作器发出开关分闸故障信号。
当无DCS分闸命令时，分闸RS触发器为“0”，若由于电气其他故障，使电气保护开关处于分闸位置，则发出故障报警信号（OPEN W/O COMMAND）。
当操作发生故障时，复位分闸命令触发器。
B．开关合闸键盘算法 KEYBOARD的(CLOSE)为合闸操作，当操作分闸“CLOSE”时，将合闸命令（CLOSE COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。
在发出合闸命令的同时，复位分闸命令RS触发器，实现合分闸命令之间的互锁。
待开关合闸（ON）反馈信号到达，复位合闸命令RS触发器。
若发出合闸命令后的一定时间内，无合闸反馈信号，表示开关合闸故障。
通过操作器发出开关合闸故障信号。
当无DCS合闸命令时，合闸RS触发器为“0”，若由于电气装置动作而使开关处于合闸位置，则发出故障报警信号（CLOSE W/O COMMAND）。
当操作发生故障时，复位合闸命令触发器。
C．开关挂牌当开关处于检修状态时，为了防止误操作，设置开关挂牌和挂牌复位功能。
键盘算法 KEYBOARD的(PK1)为挂牌操作，当操作“TAG SET”时，此时开关状态为“OFF”时，则挂牌触发器置为“1”。
禁止开关的分、合闸操作。
键盘算法 KEYBOARD的(PK2)为挂牌解除操作，需解除挂牌时，操作“TAG RESET”则将挂牌触发器复位为“0”。
D．故障报警当发生下列情况时发出开关故障信号，故障状态显示在对应开关的操作器上。
分闸故障；合闸故障；无DCS指令分闸；无DCS指令合闸。
E．故障复位当由于某种原因，发生故障时可以操作KEYBOARD-PK4复位按钮（CLEAR FAULT）进行故障复位。
操作故障复位后，使操作模块的状态触发器都置成“0”。
使控制模块处于初始复位状态。
当由“就地”切换成“远控”时，相当于按复位按钮，使控制模块处于初始复位状态。
F．厂用电快切装置6KV高压开关配备有厂用电快切装置，当发生母线低电压时启动快切装置。
快切装置动作完成后，原处于合闸位置的开关转为分闸状态，若开关仍在合闸位置，则认为是分闸故障。
快切装置动作完成后，原处于分闸位置的开关转为合闸状态，若开关仍在分闸位置，则认为是合闸故障。
G．分闸允许下列条件满足允许分闸：•无挂牌状态；•开关处于合闸位置；•开关选择“远控”方式（即DCS方式）；•开关无故障；•无保护动作；•工艺过程的允许分闸条件经组合后接入分闸允许“与门”中。
•H．合闸允许•无挂牌状态；•开关处于分闸位置；•开关选择“远控”方式（即DCS方式）；•开关无故障；•无保护动作；•工艺过程的允许合闸条件经组合后接入合闸允许“与门”中。
I．自动分、合闸模块中保留有自动分、合闸功能。
在系统设计时，电气开关的自动分、合闸由电气保护系统来实现，故在本系统中作为可选功能。
（建议不使用此功能）。
J． MMI接口信号键盘接口模块：KEYBOARD OPEN――――――――――分闸KEYBOARD CLOSE ―――――――――合闸KEYBOARD PK1 TAG SET ――――――挂牌KEYBOARD PK2 TAG RESET―――――解除挂牌KEYBOARD PK4 CLEAR FAUILT―――故障复位打包点定义：第 0位：OPEN ACTION ――――――分闸指令第 1 位：OPEN FEEDBACK――――分闸反馈第2 位：CLOSE ACTION―――――合闸指令第3 位：CLOSE FEEDBACK――――合闸反馈第4 位：NOT USED――――――――未使用第5 位：NOT USED――――――――未使用第6 位：OPEN FAULT―――――――分闸故障第7 位：CLOSE FAULT－0―――――合闸故障第8 位：TAG SET―――――――――挂牌第9 位：CLOSE W/O COMMAND――无DCS指令合闸第10位：OPEN W/O COMMAND――无DCS指令分闸第11位：REMOTE MODE―――――远控方式第12位：OPEN PERMISSIVE――――分闸允许第13位：CLOSE PERMISSIVE――――合闸允许第14位：FAULT ――――――――――故障第15位：NOT USED―――――――――未使用2．220KV、400V开关控制模块（1）操作模块功能：220KV、400V开关控制模块能实现手动合闸、手动分闸、自动合闸（可选）、自动分闸（可选）、分闸允许、合闸允许、操作挂牌和操作状态报警，显示等功能。
模块发出的分闸，合闸指令信号为脉冲信号。
（2）操作功能描述：A．开关分闸键盘算法 KEYBOARD的(OPEN)为分闸操作，当操作分闸“OPEN”时，将分闸命令（OPEN COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。
在发出分闸命令的同时，复位合闸命令RS触发器，实现分合闸命令之间的互锁。
待开关分闸（OFF）反馈信号到达，复位分闸命令RS触发器。
若发出分闸命令后的一定时间内，无分闸反馈信号，表示开关分闸故障。
通过操作器发出开关分闸故障信号。
当无DCS分闸命令时，分闸RS触发器为“0”，若由于电气其他故障，使电气保护开关处于分闸位置，则发出故障报警信号（OPEN W/O COMMAND）。
当操作发生故障时，复位分闸命令触发器。
B．开关合闸键盘算法 KEYBOARD的(CLOSE)为合闸操作，当操作分闸“CLOSE”时，将合闸命令（CLOSE COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。
在发出合闸命令的同时，复位分闸命令RS触发器，实现合分闸命令之间的互锁。
待开关合闸（ON）反馈信号到达，复位合闸命令RS触发器。
若发出合闸命令后的一定时间内，无合闸反馈信号，表示开关合闸故障。
通过操作器发出开关合闸故障信号。
当无DCS合闸命令时，合闸RS触发器为“0”，若由于电气装置动作而使开关处于合闸位置，则发出故障报警信号（CLOSE W/O COMMAND）。
当操作发生故障时，复位合闸命令触发器。
C．开关挂牌当开关处于检修状态时，为了防止误操作，设置开关挂牌和挂牌复位功能。
键盘算法 KEYBOARD的(PK1)为挂牌操作，当操作“TAG SET”时，此时开关状态为“OFF”时，则挂牌触发器置为“1”。
禁止开关的分、合闸操作。
键盘算法 KEYBOARD的(PK2)为挂牌解除操作，需解除挂牌时，操作“TAG RESET”则将挂牌触发器复位为“0”。
D．故障报警当发生下列情况时发出开关故障信号，故障状态显示在对应开关的操作器上。
分闸故障；合闸故障；无DCS指令分闸；无DCS指令合闸。
E．故障复位当由于某种原因，发生故障时可以操作KEYBOARD-PK4复位按钮（CLEAR FAULT）进行故障复位。
操作故障复位后，使操作模块的状态触发器都置成“0”。
使控制模块处于初始复位状态。
当由“就地”切换成“远控”时，相当于按复位按钮，使控制模块处于初始复位状态。
F．分闸允许下列条件满足允许分闸：•无挂牌状态；•开关处于合闸位置；•开关选择“远控”方式（即DCS方式）；•开关无故障；•无保护动作；•工艺过程的允许分闸条件经组合后接入分闸允许“与门”中。
G．合闸允许•无挂牌状态；•开关处于分闸位置；•开关选择“远控”方式（即DCS方式）；•开关无故障；•无保护动作；•工艺过程的允许合闸条件经组合后接入合闸允许“与门”中。
H．自动分、合闸模块中保留有自动分、合闸功能。
在系统设计时，电气开关的自动分、合闸由电气保护系统来实现，故在本系统中作为可选功能。
（建议不使用此功能）。
I． MMI接口信号键盘接口模块：KEYBOARD OPEN――――――――――分闸KEYBOARD CLOSE ―――――――――合闸KEYBOARD PK1 TAG SET ――――――挂牌KEYBOARD PK2 TAG RESET―――――解除挂牌KEYBOARD PK4 CLEAR FAUILT―――故障复位打包点定义：第 0位：OPEN ACTION ――――――分闸指令第 1 位：OPEN FEEDBACK――――分闸反馈第2 位：CLOSE ACTION―――――合闸指令第3 位：CLOSE FEEDBACK――――合闸反馈第4 位：NOT USED――――――――未使用第5 位：NOT USED――――――――未使用第6 位：OPEN FAULT―――――――分闸故障第7 位：CLOSE FAULT－0―――――合闸故障第8 位：TAG SET―――――――――挂牌第9 位：CLOSE W/O COMMAND――无DCS指令合闸第10位：OPEN W/O COMMAND――无DCS指令分闸第11位：REMOTE MODE―――――远控方式第12位：OPEN PERMISSIVE――――分闸允许第13位：CLOSE PERMISSIVE――――合闸允许第14位：FAULT ――――――――――故障第15位：NOT USED―――――――――未使用ECS控制设计说明1.发变组及厂用电源系统的控制范围1.1 接于单元机组系统的监控对象有：a）发变组：发电机状态监视发电机出口断路器控制主变220kV断路器控制主变、高压厂变状态监视。
b）厂用电6.3kV母线A段、B段工作进线断路器控制6.3kV母线A段、B段备用进线断路器控制6.3kV母线A段、B段母线zhuangt监视低压厂用工作变低压侧断路器及6kV侧断路器控制励磁变高压侧断路器控制变频隔离变6kV侧断路器控制低压公用变6kV侧断路器控制低压厂前区变6kV侧断路器控制400V工作A、B段进线和联络断路器控制400V保安段工作、备用进线断路器控制不间断电源（UPS）监视110V直流系统监视220V直流系统监视1.2 接于公用系统的监控对象主要有：高压起动/备用变压器220kV断路器控制01A和01B低压公用变状态监视01A和01B低压厂前区变状态监视400V公用01A、01B段进线和联络断路器控制400V厂前区01A、01B段进线和联络断路器控制2.发电机变压器组、厂用电源控制系统的控制2.1.2厂用电源系统的控制功能2.1.2.1高压厂用电源系统•正常运行时，实现由工作电源向备用电源及由备用电源向工作电源的双向切换。
DCS系统硬件介绍

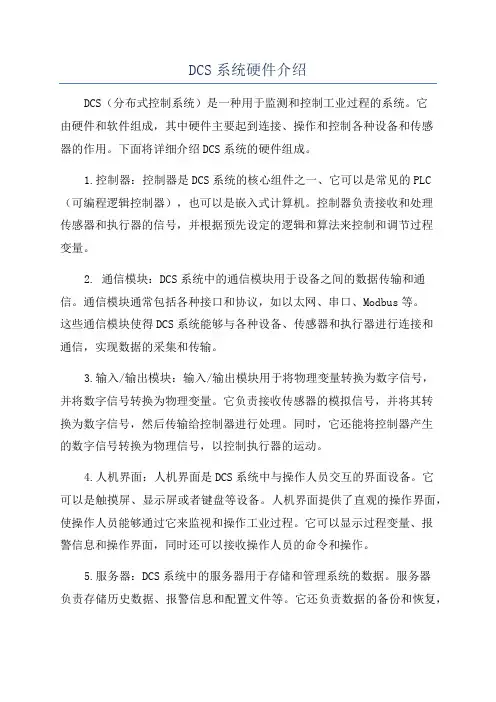

DCS系统硬件介绍DCS（分布式控制系统）是一种用于监测和控制工业过程的系统。
它由硬件和软件组成，其中硬件主要起到连接、操作和控制各种设备和传感器的作用。
下面将详细介绍DCS系统的硬件组成。
1.控制器：控制器是DCS系统的核心组件之一、它可以是常见的PLC （可编程逻辑控制器），也可以是嵌入式计算机。
控制器负责接收和处理传感器和执行器的信号，并根据预先设定的逻辑和算法来控制和调节过程变量。
2. 通信模块：DCS系统中的通信模块用于设备之间的数据传输和通信。
通信模块通常包括各种接口和协议，如以太网、串口、Modbus等。
这些通信模块使得DCS系统能够与各种设备、传感器和执行器进行连接和通信，实现数据的采集和传输。
3.输入/输出模块：输入/输出模块用于将物理变量转换为数字信号，并将数字信号转换为物理变量。
它负责接收传感器的模拟信号，并将其转换为数字信号，然后传输给控制器进行处理。
同时，它还能将控制器产生的数字信号转换为物理信号，以控制执行器的运动。
4.人机界面：人机界面是DCS系统中与操作人员交互的界面设备。
它可以是触摸屏、显示屏或者键盘等设备。
人机界面提供了直观的操作界面，使操作人员能够通过它来监视和操作工业过程。
它可以显示过程变量、报警信息和操作界面，同时还可以接收操作人员的命令和操作。
5.服务器：DCS系统中的服务器用于存储和管理系统的数据。
服务器负责存储历史数据、报警信息和配置文件等。
它还负责数据的备份和恢复，以保证系统的可靠性和稳定性。
服务器通常还具备远程访问功能，使得操作人员可以通过互联网来访问和配置DCS系统。
6.电源供应：DCS系统中的设备和模块都需要稳定和可靠的电源供应。
电源供应可以是交流电源或直流电源，根据实际需求进行选型。
稳定的电源供应是DCS系统正常运行的基础，它能够防止系统因电力故障而导致的数据丢失和系统崩溃。
7.机架和插槽：机架和插槽是DCS系统中用于安装和固定各种模块和设备的结构件。
DCS的控制说明使用介绍
DCS的控制说明使用介绍DCS（分散式控制系统）是一种高级自动控制系统，可以对复杂工业系统进行监控、操作和控制。
DCS由一台或多台计算机和多个分布在系统中的控制器、输入/输出模块和其他设备组成。
DCS提供了用户友好的界面和功能丰富的控制功能，使得操作人员可以轻松地监控和控制整个系统。
以下是DCS的控制说明使用介绍。
1.系统安全性首先，使用DCS之前，必须确保系统的安全性。
这包括确保计算机和网络的安全，以防止未经授权的访问和攻击。
此外，还需要确保所有的仪器和设备都得到有效的维护和校准，以确保其安全运行。
同时，必须定期备份系统数据，以防止数据丢失和损坏。
2.用户界面DCS提供了直观且易于使用的用户界面，使操作人员能够实时监控和控制系统。
用户界面通常基于图形化界面，可以显示各个设备的当前状态和操作面板。
操作人员可以通过界面直接与设备进行交互，例如设置参数、修改设备状态以及启动和停止设备等。
3.实时监控DCS具有强大的实时监控功能，可以连续地监测和显示系统中所有设备的状态。
操作人员可以通过实时监控功能获取实时的数据和报警信息。
实时监控可以帮助操作人员及时发现设备运行异常、故障和安全隐患，并可以采取相应的措施进行处理。
4.远程监控DCS支持远程监控功能，这意味着操作人员可以通过互联网或其他通信方式从远程位置监控和控制系统。
远程监控功能可以帮助操作人员在任何地点实时了解系统的运行状况，并允许他们在需要时进行干预和调整。
5.警报和通知DCS可以自动生成警报和通知，以便操作人员在系统出现异常或故障时能够及时采取行动。
警报和通知可以通过声音、文字和图像等方式进行传达。
操作人员可以根据自己的需求自定义警报和通知的设置，以确保他们能够及时获得相关信息。
6.数据记录和报告DCS可以记录和存储系统中的各种数据，包括设备状态、操作记录和报警事件等。
这些记录可以用于分析系统的运行状况和性能，以及识别潜在的问题和改进的机会。
此外，DCS还可以生成各种报告，用于向管理层和其他利益相关者提供系统运行的详细情况和结果。
DCS控制系统讲解
DCS控制系统讲解DCS（Distributed Control System）是一种分布式控制系统，用于监控和控制制造过程中的各种设备和参数。
DCS系统在工业自动化领域广泛应用，可以管理许多不同的过程，如化工、电力、水处理、石油和天然气等。
DCS系统由多个分布在不同位置的控制节点组成，每个节点可以分别控制一部分设备或过程。
这些节点通过网络连接，互相通信和交换数据，形成一个大规模的控制系统。
这种分布式架构使得DCS系统具有高可靠性和高灵活性，可以实现实时监控和远程控制。
DCS系统的主要组成部分包括以下几个方面：1.控制器：控制器是DCS系统的核心组件，通常由一台或多台计算机组成。
它们负责处理和执行各种控制策略，并将结果发送给其他设备和节点。
控制器还可以接收来自传感器和执行器的数据，并进行实时监测和反馈控制。
2.人机界面（HMI）：HMI是DCS系统与操作人员之间的交互界面。
通过HMI，操作人员可以监视和操纵整个制造过程。
HMI通常包括图形显示、报警和故障处理等功能，使操作人员能够及时发现和解决问题。
3.输入/输出（I/O）模块：I/O模块用于连接DCS系统与实际的物理设备和装置。
它们通过传感器和执行器将过程物理量（如温度、压力、流量等）转换成数字信号，并将控制信号传输到执行器。
I/O模块是DCS系统与外界交流的桥梁，确保了信息的准确性和可靠性。
4. 网络通信：DCS系统中的各个节点通过网络连接，实现数据的传输和共享。
网络通信可以根据实际需求采用不同的协议和技术，如以太网、Profibus、Modbus等。
这些网络使得DCS系统具有分布式控制和集中监控的能力。
5.数据存储和处理：DCS系统需要对大量的数据进行存储和处理。
这些数据包括控制参数、过程状态、历史记录等。
数据存储和处理功能可以在DCS系统中实现，也可以通过连接外部数据库和服务器来实现。
DCS系统的工作原理基于控制算法和策略。
控制算法通常是根据过程的特点和需求进行设计和优化的。
DCS系统中使用的控制模块说明
ECS系统中使用的控制模块说明1．6KV开关控制模块（1）操作模块功能：6KV开关控制模块能实现手动合闸、手动分闸、自动合闸（可选）、自动分闸（可选）、分闸允许、合闸允许、操作挂牌和操作状态报警，显示等功能。
模块发出的分闸，合闸指令信号为脉冲信号。
（2）操作功能描述：A．开关分闸键盘算法 KEYBOARD的(OPEN)为分闸操作，当操作分闸“OPEN”时，将分闸命令（OPEN COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。
在发出分闸命令的同时，复位合闸命令RS触发器，实现分合闸命令之间的互锁。
待开关分闸（OFF）反馈信号到达，复位分闸命令RS触发器。
若发出分闸命令后的一定时间内，无分闸反馈信号，表示开关分闸故障。
通过操作器发出开关分闸故障信号。
当无DCS分闸命令时，分闸RS触发器为“0”，若由于电气其他故障，使电气保护开关处于分闸位置，则发出故障报警信号（OPEN W/O COMMAND）。
当操作发生故障时，复位分闸命令触发器。
B．开关合闸键盘算法 KEYBOARD的(CLOSE)为合闸操作，当操作分闸“CLOSE”时，将合闸命令（CLOSE COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。
在发出合闸命令的同时，复位分闸命令RS触发器，实现合分闸命令之间的互锁。
待开关合闸（ON）反馈信号到达，复位合闸命令RS触发器。
若发出合闸命令后的一定时间内，无合闸反馈信号，表示开关合闸故障。
通过操作器发出开关合闸故障信号。
当无DCS合闸命令时，合闸RS触发器为“0”，若由于电气装置动作而使开关处于合闸位置，则发出故障报警信号（CLOSE W/O COMMAND）。
当操作发生故障时，复位合闸命令触发器。
C．开关挂牌当开关处于检修状态时，为了防止误操作，设置开关挂牌和挂牌复位功能。
键盘算法 KEYBOARD的(PK1)为挂牌操作，当操作“TAG SET”时，此时开关状态为“OFF”时，则挂牌触发器置为“1”。
DCS操作说明
注：返回上一级功能 ：从装置总貌画面可 切换到全厂总貌图画 面；从详细的流程画 面可切换到本装置总 貌画面。
中国石化海南炼油化工有限公司
Sinopec Hainan Petrochemical Co ., Ltd.
2.1 详细流程图画面中指示回路操作简介
1）详细的流程图画面上，仪表数据块标识为 ，标识框内上部文本为仪表位号,下部文本为实时 测量数据。 2）点击位号“TI0501”可调出相应棒图块（ OVERLAY），如下2-1图所示： 2-1图
DCS画面操作及说明
中国石化海南炼油化工有限公司
Sinopec Hainan Petrochemical Co ., Ltd.
一 流程图画面及操作说明 二 控制分组画面及操作说明 三 趋势画面及其操作 四 报警功能及其操作 五 仪表控制方式说明 六 控制回路简单操作
中国石化海南炼油化工有限公司
中国石化海南炼油化工有限公司
Sinopec Hainan Petrochemical Co ., Ltd.
趋势组画面显示说明：
时间基值触标：允许在1分钟至96小时范围内变化
时间轴前后滚动触标：允许检索历史趋势
趋势图的Y轴：0到100%刻度值或等刻度
趋势图的X轴：表示时间长度
中国石化海南炼油化工有限公司
1) 2-3图
2）点击LC0601弹出控制回路操作棒图（PID模块 ），棒图模块详细说明如下图所示：
中国石化海南炼油化工有限公司
Sinopec Hainan Petrochemical Co ., Ltd.
中国石化海南炼油化工有限公司
Sinopec Hainan Petrochemical Co ., Ltd.
分布式控制dcs系统功能模块
分布式控制dcs系统功能模块分布式控制系统（DCS）是一种用于实时监控和控制工业过程的自动化系统。
它由多个功能模块组成，每个模块具有特定的功能和任务。
下面将介绍几个常见的分布式控制系统功能模块。
1. 监控模块监控模块是分布式控制系统的核心模块之一，它负责收集和处理各种过程数据，并将其显示给操作员。
监控模块通常包括实时数据采集、数据存储、数据处理和数据显示等功能。
操作员可以通过监控模块实时了解工艺过程的状态，监控关键参数的变化，及时发现异常情况。
2. 控制模块控制模块是分布式控制系统的另一个重要模块，它负责根据监控模块提供的数据进行控制操作。
控制模块通常包括控制算法的实现、控制策略的优化和控制命令的生成等功能。
通过控制模块，操作员可以对工艺过程进行自动或半自动控制，提高生产效率和质量。
3. 通信模块通信模块是分布式控制系统中实现各个功能模块之间通信的关键模块。
它负责数据的传输和交换，确保各个功能模块之间的协调和一致性。
通信模块通常包括网络通信、协议处理和数据传输等功能。
通过通信模块，各个功能模块可以实现实时的数据共享和协同工作。
4. 故障诊断模块故障诊断模块是分布式控制系统中用于监测和诊断故障的重要模块。
它负责对系统中各个设备和组件进行状态监测，及时发现和报警故障情况。
故障诊断模块通常包括故障检测、故障诊断和故障处理等功能。
通过故障诊断模块，操作员可以及时了解系统的故障情况，并采取相应的措施进行修复。
5. 数据分析模块数据分析模块是分布式控制系统中用于对采集的数据进行分析和处理的模块。
它负责对历史数据和实时数据进行统计、分析和建模，提取有用的信息和知识。
数据分析模块通常包括数据挖掘、模式识别和预测建模等功能。
通过数据分析模块，操作员可以获取更多的数据洞察力，优化工艺过程和决策。
分布式控制系统功能模块之间相互配合，共同完成对工业过程的监控和控制。
监控模块负责实时采集和显示数据，控制模块负责根据数据进行控制操作，通信模块负责数据的传输和交换，故障诊断模块负责监测和诊断故障，数据分析模块负责对数据进行统计和分析。
DCS系统原理和结构
DCS系统原理和结构DCS系统（分布式控制系统）是一种用于控制工业过程的计算机系统。
它通过多个分散的控制器和数据采集设备组成，实现对工业过程的自动化控制。
DCS系统通常由下面几个部分构成：中央控制器、工作站、输入/输出模块、通信网络和现场设备。
1.中央控制器：中央控制器是DCS系统的核心。
它负责接收从工作站或其他控制器发送的指令，并对所控制的设备进行控制。
中央控制器通常由一台或多台工控机组成，可以通过各种通信协议与其他设备进行通信。
2.工作站：工作站是DCS系统的操作界面，用于设置和监控控制系统。
工作站通常由一台或多台高性能计算机组成，提供人机界面，使操作人员可以方便地对过程进行控制和监测。
3.输入/输出模块：输入/输出模块是DCS系统与现场设备之间的接口。
它负责将来自现场传感器的信号转换为数字信号，并将数字信号转换为控制信号发送给执行器。
输入/输出模块通常由数字量输入模块、模拟量输入模块、数字量输出模块和模拟量输出模块组成。
4.通信网络：通信网络是DCS系统中各个组件之间进行数据传输的介质。
它通常由以太网、现场总线和串行接口等组成，用于实现控制系统中数据的交换和共享。
通过通信网络，DCS系统可以实现分布式控制，使各个控制设备之间可以进行数据共享和协作。
5.现场设备：现场设备是指DCS系统中需要进行控制的各种设备，包括传感器、执行器等。
传感器负责将现场的物理量转换为电信号输入给输入/输出模块，执行器根据输入控制信号执行相应的动作。
现场设备的种类和数量根据具体的工业过程和控制需求而定。
1.数据采集：DCS系统通过连接各种传感器和执行器，实时采集现场设备的状态和操作数据。
2.数据处理和控制算法：中央控制器接收到采集到的数据后，会进行数据处理和控制算法的计算。
控制算法根据设定的控制目标和现场数据，计算出相应的控制策略和控制信号。
3.控制信号输出：经过计算后的控制信号将通过通信网络发送给相应的执行器，执行器根据控制信号进行相应的操作。
DCS系统的基本原理和架构
DCS系统的基本原理和架构DCS（Distributed Control System）系统是一种广泛应用于工业自动化领域的控制系统，它以分散式控制和集中式管理为核心，具备高效、安全、可靠等特点，被广泛应用于化工、电力、石油、冶金等工业领域。
本文将详细介绍DCS系统的基本原理和架构。
一、DCS系统的基本原理DCS系统的基本原理是将工厂或过程控制的各个区域进行分散化控制，然后通过网络将这些分散的控制区域集中管理起来。
在DCS系统中，每个控制区域被称为一个控制节点或控制单元，每个控制节点都具备一定的控制能力和决策能力。
1. 数据采集与传输：DCS系统通过传感器收集各种参数数据，如温度、压力、流量等，并将这些采集到的数据通过网络传输到中央控制服务器进行处理和分析。
2. 分散式控制：DCS系统中的控制节点负责对各个工艺单元或设备进行实时控制。
每个控制节点通过接收和解析中央控制服务器发送的指令，对本地的设备或过程进行控制。
3. 集中式管理：DCS系统的中央控制服务器充当着系统的大脑，它负责监测、管理和协调各个控制节点的运行状态。
中央控制服务器接收来自各个控制节点的实时数据，并根据设定的算法和规则做出相应的控制策略。
4. 实时通信：DCS系统中的各个控制节点之间通过网络进行实时的通信。
这种实时通信可以确保系统的响应时间和控制效果，同时也可以实现控制节点之间的数据共享和相互协作。
5. 可靠性与安全性：DCS系统设计了多重冗余和安全机制，以确保系统在故障或攻击时能够正常运行。
例如，系统采用了双重备份和实时数据同步技术，确保数据的可靠性和系统的高可用性。
二、DCS系统的架构DCS系统的架构包括硬件和软件两个方面，下面将对其进行详细介绍。
1. 硬件架构DCS系统的硬件架构由以下几个关键组件构成：- 控制节点：每个控制节点都由一台工控机或PLC（Programmable Logic Controller）组成，负责实时控制和数据采集。
DCS系统操作指南
DCS系统操作指南简介DCS系统是一种分散控制系统，用于监测和控制工业过程。
本操作指南将介绍DCS系统的基本功能和操作方法。
功能一：监测工业过程DCS系统可以实时监测工业过程的各种参数和状态，例如温度、压力、流量等。
通过连接传感器和设备，系统可以提供准确的实时数据，帮助操作人员了解过程的运行情况。
功能二：控制工业过程DCS系统可以对工业过程进行精确的控制。
通过连接执行器和设备，系统可以调整操作参数以实现期望的结果。
操作人员可以使用系统提供的界面和功能进行操作，如调节阀门、开关设备等。
操作步骤1. 登录系统：打开DCS系统软件，并输入正确的用户名和密码以登录系统。
2. 导航界面：进入系统后，会进入主界面，显示重要的过程参数和控制功能。
在这里，我们可以通过导航栏访问各个功能模块。
3. 监测参数：在主界面或导航栏中找到监测参数的选项。
点击进入后，可以看到各个参数的实时数值和趋势图。
操作人员可以监测过程状态，发现异常情况。
4. 控制操作：在导航栏中找到控制操作的选项。
点击进入后，可以看到各个控制器和设备的状态。
操作人员可以进行必要的调整，如开关设备、调节阀门等。
5. 报警处理：DCS系统会对异常情况进行自动检测并生成报警信息。
在导航栏中找到报警处理的选项。
点击进入后，可以看到报警信息的列表和详细信息。
操作人员应及时处理报警情况，采取相应的应对措施。
6. 数据记录：DCS系统会自动记录过程参数和控制操作的历史数据。
在导航栏中找到数据记录的选项。
点击进入后，可以查看历史数据和生成报表。
操作人员可以根据需要分析和导出数据。
7. 退出系统：操作完成后，点击退出系统，确保账号安全。
> 注意：以上步骤根据具体DCS系统的界面和功能稍有差异，具体操作请参考系统提供的操作手册和帮助文档。
结论通过DCS系统的监测和控制功能，生产过程可以实现更严密的控制和更高效的运行。
本操作指南介绍了DCS系统的基本功能和操作步骤，帮助操作人员使用系统更加便捷和准确。
DCS的控制说明使用介绍
DCS 系统包括控制节点、操作节点、通信网络。
控制节点包括控制站，通信接口。
操作节点包括工程师站，操作员站，服务器站，数据管理站。
通信网络包括管理信息网，过程信息网，过程控制网，I/O 总线。
控制站硬件包括机柜，机笼，供电，卡件。
机柜包括机笼、交换机、电源模块、端子板、卡件。
机笼分为电源机笼和卡件机笼；卡件包括主控卡、数据转发卡、I/O 卡件及端子板。
现场接线箱里面包括接线端子和接线端子排。
DCS 的硬件体系结构考察DCS 的层次结构，DCS 级和控制管理级是组成DCS的两个最基本的环节。
过程控制级具体实现了信号的输入、变换、运算和输出等分散控制功能。
在不同的DCS 中，过程控制级的控制装置各不相同，如过程控制单元、现场控制站、过程接口单元等等，但它们的结构形式大致相同，可以统称为现场控制单元FCU 。
过程管理级由工程师站、操作员站、管理计算机等组成，完成对过程控制级的集中监视和管理，通常称为操作站。
DCS 的硬件和软件，都是按模块化结构设计的，所以DCS的开发实际上就是将系统提供的各种基本模块按实际的需要组合成为一个系统，这个过程称为系统的组态。
(1)现场控制单元现场控制单元一般远离控制中心，安装在靠近现场的地方，其高度模块化结构可以根据过程监测和控制的需要配置成由几个监控点到数百个监控点的规模不等的过程控制单元。
现场控制单元的结构是由许多功能分散的插板（或称卡件）按照一定的逻辑或物理顺序安装在插板箱中，各现场控制单元及其与控制管理级之间采用总线连接，以实现信息交互。
现场控制单元的硬件配置需要完成以下内容：插件的配置根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；硬件冗余配置对关键设备进行冗余配置是提高DCS可靠性的一个重要手段，DCS通常可以对主机插件、电源插件、通信插件和网络、关键I/O插件都可以实现冗余配置。
硬件安装不同的DCS，对于各种插件在插件箱中的安装，会在逻辑顺序或物理顺序上有相应的规定。
