IS型单级单吸清水离心泵安装使用说明书
一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。
转子部件由悬架部件支承着(请参考IS泵结构图)。
泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。
轴封型式：泵的轴向密封采用软填料和机械密封两种型式。
当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。
传动方式：泵的传动是通过联轴器与电动机直联。
从传动方向看，泵为顺时针方向旋转。
IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。
②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。
③试车启动，检查水泵的转向是否正确。
④往水泵内注水，使吸水管路和泵内的气体完全排出。
⑤关闭出口阀门及压力表旋塞。
⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。
⑦打开真空表旋塞。
缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。
完成了泵的启动。
⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。
2.运转：①注意水泵轴承升温。
一般不超过环境温度35℃，但最高温度不得超过75℃。
②悬架室的油位，必须保持在油标的1/3～2/3处。
3.泵的维护：①检查泵的底座、泵、电动机是否紧固。
②检查仪表、引线的状况，检查管路是否泄漏或松动。
③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。
④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。
IH150-125-250B型单级单吸化工离心泵
IH150-125-250B型单级单吸化工离心泵 IH150-125-250B型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH150-125-250B型单级单吸化工离心泵型号意义： IH150-125-250B型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH150-125-250B型单级单吸化工离心泵产品特点： IH150-125-250B型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。
IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。
IH150-125-250B型单级单吸化工离心泵旋转方向： IH150-125-250B型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IS型单级单吸清水离心泵安装使用说明书
一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。
转子部件由悬架部件支承着(请参考IS泵结构图)。
泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。
轴封型式：泵的轴向密封采用软填料和机械密封两种型式。
当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。
传动方式：泵的传动是通过联轴器与电动机直联。
从传动方向看，泵为顺时针方向旋转。
IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：IS65-50-160IS=国标IS型卧式单级单吸清水离心泵65=泵入口直径50=泵出口直径160=叶轮名义直径三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。
②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。
③试车启动，检查水泵的转向是否正确。
④往水泵内注水，使吸水管路和泵内的气体完全排出。
⑤关闭出口阀门及压力表旋塞。
⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。
⑦打开真空表旋塞。
缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。
完成了泵的启动。
⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。
2.运转：①注意水泵轴承升温。
一般不超过环境温度35℃，但最高温度不得超过75℃。
②悬架室的油位，必须保持在油标的1/3～2/3处。
3.泵的维护：①检查泵的底座、泵、电动机是否紧固。
②检查仪表、引线的状况，检查管路是否泄漏或松动。
③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。
IS150-125-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS150-125-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
129
130
131
132
133
134
135
136
137
138。

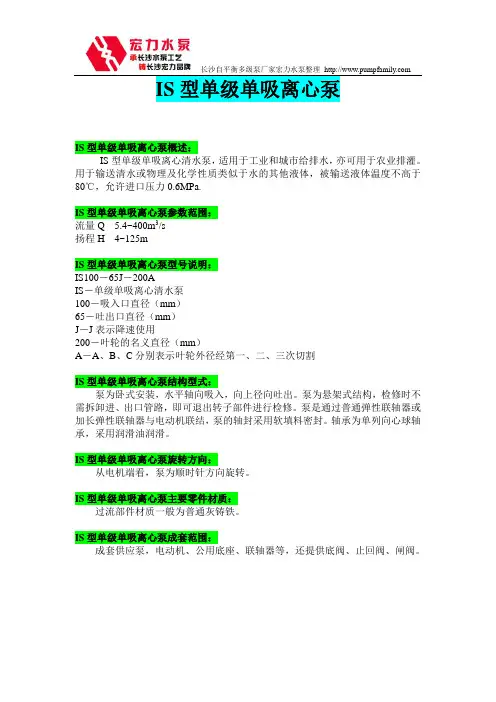

is单级单吸离心清水泵
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS、IR型单级单吸清水标准离心泵说明书
IS IR目录概述 (1)型号说明 (1)性能范围 (1)设计特点 (1)结构说明 (2)结构图 (2)性能参数表 (3)概述IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。
供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。
IR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。
型号说明如：80－65－160的普通型表示为IS80－65－160热水型表示为IS80－65－160性能范围流 量: 6.3～400m3/h扬 程: 5～125m转 速: 2900r.p.m和1450r.p.m温 度: IS型泵80℃以下；IR型泵120℃以下轴 封: 软填料密封或机械密封法兰标准： JB78转 向： 从泵入方向看为逆时针旋转设计特点IS型泵是靠国际标准设计的节能产品。
IR型是IS型变型产品。
通过在填料菡体外围加冷却水提高了输送介质温度。
两个系列泵具有相同的水力性能和安装尺寸。
结构说明泵的结构采用国际上通用的后开门结构，在维修时只需拧下泵盖的泵体联接螺栓就可以取下整个转子部件，而泵体与管路之间不需拆卸。
IR型泵泵盖外围有冷却水接管，工作时通入自来水冷却即可。
泵的泵体，泵盖均装有密封环，与叶轮密封面形成较小的间隙；填料菡体内中间部位有填料环通过中孔与压力水相通，其两边有软填料密封；轴套用来护轴，表面磨损后要进行更换，与轴的配合面上有O型密封圈密封。
泵与电机之间通过爪型弹性联轴联结；泵出口可装变径管，变径后排出口管径及法兰联结尺寸与吸入口相同。
结构图1、泵体式2、泵盖3、叶轮4、轴5、密封环6、叶轮螺母7、制动垫圈8、轴套9、填料压盖 10、填料环 11、填料 12、悬架轴承部件 13、热水泵环盖 14、轴承压盖 15、轴承 16、悬架支架性能参数表转速流量 扬程 效率 功率P(ｋＷ) 必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ 电机功率ｋＷ m 7.52.08 22 47 0.96 2 12.53.47 20 60 1.13 2 IS(IR)50-32-125154.17 18.5 60 1.26 2.22 IS(IR)50-32-125A 290010 2.78 16 60 0.724 1.1 2 3.751.04 5.4 43 0.13 2 6.3 1.74 5 54 0.16 2 IS(IR)50-32-125J 1450 7.52.08 4.6 55 0.17 0.55 2 7.52.08 34.3 44 1.59 2 12.53.47 32 54 202 2 IS(IR)50-32-16015 4.17 29.6 56 2.16 3 2.5 IS(IR)50-32-160A 10.9 3.03 28 54 1.55 2.2 2 IS(IR)50-32-160B29009.38 2.61 24 54 114 1.5 2 3.751.04 8.5 35 0.25 2 6.3 1.74 8 48 0.29 2 IS(IR)50-32-160J 1450 7.52.08 7.5 49 0.31 0.55 2.5 7.52.08 52.5 38 2.82 2 12.53.47 50 48 3.54 2 IS(IR)50-32-20015 4.17 48 51 3.95 5.5 2.5 IS(IR)50-32-200A 11.5 3.13 45 48 2.87 4 2 IS(IR)50-32-200B 10 2.78 40 48 2.87 3 2 IS(IR)50-32-200C29009 2.5 36 48 1.83 2.2 2 3.751.04 13.1 33 0.41 2 6.3 1.74 12.5 42 0.51 2 IS(IR)50-32-200J 1450 7.5 2.08 12 44 0.56 0.75 2.5 7.52.08 82 28.5 5.87 2 12.53.47 80 38 7.16 2 IS(IR)50-32-25015 4.17 78.5 41 7.83 11 2.5 IS(IR)50-32-250A 11.72 3.26 75 38 6.292 IS(IR)50-32-250B 290010.94 3.04 70 38 5.48 7.52 IS(IR)50-32-250C 10.16 2.82 65 38 4.732 IS(IR)50-32-250D 9.38 2.61 60 38 4.02 5.52 IS(IR)50-32-250E29008.56 2.39 55 38 3.38 4 2 3.751.04 20.5 23 0.91 2 6.3 1.74 20 32 1.07 2 IS(IR)50-32-250J 1450 7.52.08 19.5 35 1.14 1.5 2.5 154.17 21.8 58 1.54 2 25 6.94 20 69 1.97 2.5 IS(IR)65-50-125 2900 308.3318.5682.223 3性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷ mIS(IR)65-50-125A290020 5.56 16 69 1.26 1.52.5 7.52.08 5.35 53 0.21 2 12.53.47 5 64 0.27 2 IS(IR)65-50-125J 1450 154.17 4.7 65 0.3 0.552.5 154.17 35 54 2.65 2 25 6.94 32 65 3.35 2 IS(IR)65-50-16030 8.33 30 66 3.71 5.5 2.5 IS(IR)65-50-160A 21.9 6.08 28 65 2.56 3 2 IS(IR)65-50-160B290018.8 5.22 24 65 1.88 2.2 2 7.52.08 8.8 50 0.36 2 12.53.47 8 60 0.45 2 IS(IR)65-50-160J 1450 154.17 7.2 60 0.49 0.75 2.5 154.17 53 49 4.42 2 25 6.94 50 605.67 2 IS(IR)65-40-20030 8.33 47 61 6.29 7.5 2.5 IS(IR)65-40-200A 22.5 6.25 45 60 4.592 IS(IR)65-40-200B 20 5.56 40 60 3.63 5.52 IS(IR)65-40-200C290018 5 36 60 2.94 4 2 7.52.08 13.2 43 0.63 2 12.5 3.47 12.5 55 0.77 2 IS(IR)65-40-200J 1450 154.17 11.8 57 0.85 1.1 2.5 154.17 82 37 9.05 2 25 6.94 80 50 10.89 2 IS(IR)65-40-250 308.33 78 53 12.02 15 2.5 IS(IR)65-40-250A23.4 6.5 75 50 9.052 IS(IR)65-40-250B 21.8 6.08 70 50 7.89 112 IS(IR)65-40-250C 20.3 5.64 65 50 6.81 7.5 2 IS(IR)65-40-250D 18.7 5.21 60 50 5.8 7.5 2 IS(IR)65-40-250E290017.9 4.78 55 50 4.87 5.5 2 7.52.08 21 35 1.23 2 12.53.47 20 46 1.48 2 IS(IR)65-40-250J 1450 154.17 19.4 48 1.65 2.2 2.5 154.17 127 28 18.5 2.5 25 6.94 125 40 21.3 2.5 IS(IR)65-40-31530 8.33 123 44 22.8 30 3 IS(IR)65-40-315A 23.5 6.53 117.540 18.8 22 2.5 IS(IR)65-40-315B 22 6.11 110 40 16.52.5 IS(IR)65-40-315C290020.55.69102.54014.318.52.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)65-40-315D195.28954012.32.5 IS(IR)65-40-315E290017.5 4.86 87.5 40 10.43 152.5 7.52.08 32.3 25 2.63 2.5 12.53.47 32 37 2.94 2.5 IS(IR)65-40-315J145015 4.17 31.7 41 3.16 43 308.33 22.5 64 2.87 3 5013.920753.633IS(IR)80-65-1256016.7 18 74 3.98 5.5 3.5 IS(IR)80-65-125A290040 11.1116 75 2.33 33 154.175.6 55 0.42 2.5 256.94 5 71 0.48 2.5 IS(IR)80-65-125J145030 8.33 4.5 72 0.51 0.75 3 308.33 36 61 4.82 2.5 50 13.9 32 73 5.97 2.5 IS(IR)80-65-16060 16.7 29 72 6.59 7.5 3 IS(IR)80-65-160A 43.8 12.1728 73 4.57 5.5 2.5 IS(IR)80-65-160B290037.5 10.4224 73 3.36 4 2.5 154.17 9 55 0.67 2.5 25 6.94 8 69 0.79 2.5 IS(IR)80-65-160J145030 8.33 7.2 68 0.86 1.5 3 308.33 53 55 7.87 2.5 50 13.9 50 59 9.87 2.5 IS(IR)80-50-2006016.7477110.815 3IS(IR)80-50-200A 45 12.5 45 69 7.79 112.5 IS(IR)80-50-200B 40 11.1140 69 6.322.5IS(IR)80-50-200C290036 10 36 69 5.12 7.52.5 154.17 13.2 51 1.06 2.5 20 6.94 12.5 65 1.31 2.5 IS(IR)80-50-200J145030 8.33 11.8 67 1.44 2.23 308.33 84 52 1.32 2.5 50 13.9 80 63 17.3 2.5 IS(IR)80-50-2506016.7 75 64 19.2 22 3 IS(IR)80-50-250A46.8813.02756315.2118.5 2.5IS(IR)80-50-250B 43.75 12.1570 63 13.32.5IS(IR)80-50-250C 40.63 11.2965 63 11.4 152.5 IS(IR)80-50-250D 37.5 10.4260 63 9.732.5 IS(IR)80-50-250E290034.389.5555638.18112.5性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 154.17 21 49 1.75 2.5 25 6.94 20 60 2.27 2.5 IS(IR)80-50-250J 1450 30 8.33 18.8 61 2.52 33 308.33 128 41 25.5 2.5 50 13.9 125 54 31.5 2.5 IS(IR)80-50-315 6016.7 123 57 35.3 37 2.5 IS(IR)80-50-315A47 13.06117.554 27.8 37 2.5 IS(IR)80-50-315B 44 12.22110 54 24.42.5 IS(IR)80-50-315C 41 11.39102.554 21.2 302.5 IS(IR)80-50-315D 38 10.5695 54 18.2 22 2.5 IS(IR)80-50-315E290035 9.72 87.5 54 15.4 18.5 2.5 154.17 32.5 39 3.4 2.5 25 6.94 32 52 4.19 2.5 IS(IR)80-50-315J 1450 30 8.33 31.5 56 4.65.5 3 6016.7 24 67 5.86 4 100 27.8 20 78 7 4.5 IS(IR)100-80-12512033.3 16.5 74 7.28 11 5 IS(IR)100-80-125A 290089.4 24.8316 78 5 7.5 4.5 308.33 6 64 0.77 2.5 50 13.9 5 75 0.91 2.5 IS(IR)100-80-125J 1450 60 16.7 4 71 0.92 1.5 3 6016.7 36 70 8.42 3.5 100 27.8 32 78 11.2 4 IS(IR)100-80-160120 33.3 28 75 12.2 15 5 IS(IR)100-80-160A 81.5 22.6428 78 8.6 11 4 IS(IR)100-80-160B290075 20.8324 78 6.3 7.5 4 308.33 9.2 67 1.12 2 50 13.9 8 75 1.45 2.5 IS(IR)100-80-160J 1450 60 16.7 6.8 71 1.57 2.2 3.5 6016.7 54 65 13.6 3 100 27.8 50 76 17.9 3.6 IS(IR)100-65-200120 33.3 47 77 19.8 22 4.8 IS(IR)100-65-200A 90 25 45 76 14.5 18.5 3.6 IS(IR)100-65-200B 80 22.2240 76 11.5 15 3.6 IS(IR)100-65-200C290072 20 36 76 9.3 11 3.6 308.33 13.5 60 1.84 20 50 13.9 12.5 73 2.33 20 IS(IR)100-65-200J 1450 6016.711.8742.614 2.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 6016.7 87 61 23.4 3.5 100 27.8 80 72 30.3 3.8 IS(IR)100-65-250 12033.3 74.5 73 33.3 374.8 IS(IR)100-65-250A93.75 26.0475 72 26.6 3.8 IS(IR)100-65-250B 87.5 24.3170 72 23.2 3.8 IS(IR)100-65-250C 81.25 22.5765 72 20.02 30 3.8 IS(IR)100-65-250D 75 20.8360 72 17.03 22 3.8 IS(IR)100-65-250E290068.75 19.1 55 72 14.3 18.5 3.8 308.33 21.3 55 3.16 2 50 13.9 20 68 4 2 IS(IR)100-65-250J 1450 60 16.7 19 70 4.44 5.5 2.5 6016.7 133 55 39.6 3 100 27.8 125 66 51.6 3.6 IS(IR)100-65-315 12033.3 118 67 57.5 75 4.2 IS(IR)100-65-315A94 26.11117.566 45.6 55 3.6 IS(IR)100-65-315B 88 24.44110 66 403.6 IS(IR)100-65-315C 82 22.78102.566 34.7 453.6 IS(IR)100-65-315D 76 21.1195 66 29.8 37 3.6 IS(IR)100-65-315E290070 19.4487.5 66 25.3 30 3.6 308.33 34 52 5.44 2 50 13.9 32 63 6.92 2 IS(IR)100-65-315J 1450 60 16.7 30 64 7.67 11 2.5 12033.3 57.5 67 28 4.5 200 55.6 50 81 33.6 4.5 IS(IR)125-100-200240 66.7 44.5 80 36.4 45 5 IS(IR)125-100-200A 180 50 45 81 27.21 37 4.5 IS(IR)125-100-200B 160 44.4440 81 21.51 30 4.5 IS(IR)125-100-200C2900144 40 36 81 17.43 22 4.5 6016.7 14.5 62 3.83 2.5 100 27.8 12.5 76 4.48 2.5 IS(IR)125-100-200J 1450 120 33.3 11 75 4.79 7.5 3 12033.3 87 66 43 3.8 200 55.6 80 78 55.9 4.2 IS(IR)125-100-250 24066.7 72 75 62.8 75 5 IS(IR)125-100-250A 187.5 52.8 75 78 49.14.2 IS(IR)125-100-250B 175 48.6170 78 42.8 554.2 IS(IR)125-100-250C 162.5 45.1465 78 36.9 45 4.2 IS(IR)125-100-250D2900 15041.67607831.437 4.2性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)125-100-250E290013705 38.1955 78 26.4 304.2 6016.7 21.5 63 5.59 2.5 100 27.8 20 76 7.17 2.5 IS(IR)125-100-250J 1450 120 33.3 18.5 77 7.84 113 12033.3 132.560 72.1 4 200 55.6 125 75 90.8 4.5 IS(IR)125-100-315 24066.7 120 77 101.9 110 5 IS(IR)125-100-315A188 52.22117.575 80.24.5 IS(IR)125-100-315B 176 48.89110 75 70.3 904.5 IS(IR)125-100-315C 164 45.56102.575 61.14.5 IS(IR)125-100-315D 152 42.2295 75 52.5 754.5 IS(IR)125-100-315E2900140 38.8987.5 75 44.5 55 4.5 6016.7 33.5 58 9.4 2.5 100 27.8 32 73 11.9 2.5 IS(IR)125-100-315J 1450 120 33.3 30.5 74 13.5 15 3 6016.7 52 53 16.1 2.5 100 27.8 50 65 21 2.5 IS(IR)125-100-400120 33.3 48.5 67 23.6 30 3 IS(IR)125-100-400A 90 25 45 65 17 22 2.5 IS(IR)125-100-400B 80 22.2240 65 13.42.5 IS(IR)125-100-400C145072 20 36 65 10.89 152.5 12033.3 22.5 71 10.4 3 200 55.6 20 81 13.5 3 IS(IR)150-125-25024066.7 17.5 78 14.7 18.5 3.5 IS(IR)150-125-250A 1450160 44.4416 81 8.6 11 3 12033.3 34 70 15.86 2.5 200 55.6 32 79 22.08 2.5 IS(IR)125-125-315240 66.7 29 80 23.71 30 30 IS(IR)150-125-315A 175 48.6128 79 16.9 22 2.5 IS(IR)150-125-315B1450150 41.6724 79 12.4 15 2.5 12033.3 53 62 27.9 2 200 55.6 50 75 36.3 2.8 IS(IR)150-125-400240 66.7 46 74 40.6 45 3.5 IS(IR)150-125-400A 180 50 45 75 29.4 37 2.8 IS(IR)150-125-400B 160 44.4440 75 23.2 30 2.8 IS(IR)150-125-400C145014440367518.822 2.8性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 24066.7 22.6 70 21.1 3.6 400 111.120 83 26.2 4.6 IS(IR)200-150-250 1450 460127.817.2 79 27.3 374.9 IS(IR)200-150-250A 320 88.8916 83 16.8 22 4.6 24066.7 37 70 34.6 3 400 111.132 82 42.5 3.5 IS(IR)200-150-315460127.828.5 80 44.6 55 4 IS(IR)200-150-315A 350 97.2 28 82 32.5 37 3.5 IS(IR)200-150-315B1450300 83.3324 82 23.4 30 3.5 24066.7 55 74 48.6 3 400 111.150 81 67.2 3.8 IS(IR)200-150-400460 127.845 76 74.2 90 3.5 IS(IR)200-150-400A 360 100 45 81 57.2 75 3.8 IS(IR)200-150-400B 320 89.8940 81 43 55 3.8 IS(IR)200-150-400C145028880368134.8445 3.8。
型单级单吸离心清水泵结构设计参数
IS125-100-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
129
130
131
132
133
134
135
136
137
138。
IS125-100-250A单级单吸离心泵
IS125-100-250A型单级单吸离心泵概述：IS125-100-250A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.IS125-100-250A型不锈钢单级单吸离心泵参数范围：流量Q 187m3/h扬程H 70mIS125-100-250A型卧式单级离心泵结构型式：泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS125-100-250A型单级卧式离心泵旋转方向：从电机端看，泵为顺时针方向旋转。
IS125-100-250A型单级单吸离心泵主要零件材质：过流部件材质一般为普通灰铸铁。
IS125-100-250A型单级单吸离心泵成套范围：成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
