光纤传输中的色散
光纤的传输特性
光纤的传输特性
光纤的传输特性包括损耗、色散、衰减、偏振和非线性效应等，其中，损耗和色散是光纤最重要的传输特性。损耗限制系统的传输距离，色散限制系统的传输容量。
（1） 光纤的损耗特性。在光发射机和接收机之间由光缆吸收、反射、散射和辐射的信号功率被认为是损耗。光纤损耗是光纤传输系统中限制中继距离的主要因素之一。下表列出了3种石英光纤的典型损耗值。
（2） 光纤的色散特性。色散是光纤的一个重要参数，它会引起传输信号的畸变，使通信质量变差，限制通信容量与距离，特别是对高速和长距离光纤通信系统的影响更为突出。
光纤色散的产生涉及多方面的原因，这里只介绍模式色散、材料色散和波导色散。
① 模式色散。模式色散是指光在多模光纤中传输时会存在许多种传播模式，因为每种传播模式在传输过程中都具有不同的轴向传输速度，所以虽然在输入端同时发送光脉冲信号，但光脉冲信号到达接收端的时间却不同，于是产生了时延，使光脉冲发生展宽与畸变。
② 材料色散。材料色散是由构成纤芯的材料对不同波长的光波所呈现的不同折射率造成的，波长短则折射率大，波长长则折射率小。就目前的技术水平而言，光源尚不能达到严格单频发射的程度，因此无论谱线宽度多么狭窄的光源器件，它所发出的光也会包含多根谱线（多种频率成分），只不过光波长的数量以及各光波长的功率所占的比例不同而已。每根谱线都会受到光纤色散的作用，而接收端不可能对每根谱线受光纤色散作用所造成的畸变进行理想均衡，故会产生脉冲展宽现象。
③ 波导色散。波导色散是指由光纤的波导结构对不同波长的光产生的色散作用。波导结构是指光纤的纤芯与包层直径的大小、光纤的横截面折射率分布规律等。这种色散通常很小，可以忽略不计。

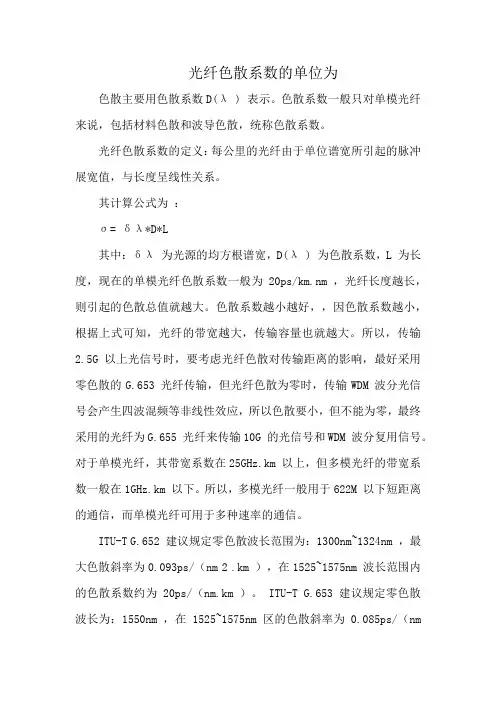

光纤色散系数的单位为
光纤色散系数的单位为
色散主要用色散系数D(λ ) 表示。色散系数一般只对单模光纤来说，包括材料色散和波导色散，统称色散系数。
光纤色散系数的定义：每公里的光纤由于单位谱宽所引起的脉冲展宽值，与长度呈线性关系。
其计算公式为 ：
σ= δλ*D*L
其中：δλ 为光源的均方根谱宽，D(λ ) 为色散系数，L 为长度，现在的单模光纤色散系数一般为20ps/km.nm ，光纤长度越长，则引起的色散总值就越大。色散系数越小越好，，因色散系数越小，根据上式可知，光纤的带宽越大，传输容量也就越大。所以，传输2.5G 以上光信号时，要考虑光纤色散对传输距离的影响，最好采用零色散的G.653 光纤传输，但光纤色散为零时，传输WDM 波分光信号会产生四波混频等非线性效应，所以色散要小，但不能为零，最终采用的光纤为G.655 光纤来传输10G 的光信号和WDM 波分复用信号。对于单模光纤，其带宽系数在25GHz.km 以上，但多模光纤的带宽系数一般在1GHz.km 以下。所以，多模光纤一般用于622M 以下短距离的通信，而单模光纤可用于多种速率的通信。
ITU-T G.652 建议规定零色散波长范围为：1300nm~1324nm ，最大色散斜率为0.093ps/（nm 2 .km ），在1525~1575nm 波长范围内的色散系数约为20ps/（nm.km ）。 ITU-T G.653 建议规定零色散波长为：1550nm ，在1525~1575nm 区的色散斜率为0.085ps/（nm 2 .km ）。在1525~1575nm 波长范围内的最大色散系数为3.5ps/（nm.km ）。G.655 光纤在1530~1565nm 范围内的色散系数在绝对值应处于0.1~6.0 ps/（nm 2 .km ）。
光纤色散的分类
光纤色散的分类
光纤的色散主要由模式色散、材料色散和波导色散组成。其中，材料色散
与波导色散都与波长有关，所以又统称为波长色散。
模式色散在多模光纤中，传输的模式很多，不同的模式，其传输路径不同，所经过的路程就不同，达终点的时间也就不同，这就引起了脉冲的展宽。对模
式色散进行的严密分析比较复杂，这里仅作简单讨论。我们知道，在同一根光
纤中，高次模到达终点走的路程长，低次模走的路程短，这就意味着高次模到达终点需要的时间长，低次模到达点需要的时间短。在同一条长度为的光纤上，
最高次模与最低次模到达终点所用的时间差，就是这段光纤产生的脉冲展宽。
影响光纤时延差的因素有两个：纤芯-包层相对折射率差和光纤的长度。光
纤的时延差与纤芯-包层相对折射率差成正比。其中是纤芯的折射率，是包层的折射率。越大，时延差就会越大，光脉冲展宽也越大。从减小光纤时延差的观
点上看，希望较小为好，这种小的光纤称为弱导光纤。通信用光纤都是弱导光
纤。另外，光纤越长，时延差也越大，色散也越大。
材料色散材料色散是由光纤材料自身特性造成的。石英玻璃的折射率，严格来说，并不是一个固定的常数，而是对不同的传输波长有不同的值。光纤通
信实际上用的光源发出的光，并不是只有理想的单一波长，而是有一定的波谱
宽度。当光在折射率n的为介质中传播时，其速度v与空气中的光速C之间的
关系为：v=C/n
光的波长不同，折射率n就不同，光传输的速度也就不同。因此，当把具
有一定光谱宽度的光源发出的光脉冲射入光纤内传输时，光的传输速度将随光
波长的不同而改变，到达终端时将产生时延差，从而引起脉冲波形展宽。
波导色散光纤的第三类色散是波导色散。由于光纤的纤芯与包层的折射率
差很小，因此在交界面产生全反射时，就可能有一部分光进入包层之内。这部
分光在包层内传输一定距离后，又可能回到纤芯中继续传输。进入包层内的这
部分光强的大小与光波长有关，这就相当于光传输路径长度随光波波长的不同
而异。把有一定波谱宽度的光源发出的光脉冲射入光纤后，由于不同波长的光

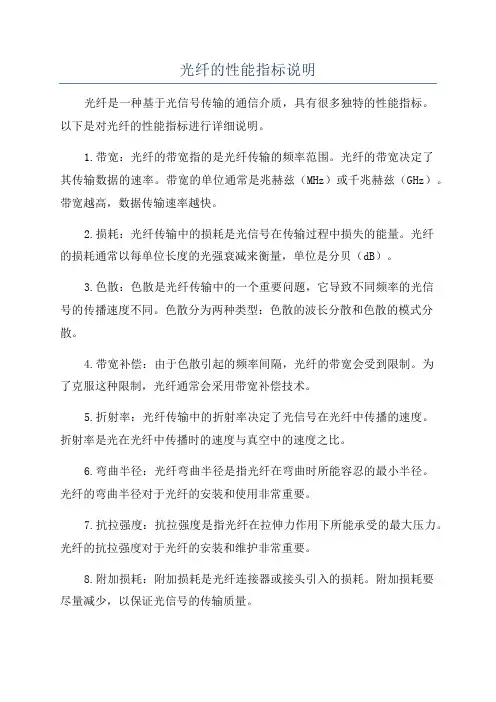

光纤的性能指标说明
光纤的性能指标说明
光纤是一种基于光信号传输的通信介质，具有很多独特的性能指标。以下是对光纤的性能指标进行详细说明。
1.带宽：光纤的带宽指的是光纤传输的频率范围。光纤的带宽决定了其传输数据的速率。带宽的单位通常是兆赫兹（MHz）或千兆赫兹（GHz）。带宽越高，数据传输速率越快。
2.损耗：光纤传输中的损耗是光信号在传输过程中损失的能量。光纤的损耗通常以每单位长度的光强衰减来衡量，单位是分贝（dB）。
3.色散：色散是光纤传输中的一个重要问题，它导致不同频率的光信号的传播速度不同。色散分为两种类型：色散的波长分散和色散的模式分散。
4.带宽补偿：由于色散引起的频率间隔，光纤的带宽会受到限制。为了克服这种限制，光纤通常会采用带宽补偿技术。
5.折射率：光纤传输中的折射率决定了光信号在光纤中传播的速度。折射率是光在光纤中传播时的速度与真空中的速度之比。
6.弯曲半径：光纤弯曲半径是指光纤在弯曲时所能容忍的最小半径。光纤的弯曲半径对于光纤的安装和使用非常重要。
7.抗拉强度：抗拉强度是指光纤在拉伸力作用下所能承受的最大压力。光纤的抗拉强度对于光纤的安装和维护非常重要。
8.附加损耗：附加损耗是光纤连接器或接头引入的损耗。附加损耗要尽量减少，以保证光信号的传输质量。 9.环境适应性：光纤应能适应不同的环境和工作条件。光纤应具有抗湿度、抗温度变化、抗腐蚀等特性，以保证其长期稳定的性能。
10.可靠性：光纤应具有高度的可靠性，能够在长期使用中保持其性能稳定。光纤的可靠性取决于其材料的质量和制造工艺。
11.安装和维护：光纤的安装和维护应简便、方便。安装和维护的复杂性会影响到光纤的使用成本和可行性。
12.成本效益：光纤的成本效益是指光纤在使用中的性价比。光纤的成本效益应综合考虑其性能、可靠性、安装和维护成本等因素。
总结：光纤具有高带宽、低损耗、高可靠性和良好的环境适应性等优点，已经广泛应用于通信、医疗、军事和工业领域等。光纤的性能指标对于充分发挥光纤的优势具有重要意义，并且也是制定光纤标准和规范的基础。
光纤的损耗及色散
— 1 — 光纤的损耗及色散
一、光纤的损耗
光纤的损耗是光纤的重要特性，它是光在光纤中传输一定距离后其能量损失的程度，用单位长度的光纤对光信号损失的分贝数表示，单位为dB/k。
光纤的损耗与光的波长有关，在石英类光纤的损耗与传输光的光波长的变化曲线中，有三个极小值，常把这三个波长称为石英光纤传输的三个窗口。这三个波长中，0.85μm处损耗最大，1.31um处损耗次之，1.55μm处损耗最小。
光纤损耗产生的原因，一是光纤材料本身的吸收、散射的内因，二是与制造工艺有关的外因，例如材料不纯、水汽、气泡的原因，以及结构不齐的原因。有一种无水峰光纤。性能比较好。
光纤的温度系统很小，光纤损耗随温度的变化可以不予考虑，但在较低温度下，损耗有明显增加。
二、光纤的色散
光纤的色散是指输入信号中包含的不同频率或不同模式的光在光纤中传播的速度不同：
不能同时到达输出端，使输出波形展宽变形、形成失真的现象。
色散是时域上的反映，带宽是频域上的反映。由于色散的存在，光信号在传输一定距离后，就会使展宽波形到不可辨认的程度，严重影响模拟信号的传输。在数字信号传输时，由于色散会使脉冲变形。
色散的存在限制了光信号一次传输的距离，在传输距离相同的情— 2 — 况下，色散越大，单位时间内传输的信息容量越小，还会引起二次失真。
色散常用色散常数D来描写。是指单位波长间隔的光传输单位距离的群时延差（群时延是波束的群速度的倒数，也就是波束传输单位距离所需的时间）。
色散常数表达式，如下：
色散的种类有模式色散、材料色散、结构色散：
1）模式色散一不同模式的光传输时间不同。
2）材料色散一折射率、波长不同，引起传输速度不同。
3）结构色散一光进入包层而造成的。
根据色散的不同，有不同的光纤，例如色散位移光纤、色散平坦光纤、折射率渐变型光纤。

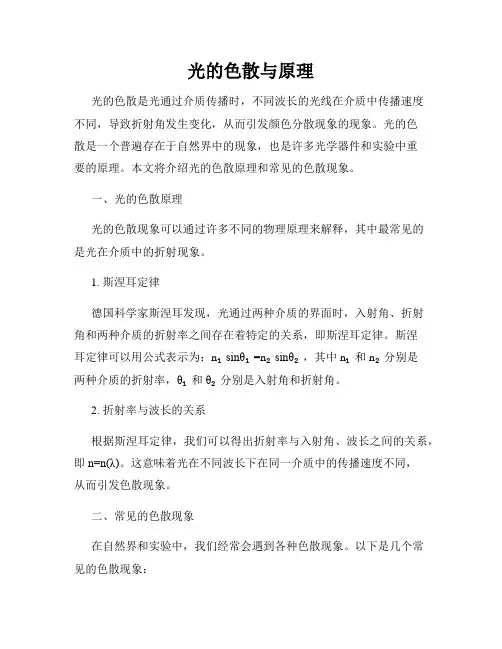

光的色散与原理
光的色散与原理
光的色散是光通过介质传播时，不同波长的光线在介质中传播速度不同，导致折射角发生变化，从而引发颜色分散现象的现象。光的色散是一个普遍存在于自然界中的现象，也是许多光学器件和实验中重要的原理。本文将介绍光的色散原理和常见的色散现象。
一、光的色散原理
光的色散现象可以通过许多不同的物理原理来解释，其中最常见的是光在介质中的折射现象。
1. 斯涅耳定律
德国科学家斯涅耳发现，光通过两种介质的界面时，入射角、折射角和两种介质的折射率之间存在着特定的关系，即斯涅耳定律。斯涅耳定律可以用公式表示为：n₁sinθ₁=n₂sinθ₂，其中n₁和n₂分别是两种介质的折射率，θ₁和θ₂分别是入射角和折射角。
2. 折射率与波长的关系
根据斯涅耳定律，我们可以得出折射率与入射角、波长之间的关系，即n=n(λ)。这意味着光在不同波长下在同一介质中的传播速度不同，从而引发色散现象。
二、常见的色散现象
在自然界和实验中，我们经常会遇到各种色散现象。以下是几个常见的色散现象： 1. 单色光的分散
当通过一个三棱镜或某些特殊材料时，单色光会被分散成一束光谱。这是因为不同波长的光在该介质中的折射率不同，导致光线发生弯曲。常见的例子是经典的七彩光谱。
2. 白光的分散
白光是由多种不同波长的光线组成的，当白光通过介质时，不同波长的光线发生不同程度的色散，从而使白光分散成不同的颜色。这一现象可以通过将白光通过三棱镜或水滴进行实验观察。
3. 色彩偏移
对于一些光学器件和材料，如棱镜和光纤，当光线通过它们时，由于不同波长的光在介质中的传播速度不同，从而导致颜色的偏移。这一现象在光学仪器和通信技术等领域具有重要应用。
三、应用领域
色散现象在许多领域有重要的应用，以下是其中几个典型的领域：
1. 光学仪器
色散现象是许多光学仪器正常工作的基础。例如，通过分析色散现象，我们可以设计出用于分光、波长选择和色彩校正等的仪器。
单模光纤中的色散及色散补偿技术
1 光通信光纤中的色散补偿技术(原理、优点、缺点)
姓 名:__彭坚大_ 学 号:_11216020418 专业班级:_电04
摘 要：本文叙述了光通信系统中一个重要的参数——色散，详细介绍了各种色散补偿技术的原理,以及色散补偿光纤和啁啾光纤光栅色散补偿等多种解决方案的特点。
Abstract: This paper describes an important parameter dispersion in
optical communication systems. The principles of various dispersion
compensation techniques and the characteristics of dispersion
compensation fiber and chirped fiber grating dispersion compensation are
introduced in detail.
关键词：色散效应，色散补偿
1. 引言
色散是由于光纤中所传送信号的不同频率成分或不同模式成分的群速度不同,而引起传输信号畸变的一种物理现象。在光纤中,脉冲色散越小,它所携带的信息容量就越大。其链路的色散累积直接影响系统的传输性能,自从光纤通信商用开始，至今20余年，国内外已大量敷设了常规单模光纤(G652)的光缆，这类光缆工作在1550nm波段时，有18ps/nm·km的色散，成为影响中继距离的主要因素。所以，对高速率长距离的系统必须要考虑色散补偿问题，研究宽带多波长色散补偿具有重要意义。
光纤色散产生的因素有:材料色散、波导色散、模式色散等等。但主要是前面两项因素引起不同波长的光
在光纤中传播造成群时延差。解决光信号色散引起群时延差的方法就是色散补偿技术。
2. 色散补偿原理
2.1 光纤色散述语
40G和100G光传输的色散补偿技术
这种转变的步伐大小很大程度上取决于具有合理成本的合适技术。本文介绍了基于光纤布拉格光栅(FBG)的色散补偿技术如何能节省成本，并满足更高位速率光传输网络所需的技术要求。
在过去几年中，基于FBG的色散补偿器已经成为色散补偿光纤(DCF)的实用替代技术。随着DCF技术的不断成熟，对DCF技术只能进行量变而非质变的改进，因此这一领域如今已充分开放给具有突破性和高性价比的FBG技术。
就像任何突破性技术一样，FBG技术最初也受到种种怀疑，但利用FBG进行色散管理的优点最终变得非常突出而无法让人释怀，这从过去几年全球众多系统所部署的成千个FBG-DCM可以明显地看出来。
基于FBG的色散补偿
色散，即短的光脉冲在沿光纤传输时产生的即时失真(扩展或拖尾)，是光传输系统中的一个基本问题。这种信号的失真如果没有得到正确的补偿将导致码间干扰，最终引起数据丢失和/或业务中断。
克服色散问题的传统方法是在整个光网络中采用多束DCF。基于DCF的补偿技术是一种非常简捷的技术，它基于的原理是：与实际传输中使用的标准单模光纤相比，这种光纤的色散系数具有相反的符号。
典型DCF的色散系数是标准单模光纤的4到8倍，不过这种色散水平是通过减小光芯的直径来实现的。而光芯直径的减小将增加光传输损耗，并限制光在光纤中高效传输又不引起其它失真(所谓的非线性效应)的光功率电平。
使用高效率反射式FBG的色散补偿技术与DCF补偿有很大的区别。它在解决当前和未来色散补偿的技术以及与成本相关的问题上被证明有许多明显优点。
基于FBG的色散补偿通过使用精确啁啾FBG而引入了特殊波长时延概念。通过结合使用这样的FBG和标准光环形器就可以实现高效的色散补偿模块(DCM)。
FBG和色散补偿原理的图形化描述如图1和图2所示。
通过在FBG中将脉冲的“快”波长反射得比“慢”波长更远、让反射的“慢”波长更接近环形器，可以实现色散展宽脉冲的再压缩。每个波长的实际反射位置取决于光纤中精确的光致折射率变化，而这种细至几个纳米的变化是由高度复杂的制造技术控制的。
单模光纤与多模光纤的色散
一、概述
色散是光纤的传输特性之一。由于不同波长光脉冲在光纤中具有不同的传播速度，因此，色散反应了光脉冲沿光纤传播时的展宽。光纤的色散现象对光纤通信极为不利。光纤数字通信传输的是一系列脉冲码，光纤在传输中的脉冲展宽，导致了脉冲与脉冲相重叠现象，即产生了码间干扰，从而形成传输码的失误，造成差错。为避免误码出现，就要拉长脉冲间距，导致传输速率降低，从而减少了通信容量。另一方面，光纤脉冲的展宽程度随着传输距离的增长而越来越严重。因此，为了避免误码，光纤的传输距离也要缩短。光纤的色散可分为：
1．模式色散又称模间色散
光纤的模式色散只存在于多模光纤中。每一种模式到达光纤终端的时间先后不同，造成了脉冲的展宽，从而出现色散现象。
2．材料色散
含有不同波长的光脉冲通过光纤传输时，不同波长的电磁波会导致玻璃折射率不相同，传输速度不同就会引起脉冲展宽，导致色散。
3．波导色散又称结构色散
它是由光纤的几何结构决定的色散，其中光纤的横截面积尺寸起主要作用。光在光纤中通过芯与包层界面时，受全反射作用，被限制在纤芯中传播。但是，如果横向尺寸沿光纤轴发生波动，除导致模式间的模式变换外，还有可能引起一少部分高频率的光线进入包层，在包层中传输，而包层的折射率低、传播速度大，这就会引起光脉冲展宽，从而导致色散。
4、偏振模色散（PMD）又称光的双折射
单模光纤只能传输一种基模的光。基模实际上是由两个偏振方向相互正交的模场HE11x和HE11y所组成。若单模光纤存在着不圆度、微弯力、应力等，HE11x和HE11y存在相位差，则合成光场是一个方向和瞬时幅度随时间变化的非线性偏振，就会产生双折射现象，即x和y方向的折射率不同。因传播速度不等，模场的偏振方向将沿光纤的传播方向随机变化，从而会在光纤的输出端产生偏振色散。PCVD工艺生产出的单模光纤具有极低的偏振模色散（PMD）。
二、色散（带宽）的描述
模内色散系数的定义是：单位光源光谱宽度、单位光纤长度所对应的光脉冲的展宽（延时差）[ps/（nm·km）]。对所有类型的光纤，该系数是根据测定不同波长的光通过一定长度的光纤的相对时差（延时）来确定的。根据国际标准ITU、IEC和EIA/TIA的规定，测量单位光纤长度乘波长的群延时数据，宜用Sellmeier三项表达式来拟合（适用于单模和多模光纤）。图1和图2给出了PCVD工艺的单模光纤与多模光纤的典型模内色散曲线。
光纤零色散波长
光纤零色散波长
光纤是一种用于传输信息的重要材料，其具有很多优点，其中之一就是光纤的零色散波长。光纤的零色散波长是指在特定波长范围内，光信号能够在光纤中传输时不发生色散现象。在这个波长范围内，不同频率的光信号可以同时传输，而不会互相干扰。
光纤的零色散波长对于光通信和光传感等领域来说非常重要。它能够提高光信号传输的速度和精度，同时减少信号的失真和衰减。这对于实现高速、高质量的光通信非常关键。此外，光纤的零色散波长还可以应用于光传感技术中，用于测量和检测各种物理量，如压力、温度、应变等。
光纤的零色散波长的实现依赖于光纤的材料和结构。为了实现零色散波长，光纤的折射率剖面应该被精心设计，以使不同频率的光信号在光纤中传播的速度保持恒定。同时，光纤的材料也需要具有较低的色散系数，以减少色散的影响。
在实际应用中，人们常常使用光纤的零色散波长来优化光通信系统的性能。通过选择适当的波长，可以最大限度地提高光信号的传输速度和可靠性。此外，光纤的零色散波长还可以用于光纤激光器和光纤放大器等光学器件的设计和制造。
光纤的零色散波长在光通信和光传感领域具有重要的意义。它可以提高光信号传输的速度和精度，减少信号的失真和衰减，同时也可以应用于光传感技术中。光纤的零色散波长的实现需要精心设计光纤的折射率剖面和选择合适的材料。通过充分利用光纤的零色散波长，可以实现更高速、更可靠的光通信系统。
