遥感图像的判读
遥感影像的判读
覆盖范围和分辨率
根据研究区域的大小和所需的精 度，选择合适的覆盖范围和空间
分辨率的遥感影像。
时相选择
根据目标的变化情况，选择合适 时相的遥感影像，以获取最佳的
监测效果。
注意影像的时间和空间分辨率
时间分辨率
关注遥感影像的时间分辨率，即影像 获取的频率，以确保能够及时监测到 目标的变化。
空间分辨率
地物空间特征
总结词
地物空间特征是指地物在空间分布和形态上的特征，包括大小、形状、纹理、结构等。
详细描述
地物空间特征是遥感影像解译的重要依据之一。不同地物在空间分布和形态上存在差异， 这些差异可以通过遥感影像的几何特征和纹理特征表现出来。通过对这些特征的分析和
识别，可以区分不同的地物类型。
地物动态特征
水体动态监测
通过遥感影像监测水体的 水位、流速和流向等信息， 及时发现水灾和污染等灾 害。
水生态系统调查
通过遥感影像调查水生生 物种类、数量和水域环境 等信息，为水生态保护和 水资源管理提供支持。
05 遥感影像判读的注意事项
选择合适的遥感影像
遥感影像类型
根据任务需求选择合适的遥感影 像类型，如光学影像、雷达影像
遥感影像判读与生态学、环境科学等领域的结合，有助于 深入了解地球生态系统和环境变化，为环境保护和可持续 发展提供科学依据。
遥感影像判读与人工智能、机器学习等领域的结合，将进 一步推动遥感影像判读技术的发展和应用。
THANKS FOR WATCHING
感谢您的观看
作物类型与种植面积
农业资源调查
通过遥感影像识别不同作物的光谱特 征和种植面积，分析农业种植结构和 发展趋势。
通过遥感影像调查农业土地资源、水 资源和农业设施等信息，为农业规划 和生产提供支持。
《遥感图像目视判读》 说课稿
《遥感图像目视判读》说课稿尊敬的各位评委、老师们：大家好！今天我说课的题目是《遥感图像目视判读》。
下面我将从说教材、说学情、说教法、说学法、说教学过程和说教学反思这六个方面来展开我的说课。
一、说教材（一）教材的地位和作用《遥感图像目视判读》是遥感科学与技术专业的一门重要课程，它是学生掌握遥感图像处理与应用的基础。
通过本课程的学习，学生能够学会如何从遥感图像中获取有用的信息，为后续的专业课程学习和实际工作打下坚实的基础。
（二）教学目标1、知识与技能目标学生能够理解遥感图像目视判读的基本原理和方法。
掌握常见地物在遥感图像上的特征，能够准确识别和判读。
学会运用目视判读技术解决实际问题。
2、过程与方法目标通过案例分析和实践操作，培养学生的观察能力、分析能力和解决问题的能力。
引导学生自主学习和合作学习，提高学生的学习能力和团队协作能力。
3、情感态度与价值观目标激发学生对遥感科学的兴趣，培养学生的科学态度和创新精神。
增强学生的环保意识和社会责任感，引导学生关注地球环境的变化。
（三）教学重难点1、教学重点遥感图像目视判读的基本原理和方法。
常见地物在遥感图像上的特征及判读标志。
2、教学难点如何准确识别和区分相似地物在遥感图像上的特征。
培养学生综合运用多种判读方法解决实际问题的能力。
二、说学情本次授课的对象是_____专业的学生，他们已经具备了一定的地理知识和图像处理基础，但对于遥感图像的目视判读还比较陌生。
学生在学习过程中可能会遇到以下问题：1、对遥感图像的理解不够深入，难以准确把握图像中的信息。
2、地物特征的识别和判读存在困难，容易混淆相似地物。
3、在实践操作中，可能会出现方法不当、步骤错误等问题。
针对这些问题，在教学过程中我将采用直观教学、案例分析、小组讨论等方法，帮助学生克服困难，提高学习效果。
三、说教法为了实现教学目标，突出重点，突破难点，我将采用以下教学方法：（一）讲授法通过讲解，向学生传授遥感图像目视判读的基本概念、原理和方法，使学生对知识有一个系统的了解。

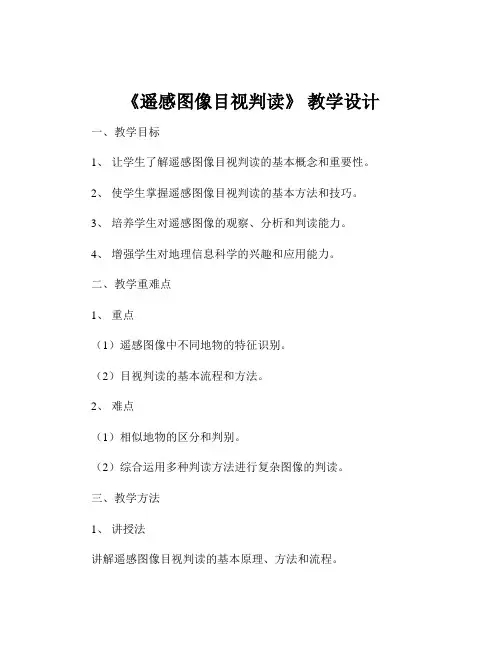

《遥感图像目视判读》 教学设计
《遥感图像目视判读》教学设计一、教学目标1、让学生了解遥感图像目视判读的基本概念和重要性。
2、使学生掌握遥感图像目视判读的基本方法和技巧。
3、培养学生对遥感图像的观察、分析和判读能力。
4、增强学生对地理信息科学的兴趣和应用能力。
二、教学重难点1、重点（1）遥感图像中不同地物的特征识别。
（2）目视判读的基本流程和方法。
2、难点（1）相似地物的区分和判别。
（2）综合运用多种判读方法进行复杂图像的判读。
三、教学方法1、讲授法讲解遥感图像目视判读的基本原理、方法和流程。
2、案例分析法通过实际的遥感图像案例，引导学生进行分析和判读。
3、小组讨论法组织学生分组讨论，交流判读结果和思路，培养合作学习能力。
4、实践操作法让学生亲自动手进行遥感图像的判读练习，巩固所学知识。
四、教学过程1、课程导入（约 10 分钟）通过展示一些精美的遥感图像，如城市地图、森林覆盖图、农田分布等，引起学生的兴趣。
提问学生这些图像是如何获取的，以及如何从这些图像中获取有用的信息，从而引出遥感图像目视判读的主题。
2、知识讲解（约 30 分钟）（1）介绍遥感图像的基本概念，包括图像的类型（如光学图像、雷达图像等）、分辨率（空间分辨率、光谱分辨率等）。
（2）讲解遥感图像中地物的特征，如形状、大小、色调、纹理、阴影等，以及这些特征与地物类型的关系。
（3）阐述目视判读的基本流程，包括图像预处理、初步观察、详细分析、判读结果验证等。
3、案例分析（约 30 分钟）展示一组典型的遥感图像，如城市遥感图像，包含建筑物、道路、绿地等。
引导学生观察图像中不同地物的特征，运用所学知识进行初步的判读。
然后分组讨论，每个小组发表自己的判读结果和思路，教师进行点评和总结。
4、实践操作（约 40 分钟）给学生发放一些遥感图像素材，要求学生按照目视判读的流程进行判读，并填写判读报告，包括地物类型、判读依据等。
学生在实践过程中，教师进行巡视和指导，及时解决学生遇到的问题。
学习任务四遥感图像的判读与应用 - 遥感图像的判读过程
四遥感图像判读的标志
5. 阴影（shadow）：目标物受到某些因素 遮挡而形成的特殊色调，阴影可使地物有立体 感，有利于地貌的判读 ；
6. 布局：多个目标物之间的空间配置； 7. 图案：目标物在影像上有规律的组合排 列； 8. 位置：目标物彼此之间的相互关系；
二、遥感图像判读的实质
遥感成像的逆过程。起点 来自点三、遥感图像判读的流程
1. 信息搜集：包括目标信息以及与之相关 的背景要素信息；
2. 信息处理：对目标影像进行各种有利 于信息判读的处理；
3. 信息判读：对目标影像进行初步解译， 然后对目标影像进行野外建标，再进行详细 判读；
4. 信息反馈：对最终解译结果进行实地 验证。
四、遥感图像判读的标志
1. 形状（shape）：目标物在影像上所呈现的特殊
形状，受空间分辨率、比例尺、投影性质等的影响 ；
2. 大小（size）：目标物的尺寸、面积或体积；
3. 色调（hue）：目标物的灰阶或色阶，注意同 物异谱和同谱异物现象；
4. 纹理（texture）：目标物的细部结构或物体内 部成分；
野生植物资源调查与技术
• 学习模块二、调查工具的使用 • 学习任务任务四 遥感 RS • 目标三 遥感图像的判读过程
目标三 遥感图像的判读过程
• 一 遥感图像的判读
• 1遥感图像判读的概念
• 既目视判读，也称为图像目视解译， 利用人眼直接识别图像上的目标， 并定性、定量地提取目标的形态、 构造、功能、性质等信息的技术过 程，它是最原始、最直接的一种信 息提取手段，准确性较大，但工作 效率低、受知识经验影响大。
《遥感图像目视判读》 学历案
《遥感图像目视判读》学历案一、学习目标1、了解遥感图像目视判读的基本概念和重要性。
2、掌握遥感图像目视判读的要素和方法。
3、能够运用所学知识对常见的遥感图像进行判读和分析。
二、学习重难点1、重点（1）遥感图像的色彩、纹理、形状等要素的判读。
（2）不同地物在遥感图像上的特征表现。
2、难点（1）复杂地物的判读和识别。
（2）如何综合运用多种判读方法提高判读的准确性。
三、知识准备1、遥感技术的基本原理遥感是通过非接触传感器获取目标物的电磁波信息，并对其进行处理、分析和应用的技术。
2、遥感图像的类型包括光学遥感图像和雷达遥感图像等，不同类型的图像具有不同的特点和应用场景。
3、常见地物的光谱特征了解植被、水体、土壤、建筑物等地物在不同波段的反射和辐射特性。
四、学习过程1、遥感图像目视判读的概念遥感图像目视判读是指通过直接观察遥感图像的色调、色彩、纹理、形状、大小、阴影、位置等特征，结合地学知识和经验，识别出图像中的地物类型和分布情况。
2、遥感图像目视判读的要素（1）色调和色彩色调是指图像中地物的灰度值，色彩则是指彩色图像中地物的颜色。
不同地物的色调和色彩往往存在差异，例如，植被通常呈现绿色，水体一般为蓝色或黑色。
（2）纹理纹理是指图像中地物内部的结构和排列方式，它反映了地物的表面特征。
例如，农田的纹理较为规则，而森林的纹理则相对复杂。
（3）形状地物的形状在遥感图像上具有一定的特征，如建筑物多为规则的几何形状，而山脉则呈现出蜿蜒起伏的形状。
（4）大小地物的大小可以提供有关其规模和范围的信息。
通过与已知地物的大小进行对比，可以判断出目标地物的实际大小。
（5）阴影阴影可以反映地物的高度和朝向，有助于判断地物的立体形态和位置关系。
（6）位置地物在图像中的位置及其与周围地物的空间关系也是判读的重要依据。
3、遥感图像目视判读的方法（1）直接判读法根据遥感图像上目标地物的明显特征，直接判断出地物的类型和属性。
（2）对比分析法将待判读的图像与已知地物的图像或标准图像进行对比，找出相似之处和差异，从而确定地物的类型。
遥感影像的判读
3、识别和鉴定目标 识别: 利用已有的资料、对描述的目标特征， 结合判读员的经验，通过推理分析（包 括必要的统计分析）将目标识别出来
1）对比分析 对比分析包括多波段、多时域图像、 多类型图像的对比分析和各判读标志的 对比分析。
2）综合分析
综合分析主要应用间接判读标志、已有的 判读资料、统计资料，对图像上表现得很不明 显，或毫无表现的物体、现象进行判读。
类型 各大类别组成类型。如水系类型、地 貌类型、地质构造类型、土壤类型、土 地利用类型等。在各自类型中，根据其 形状、结构、图形等又可分成许多种类。
水系影像
根据水系影像勾绘的图形
4 时间特征及其判读标志
对于同一地区景物的时间特征表现在 不同时间地面覆盖类型不同，地面景观 发生很大变化。 景物的时间特征在图像上以光谱特征 及空间特征的变化表现出来。
（5）时间分辨力 时间分辨力是指对同一地区重复获取 图像所需的时间间隔。 各种传感器的时间分辨力，与卫星的 重复周期及传感器在轨道间的立体观察 能力有关。
时间分辨力愈短的图像，能更详细地 观察地面物体或现象的动态变化。 与光谱分辨力一样并非时间越短越好， 也需要根据物体的时间特征来选择一定 时间间隔的图像。
各种建筑物屋顶的波谱特性
各种道路的波谱特性
水 的反射特性变化取决于:
水中悬浮泥沙的含量 叶绿素浓度 天然的和人造物质的注入 水的状态 水底物质(水深较浅时)
水中悬浮泥沙含量增大，反射率增高。 特别是在黄色和红色光区增高较大，另 一现象是近红外区也在增高。 泥沙含量高达100mg/L时的混浊水体， 水深超过30cm时，从上方测定水的反射 率，只与水体本身有关，而与水底的各 种特性无关。
3了解图像的来源、性质和质量 什么传感器获取的？什么日期和地点？ 哪个波段？比例尺、航高、投影性质?等 等。大多卫星遥感像片上印有各种注记， 能说明图像的来源、性质等。
遥感图像目视判读
遥感图像目视判读遥感图像目视判读是指通过观察遥感图像中的特定特征，进行分析和解译的过程。
遥感图像是利用航空或卫星传感器获取的地球表面信息的电磁图像。
目视判读可以帮助我们了解地表的特征、环境变化以及资源分布情况等，对于城市规划、环境保护、农业发展等领域具有重要的应用价值。
一、目视判读的基本原理遥感图像中的各种特征可以通过目视判读的方法进行解译，其基本原理包括：1. 各类地物在遥感图像上具有特定的光谱反射特征，如植被、水体、建筑物等，不同地物在图像上会呈现不同的颜色和亮度。
2. 地物的形态特征也可以通过目视判读进行解译，如河流的走向、湖泊的形状等。
3. 图像上的纹理和阴影也是目视判读的重要参考因素，可以帮助判读地物的类型和分布情况。
二、目视判读的步骤目视判读一般包括以下几个步骤：1. 图像预处理：对遥感图像进行预处理，如去除噪声、增强对比度等，以提高图像的观测质量。
2. 地物分类：根据遥感图像上的颜色、亮度等信息，将地物进行分类，如区分植被、水体、建筑物等。
3. 目标探测：探测和识别具有特定目标的地物，如识别道路、农田、城市区域等。
4. 变化检测：通过对比多期遥感图像，判断地表的变化情况，如城市扩张、土地利用变化等。
5. 结果验证：对目视判读的结果进行验证，可以通过实地调查或其他遥感数据进行对比。
三、目视判读的应用领域目视判读在许多领域具有广泛的应用，包括但不限于以下几个方面：1. 城市规划：通过对城市遥感图像的目视判读，可以获取城市用地的分布情况和更新变化，为城市规划提供重要参考。
2. 农业发展：农田遥感图像的目视判读可以帮助农业管理者监测作物种植情况、病虫害的扩散情况和土地利用的变化等，提高农业生产效益。
3. 环境保护：通过遥感图像目视判读，可以了解环境中的污染源和敏感区域，指导环境保护工作，保护生态环境。
4. 自然资源管理：通过对遥感图像的目视判读，可以了解地表的自然资源分布情况，包括水资源、森林资源、矿产资源等，为资源管理和合理利用提供依据。
遥感图像判读
遥感图像判读
判读标志：形状、大小、色调、阴影、图案等。
判读方法：直接判读法、比分析法、逻辑推理法
判读程序
准备工作、室内判读（整体后局部、从已知到未知、由宏观到微观，中小比例尺像片上通常首先判读水系，确定位置和流向。
）野外校核和转绘成图等四个阶段：
主要地表类型特征：
1．耕地：工分割成的规则或不规则的矩行斑块是影像判读的重要标志。
2．园地：园林的行株距特征明显，且呈点阵式排列。
在平原区，园地多为规则的长方形、正方形，在丘陵山地则因地势而异。
3．林地:从地域分布的角度讲，原始次生林地一般分布在深山区（中、高山地），人工林（包括机播造林）多分布在浅山区（低山、丘陵地），防护林多与沙丘地有关。
由于乔木类树干、树冠高、大、立体感强、影像粗糙。
4．居民及工矿用地:城镇建设用地影像反映的主要特征为棋盘格状的纹理结构；农村居民用地影像特征是规模小而分散，居民点之间有道路相连，在丘陵山区，居民点多沿山谷中的侵蚀堆积阶地分布，由于村庄外围植被较多，故实际面积有所扩大。
5．交通用地：多属于线状地物，影像比较容易区分。
如机场有跑道；铁路多为灰黑色带状弯曲半径较大，线路平直，并有交叉道、车站等附属建筑物；公路多呈白色或浅色调，转弯处要急一些，农村道路通畅不规则，宽度也不等，干燥时，影像呈白色细带状，雨后含水量大，呈灰色细带状。
6．水域：影像色调较深，而且水越深，色调越黑，河边往往因有白色的沙地反光能力强，影像成白色。
水渠呈整齐的直线而且色调暗，没有水的干渠道影像呈灰白色。
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
获取遥感图像的目的在于提取和分析人类感兴趣的地物信息。
目视判读是遥感信息提取的基础方法，也是目前最为准确和最常用的方法。
即使作为发展趋势的计算机自动提取，仍需要以目视判读为基础和以目视判读为标准。
进行遥感图象目视判读时必须充分运用地物目标时空分布的规律性，如气候、植被、土壤等景观要素的纬度地带性、经度相关性、高度垂直带性、物候季节性等。
要密切注意各类地物目标之间的相关规律，有些规律现象表现得比较稳定明确，如水平地带性、垂直带性等，有些现象则具有随机性、不确定性和模糊（或过渡）性，例如地震（带）的分布，土壤分布等受很多因素的影响。
应充分利用各种解译标志，包括直接标志和间接标志，相互补充，彼此验证。
只要坚持以遥感成像机理与专业知识、规律相结合的指导思想，通过实践，不断探索和总结，就能归纳出具有相对普遍性与稳定性的解译标志，并举一反三灵活应用这些解译标志进行正确的判读，
目视判读可分为航空图像判读和卫星图像判读。
一、航空像片目视判读
航空像片目视判读是凭借人眼观察或借助简单仪器对航片进行分析和量测，以获取所需要的地面各种信息的过程。
在航空像片上，不同地物有其不同的影像特征，这些特征是判断地物的依据，我们称作判读标志。
判读标志是地物自身性质、形态等特征在像片上的反映。
因而根据判读标志可以直接从像片上辨认出地物的属性及其空间分布等特征。
一般地，把影像形状、大小、色调与阴影作为常用的航片判读标志。
1、形状
任何地物都具有一定的几何形状。
由于地物各部分反射光线的强弱不同，所以在像片上反映出相应的形状，依据影像的形状特征，就可以辨认出其相应的地物。
例如：居民地的房屋影像一般均表现为规则的方块形状，河流常呈弯曲的条带状，公路常呈笔直的线状且灰度浅亮，湖泊常呈不规则的封闭区间，等等。
2、大小
地物影像的（尺寸）大小，不仅能反映地物的一些数量特征，而且还能据此判断地物的性质。
例如单轨铁路和双轨铁路从形状上往往不易区分，但量算它们的宽度，则容易区分。
由于地形和像面倾斜影响，同一航片上，同样尺寸的地物，位于高处者影像尺寸大些；像面倾斜时，不同部位的地物大小也不一样。
3、色调
色调在黑白航片上指影像的黑白深浅程度。
它是地物对入射光线反射率高低的客观记录，像片上的色调从白到黑逐渐变化，一般可划分为7级：白、灰白、浅灰、灰、深灰、浅黑、黑。
例如：居民地的色调和周围山地或植被的色调、铁路和公路的色调与形状、河流深浅的色调，等等。
4、阴影
地物的阴影可分为本身阴影和投落阴影两部分。
本身阴影（简称本影）是地物本身未被阳光直接照射到的阴暗部分的影像；投落阴影（简称落影）是在地物背光方向上地物投射到地面的阴影在像片上的构像。
在像片判读中，本影有助于获得地物的立体感；在利用落影长度判断地物高
度时，应注意太阳高度角的变化，以及该地物所处的地形位置。
5、组合图案
当地物较小或像片比例尺较小时，像片上往往不易观察到单个地物的影像，但当这些细小的地物群体影像构成一种特殊纹理的组合图案时，根据图案花纹可以判断不同的群体。
例如：山坡上的植被覆盖密度情况、城市与农村的居民地集中图案，等等。
在运用判读标志进行判读时，也不能只根据一种标志下结论，而运用多种标志，反复观察对比，才能获得正确的判读结果。
二、卫星图像目视判读
目视判读是卫星图像应用的最基本方法。
即使利用计算机进行自动处理时，诸如训练场地的确定、样本的选择以及自动分类决策的预估等，也都不同程度地需要目视判读作为基础。
判读航片的原则和方法，基本都适用于卫星图像判读。
但卫星图像判读也具有自己的特点（更具宏观性、多波段性、时相动态好）。
下面分别介绍各种地物目标：
1、水体判读
基于水体的形状和光谱特征，水体一般的卫星图像上均能反映出直观而清晰的特征。
因此在卫星图像判读中，往往先进行水体判读并进行单要素成图，为水资源和水环境分析研究，以及其它专业的判读提供基础。
水体在可见光波段一般呈蓝色或深蓝色，在近红外图像上，一般呈浅黑色或黑色。
湖泊、水库、池塘的区别，要结合水体的形状、大小、位置等因素。
2、山地、丘陵、盆地的判读
山地和丘陵由于地形起伏，形成阴坡和阳坡，产生色调的深浅变化，特别是逆光下，可观察到地形的高低起伏，较明显的山脊线和谷坡以及山体分布的轮廓。
盆地是被山体或高原包围，中间相对平坦的地区，色调较均一，一定规模的盆地，反差较好时，轮廓较为分明。
3、植被判读
卫星图像上植被往往不是以个体形态出现，而是以群体的分布范围展现。
由于植被类型、疏密程度和生长状况不同，图像上往往形成色调差异。
在可见光范围内，植物中的各种色素是影响光谱成像的主要因素。
在近红外波段可分为两部分，0.76-1.3um植物叶子很少吸收辐射能量，植物叶子的组织结构起重要作用，在1.4、1.9、2.73um处为水的吸收带，此区间内植物叶片水分含量是主要因素。
4、城镇判读
城镇是区域的政治、经济和文化的中心。
卫星图像能迅速、宏观和动态的提供城镇各种变化的信息，为城镇规划和建设服务。
目前卫星图像判读偏重于对大、中城市的判读，而对一些小城镇一般只做定位判读，确定城市发展轮廓和规模。
和自然区域相比，城镇建筑材料较为特殊，反射率较高。
标准假彩色图像上呈灰白色，且建筑物越新，色调越浅。
建筑物形状、纹理等都有较强的规律性。
