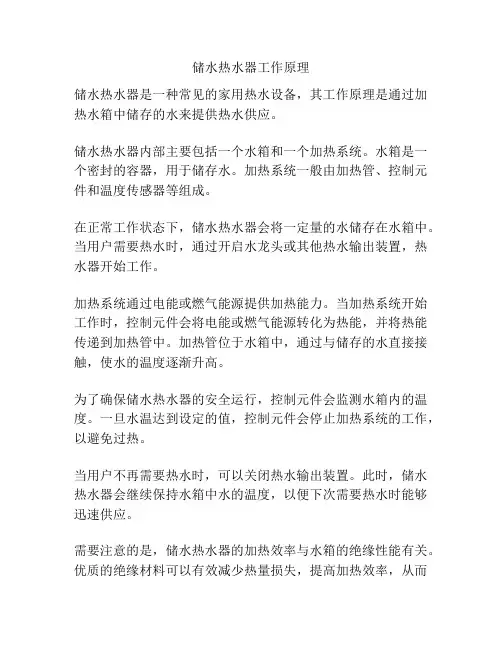

储水热水器是一种常见的家用热水设备，其工作原理是通过加热水箱中储存的水来提供热水供应。
储水热水器内部主要包括一个水箱和一个加热系统。
水箱是一个密封的容器，用于储存水。
加热系统一般由加热管、控制元件和温度传感器等组成。
在正常工作状态下，储水热水器会将一定量的水储存在水箱中。
当用户需要热水时，通过开启水龙头或其他热水输出装置，热水器开始工作。
加热系统通过电能或燃气能源提供加热能力。
当加热系统开始工作时，控制元件会将电能或燃气能源转化为热能，并将热能传递到加热管中。
加热管位于水箱中，通过与储存的水直接接触，使水的温度逐渐升高。
为了确保储水热水器的安全运行，控制元件会监测水箱内的温度。
一旦水温达到设定的值，控制元件会停止加热系统的工作，以避免过热。
当用户不再需要热水时，可以关闭热水输出装置。
此时，储水热水器会继续保持水箱中水的温度，以便下次需要热水时能够迅速供应。
需要注意的是，储水热水器的加热效率与水箱的绝缘性能有关。
优质的绝缘材料可以有效减少热量损失，提高加热效率，从而
节约能源成本。
总的来说，储水热水器的工作原理就是将水加热并存储在水箱中，根据用户需求提供热水供应。
通过合理控制加热系统和温度传感器，可以实现热水的安全高效供应。
(2015-10-20)储水式电热水器基础知识-新修正版
3.7、混水阀
出混合水
3.7.2混水阀的作用
作用
用水时，调节 冷热水比例， 使冷热水混合 后的出水温度 符合使用要求。
热水入口
进热水
冷水入口
混合水出口
修正版
混水阀工作原理示意图
28
3.8、电控板
三、关键零部件的功能作用
3.8.1于电控板的作用
作用
利用电子元件和智
能控制芯片的组合， 通过小电流控制大电 流，实现对电热水器 的智能化控制和显示， 使机器更显高品位和 操作更具人性化。
1）何为储水式电热水器？
储水式电热水器是指 将水加热并将水储存在容器中，装 有水温控制装置的固定式电热器具。
储水内胆
修正版
整机透视
7
一、电热水器的分类
1.2.2、储水式热式电热水器 2）储水式电热水器的特点
A）功率相对低，普通家 庭线路可安装
B）先加热，后使用，可 断电后再沐浴，相对安全
储水式 特点
2.2、储水式电热水器的工作原理
2.2.3、加热后断电、保温
水加热到设定温度后，温控器自动断 开，切断电源，加热器停止加热。
当温控器失效，水温升高到一 定值后仍无法断开时，限温器
自动断开，切断整机电源。
温控器断开后，当内胆 水温降低时，温控器复位，
重新加热，如此循环， 使内胆水温保持在 一定温度范围内。
不小于3mm
爬电距离
爬电距离指在两个导电 部件之间或一个导电部 件与器具的易触及表面 之间沿绝缘材料表面测 量的最短路径。
不小于3mm
爬电距离
修正版
电气间隙
44
四、电热水器整机部份关键标准
4.8、电气间隙和爬电距离 案例：
第二章第五节电热水器的结构和工作原理
第五节 电热水器的结构及工作原理 二、电热饮水机
四）、具有制冷功能的饮水机 1、半导体直冷式冷热饮水机
半导体直冷式冷热饮水机的工作原理和温热型饮水机
的工作原理不太一样，半导体直冷式冷热饮水机在使用 时，直冷式冷热饮水机由水箱提供常温水，进水分两路： 一路进入冷胆容器，经制冷出冷水;另一路进入热罐，经 加热出热水。
冷胆热量而使水温下降，然后被压缩机吸回。如此循环，达到降温
的目的。
第五节 电热水器的结构及工作原理 二、电热电热淋浴器
电热水器主要用来对自来水加热，供给人们沐浴或洗涤。
一）、电热淋浴器类型
1）、按加热方式分：贮水式和流水式 当自来水流经电热元件时，水即被加热。
流水式电热淋浴器没有储水箱，直接加热流动中的水。
2.制热系统
陶瓷发热器
陶瓷间接加热简图
二）、 电热淋浴器的结构及工作原理 3.控制系统 电热水器的控制系统主要包括：温控器和漏 电保护器。 1）温控器：除用于控制水温外，还兼有自动 保温的功能。 温控器有双金属片温控器、蒸汽压力式温控 器和电子温控器。 2）漏电保护器：在电热水器的漏电保护器 中，将15mA确定为危险电流，正常的动作范围 为15～30mA。
第五节 电热水器的结构及工作原理 二、电热饮水机 三）、温热型饮水机的工作原理
温热饮水机电路中为双重保护元件，当饮水机超温或
发生短路故障时，超温保险器自动熔断或手动复位温控器 自动断开加热回路电源，起到保护作用。 超温保险器是一次性热保护元件，不可复位，等排除 故障后按原型号规格更换新的超温保险器，再用手按手动 复位温控器的复位按钮，触点闭合便可重新工作。
第五节 电热水器的结构及工作原理 二、电热饮水机
一）、类型 1）、按出水温度分：冷热型和温热型 2）、按制冷方式的不同分：半导体直冷饮水机和压 缩机制冷饮水机 3）、按外形结构分：台式和立式 4）、按水的来源方式分：自来水供水的全自动饮水 机和罐装水供水方式的饮水机。 二）、温热型饮水机的结构
储水式电热水器工作原理
储水式电热水器工作原理储水式电热水器是一种常见的家用热水供应设备，其主要原理是通过电加热将冷水加热到设定的温度，并储存在一个绝热的水箱中，以供随时使用。
储水式电热水器的工作原理如下：1. 冷水进入：冷水从水管进入热水器的进水口，并通过阀门调节进水的流量。
进水口通常位于热水器的底部，以保证冷水能够充分进入水箱。
2. 加热：电加热管是储水式电热水器最关键的部件之一。
当冷水进入水箱后，电加热管开始工作，将电能转化为热能。
这些电加热管通常位于水箱的底部和侧面，以使水箱内的水能够均匀加热。
3. 瞬间热水：当冷水经过电加热管加热后，水温逐渐升高。
当水温达到设定的温度时，热水器的温控系统将停止加热，以避免过热。
4. 储存：热水储存在水箱内，并通过绝热材料有效地保持温度。
绝热层的作用是减少热量的散失，保持水温的稳定。
5. 用水：当用户需要用热水时，可以打开热水器的热水出口阀门。
此时，热水从水箱流出，经过水管输送到用户需要的地方。
6. 补水和加热：当热水从水箱流出后，水位下降，冷水自动进入水箱，同时电加热管开始工作，将补进的冷水加热至设定的温度。
这样就保证了水箱中始终有热水可供使用。
储水式电热水器的优点是使用简单，安装方便，并且可以随时提供大量的热水。
然而，它也存在一些不足之处。
首先，由于水箱的容量限制，热水使用量超过水箱容量时会导致热水供应中断。
另外，储水式电热水器需要一定的时间来加热水，因此需要提前预热，否则用户可能需要等待一段时间才能得到热水。
总的来说，储水式电热水器通过电加热将冷水加热到适宜温度，并储存在水箱中，以供随时取用。
其工作原理简单高效，在家庭生活中得到广泛应用。
储水式电热水器的换热器和热储存介质的选择
储水式电热水器的换热器和热储存介质的选择储水式电热水器是家庭中常见的热水设备之一，其主要工作原理是通过电加热器将水加热到设定温度后储存在水箱中。
由于换热器和热储存介质的选择对电热水器的性能和效率有着重要影响，因此在选购电热水器时，我们需要仔细考虑这些因素。
本文将从换热器和热储存介质两个方面来探讨储水式电热水器的优选。
首先，换热器是储水式电热水器中实现热能传递的关键部件。
常见的换热器类型包括不锈钢管换热器、铜管换热器和石墨管换热器等。
这些换热器材质各有优劣，需要根据具体需求来选择。
不锈钢管换热器是一种常见的换热器类型，其优点是具有良好的耐腐蚀性和导热性能，能够有效地传递热能，并且使用寿命长。
不锈钢管换热器的缺点是成本较高，因为不锈钢材料价格相对较高。
但从长远来看，不锈钢管换热器的高耐腐蚀性和使用寿命可以降低后期维修和更换成本。
铜管换热器是另一种常见的换热器类型，其优点是导热性能良好，具有较高的传热效率。
铜管具有良好的导热性能，能够快速将电热器加热的热能传递给水箱，使水温迅速升高。
铜管换热器的缺点是相对不锈钢管来说耐腐蚀性较差，容易受到水质的影响而产生腐蚀，因此需要定期进行检查和维护。
石墨管换热器是一种新型的换热器材料，其优点是具有良好的导热性能和耐腐蚀性，能够有效地传递热能，并且使用寿命长。
石墨管换热器的缺点是成本较高，因为石墨材料价格相对较高。
但从长远来看，石墨管换热器的高导热性和耐腐蚀性可以降低后期维修和更换成本。
除了换热器的选择外，热储存介质也是影响储水式电热水器性能的关键因素之一。
常见的热储存介质包括不锈钢水箱和玻璃钢水箱等。
这些热储存介质具有不同的特点和适用范围。
不锈钢水箱是一种常见的热储存介质，其优点是耐腐蚀性好、使用寿命长，能够有效地储存热能。
不锈钢水箱的缺点是相对较重，安装和运输成本较高。
但是，对于使用性能要求较高的家庭来说，不锈钢水箱是一个可靠的选择。
玻璃钢水箱是另一种常见的热储存介质，其优点是具有较轻的重量、良好的耐腐蚀性能。
储水式热水器工作原理
储水式热水器工作原理
储水式热水器是将电能转换成热能的电热水器的一种，也被称为非快速热水器。
它的
工作原理是，它有一个接近储水箱的热氧传感器，它将电能转化为热能，并将热能传送到
储水箱中的水中，这样水便得到加热，并温度上升，储水式热水器的优点是它可以维持一
定的温度，当温度超过设定时，热氧传感器就会停止工作，即停止将电能转化为热能，以
保护热水器不受损坏。
储水式热水器的另一个特点是低耗电以及耐用性，使用的水也可以多次循环使用，没
有浪费。
它的缺点在于加热时间较长，而且热水器装有一个比较大的储水箱，安装会比较
麻烦，而且这种热水器由于它自身量较大，不适用于比较小的卫生间。
大多数储水式热水器一般采用220伏安的家用电源供电，有一个采用锂离子电池供电
的热水器，但价格比较贵，不能广泛应用。
它表面采用不锈钢，这样可以防止氧化以及
使用寿命长，在使用中也可以方便地保持清洁，同时还可以保证安全，防止温度过高。
除了材料的不同，它也有多种不同的功能，可供消费者选择，比如冷热水函数，洗衣功能，消毒功能等。
储水式电热水器与空气能热水器的比较与选择
储水式电热水器与空气能热水器的比较与选择随着科技的不断发展，人们对舒适生活的需求也越来越高。
其中，温暖的热水成为了生活中不可或缺的一部分。
现代家庭热水供应的两种常见方式是储水式电热水器和空气能热水器。
本文将对这两种热水器进行比较，并针对选择做出一些建议。
一、原理和工作方式1. 储水式电热水器：该类型热水器通过加热器将冷水加热至设定温度，并将热水存放在储水容器中。
当需要热水时，热水器会及时供应预先储存的热水。
2. 空气能热水器：空气能热水器利用空气中的热能来加热水。
它采用制冷环路的倒转和压缩机的协同作用，将空气中的热能转换为水的热能。
二、能源效率和环保性1. 储水式电热水器：由于使用电能加热水，能源效率相对较低。
同时，电热水器对电网的负荷较大，可能对电力供应造成影响。
2. 空气能热水器：由于利用了空气中的热能，空气能热水器的能源利用效率较高，相对来说更加环保。
它消耗的电力较少，也减轻了对电网的负荷。
三、成本和经济性1. 储水式电热水器：相比较而言，储水式电热水器的购买成本相对较低。
然而，该类型热水器运行时需要连续加热储水，会导致能源浪费，可能增加用电量和电费支出。
2. 空气能热水器：空气能热水器在购买时的成本较高，但由于其高能效和节能特点，可以在使用中节省能源和电费，长期来看更具经济性。
四、适用环境和使用条件1. 储水式电热水器：适用于家庭或小型商用场所，不受环境温度的限制。
由于有储水功能，使用时不会受到水流压力的影响。
2. 空气能热水器：适用于环境温度较高、湿度较大的地区，例如南方地区。
在北方地区的冬季，由于环境温度较低，空气能热水器的热水产生能力可能会下降。
五、综合评估和选择建议综合以上比较，选择合适的热水器取决于个人需求和条件。
如果经济性和能源效率是主要考虑因素，空气能热水器更具优势。
然而，如果环境温度较低或需要大量连续供水，储水式电热水器可以作为考虑的选择。
在选择热水器时，还应考虑以下因素：1. 品牌信誉和售后服务质量：选择知名品牌，可以获得更好的品质和售后服务保障。
电热水器架构原理及各部件的功能的细解
电热水器细解一、电热水器的架构原理1、电热水器产品结构简图：2、电热水器产品工作原理：储水式电热水器贮满水通电后，电热水器内的电热管将电热水器内胆内的水加热，当加热到所设定的温度时电路自动断开，电热管停止加热，整机处于保温状态。
当内胆内水温降低到某一温度时，电热管再次通电加热,这种状态循环往复，以便电热水器始终有热水可用。
主要可分为水路和电路两部分：1、水路部分：进水通过安全阀单向（只能进水，不能出水）进入水箱内胆，下方进水口靠近水箱底部，其进水口上方有一挡板，使进入的冷水存在底部，防止冷水冲入上部影响热水水温，出水口在内胆上部，热水比冷水轻，在水的上部分，热水出水口也在此处，所以出水总是热的，要使热水流出，必须进入冷水，增加内胆内水压，热水才能被挤流出。
关闭进水口，即使内胆存满热水也不会流出。
流出的高温热水，通过调节混水阀，使之出水温度适合使用要求。
2、电路部分：电路的主要作用是对冷水加热至设定温度。
电热水器的加热通过电热管来进行，温度的设定则通过调节温控器进行，电热水器将电能转换成热能，传给被加热的媒体（水），水达到预定温度时，温控器会自动断电，停止加热。
一段时间后，当水温比设定温度下降5℃左右时，温控器会重新工作，继续恢复加热至设定温度，如此反复工作。
电气原理图见图。
二、电热水器零部件工作原理1.内胆：内胆是热水器的核心部件，直接影响热水器的安全性能、使用性能和工作寿命。
2.镁棒主要作用在于保护电热棒，电加热棒在加热时容易与水里面的矿物质发生反应，从而减少加热棒的使用寿命。
工作原理：由于镁的活性大于加热棒的铁或铜，因此通过镁棒的作用，使水里面的矿物质先与镁棒反应。
镁是电化学序列中电位最低的金属，生理上无毒。
因此，用来制成镁棒保护内胆非常理想。
镁棒的大小直接关系到保护内胆时间的长短和保护效果的大小，镁棒越大，保护效果越好，保护时间越长。
3.防电墙：就是利用了水本身所具有的电阻（如国标规定自来水在15℃时电阻率应大于1300Ω），通过对热水器内通水管材质的选择（绝缘材料），管径和距离的确定形成“隔电墙”。
