热水器结构与工作原理
热水器结构与工作原理
热水器是一种常见的家用电器，它通过加热水来提供热水供应。
下面将介绍热水器的结构和工作原理。
热水器的结构通常包括以下几个部分：
1. 外壳：热水器的外壳由金属材料制成，具有保温和隔热功能。
2. 加热元件：热水器的加热元件通常采用电热管或天然气燃烧器。
电热管通过电流加热水，在热水器内部形成加热区域，将冷水加热为热水。
天然气燃烧器通过燃烧天然气产生高温火焰，将热量传递给水。
3. 温控装置：热水器的温控装置用于控制加热元件的加热时机和温度。
温控装置通常包括一个感应装置和一个控制电路，可以根据水温的变化实时调节加热元件的工作状态。
4. 内胆：热水器的内胆是一个密封的容器，用于盛放加热后的热水。
内胆通常由不锈钢或其他耐腐蚀材料制成，具有一定的保温性能。
热水器的工作原理如下：
1. 填水：用户通过水龙头或其他方式，将冷水注入热水器的内胆。
2. 加热：当水温降低到设定温度以下时，温控装置会接收到信
号，并启动加热元件。
加热元件开始工作，将冷水加热为热水。
3. 保温：当水温达到设定温度时，温控装置会切断电源或关闭燃气阀门，停止加热元件的工作。
热水器内的保温层会起到保温的作用，保持热水的温度。
4. 供水：用户需要使用热水时，可以通过水龙头等方式取出热水使用。
需要注意的是，不同型号和品牌的热水器可能存在一些差异，但总体的结构和工作原理基本相似。
热水器结构与工作原理
热水器结构与工作原理
热水器通常由以下主要部分组成：外壳、燃烧器、热交换器、水路系统、控制系统和排气系统。
燃烧器是热水器的核心组件，其中燃料（如天然气、液化石油气或柴油）与空气混合并点燃，产生高温燃烧气体。
这些燃烧气体通过热交换器，在与冷水接触的地方传热给水，将水加热至设定温度。
热交换器内部通常通过管道构成，燃烧气体在管道外侧流过，与管道内的水进行热量交换。
热交换器是热水器的核心部件，由多个排列在一起的金属管道组成。
冷水从水路系统进入热交换器管道，通过与燃烧气体的热量交换，温度逐渐升高，最终变成热水并返回水路系统。
水路系统包括水进水口、水出水口、冷热水管道等。
冷水从进水口进入热交换器，经过加热后从出水口流出，供应给用户使用。
冷热水管道则承担了将冷水和热水分别输送到热交换器和用户用水点的功能。
控制系统主要用于调节热水器的工作状态和水温。
常见的控制系统包括燃烧器控制阀、水泵控制阀、水温控制器等。
通过监测热水器的工作状态和水温，控制系统可以及时调整供应燃料和水的流量，以保持热水器的良好运行和出水温度稳定。
排气系统用于排出燃烧后产生的废气和烟尘。
燃烧过程中产生的废气和烟尘通过排气管道排出室外，以保持室内环境清洁。
总之，热水器通过燃烧器燃烧燃料产生热能，经过热交换器与冷水进行热量交换，最终输出热水供用户使用。
控制系统和排气系统则起到调节和处理的作用，确保热水器的正常运行和室内环境的质量。

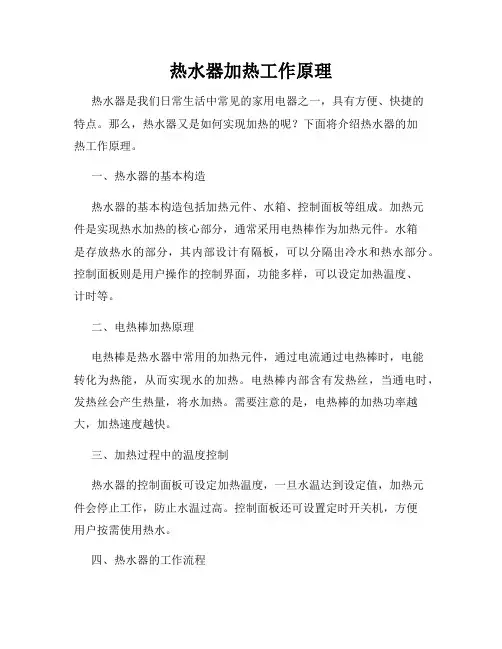

热水器加热工作原理
热水器加热工作原理
热水器是我们日常生活中常见的家用电器之一，具有方便、快捷的
特点。
那么，热水器又是如何实现加热的呢？下面将介绍热水器的加
热工作原理。
一、热水器的基本构造
热水器的基本构造包括加热元件、水箱、控制面板等组成。
加热元
件是实现热水加热的核心部分，通常采用电热棒作为加热元件。
水箱
是存放热水的部分，其内部设计有隔板，可以分隔出冷水和热水部分。
控制面板则是用户操作的控制界面，功能多样，可以设定加热温度、
计时等。
二、电热棒加热原理
电热棒是热水器中常用的加热元件，通过电流通过电热棒时，电能
转化为热能，从而实现水的加热。
电热棒内部含有发热丝，当通电时，发热丝会产生热量，将水加热。
需要注意的是，电热棒的加热功率越大，加热速度越快。
三、加热过程中的温度控制
热水器的控制面板可设定加热温度，一旦水温达到设定值，加热元
件会停止工作，防止水温过高。
控制面板还可设置定时开关机，方便
用户按需使用热水。
四、热水器的工作流程
当用户需要使用热水时，打开热水器的进水阀门，水会流入水箱中，随后进入加热元件的加热区域。
在加热元件的作用下，水温逐渐升高，当温度达到设定值时，加热元件停止工作。
此时，热水可以通过出水
管道流出，供用户使用。
总结：
热水器的加热工作原理是通过电热棒将电能转化为热能，加热水箱
内的水，实现水的加热。
控制面板可以设定加热温度和定时开关机，
提供更便捷的使用体验。
热水器在生活中起到了重要的作用，为我们
提供了舒适和便利。
电热水器加热原理
电热水器加热原理电热水器是现代家庭中常见的热水供应设备，其采用电能作为能源进行加热，通过特定的原理将冷水快速加热至所需的温度。
本文将介绍电热水器的基本工作原理，探讨其加热过程，并分析其优缺点。
一、电热水器的基本工作原理电热水器的基本工作原理是利用电能产生热能，将冷水加热成为热水。
其主要组成部分包括发热体、控制系统和水箱。
1. 发热体：发热体是电热水器中负责产生热能的元件，通常采用镍铬合金丝或管作为发热材料。
当电流通过发热体时，由于电阻的存在，电能被转化为热能，使得发热体升温并将其传递给水。
2. 控制系统：控制系统由温控器、热保护器和电路板等组成，用于监测和控制水温的稳定性和安全性。
温控器可以根据用户设定的温度要求对发热体进行开关控制，当水温低于设定温度时，温控器发出指令让电流通过发热体；反之，当水温达到设定温度时，温控器则切断电流。
热保护器用于监测水箱内部温度，当温度过高时，热保护器会发出警报信号，防止发生过热事故。
电路板是控制系统的“大脑”，负责处理各个指令和信号的传递。
3. 水箱：水箱是电热水器中承装水的容器，一般由不锈钢或塑料制成。
水箱内的冷水通过进水管道进入，并与发热体接触以达到加热的目的。
加热后的热水会储存在水箱中，通过出水管道输出供使用。
二、电热水器的加热过程电热水器的加热过程主要包括冷水进入、加热、热水储存和热水输出等步骤。
1. 冷水进入：冷水进入水箱通过进水管道，一般通过水龙头的开关控制。
2. 加热：当用户需要加热水时，温控器发出指令，电流通过发热体进行加热。
发热体的升温使得接触其的水也温度上升，从而实现冷水向热水的转化。
3. 热水储存：加热后的热水储存在水箱中，通过水箱的保温功能，可以有效地保持水温，等待用户使用。
4. 热水输出：当用户需要使用热水时，打开水龙头的热水开关，热水会通过出水管道输出。
三、电热水器的优缺点电热水器作为一种常见的热水供应设备，其具有以下优缺点：1. 优点（1）安装方便：电热水器体积较小，可以方便地安装在家庭厨房或浴室等较为狭小的空间，不需要额外的热水供应系统。
燃气热水器的工作原理与内部结构
燃气热水器的工作原理与内部结构
燃气热水器的工作原理是利用燃气燃烧产生的热量加热水流，从而提供热水。
燃气热水器的内部结构主要包括燃烧腔、换热器、水路系统和控制系统。
1. 燃烧腔：燃气热水器的燃烧腔负责燃烧燃气，通常包括燃气阀门、点火装置、燃气喷嘴和燃烧室。
燃气进入燃烧室后经过点火装置点燃，产生火焰。
2. 换热器：燃气热水器的换热器负责将燃烧产生的热量传递给流经的水流，实现水的加热。
通常有双层换热器，燃气在外层管道中燃烧，水流在内层管道中流动，通过燃烧产生的热量传递给水流。
3. 水路系统：燃气热水器的水路系统负责供水和排放热水。
通常包括供水管道、热水出口、冷水进口、热水水路和冷水水路等。
冷水进入冷水水路，经过内层管道，同时热水从外层管道流出，供应给使用者。
4. 控制系统：燃气热水器的控制系统负责监控和控制燃气热水器的运行。
通常包括点火控制、温度控制和安全保护等功能。
燃气热水器的控制系统能够自动检测和调整燃气燃烧和水的温度，保证热水的稳定供应，并具备过热保护、压力保护等安全功能。
总之，燃气热水器通过燃烧燃气产生热量，利用换热器将热能传递给水流，通过
水路系统供应热水，通过控制系统实现自动控制和保护，从而实现热水的加热和供应。
家用燃气热水器结构、工作原理、配件介绍、常见故障处理
检查方法：打开热水阀门，在风机转动后，报故障之前使用万用表检查点火器连接线的输入电压是否正常；如电 压正常，还可以拔下点火针的连接线，线头放在距离水箱/燃烧器等金属部位3-5毫米处，开水后目测线头和金属 之间的电火花是否正常。
主要配件-变压器
名称
功能参数
变压器
老款机型有单独的变压器，新款机型变压器集成在主板上面。 主要功能：给其他配件（如风机、脉冲等）提供合适的工作电压。 常见问题： 输出电压不对或无电压输出，导致机器不能正常工作。
水流量传感器
启动流量是3升/分钟），则主板不会供电给其他配件，机器开水无 反应。
常见问题：
1、水流转子卡滞，机器开水无反应； 2、霍尔元件损坏，没有水流量信号反馈给主板，机器开水无反应。
检查方法： 大部分水流量传感器霍尔件有三根线，红黑线是由主板供电给霍尔件，黄黑线是由霍尔件反馈脉冲信号给主板。 （不同品牌商产品的连接线颜色、电压会有不同） 正常情况下，机器通电状态时，使用万用表检查水流量霍尔件的红黑线之间应有DC5/12V电压输入；在有水流通 过时，黄黑线应有DC2.5V左右的脉冲电压输出（指针式万用表检测不了）。
否正常
第十二步
风机后清扫， 机器结束工作
第八步
主板计算 调整比例阀、直流
风机供电电压
第十一步
主板停止供电给 比例阀组件，机
器停止燃烧
第九步
水温达到设置温度
第十步
关掉出水阀 水流量传感器信
号停止
工作原理-冷凝型燃气热水器
冷凝型燃热多了一个冷凝换热 器，可以利用高温烟气的热量 对冷水进行预热，热效率高， 节能环保。 排烟温度低，烟管安装时可以 内低外高； 机器下方会有一个冷凝排水口， 需安装包装箱内的冷凝排水管 至地漏。

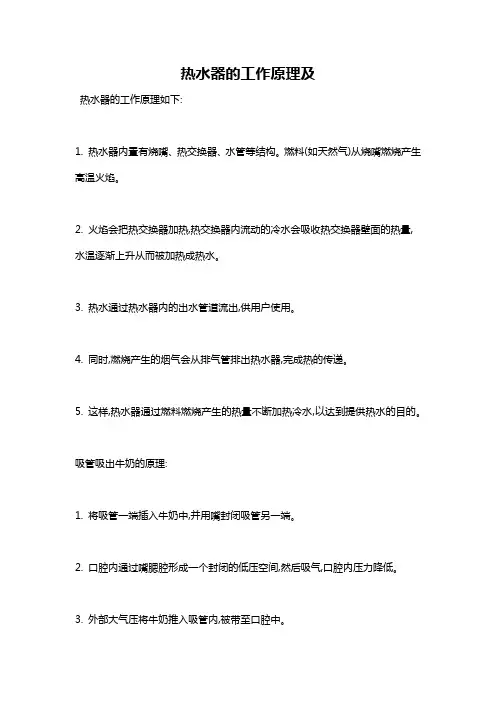

热水器的工作原理及
热水器的工作原理及
热水器的工作原理如下:
1. 热水器内置有烧嘴、热交换器、水管等结构。
燃料(如天然气)从烧嘴燃烧产生高温火焰。
2. 火焰会把热交换器加热,热交换器内流动的冷水会吸收热交换器壁面的热量,水温逐渐上升从而被加热成热水。
3. 热水通过热水器内的出水管道流出,供用户使用。
4. 同时,燃烧产生的烟气会从排气管排出热水器,完成热的传递。
5. 这样,热水器通过燃料燃烧产生的热量不断加热冷水,以达到提供热水的目的。
吸管吸出牛奶的原理:
1. 将吸管一端插入牛奶中,并用嘴封闭吸管另一端。
2. 口腔内通过嘴腮腔形成一个封闭的低压空间,然后吸气,口腔内压力降低。
3. 外部大气压将牛奶推入吸管内,被带至口腔中。
4. 松开对吸管的封闭,牛奶在口腔内压力的作用下被排出。
5. 重复上述步骤,利用压力差原理完成牛奶通过吸管的输送。
电热水器架构原理及各部件的功能的细解
电热水器细解一、电热水器的架构原理1、电热水器产品结构简图：2、电热水器产品工作原理：储水式电热水器贮满水通电后，电热水器内的电热管将电热水器内胆内的水加热，当加热到所设定的温度时电路自动断开，电热管停止加热，整机处于保温状态。
当内胆内水温降低到某一温度时，电热管再次通电加热,这种状态循环往复，以便电热水器始终有热水可用。
主要可分为水路和电路两部分：1、水路部分：进水通过安全阀单向（只能进水，不能出水）进入水箱内胆，下方进水口靠近水箱底部，其进水口上方有一挡板，使进入的冷水存在底部，防止冷水冲入上部影响热水水温，出水口在内胆上部，热水比冷水轻，在水的上部分，热水出水口也在此处，所以出水总是热的，要使热水流出，必须进入冷水，增加内胆内水压，热水才能被挤流出。
关闭进水口，即使内胆存满热水也不会流出。
流出的高温热水，通过调节混水阀，使之出水温度适合使用要求。
2、电路部分：电路的主要作用是对冷水加热至设定温度。
电热水器的加热通过电热管来进行，温度的设定则通过调节温控器进行，电热水器将电能转换成热能，传给被加热的媒体（水），水达到预定温度时，温控器会自动断电，停止加热。
一段时间后，当水温比设定温度下降5℃左右时，温控器会重新工作，继续恢复加热至设定温度，如此反复工作。
电气原理图见图。
二、电热水器零部件工作原理1.内胆：内胆是热水器的核心部件，直接影响热水器的安全性能、使用性能和工作寿命。
2.镁棒主要作用在于保护电热棒，电加热棒在加热时容易与水里面的矿物质发生反应，从而减少加热棒的使用寿命。
工作原理：由于镁的活性大于加热棒的铁或铜，因此通过镁棒的作用，使水里面的矿物质先与镁棒反应。
镁是电化学序列中电位最低的金属，生理上无毒。
因此，用来制成镁棒保护内胆非常理想。
镁棒的大小直接关系到保护内胆时间的长短和保护效果的大小，镁棒越大，保护效果越好，保护时间越长。
3.防电墙：就是利用了水本身所具有的电阻（如国标规定自来水在15℃时电阻率应大于1300Ω），通过对热水器内通水管材质的选择（绝缘材料），管径和距离的确定形成“隔电墙”。
图解燃气热水器的结构与工作原理
图解燃气热水器的结构与工作原理一、家用燃气快速热水器的结构：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。
典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。
家用燃气快速热水器结构图（平衡式）1、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。
②排气筒应由不可燃、耐热、耐腐蚀材料制成。
③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。
2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置2、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔3、热交换器（俗称水箱）4、水控、气控装置5、水气联动装置二、燃气热水器水气联动装置结构原理:水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。
水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。
家用快速燃气热水器水气联动装置图1、水控、气控装置1）、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。
2）、水控装置是控制水流量的装置，又称水温调节阀。
2、水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
电热水器工作原理
电热水器工作原理电热水器是现代家庭中常见的热水供应设备，它通过电能转化为热能，为我们提供舒适的热水。
下面，我们将深入探讨电热水器的工作原理。
一、电热水器的基本构造电热水器主要由储水槽、电加热元件、温控系统和安全保护装置等组成。
1. 储水槽：储水槽是电热水器的容器，用于储存冷水和热水。
它通常由不锈钢或陶瓷等材料制成，具有良好的导热性能和耐腐蚀性。
2. 电加热元件：电加热元件是电热水器的核心部件，它负责将电能转化为热能。
电加热元件通常采用镍铬合金丝制成，铺设在储水槽周围，以保证热能能够有效地传递给水。
3. 温控系统：温控系统用于监测和控制水温，确保水温在设定范围内稳定运行。
温控系统通常由温度传感器、控制电路和显示装置组成。
4. 安全保护装置：安全保护装置是为了防止电热水器发生意外故障而设计的。
常见的安全保护装置有过温保护装置、干烧保护装置和漏电保护装置等。
二、电热水器的工作原理电热水器的工作原理可以简单概括为加热、储存和供应三个过程。
1. 加热过程：当用户需要热水时，打开水龙头，自来水进入储水槽。
同时，温控系统检测到水温低于设定温度，发出指令让电加热元件开始工作。
电加热元件通过电阻加热的方式将电能转化为热能，使储水槽内的水温逐渐升高。
2. 储存过程：当水温达到设定温度时，温控系统会通过控制电路停止电加热元件的工作，并保持水温在设定范围内。
此时，热水储存在储水槽中，等待用户使用。
3. 供应过程：当用户打开水龙头时，冷水通入储水槽，并将热水推向水龙头，供应给用户。
同时，温控系统会监测水温，并根据用户的需求调整电加热元件的工作状态，以保持稳定的热水供应。
三、电热水器的优缺点电热水器作为一种常见的热水供应设备，具有以下优缺点：1. 优点：（1）安装方便：电热水器不需要额外的燃气管道，只需接通电源即可使用，安装简便。
（2）温度调节范围广：根据用户需求，电热水器能够提供不同温度的热水，满足不同需求。
（3）占用空间小：电热水器体积较小，不占用太多空间，适合小型家庭使用。
热水器的内部结构原理讲解
热水器的内部结构原理讲解
热水器通常由加热元件、控制器、水箱和安全保护装置组成。
1. 加热元件：热水器的加热元件可以是电加热管、燃气燃烧器或太阳能集热器等。
电加热管通常在热水器内部加热水箱的底部，通过电流通过电阻丝产生热量，将水加热至设定温度。
2. 控制器：控制器用于控制热水器的工作状态。
它会监测水温，当水温低于设定温度时，控制器会打开加热元件，水温达到设定温度后，控制器会关闭加热元件。
3. 水箱：水箱是热水器的水贮存器。
热水会从自来水管进入热水器的水箱中，然后通过加热元件进行加热。
水箱通常由绝热材料包裹，以保持水温的稳定。
4. 安全保护装置：为了保护热水器的安全使用，热水器通常还配备了一些安全保护装置。
例如，温度限制器会监测水温，当水温超过设定的安全温度时，会自动切断加热元件的电源。
压力阀则用于防止水箱压力过高，当水压过大时会自动释放压力。
热水器的工作原理如下：
1. 当用户需要热水时，控制器会检测到冷水进入水箱，并监测水温。
如果水温低于设定温度，控制器会打开加热元件。
2. 加热元件开始工作，通过加热水箱内的水来提高水温。
加热元件会根据控制器的指令加热一段时间，然后停止加热。
3. 当水温达到设定温度后，控制器会关闭加热元件，停止加热。
4. 用户打开热水龙头时，热水会从水管中流出，用户可以取得需要的热水。
需要注意的是，不同类型的热水器可能有不同的结构和工作原理，以上只是一种常见的热水器内部结构和工作原理的简要介绍。
