雨水收集规范
雨水收集系统设计规范
雨水收集系统设计规范1. 引言雨水收集系统是一种可持续利用雨水资源的系统，可以减轻对自来水的依赖，节约水资源。
本文档旨在提供雨水收集系统设计的规范，以确保系统的安全性和有效性。
2. 设计原则在设计雨水收集系统时，应遵循以下原则：- 可持续性：系统应具有长期可持续的设计，以确保雨水资源的可持续利用。
可持续性：系统应具有长期可持续的设计，以确保雨水资源的可持续利用。
- 安全性：系统设计应考虑到水质安全和卫生要求，确保收集到的雨水符合可用于特定用途的标准。
安全性：系统设计应考虑到水质安全和卫生要求，确保收集到的雨水符合可用于特定用途的标准。
- 适应性：系统应能够适应不同地区的降水情况和用水需求，以提供最大的利用效益。
适应性：系统应能够适应不同地区的降水情况和用水需求，以提供最大的利用效益。
- 简洁性：系统设计应简洁实用，易于安装和维护。
简洁性：系统设计应简洁实用，易于安装和维护。
3. 设计要求设计雨水收集系统时，应满足以下要求：3.1 收集面积收集面积应根据预期的雨水收集量和用水需求进行合理计算。
收集面积可以包括屋顶、道路、露台等。
3.2 雨水收集设备选择合适的雨水收集设备，例如雨水桶、雨水收集槽等。
设备应具有耐久性、可靠性和适应不同降水条件的功能。
3.3 过滤和处理雨水收集系统应包括适当的过滤和处理措施，以确保收集到的雨水符合特定用途的水质标准。
常见的过滤和处理方法包括滤网、沉淀池、UV消毒等。
3.4 存储和分配设计合适的雨水存储和分配系统，确保收集到的雨水能够方便地供给特定用途，如冲厕、浇灌等。
存储和分配系统应具有稳定的水流控制和合理的容量规划。
3.5 安全措施为了确保雨水收集系统的安全运行，应考虑安全措施，如防冻措施、防止污染和意外溢出的控制措施等。
4. 系统维护为了保证雨水收集系统的长期有效性和安全性，应进行系统的定期维护和检查。
维护工作包括清洁收集面积、检查设备和管道的损坏情况、清理和更换过滤器等。
排水工程中的雨水收集系统规范要求
排水工程中的雨水收集系统规范要求在排水工程中，雨水收集系统的规范要求是非常重要的，它涉及到环境保护、水资源管理等方面。
本文将从雨水收集系统的设计要求、建设要求以及维护要求等方面进行论述，以帮助读者了解并掌握排水工程中雨水收集系统的规范要求。
一、设计要求在雨水收集系统的设计中，需要考虑以下几个方面的要求：1.系统容量要求：根据地区的平均降雨量、雨水径流系数以及目标收集利用雨水的需求量，合理确定雨水收集系统的容量。
2.系统安全要求：保证雨水收集系统在频繁降雨等恶劣天气条件下的正常运行和排放，确保排水系统的稳定性和安全性。
3.系统材料要求：采用防腐材料、耐长期阳光暴晒材料，确保雨水收集系统的长期可靠性和耐用性。
4.系统防渗漏要求：采用防渗漏措施，确保雨水不会渗漏进入排水管道或周围土壤中，防止地下水污染和地基沉降等问题。
二、建设要求在雨水收集系统的建设中，需要遵循以下要求：1.合法合规：按照相关法律法规和标准要求进行设计、施工和验收，确保工程的合法合规，避免违法违规行为。
2.合理布局：根据地形、用地状况以及雨水收集的需求，在合适的位置设置雨水收集设施，并合理布置管道和沉淀池等构筑物。
3.工程质量：在建设过程中遵循工程质量管理要求，确保施工质量符合设计要求，防止因质量问题导致的雨水收集系统故障或事故。
4.环境保护：在建设过程中采取环保措施，控制施工噪音、扬尘等污染物的排放，保护周边的自然环境和生态系统。
三、维护要求雨水收集系统的维护是确保其长期正常运行的关键，需要进行以下方面的维护：1.定期检查：定期检查雨水收集设施及其附属设备的运行状况，发现问题及时处理，确保设备的正常运行。
2.清洁维护：定期清洁水路和沉淀池等设施，清除堵塞物，防止影响雨水收集效果和系统的排水功能。
3.维修更换：根据设备的使用寿命和损耗情况，及时进行设备的维修或更换，确保设备始终处于良好的工作状态。
4.记录管理：建立雨水收集系统的档案管理制度，记录维护情况、异常事件及处理过程等信息，为后续管理提供参考。
给排水工程中的雨水收集规范要求
给排水工程中的雨水收集规范要求随着城市建设和环境保护意识的增强，雨水的回收利用越来越受到人们的关注。
在给排水工程中，雨水收集规范要求的制定和执行，不仅能有效利用雨水资源，还能减轻城市排水系统的负荷，达到节约用水和保护环境的目的。
本文将介绍给排水工程中的雨水收集规范要求。
一、雨水收集系统设计1. 雨水收集系统的规模和设计原则在给排水工程中设计雨水收集系统时，需要综合考虑雨水的降水量、径流系数、收集面积等因素，确定系统的规模和设计原则。
一般来说，规模较大的城市应采用城市雨水综合利用系统，而规模较小的社区或建筑物可以采用独立的雨水收集系统。
2. 雨水收集设施的布局和选材要求雨水收集设施的布局应考虑到雨水的收集、储存和利用环节。
按照规范要求，雨水收集设施的选材要求应具备一定的强度和耐腐蚀性，以保证系统的长期稳定运行。
二、雨水收集设备要求1. 雨水收集设备的设计和安装要求在给排水工程中，雨水收集设备的设计和安装要求包括雨水收集装置、滤池、储水设备等方面。
设计时需按照工程要求进行严格计算，确保设备的功能和性能符合规范要求；安装时需注意设备的位置和布局，确保设备的正常运行，并便于维护和清洁。
2. 雨水收集设备的维护和管理要求为了确保雨水收集设备的正常运行，需要进行定期的维护和管理。
按照规范要求，维护和管理工作包括设备的清洁、检修、更换等方面，以保证设备的良好状态和寿命。
三、雨水收集水质要求1. 雨水的净化要求雨水经过收集后，需要经过一系列净化处理，以满足使用要求。
具体的净化要求包括去除悬浮物、重金属、有机物等对人体健康有害的物质，确保雨水的水质符合规范要求。
2. 雨水的利用要求雨水的利用方式多种多样，根据不同的利用需求，对雨水的水质要求也不同。
例如，用于灌溉的雨水要求较低，而用于饮用或生活用水的雨水则有更高的水质要求。
四、雨水收集系统的监测和评估为了及时发现和修正雨水收集系统存在的问题，需要进行监测和评估工作。

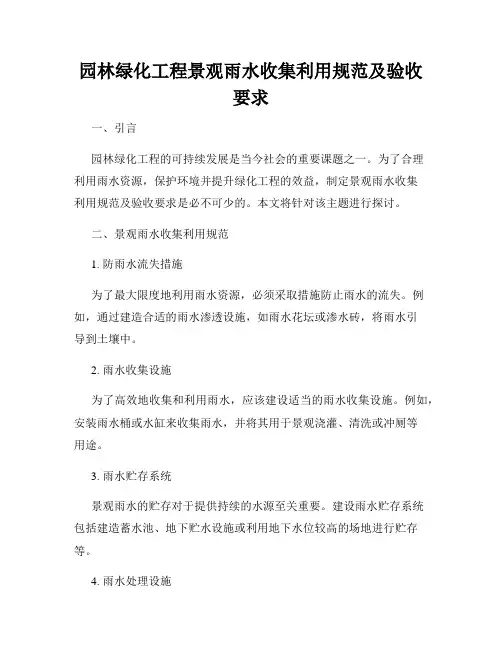

园林绿化工程景观雨水收集利用规范及验收要求
园林绿化工程景观雨水收集利用规范及验收要求一、引言园林绿化工程的可持续发展是当今社会的重要课题之一。
为了合理利用雨水资源，保护环境并提升绿化工程的效益，制定景观雨水收集利用规范及验收要求是必不可少的。
本文将针对该主题进行探讨。
二、景观雨水收集利用规范1. 防雨水流失措施为了最大限度地利用雨水资源，必须采取措施防止雨水的流失。
例如，通过建造合适的雨水渗透设施，如雨水花坛或渗水砖，将雨水引导到土壤中。
2. 雨水收集设施为了高效地收集和利用雨水，应该建设适当的雨水收集设施。
例如，安装雨水桶或水缸来收集雨水，并将其用于景观浇灌、清洗或冲厕等用途。
3. 雨水贮存系统景观雨水的贮存对于提供持续的水源至关重要。
建设雨水贮存系统包括建造蓄水池、地下贮水设施或利用地下水位较高的场地进行贮存等。
4. 雨水处理设施处理雨水是确保该资源符合使用标准的关键步骤。
进行初步处理以去除悬浮物、砂石等杂质，并采用适当的过滤和消毒方法来确保雨水的卫生。
5. 雨水利用方案制定合理的雨水利用方案对于景观的可持续发展至关重要。
根据实际情况，制定系统的规划，包括选择合适的雨水利用方式，如景观浇灌、地下蓄水或灌溉农田等。
三、景观雨水收集利用验收要求1. 设计规划景观雨水收集利用规范的验收要求包括完整的设计规划文件，涵盖景观雨水收集和利用方案的设计、布局和施工方案等。
2. 施工质量景观雨水收集利用设施的施工质量是验收的重要考量因素。
必须确保设备安装正确、连接紧密，并且有良好的无渗漏性能。
3. 设备运行效果验收过程中，对设备的运行效果进行评估非常重要。
设备应按照设计要求，有效地收集和利用雨水，并保持正常和稳定的运行状态。
4. 水质检测进行水质检测是评估雨水处理设施是否达到要求的重要手段之一。
需要对处理后的雨水进行细致的水质检测，确保其符合相关的卫生和环保标准。
5. 防护措施在验收过程中，还应对景观雨水收集利用设施进行防护措施的检查。
例如，确保设备的安全和可靠性，以及配套的防护设施的完善性。

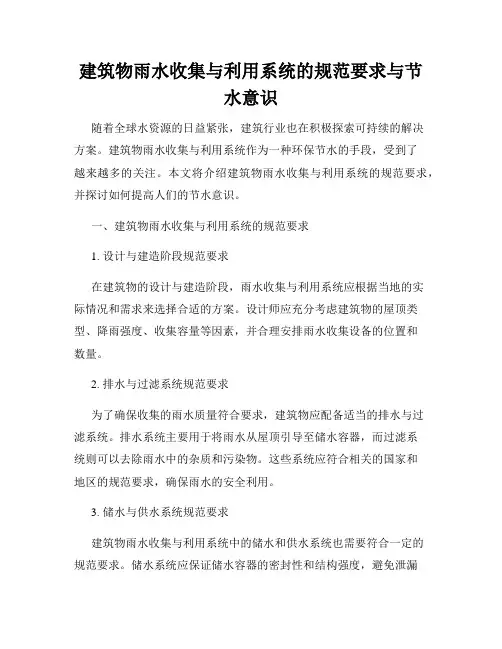

建筑物雨水收集与利用系统的规范要求与节水意识
建筑物雨水收集与利用系统的规范要求与节水意识随着全球水资源的日益紧张，建筑行业也在积极探索可持续的解决方案。
建筑物雨水收集与利用系统作为一种环保节水的手段，受到了越来越多的关注。
本文将介绍建筑物雨水收集与利用系统的规范要求，并探讨如何提高人们的节水意识。
一、建筑物雨水收集与利用系统的规范要求1. 设计与建造阶段规范要求在建筑物的设计与建造阶段，雨水收集与利用系统应根据当地的实际情况和需求来选择合适的方案。
设计师应充分考虑建筑物的屋顶类型、降雨强度、收集容量等因素，并合理安排雨水收集设备的位置和数量。
2. 排水与过滤系统规范要求为了确保收集的雨水质量符合要求，建筑物应配备适当的排水与过滤系统。
排水系统主要用于将雨水从屋顶引导至储水容器，而过滤系统则可以去除雨水中的杂质和污染物。
这些系统应符合相关的国家和地区的规范要求，确保雨水的安全利用。
3. 储水与供水系统规范要求建筑物雨水收集与利用系统中的储水和供水系统也需要符合一定的规范要求。
储水系统应保证储水容器的密封性和结构强度，避免泄漏和破裂的风险。
供水系统则应设计合理，确保雨水能够有效供应给建筑物的各个用水设备。
4. 运行与维护规范要求建筑物雨水收集与利用系统的运行与维护也需要遵循相应的规范要求。
定期进行系统的检查和维修，确保设备的正常运行和有效利用。
此外，建筑物的使用者也需要接受相关的培训，了解系统的操作方法，以保证系统的长期可持续运行。
二、节水意识的提高除了规范要求外，提高人们的节水意识也是建筑物雨水收集与利用系统的关键。
以下是几种提高节水意识的方法：1. 教育与宣传通过开展节水教育和宣传活动，让更多的人了解雨水收集与利用系统的优势和重要性。
学校、社区和媒体等可以发挥重要作用，普及相关知识，提高公众对节水意识的认知水平。
2. 制定节水政策和法规政府部门可以制定相关的节水政策和法规，鼓励建筑物业主和使用者安装和使用雨水收集与利用系统。
此外，为采用雨水收集与利用系统的建筑物提供相关的税收优惠和补贴政策，进一步推动节水意识的普及和应用。
给排水工程规范要求之雨水收集系统维护与管理
给排水工程规范要求之雨水收集系统维护与管理雨水收集系统的维护与管理是保证该系统正常运行和延长其使用寿命的关键。
合理的维护和管理措施可以确保雨水收集系统始终处于高效运行状态，从而保护环境、节约资源。
本文将介绍雨水收集系统的规范要求、维护与管理措施，以及一些常见问题的解决方法。
一、规范要求雨水收集系统的规范要求是确保系统运行安全可靠的基础。
按照相关技术标准和行业规范，雨水收集系统应满足以下要求：1. 设计合理：雨水收集系统应根据实际情况进行合理的设计，包括水箱容量、管道布置、雨水利用方式等方面。
2. 材料选用：雨水收集系统的材料应符合国家相关标准，具有耐候性、耐腐蚀性和耐久性等特点，以确保系统的长期运行。
3. 施工质量：雨水收集系统的施工应符合相关标准和规范，确保管道连接牢固、无渗漏，水箱无破损或渗漏等质量问题。
4. 安全设施：雨水收集系统应配备必要的安全设施，如防倒流装置、雨水入口过滤器等，确保水质安全和系统正常运行。
二、维护与管理措施1. 定期检查：定期检查雨水入口过滤器、水箱、管道连接等是否正常，如发现问题及时处理，确保系统的正常运行。
2. 清洁维护：定期对水箱进行清洗，清除污垢和杂质，保持水质清洁；清洁管道和雨水入口过滤器，防止堵塞。
3. 消毒处理：定期对水箱进行消毒处理，以杀死细菌和病原体，确保水质安全。
4. 能耗管理：合理管理雨水收集系统的水泵、过滤器等设备的能耗，降低运行成本，提高能源利用效率。
5. 定期维修：定期对雨水收集系统进行维修和更换老化设备，确保系统的可靠运行。
三、常见问题与解决方法1. 水质问题：定期进行水质检测，如发现水质超标或异味等问题，应立即采取相应措施，如更换过滤器、进行水质处理等。
2. 渗漏问题：如发现雨水收集系统存在渗漏问题，应及时检查并修复，以防止水资源的浪费和环境的污染。
3. 设备故障：如出现水泵故障、控制系统失灵等问题，应及时维修或更换设备，以保证系统的正常运行。
建筑行业中的雨水收集施工规范
建筑行业中的雨水收集施工规范随着全球环境问题的日益严重，雨水收集作为一种可持续的水资源利用方式，逐渐受到建筑行业的关注和重视。
为了确保雨水收集系统的安全、可靠和有效运行，建筑行业制定了一系列的雨水收集施工规范。
本文将就建筑行业中的雨水收集施工规范进行讨论。
1. 雨水收集设施的选址和设计在选址和设计方面，需要考虑雨水的入水面积、降雨量以及周围环境等因素。
选址应尽量避免受到影响，确保收集到的雨水质量良好。
设计时要考虑设备的排放位置、管道布局、容量等因素，以确保系统的顺畅运行和雨水的储存。
2. 雨水收集设备的安装和连接安装和连接雨水收集设备时，需要严格按照相关规范进行操作。
设备的安装应牢固可靠，能够承受雨水的压力和重量。
连接部分应采用密封、防漏措施，避免雨水泄漏和浪费。
3. 雨水收集管道与水箱的布置在雨水收集系统中，管道和水箱的布置至关重要。
管道应有一定的坡度，以便于雨水顺利流入水箱。
水箱的位置应尽量选择阴凉、通风的地方，避免直接阳光照射，以减少水质的变质和恶臭的产生。
4. 雨水过滤与预处理为了保证收集到的雨水质量，需要进行过滤和预处理。
多采用物理过滤的方式，如设置雨水格栅，去除大颗粒的杂质。
此外，还可以考虑采用化学处理方法，如加入消毒剂，杀死病菌和微生物。
5. 雨水利用设备的安装和使用雨水利用设备的安装和使用也需要符合相关规范。
设备应符合安全标准，使用过程中要定期检查和维修，确保设备的正常运行和寿命。
同时，也应做好设备的维护工作，清理雨水沉淀物等，以保证雨水的质量。
6. 监测与维护建筑行业中的雨水收集系统需要进行定期监测和维护。
监测项目包括雨水的收集量、质量、利用效果等。
维护工作主要包括清理过滤装置、检查管道和阀门等。
及时发现问题并进行修复，可以确保系统的正常运行和雨水的可持续利用。
总结起来，建筑行业中的雨水收集施工规范涵盖了选址和设计、设备安装和连接、管道布置、雨水过滤与预处理、雨水利用设备的安装和使用，以及监测与维护等方面。
城市雨水收集系统的设计与建设管理规范
城市雨水收集系统的设计与建设管理规范随着城市化进程的加快和人们对环境保护的重视，城市雨水收集系统作为一种可持续发展的水资源利用方式，越来越受到关注。
本文将探讨城市雨水收集系统的设计与建设管理规范，旨在推动城市雨水资源的合理利用和环境保护。
一、规划与设计阶段在城市雨水收集系统的规划与设计阶段，需考虑以下几个方面：1. 需求分析：根据当地气候特点、降雨量和水资源利用需求，确定雨水收集系统的规模和设计要求。
2. 系统分析：对城市排水系统进行全面调查，确定如何将雨水收集系统与现有排水系统进行有机结合，以实现最大程度地利用雨水资源。
3. 设计原则：根据当地水资源利用政策、环保要求和技术标准，确定雨水收集系统的设计原则，包括系统的安全性、可持续性和经济性。
4. 结构设计：设计雨水收集系统的结构，包括雨水收集设施、储存设备和输送管道等。
设计过程中需充分考虑系统的稳定性、容量和水质要求。
二、建设与施工阶段在城市雨水收集系统的建设与施工阶段，需遵循以下规范：1. 材料选用：选择耐用、防腐蚀、符合环保要求的材料，确保系统的长期稳定运行，并考虑材料的可回收性。
2. 施工工艺：根据设计要求，进行施工工艺的选择和优化，保证工程质量，提高施工效率。
3. 安全措施：制定安全施工规范，加强现场管理，确保施工过程中人员安全，防止事故发生。
4. 质量控制：建立质量控制体系，对施工过程进行监督和检验，及时发现和解决质量问题，保证工程质量。
三、运行与管理阶段在城市雨水收集系统的运行与管理阶段，需重点考虑以下几个方面：1. 运行维护：建立完善的运行管理制度，包括设备巡检、水质监测、设备维护和清洁等，确保系统的正常运行。
2. 数据管理：记录和管理系统的运行数据，包括雨水收集量、水质指标等，为系统的后续优化提供依据。
3. 风险评估：定期进行风险评估，防止因自然灾害或其他原因造成系统故障或污染风险，及时采取措施进行修复或改进。
4. 利用与扩展：根据实际需要和水资源利用需求，适时对系统进行扩展或改造，实现雨水资源更广泛的利用和循环利用。
市政给排水工程中的雨水收集规范要求
市政给排水工程中的雨水收集规范要求市政给排水工程是城市建设中非常重要的一项工程，它涉及到城市生活污水和雨水的排放与处理。
其中，雨水收集是一项关键的环节，保障城市的水资源利用和环境的可持续发展。
为了确保雨水收集的规范和有效性，市政工程中有一些规范要求需要遵守。
一、雨水收集系统设计规范要求雨水收集系统设计应综合考虑以下因素：1. 降雨量和频率：设计时需参考当地气象监测数据和历史降雨记录，保证雨水收集系统能够应对不同频率和强度的降雨情况。
2. 城市土地利用规划：根据城市规划和土地利用情况，合理确定雨水收集系统的规模和布局，确保系统能够覆盖到达的地区并实现有效的水资源利用。
3. 水质要求：根据雨水收集的具体用途，设定适当的水质指标和处理要求，确保收集的雨水达到相关的水质标准。
4. 管网布局：合理规划管网布局，确保雨水能够顺利地收集和输送到相应的处理设施。
二、雨水收集系统建设和安装规范要求1. 设备选择：选择符合国家强制性标准和相关技术要求的雨水收集设备，确保设备的质量和性能稳定可靠。
2. 施工质量：施工过程中要符合相关标准和规范，确保雨水收集系统的安装质量达到设计要求。
3. 排水管道：排水管道的设计和安装应满足排放大水量的需要，保证雨水能够快速、稳定地排出。
4. 雨水贮存容量：根据降雨频率和用水需求，确定合适的雨水贮存容量，确保系统能够持续稳定地供水。
三、雨水收集系统运维和管理规范要求1. 定期维护：定期检查和维护雨水收集系统，确保设备和管道的正常运行和功能。
2. 水质监测：对收集的雨水进行定期的水质监测，保证雨水的合格水质。
3. 维修和更换：及时发现和修复雨水收集设备和管道的故障，确保系统的可用性。
4. 废水处理：对于雨水收集过程中可能产生的废水，应根据要求进行相应的处理和处置，确保不对环境造成污染。
综上所述，市政给排水工程中的雨水收集规范要求涉及到系统设计、设备选择、施工安装、运维管理等多个方面。
只有确保规范执行，才能保证雨水的有效收集和利用，提高城市水资源利用效率，实现可持续发展。
建筑物雨水收集系统的规范要求与应用案例
建筑物雨水收集系统的规范要求与应用案例随着世界人口的增加和城市发展的加快，建筑物雨水收集系统被广泛应用于城市水资源管理和环境保护中。
本文将介绍建筑物雨水收集系统的规范要求，并给出一些应用案例，以展示其在实际建设中的有效性和可行性。
一、建筑物雨水收集系统规范要求1. 设计与布局要求建筑物雨水收集系统的设计应根据当地的气候特点、降雨情况、建筑形态和用途等因素进行合理规划。
雨水收集面积的确定应考虑到建筑物的屋面、道路和其他可能用于收集雨水的场地。
同时，系统的布局应尽量减少管道长度，提高系统的运行效率。
2. 雨水收集设施要求建筑物雨水收集系统的设施包括收集面、沉淀池、过滤器、水泵和储存设备等。
这些设施应具备耐用性、可靠性和易于维护的特点。
收集面应具备较好的防水性能，并且不会对收集到的雨水造成污染。
沉淀池和过滤器应能有效去除雨水中的杂质和污染物，确保储存的雨水达到可再利用的标准。
3. 雨水利用要求建筑物雨水收集系统收集到的雨水可以用于冲洗厕所、灌溉植物、消防应急等多个领域。
在利用雨水时，应制定相关的管理措施，确保水质达到卫生要求，避免引起交叉感染和疾病传播。
同时，应合理利用雨水资源，避免浪费。
二、建筑物雨水收集系统应用案例1. 某商务大厦的雨水收集系统该商务大厦位于中心城区，建筑面积达到数万平方米。
其雨水收集系统采用屋面和庭院的收集面，通过沉淀池和过滤器去除杂质和污染物。
收集到的雨水经过净化处理后，用于冲洗厕所和灌溉绿化景观。
该系统的规划和设计充分考虑到了建筑物用水需求和降雨情况，实现了雨水的高效利用。
2. 某住宅小区的雨水收集系统该住宅小区位于山区，周边环境优美且降雨充沛。
由于自来水供应不稳定，该小区采用雨水收集系统解决居民的日常用水问题。
系统通过屋面和道路的收集面收集雨水，并经过过滤和消毒处理后供居民使用。
这一系统不仅解决了水资源紧缺的问题，也减轻了当地水资源的压力。
三、结论建筑物雨水收集系统作为一种可持续发展的水资源管理手段，已经在实际建设中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雨水收集规范【篇一：雨水口布置要求】城市道路设计规范 cjj 37-90第１２．１．４条雨水口的设置规定如下：一、道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处均应设置口。
道路低洼和易积水地段应根据需要适当增加雨水口。
二、雨水口型式有平箅式、立式和联合式等。
平箅式口有缘有平箅式和地面平箅式。
缘石平箅式雨水口适用于有缘石的道路。
地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。
立式雨水口有立孔式和立箅式，适用于有缘石的道路。
其中立孔式适用于箅隙容易被杂物堵塞的地方。
联合式口是平箅与立式的综合形式，适用于路面较宽、有缘石、径流量较集中且有杂物处。
三、口的泄水能力，平箅式口约为２０ｌ/ｓ，联合式雨水口约为３０ｌ/ｓ。
大雨时易被杂物堵塞的雨水口泄水能力应乘以０．５～０．７的系数。
多箅式口、立式雨水口的泄水能力经计算确定。
四、平箅式口的箅面应低于附近路面３～５ｃｍ，并使周围路面坡向雨水口。
立式雨水口进水孔底面应比附近路面略低。
雨水口井的深度宜小于或等于１ｍ。
冰冻地区应对井及其基础采取防冻措施。
在泥沙量较大的地区，可根据需要设沉泥槽。
五、雨水口连接管最小管径为２００ｍｍ。
连接管坡度应大于或等于１０％，长度小于或等于２５ｍ，覆土厚度大于或等于０．７ｍ。
必要时口可以串联。
串联的雨水口不宜超过三个，并应加大出口连接管管径。
雨水口连接管的管基与雨水管道基础做法相同。
七、平面交叉口应按竖向设计布设口，并应采取措施防止路段的雨水流入交叉口。
厂矿道路设计规范gbj 22-87第3.5.7条口的型式和数量，应按径流量及泄水能力确定。
在道路纵断面凹处和路面低洼集水点，应设置口；在地下管线顶上，不应设置口。
在道路交叉口处，应以不发生雨水在交叉口漫流为原则，按径流趋向和等高线设计要求设置雨水口。
雨水口的间距，宜采用30～80m室外排水设计规范建筑与小区雨水利用工程技术规范5 雨水收集5．5．3 雨水口宜设在汇水面的低洼处，顶面标高宜低于地面10～20mm。
5．5．4 雨水口担负的汇水面积不应超过其集水能力，且最大间距不宜超过40m。
5．7 雨水排除5．7．2 当绿地标高低于道路标高时，宜设在道路两边的绿地内，其顶面标高应高于绿地20～50mm。
5．7．3 雨水口宜采用平算式，设置间距不宜大于40m。
5．7．2 推荐雨水口的设置位置和顶面设置高度。
绿地低于路面，故推荐雨水口设于路边的绿地内，而不设于路面。
低于路面的绿地或下凹绿地一般担负对客地来的雨水进行入渗的功能，因此应有一定容积储存客地雨水。
雨水排水口高于绿地面，可防止客地来的雨水流失，在绿地上储存。
条文中的20～50mm，是与6．1．11条要求的路面比绿地高50～100mm相对应的，这样，保证了雨水口的表面高度比路面低。
5．7．3 推荐雨水口形式和设置距离。
建设用地内的道路宽度一般远小于市政道路，道路做法也不同。
设有雨水利用设施后雨水外排径流量较小，一般采用平算式均可满足要求。
间距随雨水口的大小变化很大，比如有的成品很小，间距可减小到10多米。
核电厂总平面及运输设计规范6.5.5 场地间距，一般为30-80m;低洼和易积水地段或少雨地区,的数量,宜适当增减。
平算式，算面应低于附近地面3cm，且四周坡向雨水口。
6.5.6 城市型道路雨水口间距，宜按表6.5.6的规定设置，纵坡小于3%或雨水集流的地段，的间距要适当加密或采用横隔道路的多算雨水口。
城市型道路间距表6.5.66.5.7 应设置在集水方便并与雨水干管检查井或连接井的支管短捷处，不宜设在建筑物门口、人行道出口和地下管道顶上工业企业总平面设计规范gb 50187－93第6.4.6条，应位于集水方便、与雨水管道有良好连接条件的地段。
口的间距,宜为25～50m。
当道路纵坡大于2%时，雨水口的间距可大于50m。
其型式、数量和布置，应根据具体情况和计算确定。
当道路的坡段较短时,可在最低点处集中收水，其的数量应适当增加。
室外排水设计规范code for design of outdoor wastewater engineeringgb 50014－20064.7 雨水口4.7.1 的形式、数量和布置，应按汇水面积所产生的流量、的泄水能力及道路形式确定。
4.7.2 间距宜为25～50m。
连接管串联雨水口个数不宜超过3个。
连接管长度不宜超过25m。
4.7.3 当道路纵坡大于0.02时，雨水口的间距可大于50m，其形式、数量和布置应根据具体情况和计算确定。
坡段较短时可在最低点处集中收水，其雨水口的数量或面积应适当增加。
4.7.4 深度不宜大于lm，并根据需要设置沉泥槽。
遇特殊情况需要浅埋时，应采取加固措施。
有冻胀影响地区的深度，可根据当地经验确定。
条文说明:4.7 雨水口4.7.1 规定设计应考虑的因素。
雨水口的形式，主要有平篦式和立篦式两类。
平篦式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力。
立篦式不易堵塞，边沟需保持一定水深，但有的城镇因逐年维修道路，由于路面加高，使立篦断面减小，影响收水能力。
各地可根据具体情况和经验确定。
雨水口布置应根据地形及汇水面积确定，有的地区不经计算，完全按道路长度均匀布置，不仅浪费投资，且不能收到预期的效益。
4.7.2 规定间距和连接管长度等。
根据各地设计、管理的经验和建议，确定雨水口间距、连接管横向串联的个数和连接管的长度。
为保证路面雨水宣泄通畅，又便于维护，雨水口只宜横向串联，不应横、纵向一起串联。
对于低洼和易积水地段，雨水径流面积大，径流量较一般为多，如有植物落叶，容易造成雨水口的堵塞。
为提高收水速度，需根据实际情况适当增加雨水口，或采用带侧边进水的联合式和道路横沟。
4.7.3 关于道路纵坡较大时的设计的规定。
根据各地经验，对丘陵地区、立交道路引道等，当道路纵坡大于0.02 时，因纵坡大于横坡，雨水流人雨水口少，故沿途可少设或不设。
坡段较短 ( 一般在 300m 以内 ) 时，往往在道路低点处集中收水，较为经济合理。
4.7.4 规定的深度。
雨水口不宜过深，若埋设较深会给养护带来困难，并增加投资。
故规定深度不宜大于1m 。
雨水口深度指雨水口井盖至连接管管底的距离，不包括沉泥槽深度。
在交通繁忙行人稠密的地区，根据各地养护经验，可设置沉泥槽。
【篇二：雨水收集详细计算案例与规范集】雨水收集详细计算案例与规范集某大型企业生活区屋面雨水收集与处理 (1)雨水净化工艺 (7)雨水的收集 (13)雨水储水箱在雨水收集利用中的作用 (15)沧州化工集团的雨水收集与利用 (22)国家体育场的雨水收集与利用 (22)大型场馆雨水利用和实例 (24)开合式屋顶屋面雨水收集利用和排放 (26)水木年华?湖上组团工程的雨水收集利用工程 (28)某大型企业生活区屋面雨水收集与处理雨水的利用分间接和直接两种。
间接利用是采用多种雨水渗透设施，将雨水回灌地下，以补充地下水资源：直接利用是将雨水进行收集、贮存和净化后，水质达到《污水再生利用城镇杂用水水质标准(gb／t18920—2002)》，然后直接用于冲洗路面、绿化、洗车、冲厕等。
城市雨水利用在国外已有几十年的历史，特别是近20年来在欧洲、美国、et本、澳大利亚等许多地区和国家，对城市雨水的利用与资源化非常普遍。
目前国内对城市雨水，特别是屋面雨水的利用还处于起步阶段，只是对城市的单个大型建筑物和居民小区进行了一些工程性试验和工程设计。
而对于企业内住宅区的雨水收集利用，因其具体情况的不同，应分别加以研究。
下面以山西某大型焦化一热电厂生活区为例．就屋面雨水的收集与处理的设计方案做一介绍。
1屋面初期雨水的弃流与弃流装置屋面初期雨水中的污染物含量较高．随着径流的持续．雨水流经的物体表面被不断冲洗，污染物含量逐渐减小到相对稳定的程度。
所以，直接弃流初期雨水已成为减少收集的雨水中污染物的一个有效途径。
许多国家在雨水利用工程中．将弃流作为整个雨水收集处理工艺的预处理．为雨水的贮存和后续处理提供水质相对稳定的水源．同时，也避免收集和处理单场降雨量产生很小径流的雨水。
屋面雨水与道路雨水径流相比，屋面雨水更便于收集，水质也相对较好，易于处理，同时具有投资较省和便于管理等优点。
但屋面雨水同样存在初期雨水污染较重，应将其弃流的问题。
1．1屋面初期雨水水质由于降水淋洗了大气污染物(主要为ss、cod、硫化物、氮氧化物等)和屋面积累的大气沉积物以及屋面材料产生的污染物．致使初期雨水污染程度较高(其中，平顶沥青油毡屋面污染较重)。
屋面初期雨水中所含的主要污染物有cod、ss，还有极少量的铅、磷和氮。
同时屋面雨水可生化性差，bod：cod通常只有0．1—0．15经初期雨水弃流后的雨水水质则较稳定，如cod为8o一120mg／l，ss为2o~4omg／l，色度为10-40。
对于屋面初期雨水的弃流量，可根据试验测定或按2—3mm降水量进行计算。
本设计屋面初期雨水弃流量按3mm降水量计算，弃流后的中、后期雨水cod质量浓度可稳定在100mg／l左右，以确保获得较好的雨水水质。
．1．2初期雨水弃流装置初期屋面雨水的弃流装置目前常用的有弃流雨水池和旋流分离器两种同。
1．2．1弃流雨水池在雨落管下部设弃流雨水池，在池内设浮球控制阀。
随着池内截流的初期雨水量增加，水位不断上升，当达到设定水位的高度时，浮球阀进入池内的雨落管出口，使其完全关闭，后续雨水沿雨水收集管道，送人净化处理构筑物进行处理。
池内已收集的初期雨水，在降雨结束后打开放空阀将其排人污水管道。
放空阀也可采用电磁阀，以便于操作管理。
弃流雨水池的结构如图1所示。
雨水弃流池的容积是根据住宅楼雨落管的屋面服务面积和3mm的降水量来确定。
【篇三：雨水收集深化设计说明】项目雨水收集利用系统深化设计说明一、项目概况本项目位拟收集小区屋面、路面雨水，处理后用于绿化浇洒、道路冲洗使用。
二、雨水收集利用的价值和实用性目前，水资源的缺乏已成为世界性的问题，在传统的水资源开发方式已无法再增加水源时，回收利用雨水成为一种既经济又实用的水资源开发方式。
雨水利用是解决城市缺水和防洪问题的一项重要措施。
雨水利用就是把从自然或人工集雨面流出的雨水进行收集、集中和储存利用，是从水文循环中获取水为人类所用的一种方法。
雨水利用将会为解决未来水资源短缺问题做出重要贡献。
三、雨水收集利用的设计依据、原则3.1设计依据1、设计院提供的基础数据2、中华人民共和国建设部颁布的：gb50400-2006 建筑与小区雨水利用工程技术规范 gb50015-2003建筑给水排水设计规范（2009年版） gb500336-2002 建筑中水设计规范 gb50555-2010 民用建筑节水设计标准 gb50318-2000 城市排水工程规划规范 gb50014-2006 室外排水设计规范gb/t50085-2007喷灌工程技术规范《建筑与小区雨水利用工程技术规范实施指南》 3.2设计原则采用技术可靠、效果稳定的处理工艺和设备，尽量采用新技术、新材料，实用性和先进性兼顾，以使用可靠为主；处理系统运行应有较大的灵活性和调节余地，以适应水质、水量的变化；管理、运行、维修方便，尽量考虑操作自动化，减少操作劳动强度。
