装订机打不透孔的原因及解决方法
常见的打孔机故障及解决方法
常见的打孔机故障及解决方法打孔机在日常办公和文档处理中扮演着重要的角色。
然而，经常使用的打孔机有时会出现故障，给工作效率带来不便。
本文将介绍一些常见的打孔机故障，并提供解决方法。
首先，最常见的问题之一是打孔机打孔不准确。
这可能会导致纸张撕裂、打孔在错误的位置或没有完全打穿纸张。
解决这个问题的方法有几种。
首先，确保使用适合的孔距和孔径。
不同型号的打孔机具有不同的孔距和孔径要求。
使用错误的孔距或孔径可能导致打孔不准确。
其次，检查打孔机上的刀片是否钝化或损坏。
刀片应该是锋利的，以确保准确而干净的打孔。
如果刀片钝化或损坏，需要更换新的刀片。
最后，确保打孔机的底座平稳。
不稳定的底座可能使打孔不准确。
调整底座或寻找更稳定的表面来放置打孔机。
其次，打孔机堵塞是另一个常见的问题。
当纸屑或其他杂物堵塞打孔机时，打孔过程会受阻。
解决这个问题的方法是定期清理打孔机。
首先，将打孔机上的纸屑容器取下。
然后，使用刷子或抖动纸张的方式，将纸屑从打孔机中清除。
确保清理完毕后，将纸屑容器重新安装到打孔机上。
此外，还可以在使用前将打孔机翻转，轻轻拍打一下，以确保其中的杂物尽可能地排出。
第三，打孔机打孔阻力过大也是常见的问题。
在打孔过程中，如果你感觉打孔的阻力非常大，甚至有时需要用力，那么可能是因为打孔机的刀片或机械部件出现问题。
首先，确认打孔机的刀片是否钝化，如果需要，更换新的刀片。
此外，确保机械部件运行正常。
可能需要添加润滑油或进行维修来修复故障机械部件。
如果以上方法无法解决，建议找专业维修人员进行检修。
最后，打孔机的底座滑动或不稳定也经常会导致故障。
打孔机在工作过程中需要保持稳定，以确保准确的打孔。
首先，检查底座的表面是否光滑。
如果底座表面不平坦，可以使用砂纸或其他工具将其修整。
其次，确保底座与桌面或工作台之间有足够的摩擦力。
你可以放置一块防滑垫或垫片来增加摩擦力。
此外，确保底座上的螺丝紧固。
如果螺丝松动，可以使用螺丝刀将其拧紧。
WL-系列自动打孔装订机-万隆装订机
WL-50Ⅱ自动打孔装订机维修手册天津新技术产业园区万隆金融技术设备有限公司《WL-50自动打孔装订机维修手册》对机器使用过程中可能出现的故障及排除方法做了详细的说明，为装订机的维护及维修作了一般性的指导，如遇故障不能有效排除时，请及时与我公司联系。
拆装机器外壳步骤1、松开工作台紧固螺钉，取下工作台。
2、松开挡板镙钉，取下挡板。
3、松开压把紧固螺钉，取下压把。
4、按住“下降”键将钻刀置于最下位，关掉电源开关，拔掉电源线。
5、卸下后盖板，拆下线路板与控制面板相联的12排插线。
6、拆下外壳固定螺钉，托起外壳后端并向前倾斜，取下外壳。
7、拆下左侧板、右侧板。
至此，机器外罩拆卸完毕，可进行调试及各种故障的检修。
二、安装机器外罩的步骤：1、按住“下降”键将钻刀置于最下部，关掉电源开关，拔掉电源线。
2、安装左侧板、右侧板。
3、安装外壳。
4、将控制面板的12排线插入线路板插座。
5、安装压把。
6、安装挡板。
7、安装工作台。
机器外罩安装完毕。
常见故障及排除方法机器主要部分结构及名称见附图一。
一、钻刀旋转时摆动大钻刀已弯曲，需更换新钻刀。
二、钻孔不透钻刀未钻透被装订物而自动返回，可能是由下列原因造成的：（一）堵屑当钻刀出现堵屑时，可从以下几方面着手排除故障：1、钻刀堵屑将钻刀卸下，装入磨刀器套筒内，旋紧紧固螺钉，用顶料器将纸屑排出。
2、钻刀轴套内堵屑卸下钻刀，用长柄细改锥从钻刀轴套底部向上推，将其内部堆积的纸屑全部顶出。
3、法兰套内堵屑因排屑管道的堵塞而引起，排除堵屑即可恢复工作。
4、接屑盒积满纸屑而未及时清理，从而引起排屑管道的堵塞。
5、非正常操作造成堵屑：（1）被装订的纸张边缘码放不整齐、钻孔距纸边太近、两钻孔位置相交叠、在已钻孔或已装订位置上再次钻孔等情况下，会钻出一些非整圆的纸屑堵塞钻刀。
（2）在带有粘性（涂有胶水或糨糊的、不干胶纸等）或附胶膜的纸张上打孔后，未及时清除钻刀内的纸屑。
（3）装订物中夹杂有穿线、金属针等非纸张异物。
汇金HJ-50BE自动装订机常见问题处理
汇金HJ-50BE自动装订机常见问题处理
现象检查要点措施
钻孔不到位，返回时报警
灯亮，回到原位后灯灭钻头空腔内是否堵有纸屑
打开防护罩，拆下钻
头，清理钻头空腔及
钻套内纸屑
纸张中是否混有金属制品
检查纸张中是否混有订书针、回形针或其它金
属物并去除
钻头是否变钝
更换钻头
钻头上部出屑是否通畅
按【下降】键使钻孔
电机下行2-3cm，打开
钻头上部观察窗口，
清理窗内纸屑。
钻孔正常，返回时指示灯
亮橡胶垫当前位置已不再适宜使用
请将橡胶垫旋转60度或者更换橡胶垫（详见橡
胶垫使用说明）
报警灯亮，响三声“嘀”
音。
只有复位键管用
检测左右机构是否回到初始位置让左右机构回到原位，按“复位”键
报警灯亮，同时上模复位压铆孔与顶针未对好或孔中有杂物请检查顶针及疏通压铆孔。
装订机的维护与保养及故障排除资料
2019/8/23
草莓手工屋
4
热熔式装订机的常见故障及其排除方法
1。装订质量差而且有掉页现象发生 处理方法： ① 所装订的文页数量是否超过了封套的最大容量。 ② 装订前，文页是否沿封脊处墩齐。 ③ 是否未进行冷却操作，或在冷却时只是将文本平放在台面上。
2。不能挂住胶圈（问是回缩） ① 可能原因是：机器的阴尼螺丝松动。 ② 处理方法是：打开机器，在两端稳中有降有一个阴尼螺丝，拧紧即可。
装订机的维护与保养
装订机常见故障的处理
~~~~~常用办公设备的使用与维护~~~~~
草莓手工屋
热熔式装订机的维护与保养
① 避免将整机放在阳光直射及光线强烈的位置。 ② 装订张数不要超过热胶封套的容量。 ③ 加热槽中禁止放入其他异物。
④ 选用既美观又牢固的热熔式封套，不要使用封脊为塑料材料制作的封套进行 装订。
草莓手工屋
8
梳式装订机的常见故障及其排除方法
1。不能打孔 ① 可能原因：纸屑盒装满碎纸。 ② 处理方法：清理纸屑盒或送保修部门。
2。打孔后取不出纸 ① 可能原因：压刀板没有完全拉起刀片。 ② 处理方法：重新将手柄 压下再迅速抬起，使压刀板在弹簧拉力和惯性作用下
将刀原因：因为刀具是由21把独立钢刀组合而成，所以刀具特别容易在使用
⑤ 装订槽中禁止有异物进入，当不慎有异物掉入时，取出前须关闭电源。 ⑥ 发热板禁止用于对其他物体加热。
⑦ 要保持装订槽的清洁，防止任何液体的溅入。 ⑧ 不要用手拨动加紧推动板。 ⑨ 当非连续装订使用后请关闭电源。
2019/8/23
草莓手工屋
2
梳式装订机的维护与保养
① 切勿将金属插入入纸口内。 ② 在装订机时要保持装订机的平稳。 ③ 装订机不用时应水平放置，切勿将其倒放。 ④ 要经常清理纸屑盒。 ⑤ 不要把胶环拉得太长或太频繁。 ⑥ 选用符合要求的胶圈规格，以免影响装订质量 ⑦ 保持装订机清洁干燥，避免受潮。

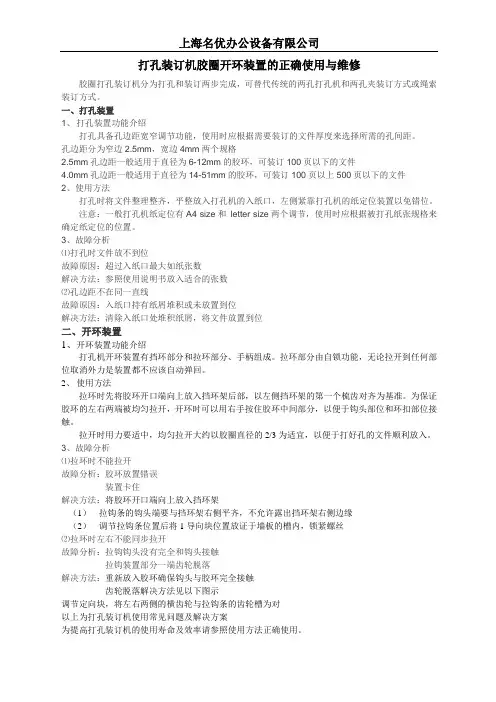

打孔装订机开环装置的正确使用与维修
上海名优办公设备有限公司打孔装订机胶圈开环装置的正确使用与维修胶圈打孔装订机分为打孔和装订两步完成，可替代传统的两孔打孔机和两孔夹装订方式或绳索装订方式。
一、打孔装置1、打孔装置功能介绍打孔具备孔边距宽窄调节功能，使用时应根据需要装订的文件厚度来选择所需的孔间距。
孔边距分为窄边2.5mm，宽边4mm两个规格2.5mm孔边距一般适用于直径为6-12mm的胶环，可装订100页以下的文件4.0mm孔边距一般适用于直径为14-51mm的胶环，可装订100页以上500页以下的文件2、使用方法打孔时将文件整理整齐，平整放入打孔机的入纸口，左侧紧靠打孔机的纸定位装置以免错位。
注意：一般打孔机纸定位有A4 size和letter size两个调节，使用时应根据被打孔纸张规格来确定纸定位的位置。
3、故障分析⑴打孔时文件放不到位故障原因：超过入纸口最大如纸张数解决方法：参照使用说明书放入适合的张数⑵孔边距不在同一直线故障原因：入纸口持有纸屑堆积或未放置到位解决方法：清除入纸口处堆积纸屑，将文件放置到位二、开环装置1、开环装置功能介绍打孔机开环装置有挡环部分和拉环部分、手柄组成。
拉环部分由自锁功能，无论拉开到任何部位取消外力是装置都不应该自动弹回。
2、使用方法拉环时先将胶环开口端向上放入挡环架后部，以左侧挡环架的第一个梳齿对齐为基准。
为保证胶环的左右两端被均匀拉开，开环时可以用右手按住胶环中间部分，以便于钩头部位和环扣部位接触。
拉开时用力要适中，均匀拉开大约以胶圈直径的2/3为适宜，以便于打好孔的文件顺利放入。
3、故障分析⑴拉环时不能拉开故障分析：胶环放置错误装置卡住解决方法：将胶环开口端向上放入挡环架（1）拉钩条的钩头端要与挡环架右侧平齐，不允许露出挡环架右侧边缘（2）调节拉钩条位置后将1导向块位置放证于墙板的槽内，锁紧螺丝⑵拉环时左右不能同步拉开故障分析：拉钩钩头没有完全和钩头接触拉钩装置部分一端齿轮脱落解决方法：重新放入胶环确保钩头与胶环完全接触齿轮脱落解决方法见以下图示调节定向块，将左右两侧的横齿轮与拉钩条的齿轮槽为对以上为打孔装订机使用常见问题及解决方案为提高打孔装订机的使用寿命及效率请参照使用方法正确使用。

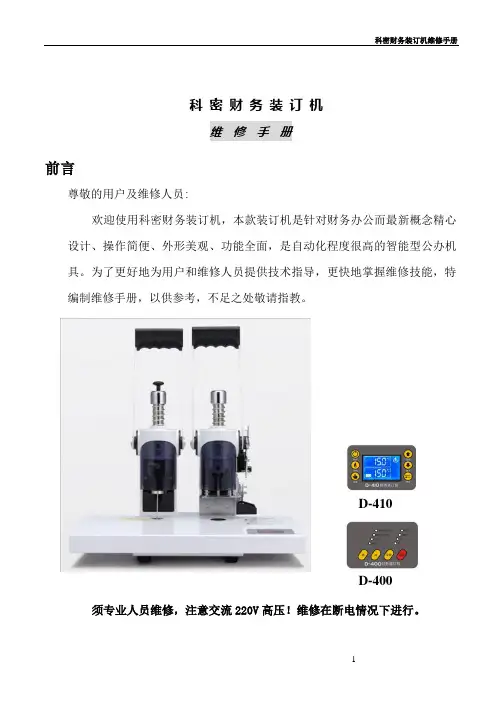

科密财务装订机维修手册D-410
D-400
须专业人员维修，注意交流 220V 高压！维修在断电情况下进行。
1
目录
科密财务装订机维修手册
技术参数…………………………………………………………………………2 工作原理…………………………………………………………………………3 外部介绍…………………………………………………………………………3 主要配件图及配件号……………………………………………………………5 热敏元器件检测参数 …………………………………………………………8 恢复出厂设置 …………………………………………………………………9 开机故障及维修方法……………………………………………………………9 装订常见故障及维修方法 ……………………………………………………10 维修方框图………………………………………………………………………10 切管长短调节……………………………………………………………………11 打孔调节…………………………………………………………………………11 铆接松紧调节……………………………………………………………………11 易损件更换注意事项……………………………………………………………12 发热组件示意图…………………………………………………………………12 装订机使用注意事项……………………………………………………………12 维修保养须知……………………………………………………………………13
科密财务装订机维修手册
科密财务装订机
维修手册
前言
尊敬的用户及维修人员: 欢迎使用科密财务装订机，本款装订机是针对财务办公而最新概念精心
设计、操作简便、外形美观、功能全面，是自动化程度很高的智能型公办机 具。为了更好地为用户和维修人员提供技术指导，更快地掌握维修技能，特 编制维修手册，以供参考，不足之处敬请指教。
打孔装订机操作方法
打孔装订机操作方法
1. 准备工作：将要装订的文件按顺序排好，将打孔装订机放在平稳的桌面上。
2. 调整打孔距离：打孔距离可以根据装订文件的大小和需要的排版方式进行调节。
在打孔装订机的上方，有一个可调节的距离杆，可以根据需要向左或向右移动，调整打孔的位置。
3. 打孔：将文件放在打孔装订机的打孔台上，用力压下手柄，即可完成打孔操作。
注意每次只能打孔少量纸张，不能一次打孔过多，否则会妨碍操作，并且容易损坏打孔装置。
4. 插入钳子：打孔完成后，将胶贴钳子插入打孔孔洞中，逐页将文件压到钳子下面，保持文件紧凑，钳子的扭转力可根据文件大小进行微调。
5. 装订：将插入钳子的文件放在打孔装订机的装订台上，按下手柄，即可完成装订操作。
6. 测试装订效果：完成装订后，可以先翻阅一下文件，检查是否装订牢固，文件是否松散。
如果出现问题，可以重新调整打孔距离和钳子的扭转力，进行修正。
7. 收拾清理：打孔装订机使用后，将多余的纸屑清理干净，将设备放回存放位置，以便下次使用。
胶订机的常见故障和解决方法
胶订机的常见故障和解决方法1. 胶订机卡纸问题胶订机在使用过程中经常会出现卡纸问题，导致纸张无法正常通过。
这可能是由于下面几个原因引起的：•纸张质量不佳：低质量纸张容易卡纸。
解决方法是使用质量较好的纸张，避免使用过于光滑或粗糙的纸张。
•进纸滚轮脏污：滚轮上的灰尘和污垢会导致纸张卡住。
解决方法是用湿巾或棉签轻轻擦拭进纸滚轮，确保其表面清洁。
•进纸滚轮松动：进纸滚轮如果松动，会导致纸张被卷起而无法通过。
解决方法是检查滚轮是否松动，如果是，则需要紧固螺丝或更换滚轮。
•胶订机调整不当：胶订机的进纸调整部分可能没有正确设置，导致纸张卡住。
解决方法是根据胶订机说明书，正确调整进纸导向器，确保纸张能够平稳通过。
2. 胶订不牢问题有时候，使用胶订机进行装订后，纸张容易松脱。
以下是这个问题的一些可能原因和解决方法：•胶水质量不佳：如果使用的胶水质量不好，它可能无法牢固地将纸张粘合在一起。
解决方法是选择质量好的胶水品牌，确保其粘性可靠。
•胶订机压力不够：胶订机中的压力部分可能没有调整到合适的位置，导致胶水无法充分粘合纸张。
解决方法是根据胶订机说明书，调整压力部分，确保纸张受到足够的压力。
•胶订机针头损坏：如果胶订机的针头锐利度不够或已损坏，就无法穿透纸张并将胶水带入内部。
解决方法是检查针头的锐利度和状况，如有需要，及时更换针头。
•胶订机设置不当：胶订机的设定参数可能未正确调整，导致胶水无法有效附着在纸张上。
解决方法是重新检查胶订机的设置参数，并根据需要进行适当的调整。
3. 胶订机卡针问题在胶订机使用过程中，偶尔会出现卡针问题，即胶订机无法将针头顺利穿透纸张。
以下是可能导致该问题的一些原因和解决方法：•胶订针头损坏：胶订机的针头可能已经变钝或受损，无法顺利穿透纸张。
解决方法是检查针头的状态，如有需要，更换针头。
•纸张堆叠不正确：如果纸张堆叠得太厚或者不平整，胶订机的针头可能无法穿透。
解决方法是重新调整纸张堆叠的高度和平整度，确保胶订机能够顺利穿透纸张。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装订机打不透孔的原因及解决方法
FS易力佳20160926
财务装订机的工作原理：首先通过空心钻刀在资料上打孔，同时装订机根据资料的厚度自动裁好相应长度的铆管，我们只需要把截好的尼龙铆管放入孔内，接着进行压铆就完成装订工作了。
所以，打好孔，是完成装订的关键。
然而，有些装订机就是这么任性，专门挑这么关键的时刻来掉链子——打孔打不透。
针对这个故障，小编总结了几个主要的原因和解决方法，大家对照着进行排除就可以啦。
1.钻刀堵纸了
这个是一个比较常见的诱因，由于钻刀的质量问题或者是用户操作有误等，导致了钻刀堵纸。
纸屑堵在钻刀内孔里不清理的情况下，钻刀是打不下去的，如果硬要打的话很有可能会导致断刀。
：把钻刀拆下来，清理刀内纸屑。
2.刀头钝了
钻刀经过多次打孔之后，刀头会被磨蚀，如果刀头磨蚀得太厉害，就打不穿纸了。
：进行磨刀处理。
如果钻刀已经进行过多次磨刀，可以换一把新的钻刀。
3.装订的资料太厚
每一台装订机都是有一个最大装订厚度的，一般以毫米（mm）为单位进行表示，易力佳YC-300的是30mm，YC-380的是38mm，YC-600、YC-608、YC-680的装订厚度达到了60mm。
如果装订的资料超过了机器的最大装订厚度，机器打孔就会比较吃力。
：把过厚的资料分开两沓装订。
4.打孔限位故障
打孔限位决定了钻刀能够下降的最大长度，正常情况下打孔手柄最大限度下压时，钻刀是刚好碰到工作台上的刀垫的。
如果限位卡得太短，钻刀就没办法到达最底部，也就打不穿下面的纸了。
：请专业技术人员调整。
以上是装订机打孔打不透的几种原因，基本上能排除打不透的问题。
如果您的装订机还有什么问题，请联系我们的专业售后服务工作人员为您解决。
