嵌入式门禁方案
嵌入式楼宇门禁说明书

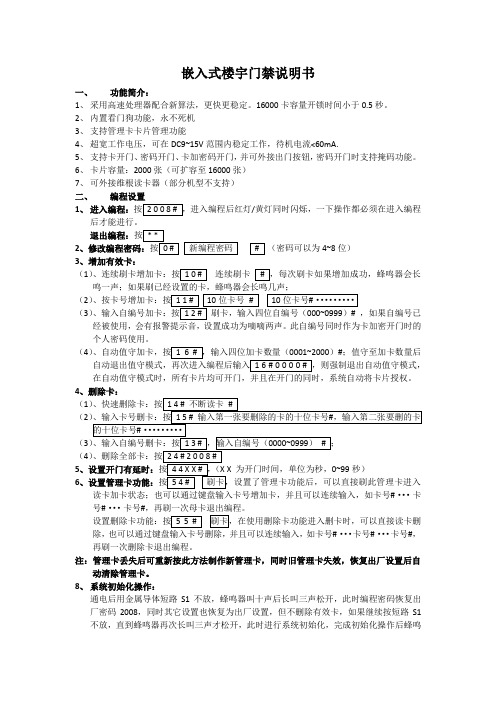

嵌入式楼宇门禁说明书一、功能简介：1、采用高速处理器配合新算法，更快更稳定。
16000卡容量开锁时间小于0.5秒。
2、内置看门狗功能，永不死机3、支持管理卡卡片管理功能4、超宽工作电压，可在DC9~15V范围内稳定工作，待机电流<60mA.5、支持卡开门、密码开门、卡加密码开门，并可外接出门按钮，密码开门时支持掩码功能。
6、卡片容量：2000张（可扩容至16000张）7、可外接维根读卡器（部分机型不支持）二、编程设置1、进入编程：/黄灯同时闪烁，一下操作都必须在进入编程后才能进行。
退出编程：2（密码可以为4~8位）3、增加有效卡：（1）连续刷卡鸣一声；如果刷已经设置的卡，蜂鸣器会长鸣几声；（2）（3）000~0999）# ，如果自编号已经被使用，会有报警提示音，设置成功为嘀嘀两声。
此自编号同时作为卡加密开门时的个人密码使用。
（4）0001~2000）#；值守至加卡数量后在自动值守模式时，所有卡片均可开门，并且在开门的同时，系统自动将卡片授权。
4（1（2（3（456读卡加卡状态；也可以通过键盘输入卡号增加卡，并且可以连续输入，如卡号#···卡号#···卡号#，再刷一次母卡退出编程。
除，也可以通过键盘输入卡号删除，并且可以连续输入，如卡号#···卡号#···卡号#，再刷一次删除卡退出编程。
注：管理卡丢失后可重新按此方法制作新管理卡，同时旧管理卡失效，恢复出厂设置后自动清除管理卡。
8、系统初始化操作：通电后用金属导体短路S1不放，蜂鸣器叫十声后长叫三声松开，此时编程密码恢复出厂密码2008，同时其它设置也恢复为出厂设置，但不删除有效卡，如果继续按短路S1不放，直到蜂鸣器再次长叫三声才松开，此时进行系统初始化，完成初始化操作后蜂鸣器会短鸣两声。
系统完成初始化操作后，所有设定和卡片全部清除。
嵌入式门禁板使用说明书（v2.2）
嵌入式门禁板使用说明书（V2.2）
1、产品技术参数
此机器是一款采用非接触式感应卡进行出入管制的门禁板，使用简单、性能可靠，参数如下：
2、JP1主接线端子说明
3、接线示意图
4、设置母卡（管理卡）与初始化编程密码
第一步：断电，把S1跳线帽连接2、3端，重新上电，三声长鸣后绿灯快闪(此时红外遥控器的编程密码恢复为出厂值“123456”)
第二步：连续刷两张空白卡（第一张为“增加卡”，第二张“删除卡”），此时红灯闪烁、连续短鸣。
第三步：断电，S1跳线帽重新连接1、2端，最后重新上电，母卡设置完成。
5、通过母卡增加、删除用户卡
增加用户卡：在待机状态下，刷“增加卡”，再连续刷要增加的用户卡，然后刷“增加卡”退出备注：在添加用户卡时，每次刷用户卡门禁机都会输出开锁信号，所以最后请务必
刷下“增加卡”或“重新通电”退出加卡状态
删除用户卡：在待机状态下，刷“删除卡”，再连续刷要删除的用户卡，然后刷“删除卡”退出删除全部用户：在待机状态下，刷“删除卡”，再刷“增加卡”，然后刷“删除卡”退出。
6、设置开锁时间
S2的跳线帽连接1、2端时，继电器动作5秒；连接2、3端时，动作1秒
7、遥控器操作说明（选配）
操作方法：用红外遥控器对着门禁机上的红外接收头，连续输入按键。
123456为出厂编程密码。
一种基于嵌入式技术的门禁系统设计
随着现代化的物联网技术的快速发展，嵌入式技术已经应用于各种领域，在日常生活中的门禁系统设计中也已经越来越普及。
嵌入式技术门禁系统是一种利用嵌入式技术实现对进出人员管理的电子设备，具有更加精准和高效的控制门禁的能力，同时也更加方便快捷。
一、嵌入式技术门禁系统的基本原理与结构嵌入式技术门禁系统主要由门禁控制板、读卡器、门磁、电锁、电源等组成。
其中，门禁控制板作为核心控制部件，模块化设计可以满足不同功能的要求。
控制板具有高精度、快速响应的特点，能够实现对门禁系统的实时监控、数据存储和卡片信息管理等智能化应用。
门禁控制板使用的是高效的处理器和嵌入式操作系统，具有多线程处理和异常处理机制，可以保证门禁系统的稳定性和可靠性。
同时，控制板还可以通过网口、串口等多种接口连接外部网络和设备进行实时数据传输和协作。
读卡器则是实现门禁系统识别身份信息的重要设备，根据卡片与读卡器之间的接触式和非接触式读取技术的不同，又可以分为触卡和非触卡两种方式，不仅可以实现对身份验证的精确度，而且可以应用于不同的场景中，提高门禁系统的适用性。
门磁和电锁则是门禁系统中实现门的开关和实时状态监控的设备，通过控制板的开关控制能够实现门的自动开启和关闭，并在突发情况下保证门的安全性和稳定性。
二、嵌入式技术门禁系统的核心功能1.身份识别和授权管理门禁系统中最基本的功能是对人员身份进行识别和授权管理。
门禁系统必须能够识别合法卡位读卡器，并可通过卡片信息实现对进出人员的实时监控，根据用户不同级别的授权，可以实现对门禁系统的权限管理和控制；同时，门禁系统还应支持卡片的批量管理和配置，以保证门禁系统的灵活性和实用性。
2.报警系统门禁系统的报警系统是保证门禁系统安全性的重要组成部分。
在出现异常情况时，如门禁卡失效、意外碰撞、防盗报警等，门禁系统应当立即发出警报并记录异常情况。
同时，报警信息还应及时传输和存储，并自动通知相关人员进行处理，保证门禁系统处于最高的安全工作状态。
IC嵌入式不联网电梯楼层控制门禁系统
深圳澳普实业有限公司在老产品IC不联 门禁授权系统的基础上开发推出的一款
IC不联门禁、电梯楼层控制系统
01 概念
03 基本参数 05 使用流程
目录
02 系统结构 04 注意事项 06 操作步骤
IC嵌入式不联电梯楼层控制门禁系统是深圳澳普实业有限公司在老产品IC不联门禁授权系统的基础上开发推 出的一款IC不联门禁、电梯楼层控制系统。
1.连接发卡器到电脑上。 2.在发卡器上放一张空白IC卡。 3.打开母卡管理界面，在授权密码里面输入6位密码。『请牢记密码』 4.单击制作授权卡(母卡)，发卡器提示音出现表示制作成功。 第二步控制器设置 1.把控制器连接电脑。 2.打开控制器管理界面。 3.单击读取设置，控制器的信息会自动增加到界面。 4.修改对应的资料，包括名称和机号。相同的机号具有相同的控制。
概念
IC嵌入式不联电梯楼层控制门禁系统实现了不用联通过软件发卡设置用户卡的出入权限和乘坐相应的电梯到 达相应的楼层，同时可以实现限制使用时间、设置黑名单等功能，电梯楼层控制、门禁控制均在一套不联门禁系 统里面进行发卡授权 。
系统结构
IC嵌入式不联电梯楼层控制门禁系统使用不联授权方式，权限写入IC卡片，门禁控制器使用IC嵌入式门机， 不和电脑进行联授权；授权后的卡才能刷开对应的门。一个最小的授权系统必须包括一个发卡器，一个IC嵌入式 门禁控制器，若干IC卡。发卡器：硬件和IC嵌入式门禁控制器一样，但有不同的功能，发卡器在电脑桌面上连接 软件使用，进行授权发卡等操作。IC嵌入式门禁控制器：安装在门禁位置，需要用母卡授权后才能安装使用。电 梯控制器必须通过IC嵌入式门禁控制器进行控制，电梯轿厢里面安装一个电梯控制器和一个IC嵌入式门禁控制器， 授权的卡在IC嵌入式门禁控制器刷卡，通过485连接到电梯控制器开启对应的楼层。
一种低成本的嵌入式门禁控制器
2021.01设计研发一种低成本的嵌入式门禁控制器金鑫，朱金涛，朱中旭(湖北文理学院物理与电子工程学院，湖北襄阳，441053)摘要:随着电子信息技术的发展，电子门锁的使用越来越广泛。
为了满足信息管理的要求，使用门禁控制器构建网络化的门禁系统就显得较为重要。
本文设计实现了一种低成本的嵌入式门禁控制器。
该控制器以STM32F407微处理器为核心，利用LAN8720A提供以太网接入功能，利用MAX3486提供485总线访问功能，实现了网络化门禁管理；釆用轻量级的LWIP网络协议栈提供TCP/IP服务，釆用HTML语言设计了网页,并利用SSI技术实现了与网页的信息交互。
该控制器与电子门锁构成的门禁系统具有稳定性较好、安全性较强、便于二次开发等特点，能够支持上位机进行更多功能扩展。
关键词：门禁控制；电子门锁；STM32A Low-Cost Embedded Access ControllerJin Xin,Zhu Jirrtao,Zhu Zhongxu(School of Physics and Electronic Engineering,Hubei University of Arts and Science,Xiangyang Hubei,441053)Abstract:With the development of electronic information technology,the usage of electronic door lock is more and more widely.For meeting the requirements of information management,it is more important to use access controller to build networked access control system.This paper designs and implementsa low^cost embedded access controller.The controller takes STM32f407microprocessor as the core,usesLAN8720a to provide Ethernet access function,uses max3486to provide RS485bus access function,and realize networked access control management.It uses LwIP network protocol stack to provide TCP/IP service,uses HTML language to design webpage,and uses SSI technology to realize information irrterac-tion with webpage.The access control system composed of the controller and the electronic door locks has the characteristics of good stab订ity,strong security and easy secondary development,and can support the host computer to expand more functions.Keywords：access control:electronic door lock;STM32o引言随着电子信息与计算机技术，特别是RFID等技术的发展，电子门锁的应用越来越广泛；这些电子门锁应用便捷、安全性较髙m⑵。
门禁智能管理系统(嵌入及分体式脱机型)
门禁管理系统(嵌入式)Door Access Management system一、产品介绍Product Description多奥一体嵌入式门禁管理系统采用ARM内核式控制部分与读卡集成，具有安装方便（免布线），天线板有多种规格适合任何对讲品牌等特点。
目前不管是在技术实施还是在产品稳定性上都处在行业的领跑地位。
可与多奥电梯控制/停车管理/考勤/智能通道/消费/在线巡更等智能一卡通DUOAO integrated door access management system is integrated and designed with control part and card reader,with easy installation,compact structure,simple construction and so on. The door access system has been in the industy leading position both in the technical implementation and the product stability at present.二、主要应用Main application areas嵌入到可视对讲主机中等Intelligent community buildings small and medium office space office buildings and so on门禁管理系统(分体式)Door Access Management system一、产品介绍Product Description多奥分体式门禁管理系统采用ARM内核，控制部分与读卡部分完全分离，不仅具备门禁的管理功能，而且还能够与BA，CCTV，生物识别等系统集成。
可与多奥电梯控制/停车管理/考勤/智能通道/消费/在线巡更等智能一卡通The system not only has the management and control function owned by door access,but also is able to be integrated with alarm,.monitoring,biology identification and other systems,and gives users a variety of solutions by means of integration with these systems.二、主要应用Main application areas智能小区大厦中小型办公场所写字楼等Intelligent community buildings small andmedium office space office buildings and so on三、产品介绍Product Description单门控制器，两门控制器，四门控制器，八门控制器。
门禁系统嵌入式创新实践
《嵌入式系统及应用》课程设计报告——门禁系统学院：班级：姓名：学号：组员：指导老师：一、门禁系统设计任务及要求1、设计一个门禁管理系统，实现人员进出限制。
2、通过射频设备识别人员门卡ID 号，控制门的开关。
二、设计方案与论证1、总体设计方案与论证方案一、采用stm32作为总控芯片； 方案二、采用51单片机作为主控芯片。
论证：stm32相对51功能较多，功能强大，且stm32便于移植系统。
所以采用stm32作为主控芯片。
2、识别设计方案与论证方案一、使用红外条形码识别器识别打在子设备上的条形码 方案二、使用RF 射频卡读取子设备信息 论证:红外条形码识别器可以近距离识别，准确性与射频卡相近但其相对复杂，而且条 形码设备价格比较昂贵，最终决定使用RF 射频卡。
三、系统具体设计与实现1、系统总框图2、射频卡识别TX125系列非接触IC 卡射频读卡模块采用125K 射频基站。
当有卡靠近模块时，模块会以韦根或UART 方式输出ID 卡卡号，用户仅需简单的读取即可，在串口方式下，可工作在主动与被动的模式。
该读卡模块完全支持EM 、TEMIC 、TK 及其兼容卡片的操作，非常适合于门禁、考勤等系统的应用。
本次设计是用到韦根34协议来获取射频卡卡号的，以下是连接图：Stm32TX125射频模块电机.韦根数据输出的基本概念：韦根数据输出由两根线组成，分别是DA TA0和DA TA1；两根线分别将‘0’和‘1’输出。
输出‘0’时：DA TA0线上出现负脉冲；输出‘1’时：DA TA1线上出现负脉冲；负脉冲宽度TP=100ms；周期TW=1600ms韦根数据的接收：接收对时间的实时性要求比较高，如果用查询方法接收会出现丢帧的现象，所以要在外部中断里接受每个bit。
3、步进电机控制通过对电机进行相的控制，四相一步，从而使电机运行随自己设定运行多少周，输入反相就可以使电机逆转。
四、具体程序实现1、中断初始化void NVIC_cfg(){NVIC_InitTypeDef NVIC_InitStructure;NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //选择中断分组2NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn; //选择中断通道2NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //抢占式中断优先级设置为0NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //响应式中断优先级设置为0NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能中断NVIC_Init(&NVIC_InitStructure);NVIC_InitStructure.NVIC_IRQChannel = EXTI4_IRQn; //选择中断通道2NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; //抢占式中断优先级设置为0NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; //响应式中断优先级设置为0NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能中断NVIC_Init(&NVIC_InitStructure);}void EXTI_cfg(){EXTI_InitTypeDef EXTI_InitStructure;//清空中断标志EXTI_ClearITPendingBit(EXTI_Line2);EXTI_ClearITPendingBit(EXTI_Line4);//选择中断管脚PE2 PE.4GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);EXTI_InitStructure.EXTI_Line = EXTI_Line2|EXTI_Line4; //选择中断线路2 4EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //设置为中断请求，非事件请求EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //设置中断触发方式为上下降沿触发EXTI_InitStructure.EXTI_LineCmd = ENABLE; //外部中断使能EXTI_Init(&EXTI_InitStructure);}2、IO口初始化void IO_cfg(){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_8|GPIO_Pin_9;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //将//D1,D2,D3 配置为通用推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //口//线翻转速度为50MHzGPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_4; //选择引脚2 3 5GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOA TING; //选择输入模式为浮空输//入GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //输出频率最大50MHzGPIO_Init(GPIOE,&GPIO_InitStructure); //设置PC.2/PC.3/PC.5GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3 | GPIO_Pin_6|GPIO_Pin_0|GPIO_Pin_5; //GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //输出频率最大50MHzGPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //带上拉电阻输出GPIO_Init(GPIOE,&GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置按键为带上拉输入GPIO_Init(GPIOE, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置按键为带上拉输入GPIO_Init(GPIOE, &GPIO_InitStructure);}3、中断处理函数void EXTI2_IRQHandler(void){WG[cnt]=0;cnt++;//清空中断标志位，防止持续进入中断EXTI_ClearITPendingBit(EXTI_Line2);}void EXTI4_IRQHandler(void){WG[cnt]=1;cnt++;//清空中断标志位，防止持续进入中断EXTI_ClearITPendingBit(EXTI_Line4);}4、电机控制函数void open(){while(1){GPIO_ResetBits(GPIOE,GPIO_Pin_0);GPIO_ResetBits(GPIOE,GPIO_Pin_3);GPIO_ResetBits(GPIOE,GPIO_Pin_5);GPIO_SetBits(GPIOE,GPIO_Pin_6);Delay(70000);GPIO_ResetBits(GPIOE,GPIO_Pin_0);GPIO_ResetBits(GPIOE,GPIO_Pin_3);GPIO_SetBits(GPIOE,GPIO_Pin_5);GPIO_ResetBits(GPIOE,GPIO_Pin_6);Delay(70000);GPIO_ResetBits(GPIOE,GPIO_Pin_0);GPIO_SetBits(GPIOE,GPIO_Pin_3);GPIO_ResetBits(GPIOE,GPIO_Pin_5);GPIO_ResetBits(GPIOE,GPIO_Pin_6);Delay(70000);GPIO_SetBits(GPIOE,GPIO_Pin_0);GPIO_ResetBits(GPIOE,GPIO_Pin_3);GPIO_ResetBits(GPIOE,GPIO_Pin_5);GPIO_ResetBits(GPIOE,GPIO_Pin_6);Delay(70000);n++;if(n>=128) break;}}void close(){while(1){GPIO_SetBits(GPIOE,GPIO_Pin_0);GPIO_ResetBits(GPIOE,GPIO_Pin_3);GPIO_ResetBits(GPIOE,GPIO_Pin_5);GPIO_ResetBits(GPIOE,GPIO_Pin_6);Delay(70000);GPIO_ResetBits(GPIOE,GPIO_Pin_0);GPIO_SetBits(GPIOE,GPIO_Pin_3);GPIO_ResetBits(GPIOE,GPIO_Pin_5);GPIO_ResetBits(GPIOE,GPIO_Pin_6);Delay(70000);GPIO_ResetBits(GPIOE,GPIO_Pin_0);GPIO_ResetBits(GPIOE,GPIO_Pin_3);GPIO_SetBits(GPIOE,GPIO_Pin_5);GPIO_ResetBits(GPIOE,GPIO_Pin_6);Delay(70000);GPIO_ResetBits(GPIOE,GPIO_Pin_0);GPIO_ResetBits(GPIOE,GPIO_Pin_3);GPIO_ResetBits(GPIOE,GPIO_Pin_5);GPIO_SetBits(GPIOE,GPIO_Pin_6);Delay(70000);n--;if(n<=0) break;}}5、主函数int main(void){RCC_cfg();IO_cfg();NVIC_cfg();EXTI_cfg();while(1){if(cnt>=34){cnt=0;GetTen();if(Ten==2769215|Ten==2762486|Ten==2770305){GPIO_WriteBit(GPIOB, GPIO_Pin_5,(BitAction)1);open();Delay(50000000);close();GPIO_WriteBit(GPIOB, GPIO_Pin_5,(BitAction)0);}else{GPIO_WriteBit(GPIOB, GPIO_Pin_9,(BitAction)1);Delay(900000);GPIO_WriteBit(GPIOB, GPIO_Pin_9,(BitAction)0);}}}}五、总结结合理论课的学习，通过本次实践的动手操作，对嵌入式的基本概念和工作方式有了更为直观、深入的认识。
嵌入式技术在智能门禁系统中的应用分析
嵌入式技术在智能门禁系统中的应用分析智能门禁系统已经成为了现代社会日常生活中不可或缺的一部分。
随着科技的不断发展和进步，嵌入式技术开始广泛应用于智能门禁系统中，为用户提供更加安全、便捷、智能的门禁服务。
本文将从几个方面对嵌入式技术在智能门禁系统中的应用进行分析。
首先，嵌入式技术在智能门禁系统中的应用使得门禁设备变得更加智能化。
传统的门禁系统只能通过刷卡或者密码进行身份确认，而嵌入式技术的应用使得智能门禁系统可以采用更加安全高效的身份验证方式，比如指纹识别、人脸识别等。
这些嵌入式技术能够更加准确地识别用户的身份信息，提高门禁系统的安全性，并且避免了卡片或密码的丢失或被盗用的风险。
其次，嵌入式技术在智能门禁系统中的应用使得门禁系统的管理更加便捷。
传统的门禁系统需要专门的管理人员进行人员信息的录入和管理，而嵌入式技术的应用可以将这些信息进行数字化存储，方便管理人员进行查看和更新。
同时，嵌入式技术还可以实现远程管理功能，门禁系统的管理人员可以通过网络连接远程管理设备，无需亲临现场。
这大大提高了门禁系统的管理效率和便捷性。
另外，嵌入式技术在智能门禁系统中的应用还可以提供更加灵活多样的门禁策略。
传统的门禁系统只能进行简单的身份确认和门禁开关控制，而嵌入式技术的应用使得智能门禁系统可以根据不同的用户身份和时间需求，设置不同的门禁权限和时间段限制。
例如，对于公司办公楼，可以设置特定的时间段只允许员工进入，而非工作时间段则只允许特定人员进入。
这样不仅提高了门禁系统的灵活性和可定制性，也增强了安全性和管理效果。
此外，嵌入式技术在智能门禁系统中的应用还可以与其他智能设备进行联动，实现更加智能化的门禁体验。
例如，智能门禁系统可以与安防摄像头、智能家居设备等进行联动，通过图像识别和传感器检测等技术，实现人员进出的实时监控和事件触发，提供更加全面的安防保护。
同时，智能门禁系统也可以与其他智能设备进行数据共享，实现更加智能化的家居控制和环境优化。
基于射频识别的嵌入式门禁系统设计
在实验过程中，我们也发现了一些不足之处。例如，由于读写器的读取距离有 限，对于较大门户和复杂环境下的应用还需进一步优化。此外，标签信息的存 储容量也需根据实际需求进行扩展。
结论与展望
本次演示介绍的基于射频识别的嵌入式门禁系统具有较高的安全性和便捷性， 可实现快速、准确的身份识别和门禁控制。通过实验验证，该系统在大多数情 况下具有较高的性能表现，但仍存在一些不足之处需要改进。
射频识别技术介绍
射频现目标的自动识别和信息读取。RFID系统主要由标签、读写器和 天线三部分组成，其中标签存储目标的信息，读写器读取和写入标签的信息， 天线用于标签和读写器之间的信号传输。
在门禁系统中，射频识别技术具有以下优点：
5、外围电路：包括报警电路、开关电路等，根据实际需求进行设计。
软件设计：
1、系统架构设计：基于RFID技术的门禁系统应具备读取标签、比对信息、控 制开关锁等基本功能，因此需设计相应的软件架构来实现这些功能。
2、数据处理：对读写器读取到的标签信息进行比对、分析，判断来客的合法 性，并向控制系统发送控制信号。
未来研究可从以下几个方面展开：
1、研究更为先进的算法和优化技术，提高系统的读取速度和识别率。
2、探索将人工智能技术应用于门禁系统，实现更智能化的管理和控制。
3、研究具有更强大功能的RFID标签设计，提高标签信息的存储容量和可靠性。
4、结合物联网技术，实现远程 监控和管理门禁系统。
总之，基于射频识别的嵌入式门禁系统具有广阔的应用前景和研究价值，值得 我们进一步深入探讨。
基于射频识别的嵌入式门禁系统设计
01 引言
目录
02 射频识别技术介绍
03 嵌入式门禁系统设计
04 实验结果与分析
智能家居嵌入式人脸识别门禁系统的设计与实现
四、系统应用
本智能家居嵌入式人脸识别门禁系统可广泛应用于以下场景： 1、智能家居：可作为智能家居的重要组成部分，提升家庭安全性；
2、大楼门禁：可应用于大楼的安全管理，对进出人员进行有效管控；
3、其他领域：如银行、博物馆等需要高度安全控制的场所，也可应用本系 统。
五、总结
本次演示介绍了一种智能家居嵌入式人脸识别门禁系统的设计与实现方案。 该系统采用嵌入式技术和人脸识别算法，实现了高度安全性和便捷性。经过测试 验证，本系统的稳定性和可靠性得到了保证。在智能家居、大楼门禁等领域，本 系统的应用将为人们的生活带来更多安全和便利。
二、系统设计
基于人脸识别的智能门禁系统主要由人脸识别模块、控制模块、通信模块和 电源模块组成。
1、人脸识别模块
人脸识别模块是整个系统的核心，它负责采集和识别进出人员的面部信息。 该模块采用先进的人脸识别算法，可以快速、准确地识别人脸信息。同时，该模 块还配备了高清晰度摄像头，可以采集进出人员的面部特征。
3、系统集成测试：将门禁系统与智能家居其他设备进行集成测试，验证系 统的稳定性和可靠性。
2、测试结果
经过大量测试，本系统的测试结果如下： 1、人脸识别成功率：在测试数据集上，系统的人脸识别成功率达到了99.5%；
2、错误类型及解决方法：在测试过程中，发现部分情况下由于光线、角度 等问题会导致人脸识别失败。针对这些问题，我们通过优化算法和提升硬件设备 的性能得到了解决。
3、系统集成：将门禁系统与智能家居其他设备进行无缝对接，实现集中控 制和管理。
3、技术实现
本系统主要涉及以下技术实现：
1、人脸识别算法：采用基于深度学习的人脸识别算法，对输入的人脸图像 进行特征提取和比对，从而识别出身份；
