USB温湿度记录仪的安装方法
USB温湿度记录仪用户手册
第一章 产品介绍USB 记录仪专为冰箱、冷库、冷链运输特殊场合设计,采用USB 通讯口,外观精美结构紧凑，体积小巧便于携带。
另外它具有人性化的安装支架可以螺丝固定，同时支架也带有磁铁功能，安装使用更方便安全。
温湿度同时显示,以及醒目的电量提示，时刻提醒电池情况。
OK 按钮可以很方便直接查看最大值、最小值、当前值、上限报警值、下限报警值。
1.1 产品特点● 采用高灵敏度探头，反应快，精度高。
● 采用IP67级别防尘防水设计,可低抗潮气、露点及灰尘等特殊环境使用。
● 可设定温湿度报警值,超出设定值LED 灯会闪耀警示。
● 超低功耗设计，1/2AA 3.6V 锂电池可连续工作12个月以上,更换方便。
● 随机自带操作软件简单易用，数据多重保护机制，保证数据永不丢失。
1.2 使用范围用于疫苗、冷藏运输、低温冷库等场所。
1.3 性能参数产品型号 HE170 HE171 HE172 HE173 HE174 温度精度 ±1℃ ±0.5℃ ±0.3℃ ±0.5℃ ±0.3℃ 湿度精度 --- --- --- ±3%RH ±2%RH 记录容量 430004300043000 4300043000温度测量范围 -30~85℃湿度测量范围---0~100%RH 1.4 记录仪界面213465879213465879温度记录仪 温湿度记录仪① LCD 显示区域 ②按键 ③温度超出设定值LED 警示灯 ④ USB 连接端口 ⑤防水圈 ⑥更换电池固定卡位 ⑦ 防水透明罩 ⑧固定支架 ⑨产品型号1.5 温度LCD 显示符号说明13824567① HI 符号显示，表示已经进入温度上限设定值查看状态。
② LO 符号显示，表示已经进入温度下限设定值查看状态。
③ 电池电量显示符号。
④ MIN 符号显示，表示已经进入温度记录最小值查看状态。
⑤ MAX 符号显示，表示已经进入温度记录最大值查看状态。
温度记录仪驱动安装指南与常见问题解答
点击“设备管理器”
图3 c) 点击图 3 所示的“设备管理器”按钮，出现“设备管理器”
界面。在“其它设备”中出现“RC-60I Data Logger”项。 “RC-60I Data Logger”是我公司生产的一款温湿度记录 仪，如果是别的型号，会出现“RC-XX Data Logger”项。 右击“RC-60I Data Logger”项，弹出菜单。如图 4 所示。
上海精创电器制造有限公司
部放大”复选框，在弹出的“精确局部放大”对话框中填写需要 打印的时间段，点击“确定”按钮，过滤符合条件的数据，执行 打印操作。
上海精创电器制造有限公司
图7 6. 点击图 7 中的“下一步”按钮，开始安装驱动程序。如果安装
期间出现图 8 所示类似界面，请点击“仍然继续”按钮。
上海精创电器制造有限公司
点击“仍然继续”按钮
图8 7. 完成安装。如图 9 所示。点击“完成”按钮，完成第一部驱动
程序的安装。
图9 8. 安装向导将自动重复第 4 步至第 7 步，完成第二部分驱动程序
图1 2. 打开设备管理器。步骤如下：
上海精创电器制造有限公司
请选择“否，暂时不”单选 框，点击“下一步”按钮， 从第 4 步开始阅读。
a) 右击“我的电脑”，在弹出的菜单中点击“属性”。如图 2 所示。
图2 b) 在弹出“系统属性”对话框中，选择“硬件”页。如图 3
所示。
上海精创电器制造有限公司
解决方法：执行参数保存后，记录仪中的数据将被清空。在执行 参数保存前，将记录仪中的数据上传并保存值数据库。 4. 记录仪中的数据该怎样保存？ 解决方法：连接记录仪并退出连接界面后，将记录仪中的数据上 传至计算机，然后将数据保存至数据表（word 文档格式）或保存 至数据库。 保存至数据库的具体方法是：连接 上传数据 保存至数据库 输入单位名称。注意：输入的单位名称如果和数据库中已经存在 的单位名称相同，已经存在的数据将会被上传的数据覆盖。 5. 记录仪停止记录，怎样重新启动记录？ 解决方法：记录仪停止记录后，只有通过数据软件按参数保存按 钮重新设置记录仪参数才能使记录仪重新启动记录。在记录仪进 行参数设置前需要将记录仪中的数据上传并保存至数据库。具体 方法见问题 4。记录仪的启动方式需要在参数设置菜单中选择。 6. 怎样打印符合条件的实时数据？ 解决方法：在进行实时传输数据时是不能打印数据的。此时需要 停止实时传输，然后将采集到的实时数据打印出来。如果需要打 印符合过滤条件的数据，需要将实时数据保存至数据库（保存 保存至数据库 输入单位名称）。然后执行“查询数据”功能查询 符合条件的数据，再将其打印出来。 7. 怎样打印上传数据的某一时间段数据？ 解决方法：记录仪中的数据在上传之后，点击“曲线图”中的“局

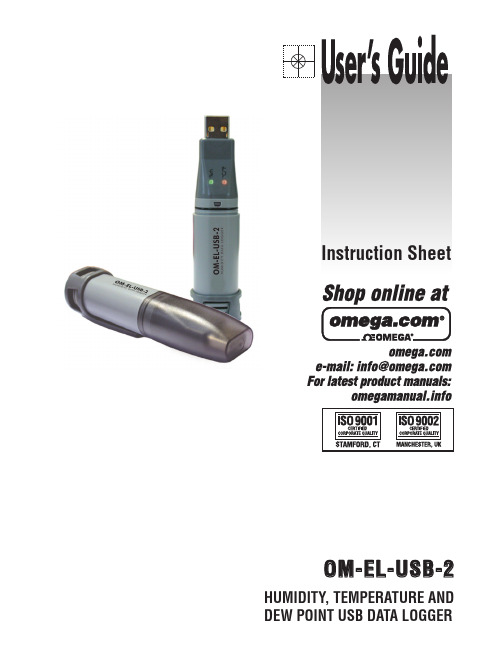

OM-EL-USB-2 湿度、温度和露点 USB 数据记录器说明书
OM-EL-USB-2HUMIDITY, TEMPERATURE ANDDEW POINT USB DATA LOGGERInstruction SheetOM-EL-USB-2HUMIDITY , TEMPERATURE AND DEWPOINT USB DATA LOGGERThis data logger measures and stores up to 16,382 relative humidity and 16,382 temperature readings over 0 to 100%RH and -35 to +80°C (-31 to +176°F) measurement ranges. The user can easily set up the logging rate and start-time, and download the stored data by plugging the module straight into a PC’s USB port and running the purpose designed software under Windows 98, 2000 or XP . Relative humidity, temperature and dew point (the temperature at which water vapor present in the air begins to condense) data can then be graphed, printed and exported to other applications. The data logger is supplied complete with a long-life lithium battery, which can typically allow logging for a year. Status indication via flashing red and green LEDs. The logger is protected against ingress from water and dust to IP67 standard when the plastic cap and seal are fitted• 0 to +100%RH Measurement Range• -35 to +80°C (-31 to +176°F) Measurement Range • Dew point indication via Windows Control Software • USB Interface for Set-up and Data Download • User-Programmable Alarm Thresholds for %RH & T • Status Indication via Red and Green LEDs • Supplied with Replaceable Internal Lithium Battery and Windows Control Software • Environmental Protection to IP6722.2• Logger Name• °C, °F• Logging Rate (10s, 1m, 5m, 30m, 1hr, 6hr, 12hr)• High and Low A larms for Humidity and T emperature• Start Date and Start Time SpecificationT yp.Max.Unit Min.Relative Measurement range e 010 %RH Humidity Repeatability (short term)0.2%RH Accuracy (overall error) (20-80%RH)3.5**%RH Response time5sec Longterm stability1%RH /Yr Temperature Measurement range-35 (-31)+80 (176)°C (°F)Repeatability0.2 (0.4)°C (°F)Ac curacy (overall error)1 (2) 2.5 (5)°C (°F)Response tim e20sec Dew Point Ac curacy (overall error) (25°C , 40-100%RH) 2 (4)***°C (°F)Logging rate every 10severy 12hr -Operating temperature range -35 (-31)+80 (176)°C (°F)1/2AA 3.6V Lithium Battery Life*1Year+++++++++fr+** Depending on sample rate, ambient temperature and use of alarm LEDs** This specifies the overall error in the logged readings, for relative humidity measurements between 20 and 80%RH*** This specifies the overall error in the calculated dew point, for relative humidity measurements between 40 and 100% RH at 25ºC.See page 2 of this datasheet for accuracy graphs.DIMENSIONSAll dimensions in mm (inches)103 (4.06)26.4(1.4)Internal Relative Humidity and Temperature Sensor LocationRECONDITIONING PROCEDUREMEASUREMENT ACCURACY22Expose of the internal sensor to chemical vapors may interfere with the internal sensor and cause inaccurate readings to be logged. In a clean environment, this will slowly rectify itself. However, exposure to extreme conditions or chemical vapors will require the following reconditioning procedure to bring the internal sensor back to calibration state.80ºC (176ºF at < 5%RH for 36h (baking) followed by20-30ºC (70-90ºF) at>74%RH for 48h (re-hydration)High levels of pollutants may cause permanent damage to the internal sensorLED FLASHING MODESOM-EL-USB-2 features 2 bi-colour LEDs, one LED represents temperature measurement, the other represents RH. Each is clearly marked on the logger. To save power, the status indication alternates between the two channels every 10 seconds. So first you will see the status of the temperature logging and 10 seconds later you will see the status of the RH logging and so on.1.T RH10 seco nds laterT RH2. The numbe r of flashes and colours indicate :(Single flash)The channel is logging, no alarm(Double flash)Delayed start(Triple flash)Logger full, no alarm(Single flash)The channel is logging, low alarm(Double flash)The channel is logging, high alarm(Triple flash)Logger full, alarmLED FLASHING MODESNo LEDs flashAlternating green double flash every 10 secondsAlternating green single flash every 10 secondsAlternating between green and red single flash every 10 secondsAlternating between green single and red double flash every 10 secondsAlternating between green or red triple flash every 10 seconds Simultaneous red single flash every 60 seconds- No logging started.Start logging.or - Battery fitted but completely discharged.Replace battery.or- No battery fitted.Fit battery, start logging.- Logger configured for delayed start.No action needed,logger will start at alater date and time.- Logger operating.None - Last stored Humidity and Temperature readings within set alarm levels.- The green LED indicates the parameter that is within set alarm levels.- The red LED indicates the parameter for which the Low Alarm level has been exceeded.- The green LED indicates the parameter that is within set alarm levels.- The red LED indicates the parameter for which the HighAlarm level has been exceeded.: Logger memory is full.Download data.: Battery is nearly discharged.Fit new battery and No alarm conditions are indicated.download data.Once the battery is exhausted, no LEDs will flash.Plug the data logger into the PC and run the control softwareto find out which condition applies.(if latching is enabled, then a flashing Green LED indicates that noalarm condition has ever been logged)(if latching is enabled, then the alarm condition may havebeen triggered a while ago)(if latching is enabled, then the alarm condition may havebeen triggered a while ago)In this condition, latching is automatically enabled, and a flashing Green LED indicates that no alarm condition has ever been logged.Warning Warning LEDs Meaning ActionRH T 60sRH TRH T 10s 10sor RH TRH T 10s 10s orRH T RH T RH T RH T 10s 10s 10s 10s or or orRH T RH T after 10s RH T10s RepeatingsequentiallyM4218/1008 M4218/0605。
温湿度计的使用方法说明书
温湿度计的使用方法说明书使用方法说明书一、产品简介温湿度计是一种用于测量室内温度和湿度的仪器。
本产品采用先进的传感技术，可准确、迅速地获取室内温湿度信息，并提供易于阅读的数值显示。
二、产品外观及功能介绍1. 外观特点：温湿度计采用简约设计，外壳采用高品质塑料材料，手感良好。
背板配有支架，方便悬挂或放置在桌面上。
2. 功能特点：a. 温度测量：温湿度计可测量室内温度范围为-10°C至50°C，温度分辨率为0.1°C。
b. 湿度测量：温湿度计可测量室内湿度范围为20%RH至95%RH，湿度分辨率为1%RH。
c. 温度单位选择：支持摄氏度（°C）和华氏度（°F）两种温度单位的切换。
三、使用方法1. 电池安装：打开温湿度计底部的电池仓盖，按照正负极的指示正确安装两节AAA电池，并将电池仓盖封闭。
2. 开机与关机：将温湿度计插入电池后，自动开机并显示当前温度和湿度数值。
若需要关闭温湿度计，长按电源按钮3秒即可。
3. 温度单位切换：在温湿度计开机状态下，短按电源按钮即可实现摄氏度（°C）和华氏度（°F）之间的切换。
4. 温湿度测量：温湿度计可以自动测量环境的温度和湿度，并即时显示在液晶屏上。
确保温湿度计位置处于测量的环境范围内，避免阳光直射、降雨及太过潮湿的地方，以保证测量结果的准确性。
5. 最大/最小值记录：温湿度计能够自动记录测量范围内的最高温度和湿度以及最低温度和湿度。
用户可通过长按Max/Min按钮来清零最大和最小值。
6. 温度和湿度报警：温湿度计具备温度和湿度报警功能，用户可以根据自己的需要设定报警阈值。
超过设定阈值时，温湿度计会发出声音和显示警告标志。
四、注意事项1. 温湿度计应放置在通风良好、避免阳光直射和高温环境的位置，以免影响测量结果。
2. 请勿将温湿度计浸入水中或与其他液体接触。
3. 当温湿度计长时间不使用时，建议取出电池，以防止电池漏液损坏仪器。
RC-4连续温湿度记录仪数据管理软件 安装与使用指南
记录仪数据管理软件安装与使用指南2014-1-6目录目录1 产品简介.............................................................................................................. .. .. (3)2 运行环境要求 (3)3 安装USB驱动........................... ........................ .................................. .. .. (3)4 详细安装过程......................................... ........................ .......... .. (3)4.1 运行安装程序......................................................................................... ......... .. (3)4.2 选择安装语言.................................................... ......... . (4)4.3安装目录选择界面. . (4)4.4添加开始菜单 (5)4.5添加附加任务 (5)4.6 开始安装 (6)4.7安装其他运行组件 (6)5 使用简介. . . .......................................... ........................ .......... .. ............................... .. (7)5.1 主界面......................................................................................... .. (7)5.2 连接按钮.......................................... ......... .. (7)5.3 上传按钮. . ......................................................................................................... .. (8)5.4 参数设置按钮.................................................................................................... (12)5.5 系统设置按钮 . . . . . . . . . . . . . . . . . ............................................................................. .155.6 查询按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..165.7 保存按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..175.8 导出EXCEL按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... .... ..175.9 导出PDF按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... .......... .... ..175.10 导出WORD按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ... ..... ..... .... ..... ..... ..... .... ..175.11 导出TXT按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... ........ ..... .... ..175.12 打印按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... ........ ..... .... . (17)5.13 删除按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... ........ ..... ........... ..175.14 发邮件按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... ........ ..... …... ..175.15 停止按钮... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... .... ..... ..... ..... ........ ..... ........... ..18记录仪数据管理软件安装与使用指南1、产品简介记录仪数据管理软件是我司开发的最新一代记录仪产品配套的分析软件。
TRH Central USB温湿度传感器说明书
humedad, registrador de datosfiltro de sensor protector extraíble y manual del operador.Ejemplo de pedido: Sensor de temperatura/HR RH-USB y kit de montaje en pared/conducto HX70-MKIT.EspecificacionesTemperatura:Rango: -10 a 49 °C (1 a 120 °F)Precisión: ±1 °C (±-1,8 °F)Humedad relativa:Rango: 2 a 98% de HR del2 al 98%Precisión ±3% de HR (a una HRdel 15 al 90%)Repetibilidad: ±1% de HRInterfaz de PC: USBCable USB: Integral en el sensor,clavija tipo A de 2 m (6') (blindada)Software (incluido):Requiere Windows® 2000, XP, Vista(32 bits) o Windows 7 (32 bits)Carcasa: Acero inoxidable 316Dimensiones: 138 mm de largo x16 mm de diámetro (5,5 x 0,625")Peso: 67 g (0,18 libras)El sensor de temperatura/humedadrelativa RH-USB proporciona unmétodo económico y seguro para lamayoría de aplicaciones de control dela temperatura y la humedad relativa.El diseño compacto es ideal parael montaje en pared o en conducto.Cada unidad viene calibrada defábrica para ofrecer una sensibilidady estabilidad excelentes, así comouna rápida respuesta. La unidadincluye una sencilla instalacióncon una conexión USB directa. Elsoftware de usuario gratuito conviertesu PC en un medidor de temperaturay humedad, un registrador de datoso registrador de gráfico. El diseñoincluye una carcasa NEMA 4 (IP66)de acero inoxidable 316. T ambiénhay disponible un kit de montaje quepermite la instalación en pared o enconducto.tamaño inferior al real.S o n d a t e rm o p a r c onc o n e x iónU S B d i s p on i b l e.V e a e l m od e l o T J-US BEl modelo RH-USB semuestra en un tamañoinferior al real.。
COS-03-X USB温湿度记录仪功能描述及数据管理软件使用说明
COS-03-XUSB型温湿度记录仪功能描述及数据管理软件使用说明1、功能描述序号说明1 左边的灯为运行灯正常状态秒闪；右边的灯为报警灯，温湿度超限的情况下秒闪，和声音一致，可通过按键关闭2 实时温湿度显示3 剩余电量显示4 是否处于参数修改模式的提示5 是否联机6 当前的记录状态7 轮显已存储数量、系统时间（LOG下为已存储数据数量）8 温度或湿度报警提示记录仪显示界面：主界面、温湿度下限显示界面、温湿度上限显示界面、温湿度最小值显示界面、温湿度最大值显示界面。
可在主界面按上下键翻页查看。
主界面温湿度报警下限温湿度报警上限开机运行后温湿度的最小值开机运行后温湿度的最大值如果记录仪20秒钟（可设置）没有操作，则自动进入关闭显示状态。
也可设置不灭屏。
则记录仪屏幕长亮。
如果记录仪处于关闭显示状态，短按任意按键后进入状态显示界面。
按键每短按一次，记录仪显示界面就会在上述显示界面按顺序切换。
2、操作说明按键功能说明按键操作方式清除键●进行参数设置时退出操作短按返回键●界面设置或查看时返回主菜单短按减少键●参数修改时数据减小按键短按：以小数点位减少长按：以个位减少后翻页●菜单查看时前翻页按键短按关闭声光报警●主界面长按关闭声光报警（允许按键停止）长按增加键●参数修改时数据增加按键短按：以小数点位增加长按：以个位增加前翻页●菜单查看时前翻页按键短按开启声光报警●主界面长按开启声光报警（允许按键停止）保存键●参数修改完成后的确认键长按确认键●进入菜单短按启动/暂停记录键●启动记录；暂停记录长按2.2启动记录USB记录仪管理系统对记录仪参数设置后，记录仪处于记录未启动状态，在状态显示界面下长按键，屏幕上的“”符号点亮则启动记录。
“”符号闪烁表示处于启动延时状态。
注：USB记录仪数据管理系统对记录仪参数配置后，之前的历史数据会被清空，请在设置参数之前读取并保存记录仪的历史数据。
2.3停止记录（1）存储空间满后自动停止记录。
温度记录仪说明书
使用手册OPERATION GUIDEWINDOWS 98/2000/XP -安装USB数据记录仪配置软件USB Data Logger Configuration Software Installation1. 请把“USB数据记录仪”安装CD放入电脑的光驱中，自动运行后，将出现如下界面，单击“下一步”。
Insert the software CD into the CD drive of your computer. It will start automatically, and show this interface, then click “Next”.2. 阅读“重要须知”后，选择“同意”，进行下一步安装；Read the “IMPORTANT NOTICE”, select “Accept”and next.3. 根据需求，选择“典型安装”或者“简洁安装”单击“下一步”；Choose “typical/compact installation”. Click “Next”.4. 选择安装路径，单击“下一步”。
默认为：C:\Program Files\欧诺仪器\USB温度记录仪；Click “Next”. Or change to install to another path, then Click “Next”. Default path: “C:\Program Files\欧诺仪器\USB温度记录仪\”.5. 单击“安装”，开始安装。
Click “Install” to start the installation.6. 安装进度结束后，单击“完成”。
然后，提示安装USB驱动。
详细请阅读提示或者查看“安装USB驱动”。
After the process of installation closed, click “Finish”. Then, USB driver’s installation will be informed. Read hint or USB Driver Installation in detail.安装USB 驱动USB Driver Installation1.将USB数据记录仪插入电脑的USB接口。
RC-4温度计记录仪使用教程
RC-4温度计记录仪使用教程一、先安装光盘里的软件。
直接点下一步到完成即可。
二、上传导出数据1、在电脑桌面上打开RC-4H_Conventional软件。
2、将温度记录仪用USB线连接到电脑。
3、电脑提示发现新硬件后即可看到RC-4H软件里显示已连接、连接成功后，软件会显示一个温度记录曲线图，可以不用理会。
4、连接完成后点击软件里的上传数据，数据进度条完成后、这样会把记录仪的温度上传到电脑。
如下图：5、然后再点击软件里的导出PDF和导出TXT，两步均提示保存到某个文件夹。
如下图。
保存文件名称格式：xx温度记录，其中XX代表温度记录仪所在的仓库名称。
比如平湖华南城温度记录、13代表年份。
0617代表的是月份和日期。
6、完成上面操作后点击参数设置，再点软件右下角的参数保存，出现以下图提示时直接点“是”即可。
，如果在未做上传数据操作之前切勿做此操作！！！7、将导出的全部文件发送到我邮箱。
每周的一、三、五下午5点左右发送即可8、当以上操作完成以后、将记录仪从电脑拔出，且在记录仪的显示屏无显示的时候长按圆形的三角形图标按键4秒以上，当听到滴的一声后，松开按键、记录仪的屏幕亮起，并且有显示一个黑色三角形的运行小图标，表示正在已以开始记录温度数据。
放回原处即可！三、使用中的其它问题1、温度记录仪不能放在空调附近或能直接吹到空调风的地方。
2、连接到电脑的时候要求同步时钟点“是“即可。
3、温度超过24度时会报警的声音，出现此问题将空调温度调低即可。
4、在参数设置中，可以将“记录间隔“调整至30分钟，其它参数请不要做调整。
5、如果有不明白的地方可以咨询网络信息部。
S500系列大屏幕温湿度计用户手册说明书
S500 系列大屏幕温湿度计用户手册S500 系列温湿度记录仪用户手册S500-EX/TH/ET/DT-USB S500-EX/TH/ET/DT-RS4854.1 注意事项----------------------------------------------------------------------------------------------------4.2 常见故障----------------------------------------------------------------------------------------------------目 录第一章 产品介绍-------------------------------------------------------------------------11.1 产品特点----------------------------------------------------------------------------------------------------1.2 使用范围----------------------------------------------------------------------------------------------------1.3 性能参数----------------------------------------------------------------------------------------------------1.4 S500-EX/TH/ET/DT-USB记录仪外型说明------------------------------------------------------------1.5 S500-EX/TH/ET/DT-RS485记录仪外型说明--------------------------------------------------------- 1.6 LCD 显示屏符号说明-------------------------------------------------------------------------------------1.7 按键功能说明----------------------------------------------------------------------------------------------第二章 S500-EX/TH/ET/DT-USB软件使用指南-------------------------------------2.1 USB 驱动安装----------------------------------------------------------------------------------------------2.2 Logpro 软件的使用---------------------------------------------------------------------------------------第三章 S500-EX/TH/ET/DT-RS485软件使用指南----------------------------------3.1 ToMonitor 实时监测软件的使用方法-----------------------------------------------------------------3.2 查看上传的数据-------------------------------------------------------------------------------------------第四章 使用注意事项-------------------------------------------------------------------------------111234557510131616516第一章 产品介绍1.1 产品特点1.2 使用范围采用进口原厂封装校准一体式温湿度传感器内置容量存储器，可存储4.3万组温湿度数据测量温湿度精准度高温湿度数据和时间同时显示，按键操作简单方便内置声光报警，超限报警功能。
