2006款东风本田思域自动变速箱维修手册（3）DTC故障处理DTC P0107：进气歧管绝对压力(MAP) 传感器电路电压低说明：进行故障处理之前，先记录所有冻结数据，再查阅一般故障处理说明(见14-3页)。
1. 使用HDS清除DTC。
2. 关闭点火开关，然后再次打开点火开关至ON(II)。
3. 使用HDS检查PGM FI模式菜单(PGM FIMode Menu) 中DTC/冻结数据是否显示DTC P0107？PGM-FI系统中是否显示DTC P0107？DTC P0108：进气歧管绝对压力(MAP) 传感器电路电压高说明：进行故障处理之前，先记录所有冻结数据，再查阅一般故障处理说明(见14-3页)。
1. 使用HDS清除DTC。
2. 关闭点火开关，然后再次打开点火开关至ON(II)。
3. 使用HDS检查PGM FI模式菜单(PGM FIMode Menu) 中DTC/冻结数据是否显示DTC P0108？PGM FI系统中是否显示DTC P0108？DTC故障处理(续)DTC P0335：曲轴(CKP)位置传感器无信号说明：进行故障处理之前，先记录所有冻结数据，再查阅一般故障处理说明(见14-3页)。
1. 使用HDS清除DTC。
2. 起动发动机。
3. 使用HDS检查PGM FI模式菜单(PGM FIMode Menu) 中DTC/冻结数据是否显示DTC P0335？PGM FI系统中是否显示DTC P0335？是—排除PGM FI系DTC P0339：曲轴位置(CKP)传感器间歇性中断说明：进行故障处理之前，先记录所有冻结数据，再查阅一般故障处理说明(见14-3页)。
1. 使用HDS清除DTC。
2. 起动发动机，并怠速运转10秒钟。
3. 使用HDS检查PGM FI模式菜单(PGM FIMode Menu) 中DTC/冻结数据是否显示DTC P0339？PGM FI系统中是否显示DTC P0339？DTC P0365：曲轴位置(CMP)传感器无信号说明：进行故障处理之前，先记录所有冻结数据，再查阅一般故障处理说明(见14-3页)。
2006款东风本田思域自动变速箱维修手册(5)
换档锁定 电磁阀
驻车销 开关
钥匙联锁 电磁阀 钥匙开关
红
黄
黑
粉红
红
黄
黑
粉红
黑黑
粉红 黑 黑 棕/黄 棕/黄
黄 蓝/黄
棕 红
黄/绿 红/黑
起动机 切断继 电器
2. 压下驻车销开关锁 定(B)时，拆下驻车 销(A)。
4. 拆下线束卡夹(C)，并 将驻车销开关/自动变 速箱档位开关指示灯 盘灯插头(D)从换档杆 总成/支架基座(E)上 拆下。
5. 将新驻车销开关(F1)4安-259 装在换档杆上，并安
自动变速箱联锁系统
组件位置索引
左侧驾驶型:
型右:侧驾驶
变速箱档位开关 测试，见14-254页 更换，见14-256页
14-252
说明：图中所示左侧驾驶型；右侧驾驶型与此相对称。
14-253
电路图
发动机盖下保险/继电器盒 蓄电池
仪表板下保险/继电器盒
BAT
点火开关 多路控制器(MICU)
自动变速
红
灰
箱档位指
示灯盘灯
红/黑
红
仪表控制模块
多路控制器(MIห้องสมุดไป่ตู้U) 棕
5. 确保选择控制轴处于 N档。如有必要，移动 换档杆至N档。
说明：不得使用选择 控制轴调整档位。如 果控制轴与之挤压， 可能会因控制轴和开 关之间的游隙而引起 信号或档位故障。
4. 拆下变速箱档位开关。
6. 将旋转架上的切口(A) 与变速箱档位开关(C) 上的空档定位切口(B) 对准。然后将2.0 mm (0.08 in.)厚薄规(D14)-插257 入切口，将开关保持
驻车销开关 钥匙联锁系统电路 故障处理，见14-266页 测试，见14-270页 更换，见14-271页 转向锁定总成 钥匙联锁电磁阀 钥匙联锁系统电路 故障处理，见14-266页
汽车维修手册资料电路图
汽车维修手册资料电路图淘宝店:本田车系2009广州本田CITY锋范原厂维修手册 2007本田Acura讴歌RL中文原厂维修手册 2009本田Acura讴歌TL中文原厂维修手册 2002至2004本田stream时韵维修手册 2004本田stream原厂维修手册增补版 2007东风本田新CR-V原厂维修手册 2004东风本田CR-V原厂维修手册 2009东风本田思域原厂维修手册 2007东风本田思域原厂维修手册 2006东风本田思域原厂维修手册 2006本田思域混合动力技术培训手册2005广州本田奥德赛原厂维修手册 2006广州本田奥德赛维修手册2002广州本田奥德赛原厂维修手册 2004广州本田飞度原厂维修手册2006广州本田飞度原厂维修手册增补版 2008广州本田飞度原厂维修手册2009广州本田飞度原厂维修手册2006广州本田思迪CITY维修手册 2008广州本田思迪维修手册增补版2008广州本田新雅阁原厂维修手册2008广州本田雅阁原厂培训资料2008广州本田雅阁原厂维修手册增补版 2008广州本田雅阁音响导航原厂培训2006广州本田雅阁原厂维修手册2003广州本田2.3雅阁原厂维修手册2001广州本田雅阁原厂维修手册丰田车系2010广汽丰田凯美瑞油电混合动力维修手册第一册2010广汽丰田凯美瑞油电混合动力维修手册第二册 2010广汽丰田凯美瑞油电混合动力维修手册第三册 2010广汽丰田凯美瑞油电混合动力维修手册第四册2010广汽丰田凯美瑞油电混合动力全车电路图 2010广汽丰田凯美瑞油电混合动力损伤维修手册 2010广汽丰田凯美瑞油电混合动力新车特性 2010广汽丰田凯美瑞油电混合动力新车培训2010广汽丰田凯美瑞油电混合动力用户手册+应急指南2008广汽丰田凯美瑞原厂维修手册 2009广汽丰田汉兰达原厂维修手册第一册2009广汽丰田汉兰达原厂维修手册第二册 2009广汽丰田汉兰达原厂维修手册第三册 2009广汽丰田汉兰达原厂维修手册第四册 2009广汽丰田汉兰达原厂维修手册第五册 2009广汽丰田汉兰达原厂新车特性 2007丰田汉兰达原厂维修手册 2010一汽丰田皇冠原厂培训手册2010一汽丰田皇冠原厂全车电路图 2004一汽丰田皇冠原厂维修手册 2006一汽丰田皇冠彩色电路图2006一汽丰田皇冠原厂维修手册增补篇 2007一汽丰田卡罗拉原厂维修手册2007丰田FJ酷路泽原厂维修手册2007丰田FJ酷路泽原厂技术培训 2008广州丰田雅力士原厂维修手册 2000一汽丰田花冠原厂维修手册 2004一汽丰田花冠原厂电路图2003一汽丰田花冠轿车维修手册2005丰田雷克萨斯GS430原厂中文培训资料 2005丰田雷克萨斯GS430.GS300原厂中文培训资料 2005丰田雷克萨斯GS430.GS300维修手册(英文版) 丰田雷克萨斯LS430电器维修手册中文版雷克萨斯A761E波箱原厂维修手册丰田雷克萨斯IS200维修手册丰田凌志LS400原厂中文维修手册丰田陆地巡洋舰维修手册一汽丰田特锐原厂维修手册2006一汽丰田威驰电路图(增补版) 一汽丰田威驰原厂维修手册一汽丰田威姿原厂维修手册丰田系列发动机原厂维修手册2005一汽丰田锐志原厂维修手册日产车系2008东风日产天籁原厂维修手册 2006东风日产天籁原厂维修手册 2004东风日产天籁原厂维修手册东风日产新天籁原厂技术培训 2006东风日产轩逸维修资料2008东风日产奇骏原厂维修手册2008东风日产新奇骏T31原厂培训教材 2003日产奇骏T30维修手册2001日产奇骏T30维修手册2008郑州日产御轩原厂维修手册 2006东风日产轩逸原厂维修手册 2006东风日产轩逸G11原厂技术培训 2006日产淑女跑车350Z原厂维修手册 2006日产风雅原厂维修手册 1999日产碧莲W41原厂维修手册 2001日产佳奔E25原厂维修手册2005东风日产骐达原厂维修手册 2005东风日产颐达原厂维修手册 2007东风日产骊威原厂维修手册 2006东风日产骏逸原厂维修手册 94-98日产风度A32原厂维修手册 2001日产风度A33原厂维修手册 2001风神蓝鸟全车维修手册 2002日产风神蓝鸟二代原厂维修手册 2004日产风神蓝鸟智尊原厂维修手册 2005日产尼桑贵仕V42原厂维修手册 2007日产尼桑贵仕维修手册 1997日产途乐Y61原厂维修手册 1999日产途乐Y61原厂维修手册 2001日产途乐Y61原厂维修手册 2004日产西玛F50原厂维修手册 2005日产西玛F50原厂维修手册 94-97日产阳光B14原厂维修手册 2002日产阳光N16原厂维修手册 2003东风日产阳光EQ7202原厂维修手册 2005东风日产阳光EQ7202原厂维修手册 2005郑州日产皮卡P27原厂维修手册2006郑州日产皮卡P31原厂维修手册 2007郑州日产SUV奥丁原厂维修手册 2004郑州日产帕拉丁原厂维修手册 2001日产皮卡D22原厂维修手册 94-99日产皮卡D22原厂维修手册马自达车系2008一汽马自达M5原厂维修手册 2008长安马自达2原厂维修手册 2008长安马自达2原厂技术培训 2010长安马自达M3原厂维修手册 2010长安马自达M3原厂技术培训手册2006长安马自达M3原厂维修手册 2008马自达RX-8维修手册 2009马自达M6睿翼维修手册2009一汽马自达M6睿翼原厂技术培训 2007一汽马自达M6原厂维修手册2006一汽马自达M6原厂维修手册 2005马自达M6自动变速器原厂维修手册 2005马自达M6维修车间操作手册 2010新一代普利马维修技术原厂培训 2005海南马自达普利马原厂维修手册 2004海南普利马原厂维修手册2003海南马自达福美来原厂维修手册 2006海南马自达福美来二代原厂维修手册 2009海马VT2无级变速器维修手册 2004马自达MPV自变速驱动桥维修手册2001马自达MPV原厂维修手册三菱车系2007长丰猎豹CS6原厂维修手册 2009长丰猎豹CS7原厂维修手册长丰猎豹吉普汽车维修手册长丰猎豹汽车原厂技术培训东南得利卡原厂维修手册东南富利卡原厂维修手册东南戈蓝汽车原厂维修手册东南菱帅原厂维修手册东南菱绅原厂维修手册东南系列发动机变速器原厂维修资料三菱戈蓝原厂维修手册2008三菱格蓝迪原厂维修手册2007三菱格蓝迪原厂维修手册 2006三菱格蓝迪原厂维修手册(中国版补充) 2004三菱格蓝迪原厂维修手册2007三菱蓝瑟原厂维修手册三菱戈蓝蓝瑟维修手册2008北京欧蓝德原厂维修手册2006北京欧蓝德原厂维修手册 2004北京欧蓝德原厂维修手册2002三菱帕杰罗速跑原厂维修手册 2004三菱帕杰罗速跑P45维修手册 2008三菱帕杰罗原厂维修手册三菱帕杰罗V73全车原厂车间检修手册三菱帕杰罗V73原厂维修手册三菱帕杰罗原厂维修手册三菱系列发动机变速器维修手册铃木车系2007铃木吉姆尼原厂维修手册 2009长安铃木新天语SX4自动变速器维修手册2009长安铃木新天语SX4原厂维修手册 2007长安铃木天语SX4维修手册长安铃木天语SX4轿车CNG系统维修手册 2006铃木超级维特拉原厂维修手册长安铃木羚羊原厂维修手册 2005长安铃木燕雨原厂维修手册昌河铃木北斗星微型客车原厂维修手册 2006昌河爱迪尔原厂维修手册铃木SOLIO所力歐(1.3L)维修手册斯巴鲁车系2008斯巴鲁森林人原厂维修手册2006斯巴鲁森林人原厂维修手册 2005斯巴鲁森林人原厂维修手册 2004斯巴鲁森林人原厂维修手册 2006斯巴鲁翼豹原厂维修手册 2005斯巴鲁翼豹原厂维修手册 2007斯巴鲁力狮原厂维修手册2006斯巴鲁力狮原厂维修手册 2005斯巴鲁力狮原厂维修手册现代车系2009北京现代索纳塔领翔NFC维修手册 2009北京现代索纳塔领翔NFC培训手册 2009北京现代索纳塔EF名驭电路图 2007北京现代索纳塔自动波电路图北京现代现代索纳塔维修手册北京现代索纳塔发动机培训2005北京现代索纳塔NF御翔原厂维修手册 2008北京现代索纳塔NF御翔原厂全车电路图北京现代索纳塔御翔NFC培训手册 2009北京现代伊兰特原厂维修手册 2008北京现代伊兰特悦动原厂维修手册北京现代伊兰特原厂技术培训手册2007北京现代伊兰特原厂全车电路图 2004北京现代伊兰特原厂维修手册2008北京现代途胜原厂全车电路图 2009北京现代途胜原厂全车电路图 2009北京现代途胜原厂维修手册北京现代途胜原厂技术培训教材2004北京现代途胜原厂维修手册 2009北京现代雅申特原厂维修手册 2008北京现代雅绅特原厂全车电路图 2006北京现代雅绅特原厂维修手册 2006华泰现代圣达菲原厂维修手册 2008华泰现代新圣达V6原厂维修手册华泰现代圣特菲原厂技术培训教材华泰现代特拉卡原厂维修手册现代特拉卡柴油发动机原厂维修手册现代酷派跑车原厂全车电路图现代XG君爵原厂维修手册 2004现代雅科仕原厂维修手册起亚车系2005东风起亚赛拉图原厂维修手册 2005东风悦达起亚千里马原厂维修手册东风悦达千里马原厂维修手册东风悦达起亚千里马原厂维修培训手册 2009东风悦达起亚福瑞迪原厂技术培训 2009起亚狮跑20DOHCVVT维修手册 2007起亚狮跑原厂维修手册2006起亚狮跑原厂全车电路图2003东风悦达起亚远舰维修手册东风悦达起亚远舰新车技术培训教材起亚嘉华原厂维修手册东风悦达起亚嘉华原厂培训资料东风悦达起亚嘉华原厂全车电路图 2003东风起亚悦达嘉华3.5维修手册大宇车系大宇希望原厂维修手册大宇(DAEWOO)LEGANZA典雅轿车全车线路图大宇(DAEWOO)兰龙轿车原厂全车线路图大宇蓝龙新巧龙旅行家典雅维修手册大宇王子超级沙龙轿车电控燃油喷射系统维修手册大宇Daewoo贵族希望ESPERO轿车电喷系统维修手册大宇蓝龙电器系统维修手册大宇蓝龙发动机电控系统检修大宇系列汽车电气元件位置及电路图全集通用车系2009上海通用别克新君威原厂维修手册 2003上海通用别克君威原厂维修手册2009上海通用别克新君越原厂维修手册 2008上海通用别克君越原厂维修手册2008上海通用别克君越混合动力维修手册 2008通用别克君越6T40自动变速箱维修手册 2006上海通用别克君越原厂维修手册 2006上海通用别克GL8原厂维修手册 2006上海通用别克GL8陆尊原厂维修手册 2005上海通用别克GL8陆尊原厂维修手册 2003上海通用别克GL8原厂维修手册增补本 2001上海通用别克GL8原厂维修手册上海通用别克GL8陆尊原厂维修手册 2005通用别克荣御原厂维修手册2005上海通用荣御原厂技术培训资料上海别克新世纪原厂维修手册2000通用别克新世纪GL GLX GS维修手册 2003上海通用别克世纪维修手册2008通用凯迪拉克CTS原厂维修手册 2007凯迪拉克(ESCALADE)凯雷德维修手册 2006通用凯迪拉克SGM980原厂维修手册 2005通用凯迪拉克XLR原厂维修手册2005通用凯迪拉克SRX原厂维修手册 2005通用凯迪拉克CTS原厂维修手册 2005通用凯迪拉克CRX原厂维修手册上海通用凯迪拉克原厂技术培训教材 2010上海通用别克凯越原厂全车电路图 2008上海通用别克凯越原厂维修手册 2008上海通用别克新凯越培训手册 2004上海通用别克凯越原厂维修手册上海通用别克凯越HRV维修手册2010上海通用林荫大道原厂维修手册 2007上海通用林荫大道原厂维修手册2010雪佛兰新赛欧原厂技术培训手册 2005上海通用赛欧原厂维修手册2003上海通用赛欧维修手册上海别克赛欧轿车维修手册全车电路图 2007上海通用雪佛兰乐骋原厂维修手册 2007上海通用雪佛兰景程原厂维修手册 2006上海通用雪佛兰景程维修手册2005上海通用雪佛兰景程原厂维修手册 2007上海通用雪佛兰乐风原厂维修手册 2009上海通用雪佛兰科鲁兹原厂维修手册 2007通用雪佛兰科帕奇C100原厂维修手册上海通用五菱SPARK原厂维修手册福特车系2008长安福特福克斯原厂维修手册 2005长安福特福克斯原厂维修手册 2007长安福特蒙迪欧智胜原厂维修手册长安福特蒙迪欧原厂维修手册长安福特蒙迪欧维修手册增补版福特蒙迪欧5速变速箱原厂维修手册长安福特蒙迪欧原厂技术培训手册 2009长安福特嘉年华电气原厂维修手册 2008长安福特嘉年华原厂维修手册 2005长安福特嘉年华电气维修手册 2003长安福特嘉年华原厂维修手册 2005福特领航员原厂维修手册 2005福特翼虎原厂维修手册2007福特S-MAX原厂维修手册2007长安福特S-MAX原厂技术培训资料道奇车系道奇大捷龙中文维修手册道奇捷龙汽车维修手册克莱期勒300C维修技术培训手册 Chrysler Neon 2000 彩虹原厂维修手册STRATUS 2000道奇原厂维修手册克莱斯勒倪虹原厂维修手册克莱斯勒土星原厂手册克莱斯勒北京切诺基维修手册雪铁龙车系2006东风雪铁龙凯旋维修手册东风雪铁龙凯旋原厂培训与电路图东风雪铁龙雪铁龙C2维修手册 2007东风雪铁龙毕加索原厂维修手册东风雪铁龙毕加索全车原厂电路图东风雪铁龙毕加索轿车结构与维修东风雪铁龙毕加索原厂维修手册东风雪铁龙塞纳维修手册东风雪铁龙爱丽舍原厂维修手册东风雪铁龙爱丽舍全车电路图东风雪铁龙爱丽舍轿车维修手册神龙富康988EX维修手册神龙富康ZX维修手册富康988轿车电气元件位置与电路图神龙富康自动变速器维修手册神龙富康全车电路图神龙富康电喷发动机修理手册标致车系东风标致307原厂维修手册2008东风标致307二厢2.0原厂电路图 2007东风标致307CMS 2.0 原厂电路图东风标致307 1.6自动档VAN+CAN全车电路图东风标致307多路传输系统培训东风标致307原厂技术培训手册东风标致206原厂电气维修手册东风标致206原厂技术培训手册 2010东风标致408原厂技术培训手册菲亚特车系菲亚特维修手册南京菲亚特派力奥维修手册南京菲亚特西耶那维修手册新雅途EPS维修资料英国车系路虎汽车维修手册南京名爵原厂维修手册上汽荣威原厂维修手册大众车系2010一汽大众CC原厂维修手册 2010一汽大众CC原厂技术培训手册 2010一汽大众CC原厂保养手册 2009一汽大众高尔夫A6原厂维修手册 2009上海大众途观原厂培训手册 2009上海大众朗逸原厂维修手册2009上海大众朗逸原厂全车电路图 2005一汽大众开迪Caddy原厂维修手册2005一汽大众开迪Caddy原厂技术培训手册 2005一汽大众开迪Caddy原厂全车电路图 2009一汽大众速腾原厂维修手册2009一汽大众速腾1.4T原厂技术培训一汽大众速腾09G波箱阀体分解图2006一汽大众速腾原厂维修手册2010一汽大众迈腾原厂电路维修手册 2009一汽大众迈腾原厂电路维修手册2009一汽大众迈腾新技术原厂培训 2009一汽大众迈腾1.4T原厂维修手册 2007一汽大众迈腾原厂维修手册 2009大众辉腾原厂技术培训手册 2009上海大众帕萨特新领驭电路图 2007上海大众帕萨特领驭原厂维修手册 2005帕萨特GLI原厂全车电路图上海大众PASSAT领驭售后技术培训上海大众帕萨特B5原厂维修手册2001-2003波罗1.4中文原厂维修手册 2007上海大众波罗劲情劲取原厂维修手册上海大众POLO 维修手册2005POLO GP上海大众内部培训资料 2004上海大众桑塔纳3000维修手册上海大众桑塔纳2000维修手册桑塔纳01N自动变速箱维修手册2008上海大众新桑塔纳全车电路图上海大众斯柯达法比亚原厂维修手册 2003上海大众途安原厂维修手册2004上海大众途安原厂维修手册上海大众途安内部技术培训教材上海大众途锐维修手册一汽大众宝来原厂维修手册 2004一汽大众宝来原厂技术培训教材一汽大众宝来全车电路图2008一汽大众新宝来原厂维修手册 2006一汽大众宝来维修手册2004一汽捷达原厂维修手册2006一汽大众捷达原厂全车电路图 2005一汽大众捷达原厂全车电路图一汽大众捷达柴油车维修手册一汽捷达都市先锋维修手册一汽捷达电喷系列轿车维修手册 2003上海大众高尔维修手册奥迪车系一汽大众奥迪A6L C6原厂维修手册一汽大众奥迪A6原厂维修手册一汽大众奥迪A6原厂技术培训一汽大众奥迪A4原厂维修手册一汽大众奥迪A4原厂技术培训奥迪A6维修手册奥迪Q7原厂全车电路图奥迪Q7原厂车间维修手册奥迪Q7原厂自学培训手册奥迪TT原厂自学手册2008奥迪TT原厂电路维修手册奥迪A8原厂维修手册奥迪A8原厂技术培训资料欧洲车系绅宝系列车型中文维修资料欧宝系列车型中文维修资料沃尔沃系列车型中文维修资料奔驰系列车型中文维修资料宝马系列车型中文维修资料比亚迪车系2008比亚迪F0原厂维修手册2008比亚迪F0电喷系统维修手册 2008比亚迪F1厂家技术培训手册 2007比亚迪F3 F3-R原厂维修手册 2007比亚迪F3发动机电喷系统维修手册2007比亚迪F3维修站培训教材 2006比亚迪F3原厂维修手册2009比亚迪F6原厂维修手册2009比亚迪S8原厂维修手册 2009比亚迪S8厂家内部培训教材奇瑞车系2008奇瑞A520原厂维修手册 2009奇瑞A3原厂维修手册 2011奇瑞新A3原厂维修手册 2009奇瑞威麟V5原厂维修手册奇瑞东方之子原厂维修手册奇瑞风云系列车型原厂维修手册奇瑞旗云A15原厂维修手册 2007奇瑞新A15旗云维修手册奇瑞瑞虎原厂维修手册 2010奇瑞瑞麒G6原厂维修手册 2010奇瑞瑞麒G5原厂维修手册 2008奇瑞瑞麒2原厂维修手册奇瑞QQ原厂维修手册长城车系长城风骏原厂维修手册长城哈弗原厂维修手册长城嘉誉原厂维修手册长城酷熊原厂维修手册长城精灵原厂维修手册长城赛铃原厂维修手册长城赛弗原厂维修手册长城炫丽原厂维修手册长城赛影原厂维修手册吉利车系2010吉利帝豪原厂维修手册 2007吉利金刚原厂维修手册吉利美人豹跑车维修手册2010吉利熊猫原厂电气维修手册 2009吉利远景原厂技术培训手册 2006吉利远景原厂维修手册吉利自由舰维修手册吉利FC-1全自动汽车空调维修手册吉利优利欧汽车电路图册中兴汽车中兴皮卡原厂维修手册中兴汽车无限原厂维修手册中兴威虎发动机原厂维修手册江铃汽车江铃陆风风华原厂维修手册江铃陆风风尚原厂维修手册江铃陆风原厂维修手册江铃宝典皮卡原厂维修手册江铃全顺原厂维修手册力帆汽车重庆力帆520原厂维修手册重庆力帆620原厂维修手册江淮汽车江淮宾悦原厂维修手册江淮瑞风原厂维修手册华晨汽车华晨中华轿车原厂维修手册华晨中华骏捷原厂维修手册华晨金杯海狮维修手册丰田海狮面包车维修手册华普汽车华普海锋原厂维修手册华普海尚原厂维修手册华普海迅原厂维修手册华普海域原厂维修手册华普海悦原厂维修手册哈飞汽车哈飞民意原厂维修手册哈飞赛马原厂维修手册哈飞赛豹电控维修手册长安汽车长安CM8原厂维修手册长安奔奔原厂维修手册长安之星原厂维修手册长安志翔原厂维修手册福田汽车北汽福田原厂维修手册福田蒙派克原厂维修手册双环汽车双环CEO原厂维修手册双环小贵族原厂维修手册一汽汽车天津夏利汽车维修手册一汽华利维修手册一汽佳宝原厂维修手册。
2006款东风本田思域自动变速箱维修手册(7)

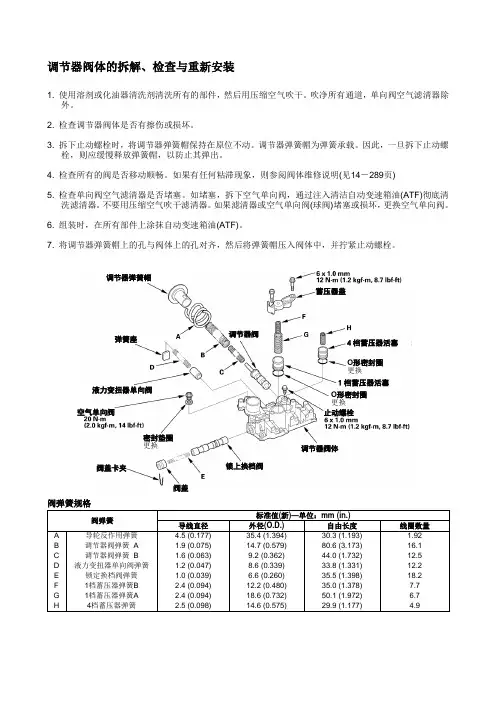

1. 使用溶剂或化油器清洗剂清洗所有的部件，然后用压缩空气吹干。
吹净所有通道，单向阀空气滤清器除外。
2. 检查调节器阀体是否有擦伤或损坏。
3. 拆下止动螺栓时，将调节器弹簧帽保持在原位不动。
调节器弹簧帽为弹簧承载。
因此，一旦拆下止动螺栓，则应缓慢释放弹簧帽，以防止其弹出。
4. 检查所有的阀是否移动顺畅。
如果有任何粘滞现象，则参阅阀体维修说明(见14－289页)5. 检查单向阀空气滤清器是否堵塞。
如堵塞，拆下空气单向阀，通过注入清洁自动变速箱油(ATF)彻底清洗滤清器。
不要用压缩空气吹干滤清器。
如果滤清器或空气单向阀(球阀)堵塞或损坏，更换空气单向阀。
6. 组装时，在所有部件上涂抹自动变速箱油(ATF)。
7. 将调节器弹簧帽上的孔与阀体上的孔对齐，然后将弹簧帽压入阀体中，并拧紧止动螺栓。
阀弹簧规格阀弹簧标准值(新)—单位：mm (in.) 导线直径 外径(O.D.) 自由长度 线圈数量 A导轮反作用弹簧 4.5 (0.177) 35.4 (1.394) 30.3 (1.193) 1.92 B 调节器阀弹簧 A 1.9 (0.075) 14.7 (0.579) 80.6 (3.173) 16.1 C 调节器阀弹簧 B 1.6 (0.063) 9.2 (0.362) 44.0 (1.732) 12.5 D 液力变扭器单向阀弹簧1.2 (0.047) 8.6 (0.339) 33.8 (1.331) 12.2 E 锁定换档阀弹簧 1.0 (0.039) 6.6 (0.260) 35.5 (1.398) 18.2 F 1档蓄压器弹簧B 2.4 (0.094) 12.2 (0.480) 35.0 (1.378) 7.7 G 1档蓄压器弹簧A 2.4 (0.094) 18.6 (0.732) 50.1 (1.972) 6.7 H4档蓄压器弹簧2.5 (0.098)14.6 (0.575) 29.9 (1.177)4.9调节器弹簧帽弹簧座液力变扭器单向阀 空气单向阀密封垫圈 更换调节器阀体锁上换档阀阀盖卡夹阀盖1档蓄压器活塞 止动螺栓О形密封圈 更换 О形密封圈 更换4档蓄压器活塞 蓄压器盖调节器阀1. 使用溶剂或化油器清洗剂彻底清洗所有的部件，然后用压缩空气吹干。
Honda ATF-Z1 自动变速箱流体维护手册说明书
Transmission Fluid5. If the level is below the lower mark, add fluid into the filler hole to bring it to the upper mark.Always use Honda ATF-Z1(AutomaticTransmission Fluid). If it is not available, you may use a DEXRON ® III automatic transmission fluid as a temporary replacement. However, continued use can affect shift quality. Have the transmission flushed and refilled with Honda ATF-Z1 as soon as it is convenient.To thoroughly flush the transmission,the technician should drain and refill it with Honda ATF-Z1 (Automatic Transmission Fluid), then drive the vehicle a short distance. Do this three times. Then drain and refill the transmission a final time.6. Insert the dipstick all the way back into the transmission securely as shown in the illustration.The transmission should be drained and refilled with new fluid according to the time and distance recommen-dations in the maintenance schedule.MaintenanceTransmission Fluid5-speed Manual TransmissionCheck the fluid level with thetransmission at normal operatingtemperature and the car sitting onthe level ground.Remove the black cover under theengine.Remove the transmission filler boltand carefully feel inside the bolt holewith your finger. The fluid levelshould be up to the edge of the bolthole. If it is not, add Honda ManualTransmission Fluid (MTF) until itstarts to run out of the hole. Reinstallthe filler bolt and tighten it securely.If Honda MTF is not available, youmay use an API service SG, SH or SJgrade motor oil with a viscosity ofSAE 10W-30 or 10W-40 as atemporary replacement. An SGgrade is preferred, but an SH or SJgrade may be used if SG is notavailable. However, motor oil doesnot contain the proper additives andcontinued use can cause stiffershifting. Replace as soon as it isconvenient.The transmission should be drainedand refilled with new fluid accordingto the time and distance recommen-dations in the maintenance schedule.Maintenance。
2006款东风本田思域自动变速箱维修手册1
2006款东风本田思域自动变速箱维修手册（1）辅助保护系统(如果自动变速箱需要进行保养)Civic的SRS包括位于转向盘毂中的驾驶席安全气囊、位于杂物箱上部仪表板中的助手席侧安全气囊、前排座椅安全带收卷器中的安全带张紧器、前排座椅安全带下锁扣中的座椅安全带外搭张紧器、车顶侧帘气囊以及前排座椅靠背中的侧安全气囊。
本维修手册包含有安全维修SRS所需的所有信息。
目录页上标有星号(*)的项目，均在其部位或其附近安装有SRS组件。
维修、分解、或更换这些组件时，需要采用特别的预防措施和专用工具，因而，此类工作必须由经过东风本田授权的经销商来专门承担。
•为避免SRS失效、发生严重的正面或侧面冲撞时导致人员伤亡的情况，所有SRS维修工作均必须由经过东风本田授权的经销商来专门承担。
• 不正确的维修程序，包括SRS的拆卸和安装不正确，均会因意外引爆气囊或侧气囊而导致人身伤害。
• 点火开关转到ON(II)位置时、或点火开关转到OFF位置三分钟内，不得撞击SRS装置、前碰撞传感器或侧碰撞传感器，否则，本系统可能在碰撞事故中失效、气囊可能会引爆。
• SRS电气插头采用黄色代码标识。
相关组件位于转向柱、前控制台、仪表盘、仪表盘下部面板、杂物箱上部的仪表盘、前排座椅、顶部和地板等部位。
对于这些电路，不得使用电子测试设备。
自动变速箱自动变速箱专用工具 ......................................... 14-2一般故障处理说明 ........................... 14-3DTC故障处理索引.......................... 14-8故障症状处理索引 ........................... 14-11 系统说明 ......................................... 14-29 DTC故障处理 ................................. 14-79 路试................................................. 14-187 失速测试 ......................................... 14-189 压力测试 ......................................... 14-190 换档电磁阀的测试 ........................... 14-194 换档电磁阀的更换 ........................... 14-197 换档电磁阀线束的更换.................... 14-197 自动变速箱离合器压力控制电磁阀A测试............................................. 14-199更换............................................. 14-201 自动变速箱离合器压力控制电磁阀B测试 ............................................. 14-202更换 ............................................. 14-206 自动变速箱离合器压力控制电磁阀C测试 ............................................. 14-204更换 ............................................. 14-206 输入轴(主轴)速度传感器的更换....... 14-207 输出轴(中间轴)速度传感器的更换 ... 14-208 2档离合器变速箱油压开关的更换... 14-209 3档离合器变速箱油压开关的更换... 14-210 自动变速箱油(ATF)温度传感器的测试和更换 ........................................ 14-211 自动变速箱油(ATF)液位检查........... 14-213 自动变速箱油(ATF)的更换 .............. 14-214 变速箱的拆卸 .................................. 14-215 变速箱的安装 .................................. 14-225 驱动盘的拆卸与安装........................ 14-235 自动变速箱油加热器软管的更换...... 14-235 自动变速箱油加热器的更换............. 14-236 自动变速箱油滤清器的更换............. 14-237 换档杆的拆卸 .................................. 14-238 换档杆的安装 .................................. 14-239 换档杆的拆解/重新组装................... 14-242 换档拉线的更换............................... 14-243 换档拉线的调整............................... 14-248 自动变速箱档位指示灯组件位置索引 .................................. 14-252 电路图............................................. 14-253 变速箱档位开关的测试.................... 14-254 变速箱档位开关的更换.................... 14-256 自动变速箱档位指示灯仪表盘灯线束的更换 ................................. 14-258自动变速箱联锁系统组件位置索引.................................. 14-259 电路图............................................. 14-260 换档锁定系统电路故障处理 ............ 14-261 钥匙联锁系统电路故障处理 ............ 14-266 换档锁定电磁阀的测试.................... 14-267 换档锁定电磁阀的更换.................... 14-268 换档锁止件的更换........................... 14-269 换档锁止件衬垫的更换.................... 14-269 驻车销开关的测试........................... 14-270 驻车销开关的更换........................... 14-271变速箱端盖端盖的拆卸...................................... 14-272 驻车拉杆止动器的检查与调整 ......... 14-275 惰轮轴轴承的更换 ........................... 14-276 选档控制轴油封的更换.................... 14-276 选档控制轴轴承的更换.................... 14-277 自动变速箱油(ATF)供油管的更换 ... 14-278 变速箱液压开关的更换.................... 14-278 空气单向阀的检查和更换 ................ 14-279 端盖的安装...................................... 14-335变速箱壳体壳体与轴总成的拆卸........................ 14-280 轴承的拆卸...................................... 14-282 轴承的安装...................................... 14-283 倒档惰轮的拆卸............................... 14-284 倒档惰轮的安装............................... 14-285 倒档惰轮轴的拆卸与安装 ................ 14-286 轴总成与壳体的安装........................ 14-331阀体阀体与自动变速箱油(ATF)滤网的拆卸........................................................ 14-287 阀体的修理...................................... 14-289 阀体阀拴的安装............................... 14-290 主阀体的拆解、检查与重新组装...... 14-291自动变速箱油(ATF)泵的检查........... 14-292 调节器阀体的拆解、检查与重新安装............................................ 14-293 伺服器体的拆解、检查与重新安装.. 14-294 换档电磁阀的拆卸与安装 ................ 14-295 阀体与自动变速箱油(ATF)滤网的安装........................................................ 14-328液力变扭器壳体主轴轴承与油封的更换.................... 14-296 中间轴轴承与油封的更换 ................ 14-297 辅助轴轴承的更换........................... 14-298 润滑单向阀的更换........................... 14-299 选择控制轴油封的更换.................... 14-300轴与离合器主轴的拆解、检查与重新安装......... 14-301主轴3档齿轮轴向间隙的检查......... 14-302 中间轴的拆解、检查与重新安装 ..... 14-304 倒档接合套轴套的拆卸.................... 14-305倒档接合套轴套的安装.................... 14-305 辅助轴的拆解、检查和重新安装 ..... 14-306 辅助轴1档齿轮轴向间隙的检查 ..... 14-307 辅助轴2档齿轮轴向间隙的检查 ..... 14-309 辅助轴密封环的更换 ....................... 14-311 1档离合器的拆卸 ........................... 14-312 2档、3档、4档和5档离合器的拆解........................................ 14-313 离合器的检查.................................. 14-317 离合器钢板相位差检查.................... 14-318 离合器间隙的检查........................... 14-319 1档离合器重新组装........................ 14-323 2档、3档、4档与5档离合器重新组装 .................................... 14-324自动变速箱差速器组件位置索引.................................. 14-343 齿隙检查 ......................................... 14-343 差速器行星架，终从动齿轮的更换.. 14-344 行星架轴承的更换........................... 14-344 油封的更换...................................... 14-345 行星架轴承侧间隙的检查................ 14-346专用工具序号工具编号工具名称数量07406-0020004 自动变速箱油压仪表组 107PAB-0010000 主轴支架组 107JAC-PH80000 可调轴承拆卸组 107749-0010000 拆装导柱 107746-0010400 拆装垫块，52×55 mm 107746-0010800 拆装垫块，22×24 mm 107HAC-PK40102 壳体拨出器 107LGC-0010100 卡环钳 107746-0010500 拆装垫块，62×68 mm 107746-0010600 拆装垫块，72×75 mm 107NAD-PX40100 拆装垫块，78×80 mm 107947-ZV00100 油封拆装垫块 107746-0030100 拆装器，内径40 mm 107746-0030400 折装垫块，内径35 mm 107LAE-PX40000 离合器弹簧压缩器组 107ZAE-PRP0100 离合器压缩器附件 1070AC-XFD0100 齿轮安装组 107KAF-PS30200 轴承分离器 107LAD-PW50601 垫块，40×50 mm 107947-SD90101 油封拆装垫块 107JAD-PH80101 油封拆装垫块 1一般故障处理说明如何使用本田诊断系统(HDS)检测仪检查DTC当动力控制模块(PCM)检测到输入或输出系统异常时，仪表总成(B)上的D指示灯(A)通常将闪烁。
2006款东风本田思域自动变速箱维修手册(6)
端盖的拆卸所需专用工具主轴固定器组件07PAB-00100001. 拆下变速箱油尺。
2. 拆下固定自动变速箱油(ATF)进口管路支架的5个螺栓(D)、自动变速箱油(ATF)过滤器支架螺栓(E)、管路螺栓和密封垫圈，并拆下自动变速箱油(ATF)进口管路。
3. 拆下自动变速箱油(ATF)出口管路螺栓、管路装配螺栓、密封垫圈和自动变速箱油(ATF)出口管路(G)。
4. 拆下自动变速箱离合器压力控制电磁阀A、自动变速箱油(ATF)接管、O型密封圈、自动变速箱油(ATF)管及垫片。
5. 拆下自动变速箱离合器压力控制电磁阀B和C、O型密封圈、自动变速箱油(ATF)管、自动变速箱油(ATF)连接管及垫片。
6. 拆下输入轴(主轴)的速度传感器(H)和输出轴(中间轴)的速度传感器(I).7. 拆下自动变速箱油(ATF)加热器支架(J)。
8. 拆下变速箱档位开关盖(K)。
9. 从卡夹支架(M)上拆下变速箱档位开关卡夹(L)，然后拆下变速箱档位开关(N)。
10. 从端盖(O)上拆下卡夹支架。
11. 拆下端盖、定位销、O型密封圈及端盖垫片。
12. 从齿轮轴惰轮上拆下自动变速箱油(ATF)润滑油管(P)。
13. 将专用工具套在主轴上。
14. 使驻车制动棘爪与驻车档齿轮啮合。
15. 使用凿刀(C)切断每个轴锁紧螺母(B)的锁片(A)。
从每个轴上拆下锁紧螺母和锥形弹簧垫圈。
说明：• 中间轴和辅助轴锁紧螺母是左旋螺纹。
• 不要使凿下的残物落入变速箱内。
• 清洗旧锁紧螺母，用它们压紧惰轮齿轮和驻车齿轮。
(续)端盖的拆卸(续)16. 拆下将惰轮齿固定在惰轮齿轮轴上的弹簧卡环。
17. 将6 x 1.0 mm螺栓(A)安装在惰轮轴的惰轮(B)上。
将拆卸器装在主轴(D)上，并在拆卸器和惰轮轴之间放置一个隔板(E)，然后拆下惰轮轴惰轮齿。
18. 将拆卸器、6 x 1.0 mm螺栓和隔板安装在辅助轴惰轮(F)上。
用从惰轮轴上拆下惰轮的相同方法从辅助轴上拆下辅助轴惰轮。
2006款东风本田思域自动变速箱维修手册4
)(续DTC故障处理DTC。
使用11. 断开换档电磁阀线束插头。
14. HDS清除1端子与插头B20C40或C44端子之秒钟。
档位3档路试车辆至少在15. D312. 检查PCM 间的导通性。
Mode(A/T 菜单模自动变速箱式16. 在冻结数据的DTCMenu)Menu)(A/T Mode PCM插头是否为DTC P0979中，监测OBD状态下的)绿SHC(未通过。
通过/)芯B(44)C(44芯？结果是否显示通过(PASSED)－故障处理完成。
■是) 黄/ 棕LG2(LG1( /黄) 棕否－返回第7步并重新检查。
)/LG2(黄棕凹头插头端子侧是否导通？端子与换档电磁阀是插头PCM B20－排除线束插头之间的导线短路故障，然后进行第14步。
13否－进行第步。
)页。
14-194C(检查换档电磁阀13. 见是否正常？换档电磁阀 C，不是最新版本，则升级PCM－如果是PCM，然后)14-6见(PCM或以运行良好的替换页/重新检查。
如果使用运行良好的PCM症状迹象消失，则更换原来的PCM。
■或换档电磁阀线束C－更换换档电磁阀否页14-197见(，然后进行第)14步。
电路断路故障DTC P0980：换档电磁阀C关闭点火开关。
7.线。
短接SCS8. 使用HDS说明：? 进行故障处理之前，先记录所有冻结数据，。
芯)芯)和C(44(再查阅一般故障处理说明见14-3页)。
9. 断开PCM插头B(44 ? 此故障代码表示的是由电路问题引起的，而之间或C44插头B20端子与C40测量10. PCM 不是由变速箱内部机械问题引起的。
的电阻。
清除1. 使用HDSDTCPCM插头档位2. 在PP档位起动发动机，保持换档杆在)SH C(绿1秒钟。
至少))芯C(44B(44芯是否再次出现。
3. 检查DTC P0980？是否显示DTC P09807步。
－进行第是黄) ) LG2(棕/黄LG1(棕/)/LG2(黄棕否步。
－进行第4凹头插头端子侧(Miscellaneous Test 在分项检测菜单4. HDS，并使用中选择换档电磁阀Menu)C？是否为－25Ω12 测试换档电磁阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2006款东风本田思域自动变速箱维修手册（四）DTC故障处理(续)11. 断开换档电磁阀线束插头。
12. 检查PCM插头B20端子与C40或C44端子之间的导通性。
PCM插头凹头插头端子侧是否导通？是－排除PCM 插头B20端子与换档电磁阀线束插头之间的导线短路故障，然后进行第14步。
14. 使用HDS清除DTC。
15. 在D3档位3档路试车辆至少1秒钟。
16. 在自动变速箱模式菜单(A/T ModeMenu)(A/T ModeMenu)的DTC冻结数据中，监测OBD状态下的DTCP0979是否为通过/未通过。
结果是否显示通过(PASSED)？是－故障处理完成。
■否－返回第7步并重SH C(绿)B(44芯)C(44芯)LG1(棕/黄) LG2(棕/黄)LG2(棕/黄)DTC P0980：换档电磁阀C电路断路故障说明：• 进行故障处理之前，先记录所有冻结数据，再查阅一般故障处理说明(见14-3页)。
• 此故障代码表示的是由电路问题引起的，而不是由变速箱内部机械问题引起的。
1. 使用HDS清除DTC。
2. 在P档位起动发动机，保持换档杆在P档位至少1秒钟。
3. 检查DTC P0980是否再次出现。
是否显示DTCP0980？是－进行第7步。
否－进行第4步。
4. 在分项检测菜单(MiscellaneousTest Menu)中选择换档电磁阀C，并使用HDS测试换档电磁阀。
系统是否正常？是－进行第5步。
否－进行第7步。
5. 在P档位起动发动机，保持换档杆在P档位至少1秒钟。
6. 在自动变速箱模式菜单(A/T ModeMenu)下的DTC/冻结数据中，监测7. 关闭点火开关。
8. 使用HDS短接SCS 线。
9. 断开PCM插头B(44芯)和C(44芯)。
10. 测量PCM 插头B20端子与C40或C44之间的电阻。
PCM插头凹头插头端子侧是否为12－25Ω？是－如果PCM不是最新版本，则升级PCM，或以运行良好的PCM替换(见14-6页)，然后重新检查。
如果使用运行良好的PCM症状/迹象消失，则更换原来的PCM。
■否－进行第11步。
SH C(绿)B(44芯)C(44芯)LG1(棕/黄) LG2(棕/黄)LG2(棕/黄)DTC故障处理(续)11. 断开换档电磁阀线束插头。
12. 检查PCM插头B20端子与换档电磁阀线束插头1号端子之间的导通性。
换档电磁阀线束插头PCM插头B(44芯)凹头插头导线侧凹头插头端子侧是否导通？是－进行第13步。
否－排除PCM插头B20端子与换档电磁阀线束插头处导线断路故障，然后进行第15步。
13. 拆下换档电磁阀线束(见14-194页)。
14. 检查换档电磁阀线束插头1号端子与换档电磁阀C插头端子之间的导通性。
换档电磁阀C线束插头换档电磁阀线束插头凹头插头导线侧凸头插头端子侧是否导通？是－更换换档电磁阀C(见14-197页)，然后进行第15步。
否－更换换档电磁SH C(绿)SH C(绿)SH C(绿)DTC P0982：换档电磁阀D电路短路故障说明：• 进行故障处理之前，先记录冻结故障数据，再查阅一般故障处理说明(见14-3页)。
• 此故障代码表示的是由电路问题引起的，而不是由变速箱内部机械问题引起的。
1. 使用HDS清除DTC。
2. 在D档位2档路试车辆至少1秒钟。
3. 检查DTC P0982是否再次出现。
是否显示DTCP0982？是－进行第7步。
否－进行第4步。
4. 选择分项测试菜单(MiscellaneousTest Menu)中的换档电磁阀D，并使用HDS测试换档电磁阀D。
系统是否正常？是－进行第5步。
否－进行第7步。
5. 在P档位起动发动机，保持换档杆在P档位至少1秒钟。
6. 在自动变速箱模式菜单(A/T ModeMenu)下的DTC/冻结数据中，监测OBD状态下的DTCP0982是否为通过/7. 关闭点火开关。
8. 使用HDS短接SCS 线。
9. 断开PCM 插头B(44芯)和C(44芯)。
10.测量PCM插头B11端子与C40或C44之间的电阻。
PCM插头凹头插头端子侧电阻是否低于12 Ω？是－进行第11步。
否－如果PCM不是最新版本，则升级PCM，或以运行良好的PCM替换(见14-6页)，然后重新检查。
如果运行良好的PCM症状/迹象消失，则更换原来的PCM。
■B(44芯)C(44芯)SH D(绿/红)LG1(棕/黄) LG2(棕/黄)DTC故障处理(续)11. 断开换档电磁阀线束插头。
12. 检查PCM 插头B11端子与C40或C44端子之间的导通性。
PCM插头凹头插头端子侧是否导通？是－排除PCM 插头B11端子与换档电磁阀线束插头之间导线对地短路故障。
然后进行第14步。
14. 使用HDS清除DTC。
15. 在P档位起动发动机，保持换档杆在P档位至少1秒钟。
16. 在自动变速箱模式菜单(A/T ModeMenu)下的DTC/冻结数据中，监测OBD状态下的DTCP0982是否为通过/未通过。
结果是否显示通过(PASSED)？是－故障处理完成。
■否－返回第7步并重新检查。
B(44芯)C(44芯) SH D(绿/红)LG1(棕/黄) LG2(棕/黄)DTC P0983：换档电磁阀D电路断路故障说明：•进行故障处理之前，先记录冻结故障数据，再查阅一般故障处理说明(见14-3页)。
• 此故障代码表示的是由电路问题引起的，而不是由变速箱内部机械问题引起的。
1. 使用HDS清除DTC。
2. 在P档位起动发动机，保持换档杆在P档位至少1秒钟。
3. 检查DTC P0983是否再次出现。
是否显示DTCP0983？是－进行第7步。
否－进行第4步。
4. 选择分项测试菜单(MiscellaneousTest Menu)中的换档电磁阀D，并使用HDS测试换档电磁阀D。
系统是否正常？是－进行第5步。
否－进行第7步。
5. 在D档位1档路试车辆至少1秒钟。
6. 在自动变速箱模式菜单(A/T ModeMenu)下的DTC/冻结数据中，监测OBD状态下的DTC 7. 关闭点火开关。
8. 使用HDS短接SCS 线。
9. 断开PCM 插头B(44芯)and C(44芯)。
10. 测量PCM插头B11端子与C40或C44端子之间的电阻。
PCM插头凹头插头端子侧是否为12－25 Ω？是－如果PCM不是最新版本，则升级PCM，或以运行良好的PCM替换(见14-6页)，然后重新检查。
如果运行良好的PCM症状/迹象消失，则更换原来的PCM。
■否－进行第11步。
B(44芯)C(44芯)LG1(棕/黄) LG2(棕/黄) SH D(绿/红)DTC故障处理(续)11. 断开换档电磁阀线束插头。
12. 检查PCM插头B11端子与换档电磁阀线束插头8号端子之间的导通性。
换档电磁阀线束插头PCM插头B(44芯)凹头插头导线侧凹头插头端子侧是否导通？是－进行第13步。
否－排除PCM插头B11端子与换档电磁阀线束插头之间的13. 拆下电磁阀线束(见14-194页)。
14. 检查换档电磁阀线束插头8号端子与换档电磁阀D插头端子之间的导通性。
换档电磁阀线束插头凹头插头导线侧是否导通？是－更换换档电磁阀D(见14-197页)，然后进行第15步。
SH D(绿/红)SH D(绿/红)SH D(黄)凸头插头端子侧换档电磁阀D插头DTC P16C0：PCM自动变速箱控制系统未升级说明：• 进行故障处理之前，先记录冻结故障数据，再查阅一般故障处理说明(见14-3页)。
• PCM升级未完成时，显示该代码。
1. 升级PCM(见14-6页)。
2. 使用HDS检查自动变速箱模式菜单(A/T Mode Menu)中DTC/冻结数据是否显示DTCP16C0。
是否显示DTCDTC故障处理(续)DTC P1717：变速箱档位开关ATP RVS 开关电路断路故障说明：•进行故障处理之前，先记录冻结故障数据，再查阅一般故障处理说明(见14-3页)。
• 此故障代码表示的是由电路问题引起的，而不是由变速箱内部机械问题引起的。
1. 打开点火开关至ON(II)。
2. 换至R档，并使用HDS检查自动变速箱数据表中的自动变速箱R档开关信号。
4. 关闭点火开关。
5. 断开变速箱档位开关插头。
6. 检查变速箱档位开关插头10号端子与车身地线之间的导通性。
变速箱档位开关插头凹头插头导线侧是否导通？是－进行第7步。
否－排除变速箱档位开关插头10号端子与GND(黑)7. 打开点火开关至ON(II).8. 测量变速箱档位开关插头1号端子与10号端子之间的电压。
变速箱档位开关插头凹头插头导线侧是否有电压？是－进行第9步。
否－排除PCM插头B22端子与变速箱档位开关之间的导线断路故障，然后进行第10步。
9. 换档杆处于R档、档拉杆换至除R档外任何档位时，检查变速箱档位开关插头1号端子与10号端子之间的导通性。
变速箱档位开关凸头插头端子侧换档杆位于R档位时是否导通，以及换档杆换档至R档外任何档位时是否不导通？是－检查PCM插头B22端子处是否连接不良或松动。
如果连接正常，如果PCM没有最新软件，则升级PCM，以运行良好的PCM软件替换(见14-6页)，然后重新检查。
如果运行良好的PCM症状/迹象消失，则更换原来的PCM。
■否－更换变速箱档位开关(见14-256页)，然后进行第10步。
ATP RVS(白/红)GND(黑)ATP RVSGNDDTC故障处理(续)DTC P1746：换档控制系统故障；截止阀A卡滞在关闭位置，或截止阀B卡滞在接通位置说明：进行故障处理之前，先记录冻结故障数据，再查阅一般故障处理说明(见14-3页)。
1. 将发动机升温至正常工作温度(散热器风扇启动)。
2. 确保将变速箱油加注至合适油位，并检查是否泄漏。
3. 通过滤网排放自动变速箱油(ATF)(见14-214页第3步)。
检查滤网中是否有金属屑或过多的离合器物质。
滤网中是否有金属屑或过多的离合器物质？是－更换变速箱。
■否－更换自动变速箱油(ATF)(见14-214页第5步)，然后进行第4步。
4. 使用HDS清除DTC。
5. 在D档位各档试驾车辆几分钟，然后减速并停止。
6. 在D档位各档再次试驾车辆几分钟，然后减速并停止。
7. 在自动变速箱模式菜单(A/T ModeMenu)下的DTC/冻DTC P1747：换档控制系统故障；截止阀A卡滞在接通位置，或截止阀B卡滞在关闭位置说明：进行故障处理之前，先记录冻结故障数据，再查阅一般故障处理说明(见14-3页)。
1. 将发动机升温至正常工作温度(散热器风扇启动)。
2. 确保将变速箱油加注至合适油位，并检查其是否泄漏。
3. 通过滤网排放自动变速箱油(ATF)(见14-214页第3步)。
检查滤网中是否有金属屑或过多的离合器物质。
