高考物理一轮复习闭合电路欧姆定律焦耳定律学案(无答案)
闭合电路欧姆定律焦耳定律
自主学习
一．考纲解读
1. 理解闭合电路欧姆定律的内容,并能进行电路动态分析及电路的相关计算.
2. 能利用U-I图象进行分析并计算.
3. 能计算纯电阻电路和非纯电阻电路中的电功、电功率.
二．双基回扣
1.如图所示的电路,水平放置的平行板电容器中有一个带电液滴正好处于静止状态.现将滑动变阻器
的滑片P向左移动,则( )
A. 电容器中的电场强度将增大
B. 电容器的电容将减小
C. 电容器上的电荷量将减少
D. 液滴将向上运动
2.如图所示,电源电动势E=10 V,内阻可忽略.R1=4 Ω,R2=6 Ω,C=30 μF.
(1) S闭合后,稳定时通过R1的电流为多少?
(2) S原来闭合,然后断开,求这个过程中流过R1的总电荷量.
要点导学
要点一：直流电路的动态分析
例1.如图所示,电源电动势为E,内阻为r,不计电压表和电流表内阻对电路的影响,当开关闭合后,两小灯泡均能发光.在将滑动变阻器的滑片逐渐向右滑动的过程中,下列说法中正确的是( )
A. 小灯泡L
1、L2均变暗
B. 小灯泡L1变亮、L2变暗
C. 电流表A的读数变大,电压表V的读数变小
D. 电流表A的读数变小,电压表V的读数变大
小结：直流电路的动态分析方法：
程序法:电路结构的变化→R的变化→R总的变化→I总的变化→U端的变化→固定支路
I U ⎧⎨⎩并联分流串联分压→变化支路.
练习1：(单选)如图所示,电路中R 1、R 2均为可变电阻,电源内阻不能忽略,平行板电容器C 的极板水平放置.闭合开关S,电路达到稳定时,带电油滴悬浮在两板之间静止不动.如果仅改变下列某一个条件,油滴仍能静止不动的是( )
A. 增大R 1的阻值
B. 增大R 2的阻值
C. 增大两板间的距离
D. 断开开关S
练习2：(多选)如图所示的电路中,定值电阻R 大于电源内阻r,当滑动变阻器滑片向右滑动后,理想电流表A 1、A 2、A 3的示数变化量的绝对值分别为ΔI 1、ΔI 2、ΔI 3,理想电压表示数变化量的绝对值为ΔU.下列说法中正确的是 ( )
A. 电流表A 2的示数一定变小
B. 电压表V 的示数一定减小
C. ΔI 3一定大于ΔI 2
D. ΔU 与ΔI 1比值一定小于电源内阻r
要点二：电路中的有关功率及效率
例2：如图所示的电路中,R 1=3 Ω,R 2=6 Ω,R 3=1.5 Ω,C=20 μF.当开关S 断开时,电源所释放的总功率为2 W;当开关S 闭合时,电源所释放的总功率为4 W.求:
(1) 电源的电动势和内阻.
(2) 闭合S 时,电源的输出功率.
(3) S 断开和闭合时,电容器所带的电荷量各是多少?
小结：1. 电源的总功率：
2. 电源内部消耗的功率:
3. 电源的输出功率:
练习3：在如图所示的图象中,直线Ⅰ为某一电源的路端电压与电流的关系图象,直线Ⅱ为某一电阻
R
的伏安特性曲线.用该电源直接与电阻R 相连组成闭合电路.由图象可知( )
A. 电源的电动势为3V,内阻为0.5Ω
B. 电阻R 的阻值为2Ω
C. 电源的输出功率为2W
D. 电源的效率为66.7%
小结：
练习4：在如图甲所示的电路中,R 1为定值电阻,R 2为滑动变阻器.闭合开关S,将滑动变阻器的滑片P 从最右端滑到最左端,两个电压表的示数随电路中电流变化的完整过程图线如图乙所示.则( )
A. 图线b 是电压表V 2示数随电流变化的图线
B. 电源内阻的阻值为10 Ω
C. 电源的最大输出功率为3.6 W
D. 滑动变阻器R 2的最大功率为0.9 W
小结：输出功率随R 的变化关系
要点三：电路故障的分析方法
例3：如图所示的电路中,A 、B 两灯原来正常发光,忽然B 灯比原来亮了,这是因为电路中某一处发生断
路故障造成的.那么发生这种故障可能是(电源内阻不计)( )
A. R 1断路
B. R 2断路
C. R 3断路
D. 灯A 断路
小结：电路故障一般是短路或断路,常见的情况有:导线断芯,灯泡断丝、灯座短路、变阻器内部断路、接触不良等现象.
练习5：在如图所示的电路中,当合上开关S 后,发现两个小灯泡(均标有“3V 1W”)均不亮,用
电压表测得U ac =U bd =6V,如果电路中的各段导线及连接处均无问题,这说明( )
A. 灯泡L 1的灯丝断
B. 灯泡L 2的灯丝断
C. 变阻器R 的电阻断
甲 乙
D. 开关S 未接好
小结：检查故障的基本方法有两种:
1. 电压表检测方法:如果电压表示数为0,说明电压表上无电流通过,则可能在并联路段之外有断路,或并联路段内有短路.
如果电压表有示数,说明电压表上有电流通过,则在并联路段之外无断路,或并联路段内无短路.
2. 用多用电表的欧姆挡检测
要对检测的电路切断电源,逐一使元件脱离原电路(或对某段电路检测)后测量是通路还是断路,便可找到故障所在.
要点四：对电路中电功、电热、电功率的理解
例4：如图所示,电源电动势均为E=12V,内阻均为r=3Ω.R 0=1Ω,直流电动机内阻R 0'=1Ω.当调节滑动变阻器使R 1=2Ω时,图甲电路输出功率最大.调节R 2使图乙电路输出功率最大,且此时电动机刚好正常工作(额定功率为6W),则此时R 2的阻值和电动机的热功率P 为( )
A. R 2=2 Ω
B. R 2=1.5 Ω
C. P=6 W
D. P=4 W
小结：从能量转化的角度来看,电功和电热之间的数量关系是:
1. 纯电阻电路
2. 非纯电阻电路:
练习6：在如图所示的电路中电源电动势为E,内阻为r,M 为多种元件集成的电子元件,其阻值与两端所加的电压成正比(即R M =kU,式中k 为正常数)且遵循欧姆定律,L 1和L 2是规格相同的小灯泡(其电阻可视为不随温度变化而变化),R 为可变电阻.现闭合开关S,调节可变电阻R 使其电阻值逐渐减小,下列说法中正确的是( )
A. 灯泡L 1变暗、L 2变亮
B. 通过电阻R 的电流增大
C. 电子元件M 两端的电压变小
D. 电源两端电压变小
甲 乙
练习7：两电源电动势分别为E 1、E2(E1>E2),内阻分别为r1、r2.当这两个电源分别和一阻值为R的电阻连接时,电源输出功率相等.若将R减小为R',电源输出功率分别为P1、P2,则( )
A. r1<r2,P1<P2
B. r1>r2,P1>P2
C. r1<r2,P1>P2
D. r1>r2,P1<P2
巩固与提升：
1.(单选)某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系中,如图中的a、b、c所示.下列说法中错误的是( )
A. 直线a表示电源的总功率
B. 曲线c表示电源的输出功率
C. 电源的电动势E=3 V,内阻r=1 Ω
D. 电源的最大输出功率P m=9 W
2.直流电路如图所示,在滑动变阻器的滑片P向右移动时,电源的( )
A. 总功率一定减小
B. 效率一定减小
C. 内部损耗功率一定增大
D. 输出功率一定先增大后减小
3. 如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路,蓄电池内阻为 0.05 Ω.电流表和电压表均为理想电表.只接通S1时,电流表示数为10 A,电压表示数为12 V;再接通S2,启动电动机工作时,电流表示数变为8 A,则此时通过启动电动机的电流是
A. 2 A B .8 A
C. 50 A
D. 58 A
4.如图所示的电路中,R1、R2是两个定值电阻,R是滑动变阻器,R3是小灯泡,电源内阻为r.开关闭合后,当滑动变阻器滑片P向上移动时( )
A. 电压表示数变大
B. 小灯泡变亮
C. 电容器充电
D. 电源的总功率变大
5.如图甲所示的电路中,R 1、R2均为定值电阻,且R1=100Ω,R2阻值未知,R3为一滑动变阻器.当其滑片P 从左端滑至右端时,测得电源的路端电压随电源中流过的电流变化图线如图乙所示,其中A、B两点是滑片P在变阻器的两个不同端点得到的.求:
(1) 电源的电动势和内阻.
(2) 定值电阻R2的阻值.
(3) 滑动变阻器的最大阻值.
甲乙。

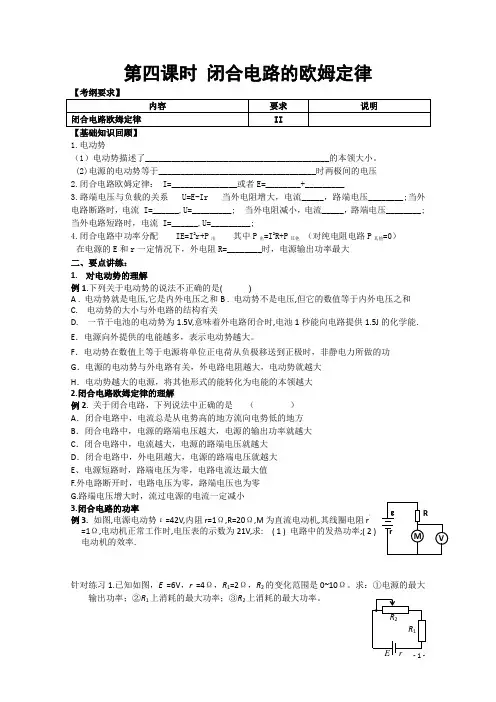

高三物理一轮复习教学案：闭合电路的欧姆定律
- 1 -第四课时 闭合电路的欧姆定律【考纲要求】内容要求 说明闭合电路欧姆定律II【基础知识回顾】 1.电动势（1）电动势描述了__________________________________________的本领大小。
(2)电源的电动势等于____________________________________时两极间的电压 2.闭合电路欧姆定律： I=_______________或者E=________+_________3.路端电压与负载的关系 U=E-Ir 当外电阻增大，电流_____，路端电压________;当外电路断路时，电流 I=______,U=_________; 当外电阻减小，电流_____，路端电压________;当外电路短路时，电流 I=______,U=_________;4.闭合电路中功率分配 IE=I 2r+P 出 其中P 出=I 2R+P 其他 （对纯电阻电路P 其他=0） 在电源的E 和r 一定情况下，外电阻R=________时，电源输出功率最大 二、要点讲练： 1. 对电动势的理解例1.下列关于电动势的说法不正确的是( )A . 电动势就是电压,它是内外电压之和B . 电动势不是电压,但它的数值等于内外电压之和 C. 电动势的大小与外电路的结构有关D. 一节干电池的电动势为1.5V,意味着外电路闭合时,电池1秒能向电路提供1.5J 的化学能. E ．电源向外提供的电能越多，表示电动势越大。
F ．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功G ．电源的电动势与外电路有关，外电路电阻越大，电动势就越大H ．电动势越大的电源，将其他形式的能转化为电能的本领越大 2.闭合电路欧姆定律的理解例2. 关于闭合电路，下列说法中正确的是 （ ） A ．闭合电路中，电流总是从电势高的地方流向电势低的地方 B ．闭合电路中，电源的路端电压越大，电源的输出功率就越大 C ．闭合电路中，电流越大，电源的路端电压就越大 D ．闭合电路中，外电阻越大，电源的路端电压就越大 E 、电源短路时，路端电压为零，电路电流达最大值 F.外电路断开时，电路电压为零，路端电压也为零 G.路端电压增大时，流过电源的电流一定减小 3.闭合电路的功率例3. 如图,电源电动势ε=42V,内阻r=1Ω,R=20Ω,M 为直流电动机,其线圈电阻r ′=1Ω,电动机正常工作时,电压表的示数为21V,求: ( 1 ) 电路中的发热功率;( 2 ) 电动机的效率.针对练习1.已知如图，E =6V ，r =4Ω，R 1=2Ω，R 2的变化范围是0~10Ω。
教科版物理高考第一轮复习——闭合电路欧姆定律的应用问题(学案)
一、教学内容：高考第一轮复习——闭合电路欧姆定律问题综合二、学习目标：1、把握欧姆定律问题的差不多应用问题。
2、重点把握闭合电路的动态分析问题、含容电路问题的解题思路。
3、重点把握闭合电路的功率、电流、电阻的极值问题的分析方法和思路。
考点地位：本知识点是高中电学理论的核心内容，在历年的高考中占有重要的位置。
在考查形式上，既能够通过选择的形式考查单一的知识点，也能够通过一个模型片断的形式综合于大型的运算题中，09年广东卷第10题、08年广东卷第7题、07年宁夏理综卷第17题、均通过选择题的形式重点考查了全电路中的功率问题，动态分析问题，2021年的重庆理综卷第23题，则是通过小型运算的形式考查了功率的极值问题.三、重难点解析：（一）电动势1. 物理意义：电动势是描述电源把电能以外其他形式的能转化为电能的本领的物理量。
2. 定义式：E=W/Q. 数值上等于电源能够为单位电量（C）的电荷提供的电势能（J）。
单位为V。
3. 明白得要点（1）电动势等于电源开路时正、负极间的电压。
（2）电动势等于内、外电路电压之和。
（3）电动势和电压的异同①电动势是表示电源内克服非静电力做功，将其他形式的能量转化为电能本领的物理量，在数值上等于非静电力在电源内部把单位正电荷从负极移动到正极所做的功。
而电压是描述电能转化为其他形式能量的物理量，在数值上等于电场力在外电路移送单位正电量所做的功。
②电动势是由电源本身的性质决定，与外电路的结构无关，电路两端的电压不仅与电源有关，还与电路的具体结构有关。
问题1、电动势问题：关于电源电动势的说法，正确的是（）A. 电动势是表征电源把其他形式的能转变为电能的本领的一个物理量B. 电动势是数值上等于外电路断开时两极间的电压，亦等于电路中通过1C 电量时，电源所提供的能量C. 外电路接通时，电源电动势等于内、外电路上的电压之和D. 由于内外电路上的电压随外电路电阻的改变而改变，因此，电源电动势跟外电路电阻有关变式1、将电动势为3.0V 的电源接入电路中，测得电源两极间的电压为2.4V ，当电路中有6C 的电荷流过时，求：（1）有多少其他形式的能转化为电能。

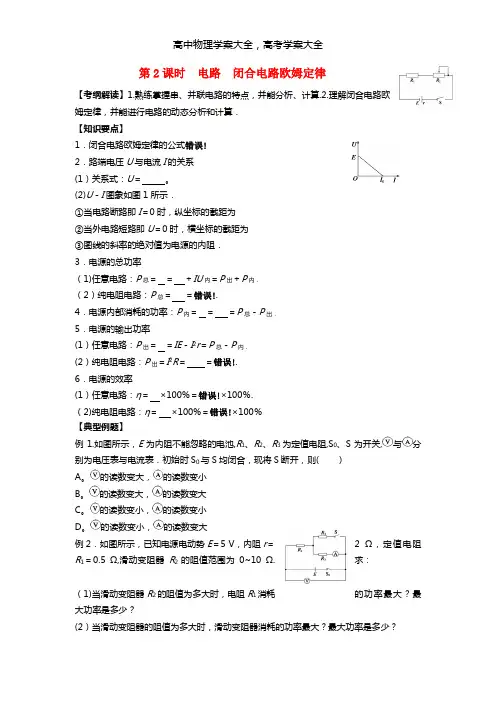

2021届高三物理一轮复习 第7章 第2课时 电路闭合电路欧姆定律导学案(无答案)
第2课时电路闭合电路欧姆定律【考纲解读】1.熟练掌握串、并联电路的特点，并能分析、计算.2.理解闭合电路欧姆定律，并能进行电路的动态分析和计算．【知识要点】1．闭合电路欧姆定律的公式错误!2．路端电压U与电流I的关系(1）关系式：U＝。
(2)U－I图象如图1所示．①当电路断路即I＝0时，纵坐标的截距为②当外电路短路即U＝0时，横坐标的截距为③图线的斜率的绝对值为电源的内阻．3．电源的总功率（1)任意电路：P总＝＝＋IU内＝P出＋P内．（2）纯电阻电路：P总＝＝错误!.4．电源内部消耗的功率：P内＝＝＝P总－P出．5．电源的输出功率(1）任意电路：P出＝＝IE－I2r＝P总－P内．(2）纯电阻电路：P出＝I2R＝＝错误!.6．电源的效率(1）任意电路：η＝×100%＝错误!×100％.（2)纯电阻电路：η＝×100%＝错误!×100％【典型例题】例1.如图所示，E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则( ）A。
的读数变大，的读数变小B。
的读数变大，的读数变大C。
的读数变小，的读数变小D。
的读数变小，的读数变大例2．如图所示，已知电源电动势E＝5 V，内阻r＝ 2 Ω，定值电阻R1＝0.5 Ω,滑动变阻器R2的阻值范围为0~10 Ω.求：（1)当滑动变阻器R2的阻值为多大时，电阻R1消耗的功率最大？最大功率是多少？(2）当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3）当滑动变阻器的阻值为多大时，电源的输出功率最大？最大功率是多少？例3．如图是某同学连接的实验实物图，开关闭合后A 、B 灯都不亮，他采用以下方法进行故障检查．选用量程为10 V 的已校准的电压表进行检查,测试结果如表1所示．根据测试结果，可定故障是________． A ．灯A 短路 B ．灯B 短路 C ．cd 段断路 D ．df 段断路例4在如图11所示的U －I 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图线,直线Ⅱ为某一电阻R 的U －I 图线．用该电源直接与电阻R 相连组成闭合电路，由图象可知( )A ．电源的电动势为3 V ，内阻为0。

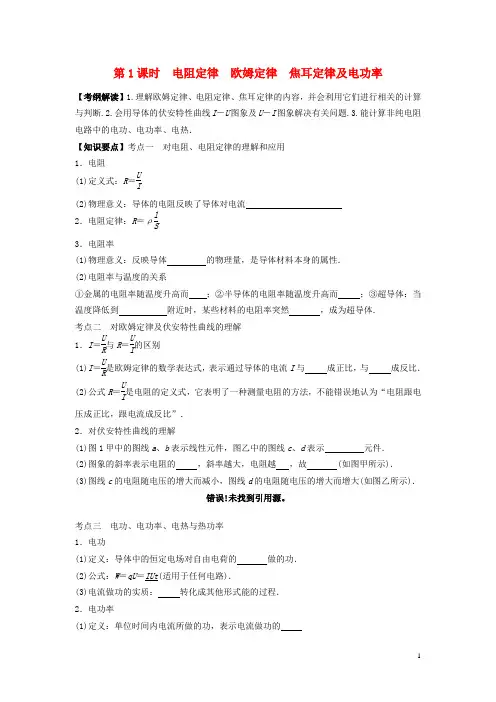

高三物理一轮复习第7章第1课时电阻定律欧姆定律焦耳定律及电功率导学案(无答案)
第1课时 电阻定律 欧姆定律 焦耳定律及电功率【考纲解读】1.理解欧姆定律、电阻定律、焦耳定律的内容，并会利用它们进行相关的计算与判断.2.会用导体的伏安特性曲线I －U 图象及U －I 图象解决有关问题.3.能计算非纯电阻电路中的电功、电功率、电热．【知识要点】考点一 对电阻、电阻定律的理解和应用1．电阻(1)定义式：R ＝U I .(2)物理意义：导体的电阻反映了导体对电流2．电阻定律：R ＝ρl S.3．电阻率(1)物理意义：反映导体 的物理量，是导体材料本身的属性．(2)电阻率与温度的关系①金属的电阻率随温度升高而 ；②半导体的电阻率随温度升高而 ；③超导体：当温度降低到 附近时，某些材料的电阻率突然 ，成为超导体． 考点二 对欧姆定律及伏安特性曲线的理解 1．I ＝U R 与R ＝U I的区别(1)I ＝U R是欧姆定律的数学表达式，表示通过导体的电流I 与 成正比，与 成反比． (2)公式R ＝U I 是电阻的定义式，它表明了一种测量电阻的方法，不能错误地认为“电阻跟电压成正比，跟电流成反比”．2．对伏安特性曲线的理解(1)图1甲中的图线a 、b 表示线性元件，图乙中的图线c 、d 表示 元件．(2)图象的斜率表示电阻的 ，斜率越大，电阻越 ，故 (如图甲所示)．(3)图线c 的电阻随电压的增大而减小，图线d 的电阻随电压的增大而增大(如图乙所示)．错误！未找到引用源。
考点三 电功、电功率、电热与热功率1．电功(1)定义：导体中的恒定电场对自由电荷的 做的功．(2)公式：W ＝qU ＝IUt (适用于任何电路)．(3)电流做功的实质： 转化成其他形式能的过程．2．电功率(1)定义：单位时间内电流所做的功，表示电流做功的(2)公式：P ＝W t ＝ (适用于任何电路)．3．焦耳定律(1)电热：电流通过导体产生的 跟电流的二次方成正比，跟导体的电阻及通电时间成正比．(2)公式：Q ＝I 2Rt .【典型例题】例1.一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后，切成等长的三段，然后把它们并联在一起，其电阻值为( )A.R 3 B ．3R C.R 9D ．R 例2．我国已经于2012年10月1日起禁止销售100 W 及以上的白炽灯，以后将逐步淘汰白炽灯．假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示．图象上A 点与原点的连线与横轴成α角，A 点的切线与横轴成β角，则( )A ．白炽灯的电阻随电压的增大而减小B ．在A 点，白炽灯的电阻可表示为tan βC ．在A 点，白炽灯的电功率可表示为U 0I 0D ．在A 点，白炽灯的电阻可表示为U 0I 0例3.如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r ＝0.8 Ω，电路中另一电阻R ＝10 Ω，直流电压U ＝160 V ，电压表示数U V ＝110 V ．试求：(1)通过电动机的电流；(2)输入电动机的电功率；(3)若电动机以v ＝1 m/s 匀速竖直向上提升重物，求该重物的质量？(g 取10m/s 2)例4．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U 的加速电场，设其初速度为零，经加速后形成横截面积为S 、电流为I 的电子束．已知电子的电荷量为e 、质量为m ，则在刚射出加速电场时，一小段长为Δl 的电子束内的电子个数是( ) A.I Δl eS m 2eU B.I Δl e m 2eUC.I eSm 2eU D.IS Δl e m 2eU【拓展训练】1．[电阻定律的应用]欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体型的金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a ＞b ＞c .电流沿以下方向流过该金属电阻，其中电阻的阻值最小的是( )2．[电阻定律的应用]用电器到发电场的距离为l ，线路上的电流为I ，已知输电线的电阻率为ρ.为使线路上的电压降不超过U .那么，输电线的横截面积的最小值为( ) A.ρl R B.2ρlI U C.U ρlI D.2Ul I ρ3．[对导体伏安特性曲线的理解]小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线在P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法中错误的是( )A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积4．[对导体伏安特性曲线的理解]某一导体的伏安特性曲线如图中AB (曲线)所示，关于导体的电阻，以下说法正确的是( )A ．B 点的电阻为12 ΩB ．B 点的电阻为40 ΩC ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了1 ΩD ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了9 Ω5．[非纯电阻电路中的电功和电热]电阻R 和电动机M 串联接到电路中，如图所示，已知电阻R 跟电动机线圈的电阻值相等，电键接通后，电动机正常工作，设电阻R 和电动机M 两端的电压分别为U 1和U 2，经过时间t ，电流通过电阻R 做功为W 1，产生热量为Q 1，电流通过电动机做功为W 2，产生热量为Q 2，则有( )A ．U 1<U 2，Q 1＝Q 2B ．U 1＝U 2，Q 1＝Q 2C ．W 1＝W 2，Q 1>Q 2D ．W 1<W 2，Q 1<Q 26．[家用电器中的电功和电功率]一只电饭煲和一台洗衣机并联接在输出电压为220 V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104 J ，洗衣机电动机消耗的电能为6.6×103 JD ．电饭煲发热功率是洗衣机电动机发热功率的10倍7.[电流微观表达式的应用]如图所示是一根粗细均匀的橡胶棒，其横截面积为S ，由于与毛皮发生摩擦而均匀带负电，若已知该橡胶棒每米所带的电荷量为q ，则当该棒沿轴线方向做速度为v 的匀速直线运动时，形成的等效电流为( )A ．vq B.q v C ．qvS D.qv S8．[电流微观表达式的应用]一横截面积为S 的铝导线，当有电压加在该导线上时，导线中的电流强度为I .设每单位体积的导线中有n 个自由电子，电子的电荷量为e ，此时电子定向移动的速度为v ，则在Δt 时间内，通过导体横截面的自由电子数目可表示为( )A ．nvS ΔtB ．nv Δt C.I Δt e D.I Δt Se9．(2012·浙江·17)功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( )A ．8×108 kW·h B．8×1010kW·hC ．8×1011 kW·h D．8×1013 kW·h10．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )A ．3 V,1.8 JB ．3 V,3.6 JC ．6 V,1.8 JD ．6 V,3.6 J11．在电喷汽车的进气管道中，广泛地使用着一种叫“电热丝式空气流量传感器”的部件，其核心部分是一种用特殊的合金材料制作的电热丝．如图9所示，电源的输出电压恒定．当进气管道中的冷空气流速越大时，电阻R 0两端的电压U 0越高，反之，电压U 0就越低．这样，管道内空气的流速就转变成了可以测量的电压信号，便于汽车内的电脑系统实现自动控制，如果将这种电热丝从汽车的进气管道中取出，放在实验室中测量它的伏安特性曲线，得到结果正确的是( )。
高三物理一轮复习学案闭合电路 欧姆定律课前案
高三物理一轮复习学案闭合电路欧姆定律课前案寄语：学如攀山，只有高处才有别样风景!目标导航1，理解电源电动势的概念及物理意义和电源内阻2，理解闭合电路欧姆定律及其应用3，掌握路端电压和外电阻，路端电压和干路电流的关系及电源的几个功率及效率知识回顾一、电动势1．电动势是反映电源通过非静电力做功把其它形式的能转化为本领的物理量．2．电动势在数值上等于在电源内部非静电力把在电源内从负极移送到正极所做的功；若用E表示电动势，用W表示非静电力移送电荷q做的功，则E=。
3．电动势在数值上等于电源没有接入外电路（即开路）时两极间的；等于内、外电路之和．4．电源内部也是由导体组成的，因此也有电阻，叫电源的．5．电动势与电势差两个概念表面上很相似，但从做功和能量转化的角度讲它们是正好相反，电动势表征电源中非静电力做功的本领，即其它形式的能向电能转化的本领；而电势差是电路中静电力做功的本领的量度，即电能向其它能转化的情况．二、闭合电路欧姆定律1．（1）公式：．（2）适用条件：纯电阻电路2．路端电压U和外电阻R关系：R增大，U，当R＝∞(断路)时，U＝；R减小时，U，当R＝0(短路)时，U＝。
3．总电流I和外电阻R关系：R增大，I变小，当R＝∞时，I＝0；R减小时，I变大，当R＝0时，I＝E/r(最大)。
(电源被短路，是不允许的)4．路端电压跟电流的关系（1）U=E－Ir （2）U—I关系图线如图所示当电路断路即I = 0时，纵坐标的截距为电动势为E；当外电路电压为U = 0时，横坐标的截距I=E/r为短路电流；图线的斜率的绝对值为电源的内电阻．三、闭合电路的U-I图象右图中a为电源的U-I图象；b为外电阻的U-I图象；两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点之间的矩形的面积表示；a的斜率的绝对值表示的大小；b的斜率的绝对值表示的大小；当两个斜率相等时U/VI/A o2015105ab（即内、外电阻相等时图中矩形面积最大，即输出功率最大（可以看出当时路端电压是电动势的一半，电流是最大电流的一半）。

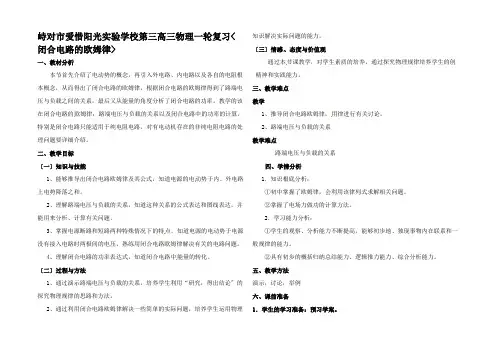

高三物理一轮复习《2.7 闭合电路的欧姆律》教案
