对数周期天线(Log Periodic Antenna,LPA)于1957年 提出，是非频变天线的另一类型，它基于以下相似概念： 当天线按某一比例因子τ变换后仍等于它原来的结构，则 天线的频率为f和τf时性能相同。对数周期天线有多种型 式 ， 其 中 1960 年 提 出 的 对 数 周 期 振 子 阵 天 线 （ Log Periodic Dipole Antenna,LPDA），因具有极宽的频带特性， 而且结构比较简单，所以很快在短波、超短波和微波波 段得到了广泛应用。我们将以LPDA为例说明对数周期天 线的特性。
31
而在本图中设计时多加了一个最短振子，其尺寸 为0.172m，在f=650MHz时，相当于 L/λ=0.172/0.462=0.37<0.5，仍基本满足650MHz时对辐射 区的要求，所以其方向图只比频率为600MHz时稍差一 点。 另外，由该图还可以看出，对数周期振子阵天线 的E面方向图总是较H面的要窄一些。这是合理的，因 为单个振子在H面内没有方向性而在E面却有一定的方 向性。
该式表明，只有当工作频率的对数作周期性变化时 1 (周期为ln(1/τ))，天线的电性能才保持不变，所以，把这种 ln f n 1 ln f n ln （4―4―7） 天线称为对数周期天线。
12
实际上并不是对应于每个工作频率只有一个振子 在工作，而且天线的结构也是有限的。这样一来，以 上的分析似乎完全不能成立。 然而值得庆幸的是,实验证实了对数周期振子阵天 线上确实存在着类似于一个振子工作的一个电尺寸一 定的“辐射区”或“有效区”，这个区域内的振子长 度在λ/2附近，具有较强的激励，对辐射将作出主要贡 献。当工作频率变化时，该区域会在天线上前后移动 （例如频率增加时向短振子一端移动），使天线的电 性能保持不变。

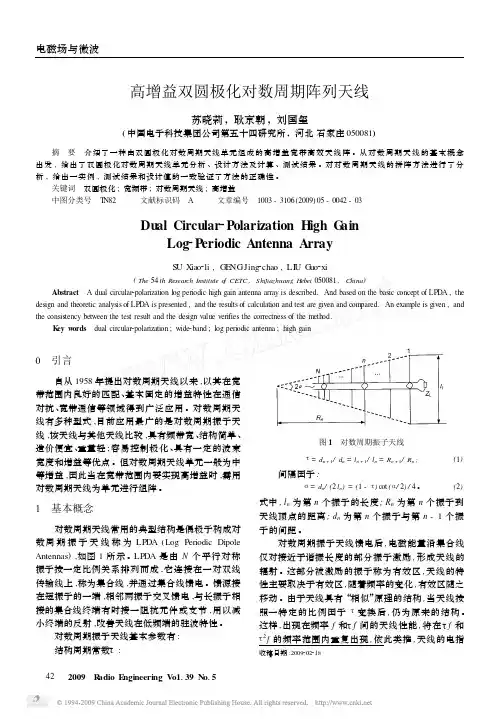

高增益双圆极化对数周期阵列天线
PROCEEDINGS ,1988 ,135 (2) :98 - 102. [4 ] 丁晓磊. 对数周期偶极天线扇形阵的分析 [J ]. 电波科学
学报 ,2003 ,18 (6) :655 - 658.
作者简介 苏晓莉 女 , (1978 - ) ,中国电子科技集团公司第五十四研究所
工程师。主要研究方向 :天线设计。
利用矩量法 ,可首先求出阵单元电流矩阵[ IA ] 、 天线输入阻抗 Zin ,根据电流分布可求出天线辐射特 性及天线增益[4] 。
2. 1 单元电流矩阵[ IA ]
在每个阵单元的 N 个点上令切向场为零而得 到下列方程 。
MN
∑ ∑Zm , npInp = 0 , m = 1 ,2 , …, N ×( M - 1) 。 (3)
2009 年 无线电工程 第 39 卷 第 5 期 43
电磁场与微波
测试的天线方向图如图 4 所示 。从测试的方向 图可以看到天线阵的增益达到16. 87 dB ,副瓣电平达 到 - 17. 3 dB和 - 18. 0 dB ,全面实现了天线阵增益 > 15 dBi 、副瓣 < - 15 dB (平均) 的指标要求。
对数周期振子天线馈电后 , 电磁能量沿集合线
仅对接近于谐振长度的部分振子激励 , 形成天线的
辐射 。这部分被激励的振子称为有效区 , 天线的特
性主要取决于有效区 ,随着频率的变化 ,有效区随之
移动 。由于天线具有“相似”原理的结构 , 当天线按
照一特定的比例因子 τ变换后 , 仍为原来的结构 。
这样 ,出现在频率 f 和τf 间的天线性能 , 将在 τf 和
3 结束语
对电磁波而言 ,极化描述了电场矢量端点作为时 间的函数所形成的空间轨迹的形状和旋向 ,极化信息 在目标检测 、增强 、滤波及识别方面有着巨大的应用 潜力 ,但这一信息资源的研究开发深度和广度还远不 能与其重要性对称 ,一些相关的理论还需要进一步的 提炼细化 。本文将目前文献中使用的小圆极化轨道 更名为 γ圆极化轨道 ,大圆极化轨道更名为 < 圆极 化轨道 ,而把切割平面到 Poincare 球心距离小于 1 的 称为小圆极化轨道 ,等于 1 的称为大圆极化轨道 ,并
对数周期偶极子天线阵的互耦分析

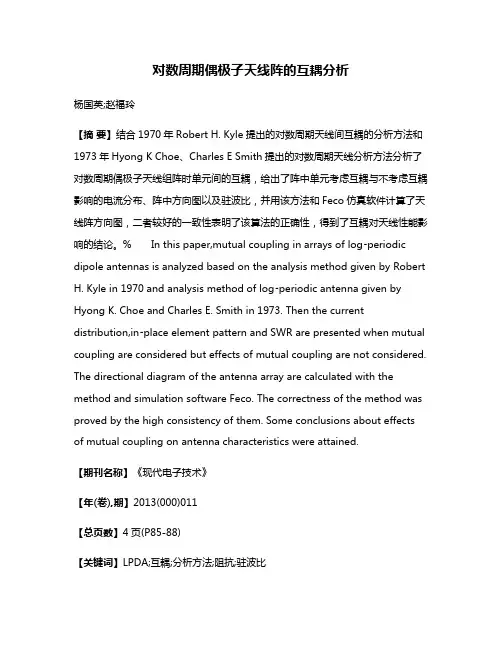

对数周期偶极子天线阵的互耦分析杨国英;赵福玲【摘要】结合1970年Robert H. Kyle提出的对数周期天线间互耦的分析方法和1973年Hyong K Choe、Charles E Smith提出的对数周期天线分析方法分析了对数周期偶极子天线组阵时单元间的互耦，给出了阵中单元考虑互耦与不考虑互耦影响的电流分布、阵中方向图以及驻波比，并用该方法和Feco仿真软件计算了天线阵方向图，二者较好的一致性表明了该算法的正确性，得到了互耦对天线性能影响的结论。
% In this paper,mutual coupling in arrays of log⁃periodic dipole antennas is analyzed based on the analysis method given by Robert H. Kyle in 1970 and analysis method of log⁃periodic antenna given by Hyong K. Choe and Charles E. Smith in 1973. Then the current distribution,in⁃place element pattern and SWR are presented when mutual coupling are considered but effects of mutual coupling are not considered. The directional diagram of the antenna array are calculated with the method and simulation software Feco. The correctness of the method was proved by the high consistency of them. Some conclusions about effects of mutual coupling on antenna characteristics were attained.【期刊名称】《现代电子技术》【年(卷),期】2013(000)011【总页数】4页(P85-88)【关键词】LPDA;互耦;分析方法;阻抗;驻波比【作者】杨国英;赵福玲【作者单位】中国电波传播研究所青岛研发中心，山东青岛 266071;中国电波传播研究所青岛研发中心，山东青岛 266071【正文语种】中文【中图分类】TN821⁃34对数周期偶极子天线[1]（LPD天线）是一种众所周知的结构简单、性能良好的宽频带天线。

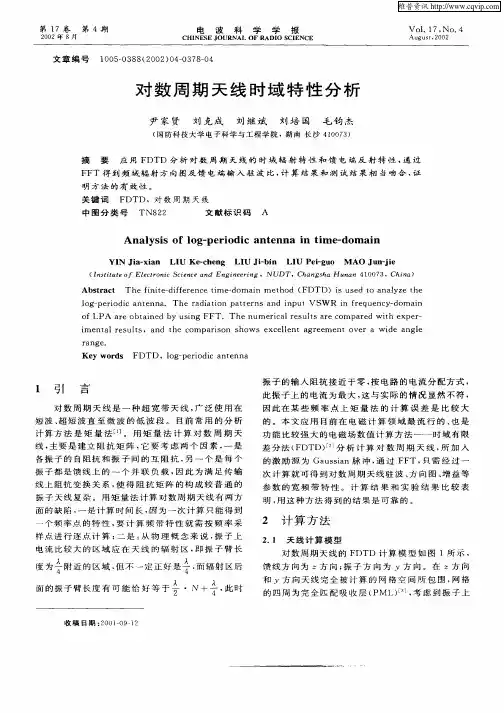

对数周期天线时域特性分析
