对数周期偶极子天线辐射特性及其使用误区研究
总第１９４期 ２０１０年第８期 舰船电子工程 Ｓｈｉｐ Ｅｌｅｃｔｒｏｎｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ Ｖｏ１．３Ｏ Ｎｏ．８ ８５
对数周期偶极子天线辐射特性及其使用误区研究
王晓攀” 谢飞” 杨志飞” 魏勋
（６３８８８部队” 济源４５４６５０）（６３８９１部队 洛阳４７１００３）
摘要文章针对目前测试中操作人员对ＬＰＤＡ的不当使用情况，通过建模仿真ＬＰＤＡ，对某ＬＰＤＡ的辐射特性进行 深入研究，同时针对测试中常见的几个使用ＬＰＤＡ误区进行分析，使用仿真软件分析残缺的ＬＰＤＡ的天线性能，对今后使 用ＬＰＤＡ进行测试有一定的指导意义。 关键词对数周期偶极子天线；数值仿真；驻波系数；辐射特性 中图分类号ＴＮ８２
Ｒｅｓｅａｒｃｈ ｏｎ Ｒａｄｉａｔｉｏｎ ａｎｄ Ｕｓｅ Ｅｒｒｏｒｓ ｏｆ Ｌｏｇ—Ｐｅｒｉｏｓｉｃ Ｄｉｐｏｌｅ Ａｎｔｅｎｎａ
Ｗａｎｇ Ｘｉａｏｐａｎ Ｘｉｅ Ｆｅｉ Ｙａｎｇ Ｚｈｉｆｅｉ ’Ｗｅｉ Ｘｕｎ。 （Ｎｏ．６３８８８ Ｔｒｏｏｐｓ ｏｆ ＰＬＡ”，Ｊｉｙｕａｎ ４５４６５０）（Ｎｏ．６３８９１ Ｔｒｏｏｐｓ ｏｆ ＰＬＡ ，Ｌｕｏｙａｎｇ ４７１００３）
Ａｂｓｔｒａｃｔ Ｉｎ ｖｉｅｗ ｏｆ ｔｈｅ ｉｍｐｒｏｐｅｒ ｕｓｅ ｏｆ ＬＰＤＡ ａｔ ｔｈｅ ｃｕｒｒｅｎｔ ｔｅｓｔ，ｔｈｅ ｐａｐｅｒ ｄｏｅｓ ａ ｌｏｔ ｏｆ ｐｒｏｆｏｕｎｄ ｓｔｕｄｙ ａｂｏｕｔ ｒａｄｉａ— ｔｉｏｎ ｂｙ ｍｏｄｅｌｉｎｇ ａｎｄ ｓｉｍｕｌａｔｉｏｎ．Ａｔ ｔｈｅ ｓａｍｅ ｔｉｍｅ，ｔｈｅ ｃｏｍｍｏｎ ｕｓｅ ｅｒｒｏｒｓ ｗｅｒｅ ａｎａｌｙｚｅｄ ｂｙ ｕｓｉｎｇ ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｓｏｆｔｗａｒｅ ｔｏ ｓｉｍｕｌａｔｅ ｔｈｅ ｉｎｃｏｍｐｌｅｔｅ ＬＰＤＡ’Ｓ ｐｅｒｆｏｒｍａｎｃｅ．Ｔｈｅ ｎｕｍｂｅｒ ｏｎ ｔｈｅ ｆｕｔｕｒｅ ｕｓｅ ｏｆ ｔｈｅ ｔｅｓｔ ｄｉｐｏｌｅ ｈａｓ ｓｏｍｅ ｓｉｇｎｉｆｉｃａｎｃｅ．Ｉｔ ｈａｓ ｇｒｅａｔ ｓｉｇｎｉｆｉｃａｎｃｅ ｆｏｒ ｔｈｅ ｔｅｓｔｉｎｇ ｏｆ ＬＰＤＡ． Ｋｅｙ Ｗｏｒｄｓ ＬＰＤＡ，ｎｕｍｅｒｉｃａｌ ｓｉｍｕｌａｔｉｏｎ，ｖｏｌｔａｇｅ ｓｔａｎｄｉｎｇ ｗａｖｅ ｒａｔｉｏ，ｒａｄｉａｔｉｏｎ Ｃｌａｓｓ Ｎｕｍｂｅｒ ＴＮ８２
１ 引言
对数周期天线是根据“相似”概念构成的［１］：当
天线按照某一特定因子ｒ变换后，仍为它原来的结
构，这样，出现在频率厂和 厂的之间的天线性能，
将会在ｒ厂和ｒ．厂的频率范围内重复出现。依次类
推，天线的电特性将在很宽的频率范围内作周期性 变化，所以其具有很好的带宽和方向性特性，是一
种频率无关的天线。ＬＰＤＡ（对数周期偶极子天
线）是对数周期天线中最简单的一种，具有对数周 期天线的性质＿２］。
ＬＰＤＡ是常用的天线，广泛用在侦察、干扰设备
中。在测试过程中，由于设备的长时间使用导致振
子缺失或者接触不良、天线使用操作不规范等原因，
会使天线特性发生变化，会影响测试结果的准确性。
本文通过仿真分析ＬＰＤＡ在一些非正常情况下天线
收稿日期：２０１０年４月２日，修回日期：２０１０年４月３０日 作者简介：王晓攀，男，助理工程师，研究方向：电子信息。 辐射特性的变化，研究其对测试的影响，从而对测试
时规范天线操作和测试后结果分析提供参考依据。
２ ＬＰＤＡ工作原理与建模仿真
２．１ ＬＰＤＡ工作原理简述
ＬＰＤＡ的典型形式如图１所示，实质上是Ｎ
副对称振子用双线进行馈电，这样的双线又称为集
合线，天线在短振子一端进行馈电，通常采用交叉
馈电的方式使天线激起向长振子端方向传输的行
波，从而部分振子激励并产生有效辐射，主辐射方
向指向短振子一端＿３ ］。交叉馈电的目的是使辐
射区的振子得到适宜的相位关系，使长振子的相位
超前于短振子，从而获得指向顶点方向的端射。
ＬＰＤＡ的不同部分分别辐射不同频段的电磁
波，频率高的由短振子辐射，频率低的由长振子辐
射，所以其工作频带低端由长振子决定，频带高端 ８６ 王晓攀等：对数周期偶极子天线辐射特性及其使用误区研究 总第１９４期
由短振子决定。
图１典型ＬＰＤＡ结构图 ２．２ ＬＰＤＡ的建模仿真 ＬＰＤＡ的仿真采用数值方法进行 。目前主
流的天线仿真软件均基于数值计算，其中有限元法
（ＦＥＭ），有限积分法（ＦＩＴ）和时域有限差分法
（ＦＤＴＤ）是常用的数值 计算方法，本文使用基
于ＦＩＴ的软件仿真了通
图２ ＬＰＤＡ的仿真模型 信对抗测试中某对数周
期天线的特性。根据对数周期天线的设置，最短的 振子设为 。，长度因子设为ｋ ，最近的距离设为
，距离因子设为忌ｚ，模型建立如图２所示。
使用在平行双线上交叉馈电的方式来建立
ＬＰＤＡ模型，在短振子端采用离散馈电，根据该
ＬＰＤＡ天线的工作频段，设置馈电阻抗为７５Ｑ。实
（ａ）３Ｄ方向图 际使用中，使用同轴线馈电时，可以使用阻抗变换
器进行阻抗匹配。 ２．３仿真结果及分析
天线的驻波系数表征的是天线与接收机之间
的能量转换效率的高低，经过仿真计算得到天线的 驻波系数曲线如图３所示。
图３天线仿真ＶＳＷＲ曲线 从图３中的曲线可以看出，该天线在７５ＭＨｚ
～１．５ＧＨｚ内的全频段内驻波系数均小于３，
８４ＭＨｚ￣１．１２ＧＨｚ频段内的驻波系数小于２．５，９１
￣５８０ＭＨｚ、６１２～７６ＯＭＨｚ等频带内驻波系数均在 ２以下，该天线可以满足一些常用的ＵＨＦ工作设
备的要求。
天线的方向性系数是用来描述天线辐射方向 的参数，仿真得到该ＬＰＤＡ在０．５ＧＨｚ时的３Ｄ方
向图、Ｅ面方向图，Ｈ面方向图分别如图４（ａ）、
（ｂ）、（ｃ）所示。
一ｎ ３ ＯＬｌ ｖ＂Ｍ－－＇＂－－－ ［ ｄｍ￣、√，，、０＼Ｐ
＼／‘、～ 一一 ／ １ ０ １ ８Ｏ
（ｂ）Ｅ面方向图 【 ３ｏ “’） ＼ ￣／ ＼… ＼３ 麟 ＼
１５０＼ ＝＝＝ １０ ｌ ８Ｏ
（ｃ）Ｈ面方向图 Ｏ
图４天线仿真方向图 图４（ａ）给出了天线仿真得到的３Ｄ方向图，图中 作在超短波频段，其体积较大，所以设计者通常使 颜色越深，辐射越强，可以看出天线是朝向短振子方 用一些可拆卸组合的方式制作ＬＰＤＡ。这种方式
向辐射，图４（ｂ）给出天线的Ｅ面方向图，图４（ｃ）是 保证了ＬＰＤＡ在载车行驶中不至于被损坏，增加
天线的Ｈ面方向图，由图可知，该ＬＰＤＡ天线有较 了ＬＰＤＡ天线使用的便利性，延长了ＬＰＤＡ的使
宽的３ｄＢ波瓣宽度，在Ｅ面约为８Ｏ。，而Ｈ面为 用寿命，但反复拆卸容易造成天线磨损。下面就测
１２０。。天线在０．５ＧＨｚ时的仿真增益为７．３ｄＢ。天 试中常见的对ＬＰＤＡ使用时的误区进行分析。
线具有几个副瓣，副瓣电平为一２０．５ｄＢ，前后比为 ３．１ ＬＰＤＡ的波瓣宽，对于方向的要求不高 ２６ｄＢ。 由图４可知，ＬＰＤＡ天线具有较宽的波瓣宽
３ 测试中非正常使用Ｉ ＤＡ误区分析 羹 要Ｎ知Ｎ￣道＿Ｎ信号１２ｏ的￣ 麦荽
在测试中，Ｉ．ＰＤＡ是常用的天线之一，由于工
体上方向对准辐射源或者目标即可。对于电波监 ２０１０年第８期 舰船电子工程 ８７
测来说，要求精确知道信号电平，此时，应该使天线
对准来波方向，从而可以得到电平的最大值，结合
天线自身增益，就可以得到接收地的真实电平。
另外，如果收发天线海拔高度差距很大，此时 由于ＬＰＤＡ在Ｅ面的３ｄＢ波瓣宽度仅有６０。，所以
天线未对准时与实际结果差距较大，应该进行修
正。 ３．２少一根振子不影响天线的使用 由于ＬＰＤＡ的不同振子辐射不同频带的信
号，因此天线的每根振子都是必要的。由于每次测
试结束后都要将振子拆卸，因此难免出现缺失振子 的情形，在这种情况下，我们通常都是继续使用该
天线。事实上，ＬＰＤＡ少了结构中的某个振子时，
（ａ）驻波系数比较 其天线性能有较大的变化，图５（ａ）是图２所示天线
去掉中间的某振子时与原始天线之间的ＶＳＷＲ
（驻波系数）比较，图５中虚线是去掉某根振子ＬＰ—
ＤＡ曲线，实线是完整ＬＰＤＡ曲线。从图中可以看
出，当去掉一个振子后，ＶＳＷＲ在２４０ＭＨｚ到
４００ＭＨｚ中迅速恶化，其余频段的工作状态保持不 变。因此，在天线振子缺失或者某振子接触不良
时，需要考虑所使用的频带，若是该振子是工作在
所需的频带范围内，对测试结果影响较大。图５
（ｂ）和（ｃ）是两天线的Ｅ面和Ｈ面方向图之间的比
较，可以看出少一根振子对天线的方向图有一定的
影响：减小了增益，增加了后瓣电平，并且使天线方
向图偏移。
９０ ９０
’４ ＼： ． ２７０
（ｂ）Ｅ面方向图比较 １２ ／ ／ 蒸
＞－．ｊ）ｏ；｝ａ ｏ ｏ １ｏ
’４ ＼～ ０Ｏ
图５缺振子的ＬＰＤＡ与完整ＬＰＤＡ性能仿真比较
图６是３００ＭＨｚ时天线表面电流的情况。此
时表面电流集中的位置正是缺失振子区域，由于振
子的缺失，导致天线在此处电流分布不连续，同时
天线电流的对称性也已经破坏，从而使天线的反射 损耗增加，并且改变了天线的辐射方向图。去掉与
缺失振子对称的振子后，天线上的电流分布得到平
横，天线的辐射方向不再偏移，但是天线的驻波会 明显变差。
图６ ３００ＭＨｚ时天线表面电流分布 ３．３ 随意更换天线馈线的接头 在某测试中，由于使用时间过长，ＬＰＤＡ的专 用馈线Ｎ型接头老化，无法使用，使用替代馈线
时，测量的数据比理论数据小１０ｄＢ，经过分析得 到，ＬＰＤＡ的馈电头更换可能会导致天线的反射损 耗增加，从而导致接收信号变小，影响测试精度。 ２７０
（ｃ）Ｈ面方向图比较 Ｏ
ｏＢ
３Ｏ
所以在更换天线接头时需要使用经过测试与ＬＰ—
ＤＡ相匹配的馈线及接头，尽量避免由于端口反射 引起的测试误差。
天线馈线的接触不好可能会增加输入电阻和 输入电抗，比较不同输入阻抗时天线的反射系数可
以得到，当输入阻抗分别为１５０Ｑ、２００Ｑ、３００ｌ＂１时的
天线反射损耗曲线如图７所示。
由图７可以看出，天线在不同输人阻抗时的反
射损耗曲线有所区别，所以接头的不匹配会导致天
线的反射信号增加，在实际使用时要注意天线馈电 处的保护。
图７不同输入阻抗情况下的反射损耗 （下转第１３０页）
环形内向双极化对数周期天线阵波束形成技术概要
环形内向双极化对数周期天线阵波束形成技术
对数天线作为一种典型的与频率无关的天线得到广泛应用。当用对数周期天线来组阵,形成高增益的窄波束时,对数天线有其特殊性。直线阵和平面阵难以保持其超宽频带特性,一般采用内向环形阵或扇形阵来实现对数阵列的超宽带特性。本文从理论上详细阐述了对数天线的特点和计算方法,对其组成的双极化内向阵中单元天线的方向图和相位特性进行了分析。提出了波束合成的方法,并对波束性能进行模拟,形成了两种极化的窄波束、宽波束和全向波束。由于环境条件及测试手段限制,短波大型天线阵列的方向图测试十分困难。基于阵的旋转对称特性,本文提出采用等角度间隔的多个相同波束空间抽样的方式,对定点辐射源测试,实现了对窄波束的方向图测试,验证了波束合成的合理性。通过对测试数据的分析,对该阵在测试中发现的一些问题,提出了相应的解决思路。
同主题文章
[1].
金元松,任晓飞,冀海鸣,何绍林. 对数周期偶极子天线全空间可变相位中心' [J]. 电波科学学报. 2007.(02)
[2].
宫先仪. 关于波束形成' [J]. 声学与电子工程. 1988.(01)
[3].
尹家贤,刘克成,刘继斌,刘培国,毛钧杰. 对数周期天线时域特性分析'
[J]. 电波科学学报. 2002.(04)
[4].
过晓刚,蒋全兴. 利用三角振子天线改善对数周期天线的低频性能'
[J]. 安全与电磁兼容. 2005.(02)
[5].
漆一宏,李嗣范. 电磁喇叭的相位中心研究' [J]. 电子与信息学报.
1992.(04)
[6].
宫先仪. 频域波束形成中输出时间响应的重建' [J]. 声学与电子工程.
1988.(01)
[7].
J·R·沃林顿
,邱文杰
,谢处方. 相控陣雷达的波束形成方案' [J]. 电子科技大学学报.
1988.(S1)
[8]. 耿京朝,牛传峰,毛贵海. 双极化对数周期阵列天线' [J]. 电波科学学报. 2003.(02)
超宽带双极化平面交叉偶极子天线设计
第17卷 第4期 太赫兹科学与电子信息学报 Vo1．17，No．4
2019年8月 Journal of Terahertz Science and Electronic Information Technology Aug．，2019
文章编号：2095-4980(2019)04-0632-04
超宽带双极化平面交叉偶极子天线设计
李 杰，陈 星
(四川大学 电子信息学院，四川 成都 610064) 摘 要：设计了一种新型单层结构的超宽带双极化平面交叉偶极子天线。该天线采用2对方环
偶极子正交排布实现双线极化，在方环偶极子内部加载枝节，外部加载寄生方环，引入新谐振点，
大幅度扩展了天线带宽；天线结构紧凑，尺寸仅为0.25λL0.25λL(λL为低频截止频率对应的空间自由
波长)。设计和加工制作了一件工作于甚高频(VHF)频段的天线样品，测试结果表明，该天线能够
在55~155 MHz实现电压驻波比(VSWR)<2.5，阻抗带宽达到96%，同时天线在整个工作频带呈现良
好的定向辐射特性，增益大于7 dB。
关键词：交叉偶极子天线；宽带；双极化；紧凑
中图分类号：TN812+.4 文献标志码：A doi：10.11805/TKYDA201904.0632
Design of ultra-wideband dual-polarized planar cross-dipole antenna
LI Jie，CHEN Xing
(School of Electronic and Information Engineering，Sichuan University，Chengdu Sichuan 610064，China)
Abstract：A novel ultra-wideband dual-polarized planar cross-dipole antenna with single-layer
structure is designed. The antenna utilizes two cross loop dipoles to achieve dual linear orthogonal

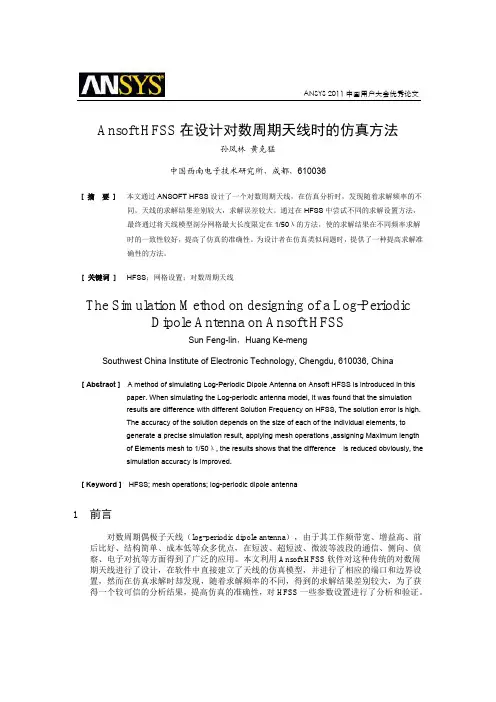

Ansoft HFSS在设计对数周期天线时的仿真方法
ANSYS 2011中国用户大会优秀论文
Ansoft HFSS在设计对数周期天线时的仿真方法
孙凤林 黄克猛
中国西南电子技术研究所，成都，610036
[ 摘 要 ] 本文通过ANSOFT HFSS设计了一个对数周期天线，在仿真分析时，发现随着求解频率的不
同，天线的求解结果差别较大，求解误差较大。通过在HFSS中尝试不同的求解设置方法，
最终通过将天线模型剖分网格最大长度限定在1/50λ的方法，使的求解结果在不同频率求解
时的一致性较好，提高了仿真的准确性。为设计者在仿真类似问题时，提供了一种提高求解准
确性的方法。
[ 关键词 ] HFSS；网格设置；对数周期天线
The Simulation Method on designing of a Log-Periodic
Dipole Antenna on Ansoft HFSS
Sun Feng-lin，Huang Ke-meng
Southwest China Institute of Electronic Technology, Chengdu, 610036, China
[ Abstract ] A method of simulating Log-Periodic Dipole Antenna on Ansoft HFSS is introduced in this
paper. When simulating the Log-periodic antenna model, it was found that the simulation
results are difference with different Solution Frequency on HFSS, The solution error is high.
The accuracy of the solution depends on the size of each of the individual elements, to
ILS对进近着陆支持情况的三维可视化仿真
第３０卷第５期计算机仿真
２０１３年５月
文章编号：１００６—９３４８（２０１３）０５—００６３—０５
ＩＬＳ对进近着陆支持情况的三维可视化仿真
沈笑云，孟健，焦卫东
（中国民航大学智能信号和图像处理天津市重点实验室，天津３００３００）
摘要：在民航飞行着陆优化控制问题的研究中，着陆阶段作为飞行器运行的最后环节，对飞行安全至关重要。由于气候条
件、导航信号受到电磁干扰影响，使飞行员难以准确着陆。为此，对进近着陆系统采用仪表着陆系统（Ｉｎｓｔｒｕｍｅｎｔ
ＬａｎｄｉｎｇＳｙｓ—
ｔｅｒｎ，ＩＬＳ）的航向天线特性，结合全球地理信息系统，采用ＩＬＳ对飞行器终端区进近着陆支持的三维可视化方法。可依据ＩＬＳ
天线的辐射特性和电磁仿真软件，对ＩＬＳ天线进行建模。根据航向天线的ＣＳＢ和ＳＢＯ信号在跑道中心线延长线方向最强特
性得到航向面，与下滑面相交得到下滑道，并进行仿真。仿真结果证明了仿真ＩＬＳ对飞行器的终端区进近着陆优化控制的
准确性，表明改进方法的结果符合飞行器终端区进近着陆的要求，可以为民航机场在布设ＩＬＳ台站和飞行校验时提供可靠
的三维空间参考。
关键词：仪表着陆系统；辐射场型；下滑道；三维可视化仿真；地理信息系统
中图分类号：ＴＰ３９１．９文献标识码：Ｂ
３ＤＶｉｓｕａｌｉｚａｔｉｏｎｏｆ
ＳｕｐｐｏｒｔｉｎｇＳｉｔｕａｔｉｏｎｏｆ
Ａｐｐｒｏａｃｈａｎｄ
ＬａｎｄｉｎｇｏｆＡｉｒｃｒａｆｔ
ＳＨＥＮ
Ｘｉａｏ－ｙｕｎ，ＭＥＮＧＪｉａｎ，ＪＩＡＯＷｅｉ—ｄｏｎｇ
（Ｔｉａｎｊｉｎ
ＫｅｙＬａｂｆｏｒＡｄｖａｎｃｅｄＳｉｇｎａｌＰｒｏｃｅｓｓｉｎｇ，ＣｉｖｉｌＡｖｉａｔｉｏｎＵｎｉｖｅｒｓｉｔｙｏｆＣｈｉｎａ，Ｔｉａｎｊｉｎ３００３００，Ｃｈｉｎａ）
ＡＢＳＴＲＡＣＴ：ＩｎｔｈｅｒｅｓｅａＦｃｈｏｆ
ｏｐｔｉｍａｌｆｌｉｇｈｔｃｏｎｔｒｏｌ
ｐｒｏｂｌｅｍｏｆｔｈｅｃｉｖｉｌａｖｉａｔｉｏｎｌａｎｄｉｎｇ，ｌａｎｄｉｎｇｓｔａｇｅｉｓｃｒｉｔｉｃａｌｔｏ
超宽带双极化交叉偶极子天线设计
第19卷 第3期 太赫兹科学与电子信息学报 Vo1.19，No.3
2021年6月 Journal of Terahertz Science and Electronic Information Technology Jun.，2021
文章编号：2095-4980(2021)03-0438-05
超宽带双极化交叉偶极子天线设计
陈盛嘉，陈 星
(四川大学 电子信息学院，四川 成都 610064) 摘 要：提出一种结构简单的新型超宽带双极化天线。采用交叉偶极子天线实现双线极化；
每只偶极子天线由两个八边形环振子构成，同时在八边形环内部加载寄生枝节，引入新谐振点增
加天线带宽；天线结构紧凑，尺寸仅为0.3λL0.3λL(λL为低频截止频率对应的空间自由波长)。对天
线进行加工测试，测试结果表明，该天线在1.24~4.42 GHz能够实现电压驻波比(VSWR)<2，相对
带宽达到125%，方向图带宽为95%(1.24~3.60 GHz)。天线定向辐射性能良好，在方向图带宽内增
益大于7 dB。
关键词：双极化；超宽带；交叉偶极子天线；定向辐射
中图分类号：TN821+.4 文献标志码：A doi：10.11805/TKYDA2021009
Design of cross dipole antenna with ultra-wide band and
dual-polarization properties
CHEN Shengjia，CHEN Xing
(School of Electronic and Information Engineering，Sichuan University，Chengdu Sichuan 610064，China)
Abstract：A new type of ultra-wide band dual-polarized antenna with simple structure is presented.

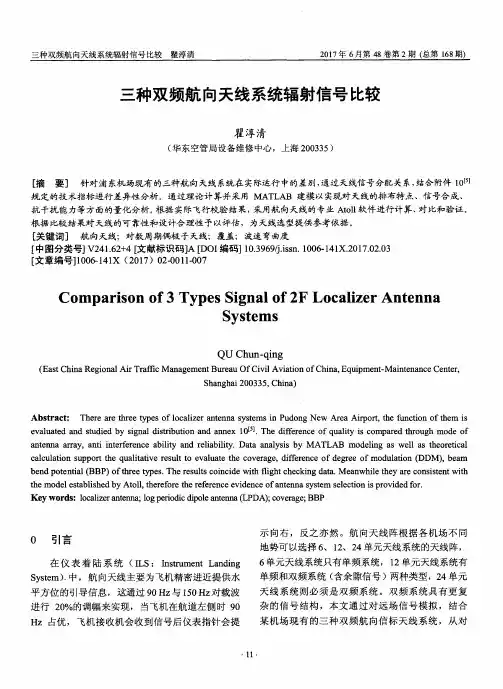

三种双频航向天线系统辐射信号比较
