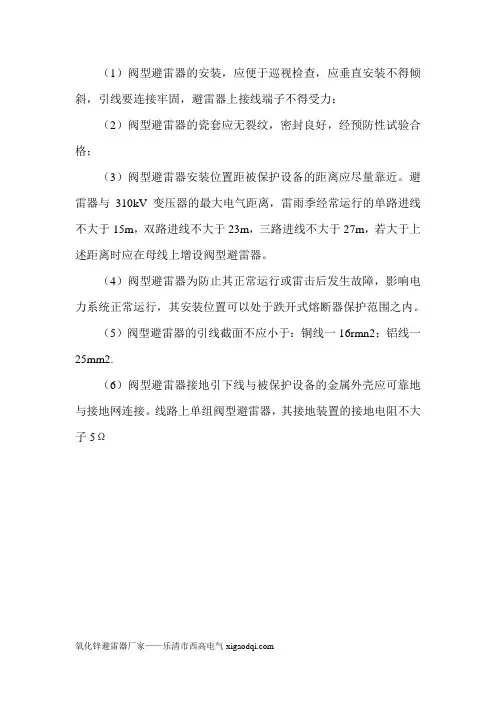

避雷器安装规范
10kV避雷器安装规范
根据省公司典设要求，现对10kV避雷器安装工艺及施工要点重申如下：
1. 避雷器应安装牢固、排列整齐，引线相间距离及对地距离应符合规定要求。
避雷器的引流线要尽可能短而直、连接紧密，不允许中间有接头，引流线应使用截面积不小于50mm2 的10kV绝缘线。(严禁使用0.4kV BLV接户线)
3.避雷器接线端子与引线的连接应可靠，上端引流线和下端接地线应使用铜铝端子连接，连接部位不应使避雷器产生外加应力（详见下图）。
4.避雷器引流线与电源连接处应采用扎线，扎线长度应大于15厘米，裸露带电部分宜进行绝缘处理（详见下图）。
5.避雷器引下线应可靠接地，紧固件及防松零件齐全，引下线应使用截面积不小于50mm2的铝线或截面积不小于35mm2的铜绞线。
安装前检查
为确保断路器安全可靠运行,必须经进检查方可进入安装.
a.包装拆除后,先检查断路器外观,如导电杆上绝缘保护层是否完好,有无裂纹及其它缺陷,外壳表面如何,有否因运输原因造成损伤,铭牌数擗是否与订货要求相符等.
b.检查随机附件,备件和文件是否齐全.
c.手动试操作5~10次,检查断路器操作机构的动作性能,应能分、合灵活,“分”、“合”及“储能”指示正确..
d.对断路器主回路同极断口间，相间及相对地和控制部分进行42KV/1min工频耐压试验。
2.安装
a.按照断路器的安装尺寸和电力工程要求制作固定支架,并将断路器牢固地固定在支架上.
b.联结导线端子与断路器进出线端子的螺栓应拧紧,以保证接触良好.
c.控制电路按线路图联结正确.
安装避雷器施工方案
安装避雷器施工方案 一．工程概况： 氧化锌避雷器主要试验项目包括避雷器安装、绝缘电阻测量、泄漏电流测量。 二．施工准备 2.1避雷器的额定电压是否与线路电压相同； 2.2底盘瓷板是否有裂纹，瓷件表面是否有裂纹、损伤、闪络痕迹和掉釉现象。 如有损坏，损坏面应小于0.5cm~2，不超过三处可继续使用； 2.3将避雷器向不同方向轻轻摇动，内部不得有松动声；2.4检查瓷套与法兰连接处的粘接、密封是否良好。 三．维护技术标准及质量保证措施4.1维护技术标准4.1.1绝缘电阻1）35kV以上，不低于25002。35kV及以下，不小于1000Ω。 1.直流1m电压（U1mA）和0.75u1ma下的泄漏电流。 2.不应低于GB11032的规定值。 3.U1mA的测量值与厂家的初始值或规定值比较，变化不大于±5%。3）0.75u1ma以下的泄漏电流不大于50ua。 4.2质量保证措施4.2.1检查验收安全绝缘器具，不合格者更换。 5个。维护安全措施5.1危险源辨识、风险评价和控制措施确认。 4.维修作业危险源辨识及风险评估。 5.绝缘安全器具试验时有触电危险。 6.环境控制措施6.1维修现场严禁遗留擦拭机布、手套等废弃物。 7.维修现场严禁遗留废保险丝。 8.废雨刷、手套、保险丝统一回收。 四．主要施工方法 1 检查确认安全措施齐全，办理工作票。 2 操作避雷器，将避雷器浸入水中8小时，取出并通风8小时。 3 试验场地应设置围栏，并悬挂“停止、高压危险”标志。 4 避雷器应垂直安装，倾角不大于15°。安装位置应尽量靠近保护设备。避雷器与3-10kV 设备的电气距离不应大于15m，易检查、易巡视的带电部分距地面小于3m时，应设置障碍物。 5 避雷器导线及母线与导线连接处的截面积不小于规定值：3-10kV铜导线导线截面积不小于16mm2，铝导线截面积按设计要求不小于25mm235kv及以上。上下引线连接牢固，无松动，金属接触面应清除氧化膜和油漆； 6 避雷器周围应有足够的空间，带电部分与相邻相导线或金属框架的距离不小于0.35m，底座之间的距离板与地面不应小于2.5m，以免周围物体干扰避雷器的电位分布，降低间隙放电电压； 五. 高压避雷器的支柱绝缘子串必须牢固，其弹簧应适当调整，以保证自由伸缩，螺母在弹簧箱不应松动，应有保护装置；同相耐张绝缘子串的张力应均匀； 1. 均压环应水平安装，不得歪斜，三相中心孔应一致；所有电路（从母线线到地线）不应应尽可能短而直； 2.测量绝缘电阻和泄漏电流。 3.试验结束后，拆除自装接地短路。 4.清理现场，不留杂物。
氧化锌避雷器安装作业指导书
目录 1.工程概况 2.施工前应具备的必要条件 3.施工机械及工器具配置 4.劳动力配置 5.质量目标 6.施工工序及施工方法 7.工序质量及工艺标准 8.职业健康安全目标 9.作业危险点分析及控制措施 10.安全文明施工及环境保护目标 11.环境因素分析及控制措施 12.成品保护措施 13.施工完成后应交付的资料
1．工程概况 1.1施工地点及名称、范围 本施工方案适用于大唐柴窝堡风电场一期49.5MW工程110kV升压站中的氧化锌避雷器安装。主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。 1.2工程特点 本工程中110kV区避雷器采用Y10W-102/266W，主变区避雷器采用HY1.5W5-72/186W 型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。 1.3编制依据 1.3.1《大唐柴窝堡风电场一期49.5MW工程110kV升压站施工组织设计》 1.3.2施工图《110kV屋外配电装置》 1.3.3施工图《主变压器及其各侧引线安装》 1.3.4《电气装置安装工程避雷器安装及验收规范》(GBJ 147) 1.3.5 《电力建设安全管理规定》2005年版 1.3.6 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2003） 1.3.7《输变电工程达标投产考核标准》 (2005年版) 1.4主要工作量 安装区域规格型号安装数量主变110kV侧中性点Y1.5W-72/186 1台 110kV屋外配电装置Y10W-102/266W 9台 2．施工前应具备的必要条件 将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。 2.1施工图及技术资料文件齐全。 2.2作业指导书及相关技术、安全措施准备完毕并批准使用。 2.3施工用电满足施工要求。 2.4工器具准备齐全，满足施工要求。 3．施工机械及工器具配置
无线网桥安装技术规范标准
无线网桥设备安装技术规范
1 安装条件 1.1 避雷针要求 无线网桥野外安装时，如附近没有高大建筑物或避雷针保护，需要考虑防雷措施，通常使用避雷针，一般在城区安装或周边有避雷针保护时，可不单独设置避雷针。 避雷针是基本的防雷措施，目的是通过避雷针尖端击穿空气引发放电并将雷电产生的电流（电荷）通过接地引线导入大地，从而保护其它设施。所以，正确的使用避雷针可以有效保护其它设备。但是错误的安装和使用避雷针，对其它设备不但起不到保护作用，反而会加大设备遭受雷击的概率。 ●避雷针制作要求 由于避雷针利用的是间断与空气接触面积小，空气容易被击穿的原理，所以顶端需要磨尖。 所有金属部分必须镀锌，并保护镀锌层。 避雷针顶端应刷锡，刷锡长度应大于70mm。 避雷针必须接地，避雷针不接地会成为引雷针。 ●避雷针保护角度 避雷针的有效保护角度是避雷针顶端45°角以下的物体，如下图所示为避雷针的保护角。 ●避雷针的接地电阻要求 由于避雷针是通过自身引雷并快速放电的方式来防雷的，所以避雷针必须接地，如果避雷针不接地将成为引雷针。 避雷针接地电阻越小越好，接地电阻越小，则雷击时放电效果越好，放电越快。建议避雷针接地电阻小于1欧姆，最高不超过4欧姆。 ●避雷针需要与被保护的设备绝缘隔离，且不能与被保护的设备共用同一个接地
由避雷针的特性可以看出避雷针是引雷的，避雷针在遭受雷击时在接地通路上会放电。所以，避雷针与被保护的设备需要绝缘隔离，否则避雷针在放电时对于其它设备反倒是雷击效果。由于避雷针由于尖端放电特性，比一般设备易引起雷击放电，所以如果避雷针无法与被保护设备绝缘隔离，反倒加大了其它设备雷击的概率。因此，避雷针接地需要与设备接地分开，不能共用一个接地。 1.2 安装金属抱杆要求 ●金属抱杆规格及要求 网桥需固定在直径40-55mm的镀锌或镀锡管上。 ●金属抱杆长度要求 由于不同型号的设备安装天线数量不同，为保证金属抱杆能满足安装设备和天线的最小空间要求，且能保证设备和天线满足适当的角度调整，对金属镀锌管长度要求如下：安装无线网桥设备时，使用单立杆时，金属管安装设备和天线部分的长度需要高于水泥基础1.1米以上。也可以使用Y型支架，使用Y型支架时，两边的支架安装设备和天线部分的长度需要分别大于0.6米。 1.3 供电要求 ●供电电压 网桥的PoE供电模块正常供电电压为110V~240V，低于或高于该电压均会影响设备正常工作或导致PoE供电模块异常损坏。针对野外供电电压不稳以及电压偏高的情况，需要设计一套适应工作电压的PoE供电解决方案（如稳压电源、UPS供电）。 ●供电要求 由于网桥属于精密电子设备，对于供电要求较高，且易受其它供电设备的冲击和影响，所以网桥供电的取电应与其它大功率设备如抽油机、输油泵等分开取电。在同一位置取电时，应加装UPS、稳压电源或隔离变压器，过滤掉大功率电机等工作时对电源的影响和干扰。 ●供电距离 使用PoE供电模块通过网线给网桥供电时，供电距离最远为120米，建议不超过100米。超过该距离建议将输电线路移至网桥附近，以满足建议供电距离要求。 ●网线选择 请选用正规厂家的纯铜或无氧铜CAT5超五类双绞线。超五类双绞线网线芯径要求为24AWG（直径0.51mm）的纯铜或无氧铜。假冒或劣质的CAT5网线一般采用的是CAT3或CAT4的线芯，有的线芯不是纯铜的而是钢丝外镀铜的，这些劣质网线都会影响网桥的供电距离以及数据传输时的带宽。推荐采用的网线品牌为：正品的国际品牌如西蒙、康普、安普、康宁网线或国产的TCL电工、一舟、VCOM（唯康）、普天、清华同方等。其中国产品牌的假货相对较少，安普的网线假货最多。
配变高压避雷器两种安装方式
配变高压避雷器两种安装方式 高压避雷器是配电变压器防雷保护的主要措施之一。在实际安装配电变压器高压避雷器时，避雷器有两种不同的安装方式：一种是避雷器安装于跌落式熔断器前端；另一种是安装于跌落式熔断器后端。 1设备的安装 L：接市电的火线； N：接市电的零售线； 接地就表示接大地。 记住：一定是大地 2对防雷保护效果的影响 (1)接地引下线长度的影响。当高压侧进线遭受雷击，雷电波使避雷器动作后，雷电流通过引下线进入接地装置，假设引下线的电感值为L，雷电流的陡度为di/dt，在引下线上将产生Ldi/dt(kV)的电压降。取不很大的电感L=1μH和电流陡度di/dt=10kA/μs，引下线上会产生10kV的电压降，它和避雷器的残压叠加于变压器高压绕组上，加剧了绕组的绝缘损坏，可见引下线电感值的大小影响了避雷器的防雷效果，而电感值与引下线的长度有关，引下线越长电感值越大，引下线上的压降也增大，反之亦然。对两种不同的安装方式，以常用的引下线材料考虑，电感值相差在1μH以上(前者大于后者)，同时以10kA/us的电流陡度计算，则引下线上的压降比后者也大10kV以上。因此，为提高避雷器的防雷效果，应尽量缩短引下线长度。
(2)避雷器与变压器距离的影响。一般来说，采用避雷器保护变压器，只要避雷器的冲击放电电压及残压低于变压器的冲击耐压就行，但由于避雷器与变压器之间存在一段距离，设此距离为L，L的存在将影响避雷器的防雷效果。假设侵入波为斜角度波at，由于变压器T点相当于开路式，根据波的全反射过程，利用网络分析法，可以得出变压器所受冲击电压的最大值为： Umax=Us+2aL/v 式中Us-避雷器放电以后的残压，kV L-避雷器至变压器的距离，m v-行波速度，m/s 以上忽略了工频电压的影响，当存在与来电波极性相反的工频电压幅值时，将使来电波幅值增加，使变压器首端所受的电压有所增加。 根据以上分析，避雷器与变压器之间的距离对防雷效果有影响，减小此距离亦可提高防雷效果。 3对操作过电压的防护 当拉开低压负荷开关，配电变压器处于空载时，操作跌落式熔断器切断空载配电变压器，这种操作过程可能出现幅值较高的过电压，如果避雷器安装于跌落式熔断器的下端，则可以防护过电压对配电变压器的损坏。 图1切空载变压器的等值电路 图1为切空载变压器的等值电路，其中K为跌落式熔断器，L为空载变
塔吊避雷针制作与安装方案
塔吊避雷针制作与安装 方案 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
避雷针制作与安装方案 1、所有金属部件必须镀锌，操作时注意保护镀锌层。 2、采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm 3、避雷针应垂直安装牢固。垂直度允许偏差为3/1000。 4、焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定： 5、扁钢为其宽度的2倍(且至少3个棱边焊接)。 6、圆钢为其直径的6倍。 7、圆钢与扁钢连接时，其长度为圆钢直径的6倍。 8、避雷针一般采用圆钢或钢管制成，其直径不应小于独立避雷针直径为19mm 镀锌圆钢。 9、防雷接地体采用4*40mm镀锌扁铁与桩主筋焊接，接地电阻不得大于1欧姆； 10、避雷引下线采用35mm2铜芯线，一端与镀锌扁铁用M10螺栓锚固，上端与塔帽避雷针锚固，避雷针采用直径20镀锌钢管，下焊70*70*5镀锌角钢，针尖采用直径16镀锌圆钢磨尖，安装长度高于塔帽1米。。 11、保护接地与塔吊连接：在塔基底座上焊一只M12的螺栓，保护接地线一端固定在螺栓上，一端固定在开关箱箱内保护接地端子板上，该线直径与塔吊进线同截面。 避雷针制作与安装注意的质量问题：
焊接处一不饱满，焊药处理不干净，漏刷防锈漆。应及时予以补焊，将药皮敲掉，刷上防锈漆。 针体弯曲，安装的垂直度超出允许偏差。应将针体重新调直，符合要求后再安装 独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。 其距离应大于3m，当小于3m时，应采取均压措施或铺设卵石或沥青地。特别注意： 1.当遇到雷电大风大雨及恶劣天气时，拉掉电源总闸，严禁操作使用。 2.避雷针如果没接地将是个迎雷针，所以必须谨慎。
避雷器安装位置的选择(图文) 民熔
避雷器 避雷器介绍 氧化锌产品介绍 民熔氧化锌避雷器 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境: a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%; d.地震强度不超过8级; e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻， 耐碰撞运输无碰损失， 安装灵活特别适合在开关柜内使用 民熔 HY5WZ-17/45高压氧化锌避雷器 10KV电站型金属氧化锌避雷器 民熔 35KV高压避雷器 HY5WZ-51/134 户外电站型 氧化锌避雷器复合型 在实际安装避雷器时，有安装于跌落保险上侧和跌落保险下侧两种方法。将避雷器安装在跌落保险上侧，是否会削弱对配变的防雷保护？ 经过多年的运行经验，避雷器安装在跌落保险下侧还是跌落保险上侧，防雷效果是一样的，现均未发生由于避雷器安装的位置不一样引起雷击配变的事故。另外在《架空配电线路设计技术规程》的规定，防雷装置应尽量靠近变压器安装。一般认为距离不超过10m即可。
所有特殊变压器用户均采用高压计量箱。计量箱一般安装在坠落保险的上方。在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。 隔离开关的安装解决了安装在跌落保险上侧所带来的问题。当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。同时发生单相接地或相间短路时，可以减少故障查找和处理的时间。 因此，避雷器的安装应根据现场设备的安装位置而定。城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险上。如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。
避雷器安装原则
避雷器安装原则 防雷工程当中，电源避雷器的安装位置和选型存在很多争议，笔者就这些年的工作经验和防雷理论结合在一起，阐述一下自己的一些观点： B级避雷器（安装于LPZ0A区） 1、安装原则理论上一级避雷器（B级）应尽量安装在总进线空开前端，如果安装不方便，也可安装在空开后端。但是，如果进线前端有双电源切换装置时，必须安装在双电源切换装置的前端，从而使切换装置得到保护（现在的双电源切换装置多为机械型和电子控制型、有的还有232和485控制装置和24伏消防电源，雷电流一旦通过，极易发生损坏）。理由是，空开（断路器）的动作时间远远大于避雷器的动作时间，一旦有雷电流（过电压）通过，避雷器会在断路器动作之前提前动作，把过电流泄放掉，从而保护电路及其后端的用电设备。 2、选型原则B级避雷器尽量选择电压开关型避雷器，通流容量大，保护电压UP要尽量小。一般避雷器的前端要串接相应容量的断路器，断路器的作用：在避雷器损坏时，方便更换；其二是在避雷器发生老化时，避免发生电流对地故障。 C级避雷器（安装于LPZ1区） 1、安装原则采用限压型避雷器，可并联安装于二级电源空开前端或后端，避雷器前端串接相应容量的断路器。作用同上。 2、选型原则C级避雷器采用限压型，把B级避雷器导通后产生的残压控制在设备的冲击绝缘水平以下。由于限压元件的相应时间快，一般为25ns左右，而放电间隙的相应时间则比较慢，约为100ns，所以要在保证C级避雷器导通之前，B级避雷器应先导通。这样就必须是保证B级和C级之间有一定的安装距离。 D级避雷器 同上 B级避雷器的作用主要是泄放大的电流，C级和D级避雷器的作用主要是把B级避雷器的残压限制在后端设备的耐压水平以下。以保护设备。 C、D级避雷器应尽量靠近安装在被保护物端。
避雷针塔安装方法措施
一、防雷避雷针安装设计施工依据 ●GB50057-1994 《建筑物防雷设计规范》（2010年版） ●GB50343-2012 《建筑物电子信息系统防雷技术规范》 ●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》 ●IEC 61024 《建筑物防雷》 ●GB50165-92 《古建筑木结构维护与加固技术规范》 ●GB/T 50314 《智能建筑设计标准》 ●YD/T926-1~3 《大楼综合布线总规范》 ●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》 ●《防雷减灾管理办法》 ●99D-501-1 《建筑物防雷设施安装》 二、整体防雷示意图纸 综合防雷系统 外部防雷措施内部防雷措施 接闪器引 下 线 屏 蔽 接 地 装 置 共 用 接 地 系 统 屏 蔽 隔 离 ( ) 等 电 位 连 接 合 理 布 线 电 涌 保 护 器
一、防雷避雷针安装设计施工依据 ●GB50057-1994 《建筑物防雷设计规范》（2010年版） ●GB50343-2012 《建筑物电子信息系统防雷技术规范》 ●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》 ●IEC 61024 《建筑物防雷》 ●GB50165-92 《古建筑木结构维护与加固技术规范》 ●GB/T 50314 《智能建筑设计标准》 ●YD/T926-1~3 《大楼综合布线总规范》 ●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》 ●《防雷减灾管理办法》 ●99D-501-1 《建筑物防雷设施安装》 二、整体防雷示意图纸 综合防雷系统 外部防雷措施内部防雷措施 接闪器引 下 线 屏 蔽 接 地 装 置 共 用 接 地 系 统 屏 蔽 隔 离 ( ) 等 电 位 连 接 合 理 布 线 电 涌 保 护 器
避雷针、引下线、接地体的安装
避雷针、引下线、接地体的安装，避雷针安装，引下线安装，接地体的安装。 一、避雷针的安装 避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。 （一）避雷针的安装 安装注意事项如下： （1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。（2）不得在避雷针构架上架设低压线路或通讯线路。 （二）避雷带和避雷网的安装 1.明装避雷带（网）安装 适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。（1）避雷带在屋面混凝土支座上的安装 避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。 ( 2)避雷带在女儿墙或天沟支架上的安装 沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。支架的支起高度不应小于150mm 。 当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。 首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。 直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。 (3)避雷带在屋脊或檐口支座、支架上安装 使用混凝土支座或支架固定。 现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体； 支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。支座和支架，水平间距为1-1. 5m，转弯处为0. 25m-0. 5m。 引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。 不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。 建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。 避雷带（网）沿坡形屋面敷设时，应与屋面平行布置 避雷带（网）在转角处应随建筑造型弯曲，一般不宜小于90度，弯曲半径不宜小于圆钢直径的10倍，或扁钢宽度的6倍，绝对不能弯成直角。 （5）避雷带通过伸缩沉降缝的做法 应将避雷带向侧面弯成半径为100mm的弧形，且支持卡子中心距建筑物边缘距离减至400mm， 可以将避雷带向下部弯曲。
避雷针塔安装方法措施
避雷针塔设计安装方法 一、防雷避雷针安装设计施工依据 ●GB50057-1994 《建筑物防雷设计规范》（2010年版） ●GB50343-2012 《建筑物电子信息系统防雷技术规范》 ●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》 ●IEC 61024 《建筑物防雷》 ●GB50165-92 《古建筑木结构维护与加固技术规范》 ●GB/T 50314 《智能建筑设计标准》 ●YD/T926-1~3 《大楼综合布线总规范》 ●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》 ●《防雷减灾管理办法》 ●99D-501-1 《建筑物防雷设施安装》 二、整体防雷示意图纸 综合防雷系统 外部防雷措施内部防雷措施 接闪器引 下 线 屏 蔽 接 地 装 置 共 用 接 地 系 统 屏 蔽 隔 离 ( ) 等 电 位 连 接 合 理 布 线 电 涌 保 护 器 三、避雷针塔安装滚球半径计算法建筑物年预计雷击次数应按下式计算：
式中：N—建筑物年预计雷击次数(次/a)； k—校正系数, 在一般情况下取1；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物， 以及特别潮湿的建筑物取 1.5；金属屋面没有接地的砖木结构建筑物 取 1.7；位于山顶上或旷野的孤立建筑物取2； N g—建筑物所处地区雷击大地的年平均密度(次/km2/a)； A e—与建筑物截收相同雷击次数的等效面积(km2)。
四、避雷针塔品牌材质分类 避雷针分为：提前放电避雷针、先导放电避雷针、限流避雷针、优化避雷针、普通避雷针 避雷针材质：不锈钢、纯铜、热镀锌、钛合金避雷针、铝材、玻璃钢避雷针、其他钢材等 避雷针品牌： 1）进口品牌：艾力高避雷针、PULSAR避雷针、OMEX避雷针、富兰
关于线路避雷器安装位置问题
关于避雷器安装位置的探讨 作者：吴志强王瑞君 一、前言 随着110KV杨村、北苑、后宅等变电所的投运，以及10KV架空线路分段设备的增多，施工单位在施工时时常存在避雷器安装位置不合理，运行人员验收时又未对避雷器的安装位置进行注意（认识不足），使得10KV架空线路中避雷器安装位置不合理的现象大量存在。这些情况的存在是由于我们对规程理解不深和对防雷机理缺乏认识引起的。 本文就避雷器安装位置进行探讨，以飨读者，指导配网工作人员做好配网的防雷保护工作。 二、避雷器的作用 避雷器是一种能释放过电压能量限制过电压幅值的保护设备。使用时将避雷器安装在被保护设备附近，与被保护设备并联，在正常情况下避雷器不导通（最多只流过微安级的泄漏电流）。当作用在避雷器上的电压达到避雷器的动作电压时，避雷器导通，通过大电流，释放过电压能量并将过电压限制在一定水平，保护设备绝缘。在释放过电压能量后，避雷器恢复到原状态。 ——摘自《中国电力百科全书》第二版，输电与配电卷 三、金华局有关规程要求 1、《金华电业局10千伏及以下配电网运行标准》中对避雷器的安装的要求： 11.1 开闭所和配电室的进出线杆、配电变压器的高、低压二侧、线路电缆头、柱上断路器、负荷开关、重合器、分段器、负荷闸刀、电容器、柱上计量箱、10千伏电缆分接箱进出线等应装避雷器。与高压架空电力线路相连的长度超过50米的电缆，应在其二端装设避雷器；长度不超过50米的电缆，可在线路变换处一端装设。避雷器应在雷季之前投入运行。 2、《金华电业局10千伏及以下配电网装置安装及验收标准》中对避雷器安装的要求： 9.1变电所出线杆、配电变压器10千伏侧、0.4千伏或0.22千伏及以下侧、线路电缆头、柱上开关或柱上负荷闸刀、10千伏计量箱、电容器、经常发生雷击杆塔应装设防雷接地设施。 9.8 有电缆头的杆子，避雷器的安装应靠近电缆头处。 四、避雷器不合理安装位置分析 1、10KV线路分支(电缆)安装位置图（避雷器安装在令克下桩头侧）（图1） 避雷器安装要求符合规程关于避雷器的要求，对电缆起保护作用，但却存在架空线上的雷电流经过令克，再到避雷器入地泻放回路，避雷器安装在令克和电缆的电气连接之间，虽然满足了规程的要求，保护了电缆，但对雷电波入侵过程看，对令克是十分不利的，雷电流经令克从避雷器入地，很容易使令克闪络、烧毁或脱扣，使运行人员在雷电日事故处理频繁。典型事例见我局8月10日事故运行分析（金华配电网站）：

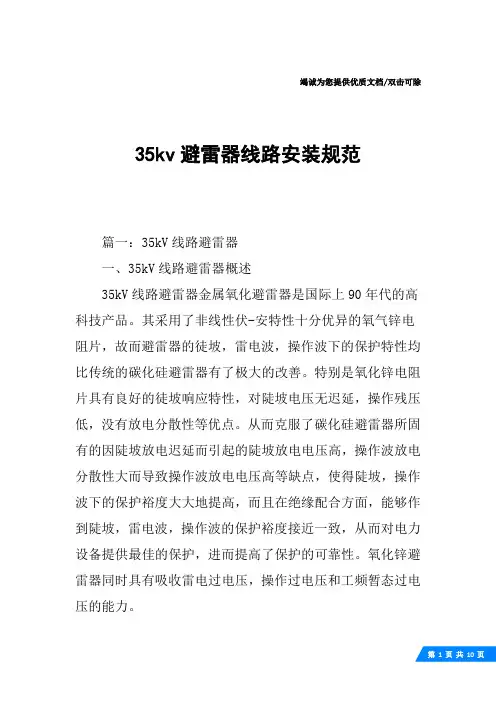

线路避雷器的选择与安装 图文 民熔
线路避雷器的选择与安装 目前.国外已广泛使用线路型合成绝缘氧化锌避雷器用于输电线路的防雷，取得了很好的效果。随着我们国家科技的不断发展和进步，我国也对线路避雷器开始了研制和开发，目前线路避雷器已经广泛地应用于电力部门。 在电力配电线路中，常用的避雷器有：阀型避雷器、管型避雷器、氧化锌避雷器等，低压配电系统提倡选用低压氧化锌避雷器。 氧化锌阀片在正常运行电压下，阀片的电阻很高。仅可通过微安级的泄漏电流。氧化锌避雷器具有优异的非线性伏安特性。残压随冲击电流波头时间的变化特性平稳，陡波响应特性好，没有间隙击穿特性和灭弧问题。其电阻片单位体积吸收能量大，还可以并联使用，所以在保护超高压长距离输电系统和大容量电容器组特别有利。 对于低压配电网的保护也很适合，是低压配电网的主要保护措施。 氧化锌避雷器介绍： 民熔 HY5WS-17/50氧化锌避雷器
10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境: a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%; d.地震强度不超过8级; e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
避雷装置的原理及安装规范
避雷装置的工作原理及安装规范 目录 一、工作原理 (1) 二、避雷装置的组成 (2) 1.接闪器 (2) 2.引下线 (2) 3.接地装置 (2) 三、避雷装置的安装 (3) 1.接闪器的安装 (3) 2.引下线的安装 (4) 3.接地装置的安装 (8) 四、接地电阻 (10) 1.接地电阻的概念及要求 (10) 2.接地电阻的测试 (11)
避雷装置的工作原理及安装规范 避雷装置，是用来保护建筑物或构筑物等避免雷击的装置，它的作用是将雷击电荷或建筑物的感应电荷迅速引入大地，以保护建筑物、电器设备及人身不受损害。一套完整的避雷装置是由接闪器、引下线和接地装置三部分组成。接闪器有避雷针、避雷线、避雷带和避雷网等，是安装在需要被保护的建筑物或构筑物的顶部，用于接受雷电电荷的装置。引下线是连接接闪器和接地装置的金属导体，是将雷电流引入大地的通道。接地装置包括接地线和接地体，是防雷装置的重要组成部分。 一、工作原理 依据《建筑物防雷设计规范》（GB50057-2010），避雷装置的基本原理是让由地球大气层中雷云感应的电荷及时地通过接闪器、引下线和接地装置引入地球表面，将电荷减低或者中和，避免其过分的积累而引发巨大的雷电击中事故，从而保护可能被雷电击中的建筑物或构筑物等。 同时，在雷电发生时，接闪器还能吸引雷电的放电通道，主动地将雷电电荷通过引下线和接地装置导入地球大地中，避免因雷电产生的巨大电流对建筑、设备、人及其它构筑物造成破坏或伤害。 避雷针是避雷装置中接闪器所最常见的一种方式，其工作原理是利用尖端放电现象，在雷雨天气，高楼或者较高的构筑物上空出现带电云层时，避雷针以及建筑物等上空会被感应上大量电荷，由于避雷针的针头是尖的，所以静电感应时，导体尖端总是会聚集最多的电荷，这样，避雷针的尖端就会聚集大部分的电荷。避雷针又与这些带电云层形成了一个电容器，由于它较尖，即这个电容器的两极板正对面积很小，所以电容就很小，也就是说他能容纳的电荷很少。但是它又聚集了大部分的电荷，所以，当云层上电荷较多时，避雷针与云层之间的空气就很容易被击穿，成为导体。这样，带电云层与避雷针就会形成通路，从而是带电云层通过避雷针、引下线、接地装置与地球表面形成闭合回路，这样，带电云层上的电荷就可以通过避雷装置导入大地中和，使其不对建筑物或构筑物等构成危险。
避雷针安装方案
30m独立避雷针的安装施工方案独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。 一、根据设计单位计算，大同机场35kV变电站扩建工程将安装1根30米高的独立避雷针，由于30米高的独立避雷针高度较高，重量大（1.515 T），且靠近构架和带电线路，因此，作业难度较大，特制定本施工方案。 二、施工内容及主要质量控制要点 （一）施工准备 （1）技术准备。 1）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作，主要有下列几项： a. 施工图纸与设备、原材料的技术要求是否一致； b．图纸表达深度能否满足施工需要； c．施工图之间和总分图之间、总分尺寸之间有无矛盾； d．设计采用的四新在施工技术、机具和物资供应上有无困难。 2）技术交底：应按照导则规定，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 （2）机具准备。按照施工措施要求的工器具进行准备和检查，详细见附表一。
（2）机具准备。按照施工措施要求的工器具进行准备和检查，详细见附表一。 （3）构件进场、验收及堆放。 1）构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变形情况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。 2）堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层。 3）构件验收的质量标准：对单节钢管弯曲矢高偏差控制在L/1500，且≤5mm；单个构件长度偏差≤±3mm。 （二）基础及地脚螺栓复测 （1）复核避雷针的基础轴线、标高、地脚螺栓的规格是否符合设计要求。 （2）基础顶面的支承面、地脚螺栓位置的质量标准应符合： 1）支承面的标高偏差：≤±3.Omm； 2）支承面的平整度偏差：≤5mm； 3）相邻螺栓中心偏移：≤2.Omm。 （三）构件排杆、组装 （1）根据图纸轴线和厂家构件安装说明，制定“构件平面排杆图”。（2）构件运输、卸车排放时组装场地应平整、坚实，按照“构件平面排杆图”一次就近堆放，尽量减少场内二次倒运。 （3）排杆时应将构件垫平、排直，每段钢柱应保证不少于两个支点
避雷针制作与安装的要求(精校版本)
钢结构厂房能用钢结构作为避雷针的接地引线吗？ 可以的，并且推荐用这种方式，GB50057-2010《建筑物防雷设计规范》中 4.3.5利用建筑物的钢筋作为防雷装置时应符合下列规定： 1建筑物宜利用钢筋混凝土屋顶、梁、柱、基础内的钢筋作为引下线。5.3.5建筑物的钢梁、钢柱、消防梯等金属构件以及幕墙的金属立柱宜作为引下线，但其各部件之间均应连成电气贯通,可采用铜锌合金焊、熔焊、卷边压接、缝接、螺钉或螺栓连接；其截面应按本规范表 5.2.1的规定取值；各金属构件可被覆有绝缘材料。 5.3.8第二类防雷建筑物或第三类防雷建筑物为钢结构或钢筋混凝土建筑物时，在其钢构件或钢筋之间的连接满足本规范规定并利用其作为引下线的条件下，当其垂直支柱均起到引下线的作用时，可不要求满足专设引下线之间的间距。 避雷针制作与安装的要求 所有金属部件必须镀锌，操作时注意保护镀锌层。 采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm 避雷针应垂直安装牢固。垂直度允许偏差为3/1000。 焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定： 扁钢为其宽度的2倍(且至少3个棱边焊接)。 圆钢为其直径的6倍。 圆钢与扁钢连接时，其长度为圆钢直径的6倍。 避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值： a独立避雷针一般采用直径为19mm镀锌圆钢。
b屋面上的避雷针采用直径25mm镀锌钢管。 c水塔顶部避雷针采用直径25mm或40mm的镀锌钢管 d烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm 1、避雷针制作 1) 根据图纸要求在土建进行避雷针基础施工时 , 预埋好地脚螺栓等。 2) 按设计要求的材料所需的长度分上、中、下三节进行下料。如果针尖采用钢管制作 , 先将上节钢管一端锯成锯齿形 , 用手锤收尖后进行焊缝磨尖、涮锡 , 然后将另一端与中、下两节找直焊好。 2、避雷针安装 将支座钢板固定在预埋的地脚螺栓上 , 焊上一块肋板 , 再将避雷针立起 , 找直、找正后 , 进行点焊 , 然后加以校正 , 焊上其他三块胁板。最后将引下线焊接在底板上 , 清除药皮刷防锈漆。 3、支架安装 角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于80mm。 所有支架必须牢固，灰浆饱满，横平竖直。 防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm. 支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于1.5m 。各间距应均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm。 支架应平直。水平度每2m检查段允许偏差3/1000，垂直度每3m 检查段允许偏差2/1000；但全长偏差不得大于10mm。
避雷针安装方法
避雷针安装方法 所有金属部件必须镀锌，操作时注意保护镀锌层。 采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70m m 避雷针应垂直安装牢固。垂直度允许偏差为3/1000。 焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定： 扁钢为其宽度的2倍(且至少3个棱边焊接)。 圆钢为其直径的6倍。 圆钢与扁钢连接时，其长度为圆钢直径的6倍。 避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值： a独立避雷针一般采用直径为19mm镀锌圆钢。 b屋面上的避雷针采用直径25mm镀锌钢管。 c水塔顶部避雷针采用直径25mm或40mm的镀锌钢管 d烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm 1、避雷针制作 1) 根据图纸要求在土建进行避雷针基础施工时 , 预埋好地脚螺栓等。 2) 按设计要求的材料所需的长度分上、中、下三节进行下料。如果针尖采用钢管制作 , 先将上节钢管一端锯成锯齿形 , 用手锤收尖后进行焊缝磨尖、涮锡 , 然后将另一端与中、下两节找直焊好。 2、避雷针安装 将支座钢板固定在预埋的地脚螺栓上 , 焊上一块肋板 , 再将避雷针立起 , 找直、找正后 , 进行点焊 , 然后加以校正 , 焊上其他三块胁板。最后将引下线焊接在底板上 , 清除药皮刷防锈漆。 3、支架安装 角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于80 mm。 所有支架必须牢固，灰浆饱满，横平竖直。
防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm. 支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于1.5m 。各间距应均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm。支架应平直。水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm。 支架等铁件均应做防腐处理。 埋注支架所有的水泥砂浆，其配合比不应低于1：2。 支架安装 应尽可能随结构施工预埋支架或铁件。 根据设计要求进行弹线及分档定位。 用手锤。錾子进行剔洞，洞的大小应里外一致。 首先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其它支架。在埋注前应先把洞内用水浇湿。 如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直。 如果女儿墙预留有预埋铁件，可将支架直接焊要铁件上，支架的找直方法同前。避雷针制作与避雷针安装注意的质量问题： 焊接处一不饱满，焊药处理不干净，漏刷防锈漆。应及时予以补焊，将药皮敲掉，刷上防锈漆。 针体弯曲，安装的垂直度超出允许偏差。应将针体重新调直，符合要求后再安装独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。其距离应大于3m，当小于3m时，应采取均压措施或铺设卵石或沥青地。
避雷器施工方案作业方案
避雷器施工方案 1.项目概况 氧化锌避雷器主要试验项目包括避雷器安装，测量绝缘电阻、测量泄漏电流。2.施工准备 2.1避雷器额定电压与线路电压是否相同; 2.2底盘的瓷盘有无裂纹，瓷件表面是否有裂纹、破损和闪络痕迹及掉釉现象。如有破损，其破损面应在0.5cm2以下，在不超过三处时可继续使用; 2.3将避雷器向不同方向轻轻摇动，内部应无松动的响声; 2.4检查瓷套与法兰连接处的胶合和密封情况是否良好。 3.主要施工方法 3.1检查确认安全措施完备，办理工作票。 3.2搬运避雷器入水中浸泡8小时，再取出晾晒8小时。 3.3试验现场设置围栏，向外悬挂“止步，高压危险”标识牌。 3.4避雷器应垂直安装，倾斜不得大于15°。安装位置应尽可能接近保护设备，避雷器与3～10kV设备的电气距离，一般不大于15m，易于检查巡视的带电部分距地面若低于3m，应设遮栏; 3.5避雷器的引线与母线、导线的接头，截面积不得小于规定值：3～10kV铜引线截面积不小于16mm2，铝引线截面不小于25mm2，35kV及以上按设计要求。并要求上下引线连接牢固，不得松动，各金属接触表面应清除氧化膜及油漆; 3.6避雷器周围应有足够的空间，带电部分与邻相导线或金属构架的距离不得小于0.35m，底板对地不得小于2.5m，以免周围物体干扰避雷器的电位分布而降低间隙放电电压; 3.7高压避雷器的拉线绝缘子串必须牢固，其弹簧应适当调整，确保伸缩自由，弹簧盒内的螺帽不得松动，应有防护装置;同相各拉紧绝缘子串的拉力应均匀; 3.8均压环应水平安装，不得歪斜，三相中心孔应保持一致;全部回路(从母线、线路到接地引线)不能迂回，应尽量短而直; 3.9测量绝缘电阻，测量泄漏电流。 3.10试验结束后，拆除自装接地短路线。
避雷器的选择方法
避雷器的选择方法 避雷器如何选择 (1)按额定电压选择:要求避雷器额定电压与系统额定电压一致。 (2)校验最大允许电压:核对避雷器安装地点可能出现的导线对地最大电压，是否不超过避雷器的最大工作电压。导线对地最大电压与系统中性点是否接地及系统参数有关: ①中性点不接地系统:导线对地最大电压为系统电压的1.1倍，所以一般没有问题。 ②中性点经消弧线圈或高阻抗接地系统:一般选择避雷器的最大工作电压等于线电压。 ③中性点直接接地系统:国产避雷器的中性点直接接地系统中其最大工作电压等于系统电压的0.8倍，所以按额定电压选择是没有问题的。 (3)校验工频放电电压: ①在中性点绝缘或经阻抗接地的系统中，工频放电电压应大于相电压的3.5倍。在中性点直接接地的系统中，工频放电电压应大于相电压的3倍。 ②工频放电电压应大于最大工作电压的1.8倍 防雷器，又称避雷器、浪涌保护器、电涌保护器、过电压保护器等，主要包括电源防雷器和信号防雷器，防雷器是通过现代电学以及其它技术来防止被雷击中的设备的损坏。避雷器中的雷电能量吸收，主要是氧化锌压敏电阻和气体放电管。 基于防雷器的防护想要取得理想的效果，应注重“在合适的地方合理地装设合适的防雷器”，防雷器的选择十分重要。 ⒈进入建筑物的各种设施之间的雷电流分配情况如下：约有50%的雷电流经外部防雷装置泄放入地，另有50%的雷电流将在整个系统的金属物质内进行分配。这个*估模式用于估算在LPAOA区、LPZOB区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格。该处的雷电流为10/35μs电流波形。在各金属物质中雷电流的分配情况下：各部分雷电流幅值取决于各分配通道有的阻抗与感抗，分配通道是指可能被分配到雷电流的金属物质，如电力线、信号线、自来水管、金属构架等金属管级及其它接地，一般仅以各自的接地电阻值就可以大致估算。在不能确定的情况下，可以认为接是电阻相等，即各金属管线平均分配电流。 ⒉在电力线架空引入，并且电力线可能被直击雷击中时，进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗。如内外两端阻抗一致，则电力线被分配到一半的直击雷电流。在这种情况下必须采用具有防直击雷功能的防雷器。 ⒊后续的*估模式用于*估LPZ1区以后防护区交界处的雷电流分配情况。由于用户侧绝缘阻抗远远大于防雷器放电支路与外引线路的阻抗，进入后续防雷区的雷电流将减少，在数值上不需特别估算。一般要求用于后续防雷区的电源防雷器的通流能力在20kA（8/20μs）以下，不需采用大通流能力的防雷器。 后续防雷区防雷器的选择应考虑各级之间的能量分配和电压配合，在许多因素难以确定时，采用串并式电源防雷器是个好的选择。串并式是根据现代雷电防护中许多应用场合、保护范围层次区分等特点提出的概念（相对于传统的并式防雷器而言）。其实质是经能量配合和电压分配的多级放电器与滤波器技术的有效结合。串并式防雷有如下特点：应用广泛。不但可
避雷针的装设方法
附件1：关于避雷针（网、带）的装设方法遵照国家标准《电气装置安装工程接地装置施工及验收规范》（GB50169-92）的要求，对施工地点的避雷针（网、带）及其接地装置应采取自下而上的施工程序，即首先安装集中接地装置，后安装引下线，最后安装接闪器。建筑物内的金属设备、金属管道、结构钢筋均应做到有良好的接地。这样做可保证施工过程中防止感应雷。 一、避雷针的设置 施工现场宜装设避雷针。施工现场内的机械设备：若在相邻建筑物、构筑物的防雷设置的保护范围以外，且在规定范围内，则应安装避雷针；若最高机械设备上的避雷针，且应保证最后退出现场，则其他设备可不设避雷针。 避雷针的接闪器一般选用ф16mm圆钢，长度为1~2m，其顶端应车制成锥尖。接闪器须热镀锌。机械设备上的避雷针的防雷引下线可利用该设备的金属结构体，但应保证设备联接。机械设备所有的动力、控制、照明、信号及通信等线路，应采用钢管敷设。钢管与机械设备的金属结构体作焊接以保证其接地通道的设备连接。 二、接地装置的设置 独立避雷针的接地装置应单独安装，与其他保护的接地装置的安装分开，且保持有3m以上的安全距离。 除独立避雷针外，在接地电阻满足要求的前提下，防雷接地
装置可以和其他接地装置共用。接地极宜选用角钢，其规格为40mm×40mm×4mm及以上；若选用钢管，直径应不小于50mm，其壁厚不应小于3.5mm。垂直接地极的长度应为2.5m；接地极间的距离为5m; 接地极埋入地下深度，接地极顶端要在地下0.8m以下。接地极之间的连接是通过规格为40mm×4mm的扁钢焊接。焊接位置距接地极顶端50mm。焊接采用搭接焊。扁钢搭接长度为宽度的2倍，且至少有3个棱边焊接。扁钢与角钢（或钢管）焊接时，为了保证连接可靠，应事先在接触部位将扁钢弯成直角形（或弧形），再与角钢（或钢管）焊接。 接地极与接地线宜选用镀锌钢材，其将埋于地下的焊接处应涂沥青防腐。施工现场内所有施工用的设备、装置的防雷装置的工频接地电阻值不得大于30Ω。 三、施工现场各种施工机械设备、脚手架和临时设施防雷设施的设置 1、塔吊供电系统电源PE需和塔吊做共地处理，配电箱内宜安装适配的电涌保护器（SPD）。 2、各类临建设施宜安装直击雷防护装置，金属棚架宜做接地处理，特别是金属油罐虽然有静电屏蔽，但是至少做两三个点接地。 四、变配电设备进线的防雷设施的设置 当架空进线采用电缆配线时，避雷器应装设在电缆头附近，且将避雷器的接地端与电缆金属外皮相连。
