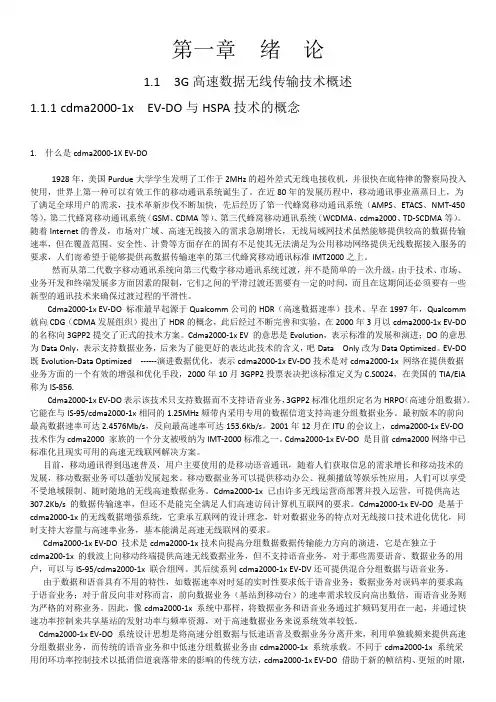

第一章绪论1.13G高速数据无线传输技术概述1.1.1cdma2000-1x EV-DO与HSPA技术的概念1.什么是cdma2000-1X EV-DO1928年，美国Purdue大学学生发明了工作于2MHz的超外差式无线电接收机，并很快在底特律的警察局投入使用，世界上第一种可以有效工作的移动通讯系统诞生了。
在近80年的发展历程中，移动通讯事业蒸蒸日上，为了满足全球用户的需求，技术革新步伐不断加快，先后经历了第一代蜂窝移动通讯系统（AMPS、ETACS、NMT-450等），第二代蜂窝移动通讯系统（GSM、CDMA等）、第三代蜂窝移动通讯系统（WCDMA、cdma2000、TD-SCDMA等）。
随着Internet的普及，市场对广域、高速无线接入的需求急剧增长，无线局域网技术虽然能够提供较高的数据传输速率，但在覆盖范围、安全性、计费等方面存在的固有不足使其无法满足为公用移动网络提供无线数据接入服务的要求，人们寄希望于能够提供高数据传输速率的第三代蜂窝移动通讯标准IMT2000之上。
然而从第二代数字移动通讯系统向第三代数字移动通讯系统过渡，并不是简单的一次升级，由于技术、市场、业务开发和终端发展多方面因素的限制，它们之间的平滑过渡还需要有一定的时间，而且在这期间还必须要有一些新型的通讯技术来确保过渡过程的平滑性。
Cdma2000-1x EV-DO 标准最早起源于Qualcomm公司的HDR（高速数据速率）技术。
早在1997年，Qualcomm 就向CDG（CDMA发展组织）提出了HDR的概念，此后经过不断完善和实验，在2000年3月以cdma2000-1x EV-DO 的名称向3GPP2提交了正式的技术方案。
Cdma2000-1x EV 的意思是Evolution，表示标准的发展和演进；DO的意思为Data Only，表示支持数据业务，后来为了能更好的表达此技术的含义，吧Data Only改为Data Optimized。
高速数据传输技术的现状与展望
高速数据传输技术的现状与展望在当今数字化时代，数据已经成为人们最重要的财富之一，因此高速数据传输技术应运而生。
从以太网到无线网络再到光纤网络，人们的经验和需求正在推动着网络技术不断地发展和创新。
本文将探讨目前高速数据传输技术的现状和未来的展望。
现状当今，人们需要更快的网络传输速度。
过去，网速只能与1Mbps到10Gbps之间波动，而现在人们已经可以获得1Tbps甚至更高的传输速度。
这根据不同的设备，需要不同的传输速度。
出于这个原因，有很多不同的高速数据传输技术正在不断发展和改进。
以太网以太网络已成为局域网信息传输的主要技术。
在以太网中，数据以“帧”（frame）的形式传输，每个帧的大小在 64字节至1500字节之间。
以太网的速度从1Mbps到100Gbps，该速度取决于所使用的传输媒介的类型和长度，如铜缆、光缆等。
最近，以太网络的速度已经达到400Gbps，其应用领域也正在不断扩大。
无线网络无线网络目前已成为人们日常使用的网络之一。
无线网络使用的是无线信号，在传输过程中受到干扰，因此其传输速度不如有线网络快。
但是，新一代的无线网络，如5G，将会是一种革命性的变化。
5G网络能够达到10Gbps的传输速度，这将是移动设备领域中的巨大进步。
尽管目前5G网络需要更多的无线频谱和基础设施与投资，但未来可改变很多行业。
光纤网络光纤通信是一种可靠的高速网络传输技术。
与传统的有线网络相比，光纤网络具有更高的传输带宽和更大的通信容量。
光纤网络使用的是光信号而不是电信号，在高速的光线中传输数据。
光信号的传输速度几乎是光速的3/4，因此其传输速度天然很大。
光纤网络相对于其他传输技术的优势在于其信噪比更高，不会受到电子干扰和衰减的影响，可实现高速传输和长距离传输。
未来高速数据传输技术的主要发展方向是速度和容量的提高。
与此同时，传输效率的提高和成本的降低也是未来高速数据传输技术的两个主要目标。
量子通信量子通信是最新、也是最前沿的数据传输技术。
通信技术中的高速数据传输技术
通信技术中的高速数据传输技术随着科技的不断发展，通信技术在现代社会中扮演着至关重要的角色。
在信息时代，高速数据传输技术的发展成为了一个热门的研究领域。
本文将探讨通信技术中的高速数据传输技术，包括其原理、应用和未来发展趋势。
高速数据传输技术是指在通信过程中，能够实现更快速和高效的数据传输的技术。
这一技术的重要性在于它能够满足日益增长的数据传输需求，提供更好的用户体验和效率。
高速数据传输技术广泛应用于许多领域，包括互联网、移动通信、无线通信和数据中心等。
我们来了解一些高速数据传输技术的原理。
在通信领域中，主要有两种基本的高速数据传输技术：光通信和无线通信。
光通信是一种利用光作为信息传输的技术。
它基于光传输介质，如光纤，通过发送和接收光脉冲来传输数据。
光通信具有高速率、大带宽和低延迟等优点，已经成为现代通信网络的重要组成部分。
光纤通信技术的不断创新和完善，使得光通信能够支持越来越高的数据传输速率。
另一种高速数据传输技术是无线通信。
无线通信利用无线信号传输数据，无需使用传统的有线连接。
无线通信技术的发展使得用户可以在无需物理连接的情况下进行数据传输，极大地方便了人们的日常生活和工作。
例如，4G和5G移动通信技术具有更高的带宽和更低的延迟，使得我们可以享受到更快速和稳定的移动互联网体验。
高速数据传输技术在各个应用领域中发挥着重要作用。
在互联网领域，高速数据传输技术使得人们可以通过网络快速地分享和传播信息，实现全球范围内的即时通信和协作。
在移动通信领域，高速数据传输技术使得手机可以实现高清视频通话、高速下载和实时互动等功能。
在数据中心领域，高速数据传输技术使得数据存储和处理能力得到了显著提升，满足了大规模数据处理和分析的需求。
未来，高速数据传输技术有许多发展趋势和挑战。
一方面，随着人工智能、物联网和大数据的兴起，对于更高速和更大带宽的需求将进一步增加。
因此，高速数据传输技术需要不断创新和突破，提供更快速和更可靠的数据传输解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速数字电路的研究与介绍1．引言随着计算机外部设备、计算机高速总线的发展，在这些设备上进行的数据交换以及复杂的运算导致数据传输量急剧增大，为了满足种种数据在处理器、存储介质和外围设备之间的高速交换，近年来出现了多种高速接口电路的设计和应用。
高速数据传输接口电路在计算机 memory总线，多处理器的互连，外部设备接口，高速系统背板……有着广泛的应用。
普通PC机上的DDR2存储器的数据传输已可以达到667MHz。
计算机外部设备、计算机网络、通信传输等设备的各种物理层设计工作大量的涉及到了：155M bps、 622M bps和 2.5G bps，100M bps，1000M bps，10G bps的高速接口电路。
现今高速数据传输接口的实现主要参考了三种标准的电路接口：PECL (Positive-referenced Emitter-Coupled Logic); LVDS (Low-Voltage Differential Signals), and CML (Current Mode Logic)。
这些高速接口电路标准针对不同的应用领域提供相应的传输速率。
解决高速接口电路的互连，保持低功耗及提高信号传输质量，是开发这些接口电路时需要注意的。
要求为高速接口电路设计相应的外部阻抗匹配电路、耦合电路。
155M bps以下速率的电路阻抗匹配要求不是很严。
电路耦合可采用直流耦合，可以避免电容滤除信号的高频成分。
500M bps以上的高速电路线路阻抗匹配要求严格。
高速电路一般采用交流耦合，可以隔离两边的直流。
在设计高速数字传输系统时，首先需要了解每一种接口标准的输入输出电路结构，由此可以知道如何进行直流偏置和终端匹配。
本文针对这三种标准的接口电路做分析和介绍：2．PECL 接口PECL由ECL标准发展而来，在PECL电路中省去了负电源，较ECL电路更便于使用。
PECL信号的摆幅相对ECL要小，这使得该逻辑更适合于高速数据的串行或并行连接。
PECL接口输出结构PECL电路的输出结构如图1所示，包含一个差分对管和一对射随器。
输出射随器工作在正电源范围内，其电流始终存在，这样有利于提高开关速度。
标准的输出负载是接50欧姆电阻至VCC-2V的电平上，如图1所示，在这种负载条件下，OUT+与OUT-的静态电平典型值为VCC-1.3V，OUT+与OUT-输出电流为14mA。
PECL结构的输出阻抗很低，典型值为4-5，这表明它有很强的驱动能力，但当负载与PECL的输出端之间有一段传输线时，低阻抗造成的失配将导致信号时域波形的振铃现象。
PECL标准最初由Motorola公司提出，经过很长一段时间才在业内推广开。
图1. PECL接口输出结构PECL接口输入结构PECL输入结构如图2所示，它是一个具有高输入阻抗的差分对。
该差分对共模输入电压需偏置到VCC-1.3V，这样允许的输入信号电平动态范围最大。
在+5.0V和+3.3V供电系统中，PECL接口均适用，+3.3V供电系统中的PECL常被称作低压PECL，简写为LVPECL。
PECL to PECL图2. PECL接口输入结构PECL到PECL的连接分直流耦合和交流耦合两种形式，直流耦合情况 PECL输出设计成驱动50欧姆负载至(VCC-2V)。
由于一般情况下无法向终端网络提供(VCC-2V)电源，经常会用并联电阻，得到一个Thevenin等效电路。
图3给出了Thevenin变换，50欧姆至(VCC-2V)的终端匹配要求满足：在3.3V供电时，图3. PECL到PECL等效图电阻按5%的精度选取，R1为130 欧姆，R2为82欧姆。
而在+5.0V供电时，R1为82欧姆，R2为130欧姆。
3．CML接口CML是所有高速数据接口形式中最简单的一种，它的输入与输出是匹配好的，从而减少了外围器件，也更适合于在高的频段工作。
它所提供的信号摆幅较小，从而功耗更低。
此外，50欧姆背向终端匹配减小了背向反射，从而降低了高频失真。
CML接口输出结构CML接口的输出电路形式是一个差分对管，该差分对的集电极电阻为50欧姆，如图4所示，输出信号的高低电平切换是靠共发射极差分对管的开关控制的，差分对的发射极与地之间的恒流源典型值为16mA，假定CML输出负载为一50欧姆上拉电阻，则单端CML输出信号的摆幅为VCC至VCC-0.4V。
在这种情况下，差分输出信号摆幅为800mV，共模电压为VCC-0.2V。
若CML输出采用交流耦合至50欧姆负载，这时的直流阻抗由集电极电阻决定，为50欧姆，CML输出共模电压变为VCC-0.4V，图4. CML接口输出结构差分信号摆幅仍为800mVP-P。
CML接口输入结构CML输入结构有几个重要特点，这也使它在高速数据传输中成为常用的方式，如图5所示，输入晶体管作为射随器，后面驱动一差分放大器图5. CML接口输入结构CML到CML的连接如果接收器与发送器之间采用相同的VCC电源，CML驱动器输出可以直流耦合到CML接收器输入，无需额外的元件。
如果接收器与发送器采用不同的电源，系统需要用交流耦合方式。
交流耦合情况下，图6. CML到CML的连接耦合电容应足够大，以避免信号包含一长串相同数字时导致过大的低频衰减。
图6给出了CML与CML之间的连接。
CML电流模式逻辑接口的性能为最高。
高速点到点接口是典型的电流模式逻辑应用方案。
由于驱动器及接收器采用内置式终端，因此可以无需加设外置式无源元件。
电流模式逻辑接口可支持 10Gbps 以上的数据传输率。
4．LVDS接口LVDS低电压差分信号，差分电路的抗噪声能力强，因此可以使用低电压摆幅信号。
这又意味着信号频率可以更快。
该方式有三大优点，使其更具有吸引力。
1 ) LVDS传输的信号摆幅小，从而功耗低，一般差分线上电流不超过4mA，负载阻抗为100欧姆。
这一特征使它适合做并行数据传输。
2 ) LVDS信号摆幅小，从而使得该结构可以在2.5V的低电压下工作。
3 ) LVDS输入单端信号电压可以从0V到2.4V变化，单端信号摆幅为400mV，这样允许输入共模电压从0.2V到2.2V范围内变化，也就是说LVDS允许收发两端地电势有±1V的落差。
LVDS接口输出结构LVDS差分输出结构在低功耗和速度方面做了优化。
电路差分输出阻抗为100欧姆。
图7. LVDS接口输出结构LVDS接口输入结构LVDS输入结构如图7所示，IN+与IN-输入差分阻抗为100欧姆，为适应共模电压宽范围内的变化，输入级还包括一个自动电平调整电路，该电路将共模电压调整为一固定值，该电路后面是一个施密特触发器。
施密特触发器为防止不稳定，设计有一定的滞回特性，施密特后级是差分放大器。
图8. LVDS接口输入结构LVDS与LVDS的连接因为LVDS的输入与输出都是内匹配的，所以LVDS间的连接可以如图9中那样直接联接。
图9 LVDS与LVDS的连接目前，流行的LVDS技术规范有两个标准：一个是TIA/EIA（电讯工业联盟/电子工业联盟）的ANSI/TIA/EIA－644标准，另一个是IEEE 1596.3标准。
标准推荐的最高数据传输速率是655Mbps。
LVDS的应用模式可以有：点对点；多分支形式，即一个驱动器连接多个接收器。
当有相同的数据要传给多个负载时，可以采用这种应用形式。
多点结构（multipoint）。
此时多点总线支持多个驱动器，也可以采用BLVDS驱动器。
为了支持LVDS的多点应用，即多分支结构和多点结构，2001年新推出的多点低压差分信号（MLVDS）国际标准ANSI/TIA/EIA 8992001，规定了用于多分支结构和多点结构的MLVDS器件的标准，目前已有一些MLVDS器件面世。
5．PCB设计要点上述三种接口均属于差分输出，在PCB的设计中，应注意使差分线对内的长度相互匹配，以减少信号扭曲。
（公差应控制在5mil内）。
差分线对内两条线之间的距离应尽可能小，以使外部干扰为共模特征。
差分线对间的距离应尽可能保持一致，以降低差分阻抗分布的不连续性。
由于每个过孔可带来0.5－1.0dB的损耗，应尽量减少过孔数目。
过孔的通孔和焊盘应有尽量小的物理尺寸，并且在通孔穿越的未连接不加焊盘，差分对内的过孔不仅在数量上要匹配，而且在放置的位置上也要接近，以使阻抗分布尽量一致。
对走线方式的选择没有限制，微带线和带状线均可，但是必须注意有良好的参考平面。
对不同差分线之间的间距要求间隔不能太小，至少应该大于3~5倍差分线间距。
避免导致阻抗不连续的90°走线，而要用圆弧或45°折线来代替。
走线时应使向左、向右折角的数量接近，这样可减少信号经差分线传输引起的扭曲。
对于LVDS信号/和PECL信号，必须进行阻抗控制（通常将差分阻抗控制在100欧姆/50欧）。
对于不能控制阻抗的PCB布线必须小于500MIL。
这样的情况主要表现在连接器上，所以在布局时要注意将LVDS和PECL器件放在靠近连接器处，让信号从器件出来后就经过连接器到达另一单板。
同样，让接收端也靠近连接器，这样就可以保证板上的噪声不会或很少耦合到差分线上。
对于点到点拓扑,走线的阻抗通常控制在100欧/50欧，但匹配电阻可以根据实际的情况进行调整。
对LVDS信号和PECL信号与其它信号比如TTL信号，最好使用不同的走线层，如果因为设计限制必须使用同一层走线，和TTL的距离应该足够远，至少应该大于3~5倍差分线间距。
对接收端的匹配电阻到接收管脚的距离要尽量的靠近，一般应小于7mm，最大不能超过12mm。
在PCB设计上，我们主要关心的是阻抗的控制和线长。
阻抗的计算可以通过相关阻抗计算软件算出。
保持差分线的等长也是设计的重点，特别是经过连接器的LVDS信号。
6．结束语本文给出了高速数据输入输出接口电路的结构，介绍了高速传输系统中PCB 设计以及LVDS接口、PECL接口、CML接口电路结构及连接方式和应用。
