16路报警输入
AV2016
16路报警输入
8路继电器输出报警主机
说
明
书
1
一、 简介:
本设备为防盗、防火、门禁等各类报警探头采集装置。
可在千米之外用主控键盘或普通PC 机捕获现场各种报警信息，并可经预置好的报警联动继电器控制现场的灯光、报警、喇叭、摄像机构等等。
二、 性能:
2.1前面版介绍:
上图标注“485”的指示灯为RS-485通讯指示灯，有数据通讯时，该指示灯闪烁。
上图标注“ALARM INPUT ”的16个指示灯为16个报警输入指示灯，某路灯为蓝色时，表示该路撤防，绿色时，表示该路布防，红色时，表示该路报警。
上图标注“ALARM OUTPUT ” 的8个指示灯为8个报警继电器指示灯，某路灯为绿色时，表示该路继电器常开点与公共端断开，红色时，表示该路继电器常开点与公共端接通。
2.1后面版介绍:
左端的16
个4芯端子为16个报警输入端子，信号定义如下：
IN ---
报警输入
V- --- 地信号
ST --- 常开或常闭选择
V+ --- +12V
报警输入信号为报警探头的常开或常闭接点输出，或者0 – 12V
电压信号。
中部偏右的8个3芯端子为8个报警继电器端子，信号定义如下：
C --- 继电器公共端
NC --- 继电器常闭端
NO --- 继电器常开端
2
最右端标注“ADDRESS ”的8位开关为本机的地址开关。
最右端标注“A B ”的2位端子为本机的RS-485通讯信号输入端子，通讯方式为RS-485半双工方式。
三、 站址开关的使用:
本解码器站址由后面板最右端标注“ADDRESS ”的8位开关设定。
数据范围在0 - 255之间。
开关拨向ON 为1，反之为0。
本说明书尾页标有从0 到 11 的解码器站址对应开关位置图示。
四、 报警探头输入接线及方式选择:
后面板左端的16个4芯端子为16个报警输入端子，信号定义如下： IN --- 报警输入
V- --- 地信号
ST --- 常开或常闭方式选择
V+ --- +12V 通常报警探头输出为继电器接点，分常开和常闭两种类型
当选择报警探头输出为常开时，常开或常闭方式选择ST 与V- 短路，IN 和V+分别接报警探头的公共端C 和报警探头的常开端NO 。
当选择报警探头输出为常闭时，常开或常闭方式选择ST 与V+ 短路，IN 和V-分别接报警探头的公共端C 和报警探头的常闭端NC 。
五、 继电器输出接线:
右端的8个3芯端子为8个报警继电器端子，信号定义如下：
C --- 继电器公共端
NC --- 继电器常闭端
NO --- 继电器常开端
本解码器提供8路继电器，接点功率为:
① 阻性负载时: AC220V/1A ，DC30V/3A
② 感性负载时: AC220V/0.5A ，DC30V/0.5A
六、通讯规约:
数据格式： 8个数据位，无校验位，1个停止位。
通讯速率： 9600 b/s 。
①继电器输出并索取报警状态命令：
上位机发送：第1字节: ACH
第2字节: 解码器站址（站址范围：00H-3FH）
第3字节: 8XH (X=1-4路继电器码)
第4字节: 8XH (X=5-8路继电器码) 注：每个字节中4个继电器控制位的对应位见下图
D7 D0
1ООО××××
最低位
次低位
次高位
最高位
继电器输出位=0，该位继电器断路。
继电器输出位=1，该位继电器导通。
下位机回应: 第1字节: 9XH (X=1-4路输入码)
第2字节: 9XH (X=5-8路输入码)
第3字节: 9XH (X=9-12路输入码)
第4字节: 9XH (X=13-16路输入码)
注：每个字节中4个报警输入位的对应位见下图
D7 D0
1ОО1××××
最低位
次低位
次高位
最高位
报警输入位=0，该位未报警。
报警输入位=1，该位报警。
②索取报警状态命令：
上位机发送: 第1字节: ADH
第2字节: 解码器站址（站址范围：00H-3FH）
3。
哨位信息化终端(16个按钮)
LCD设置项包括拼接行列数、信号类型、矩阵输入端口、设置球机预置位、解码器地址、预置位号、新增预案名，根据需要进行相关设置。
预案设置方法：点击“新增”按钮，出现新增预案对话框如下：
在空白处输入新增的预案名，点“OK”即可，然后在右边拖动鼠标选择窗口范围，再选择左边的拼接行列数、信号类型（VIDEO是摄像机图象，RGB是显示电脑图象的）、矩阵输入端口根据实际连接的选择，选择好参数后，点击“设置”后，一定要点“保存”，点“发送指令”可以看到大屏显示的刚才所设置的预案。
设置完后点击“确定”按钮，即完成了网络配置。
4
运行“哨位信息化管理平台”软件，具体操作如下：开始→程序→哨位信息化管理平台→视频服务器配置.exe
进入后出现如下界面：
点击”Search”按钮，就能搜索到当前所有视频IP如下图：
若要对其中某个视频进行修改，双击该视频对应的表行，则可成功获取该视频的设备信息,界面如下图示：
视频监视器设自动随外部环境光线变化而变化，外部光线亮时，监视器亮度自动变亮，外部光线暗时，监视器亮度自动变暗。
1.2.1
支持华北计算机研究所的电子哨兵自动报警，显示其报警方位。
1.2.1
可贮存部分勤务物品。
1.3
1.4
系统启动后，会自动进入软件工作主界面，如图所示：
图1-2
界面中各图标说明如下：
该图为哨位图标，当通讯正常时显示为彩色，网络通讯断开时显示为灰色。
该图标显示为“红外对射”报警状态，一旦触发报警，则图标颜色显示为黄色闪烁，并伴随声音提示，中心端确认报警后，呈红色闪烁。
该图标显示为“电子栅栏”报警状态，一旦触发报警，则图标颜色显示为黄色闪烁，并伴随声音提示，中心端确认报警后，呈红色闪烁。
HT-16X8视、音频矩阵切换控制主机操作使用说明书HT-16X8视、音频矩阵
三、系统编程：
按键盘上"系统编程"键,键盘上的液晶显示屏上显示输入口令， 正确输入口令后，这时1号监示器上显示如下菜单：
┃ 系统编程
5、万能切换
在任何时刻，可由操作者指定任意几台监示器上运行万能切换，一个万能切换可由1-16路视频信号构成，每个摄像机画面的停留时间均是独立可调的，对重要的任意几路视频信号在该监示器的万能切换中可设置为重复出现多次。
6、分组同步切换
分组同步切换是指将摄像机分成多个组（区域），各组摄像机画面可通过一组监示器进行同步的切换,用以固定显示一些重要的画面,可以通过按动递增或递减键,同时切换另外一些画面。
┃ 1、调整日期、时间
┃ 2、设置口令
┃ 3、万能切换设置
┃ 4、分组同步切换设置
┃ 5、设置副控数量
考虑其通风散热问题。
2、连接：
系统中所有的连接器均设置在机箱后面板上， 为了保证全部连接的正常完成，应在系统中所有设备都未通电时进行。
（1）视频输出插座在机箱的后面板上，即标有“视频输出”的BNC连接器，并标清了输出序号。可接监示器、录相机、或其他具有75欧姆输入阻抗的视频设备。
7 “辅助开”、 “辅助关”键：控制当前受控摄像机解码盒中辅助开关的开或关以控制其它外部设备。先输入辅助开关号，再按辅助开或辅助关键，这时即打开或关闭该号辅助开关。
五、报警系统的编程
系统自带有16路报警输入控制,16 个警报输入可连接任何类形的报警探
头或开关的无源常闭触点,报警形式为触点断开报警方式。 任一路报警后由主机后标有“报警输出”的辅助开关输出触点容量为220Ｖ／1A的无源闭合开关量信号,用于启动录相机、摄像机、灯光和警报器等。

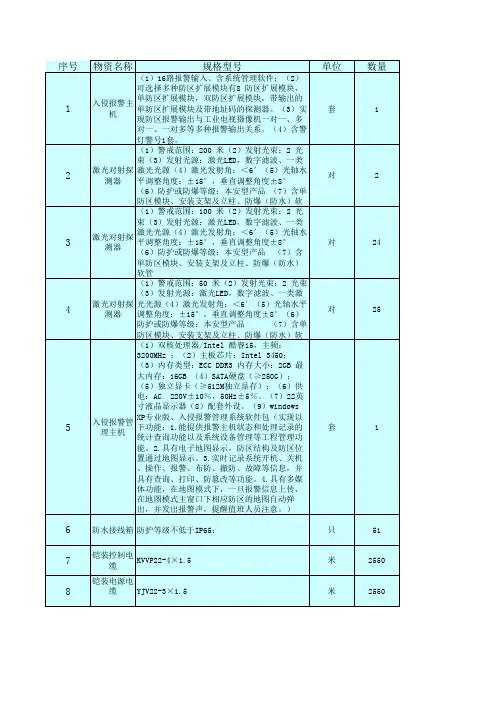

入侵报警系统
只
1
个
1
米
2700
米
100
个
7
台
1
20
部
10
质量要求
技术规格书编号： XGS-SG-TX–SPE-009 数据单编号：XGS-SG-TX– DS-009（具体内容详见技术规格书）
技术规格书编号： XGS-SG-TX–SPE-009 数据单编号：XGS-SG-TX– DS-009（具体内容详见技术规格书）
技术规格书编号： XGS-SG-TX–SPE-009 数据单编号：XGS-SG-TX– DS-009（具体内容详见技术规格书） 技术规格书编号： XGS-SG-TX–SPE-009 数据单编号：XGS-SG-TX– DS-009（具体内容详见技术规格书） 技术规格书编号： XGS-SG-TX–SPE-009 数据单编号：XGS-SG-TX– DS-009（具体内容详见技术规格书）
序号
物资名称
规格型号
（1）16路报警输入、含系统管理软件；（2） 可选择多种防区扩展模块有8 防区扩展模块， 单防区扩展模块，双防区扩展模块，带输出的 单防区扩展模块及带地址码的探测器。（3） 实现防区报警输出与工业电视摄像机一对一、 多对一、一对多等多种报警输出关系。（4） 含警灯警号1套。 （1）警戒范围：200 米（2）发射光束：2 光 束（3）发射光源：激光LED，数字滤波、一类 激光光源（4）激光发射角：＜6′（5）光轴 水平调整角度：±15°，垂直调整角度±8° （6）防护或防爆等级：本安型产品 （7）含 单防区模块、安装支架及立柱、防爆（防水） （1）警戒范围：100 米（2）发射光束：2 光 束（3）发射光源：激光LED，数字滤波、一类 激光光源（4）激光发射角：＜6′（5）光轴 水平调整角度：±15°，垂直调整角度±8° （6）防护或防爆等级：本安型产品 （7）含 单防区模块、安装支架及立柱、防爆（防水） 软管 （1）警戒范围：50 米（2）发射光束：2 光 束（3）发射光源：激光LED，数字滤波、一类 激光光源（4）激光发射角：＜6′（5）光轴 水平调整角度：±15°，垂直调整角度±8° （6）防护或防爆等级：本安型产品 （7）含单防区模块、安装支架及立柱、防爆 （1）双核处理器/Intel 酷睿i5，主频： 3200MHz ；（2）主板芯片：Intel 3450； （3）内存类型：ECC DDR3 内存大小：2GB 最 大内存：16GB （4）SATA硬盘（≥250G）； （5）独立显卡（≥512M独立显存）；（6）供 电：AC 220V±10％，50Hz±5％。（7）22英 寸液晶显示器（8）配套外设。（9）windows XP专业版、入侵报警管理系统软件包（实现以 下功能：1.能提供报警主机状态和处理记录的 统计查询功能以及系统设备管理等工程管理功 能。2.具有电子地图显示，防区结构及防区位 置通过地图显示。3.实时记录系统开机、关机 、操作、报警、布防、撤防、故障等信息，并 具有查询、打印、防篡改等功能。4.具有多媒 体功能，在地图模式下，一旦报警信息上传， 在地图模式主窗口下相应防区的地图自动弹 出，并发出报警声，提醒值班人员注意。）
16路隔离语音控制器说明书 V1.1 (型号：YMG16) 秦皇岛千目电子有限公司
16路隔离语音控制器说明书V1.1(型号：YMG16)秦皇岛千目电子有限公司电话：************传真：************/1.产品特性 (2)2.产品图片、接口介绍 (2)2.1产品外形和接口图片 (2)2.2接口介绍 (3)2.3产品尺寸图 (3)3.音频信息下载 (4)3.1准备音频文件 (4)3.1.1软件合成音频文件 (4)3.1.2音频文件转换MP3格式 (4)3.1.3文件夹操作 (4)3.1.4文件名操作 (4)3.2下载语音 (4)3.2.1USB口连接PC (5)3.2.2产生U盘 (5)3.2.3格式化U盘 (5)3.2.4复制文件夹 (5)3.2.5下载完成 (5)4.控制方式 (6)4.1开关控制-16路开关 (6)4.1.1接线方式 (6)4.1.2控制方式 (6)4.2通讯控制-RS485 (7)4.2.1普通指令格式 (7)4.2.2Modbus-RTU指令格式 (8)4.3无线控制-遥控或发射模块（需扩展） (8)5.参数设置 (9)5.1硬件连接 (9)5.2参数设置 (9)5.2.1统一设置 (9)5.2.2分路设置 (10)5.3放音测试 (10)6.技术支持及联系方式 (10)语音控制器说明书(型号：YMG16)YMG16语音控制器是我公司推出的一款新型语音产品。
具有稳定可靠、可重复录音、宽电源电压、外部音量调节、支持背景音乐播放功能等特点。
可广泛应用于工业控制、安防报警、语音提示等场合。
1.产品特性●16路光耦隔离输入控制信号，可以控制16路语音播放。
●带485通讯，可以通过指令控制最多128段语音播放。
●485通讯支持Modbus-RTU协议，方便与其他设备进行组网调试。
●MP3格式语音存储，可播放提示语音和音乐，音质更好。
●TF格式存储卡，最大支持16G存储。
机器自带128M存储卡。
●USB口直接下载语音信息，操作方便。
●板载标准3.5MM音频孔，立体声输出，可外接音箱、音柱等功放设备。
中盛科技16路继电器输入输出模块rs485协议
中盛科技16路继电器输入输出模块rs485协议（实用版）目录1.中盛科技 16 路继电器输入输出模块简介2.RS485 协议概述3.中盛科技 16 路继电器输入输出模块的特点与应用4.市场前景与竞争力分析正文一、中盛科技 16 路继电器输入输出模块简介中盛科技 16 路继电器输入输出模块是一款集输入、输出功能于一体的模块化产品，广泛应用于自动化控制系统、智能建筑、安防监控等领域。
该模块具备 16 路输入、输出接口，可实现对各种设备的控制和信号传输。
二、RS485 协议概述RS485 协议是一种串行通信协议，适用于多点、远距离通信。
它具有较强的抗干扰能力，可实现多主控制器、多从设备之间的通信。
RS485 协议在工业自动化领域应用广泛，可满足大部分场景的需求。
三、中盛科技 16 路继电器输入输出模块的特点与应用1.特点（1）高稳定性：中盛科技 16 路继电器输入输出模块采用优质的元器件，确保模块在各种工况下的稳定运行。
（2）抗干扰能力强：模块具备良好的抗干扰能力，能在恶劣的电磁环境中正常工作。
（3）宽电压范围：模块工作电压范围广泛，适应不同应用场景的需求。
（4）扩展性强：模块支持多主控制器通信，方便系统扩展和升级。
2.应用领域（1）自动化控制系统：用于各种设备的控制、信号采集和传输。
（2）智能建筑：应用于楼宇自动化、照明系统、空调系统等。
（3）安防监控：用于报警系统、门禁系统等。
（4）工业自动化：应用于生产线、机器人控制等领域。
四、市场前景与竞争力分析随着工业自动化、物联网、智能建筑等行业的快速发展，对于 16 路继电器输入输出模块的需求将持续增长。
中盛科技 16 路继电器输入输出模块凭借其优异的性能、稳定的质量和良好的兼容性，将在市场上具有较强的竞争力。

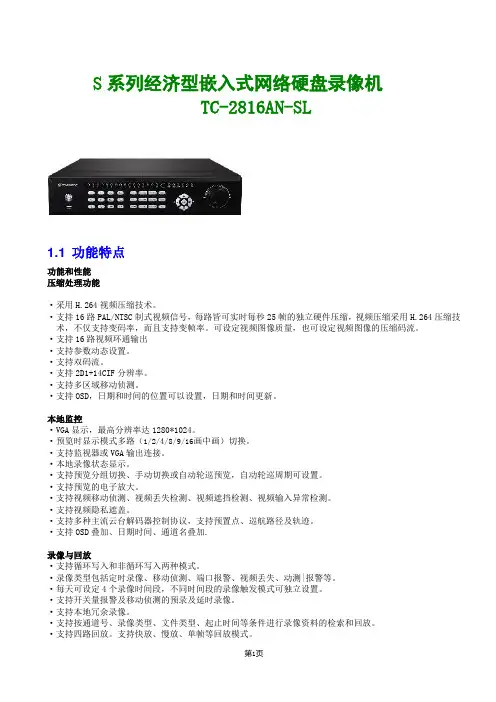

16路带环通硬盘录像机
S系列经济型嵌入式网络硬盘录像机TC-2816AN-SL1.1 功能特点功能和性能压缩处理功能·采用H.264视频压缩技术。
·支持16路PAL/NTSC制式视频信号，每路皆可实时每秒25帧的独立硬件压缩，视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率。
可设定视频图像质量，也可设定视频图像的压缩码流。
·支持16路视频环通输出·支持参数动态设置。
·支持双码流。
·支持2D1+14CIF分辨率。
·支持多区域移动侦测。
·支持OSD，日期和时间的位置可以设置，日期和时间更新。
本地监控·VGA显示，最高分辨率达1280*1024。
·预览时显示模式多路（1/2/4/8/9/16画中画）切换。
·支持监视器或VGA输出连接。
·本地录像状态显示。
·支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
·支持预览的电子放大。
·支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
·支持视频隐私遮盖。
·支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
·支持OSD叠加、日期时间、通道名叠加.录像与回放·支持循环写入和非循环写入两种模式。
·录像类型包括定时录像、移动侦测、端口报警、视频丢失、动测|报警等。
·每天可设定4个录像时间段，不同时间段的录像触发模式可独立设置。
·支持开关量报警及移动侦测的预录及延时录像。
·支持本地冗余录像。
·支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
·支持四路回放。
支持快放、慢放、单帧等回放模式。
·支持录像大小、录像时间进行打包。
资料备份·提供硬盘录像资料的备份，支持U盘、USB硬盘、USB CDRW备份设备。
辅助系统监控屏柜外设备连接指南更新版
辅助系统监控屏柜外设备连接指南 (2)1.海康威视硬盘录像机 (2).产品外观 (2).连接设备 (2)连接报警输入设备 (2)连接RS-485云台解码器 (3)2.主动红外入侵探测器 (4).产品外观 (4).设备连接 (5)3.红外双鉴探测器 (5).产品外观 (5).设备连接 (6)4.电子围栏 (6).主机前段施工示用意 (6).主机前段示用意 (7).四线制双防区主机外部接口说明 (7).设备连接 (8)5.风速传感器 (8).产品外观 (8).接口 (8).设备连接 (8)6.水浸探测器 (9).产品外观 (9).设备连接 (10)灯光操纵器 (10).产品外观 (10).连接LC-1操纵器 (10)8.摄像机多功能防雷器 (11).产品外观 (11).连接输入端/输出端设备 (11)Ⅱ智能空调操纵器 (13).产品外观 (13).设备连接 (14)温湿度 (15).产品外观 (15).设备连接 (16)11.风机操纵箱 (16).设备连接 (16)型SF6监控系统 (17).设备连接 (17)辅助系统监控屏柜外设备连接指南1.海康威视硬盘录像机.产品外观DS-8116HS-SH系列产品外观，如下图。
图DS-8116HS-SH系列产品外观.连接设备以DS-8116HS-SH设备为例进行介绍，其他机型的连接方式与此类似，具体请以实物为准。
连接报警输入设备报警输入连接报警输入接口的连接方式为：将报警输入设备的正极（+端）接入硬盘录像机的报警输入端口（ALARM IN 1-16），将报警输入设备的负极（-端）接入硬盘录像机的接地端（G），如下图。
图报警输入输出端口连接示用意●每台硬盘录像机可连接16路报警输入设备，不同型号支持的报警输入路数不同。
●16路报警输入设备共用2个接地端口。
●报警输入（ALARM IN）的接地端，利用接口上的任意一个G即可。
●电子围栏、红外双鉴及红外对射探测器输出均为干接点信号。
FM161D-SOE 十六路24V触点型SOE输入模块使用说明书
FM131A /FM161D-SOE
查询电源 24VDC + -
图 3-4 查询电源接法
3.2.4 工程应用的要求
在 FM161D-48-SOE 模块的使用过程中，要求每个 FM161D-48-SOE 的 16 点不允许长时间同时 导通（即该点置“1” ） ，如果模块在此状态下的时间很长，会过度发热导致非正常工作。因此，如 果某项工程中使用了 FM161D-48-SOE 型模块，则在工程的“测点配置” 阶段，应该合理配置 SOE 测点在该型模块上的排布。 要求： 1、测点分布均匀。即不要使某个模块的测点过多 ，而某个模块的测点很少 。建议每个 FM161D-48-SOE 模块的实际分布 SOE 测点数不超过 12 个，其余 4 点备用。 2、测点类型分布均匀。即尽量把出现相同状态的几率较小的 SOE 点排布在同一个模块上，如： 把部分汽机侧的 SOE 测点和部分锅炉侧 SOE 测点布到一个模块上。 如果遵循上述原则，可以避免出现 FM161D-48-SOE 的 16 个通道长时间同时导通的情况。在系 统正式调试之前，即本体安装和外围设备安装时，应该关掉查询电源，防止意外烧毁模块。
C+ 38
V+ 40
偶数端子
I0-
I1-
I2-
I3-
I4-
I5-
I6-
I7-
I8-
I9-
I10- I11- I12- I13- I14- I15-
VS1
VS2
C-
V-
图 3-1 接线端子定义图 HollySys
5
十六路24V触点型SOE输入模块
大华24路硬盘录像机和汉邦高科16路参数对比
大华D H-D V R2404H F-N
汉邦高科HB7216XT 详细参数
数据通道：支持RS232及RS485，支持网络透明通道连接，内置多种控制协议
操作方式：前面板按键，红外遥控器，USB鼠标，串口控制键盘
网络接口
10M/100M/1000M自适应以太网端口，支持TCP/IP协议(支持ARP、RARP、IP、TCP、PPPOE、DHCP等等) NTP校时功能通过网络与时间服务器连接获取当前准确时间,支持24个时区的选择
支持浏览器访问，可监看实时图像、点播录像数据以及控制云台
支持汉邦在线免费动态域名解析服务
安全保障
日志功能：支持报警日志、移动侦测、远程登陆、录像参数、升级、回放、系统启动等操作的记录和查询
授权验证：支持系统锁定、口令检验、多级用户授权
供电电源：12V
外形尺寸：408*440*66 (长X宽X高，毫米)。
松下 WJ-RT416数字硬盘录像机 说明书
规格
音频 / 视频
音频 / 视频 格式 网络 功能
报警 外部端口
基本参数
监视软件
视频输入 视频输出
1.0V [p-p] / 75Ω PLA复合视频信号(BNC)×16路 带自动终端环通输出×16路，多路控制数据(1 ~ 4ch)
1.0V [p-p] / 75Ω PLA复合视频信号(BNC)×1
监视器输出
16路Half-D1实时
数字硬盘录像机
(MPEG-4)
WJ-RT416
Total System Solution
系 统 核 心 产 品
86
产品特点
所有16台摄像机均以25ips的高速率录像。 Half D1 MPEG-4：特有的高图像质量、高效压缩技术，大大降低录像成本。 可安装6台SATA硬盘驱动器，最大硬盘容量可达3TB(500GB×6)。 支持多元视频，控制数据以及同轴VD2同步(4路)，带RS-485摄像机控制 (频道5-16)。 支持16报警输入，4路报警输出。 16路音频录音。 支持直接搜索以及列表搜索。 3个操作级别：管理员，操作员， 观众。 内置视频动态检测器。 装配有GUI监视软件，具备完善的网络性能。 支持与系统650以及WV-CU650/WV-CU950的连接和整合。 (与系统650连接为将来升级功能)
时间调整输入 硬盘驱动器错误输出，错误输出
数据协议
RS-485×1(RJ-11)×1
RS-485摄像机协议 RS-485×1(RJ-11)×1，4导线，全双工通信制
复制协议
高速串行协议(USB A型接口前接口×1，后接口×1)
电源
AC 220V ~ 240V，50Hz
电源功耗
110W
工作环境温度 +5˚C ~ +45˚C
