EI22高频变压器

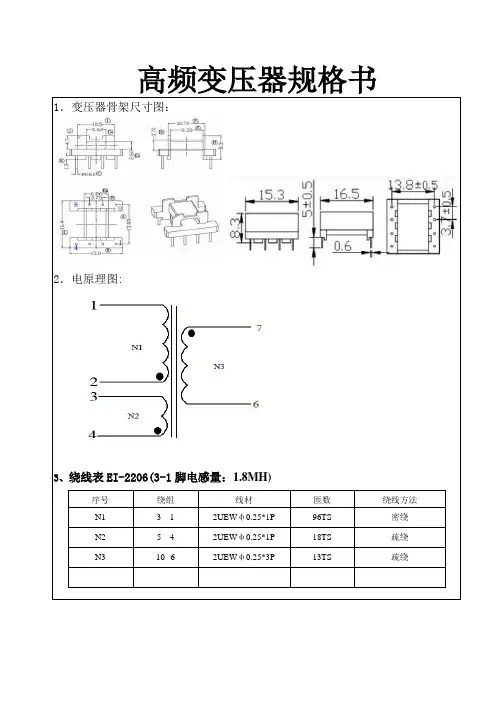

一、EI22高频变压器尺寸外观图（单位：mm）

TYDZ高频变压器用途及性能

TYDZ高频变压器 TYDZ高频变压器简称高频变压器，不同用法名称也有所不同，例如；用自激振荡电路称为电子变压器，用做功率转换称为功率变压器，也称电源变压器。简单来说，它主要是由高频变压器磁芯（铁芯）与两个或两个以上的线圈组成，它们互不改变位置，从一个或两个以上的电回路中，通过交流电力借助电磁感应作用，转变成交流电压及电流。而在高频变压器的输出端，对一个或两个以上的用电回路，供给不同电压等级的高频交流或直流电。TYDZ变压器广泛用于升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等电子线路中。 1. TYDZ高频变压器特点 TYDC高频变压器具有体积小，重量轻,价格低等优点,所以被广泛用在各种电器中。其性能稳定，体积小，功率大，弥补了硅钢片变压器体大、笨重、价高等缺点。TYDC高频变压器一般在开关电源和电子整流器中较为多见，因为是用在高频率的电路中因此而得名“高频变压器”因为首先要得到一个高频率，所以在实际电路中将这个变压器设计成是振荡源的变压器又是能量输出变压器，将两个功能合在一起，就开关电源而言，原理大概是这样：先将市电（50HZ交流电）整流、滤波成直流电------由高频变压器组成振荡源并输出高频率稳定电压的交流电（严格讲是高频脉冲）-------整流成直流电备用 2.TYDZ高频变压器材料与性能 1、磁性材料：TYDZ高频变压器是采用铁氧体磁芯材料。 2、工作频率：高频变压器的工作频率一般都在1KHZ以上，甚至几十KHZ或者上百KHZ，应用范围不同频率也不一样。 3、应用方面：高频变压器用途很广泛（如;手机充电器，电子镇流器，开关电源，彩电电源，电脑电源，液晶驱动及电源等等许多场合都有使用）。 3.TYDZ高频变压器常用型号规格参数，恕不能一一例举！例如：EE22高频变压器一.EE22高频变压器尺寸外观图（单位：mm）

差动变压器及应用

. 差动变压器及其应用 5月专号）一、差动变压器简介（摘自日刊《传感器技术》1986年差动变压器是一种将机械位移变换成电信号的电磁感应式位移传感器。它主要是靠圆筒线圈内的可动铁芯的位移，在圆筒线圈的输入线圈和输出线圈之间建立起相互感应关系，可动铁芯的位移可以通过测定与其成正比的输出线圈的感应电压来获得。、差动变压器的特点1级之间有200mm）线性范围的种类很多，容易根据用途进行选择，通常在±2mm～±（1 个左右类型的品种。10 ）结构简单，所以耐振性和耐冲击性都很强。（2 ）不磨损，不变质，耐久性优良。（3）输出电压对铁心的位移有精确的比例，即直线性好。一般这种传感器中全行程偏差小4（0.3%。1%于，在高档品可以保证在±0.2%～±）因为灵敏度高，可以获得大的输出电压，不要求外围电路高级化也能检测到微小的位（5 移。）因为输出变化平滑，故能进行高分辨率的检测。（6 ）零点稳定，以其作为测定的基准点对维持精度有好处。（7 的高的响应速度。到100Hz （8）能够得到从500Hz 2、差动变压器原理典型的差所示，由圆筒形线圈和与其完全分离的铁芯构成。差动变压器的构造原理如图1-1动变压器的圆筒线圈有三只，各是总长度的三分之一，中间是一次线圈，两侧是二次线圈。加入圆筒线圈中的铁芯用来在线圈中链接磁力线而构成磁路。（这由于与两端线圈的互感就产生了电动势（即激磁），当在中间的一次线圈加上交流电压时一点与普通变压器相同）。因为二次线圈彼此极性相反地串联，两个二次线圈中的感应电动势相位相反，将其相加的结果，在输出端产生二者的电位差。相对于线圈长度方向的中心处，两个二次线圈的感应电压。大小相等方向相反，因而输出为零。这个位置被称为差动变压器的机械零点（或简称为零点）当铁芯从零点相某一方向改变位置时，位移方向的二次线圈的电压就增大，另一个二次线圈的电压则减小。产品设计保证产生的电位差与铁芯的位移成正比。当铁芯从零点向与刚才相反的方向移动 .. . °。相对于铁芯位移的二次线但是相位与刚才的情况相差180时，就会同样产生成正比的电压，圈电压和输出电压差的关系示于图1-2。电压差和铁芯位移成正比的范围称为直线范围，其比例性称为线性，是差动变压器最重要的一项指标。X

变压器损耗

变压器的损耗分为铁损与铜损 1、铁损（即磁芯损耗）包括三个方面：（1）磁材料在外磁场的作用下，材料中的一部分与外磁场方向相差不大的磁畴发生了‘弹性’转动，这就是说当外磁场去掉时，磁畴仍能恢复原来的方向；而另一部分磁畴要克服磁畴壁的摩擦发生刚性转动，即当外磁场去除时，磁畴仍保持磁化方向。因此磁化时，送到磁场的能量包含两部分：前者转为势能，即去掉外磁化电流时，磁场能量可以返回电路；而后者变为克服摩擦使磁芯发热消耗掉，这就是磁滞损耗，是不可恢复能量。每磁化一个周期，就要损耗与磁滞回线包围面积成正比的能量。频率越高，损耗功率越大；磁感应摆幅越大，包围面积越大，损耗也越大。（2）涡流损耗，当变压器工作时。磁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。涡流的存在使磁芯发热，消耗能量，这种损耗称为涡流损耗。（3）剩余损耗是由于磁化弛豫效应或磁性滞后效应引起的损耗。所谓弛豫是指在磁化或反磁化的过程中，磁化状态并不是随磁化强度的变化而立即变化到它的最终状态，而是需要一个过程，这个‘时间效应’便是引起剩余损耗的原因。从铁损包含的三个方面的定义上看，只要控制磁力线的大小便可降低磁滞损耗，减少磁芯与磁力线垂直的面积可以减少涡流损耗。《开关电源中磁性元器件》一书中指出：由上面的话可以看出，在磁芯材质与形状，体积等都确定的情况下，变压器的铁损与变压器的工作频率以及磁感应强度摆幅deltB成正比。磁滞在低场下可以不予考虑，涡流在低频下也可忽略，剩下的就是剩余损耗。在磁感应强度较高或工作频率较高时，各种损耗互相影响难于分开。故在涉及磁损耗大小时，应注明工作频率f以及对应的Bm 值。但在低频弱场下，可用三者的代数和表示：tanδm= tanδh+tanδf+tanδr。式中tanδh tanδf tanδr 分别为：磁滞损耗角正切，涡流损耗角正切，剩余损耗角正切。各种损耗随频率的变化关系如下图由图可见，剩余损耗和B的大小无关，但随频率增大而增大。而磁滞损耗随B的增加增大，涡流损耗则和频率成线性变化。了解了这些就可知：在正激和桥式电源中，磁芯损耗着重考虑涡流损耗。在反激变压器和储能电感中，既要考虑涡流损耗又要考虑磁滞损耗，尤其是DCM方式工作的电源，磁滞损耗是第一位的。所以可以确定，做电源时第一点就是根据电源的工作频率选取相应的磁芯材料。

高频变压器工作原理及用途解析

高频变压器工作原理及用途简介是作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W以上的电源，其磁芯直径（高度）就不得小于35mm。而辅助变压器，在电源功率不超过300W时其磁芯直径达到16mm就够了。工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。用途高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次： 10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。传送功率比较大的情况下，功率器件一般采用 IGBT，由于IGBT存在关断电流拖尾现象，所以工作频率比较低；传送功率比较小的，可以采用MOSFET，工作频率就比较高。制造工艺高频变压器的制造工艺要点一。绕线 A 确定BOBBIN的参数 B 所有绕线要求平整不重叠为原则 C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错 D 横跨线必需贴胶带隔离 1. 疏绕完全均匀疏开

(整理)电感、变压器的高频特性与损耗、

绕组高频效应及其对损耗的影响 1.集肤效应 1.1集肤效应的原理图1.1表示了集肤效应的产生过程。图中给出的是载流导体纵向的剖面图，当导体流过电流（如图中箭头方向）时，由右手螺旋法则可知，产生的感应磁动势为逆时针方向，产生进入和离开剖面的磁力线。如果导体中的电流增加，则由于电磁感应效应，导体中产生如图所示方向的涡流。由图可知：涡流的方向加大了导体表面的电流，抵消了中心线电流，这样作用的结果是电流向导体表面聚集，故称为集肤效应。在此引进一个集肤深度〈skin depth〉的概念，此深度的电流密度大小恰好为表面电流密度大小的1/e倍：一般用集肤深度Δ来表示集肤效应，其表达式为： (1.1) 其中：γ为导体的电导率，μ为导体的磁导率，f为工作频率。图1.1.集肤效应产生过程示意图图1.2.高频导体电路密度分布图

高频时的导体电流密度分布情形，大致如图1.2所示，由表面向中心处的电流密度逐渐减小。由上图及式1.1可知，当频率愈高时，临界深度将会愈小，结果造成等效阻值上升。因此在高频时，电阻大小随着频率而变的情形，就必须加以考虑进去。 1.2影响及应用在高频电路中可以采用空心导线代替实心导线。此外，为了削弱趋肤效应，在高频电路中也往往使用多股相互绝缘细导线编织成束来代替同样截面积的粗导线，这种多股线束称为辫线。在工业应用方面，利用趋肤效应可以对金属进行表面淬火。考虑到交流电的集肤效应，为了有效地利用导体材料和便于散热，发电厂的大电流母线常做成槽形或菱形母线；另外，在高压输配电线路中，利用钢芯铝绞线代替铝绞线，这样既节省了铝导线，又增加了导线的机械强度，这些都是利用了集肤效应这个原理。集肤效应是在讯号线里最基本的失真作用过程之一，也有可能是最容意被忽略误解的。与一般讯号线的夸大宣传所言,集肤效应并不会改变所有的高频讯号,并且不会造成任何相关动能的损失。正好相反，集肤效应会因传导体的不同成分，在传递高频讯号时有不连贯的现象。同样地，在陈旧的线束传导体上，集肤效应助长讯号电流在多条线束上的交互跳动，对于声音造成刺耳的记号。 2邻近效应图2.1表示了邻近效应的产生过程。A、B两导体流过相同方向的电流IA和IB，当电流按图中箭头方向突增时，导体A产生的突变磁通ΦA-B在导体B中产生涡流，使其下表面的电流增大，上表面的电流减少。同样导体B产生的突变磁通ΦB-A在导体A中产生涡流，使其上表面的电流增大，下表面的电流减少。这个现象就是导体之间的邻近效应。当流过导体的电流相同，导体之间的距离一定时，如果导体之间的相对面积不同，邻近效应使得导体有效截面面积不同。研究表明:导体的相对面积越大则导体有效截面越大，损耗相对较小。

教你抑制高频变压器的温升

教你抑制高频变压器的温升如何抑制高频变压器的温升？这个问题基本上是每个使用高频变压器的人都会感到烦躁，也让人很担心，高频变压器的温度太高会不会出什么状况，那么我们应该怎样来抑制高频变压器的温升？接下来金籁科技小编就为大家解答下这个问题： EI50高频变压器立式（1）抑制磁芯损耗磁芯损耗往往通过查表得出。注意，损耗随着磁通密度增加而迅速上升。虽然理论上可以通过降低磁通密度的方法来降低损耗，但这是与使变压器保持高效率相矛盾的。在磁通给定的条件下，降低损耗的唯一方法只能是增大磁芯有效截面积，但这将增大磁芯的体积。由于体积增大，磁芯的厚度也相应增加，磁芯的热阻将增大，最终会造成磁芯温度的上升。金籁科技高频变压器与低频变压器一样，高频变压器中饱和磁通密度也是影响磁芯体积的决定性因素。变压器的最优设计应当具有最大的工作磁通密度、最小的磁芯体积和最大的磁芯有效截面积，并且工作效率最高，漏感最小、损耗和温升最低。（2）抑制绕组损耗在高频变压器中必须要考虑交流阻抗的影响，与直流或低频情况下不同，在高频条件下，绕组中将存在趋肤效应和临近效应，因此线径越粗，其交流阻抗也越大。这时最好采用扁平绕组，但是绕组必须要与磁通方向平行，而且层数也不能太多，否则将引起涡流损耗。注意，扁平绕组一定要远离气隙，否则将受到边缘磁通的影响。临近效应对多层扁平绕组的影响非常显著，造成的损耗将是正常水平下损耗的近百倍。在这种情况下，采用Litz 线的作用也不大。因为Litz线绕制起来比较困难，而且绕组因数很低。如果使用不当，将会导致损耗的显著上升。变压器外部的绕组不但会增加寄生阻抗和损耗，而且还产生EMI。因此尽量将绕组安排在磁芯内部。

变压器的应用现状与趋势讲解

随着新增发电装机的不断增长，我国对各类变压器的需求也持续增长。近年来，国内变压器行业通过引进国外先进技术，使变压器产品品种、水平及高电压变压器容量都有了大幅提高。国内企业生产的变压器品种包括超高压变压器、换流变压器、全密封式变压器、环氧树脂干式变压器、卷铁心变压器、组合式变压器等。此外，随着新材料、新工艺的不断应用，国内各变压器制造企业还不断研制和开发出各种结构形式的变压器，以适应市场发展。 1变压器行业规模和市场结构分析目前，我国注册的变压器生产企业1000多家，有能力生产500kV 变压器的企业不超过10家，其中包括特变电工的沈阳变压器厂、衡阳变压器厂、西安变压器厂、保定天威保变电气股份有限公司、常州压器有限公司等；能生产220kV变压器的企业不超过30家，生产110kV级的企业则有100家左右，其中年产超过百台的企业有特变电工衡变、沈变，保变、青岛青波、华鹏等厂家；生产干式配电变压器的企业约有100家，生产能力在100万kV?A以上的企业有顺德、金乡、许继、华鹏等厂家；生产箱式变压器的企业有600~700家。

我国变压器行业规模庞大，但中小企业居多。根据截止2008年11月的统计，我国变压器行业内共有企业1589个，工业总产值超过1亿的只有130多家，员工人数超过2000人的只有16家。根据统计，销售收入最高的保定天威达到了107.9亿元，占全行业的5.86%，前10名企业的累计份额为20.6%。近年来，通过技术改造、兼并重组和扩张等方式，我国变压器类产品的生产能力大幅度提升。例如，特变生产厂，保定天威拥有保定、秦皇岛、合肥等生产厂。三个集团变压器类产品的生产能力均接近或超过80000MV?A。与此同时，以华鹏、达驰、青岛、钱江等企业为代表的生产企业也在逐步地扩大自己的生产规模，提高自己的生产能力，年生产能力均在千万千瓦时以上。中国投资，近年来在我国建立的变压器合资生产企业，如ABB、西门子、阿海珐、东芝、晓星等，在中国变压器市场上尤其是在高电压等级产品上占有一定的份额。目前，在中国境内生产变压器的企业主要分为四大阵营：ABB、阿海珐、西门子、东芝等几大跨国集团公司以绝对优势形成了第一阵营，占据20%～30%的市场份额，且市场份额仍在不断扩大；保变、西变、特变等国内大型企业通过提升产品的技术水平和等级，占有

高频变压器的制作工艺

高频变压器的制作工艺》一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤WIRE或剪错脚，而且可以避免绕线时缠错脚位. 1.3 确认BOBBIN完整：不得有破损和裂缝. 1.4将BOBBIN正确插入治具，一般特殊标记為1脚(斜角為PIN 1)，如果图面无註明，则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先鉤线)后开始绕线，原则上绕线应在指定的范围内绕线 2.绕线方式根据变压器要求不同，绕线的方式大致可分為以下几种 2.1一层密绕：佈线只佔一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分為三种情况： a.任意绕：在一定程度上整齐排列，达到最上层时，佈线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 . b.整列密绕：几乎所有的佈线都整齐排列，但有若乾的佈线零乱(约佔全体30%，圈数少的约佔5%REF). c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中最难的绕线方法. 2.4 定位绕线：佈线指定在固定的位置，一般分五种情况(如图6.3)

图6.3 2.5 并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分為四种情况：(如图6.4)

图6.4 3.注意事项： 3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端迴线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用BOBBIN之凹槽出线时，原则上以一线一凹槽方式出线，若同一PIN有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意避免短路。 3.3 绕线时需均匀整齐绕满BOBBIN绕线区為原则，除工程图面上有特别规定绕法时，则以图面為準。3.4变压器中有加铁氟龙套且有折回线时，其出入线所加之铁氟龙套管须与BOBBIN凹槽口齐平(或至少达2/3高)，并自BOBBIN凹槽出线以防止因套管过长造成拉力将线扯断。但若為L PIN水平方向缠线，则套管应与BOBBIN边齐平(或至少2/3长)。(如图3 ) 3.5变压器中须加醋酸布作為档墙胶带时，其档墙胶带必须紧靠模型两边.為避免线包过胖及影响漏感过高，故要求2TS以上之醋酸布重叠不可超过5mm，包一圈之醋酸布只须包0.9T，留缺口以利於凡立水良好的渗入底层.醋酸布宽度择用与变压器安规要求有关，VED绕法ACT宽度3.2mm包两边且须加TUBE.绕法：PIN端6mm/ 4.8mm/4.4mm/4mm; TOP端3mm/2.4mm/2.2mm/2mm 时不须TUBE.绕线时铜线不可上档墙，若有套管，套管必须伸入档墙3mm以上. 4.引线要领： 4.1 飞线引线 4.1.1引线、长度长度按工程程图要求控製，如须绞线，长度须多预留10%. 4.1.2套管须深入挡墙3mm以上.(如图6.5)

高频变压器制作流程

变压器制作流程 Ⅴ.工程图工程图内容包括：线路图、剖面图、使用之CORE、BOBBIN、绕制说明、电气测试、外观图等说明一. 线路图： 1. 符号说明： A. 表示起绕点 B. 表示出线引到线轴的端子上. C. 表示不接PIN的出线.F1为英文FLYING-LEAD的字头，意思为飞出来的引线，我们可称之为飞线. D. 表示变压器的铁芯，其左边为初级，右边为次级， E. 表示铜箔. F. 表示外铜箔 G. 表示套管 Ⅵ.变压器制作工法(A：高频类) 一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤WIRE或剪错脚，而且可以避免绕线时缠错脚位. 1.3 确认BOBBIN完整：不得有破损和裂缝. 1.4将BOBBIN正确插入治具，一般特殊标记为1脚(斜角为PIN 1)，如果图面无注明，则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先钩线)后开始绕线，原则上绕线应在指定的范围内绕线 2.绕线方式根据变压器要求不同，绕线的方式大致可分为以下几种 2.1一层密绕：布线只占一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分为三种情况： a.任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 . b.整列密绕：几乎所有的布线都整齐排列，但有若乾的布线零乱(约占全体30%，圈数少的约占5%REF). c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中最难的绕线方法. 2.4 定位绕线：布线指定在固定的位置，一般分五种情况(如图6.3) 2.5 并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分为四种情况：(如图6.4) 3.注意事项： 3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用BOBBIN之凹槽出线时，原则上以一线一凹槽方式出线，若同一PIN有多组可使用同一

高频变压器磁芯如何选型

高频变压器磁芯如何选型电子变压器在电源技术中的作用,电源技术对电子变压器的要求,电子变压器采用新软磁材料和新磁芯结构对电源技术发展的影响. 电子变压器的使用条件,包括两方面内容:可靠性和电磁兼容性.以前只注意可靠性,现在由于环境保护意识增强,必须注意电磁兼容性. 可靠性是指在具体的使用条件下,电子变压器能正常工作到使用寿命为止.一般使用条件中对电子变压器影响最大的是环境温度.决定电子变压器受温度影响强度的参数是软磁材料的居里点.软磁材料居里点高,受温度影响小;软磁材料居里点低,对温度变化比较敏感,受温度影响大.例如锰锌铁氧体的居里点只有215℃,比较低,磁通密度、磁导率和损耗都随温度发生变化,除正常温度25℃而外,还要给出60℃,80℃,100℃时的各种参数数据.因此,锰锌铁氧体磁芯的工作温度一般限制在100℃以下,也就是环境温度为40℃时,温升必须低于60℃.钴基非晶合金的居里点为205℃,也低,使用温度也限制在100℃以下.铁基非晶合金的居里点为370℃,可以在150℃~ 180℃以下使用.高磁导坡莫合金的居里点为460℃至480℃,可以在200℃~250℃以下使用.微晶纳米晶合金的居里点为600℃,取向硅钢居里点为730℃,可以在300℃~400℃下使用. 电磁兼容性是指电子变压器既不产生对外界的电磁干扰,又能承受外界的电磁干扰.电磁干扰包括可听见的音频噪声和听不见的高频噪声.电子变压器产生电磁干扰的主要原因是磁芯的磁致伸缩.磁致伸缩系数大的软磁材料,产生的电磁干扰大.铁基非晶合金的磁致伸缩系数通常为最大(27~30)×10-6,必须采取减少噪声抑制干扰的措施.高磁导Ni50坡莫合金的磁致伸缩系数为25×10-6,锰锌铁氧体的磁致伸缩系数为21×10-6.以上这3种软磁材料属于容易产生电磁干扰的材料,在应用中要注意.3%取向硅钢的磁致伸缩系数为(1~3)×10-6,微晶纳米晶合金的磁致伸缩系数为(0.5~2)×10-6.这2种软磁材料属于比较容易产生电磁干扰的材料.6.5%硅钢的磁致伸缩系数为0.1×10-6,高磁导Ni80坡莫合金的磁致伸缩系数为(0.1~0.5)×10-6,钴基非晶合金的磁致伸缩系数为0.1×10-6以下.这3种软磁材料属于不太容易产生电磁干扰的材料.由磁致伸缩产生的电磁干扰的频率一般与电子变压器的工作频率相同.如果有低于或高于工作频率的电磁干扰,那是由其他原因产生的. 完成功能电子变压器从功能上区分主要有变压器和电感器2种.特殊元件完成的功能另外讨论.变压器完成的功能有3个:功率传送、电压变换和绝缘隔离.电感器完成功能有2个:功率传送和纹波抑制功率传送有2种方式.第一种是变压器传送方式,即外加在变压器原绕组上的交变电压,在磁芯中产生磁通变化,使副绕组感应电压,加在负载上,从而使电功率从原边传送到副边.传送功率的大小决定于感应电压,也就是决定于单位时间内的磁通密度变量ΔB.ΔB与磁导率无

高频变压器的制作工艺

《高频变压器的制作工艺》一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤 WIRE或剪错脚，而且可以避免绕线时缠错脚位. 1.3 确认BOBBIN完整：不得有破损和裂缝. 1.4将BOBBIN正确插入治具，一般特殊标记為1脚(斜角為PIN 1)，如果图面无註明，则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先鉤线)后开始绕线，原则上绕线应在指定的范围内绕线 2.绕线方式根据变压器要求不同，绕线的方式大致可分為以下几种 2.1一层密绕：佈线只佔一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分為三种情况： a.任意绕：在一定程度上整齐排列，达到最上层时，佈线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 . b.整列密绕：几乎所有的佈线都整齐排列，但有若乾的佈线零乱(约佔全体30%，圈数少的约佔5%REF). c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中最难的绕线方法. 2.4 定位绕线：佈线指定在固定的位置，一般分五种情况 (如图6.3)

2.5 并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分為四种情况：(如图6.4) 图6.4 3.注意事项： 3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端迴线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用BOBBIN之凹槽出线时，原则上以一线一凹槽方式出线，若同一PIN有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意避免短路。 3.3 绕线时需均匀整齐绕满BOBBIN绕线区為原则，除工程图面上有特别规定绕法时，则以图面為準。 3.4变压器中有加铁氟龙套且有折回线时，其出入线所加之铁氟龙套管须与 BOBBIN凹槽口齐平(或至少达2/3高)，并自BOBBIN凹槽出线以防止因套管过长造成拉力将线扯断。但若為L PIN水平方向缠线，则套管应与 BOBBIN边齐平(或至少2/3长)。(如图3 )

变压器的应用

广西大学摘要：本文主要介绍变压器的结构与原理及变压器的种类，阐述变压器的功能，从原理上说明常见常用的几种变压器的特点及应用，通过以上变压器的基本内容着重分析其在实际中的应用。关键词：变压器；结构与原理；种类；功能；实际应用 The Transformer is Applied in Practice Abstract: This paper mainly introduces the structure and principle and type of transformer, elaborated the function of the transformer, in principle shows that the characteristics and appli-cations of the commonly used several kinds of common transformer, through the basic content of the above transformers, focused on the analyzed of its actual application. Keywords:transformer; structure and principle; type; function; the practical application 1 引言变压器是电力输送、使用中必不可少的设备，在电力输送系统中，变压器通过大幅度提高电压、减少电流，从而降低大量电路消耗，使远距离输电成为可能；在配电系统中，变压器可以灵活的调节电压以达到配电要求；在我们日常生活和生产中，由于很多电器使用电压不一，而配电站提供的电压比较单一（220/380V），因而变压器广泛应用于工农业生产，以达到保护电器和发挥电器最佳效能的目的；在电子技术中，变压器经常用来进行电路间的耦合、信号变换和传递、稳压、隔离、阻抗匹配等。【1】变压器在生活生产中的普遍使用，我们有必要了解它的基本知识，以及在实际生活生产的作用，从而才能更好应用于生产实践中。 2 变压器的基本结构及原理一般变压器主要构件是初级线圈、次级线圈和铁芯。线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。铁芯的作用是是加强两个线圈的磁耦合。为了减少铁内的涡流和磁滞损耗，铁芯由涂漆的硅钢片叠压而成。另外，还有油箱、油枕、呼吸器、散热器、防爆器、绝缘套管等。变压器是利用电磁感应原理工作的。一般情况下，变压器可以看做是理想原件，即忽略涡流、漏磁等问题，一次、二次绕组电压之比为 K=U1/U2≈E1/E2=N1\N2 其中K称为变压器的比变，等于一次、二次线圈的匝数比。电流之比 I1/I2≈N2/N1=1/K 当负载电流确定时，一次电流将按比例确定，匝数越多电流越小，匝数越少电流越大。【1】 3变压器的分类

变压器的应用教案

课题：变压器的应用课型：讲授教学目的要求： 1、掌握变压器在电压变换方面的应用：自耦变压器、电压互感器。 2、掌握变压器在电流变换方面的应用：电流互感器、钳形电流表。 3、了解变压器阻抗变换方面的应用。教学重点、难点：教学重点：变压器的电压变换和电流变化及其应用。教学难点：变压器空载运行和电压变换，负载运行与电流变换。教学分析：本次课通过对变压器空载运行时，原副线圈中感应电动势的分析得出变压器的变压比概念，然后具体分析利用电压变换原理的两种常用电器元件——自耦变压器及电压互感器的工作原理，最后通过例题巩固其知识点。电流变化及阻抗变换也基本采用这一模式来讲解相关内容。复习、提问： 1、变压器工作原理是什么？ 2、变压器的额定值有哪些，其关系是怎样的？教学过程：上节课讲述了变压器的工作原理和有关磁路方面的概念。今天我们来看看变压器有哪些应用。一、空载运行和电压变换原线圈接上交流电压，铁心中产生的交变磁通同时通过原、副线圈，原、副线圈中交变的磁通可视为相同。设原线圈匝数为N 1，副线圈匝数为N 2，磁通为?，感应电动势为由此得2 1 2 1 N N E E = 忽略线圈内阻得上式中K 称为变压比。由此可见：变压器原副线圈的端电压之比等于匝数比。如果N 1

如果N 1>N 2，K>1，电压下降，称为降压变压器。应用实例： 1、自耦变压器实验室中常用的调压器就是一种可改变副绕组匝数的自耦变压器 (a)符号(b)外形(c)实际电路图2自耦变压器原副边电压之比是： 2、电压互感器电压互感器属于仪用互感器的一种，它的优点是： ⑴使测量仪表与高压电路分开，以保证工作安全。 ⑵扩大测量仪表的量程。注意点：（1）为了工作安全，电压互感器的铁壳及副绕组的一端都必须接地，以防高、低压线圈绝缘损坏时，低压线圈和测量仪表对地产生一个高电压，危及工作人员的人身安全。（2）副线圈不允许短路。如果电压互感器的二次侧运行中短路，二次线圈的阻抗大大减小，就会出现很大的短路电流，使副线圈因严重发热而烧毁。因此在运行中互感器不允许短路。一般电压互感器二次侧要用熔断器。只有35千伏及以下的互感器中，才在高压侧有熔断器其目的是当互感器发生短路时把它从高压电路中切断。二、负载运行和电流变换负载运行：变压器的原绕组接电压U1，副绕组接负载Z L 这种运行状态称为负载运行。根据能量守恒定律，变压器输出功率与从电网中获得功率相等，即P 1=P 2，由交流电功率的公式可得 (a)构造(b)接线图图3电压互感器

高频变压器的制作工艺1

高频变压器的制作工艺变压器制作要点 1绕线 A 确定BOBBIN的参数 B 所有绕线要求平整不重叠为原则 C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错 D 横跨线必需贴胶带隔离 1 疏绕完全均匀疏开 2 密绕排线均匀紧密 3 线圈两边与绕线槽边缘保持足够的安全距离A,B 4 套管长度必须足够,一端伸入绕线管的安全胶带以内,另一端伸出BOBBIN上沿面,但不得靠近PIN 5 最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖. 6 胶带边缘与绕线槽平齐,胶带不歪斜,不反折不破损. 7 跨越线底下须贴胶带,保持跨越线与底下线圈绝缘. 2缠线 A 立式BOBBIN 粗线: 0.8φ以上缠线1圈细线0.2-0.8φ缠线1.5圈极细线0.2φ以下缠线2-3圈立式BOBBIN缠法之原则:缠线尽量压到底以不超过凸点为原则 B卧式BOBBIN :约缠2-3圈,疏绕不要压到底,以免焊锡时烫伤BOBBIN,如果有宽度限制且规格严格时才用此方式，将缠线压到底后焊锡，再剪边PIN，以减少整个变压器的宽度。 C 横式（卧式，BOBBIN之缠法：约缠2-3圈疏绕，不要压到底以免焊锡时烫伤BOBBIN 注：如果产品有宽度限制且规格紧必须将缠线部分剪短时为特例，此时即必须将缠线尽量压到底。 3套管一般套管之位置规则： A 外部：套管未端与PIN之距离愈短愈好，但切记绝对不可将套管缠在PIN上会造成空焊现象。 B 内部：a无边墙配合，平贴BOBBIN约1/2L的长度 B有边墙配合，套管一定要在档墙内。档墙胶带（margin tape）其宽度及材料不可任意更换，因为在设计变压器时其宽度及材质都是涉及安规需特别注意。档墙胶带之宽度：一般需与绕线绕组的高度等高，以防止在绕线时铜线叠在假墙上，但如果因装core困难时有时会包约1/2-3/4的高度,但以绕线不叠在假墙为原则. 技巧: 有时因出入线粗又有套管时如果会影响其厚度时可采用跳过引出线的做法,此时要特别注意套管的位置,一定要有足够安全距离(深入假墙之宽度) 此点一定要深入假墙内有时因假墙缺口较大时或铜箔与M/F并绕时,无明显判别是否深入假墙或线上M/T时必须选用与M/T同宽度的安全棒,每颗进行测量. 4铜片之绕制原则,一般有以下几种方式 A 一圈不接引线,头尾不可短路,头尾之间有绝缘材料隔离 B 一圈接引线,胶带宽度必需大于铜片的宽度, C 一圈以上之铜片两根引线 D 中间抽拓型之铜片,三根引线 5理线 1）直立式理线标准

变压器基本原理及应用介绍

变压器基本原理及应用介绍 1.1基本要求 1．了解变压器的基本构造、工作原理、铭牌数据和外特性。 2．掌握变压器的三个变换功能及其用途。 3．理解阻抗匹配的意义。 1.2基本内容 1．变压器主要由铁心、原绕组（一次绕组）和副绕组（二次绕组）组成。铁心构成磁路，原绕组和副绕组（副边开路时仅原绕组）产生的磁通由磁路闭合而实现能量或信号的传递。 2．变压器的功能可由三个变换来表述：电压变换──主要用途是电源升降压。原绕组电压与副绕组电压的比值近似为原绕组匝数与副绕组匝数的比值称为变比，即：1 12 2 U N U N k = = 电流变换──主要用途是电流互感器。原绕组电流与副绕组电流的比值近似为变比的倒数，即： 122 1 1 I N I N k = = 阻抗变换──主要用途是电路耦合及阻抗匹配。副绕组的负载阻抗Z 折合到原绕组（电源）端可表示为该阻抗与变比平方的乘积，即：2k Z Z '= 3．变压器铭牌数据通常包括： ①一次侧额定电压1N U 和二次侧额定电压N U 2 ②一次侧额定电流N I 1和二次侧额定电流N I 2 ③额定容量N S 变压器的额定容量之所以用视在功率N S 表示是因为变压器输出的有功功率与负载的功率因数有关。例如在额定电压和额定电流下，负载的功率因数为1时，kVA 100的变压器可输出kW 100的功率，而当负载的功率因数5.0时则只能输出kW 50的功率。 4．变压器阻抗变换的一个重要用途是实现阻抗匹配，即采用不同的匝数比将负载阻抗变换为所需要的、比较合适的数值，这通常可以使负载从信号源或电源获得最大的信号幅度或功率值。 1.3重点和难点 1. 变压器是按照电磁感应原理来实现电能转换的，当变压器的输入端接直流电源时，副边将无法产生感应电势，因此变压器不能用于直流场合。 2. 变压器的额定容量和输出功率通常是分相等的，它们的表达式分别是： 22112222 ()cos N N N N N N N S U I U I V A P U I ?=≈= 2N 2P S cos ?= 即：式中2cos ?为负载的功率因数，上式表达的变压器的输出与负载的功率因数有关。

详解高频逆变器中高频变压器的绕制方法

详解高频逆变器中高频变压器的绕制方法高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器，大大减小了逆变器的体积和重量。在高频链的硬件电路设计中，高频变压器是重要的一环。设计高频变压器首先应该从磁芯开始。开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。磁芯矫顽力低，磁滞面积小，则铁耗也少。高的电阻率，则涡流小，铁耗小。铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。高频变压器的设计通常采用两种方法[3]：第一种是先求出磁芯窗口面积AW 与磁芯有效截面积Ae的乘积AP(AP=AW×Ae，称磁芯面积乘积)，根据AP值，查表找出所需磁性材料之编号;第二种是先求出几何参数，查表找出磁芯编号，再进行设计。注意： 1)设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。 2)在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。单片开关电源高频变压器的设计要点高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-

变压器的原理及其应用

目录摘要 (1) 关键词 (2) Abstract (2) Key words (2) 引言 (2) 1.变压器的概述 (2) 1.1变压器的诞生 (3) 1.2变压器的发展 (3) 2.变压器的类型、原理及特点说明 (4) 2.1变压器按用途分类 (4) 2.2 变压器按结构形式分类 (6) 2.3 变压器按冷却方式分类 (9) 3.变压器在不同领域的应用 (12) 3.1变压器在生产领域的应用 (12) 3.2变压器在生活领域地应用 (11) 4.变压器的未来 (12) 结论 (12) 致谢 (13) 参考文献 (14)

变压器的原理及其应用摘要:本文介绍了变压器的起源及其发展历程，通过对其在用途、结构形式、冷却方式上的不同进行分类，详细的介绍了各种变压器的原理及特点，同时对变压器在生产生活领域的广泛应用进行了阐述，最后分析了变压器未来发展的广阔前景。关键词：变压器；类型；原理；未来 Principle, types and applications of transformer Abstract：The origin and development of the transformer were described in the paper through classifying them according to the different uses ,structures,coolings.Besides,the principles and features of all kinds of transformers were introduced in detail , at the same time the wide applications of transformers in the fields of production and daily life were elaborated and finally the bright future of the transformer’s future development.was analyzed in the paper. Key words：transformer; classification; applications; future 引言我国加入WTO以来，国内电子变压器市场竞争基本处于平稳状态，没有受到较大冲击，这是因为电子变压器产品属于劳动密集型和以用户要求定制生产为主的产品。而变压器作为发、输、变、配电系统中的重要设备之一，它的性能、质量直接关系到电力系统运行的可靠性和运营效益。改革开放以后，在变压器的科技攻关、技术引进、消化吸收、科技创新等方面都取得了积极的成效；对掌握各种类型变压器的制造技术，提高产品性能，提高产品质量，缩短产品开发周期，扩大产品产量，增加产品品种都发挥了积极作用。 1.变压器的概述变压器是一种通过改变电压而传输交流电能并且可以变换交流电压、电流和阻抗的静止感应电器。主要利用电磁感应原理从一个电路向另一个电路传递电能或传输信号，是电能传递或作为信号传输的重要元件。主要构件是初级线圈、次级线圈和铁心（磁芯）。最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线

高频变压器的制作

高频变压器的制作高频变压器的线路图如图1所示。图1 高频变压器的线路图高频变压器的制作流程如图2所示。图2 高频变压器的制作流程

高频变压器的制作大致包括以下十个过程，对每个过程的流程、工艺及注意事项作详细的分析。 1.绕线（1）材料确认 1）变压器骨架（BOBBIN）规格的确认。 2）不用的引脚剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤线或剪错脚，而且可以避免绕线时缠错脚位。 3）确认骨架完整，不得有破损和裂缝。 4）将骨架正确插入治具，一般特殊标记为引脚1（PIN 1），如果图面无注明，则引脚1朝机器。 5）须包醋酸布的先依工程图要求包好，紧靠骨架的两侧，再在指定的引脚上先缠线（或先钩线）后开始绕线，原则上绕线应在指定的范围内绕线。（2）绕线方式 1）绕线方式根据变压器要求不同，绕线的方式大致可分为以下几种： ①一层密绕：布线只占一层，紧密的线与线间没有空隙，整齐的绕线如图3a所示。 ②均等绕：在绕线范围内以相等的间隔进行绕线；间隔误差在20%以内可以允收，如图3b所示。图3 绕线方式 ③多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分为三种情况：

a）任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法。 b）整列密绕：几乎所有的布线都整齐排列，但有若干的布线零乱（约占全体30%，圈数少的约占5%REF）。 c）完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列，这是绕线中最难的绕线方法。 ④定位绕线：布线指定在固定的位置，一般分五种情况，如图4所示。图4 定位绕线 ⑤并绕：两根以上的线同时平行的绕同一组线，各自平行的绕，不可交叉，此绕法大致可分为四种情况，如图5所示。
