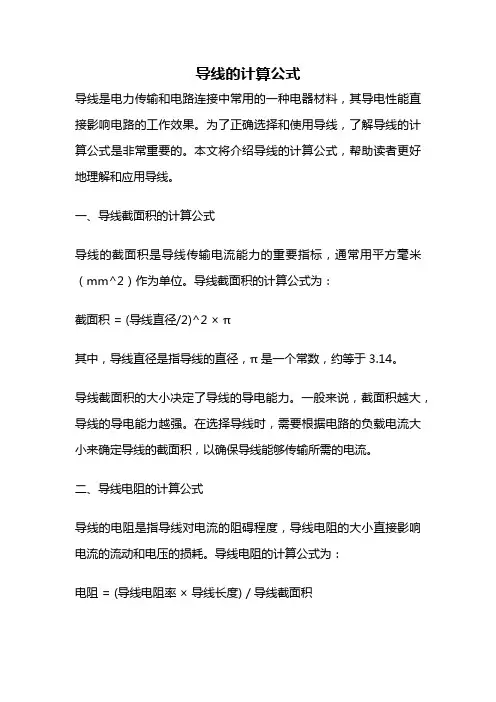

导线截面积计算方法

（1）导线截面积与载流量的计算

（导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:（导体的）（连续）截流量在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

导线截面积与载流量的计算

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A

4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A

二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：

导线截面积与载流量的计算

S=< I /（5~8）>=0.125 I ~0.2 I（mm2）

S-----铜导线截面积（mm2）；I-----负载电流

三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcos ф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。

四、估算口诀

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：

本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”，说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”，上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算

（2）导线截面积与载流量的计算

口诀

10 下五，1 0 0 上二，

2 5 ，

3 5 ，四三界，

7 0 ，95 ，两倍半，

穿管温度，八九折，

裸线加一半，

铜线升级算。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”来表示。为此,应当先熟悉导线截面,(平方毫米)的排列：

1、1.5、2.5、4、6、10、16、25、35、50、7O、95、l20、150、185......

生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始；裸铝线从16 开始;裸铜线从10 开始。

①口诀指出:铝芯绝缘线载流量（安）,可以按截面数的多少倍来计算。口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列起来便如下:

..10、16-25、35-50、70-95、120....

..五倍、四倍、三倍、两倍半、二倍....

现在再和口诀对照就更清楚了。

“10 下五”是指截面从10 以下,载流量都是截面数的五倍。

“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。

“25、35 四三界”，截面25与35 是四倍和三倍的分界处。

“70、95 ，两倍半”，截面70、95 则为2.5 倍。

【例1】6 平方毫米的,按10 下五,算得载流量为30 安。

【例2】150 平方毫米的,按100 上二,算得载流量为300 安。

【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。

是四倍,即100 安。但实际不到四倍(按手册为97 安)。而35 则相反,按口诀是三倍,即105 安,实际是117 安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上〉,不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。

②以下口诀便是对条件改变的处理。

“穿管温度八九折”,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。(乘0.9)。

关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导体载流并不很大。因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。还有一种情况是两种条件都改变(穿管又温度较高)。则按①计算后打八折,再打九折。或者简单地一次打七折计算(即0.8 ×0.9=0.72,约0.7)。这也可以说是穿管温度,八九折的意思。

例如:

(铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 ×5×0.8 ＝40)

穿管又高温(七折)35 安(1O ×5 ×0.7=35)

95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)

高温(九折),214 安(95 ×2.5 ×0.9=213.8)

穿管又高温(七折)。166 安(95 ×2.5 ×0.7 ＝166.3)

对于裸铝线的载流量,口诀指出,“裸线加一半”,即按①中计算后再加一半(乘l.5)。这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。例如：

【例1】16 平方毫米的裸铝线,96 安(16 ×4 ×1.5 ＝96) 。高温,86 安（16 ×4 ×1.5 ×0.9=86.4）

【例2】35 平方毫米裸铝线,150 安(35 ×3 ×1.5=157.5)

【例3】120 平方毫米裸铝线，360 安（120 ×2 ×1.5 ＝360）

对于铜导线的载流量，口诀指出,“铜线升级算”。即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。

【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 ×3 ×1.5）

【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 ×4) 【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 ×2 ×0.8)。

（3）一般铜线安全计算方法

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：

解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,

说明:只能作为估算,不是很准确。

另外记住，如果按室内电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：

铜线：S= IL / 54.4*U`

铝线：S= IL / 34*U`

式中：I——导线中通过的最大电流（A）

L——导线的长度（M）

U`——充许的电源降（V）

S——导线的截面积（MM2）

说明：

1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.

绝缘导线载流量估算

铝芯绝缘导线载流量与截面的倍数关系

导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120

载流是截面倍数9 8 7 6 5 4 3．5 3 2．5

载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300

估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速估算)

4平方的铜线：4*6=24A

6平方的铜线：6*6=36A

10平方的铜线：10*6=60A

16平方的铜线：16*6=96A

4平方的铝线：4*5=20A

6平方的铝线：6*5=30A

10平方的铝线：10*5=00A

16平方的铝线：16*5=90A

已知变压器容量，求其各电压等级侧额定电流

口诀a ：

容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：

容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀b ：

配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：

正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流

口诀（c）：容量除以千伏数，商乘系数点七六。

说明：

（1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明：

容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得"商数"显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率为0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

（4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。

（5）误差。由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。
