笔记本电脑系统供电单元电路
笔记本电路
笔记本供电方案1、笔记本电源保护隔离，充放电路（一）2、电池充放电电路（二）负载3、CPU 核心供电电路（1）单相供电：（2）多相供电：CPU 电压代码脚4、系统供电电路：5、其它供电电路：CPU 的I/O 供电，内存、PC 卡等电压较特殊而电流较小的供电电路（1）CPU I/O 供电（2）USB 扩展供电；（3）PCMCIA 卡供电： 双输出：内存、I/O USB1（4）液晶屏供电：6、时钟电路的组成、工作原理和检修方法时钟电路产生的时钟信号经倍频降频供给CPU，北桥、AGP、PCI、PC卡、声卡、网卡、南桥、内存等凡是需要进行数据交换的电路。
检修：供电正常（多路多电压3.3V2.5V供电）、晶振（波形、幅度、频率）、7、BIOS芯片（实质上是只读存储器）作用及功能8、上电时序BIOS（基本输入输出系统）在整个系统中的地位是非常重要的，它实现=了底层硬件和上层操作系统的桥梁。
比如你现在从光盘拷贝一个文件到硬盘，您只需知道“复制、粘贴”的指令就行了，您不必知道它具体是如何从光盘读取，然后如何写入硬盘。
对于操作系统来说也只需要向BIOS发出指令即可，而不必知道光盘是如何读，硬盘是如何写的。
BIOS构建了操作系统和底层硬件的桥梁。
而我们平时说的BIOS设定仅仅是谈到了其软件的设定，比如设置启动顺序、禁用/启用一些功能等等。
但这里有一个问题，在硬件上，BIOS是如何实现的呢？毕竟，软件是运行在硬件平台上的吧？这里我们不能不提的就是EC。
EC（Embed Controller，嵌入式控制器）是一个16位单片机，它内部本身也有一定容量的Flash来存储EC的代码。
EC在系统中的地位绝不次于南北桥，在系统开启的过程中，EC控制着绝大多数重要信号的时序。
在笔记本中，EC是一直开着的，无论你是在开机或者是关机状态，除非你把电池和Adapter完全卸除.在关机状态下，EC一直保持运行，并在等待用户的开机信息。
而在开机后，EC更作为键盘控制器，充电指示灯以及风扇和其他各种指示灯等设备的控制，它甚至控制着系统的待机、休眠等状态。
笔记本电脑CPU供电电路原理图
CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。
我们先简单介绍一下供电电路的原理，以便大家理解。
一般而言，有两种供电方式。
1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。
上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。
虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。
2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。
其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。
上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。
强调这些元器件是为了后文辨认几相供电做准备。
由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。
多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
上图就是一个两相供电的示意图，其实就是两个单相电路的并联，因此它可以提供双倍的电流。
三相供电当然就是三个单相电路并联而成的，因此可以提供三倍的电流。
笔记本电脑电源电路图专家讲座
笔记本电脑电源电路图
第22页
整流电路
（2）全波整流电路 全波整流电路是在半波整流电路基础上加以改进得到，如图它是利用含有中心抽头变 压器与两个二极管配合，使VD1和VD2在正、负半周内轮番导通，而且二者流过RL 电流
保持一致，从而使正、负半周在负载上都有输出电压。
笔记本电脑电源电路图
第23页
整流电路
（3）桥式整流 如图，四只二极管相互连接成电桥形式，整流过程中，四个二极管两两轮番 导通，正负半周内都有电流流过RL 。比如当U2在正半周时，二极管VD1和VD2导
通，VD3和VD4截止，电流I‘从上方出发，流经VD1负载RL和VD2从下方返回。
笔记本电脑电源电路图
第24页
滤波电路
经过前面学习整流电路，我们能够发觉不论用哪种整流电路，它们输出电 压都含有较大脉动成份，为了降低这种脉动成份，在整流后都要加上滤波电 路。所谓滤波就是滤掉输出电压中脉动成份，而尽可能保留其中直流成份， 使输出靠近理想直流电压。滤波电路分为电容滤波电路、电感滤波电路、 LC滤波电路。惯用滤波元件有电容和电感。 （1）电容滤波电路
路图
笔记本电脑电源电路图
第3页
四.教课时间
教课时间
三课时
五.教学过程
笔记本电脑电源电路图
第4页
第一课
学习要求：了解电路板，认识电路图， 熟记惯用电子元件符号、特征、识别方 法。了解惯用单元电路工作原理。了解
电路图种类及组成。
笔记本电脑电源电路图
第5页
1. 电路板（了解） 1.1 电路板介绍（电路板实物图片）（P125）
场效应管与三极管区分
1、场效应管是电压控制元件，而晶体管是电流控制元件。 在只允许从信号源取较小电流情况下，应选取场效应管；而 在信号电压较低，只允许从信号源取较多电流条件下，应选 取晶体管。
笔记本电脑供电电路故障的诊断方法8
笔记本电脑供电电路故障的诊断方法83.4电源控制芯片问题导致不能开机故障检修案例故障现象一台廉价笔记本电脑，使用时间较长，突然出现不能开机的故障。
故障判断不能开机是笔记本电脑常见的故障现象。
处理此类故障的基本原则是先检查供电，再检测时钟信号，最后检测复位信号。
故障分析与排除过程故障发生前没有发生摔落、撞击或进水的问题，正常使用过程中，笔记本电脑突然自动关机，再次启动时，已经不能正常开机。
确认该故障后，认为应该拆机进行检测。
拆机后发现，故障笔记本电脑的主板上不仅沉积了很多灰尘，而且还有受潮的迹象。
对故障笔记本电脑进行清理，并仔细观察主板上的各种电子元器件和硬件设备有无明显的物理损坏。
清理并仔细观察后，没有发现明显的物理损坏，没有焦糊味。
先对主板进行烘干处理。
烘干处理后，在待机状态下检测主机电源开关键是否有3.3V待机电压，经检测该处无待机供电。
所以继续检测待机电路是否正常。
该故障笔记本电脑采用开关稳压电源电路，在待机时输出3.3V和5V待机供电。
经检测，待机电路的3.3V和5V待机供电都没有输出，摸电源控制芯片时温度明显偏高，检测电源控制芯片的各种供电和信号输入基本正常，但是没有信号输出，怀疑电源控制芯片性能不良或已经损坏。
更换电源控制芯片后，3.3V和5V待机供电正常输出，故障已经排除。
故障检修经验总结：硬件设备或电子元器件虚焊、不良或损坏而导致的故障，常见于廉价笔记本电脑或使用时间较长、使用环境较为恶劣的笔记本电脑。
这是因为廉价笔记本电脑采用的硬件设备、电子元器件品质不好，比较容易出现问题。
而使用时间较长、使用环境较为恶劣的笔记本电脑，其内部的硬件设备、电子元器件会出现不同程度的老化、开焊问题，从而引起相关故障。
所以在检修的时候要特别注意对故障笔记本电脑的品质以及损耗情况进行了解，这非常有助于检修过程中对于故障原因的判断。

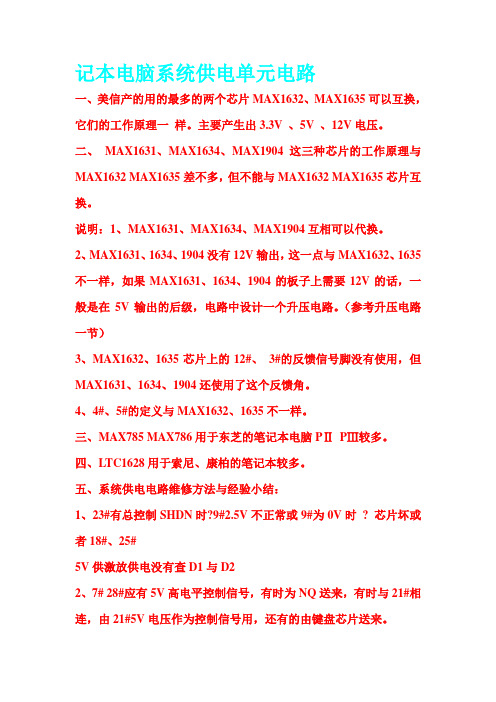

记本电脑系统供电单元电路
记本电脑系统供电单元电路一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632 MAX1635芯片互换。
说明：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路。
（参考升压电路一节）3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用，但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡPⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时?9#2.5V不正常或9#为0V时? 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常3.3V或5V 电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。
5、除负载短路原因外，芯片任何一脚无电压输出为芯片损坏（在供电输入与控制都正常情况下）。
笔记本电脑系统供电电路是如何运行的
笔记本电脑系统供电电路是如何运行的
笔记本电脑的系统供电电路主要负责为笔记本电脑的主板和其他组件提供稳定的电源供应。
以下是其运行的基本原理：
1. 电源适配器输出的直流电压首先经过保护隔离电路，以防止电池对充电器进行供电，实现电源输入和电池的隔离。
2. 经过保护隔离电路后的直流电压输入到系统供电电路中。
系统供电电路通常由电源控制芯片、场效应管、电容器、电感器和电阻器等电子元器件组成。
3. 系统供电电路通过电源控制芯片将直流电压转换为稳定的3.3V和5V供电，供给主板上的芯片组、EC芯片、主机电源开关键等各种需要待机电压的芯片、电路和相关设备。
4. 系统供电电路还会为主机电源开关键提供开启信号，当按下主机电源开关键时，系统供电电路会产生一个控制信号，控制其他电路开始工作，最终实现笔记本电脑的开机。
5. 在一些笔记本电脑中，系统供电电路还负责给PCH（Platform Controller Hub）提供供电。
PCH是笔记本电脑主板上的核心组件，它集成了南桥和北桥的功能，为其他组件提供各种接口和功能。
系统供电电路通过间接方式给PCH供电，首先输出5V待机电压，然后通过PWM（Pulse Width Modulation）电感输出3V的电压给EC（Embedded Controller）供电，当EC的待机条件满足后发出ON信号控制MOS管饱和导通后输出3V的电压给PCH供电。
系统供电电路的设计对于笔记本电脑的稳定运行至关重要，不同
的厂商和型号的笔记本电脑在系统供电电路的设计上也会有一定的区别。
笔记本电脑电源供电电路的结构_新版笔记本电脑常见故障实修演练_[共9页]
7.1 笔记本电脑电源供电电路的结构与工作原理电源供电电路是笔记本电脑的重要组成部分，为笔记本电脑中的各种单元电路提供工作电压，下面先来介绍一下电源供电电路的结构与工作原理。
7.1.1 笔记本电脑电源供电电路的结构笔记本电脑的电源供电电路是由多个不同功能的电路组成的，具体可分为直流输入电路、电池供电电路、充电控制电路、3V和5V稳压电路、1.5V和1.8V稳压电路。
1．电源适配器供电电路图7-1所示为IBM R40型笔记本电脑的直流输入电路。
该电路主要是由电压比较器U5（KIA393F）、场效应晶体管Q501和Q505、误差放大器U6、电源接口J6、发光二极管等外围元器件构成的。
直流输入电路对电源适配器送来的直流电压进行稳压、滤波等处理后，输出两路电压：一路为笔记本电脑的主板输送总电源电压，另一路则为电池提供充电电压。
图7-1 IBM R40型笔记本电脑的直流输入电路的结构新版笔记本电脑常见故障实修演练144（1）电源适配器图7-2所示为电源适配器的实物外形。
电源适配器是为笔记本电脑提供工作电压的部件，它的内部是一个独立的开关电源电路，可将交流220V电压处理变换为稳定的直流电压，送往笔记本电脑的供电电路中。
图7-2 电源适配器的实物外形（2）电源接口图7-3所示为笔记本电脑的电源接口。
电源适配器通过该接口为笔记本电脑提供直流电压。
图7-3 电源接口的实物外形（3）电压比较器电压比较器是一种对电压进行检测和控制的器件，用于电源稳压电路中。
图7-4所示为电压比较器U5（KIA939F）的实物外形和内部结构。
2．电池供电电路图7-5所示为IBM R40型笔记本电脑的电池供电电路的结构。
该电路主要是由两个电池接口J10和J17、场效应晶体管、二极管、限流电阻以及外围元器件构成的。
电池供电电路。
笔记本电脑系统供电单元电路集合
笔记本电脑系统供电单元电路系统供电芯片型号有：一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632 MAX1635芯片互换。
说明：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路。
（参考升压电路一节）3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用，但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡPⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时®9#2.5V不正常或9#为0V时® 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常3.3V或5V电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。
笔记本电脑CPU供电电路是如何运行的
笔记本电脑CPU供电电路是如何运行的笔记本电脑的CPU供电电路是负责为中央处理器（CPU）提供稳定、适当的电压和电流的关键部分。
以下是其运行的基本原理：
1. 当笔记本电脑的电源适配器接通时，电源提供的12V、5V、3.3V等电压进入主板。
2. 主板上的电源管理芯片（PWM芯片）开始工作，该芯片根据CPU核心电压识别管脚提供的电压识别指令，输出相应的驱动脉冲调制信号。
3. 这些驱动脉冲调制信号控制两个场效应管（Q1和Q2）的导通和截止顺序及频率，进而调整输出电压和电流。
4. 通过电感和电容组成的LC滤波电路，处理并调整输出的电压和电流，使其满足CPU核心供电要求。
5. 在整个过程中，电源管理芯片还通过控制引脚输出3~5V的驱动脉冲调制信号，使两个场效应管交替导通和截止，维持CPU所需电压的稳定供应。
6. 当CPU处于空闲或低负载状态时，电源管理芯片可以降低输出电压，以节省能源；当CPU负载加重时，电源管理芯片则增加输出电压以满足CPU的供电需求。
7. CPU供电电路中的电感和电容元件起到了滤波、储能和稳定电压的作用，确保CPU获得平滑、稳定的电源供应。
8. 在实际应用中，根据不同厂商和型号的笔记本电脑，CPU供电电路的设计和元件选用可能会有所不同。
笔记本电脑电源供电电路的检修方法_新版笔记本电脑常见故障实修演练_[共4页]
7.2.1 笔记本电脑电源供电电路的检修方法
笔记本电脑电源供电电路出现故障，笔记本电脑会出现不开机、异常死机、黑屏等故障， 这时应根据该电脑的供电方式，对直流输入电路、电池供电电路进行检测，查找故障原因。 若笔记本电脑的电池不能充电，则应重点对充电控制电路进行检测。
控制信号分别由⑩～ 脚送入电源管理芯片 U1 中，总电源电压送到芯片的④脚，为其 提供工作电压。电源管理芯片 U1 开始工作，其 、 脚和 、 脚分别输出两组相位相反 的 PWM 信号，驱动双场效应晶体管 Q4 和 Q506 工作。Q506 输出开关脉冲信号，经 L11、 C527 后变为 1.5V 的直流电压；Q4 输出开关脉冲信号，经 L518、C552 后变为 1.8V 的直流 电压。
1． 直流输入电路的检修方法
若笔记本电脑在使用适配器供电时出现异常现象，而使用内置电池时无异常，说明直流 输入电路可能发生故障。对该电路进行检修时，应重点对电源接口、限流电阻、电感器、二 极管等进行检测，查找故障部位。
（1）电源接口的检测方法 将适配器连接好后，用万用表的黑表笔接地，红表笔搭在电源接口的输出引脚上，如
图 7-23 所示。正常情况下，可检测到 16V 的电压，若测得的电压不正常，说明电源接口或 适配器可能有故障。
笔
记
本
电
脑
电
源
供
电
电
路
பைடு நூலகம்
图 7-23 检测电源接口的输出电压
的
故
（2）电感器的检测方法
障 检
对于电感器的检测，可使用万用表检测电感器两端的阻值是否正常。如图 7-24 所示，将
修 实
红、黑表笔分别搭在电感器的两端，正常情况下，测得阻值应为 0Ω。若测得的阻值为无穷大， 例
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
笔记本电脑系统供电单元电路电脑基础2009-08-22 18:30 阅读66 评论0字号：大中小系统供电芯片型号有：一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出 3.3V、5V 、12V电压。
二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632MAX1635芯片互换。
说明：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路。
（参考升压电路一节）3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用，但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡPⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时?9#2.5V不正常或9#为0V时? 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常 3.3V或5V电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。
5、除负载短路原因外，芯片任何一脚无电压输出为芯片损坏（在供电输入与控制都正常情况下）。
6、高端管被击穿时，易造成MAX1632芯片的损坏。
7、16V对地短路，查系统供电电路，一般为高端管击穿。
具体情况有如下两种：A：高端管对地数值几百欧?高端管击穿或芯片损坏（与低端管并联的负载一般都是好的）。
B：高端管对地数值几十欧左右，与低端管并联的负载，同时也有被击穿的①滤波电容，②稳压二极管，③负载芯片等。
六、跑线路的方法：1．找大电感（ 3.3V）和变压器(5V)说明:和MAX1632 1#、2#通的为 3.3V输出大电感。
和MAX1632 13#、14#通的为5V变压器。
2．找高低端场管，并确定是几点几伏的管。
说明：低端管的S极接地，该管的D极与MAX1632芯1# 、2#相通，可以确定为 3.3V 低端管。
该低端管的D极与高端管的S极相通, 可以确定为 3.3V高端管。
D极与13#、14#相连的低端管为5V低端管。
3．判断10欧限流电阻好坏。
说明：高端管的D极和MAX1632芯片22脚划，响则10欧好的，不响则10欧开路。
4．找18# 25#的隔离二极管。
5．找5#的整流二极管（20V电压输入，不可不查滤波电容）。
6．找4# 12V的去向（到PC卡供电芯片）。
7．找两个取样电阻。
七、跑线路--16V适配器输入至MAX1632 22#总供电输入。
1、MAX1632 22#总供电与高端管D极相连，确定高端管为跑线路终点。
2、适配器输入通过划?电感?到高端管D极：通?证明直接相连。
不通?说明中间经过较大电阻或八脚开关（经八脚开关较多）?划八脚开关D极通（适配器通过电感到D极）。
则为隔离八脚开关?S极通向终点D极（即高端管D极）。
八、故障分析：1、供电：开路性故障，检测保护隔离电路。
短路性故障：电压法：用可调电源输出相应电压直接加到输出端。
电阻法：对地测量某一点阻值。
2、16V对地短路：钽滤波电容击穿。
高端的场效应管击穿。
3、3.3V、5V对地短路：（1）滤波电容击穿（一个个拆）。
（2）稳压二极管击穿。
（3）负载元件击穿。
九、比较典型的一种供电方式（MAX1632芯片）理论：22#为保护隔离电路送来的总供电端16V输入，23#为总控制脚，当装上电池电脑没有开机时，22#就有电压输入，D1是一个 5.7V的稳压管，22#的16V电压可以通过 5.7V的稳压二极管,经两个串联电阻降压后,给23#提供一个10V的电压,使MAX1632芯片工作,使21#输出5V电压,一路经隔离二极管送入18#与25#为芯片内部激放供电，另一路被送到第7#，5V给7#提供分控制信号，使5V稳压电路工作，这样12V电压也有了，因此，一加电源不按开机键12V就产生了。
由此4#在没有开机前就有12V输出，但这时还不能让它送给PC驱动供电芯片；所以用Q1、Q2来控制。
Q1是P沟道管，12V先送给Q1的S极，如果Q1的G极为低电平的话，S极与D极就导通了；为了不让其导通，在S极与G极间加一个10K的大电阻，此时G极也是12V高电平了，管子也就不导通了；再用一个N沟道管Q2来控制Q1的导通，当按下开机键后，给Q2的G极一个5V电压，使Q2的D极的12V电压对地通了，成为OV。
即Q1的G极成为OV、Q1导通，这时S 极与D极导通，12V电压送给PC卡供电芯片，103上的压降不影响12V。
十、CPU供电单元电路（一）、CPU供电芯片的型号有：MAX1718（此芯片就在CPU插槽附近），MAX1715，MAX1897，MAX1714（给外核供电），MAX1845，MAX1710（给内核供电），MAX1711，MAX1712，MAX1736，LTC1709，LTC1474，SC1474（单独使用），ADP3421，ADP3410，ADP3205。
注：MAX1711，1710，1712可以互相代换，原理一样。
（二）、CPU内核供电芯片的工作原理：从保护隔离电路送来的16V总供电送入到MAX1710的1#总供电输入端输入，同时16 V还给高端管Q1的D极提供供电。
当MAX1632系统供电电路工作后，产生出5V供电，将提供给MAX1710的15# 、22#和7#，（其中15#为芯片内部低端激放供电，7#为内部反馈电路供电输入。
当16V与5V供电正常后，13#将有保护直流5V输出当2#有总控制信号时，该电路开始工作，输出正常的CPU供电电压，9#有2V的基准电压输出，12#有电源好信号输出。
注：（1）此电路中芯片本身易坏。
（2）16V主供电下降几伏，一般为电源芯片损坏，用手摸一下电源芯片是否发烫（3）16V对地短路查系统供电单元电路（参考系统供电电路维修方法），一般为系统供电电路问题，不会是CPU电路（很少坏）。
（4）这个电路维修要插入CPU，否则无供电输出。
（三）、MAX1710管脚定义如下：1．V+总供电输入。
2．SHDN总控制信号输入。
3．FB定压反馈输入。
4．FBS电流反馈输入。
5．CC外接定时电容。
6．ILIM电流门线调节。
7．VCC内3P反馈电路供电输入。
8．TON导通时间选择脚。
9．REF基准电压输出。
10．11. 14. GND接地12．PGOOD电源好信号输出。
13．DL低端驱动器脉冲输出。
15．VOD内3P低端激放供电输入。
16．OVP过压保护输出。
17—20．D3—DO CPU 电压识别引脚。
21．SKIP噪声抑制输入。
22．BST内3P高端激放供电输入。
23．LX外接电感，反馈节制输入。
24．DH高端驱动器脉冲输出。
（四）、MAX1714管脚定义（给外核供电）1、DH高端驱动器脉冲输出。
2、9、11、NC空脚。
3、SHON总控制信号输入。
4、FB电压反馈输入。
5、OUT电流检测反馈输入。
6、ILIM电流门限调节。
7、REF基准电压输出。
8、12、AGND接地。
10、PG电源好信号。
13、DL低端驱动器脉冲输出。
14、VDD内3P低端激放供电输入。
15、VCC内3P反馈电路供电输入。
16、TON导通时间选择引脚。
17、V+主供电输入。
18、SKIP脉冲跳变控制输入。
19、BST内部高端激放供电输入。
20、LX外接电感，反馈节制输入。
注：1、MAX1714芯片分为A型B型两种电路芯片，工作原理一样，只是管脚数不一样，A型为20#，B型为16#。
2、这个芯片组成的电路是各机用的较多的。
（五）、工作原理：16V的供电通过保险加到MAX1714的总供电输入端17#输入，同时供给高端管Q1的D极。
来自系统供电电路的5V分别送入MAX1714芯片的19#BST，14#VDD，通过一个20欧电阻送入到VCC15#，（BST高端激放，VDD低端激放，VCC内部反馈电路供电输入）。
当16V与15V正常后，DL13#将有保护直流5V输出，当SHDN（这个信号常有或瞬间才有），控制信号到来时，整个电路应有正常的 2.5V 输出，供给CPU外核，REF有2V的基准电压输出，PG有5V的电源好信号输出给CPU。
故障一例：查系统供电单元电路16V正常，工作条件基本正常，无SHDN信号，查键盘芯片工作条件正常，开关处无5V高电平，查2951烧毁（2951为线性稳压块，详见B册Winook-1200型方正COB-33型笔记本开机示意图）换后5V输出正常，但开关处仍无5V，查保险烧毁，换之仍烧，换稳压二极管后正常。
注：参考东芝1718，1877（Ⅱ51页）CPU主供电。
十、IBM X-240型笔记本开机电路：（一）、开机电路工作原理：插上适配器后，来自保护隔离电路的16V电压从A端进入，一路经PR56的104（100K）电阻送到场效应管PQ12和PQ15的G极（栅极），一路向下送到受控线性稳压块PV6的输入端，PV6的控制脚是ON脚，只要这一脚有高电平，PV6就会导通（16V电压这时经电阻104，224和二极管给ON脚一个高电平，大约16V）这时PV6导通，从OUT脚输出5V电压给场效应管PQ15的S极。
PQ15是N沟道场效应管，由于该管的G脚已经有16V高电平，所以PQ15管S极的5V可以通过该管从D极输出送到PC87570的161、93、23脚，作为待机用。
另外，保护隔离电路来的16V又有一路经B端输入，经过一个 5.2V的稳压二极管后，大约有10V电压通过，经过两个电阻分压，又经过一个二极管，形成一个 3.4V左右的电压送到87570的64脚，作为待机作，另一路这个3.4V又送到场管PQ10的S极。
当加电,不按开机键时场效应管PQ10的D极有5V电压，这是一个P沟道场管，它的G极由一个电阻接到5V上,将这个管子截止，当按下开机键时将PQ10的栅极G对地短路,该管导通,5V从D极流向S 极送到8757的64#，该IC工作，从103脚送出高电平信号给系统供电芯片1631的7#和28#，控制1631启动工作输出 3.3V和5V的主供电，5VCPU主供电送给场管PQ12的D极。
