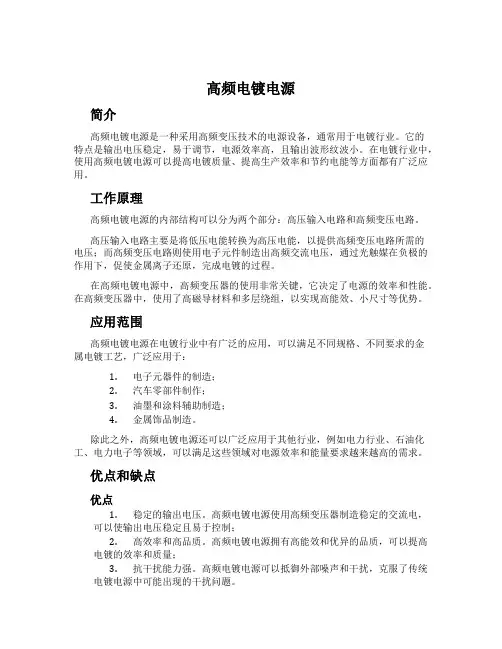

高频电镀电源
高频电镀电源简介高频电镀电源是一种采用高频变压技术的电源设备，通常用于电镀行业。
它的特点是输出电压稳定，易于调节，电源效率高，且输出波形纹波小。
在电镀行业中，使用高频电镀电源可以提高电镀质量、提高生产效率和节约电能等方面都有广泛应用。
工作原理高频电镀电源的内部结构可以分为两个部分：高压输入电路和高频变压电路。
高压输入电路主要是将低压电能转换为高压电能，以提供高频变压电路所需的电压；而高频变压电路则使用电子元件制造出高频交流电压，通过光触媒在负极的作用下，促使金属离子还原，完成电镀的过程。
在高频电镀电源中，高频变压器的使用非常关键，它决定了电源的效率和性能。
在高频变压器中，使用了高磁导材料和多层绕组，以实现高能效、小尺寸等优势。
应用范围高频电镀电源在电镀行业中有广泛的应用，可以满足不同规格、不同要求的金属电镀工艺，广泛应用于：1.电子元器件的制造；2.汽车零部件制作；3.油墨和涂料辅助制造；4.金属饰品制造。
除此之外，高频电镀电源还可以广泛应用于其他行业，例如电力行业、石油化工、电力电子等领域，可以满足这些领域对电源效率和能量要求越来越高的需求。
优点和缺点优点1.稳定的输出电压。
高频电镀电源使用高频变压器制造稳定的交流电，可以使输出电压稳定且易于控制；2.高效率和高品质。
高频电镀电源拥有高能效和优异的品质，可以提高电镀的效率和质量；3.抗干扰能力强。
高频电镀电源可以抵御外部噪声和干扰，克服了传统电镀电源中可能出现的干扰问题。
缺点1.设备成本高。
高频电镀电源的设计、制造及组装过程相对复杂，因此设备成本相比传统电镀电源要高；2.维护难度大。
高频电镀电源使用一些较为特殊的元件，如果需要进行维护或更换，操作人员要求颇高。
总结高频电镀电源拥有高效率、高品质、稳定的输出电压、抗干扰等优点，可以满足不同行业对电镀效果的要求。
虽然其设备成本较高，难以维护的缺点也需要获得重视，但是随着科学技术的不断发展，也推动着高频电镀电源的应用和创新。

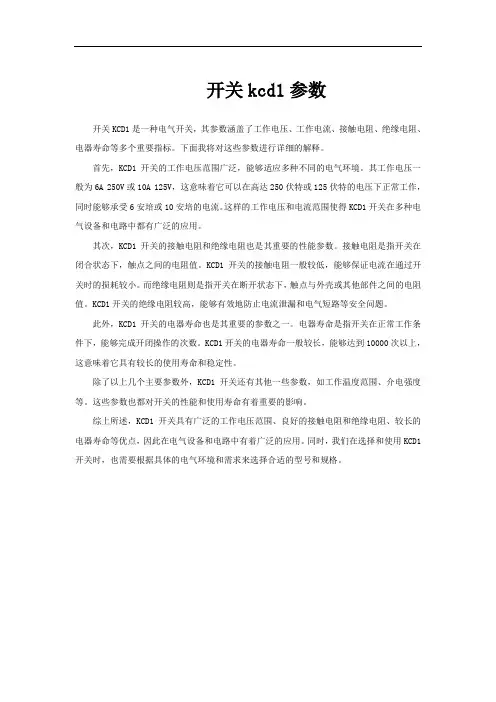

开关kcd1参数
开关kcd1参数
开关KCD1是一种电气开关，其参数涵盖了工作电压、工作电流、接触电阻、绝缘电阻、电器寿命等多个重要指标。
下面我将对这些参数进行详细的解释。
首先，KCD1开关的工作电压范围广泛，能够适应多种不同的电气环境。
其工作电压一般为6A 250V或10A 125V，这意味着它可以在高达250伏特或125伏特的电压下正常工作，同时能够承受6安培或10安培的电流。
这样的工作电压和电流范围使得KCD1开关在多种电气设备和电路中都有广泛的应用。
其次，KCD1开关的接触电阻和绝缘电阻也是其重要的性能参数。
接触电阻是指开关在闭合状态下，触点之间的电阻值。
KCD1开关的接触电阻一般较低，能够保证电流在通过开关时的损耗较小。
而绝缘电阻则是指开关在断开状态下，触点与外壳或其他部件之间的电阻值。
KCD1开关的绝缘电阻较高，能够有效地防止电流泄漏和电气短路等安全问题。
此外，KCD1开关的电器寿命也是其重要的参数之一。
电器寿命是指开关在正常工作条件下，能够完成开闭操作的次数。
KCD1开关的电器寿命一般较长，能够达到10000次以上，这意味着它具有较长的使用寿命和稳定性。
除了以上几个主要参数外，KCD1开关还有其他一些参数，如工作温度范围、介电强度等。
这些参数也都对开关的性能和使用寿命有着重要的影响。
综上所述，KCD1开关具有广泛的工作电压范围、良好的接触电阻和绝缘电阻、较长的电器寿命等优点，因此在电气设备和电路中有着广泛的应用。
同时，我们在选择和使用KCD1开关时，也需要根据具体的电气环境和需求来选择合适的型号和规格。
高频电镀电源工作原理
高频电镀电源工作原理
高频电镀电源的工作原理是利用整流桥来将工频交流电变换为直流电。
当开关接通时，整流桥内的全控型晶体管导通，此时变压器初级侧电压U 1为0,电感L 2与电容C 2串联，在初级侧形成一个电容C 2-L 1的等效电路。
在变压器次级侧，电压U 2经整流桥变换为直流电，使全桥逆变电路工作。
在该电路中，当开关闭合时，电感L 2与电容C 2串联并在初级侧形成一个电感L 2-C 1的等效电路；当开关断开时，电感L 2与电容C 2并联。
此时变压器初级侧形成一个电流I1=0的电路。
电源输出电压U 2是通过整流桥的全控型晶体管来控制的，整流桥两端电压U 1是通过二极管整流获得的。
当开关接通时，整流桥内全控型晶体管导通，电流I1由整流桥内的全控型晶体管控制并产生一个高电势，该高电势经变压器初级侧串联后与电感L 2-C 1串联后形成一个电流I2=0的电路。
在这一电路中，次级侧电压U 2经过整流桥变换为直流电后经电容C 2-L 1滤波并回原电路。
—— 1 —1 —。
大功率高效简化型电解电镀高频开关电源
大功率高效简化型电解电镀高频开关电源伴随科学技术的发展，人们对开关电源的要求也越来越高。
传统的电源即电解电镀直流电源已经不再适应时代的发展需求，开发新型电源并应用于生产生活逐渐成为研究热点。
大功率高效简化型电解电镀高频开关电源是目前应用较为广泛的电源类型，能满足人们的实际需求，本文将对大功率高效简化型电解电镀高频开关电源的相关内容进行研究与讨论，仅供参考。
标签：大功率;高频开关;电解电源;电镀电源传统工频整流电源占用空间大，能耗与材料消耗严重，并且会产生一定量的谐波，影响电网的正常运行。
相比而言，高频开关电源能有效节约能源，且体积小，性能稳定，因此高频开关电源逐渐成为电解电镀行业研究的主要方向。
随着研究的不断深入，人们逐渐发现大功率高频开关电源通常会输入不可控整流，然而由于其会明显降低系统的功率因数，同时产生大量的谐波，从而引发电网污染。
学者熊飞，张军明等提出应用功率因数矫正技术来提高电流的输入效率。
下面从四个方面对当前所应用的大功率高效简化性电解电镀高频开关电源进行探讨。
1.简化型高频开关电源的拓扑结构依据当前的情况来看，大功率电解电镀高频开关的主电路主要会应用两级模式，即前级与后级，其中前级引入了AC/DC变换器，目的是将三相交流电转换为高压直流电之后稳定输出，而后级则会选择DC/DC变换器，目的是将高压直流电转换为生产生活需要的低压直流电源，但是高频开关电源的前级变换器通常会输入不可控整流，导致电流输入时发生畸变，大大降低了系统的工作效率。
若想实现高频开关电源的稳定运行，减少能源损耗与谐波污染非常关键，同时还需要提高系统的响应速度，当前已经出现了一种高效简化结构的高频开关电源（见图1），其主要包含四个组成部分，分别为半桥逆变器、三相四开关PWM 整流器、高频耦合变压器以及低压全波整流器，与典型的电解电镀高频开关电源相比，现有的电源当中半桥逆变器、三相四开关PWM整流器同时使用一个电容器，电路中的开关器件相对减少，系统的成本损耗也明显降低。
bkd20400开关说明书中文(八达)
3. 当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时�开关能自动有 选择、快速地切除故障线路、记忆显示故障参数�并对开关实施闭锁�只有解除 故障�并经人工复位后才能重新合闸送电。同时�开关还具有漏电闭锁保护功能� 模拟漏电、短路等试验功能�实现风电闭锁与瓦斯闭锁功能。
5A 为一个变化间隔递增。 c. 短路倍数�短路电流�整定电流的比值�分 3、4、„、10 八档。 d. 欠压保护�欠压保护功能选择�可选“打开”或“关闭”。 e. 系统状态�开关在电网中的位置选择�可选“总开关”或“分开关”�注意应与
开关侧板上的扭子开关 K 一致。 f. 漏电延时�选择性漏电保护动作延时时间�分 0ms、50ms、100ms、150ms、200ms、
BKD20-400 /1140(660) Z
矿用隔爆真空馈电开关
执行标准�MT871-2000 Q/BD15-2002
浙江八达真空电气有限公司
2005 年 10 月
一、用途、功能及使用条件
1. 本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境�在交流 50Hz、660V 或 1140V�额定电流 400A 及以下的线路中�开关既可作配电系统 的总开关�也可作配电支路首、末端的分开关。
二、主要技术参数
1�额定电压�1140V、660V。 2�额定电流�400A。 3�断路器的极限分断能力�8000A。 4�断路器分断时间不大于 30ms。 5�大于 5000A 的短路电流�无条件瞬动、切断故障时间小于 60ms。 6�开关在分闸状态、负荷侧绝缘电阻在 40KΩ �1140V�、22KΩ �660V�闭锁值
电镀电源工作原理
电镀电源工作原理
电镀电源工作原理
电镀电源是一种被广泛应用于表面处理领域的工业电源。
它通过调节电流强度，将蒸发的镀料和金属表面形成紧密的合金，使得表面处理能够达到高附着力的结果。
电镀电源的工作原理
电镀电源的工作原理一般是通过将功率电路串联成一个电路，以变压器形式变化电压，再经过调节电压和电流器，经过控温器，最后将电脉冲的形式输出到金属缝口进行表面处理。
电镀电源的工作原理，主要有以下几个步骤：
1、由变压器先将输入电源的交流电转成额定电压的直流电；
2、通过回路中的可调电压器和电流器，调节电压和电流输出；
3、通过控温器进行过热保护，以防止过热；
4、通过变压器将调节过的直流，转成脉冲电流；
5、最后将脉冲电流，输出到金属缝口，进行表面处理；
在电镀电源的工作过程中，常见的有半波整流、全波整流和交流整流三种，而且可以根据不同的需求，使用不同的输入电压进行电流调节。
电镀电源的使用方法
根据实际需要，电镀电源可以用于各种表面处理，如表面处理电镀处理金属缝口，焊接，钻孔，切割，喷涂等。
1、首先要将电镀电源与金属表面相连接；
2、根据实际情况，调节电流的大小；
3、关注热效应，不要让电流流量过大，影响表面处理的效果；
4、用专用的配件和镀料，保证表面处理的附着力；
5、加以保养维护，以确保电镀电源的正常工作。
电镀是一种重要的表面处理技术，其使用的电镀电源是重要的设备，其工作原理和使用方法需要有所了解，以便更好地操作与使用。
KGDF说明书
K G DF晶闸管电镀电源使用说明书1．概述1．1 用途及性能特点：KGDF-1000/12晶闸管整流设备主要用作电镀电源，阳极氧化电源，也可作为电解工艺要求的低电压、大电流电源。
本产品的主要性能特点：（1）控制电路实现了集成化，采用计算机优化设计的大板结构可靠性高；（2）产品可按用户工艺要求设定正反电镀的时间，不仅自动化程度高，且可实现故障自诊断。
（3）设备能满足用户对稳流或稳压的要求；主柜设有电压、电流的显示仪表和主令控制单元、调节单元。
（4）采用干式整流变压器且置于柜内，电源设备结构紧凑，效率高。
1．2 产品型号编制及含义2. 技术规范2．1 正常使用条件2．1．1 输入三相交流电源的电压波形、电压波动范围、电压对称度和频率变化范围应符合国际GB3859-93中4.1.1条的规定。
2．1．2 海拔高度不超过1000M。
2．1．3 空气最大相对湿度不超过90%（在相对于空气20±5℃时）。
2．1．4 本装置为户内安装。
环境温度不高于+40℃，不低于+5℃，环境温度变化率不超过5℃/h。
2．1．5 运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。
2．1．6 无剧烈震动和冲击，垂直倾斜度不超过5%。
2．2 特殊使用条件如果使用条件不符合2.1条的规定，用户应在订货时提出，以便我公司采取相应措施，保证产品可靠运行。
2．3 主要技术参数本系列设备的主要技术指标和要求符合GB3859-93《半导体电力变流器》和JB/T1504-93《电镀用整流设备》及本产品技术条件的有关规定。
2．3．1 额定直流电流： Idn(A): 1000A2．3．2 额定直流电压： Udn(V): 12V2．3．3 调压范围：0～100%Udn2．3．4稳流精度：不低于±2%2．3．5 稳压精度：不低于±1%2．3．6 相控条件下（相对于纯电阻或反电势负载）负载能力：当输出直流电压在67%～100%额定电压范围内时，允许输出额定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KYD-Ⅳ高频开关刷镀电源
深圳市源顺达电子机械有限公司
SH E NZ H EN Y SD E LEC T R O N I C＆MECHANICAL CO.,TLD.
2008年1月
一. 简介
KYD-Ⅳ型高频开关电镀电源,吸收日本,德国先进技术,采用国际标准的19KHZ高频脉冲信号源,分成独立两路直接驱动IGBT模块,实现谐振换流技术,该技术在国际、国内均属领先技术。
性价比远远优于同类产品，高频率、大功率、宽脉冲（大工作比）输出，控制主板具有软启动、停止、过流、过压、欠压、过热、缺相、短路等自动保护功能，可靠性极高。
该产品应用范围极其广泛，是一种新型刷镀电源，适合于五金刷镀；电解；氧化；抛光；电机轴承修补，镀层坚固，附着力强，对旧金属被镀件的修补、平整效果好。
操作非常方便，正、负换向开关设在前面板，上、下拨动开关，即快速实现换向。
二．工作原理（参见图一、二、三）
1．驱动部分
采用国际标准的19KHZ高频脉冲信号源，它的特点是精确稳定，易于实现电镀工艺要求的智能控制，将信号源用均流技术，分成独立两路，这两路信号具有很好的对称性和相关性，用它们支直接驱动IGBT模块非常安全、可靠。
2．功率变换部分
功率变换部分由日本富士公司或三菱公司生产的IGBT两单元模块和高频（500KHZ）、大功率变压器组成，此变压器磁性材料是大功率特制磁环组，在四路独立驱动信号的驱动下，能通过强大的脉冲电流，损耗非常小，高效，线性好。
IGBT两单元模块组成全桥工作方式，进行功率交换，将大功率能量的高频脉冲，通过大功率变压器送去肖特基整流器整流。
3．整流及反馈部分
高频整流元件采用进口尖特基整流元件，体积小、功率大、频率高、开关特性好、损耗非常小。
反馈元件选用专用分流器，精确、线性度好，保证了数字表的指示精确，有利新工艺的精确控制。
4．控板部分
主控板具有开机自检功能，软启动；软停止功能，操作非常方便，正、负换向开关设在前面板，上、下拨动开关，即快速实现换向。
并有过流、过压、欠压、过热、缺相、短路等保护功能；还有限流、限压以及其它扩展功能，控制功能强大，可靠性极高。
5．显示部分
全机全部采用高亮度LED数字显示，精确可靠，光线强、弱，距离远、近，都能一清二楚看见读数。
三．主要技术参数
1．输入电压：单相220V或三相380V 2.频率:50HZ(48HZ-63HZ)
连续可调
3.效率≥90%
4.输出电压:0-V
5.输出电流:0-I
连续可调 6.稳压、稳流精度≤1%或千分之一(特殊)
7．绝缘电阻≥10MΩ 8.绝缘耐压≥1500V/1分钟
9.MTBF≥50000小时 10.温度:-45℃∽+50℃
输出波形2（图三）
四．设备外观和名称（见图四、五）
1.电压表:显示输出电压的大小,单位为伏特(V).
2.电流表:显示输出电流的大小,单位为安培(A).
3．时间掣(可选)：记录电镀时间的长短，0.01秒∽99.99小时范围可选。
4．停止、启动开关。
5．稳压、稳流选择开关。
6．调节旋钮：可调节电压，电流大小，顺时针方向调大，逆时针方向调小。
7．电源开关（或空开）。
8．保护指示灯：灯亮表明处于自检或保护状态，此时无法工作。
9．稳流指示灯：当稳压、稳流选择开关置于稳压时，它发亮，说明处于稳流模式工作。
10．稳压指示灯：当稳压、稳流选择开关置于稳压时，它发亮，说明处于稳压模式工作。
11．电源指示灯：它发亮，表明机器通电了。
12．保险丝（大功率无它）。
13．交流输入线：分220V和380V两种（千万不要接错！！！）。
14.输出铜排╋极（或接线柱红色）。
15.输出铜排━极(或接线柱黑色).
16.蜂鸣器(可选):当电镀时间到所设置的时间它就会鸣叫,提醒工作人员取挂.
五.使用说明
1.打开包装后,从四面检查机器外观是否有损坏,如磨损、摔裂等，如有请通知供货商，不要盲目通电开机。
2．认清后盖板上的交流输入线是单相200V或三相380V，千万不能接错！！
3．电源的直流输出铜排（或）接线柱有正负号，不能接反！
4．由于电镀电源的输出一般为大电流，所以输出铜排（或）接线柱与电镀槽铜排连接必须非常牢固，否则易发热和打火。
5．当连线接好后，将前面板的调节旋钮反时针调到底。
6．启动开关置于停止，稳压、稳流开关置于稳压，然后打开电源开关。
7．这时电源稳压指示灯亮，保护指示灯亮，机器正在自检，通过自检保护指示灯熄灭。
8．把启动开关置于启动，慢慢将调节旋钮顺时针调。
电压表会显示输出电压的大小。
9．若镀槽内有被镀物品，电流会显示输出电流大小。
六．注意事项：
1.如果外壳为PVC材料,避免热源和它接触,也要避免阳光直照,否则它会变形.
2.机器有220V和380V两种输出电压,千万要认清后面板上印的是哪一种电压,对照连接.
3.输出铜排的正、负不能接错,并要连接牢固,避免发热,打火.
4.机器放置时间长了不用,最好经常通电,通风,这样可延长机器寿命.
5.机器出现故障应及时与供货商或厂家取得联系,在有关技术人员的指导下,进行修复,不要自己盲目动手拆装(或改装).
七.故障判断及修复.。
