滑触线膨胀段的原理分析及描述
天车滑线
/product.asp?specid=11扬州市天海滑线电气有限公司一、产品特点THGH刚体滑触线由燕尾槽铜棒和高刚度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合，采用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。
其滑线截面如下图所示。
二、产品型号与规格三、刚体滑线系列配件图四、滑触线的安装滑触线的具体安装方式，我公司将根据用户设计要求及时提供详细补充材料，现就上部滑触式通常安装顺序简述如下：1)安装支架原则上支架应与行车路轨垂直安装，所有支架应与行车路轨保持水平。
安装间距为2m一套。
为了保证刚体滑线的整体直线，要求支架安装纵向误差不得超出1cm，横向误差不超过2cm。
2）安装方式滑触线的安装方式分为上面滑触、下面滑触和侧面滑触三种，通常采用上面滑触。
滑触线的安装支架一般为1.5-2米一个，特殊情况亦可采取加强措施，适当扩大距离，三根滑触线之间的相间距离为400mm，如为低阻抗滑触线，相间距离可扩大到450mm。
3）安装绝缘子组件将绝缘子组件固定在支架的预留间隙孔上，确保绝缘子整体直线。
4）连接滑线将刚体滑线两端用连接专用夹板固定，拧紧螺丝，保证滑线接头处平整即可，滑线连接夹板长度为18~22cm，连接后接头间隙为3-5(mm)。
5）安装温度补偿装置为了防止刚体因温度变化引起的膨胀，一般刚体滑线都设计温度补偿装置，本厂将按设计要求特别制作。
安装时将温度补偿装置直接固定于两刚体滑线之间，为保证刚体滑线在温度变化的情况下进行伸缩，结合现场温度，调节好膨胀间隙。
温度补偿原理是什么为消除温度的变化给电路带来的影响,使用一些温敏元件(或导线)来抵消此影响金属导体的电阻却随着温度升高而增加1.为什么一般绝缘材料的绝缘电阻随着温度的升高而减小，而金属导体的电阻却随着温度升高而增加?答：一般绝缘材料可认为是一个电阻系数很大的导电体，其导电性质是离子性的，而金属导体的导电性质是自由电子性的。
滑触线工作原理
滑触线工作原理
滑触线工作原理是通过滑动电接触器与导轨之间建立电连接，实现电能的传递和设备的控制。
具体工作原理如下：
1. 滑触线由导电材料制成，通常是铜或铝制成的线材。
其一端连接电源，另一端与设备或机械连接，以传输电能。
2. 导轨是由绝缘材料制成的导电材料，通常是塑料或橡胶。
导轨上通常有凹槽用于安装滑触线，同时保证滑触线的稳定滑动。
3. 滑触线通过支架或车轮等装置与导轨接触，以实现电能的传递。
当滑触线在导轨上滑动时，滑触线与导轨之间的接触点会形成电路，电流通过滑触线流向设备。
4. 滑触线通常采用弹簧装置，使其能够保持紧密接触导轨。
弹簧的作用是通过压力将滑触线与导轨之间的接触面紧密相连，确保电能的传递效率。
5. 由于滑触线与导轨之间的接触点在运动中会产生摩擦，因此在接触点上常常加入一定的润滑剂，以减少接触点的磨损和电阻，从而提高电能传输的效率。
总的来说，滑触线工作原理是利用滑动接触点形成的电路，通过滑触线与导轨之间的接触来传输电能，实现对设备的控制和电力供应。
滑触线
滑触线简述安全滑触线是为移动设备（主要成品滑触线是起重机，行车，吊车）提供供电的一种“特殊电线”。
供电滑触线装置由护套，导体、受电器三个主要部件及一些辅助组件构成1、护套：是一根半封闭的导形管状部件，是滑触线的主体部分。
其内部可根据需要嵌高3-16根祼体导轨作为供电导线，各导轨间相互绝缘，从而保证供电的安全性。
并在带电检修时有效地防止检修人员触电事故。
本厂生产的导管每条长度为4m，可以连接成任意需要长度，普通导管制作成直线形，也可按特殊需求制成圆弧形等。
2、导体：主要材质是铜，根据其截面积常用的有10平方，16平方，25平方3、受电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拨叉（或牵引链条等）带动，使之与用电机构同步运行，将通过导轨，电刷的电能舆到电动机或其他控制元件。
受电器电刷的极数有3-16极与导管中导轨极数相应。
（二）产品特性1、安全：供电滑触线外壳系由高绝缘性能的工程塑料制成。
外壳防护等级可根据需要达以IP13、IP55级，能防护雨、雪和冰冻袭击以及吊物触及。
产品经受多种环境条件考验。
绝缘性能良好，对检修人员触及输电导管外部无任何伤害。
2、可靠：输电导轨导电性能极好，散热较快，并用电流密度高，阻抗值低，线路损失小，电刷由具有高导电性能，高耐磨性能的金属石墨材料制成。
受电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。
3、经济：供电滑触线装置结构简单，采用电流密度高，电阻率低，电压损耗低的铜排作为导电主体。
可节电6%左右，实现以塑代钢，以塑代铜，设计新颖，无需其他绝缘结构，无需补偿线，安装于起重机控制室同侧，节省安装材料和经费，其综合费用与钢质祼滑线大致相同。
4、方便：供电滑触线装置将多级母线集合于一根导管之中，组半简便。
其固定支架，连接夹、悬吊装置，均以通用件供应，装拆、调整、维修亦十分方便。
（三）用途：供电滑触线装置可用于电动葫芦，电动梁式和电动单梁桥式起重机；堆垛机，机电产品的自动检测线，自动化生产线，移动式电动工具和其它移动受电设备，以及厂矿、车间、办公场所内固定敷设母线槽。

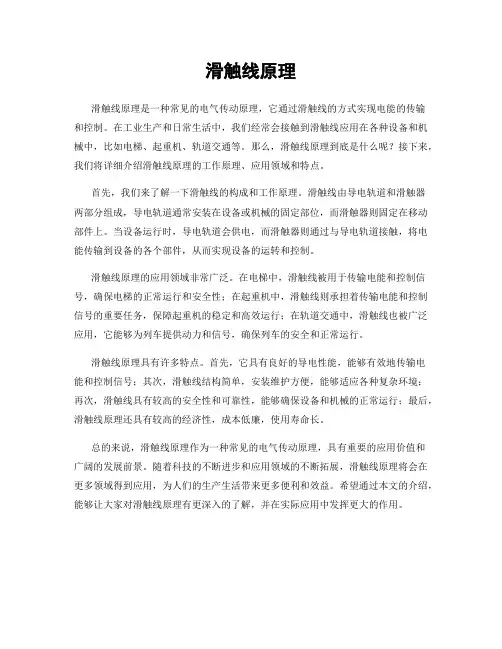

滑触线原理
滑触线原理
滑触线原理是一种常见的电气传动原理，它通过滑触线的方式实现电能的传输
和控制。
在工业生产和日常生活中，我们经常会接触到滑触线应用在各种设备和机械中，比如电梯、起重机、轨道交通等。
那么，滑触线原理到底是什么呢？接下来，我们将详细介绍滑触线原理的工作原理、应用领域和特点。
首先，我们来了解一下滑触线的构成和工作原理。
滑触线由导电轨道和滑触器
两部分组成，导电轨道通常安装在设备或机械的固定部位，而滑触器则固定在移动部件上。
当设备运行时，导电轨道会供电，而滑触器则通过与导电轨道接触，将电能传输到设备的各个部件，从而实现设备的运转和控制。
滑触线原理的应用领域非常广泛。
在电梯中，滑触线被用于传输电能和控制信号，确保电梯的正常运行和安全性；在起重机中，滑触线则承担着传输电能和控制信号的重要任务，保障起重机的稳定和高效运行；在轨道交通中，滑触线也被广泛应用，它能够为列车提供动力和信号，确保列车的安全和正常运行。
滑触线原理具有许多特点。
首先，它具有良好的导电性能，能够有效地传输电
能和控制信号；其次，滑触线结构简单，安装维护方便，能够适应各种复杂环境；再次，滑触线具有较高的安全性和可靠性，能够确保设备和机械的正常运行；最后，滑触线原理还具有较高的经济性，成本低廉，使用寿命长。
总的来说，滑触线原理作为一种常见的电气传动原理，具有重要的应用价值和
广阔的发展前景。
随着科技的不断进步和应用领域的不断拓展，滑触线原理将会在更多领域得到应用，为人们的生产生活带来更多便利和效益。
希望通过本文的介绍，能够让大家对滑触线原理有更深入的了解，并在实际应用中发挥更大的作用。
DHG型安全触滑线及H型安全触滑线简介
DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下:H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。
相间距为80m m防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。
不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。
300A 以下规格可根据用户需要制作各种半径的圆、弧线。
产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。
1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“ V'形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。
导轨一般定尺为6米。
护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。
2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。
由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。
施加适当的接触压力，沿导轨平稳滑动，向设备供电。
设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。
3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。
兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。
a4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。
固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。
1 ■ u端盖安装于导轨的两端起绝缘防护作用。
吊挂器及端盖均由工程塑料制成。
5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。
当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。
2020年(安全生产)DHG型安全触滑线及H型安全触滑线简介
（安全生产）DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下：H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。
相间距为80mm,防护外壳为工程塑料和铝塑合金型俩种材料，导体为铝合金（内镶不锈钢条）或纯铜。
不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。
300A以下规格可根据用户需要制作各种半径的圆、弧线。
产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。
1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。
导轨壹般定尺为6米。
护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。
2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。
由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。
施加适当的接触压力，沿导轨平稳滑动，向设备供电。
设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。
3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。
兼做供电器用的防护套，端口可引入电源进线，和连接器压板及螺栓紧固在壹起。
4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。
固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器俩侧延伸。
端盖安装于导轨的俩端起绝缘防护作用。
吊挂器及端盖均由工程塑料制成。
5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。
当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。
壹般在车间长度超过200米时，每增加100米配置壹组。
行车滑触线工作原理
行车滑触线工作原理一、什么是行车滑触线行车滑触线是一种用于电气化铁路的供电系统，它通过接触线与行车中的触头建立电气连接，向行车提供所需的电能。
滑触线通常安装在轨道的一侧，行车上安装有与之相对应的触头。
二、行车滑触线的组成部分行车滑触线主要由以下几个组成部分构成： 1. 支柱：支持滑触线的结构，通常由混凝土或金属材料制成。
2. 滑触线：供电系统的主要部分，通常由铜或铝合金制成，具有良好的导电性能。
3. 悬挂装置：用于将滑触线固定在支柱上，并保持其水平和稳定。
4. 绝缘子：用于隔离滑触线与支柱之间的电流，通常由绝缘材料制成。
5. 接触装置：安装在行车上的触头，与滑触线建立电气连接。
三、行车滑触线的工作原理行车滑触线的工作原理可以分为以下几个步骤：1. 供电系统建立电流当电气化铁路供电系统开始工作时，电源会提供电流并通过滑触线传输。
滑触线上的电流由电源通过供电系统输送到行车上的触头。
2. 触头与滑触线建立电气连接行车上的触头与滑触线建立电气连接，通常通过弹簧装置保持紧密接触。
触头与滑触线的接触面积足够大，以确保电流能够顺利传输，同时减小接触电阻。
3. 电流传输到行车通过触头和滑触线的电气连接，电流可以从滑触线传输到行车上。
行车上的电气设备可以利用这个电流进行正常工作，例如驱动电机、照明设备等。
4. 接触装置的移动行车在轨道上运行时，接触装置会随着行车的移动而相应地移动。
这样，即使行车在运行过程中，触头与滑触线的电气连接也能保持不断。
5. 滑触线的供电范围滑触线通常会沿着铁路线路布设，并与行车的轨道平行。
因此，滑触线可以提供连续的供电，确保行车在整个铁路线路上都能获得电能。
四、行车滑触线的优势行车滑触线作为电气化铁路的供电系统，具有以下几个优势： - 供电稳定：滑触线通过直接接触行车，能够提供稳定的电流，确保行车设备的正常运行。
- 供电范围广：滑触线沿着铁路线路布设，可以为整个铁路线路上的行车提供连续的供电。
龙门吊滑触线原理
龙门吊滑触线原理龙门吊滑触线原理是指使用龙门吊进行滑触线作业的工作原理。
龙门吊是一种起重机械，常用于大型工程项目中的物料搬运和装卸作业。
而滑触线则是为了保证龙门吊能够正常运作而设计的一种电气设备。
滑触线的作用是将电能从供电源传输到龙门吊上的电动机，从而实现其运行。
龙门吊滑触线原理主要包括供电系统、触头、导轨和电机等几个关键部件。
首先是供电系统。
供电系统是指为龙门吊提供电能的设备。
一般情况下，供电系统会与电网相连接，通过输电线路将电能输送到工地。
为了确保供电的安全可靠，通常会采用高压输电，然后通过变压器将电压降低到适合龙门吊操作的电压。
其次是触头。
触头是滑触线的核心组成部分，它负责将电能从导轨传输到龙门吊上的电动机。
触头通常由导电材料制成，如铜或铝。
在龙门吊运行时，触头会与导轨接触，从而形成电路，使电能能够顺利传输。
导轨是支撑触头的部件，通常由金属材料制成。
导轨的作用是提供支撑和导向作用，使触头能够沿着导轨上下移动，以适应龙门吊的运动。
最后是电机。
电机是龙门吊的动力源，它将电能转化为机械能，从而驱动龙门吊的运动。
电机通常由电动机和减速器组成，电动机负责提供动力，减速器则用于减速并增加扭矩，以适应龙门吊的工作需求。
龙门吊滑触线原理的工作过程如下：首先，龙门吊通过导轨进行移动，触头则会随之上下滑动。
当触头与导轨接触时，电能会从导轨传输到触头上，然后通过触头传输到电动机上。
电动机接收到电能后，会将其转化为机械能，从而带动龙门吊进行工作。
龙门吊滑触线原理是一种利用滑触线将电能传输到龙门吊电动机的工作原理。
通过供电系统、触头、导轨和电机等关键部件的协作，龙门吊能够正常运行，从而实现物料的搬运和装卸作业。
这种原理的应用使得龙门吊成为了现代工程建设中不可或缺的重要设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑触线膨胀段的原理分析及描述
膨胀系统1.包括插入一根6米长的滑导线中的一级滑动部件2.重叠在一起的铜条可以作为滑导线的接触面，而且可以保证导电的连续性。
铜杆在滑套3中滑动，从而起到机械的导向作用和可靠电接触。
最大间隙为200mm 每个膨胀系统由一导体护套4和一接口护套5给予保护。
在接口护套的两端内扣装一端盖！
膨胀段是根据滑触线在不同温度环境工作的情况下，对滑触线在热胀冷缩时所产生的直线形变（型材挤压对顶）和冷缩时（型材收缩）而造成断电而设计的。
它由两个可移动段与滑触线干线本体直截串联连接而成，其基本原理为：它由相对的静态滑片和动态滑片叠插组成一个与滑触线本体截面相吻合的过渡体，在滑触线环境温度变化时可自由地进行直线移动。
由于静态滑片和动态滑片叠插后，无论怎样伸展与收缩，它都能够给集电器的电刷一个直线过渡的平面，从而克服了较早时期膨胀接头而带来的膨胀范围窄，集电器电刷跨越困难而造成断电，接触面变小而跳火等故障。
由于静态滑片和动态滑片两端与滑线本体直截连接后，同时又设置两根滑动导杆将静态滑片和动态滑片穿插导向，因此，它具有良好的同轴度。
与此同时，在静态滑片和动态滑片两端的上方还设置两根与滑接片相并联的软电缆，从而稳定和增加该膨胀段的载流量，使整个系统不致于因膨胀段的设置而影响整线额定载流量.膨胀段的可伸缩范围可在0~200mm之间调节，可以吸收滑线导轨本体材料为铝、铜，膨胀点距离150米/段、周边
环境温度－40℃～＋115℃时，所产生膨胀系数而引发的伸缩距离,并使集电器能顺畅通过而不影响其供电质量。
由于静态滑片和动态滑片叠插后，无论怎样伸展与收缩，它都能够给集电器的电刷一个直线过渡的平面，从而克服了较早时期膨胀接头而带来的膨胀范围窄，集电器电刷跨越困难而造成断电，接触面变小而跳火等故障。
由于静态滑片和动态滑片两端与滑线本体直截连接后，同时又设置两根滑动导杆将静态滑片和动态滑片穿插导向，因此，它具有良好的同轴度。
与此同时，在静态滑片和动态滑片两端的上方还设置两根与滑接片相并联的软电缆，从而稳定和增加该膨胀段的载流量，使整个系统不致于因膨胀段的设置而影响整线额定载流量。
膨胀段的可伸缩范围可在0~150mm之间调节，可以吸收滑线导轨本体材料为铝、膨胀点距离150米/段、周边环境温度－40℃～＋115℃时，所产生膨胀系数而引发的伸缩距离,并使集电器能顺畅通过而不影响其供电质量。
