Leica_DNA水准仪简易操作手册
徕卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是徕卡新一代的数字水准仪，它具有以下性能特点：a)中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明；b)超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；c)采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；d)可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；e)数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据(BF)；f)采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；g)数据输出方式灵活，用户可以自己定制数据输出格式；h)可以使用5#干电池……等等。
仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。
2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

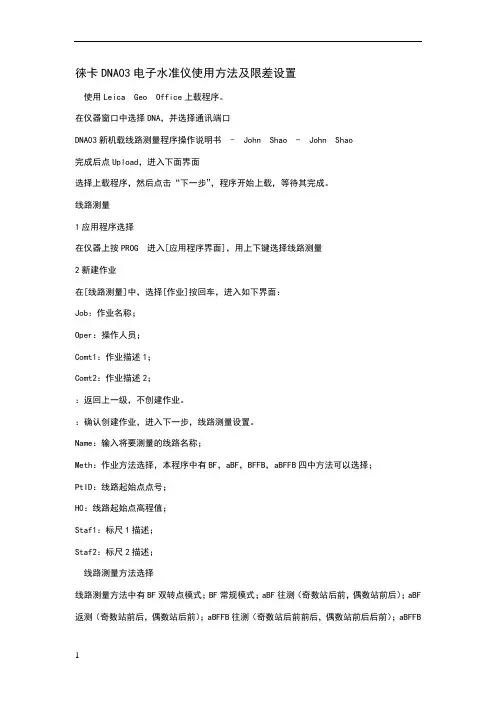

徕卡DNA03电子水准仪使用方法及限差设置
徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书- John Shao - John Shao完成后点Upload，进入下面界面选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述；Staf2：标尺2描述；线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF 返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
3、限差设置Precise：激活精密模式；DistBal：视距差设置；MaxDist：测站最大视距；StafEnds：标尺最大最小读数设置；StatDif：测站高程差；B-B/F-F：前后视两次读数差；DistB-F：测站前后视距差；TurnDif：转点差；限差值设置在打开上述限差后，使用定位键，选择值，进行限差值设定。
闭合水准路线测量步骤
闭合水准路线测量步骤
闭合水准路线测量是一种常用的测量方法，用于测量地面上不同点之间的高差。
下面是闭合水准路线测量的步骤：
1. 确定闭合水准路线的起点和终点，并确定测量的途径点。
起点和终点通常选择在相对平坦的地面上，途径点应尽可能均匀分布在闭合线路上。
2. 选择合适的测量设备，包括水准仪、测量杆等。
3. 在起点设置基准点，使用测量杆或其他固定物体作为基准点，并确定其高程为零点。
4. 使用水准仪在基准点上测量，并记录测量结果。
测量时应注意水准仪的水平仪是否准确，避免误差。
5. 移动至下一个测量点，设置测量杆或其他固定物体，并使用水准仪进行测量。
记录测量结果。
6. 按照闭合路线的顺序逐个测量，直到达到终点。
7. 返回起点，重新测量基准点的高程，检查闭合差。
闭合差应尽可能小，一般要求闭合差在一定范围内。
8. 如果闭合差超出范围，需要进行调整。
可以通过调整起点和终点的高程，或者通过调整途径点的高程来使闭合差减小。
9. 重新测量调整后的基准点，检查闭合差是否满足要求。
如满足要求，则闭合水准路线测量完成。
10. 对于较长的闭合水准路线，可以设置中间的检查点，以便检查闭合差的变化情况，并进行必要的调整。
闭合水准路线测量的步骤可以根据具体情况进行调整和修改，但以上步骤是一般的测量流程。
在进行测量时，应注意测量设备的准确性和测量过程中的误差控制，以保证测量结果的准确性。

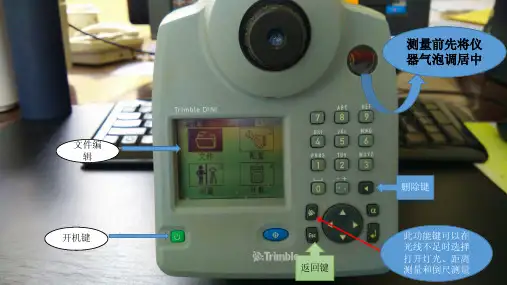

水准仪操作步骤图解
开机键
测量前先将仪 器气泡调居中
返回键
删除键
此功能键可以在 光线不足时选择 打开灯光、距离 测量和倒尺测量
多次测量 距离测量
选择
返回主菜单
文件编 辑
点击 文件
打开项目管理
开机键
选择新建项目
在项目名称栏 输入名称编号
此键切换 大小写及
数字开 始 测 量源自打开测 量菜单选择水准线路
输入线路名
线路选择 为新线路
此点号为起 始点号
基准高输
确
入0
定
确 定
测 量 开 始
"B"为后视，当阴影部分在“B” 上时测后视，“F”为前视，当阴
影部分在“F”上时测前视
测量键
水准仪测量原理及操作方法步骤
水准仪测量原理及操作方法步骤以水准仪测量原理及操作方法步骤为标题，写一篇文章。
水准仪是一种用于测量地面高程差的仪器，广泛应用于建筑、道路施工以及地形测量等领域。
本文将介绍水准仪的测量原理及操作方法步骤。
一、水准仪的测量原理水准仪的测量原理基于光学的水平线性质，利用水平线的反射和折射特性来进行测量。
水准仪的主要部件包括望远镜、测量杆、水平仪和基准面等。
测量过程中，通过调整水准仪的望远镜和水平仪，使其保持水平状态，然后观测测量杆上的刻度值，就可以得到地面的高程差。
二、水准仪的操作方法步骤1. 设置基准点：在进行水准测量之前，首先需要确定一个基准点，作为测量的参考点。
基准点的选择应该是稳定、平整且不易移动的地面。
2. 放置水准仪：将水准仪放置在基准点附近的平坦地面上，并调整其脚底螺丝，使其保持水平状态。
在调整水准仪的过程中，可以使用水平仪来辅助调整。
3. 校准水准仪：在放置水准仪后，需要进行校准操作，以确保测量的准确性。
校准操作包括调整望远镜的焦距、调整水平仪的准确度以及校正仪器的误差。
4. 观测测量杆：在进行测量之前，需要将测量杆放置在待测点上，并确保测量杆垂直于地面。
然后，通过望远镜观测测量杆上的刻度值，并记录下来。
5. 移动水准仪：当观测完一个测点后，需要将水准仪移动到下一个测点。
在移动水准仪时，需要小心操作，以保持仪器的稳定和水平状态。
6. 计算高程差：测量完所有的测点后，需要根据观测到的刻度值计算出各个测点之间的高程差。
计算方法可以根据实际情况选择合适的数学公式进行计算。
7. 分析结果：根据计算得到的高程差数据，可以进行进一步的分析和处理。
通过对高程差数据的分析，可以了解地面的高程变化情况，为后续的工程施工和规划提供参考。
总结：水准仪是一种常用的测量仪器，可以精确测量地面的高程差。
使用水准仪进行测量时，需要注意仪器的放置和校准，以及测量杆的垂直度。
通过观测测量杆上的刻度值，可以计算出各个测点之间的高程差。
天宝DINI12电子水准仪道路路线测量的操作流程
1．关于天宝DINI 12 电子水准仪道路路线测量的操作流程首先架站整平，按在主测量界面按在线路测量模式界面按下在input line number 提示下的空格内输入线路测量点号，按在sequence of measurem 模式提示下，按Bf :后视—前视BFFB：后视—前视—前视—后视BFBF：后视—前视—后视—前视BBFF：后视—后视—前视—前视点ok下面对应的键进入下一模式。
在inp benchmark height 提示下，输入基站点高程，点击ok对应得键进入测量状态。
照准后视点back 开始测量。
搬站换站时可不关机，假如关机，换站后开机即可照准测量，不需重新设置。
假如一个测段测量结束，点击end of line end withclosing benchmark 是否闭合到基点，点击Sh:起始点和终点的高程之差. 如果您的起始点高程是635 并且您的终点的高程是634 那Sh 就是–1.00.Dz: 如果您测量的是闭合环,那这个值就是最后一点的高程(您输入的)和有仪器测量所得的高程之差.Db:后视点距离的总和Df:前视点的距离的总和2．关于路线测量过程中，重新测量的问题以及若干操作问题。
Repeat measurement 重新观测和repeat station 重新架站观测假如不移动测站按重新观测Repeat measurement 下面对应得按键，假如需要移动测站，点击repeat station 下面对应的按键重新架站观测，重新架站观测需要重新照准后视点，重新定向，以方便数据文件格式的保存和符合测量模式需要。
在线路测量时，注意屏幕右上方提示是照准后视点back还是照准前视fore根据仪器提示进行严密操作。
3．水准仪的校正与检验1〉水准标尺的校正检验：整平好水准仪后，照准竖立的标尺，并使标尺的边缘棱线与望远镜的纵丝重合，这时若圆水准器的气泡不居中，改正圆水准器的校正螺丝使气泡居中，然后旋转标尺90度，重复上述操作，直到气泡居中为止，此时圆水准器的水平轴与标尺平行。
普通水准测量步骤
普通水准测量步骤1.设定基准点：首先需要确定一个已知高程的基准点，这可以是一个已经测量过高程的点，比如一个已知高程的大地控制点。
这个基准点可以用来确定整个测量中的绝对高程。
2.设置测量线：根据需要测量的范围和区域的地形情况，需要选择适当的测量线路。
测量线应该在被测高程差范围内保持平直和稳定，并且应该尽量避免遮挡物。
在需要跨越障碍物时，可以使用支架或者垫块来保持测量线的水平。
3.建立起点和终点：在测量线的起点和终点上，需要建立测量点。
这些测量点可以是一个合适的地面标记，比如一根木桩或者是一个固定的钉子。
起点和终点应该在同一水平线上，并且在测量线上的两个端点。
4.安装水准仪：在起点上，需要安装一个水准仪，这是测量的主要仪器。
水准仪通常由一个望远镜，一个水平圆筒和一个望远镜刻度盘组成。
水准仪的水平圆筒应该是水平的，并且望远镜刻度盘上的十字线应该明确地看到。
5.望远镜观测：使用水准仪上的望远镜观测视线上的测点。
观测时，应该使用三脚架来稳定水准仪，并保持水准仪的水平。
通过观测不同的测点，可以记录下不同点的高程，并计算出高程差。
6.数据记录和计算：观测完成后，需要记录下观测数据。
这些数据可以包括观测点的高程差，水准仪的仪器高程和其他可能的修正因素，比如仪器温度和大气压力等。
通过这些数据，可以进行进一步的计算，来确定各个测点的绝对高程。
8.绘制高程图：最后一步是将测量结果绘制成高程图。
高程图可以通过在地图上标记出各个测点的高程，来显示出该区域的地形和高程等级。
这可以帮助工程师和设计师在后续项目中进行合适的建筑和设计。
总结起来，普通水准测量可以通过以上步骤来测量和确定地表的高程差。
这是一种常用的测量方法，广泛应用于建筑和工程中。
通过准确地测量地面高程差，可以为后续的工程设计和施工提供重要的参考依据。
DNA03电子水准仪线路测量步骤及平差表
使用徕卡DNA03电子水准仪线路测量步骤及平差表1、将仪器架设完毕，整平，开机，按程序键“PROG”进入程序，选择“3 线路测量”然后回车，进入线路测量页面；2、进入线路测量后选择第一项“作业”，按回车键进入，按左右方向键可以选择已有的作业，或者将光标移动至下方“增加”处，按回车添加一个作业，输入作业名回车；3.、返回线路测量后进入第二项“线路”，输入线路名称，第二行处选择测量方法（aBFFB：二等水准要求，可根据实际要求选取相应测量方法），第三行输入起始点点号，第四行为高程，输入完成后按回车确定（线路名称不能与已有线路名相同）；4、返回线路测量后选择第三项“设置限差”5、按回车进入限差数据输入界面。
翻译如下：[输入限差]1/2累计视距差 3.00 m最大视距50.00 m 最大标尺读数 2.5000 m 最小标尺读数0.5000 m 最大测站高差之差0.0003 m翻译如下：[输入限差]2/2前、后视同一标尺两次读数的最大差值0.00020 m单站前后视视距差最大值 1.00 m最短视距0.00 m以上限差根据测量水准要求，自行设置6、选择第四项“开始”，进入线路测量，首先确认设置信息，没问题后按回车键进入测量。
7、此时进入测量页面，修改“PtID:A1”为控制点，此处以E033为例同时修改“H：0.0000m”为E033的控制高程。
注意⇑指向“BFFB FBBF”中的B，代表后视。
8、测量过程中若遇到超限情况时可选择“重测”，进行本站的重新测量。
9、线路测量完成后，数据是储存在仪器中的，此时可以用数据线导出数据，本文介绍将数据导入IC卡，通过读卡器读取数据到水准处理软件上。
按“DATA”健进入数据管理器查看数据修改、创建、查看和删除作业数据、测量成果、已知点数据和编码表。
初始内存删除全部存储器、单个作业或单个存储区（已知点、测量成果）内存信息作业信息和存贮状况信息。
数据输出把测量数据、某项作业的已知点数据通过接口从内存输出到PC 卡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水准仪“线路测量”操作步骤
1.开机
2.选择“程序”点击“ENT”
3.选择“线路测量”点击“ENT”
5.输入作业名，选择“保存”点击“ENT”（数字和字母之间的转换键是SHIFT键）
7.在“测量方式”中左右翻选择“aBFFB”（意思是“奇数站后前前后”“偶数站前后后前”）；再输入“起始高程”就可以；其他的不用做更改（需要往返测的选择“返测”就行）选择“确定”点击“ENT”
8.选择“开始”点击“ENT”就可以开始测量
9.（奇数站）第一次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存。
次瞄准前尺点击“MEAS”;测过之后点击“ENT”保存；
击“ENT”保存本测段。
12.（偶数站）第一次瞄准前尺点击“MEAS”;测过之后点击“ENT”保存。
次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；
14.第四次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；再点击“ENT”保存本测段。
15.最后全部测完保存好之后按“ESC”退出即可；一定记住只有退出测量界面方可关机。
以上为水准仪二等水准测量“线路测量”简略操作步骤，如有不对请自己修改。
