管道通过能力的实用计算公式及其选择
管道常用计算公式
管道常用计算公式管道是一种常见的工程结构，在不同的领域中有着广泛的应用，如供水、石油、天然气、化工等行业。
在设计和运营过程中，需要进行一系列的计算以确保管道的安全性和可靠性。
下面介绍一些管道常用的计算公式。
1.管道内径计算管道内径是指管道的内部直径，是设计和选择管道尺寸的重要参数。
常用于计算管道内流体的流量和压力损失。
公式：D=2×A/π其中，D表示管道内径，A表示管道的截面面积。
2.管道截面积计算管道截面积用于计算管道的流量和速度。
公式：A=π×(D/2)^2其中，A表示管道截面积，D表示管道内径。
3.管道流量计算管道流量是指单位时间内通过管道的气体或液体的体积。
公式：Q=A×V其中，Q表示管道流量，A表示管道截面积，V表示流体的平均速度。
4.管道平均速度计算管道平均速度用于确定流体在管道内的流速情况。
公式：V=Q/A其中，V表示平均速度，Q表示管道流量，A表示管道截面积。
5.管道压降计算管道压降是指流体通过管道时由于阻力而损失的压力。
公式：ΔP=f×(L/D)×(V^2/2g)其中，ΔP表示管道压降，f表示摩擦系数，L表示管道长度，D表示管道内径，V表示流体速度，g表示重力加速度。
6.管道泵功率计算泵是管道系统中常用的设备，用于提供压力并推动流体。
计算泵所需的功率可以帮助选取适当的泵型和确定驱动装置的功率。
公式：P=(Q×ΔP)/η其中，P表示泵的功率，Q表示管道流量，ΔP表示管道压降，η表示泵的效率。
以上仅是管道设计和运营中的一些常用计算公式，在实际应用中还会有更多的细节和参数需要考虑。
此外，还需要根据不同的应用领域和具体情况选择适当的计算方法和公式。
所有管道计算公式图解
所有管道计算公式图解管道是工业生产中常见的输送系统，用于输送液体、气体和固体颗粒等物质。
在设计和运行管道时，需要对管道进行各种计算，以保证其安全、高效地运行。
本文将介绍常见的管道计算公式，并通过图解的方式进行详细解释。
1. 流体的流量计算。
流体的流量是指单位时间内通过管道横截面的流体体积。
计算流体的流量是管道设计中的重要环节，常用的流量计算公式为：Q = A V。
其中，Q表示流量，单位为立方米/秒；A表示管道横截面积，单位为平方米；V表示流体的流速，单位为米/秒。
图解，流体的流量计算公式可以通过管道的横截面积和流速来计算，流速越大，流量越大；横截面积越大，流量也越大。
2. 管道的压降计算。
管道的压降是指流体在管道中由于摩擦和阻力而产生的压力损失。
计算管道的压降是为了保证流体在输送过程中能够保持足够的压力，常用的压降计算公式为：ΔP = f (L/D) (ρ V^2) / 2。
其中，ΔP表示压降，单位为帕斯卡；f表示摩擦系数；L表示管道长度，单位为米；D表示管道直径，单位为米；ρ表示流体密度，单位为千克/立方米；V表示流体流速，单位为米/秒。
图解，管道的压降计算公式可以通过摩擦系数、管道长度、管道直径、流体密度和流速来计算，其中摩擦系数和管道长度对压降影响较大。
3. 管道的流速计算。
管道的流速是指流体在管道中的速度，计算管道的流速是为了保证流体在输送过程中不会产生过大的摩擦和阻力。
常用的流速计算公式为：V = (Q / A)。
其中，V表示流速，单位为米/秒；Q表示流量，单位为立方米/秒；A表示管道横截面积，单位为平方米。
图解，管道的流速计算公式可以通过流量和管道横截面积来计算，流量越大，流速越大；横截面积越小，流速也越大。
4. 管道的流体密度计算。
流体的密度是指单位体积内流体的质量，计算流体的密度是为了对流体进行定量分析和计算。
常用的流体密度计算公式为：ρ = m / V。
其中，ρ表示流体密度，单位为千克/立方米；m表示流体的质量，单位为千克；V表示流体的体积，单位为立方米。

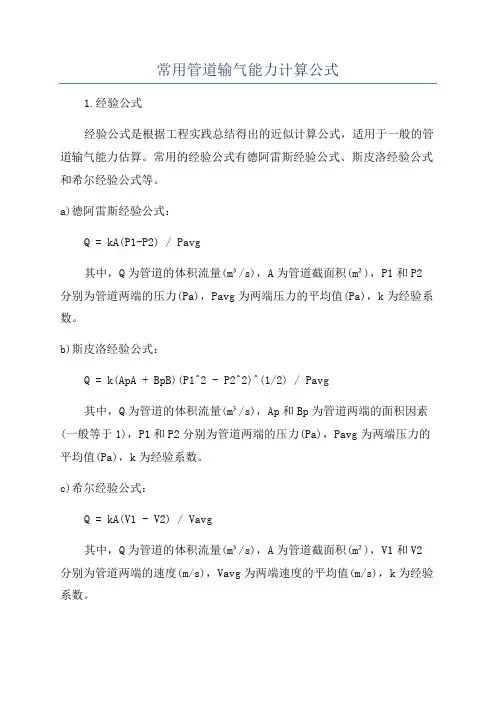

常用管道输气能力计算公式
常用管道输气能力计算公式1.经验公式经验公式是根据工程实践总结得出的近似计算公式，适用于一般的管道输气能力估算。
常用的经验公式有德阿雷斯经验公式、斯皮洛经验公式和希尔经验公式等。
a)德阿雷斯经验公式：Q = kA(P1-P2) / Pavg其中，Q为管道的体积流量(m³/s)，A为管道截面积(m²)，P1和P2分别为管道两端的压力(Pa)，Pavg为两端压力的平均值(Pa)，k为经验系数。
b)斯皮洛经验公式：Q = k(ApA + BpB)(P1^2 - P2^2)^(1/2) / Pavg其中，Q为管道的体积流量(m³/s)，Ap和Bp为管道两端的面积因素(一般等于1)，P1和P2分别为管道两端的压力(Pa)，Pavg为两端压力的平均值(Pa)，k为经验系数。
c)希尔经验公式：Q = kA(V1 - V2) / Vavg其中，Q为管道的体积流量(m³/s)，A为管道截面积(m²)，V1和V2分别为管道两端的速度(m/s)，Vavg为两端速度的平均值(m/s)，k为经验系数。
这些经验公式在实际应用中可以根据具体情况选用合适的公式，并根据实际工程进行修正。
2.一般计算公式一般计算公式是基于流体力学基本理论的计算方法，适用于复杂的管道系统分析。
常用的一般计算公式有杨氏方程、科尔布恩方程和魏斯巴赫方程等。
这些公式考虑了流体的密度、粘度、弥散和压力损失等综合因素，能够较准确地估算管道的输气能力。
a)杨氏方程：Q=kD^2ΔP/(μL)其中，Q为管道的体积流量(m³/s)，D为管道的内径(m)，ΔP为管道两端的压力差(Pa)，μ为流体的粘度(Pa·s)，L为管道的长度(m)，k为经验系数。
b)科尔布恩方程：Q=kCvD^2ΔP/(ϱμL)其中，Q为管道的体积流量(m³/s)，Cv为流量系数(与流量阀门有关)，D为管道的内径(m)，ΔP为管道两端的压力差(Pa)，ϱ为流体的密度(kg/m³)，μ为流体的粘度(Pa·s)，L为管道的长度(m)，k为经验系数。
管道常用计算公式
总压力损失计算公式
公式
$Delta P = Delta P_{f} + Delta P_{ j}$
说明
$Delta P$表示总压力损失，$Delta P_{f}$表示沿程压力损失，$Delta P_{ j}$表 示局部压力损失。
管道水头损失计算
03
管道水头损失计算公式
Darcy-Weisbach公式
局部水头损失
由于管道中的各种局部装置（如阀门、弯头等）对流体的流动产生阻碍作用而引起的水头损失。
压力流管道水头损失计算
伯努利方程
描述流体在有压管流中的能量守恒，可用于计算压力流管道的水头损失。
动量方程
基于牛顿第二定律，用于计算管道中的流体动量变化，常用于计算复杂管道系统的水头损失。
管道热力计算
04
管道热辐射计算式
公式
(q = epsilon sigma A(T_1^4 - T_2^4))
解释
该公式用于计算管道热辐射的热量，其中q 为热流量，(epsilon)为管道发射率， (sigma)为斯蒂芬-玻尔兹曼常数，A为管道 表面积，T_1和T_2分别为管道内壁和外壁 的温度。
管道材料与强度计算
说明
$Delta P_{f}$表示沿程压力损失，$L$表示管道长度，$D$表示管道直径， $rho$表示流体密度，$v$表示流体流速。
局部压力损失计算公式
公式
$Delta P_{ j} = sum C_{ j} times frac{rho v^2}{2}$
说明
$Delta P_{ j}$表示局部压力损失， $C_{ j}$表示局部阻力系数，$rho$表 示流体密度，$v$表示流体流速。
管道常用计算公式
给排水工程中的排水能力计算方法
给排水工程中的排水能力计算方法在给排水工程中，排水能力计算是非常重要的一项工作。
它能够帮助工程设计师确定合理的排水管道尺寸，确保排水系统的正常运行。
本文将介绍一些常用的排水能力计算方法，以帮助读者更好地了解该领域。
1. 水流量计算方法在排水工程中，首先需要计算水流量。
一种常用的计算方法是根据设计排水量和管道的流速来确定水流量。
设计排水量是指特定场所根据预定几率内可能出现的峰值排水量，它一般由规范或经验确定。
而管道的流速是指单位时间内通过管道的流量，通常根据排水系统的性质和特点确定。
通过将设计排水量除以流速，就能得到水流量。
2. 勾股定理计算方法当排水管道的布置为直线型时，可以使用勾股定理来计算排水能力。
勾股定理是指在直角三角形中，直角边的平方等于其他两条边的平方和。
在排水工程中，排水能力与排水管道的横截面积有关。
通过测量管道的水流速度和水流高度，可以利用勾股定理计算得到管道的横截面积，从而得到排水能力。
3. 额定流速计算方法额定流速是指在合理范围内，管道可以保持稳定流动的速度。
在排水工程中，常常将额定流速作为设计要求。
计算额定流速的方法是利用流速公式：V = Q/A，其中V为流速，Q为水流量，A为管道的横截面积。
通过对排水量进行合理分配，可以得到相应的额定流速。
4. 标准曲线法计算方法标准曲线法是一种常用的排水能力计算方法，适用于复杂排水系统的设计。
该方法通过实测或经验确定标准曲线，并根据实际情况进行修正。
标准曲线法计算排水能力的步骤包括：确定设计排水量、选择合适的标准曲线、计算相应的水深和流速、绘制流量-水深曲线图。
根据曲线图，可以得出排水系统的排水能力，并进行必要的调整。
5. 数值模拟计算方法随着计算机技术的发展，数值模拟计算方法在排水能力计算中得到广泛应用。
该方法通过对排水系统进行数学模型的建立和计算机仿真，可以更精确地计算排水能力。
通过输入系统的几何参数、水力参数和边界条件等，运用数值计算方法求解流体力学方程，得到流速、压力等关键参数，并进一步计算排水能力。

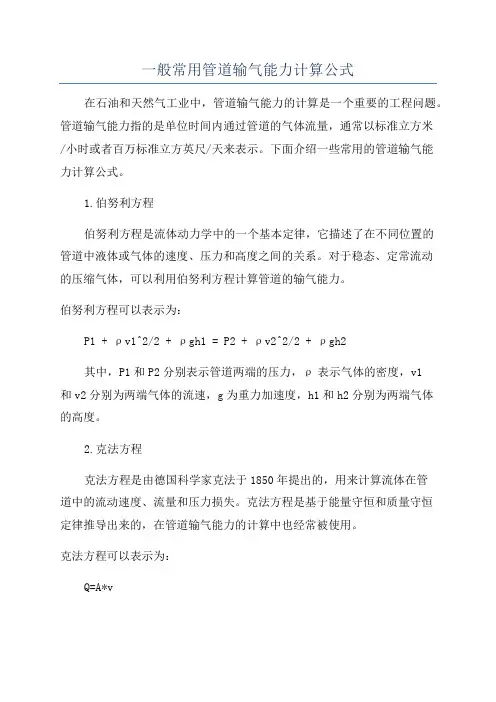

一般常用管道输气能力计算公式
一般常用管道输气能力计算公式在石油和天然气工业中，管道输气能力的计算是一个重要的工程问题。
管道输气能力指的是单位时间内通过管道的气体流量，通常以标准立方米/小时或者百万标准立方英尺/天来表示。
下面介绍一些常用的管道输气能力计算公式。
1.伯努利方程伯努利方程是流体动力学中的一个基本定律，它描述了在不同位置的管道中液体或气体的速度、压力和高度之间的关系。
对于稳态、定常流动的压缩气体，可以利用伯努利方程计算管道的输气能力。
伯努利方程可以表示为：P1 + ρv1^2/2 + ρgh1 = P2 + ρv2^2/2 + ρgh2其中，P1和P2分别表示管道两端的压力，ρ表示气体的密度，v1和v2分别为两端气体的流速，g为重力加速度，h1和h2分别为两端气体的高度。
2.克法方程克法方程是由德国科学家克法于1850年提出的，用来计算流体在管道中的流动速度、流量和压力损失。
克法方程是基于能量守恒和质量守恒定律推导出来的，在管道输气能力的计算中也经常被使用。
克法方程可以表示为：Q=A*v其中，Q表示单位时间内通过管道的气体流量，A表示管道的横截面积，v表示气体的流速。
3.柯西相似理论柯西相似理论是流体力学中的一个经验规律，用来描述流体在不同尺寸的管道中的流动特性。
根据柯西相似理论，当两个相似的管道中的流速分布和流量分布相同时，它们的压降也相同，可以通过典型模型的试验数据来推导出管道输气能力的计算公式。
柯西相似理论可以表示为：Q=k*(ΔP*L/D)^n其中，Q表示单位时间内通过管道的气体流量，ΔP表示管道两端的压降，L表示管道的长度，D表示管道的内径，k和n是经验系数。
需要注意的是，以上介绍的公式仅适用于理想情况下，实际工程中还需要考虑多种因素，如管道材料、温度、湍流效应等。
另外，有时需要使用更复杂的模型和方法来计算管道输气能力。
对于大型工程项目，通常会进行更为详细和精确的计算和模拟。
综上所述，管道输气能力的计算公式涵盖了伯努利方程、克法方程和柯西相似理论等基本原理。
常用管道输气能力计算公式
常用管道输气能力计算公式
压力法是一种基于流体力学原理的方法，通过计算气体在管道中的压力变化来推算出管道的输气能力。
其计算公式如下：
Q=(P1^2–P2^2)*A/(γ*P1*L)
其中，Q表示管道的输气能力（单位为m3/s），P1和P2分别表示管道起点和终点处的压力（单位为Pa），A表示管道的横截面积（单位为m2），γ表示气体的压缩因子，L表示管道的长度（单位为m）。
速度法是一种基于气体流速的方法，通过计算气体的流速来推算出管道的输气能力。
其计算公式如下：
Q=A*V
其中，Q表示管道的输气能力（单位为m3/s），A表示管道的横截面积（单位为m2），V表示气体在管道中的流速（单位为m/s）。
在计算过程中，需要注意一些常用的参数值。
例如，气体的压缩因子γ一般为1.4，管道的横截面积A可以根据管道的内径和壁厚计算得到，气体在管道中的流速V可以通过测量管道中的压力差和流量来计算得到。
此外，在实际应用中，还有一些修正系数需要考虑。
例如，管道的长度L较长时，需要考虑摩擦力的影响，可以引入修正系数来进行修正。
另外，如果管道中存在弯头、收缩处或扩张处等几何特征，也需要引入相应的修正系数进行修正。
总之，管道输气能力的计算公式可以根据压力法或速度法来选择，具体公式的选择还需要根据实际情况来确定。
在实际应用中，还需要考虑一些修正系数来修正计算结果，以得到更为准确的输气能力值。
管道过流能力计算公式(二)
管道过流能力计算公式(二)管道过流能力计算公式作为一名资深的创作者，我将为您列举一些常用的管道过流能力计算公式，并举例解释其使用方法。
流量公式•泊松方程公式：Q=C d⋅A⋅√2⋅g⋅ℎ–Q：流量(m³/s)–Cd：泄流系数 (无单位)–A：管道截面面积(m²)–g：重力加速度(m/s²)–h：水深 (m)例如，假设给定一个圆形截面的水管，管径为米，水深为2米。
通过使用泊松方程公式，我们可以计算出该水管的流量：Q=C d⋅π⋅(/2)2⋅√2⋅⋅2注意：在实际应用中，泄流系数Cd的取值一般根据具体情况来确定，取决于管道的材质、管道内壁的光滑程度以及流体的性质等因素。
•曼宁公式：Q=1n⋅A⋅R2/3⋅S1/2–Q：流量(m³/s)–n：糙率系数 (无单位)–A：管道截面面积(m²)–R：水力半径 (m)–S：水面坡度 (m/m)例如，假设给定一个矩形截面的水管，宽度为米，高度为米，水面坡度为。
通过使用曼宁公式，我们可以计算出该水管的流量：Q=1n ⋅⋅⋅(⋅+)2/3⋅√注意：糙率系数n的取值范围通常在至之间，根据具体情况进行选择。
速度公式•流速公式：V=QA–V：流速 (m/s)–Q：流量(m³/s)–A：管道截面面积(m²)通过使用流速公式，我们可以根据已知流量和管道截面面积计算出水流的流速。
总结本文列举了两个常用的管道过流能力计算公式，包括流量公式和速度公式，分别用于计算流量和流速。
这些公式在工程设计和水利规划等领域具有重要的应用价值。
希望本文的内容对您有所帮助！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然气由气田或气体处理厂进入输气干线，其流量和压力是稳定的。
在有压缩机站的长输管道两站间的管段，起点与终点的流量是相同的，压力也是稳定的，即属于稳定流动。
长输管道的末段，有时由于城镇用气量的不均衡，要承担城镇日用气量的调峰，则长输管道末段在既输气又储气、供气的条件下，它的起点和终点压力，以及终点流量二十四小时都是不同的，属不稳定流动(流动随时间而变)。
天然气的温度在进入输气管时，一般高于(也可能低于)管道埋深处的土壤温度。
并且随着起点到终点的压力降，存在焦耳-汤姆逊节流效应产生温降，但由于管道与周围土壤的热传导，随着天然气在管道的输送过程，天然气的温度会缓慢地与输气管道深处的地层温度逐渐平衡。
所以天然气在输气干管中流动状态，也不完全是等温过程，为便于理解，我们先给出稳定流动下的水力计算基本公式，再介绍沿线温度分布规律和平均温度。
计算公式随地形条件差异而不同。
在平坦地带，由于气体密度低，对于输气管道任意两点间的相对高差小于200 m的管道，可视为水平输气管段。
在稳定输送状态下，管道输送量与管道起、终点压力的函数关系如下：
式中Q——管道标准状态下的体积流量，m3/s；
C——常数，按此处所取各参数单位时，C值为··s/kg；
p1——计算管段起点压力，Pa；
p2——计算管段终点压力，Pa；
λ——水力摩阻系数；
d——管道内直径，m；
L——管道计算段长度，m；
△*——天然气相对密度；
T——管道中天然气平均温度，K；
Z——管输平均压力与平均温度下天然气压缩系数。
在地形起伏较大地带，当输气管道沿线任意两点高差大于200m，位差对输气管道流量的影响就不能忽略不计了。
在稳定输送状态下，非水平输气管段的基本流量公式为：
式中a——综合系数，a=29△*/ZR B T；
R B——空气气体常数，标态下为(s2·K)；
g——重力加速度，s2；
△h——计算段终点对起点的高程差，m；
h i，h i-1——各计算段终点与起点的高程，m；
n——计算段的分段数；
Q，p1，p2，d，λ，△*，Z，C，T，L(L i表示某段长度)意义同式(3-1)。
工程上常用的输气管段流量计算公式主要有威莫斯公式、潘汉德尔B式(也叫潘汉德尔修正式)和前苏联天然气研究所的近期公式。
以下列出水平输气管段常用的三个公式，对非水平输气管段只需参照式(3-2)对这些公式作相应的修正即可。
1. 威莫斯公式
该公式是美国在1912年从生产实践中总结出来的，主要适用于管径与输量较小、管壁粗糙度高、输送的气体净化程度低的输气管道。
对于现代干线输气管道，按该式计算的流量比实际流量小10%左右。
2. 潘汉德尔B式
该公式适用于大口径、大流量、管内壁粗糙度低、气质好的现代干线输气管道。
我国的国家标准《输气管道工程设计规范》(GB 50251—94)中就推荐采用这个公式。
3. 前苏联天然气研究所的近期公式
式中E——输气管段的输送效率。
在式(3-4)中它用来描述管内壁的清洁程度对于管道输送能力的影响，而在式(3-5)中则反映管内壁是否有内涂层；
α——流态修正系数。
在阻力平方区α=1；若流态偏离阻力平方区，则α可按下式计算：
φ——管道接El处的垫环修正系数。
当无垫环时，φ=1；当垫环间距为12m时，φ=；当垫环间距为6m时，φ=。
需要特别指出的是：在潘汉德尔B式中，E值表示管内壁沉积的固体杂质、液体、水合物以及管内壁腐蚀导致管内壁的粗糙度增大，从而使摩阻系数增大。
为了使输气管道在投产后的相当长时间内仍然能达到设计输气能力，在设计输气管道时一般都要考虑E值。
美国一般取E=～。
我国的《输气管道工程设计规范》(GB 50251—94)推荐的取值范围是：当输气管道的公称直径为300～800mm时，E=～；当公称直径大于800mm时，E=～。
在式(3-5)中，当管内壁有涂层时取E＞1，表示内壁涂层降低了管壁粗糙度，从而使摩阻系数减小；当没有涂层时，取E=1。
在输气管道的运行管理中，可以利用上述流量公式反算输气管段的E值，并根据E值判断管段内壁的清洁程度。
当反算出的E值较小时，表明管内壁已经出现了较多的沉积物或发生了大面积的腐蚀，这时就应该考虑采取清管措施或对管内壁进行腐蚀检测。
