纠偏控制器的主要性能指标
1、 对线工作： 标志线宽度不小于2mm；
2、 对边工作： 边标志侧保持2mm以上同色度区；
3、 检出距离： 同轴反射型光电眼（可见光）为12mm
4、 响应时间： 光电眼响应时间为2ms，系统响应 速度为 50ms；
5、 纠编精度：±1mm;
6、最大推重：1.5T/3T可选;
5高速进给可能滚珠丝杆由于运动效率高収热小所以可实现高速进给运纠偏控制器的用途纠偏控制器可对各种卷材进行纠偏工作根据纠偏材料的印刷图案不同而可以选择跟边跟线方式并自由设定单电眼或双电眼检测纠偏执行电机为永磁低速同步电机
纠偏控制器
美塞斯Fife（标准型号mc18/4008301898)
.
1
纠偏控制器概念
英文名：Correction Controller 纠偏控制器,又称边缘位置控制(E.P.C)经 发展又有线条位置控制(L.P.C)中心线位置 控制(C.P.C）
.
2
纠偏控制器的原理
在物料卷绕过程中，由光电传感器检测边或 线的位置，以拾取边或线位置偏差信号。再 将位置偏差信号传递给光电纠偏控制器进行 逻辑运算，向机械执行机构发出控制信号， 驱动机械执行机构，修正物料运行时的蛇形 偏差，保证物料直线运动。可选装左、右限 位开关防止系统失控。
❖ 3、微进给可能，滚珠丝杆由于是利用滚珠运动,所 以启动力矩极小,不会出现滑动运动那样的爬行现象, 能保证实现精确的微进给。
.5Leabharlann ❖ 4、无侧隙、刚性高，滚珠丝杆可以加予压, 由于予压力可使轴向间隙达到负值,进而得 到较高的刚性(滚珠丝杠内通过给滚珠加予 压力,在实际用于机械装置等时,由于滚珠 的斥力可使丝母部的刚性增强)。
美塞斯
名称美塞斯纠偏感应器纠偏调试1、前纠偏感应器：纠偏放大器设置完成后，再进行纠偏控制器校正，纠偏光纤放大器设置完成后，纠偏显示数值约为8000，缓慢移动纠偏光束经过极片边缘，数值缓慢线性变大或变小，无突变情况（如突然突然变化差值大，则纠偏光纤放大器方向设置错误，需要修改放大器上设置）。
2、通过操作面板选择1#纠偏或2#纠偏（8025项目1#纠偏为过程纠偏，2#纠偏为前纠偏），按界面的手动将模式切换成手动模式。
3、按左右方向键移动纠偏框架，确认电机正常运行（点击向左箭头，纠偏辊左移，点击向右箭头，纠偏辊右移）。
如果发现无法移动框架，请检查电机电缆是否正常连接。
如仍无动作，请尝试重新断电重启系统。
4、操作面板按键切换成伺服回中模式，使纠偏框架将回到中心位置。
如跑到一端，则修改伺服回中极性。
如果伺服对中后，纠偏辊筒与墙板不是完全垂直，即是纠偏辊筒与其他辊筒不平行所致，可通过调节伺服对中模式下的偏置滑块位置使纠偏辊筒与墙板垂直，与其他辊筒平行。
注：用托表检测纠偏辊水平面与大板平面的垂直度，在点击纠偏辊回中模式下，如纠偏辊外部左偏，则点击向右箭头，点击后显示数值大于50%，纠偏辊右偏则相反5、校正纠偏辊垂直度时，需要先把控制选项中点动纠偏移动功能开启，校正垂直后关闭该功能，防止误按。
6、纠偏辊与大板平面垂直后，开始校正纠偏功能：①远程控制开启：开启远程控制后，触摸屏才可控制纠偏动作②控制选项的ASC功能设置与开启ASC状态：前纠偏用内纠偏，则ASC-S2必须点亮，其余可关闭。
③数字输入配置设置：④点击开启触摸屏上纠偏仪校正控制键，对纠偏传感器校准（不遮挡时20mA,全部遮挡时7.3mA）⑤纠偏增益自动校正，在触摸屏上纠偏仪校正控制键开启的情况下，移动纠偏感应器，直到主页面显示的值为50%或触摸屏上纠偏控制页面的差值为0后，再点击增益自动校准，校正完成后保存且把触摸屏上纠偏仪校正控制键关闭。
⑥开启触摸屏上纠偏功能控制键（纠偏数显页面），再移动纠偏感应器，检测校正效果（纠偏组件有移动且速度均匀）。
美塞斯FIFE纠偏系统介绍(纠偏控制器)
美塞斯FIFE纠偏系统介绍(纠偏控制器)————————————————————————————————作者：————————————————————————————————日期：美塞斯FIFE纠偏系统介绍控制器纠偏控制器(MC16)型号为4008301898的FIFE产品平滑而高效的卷材生产始于正确的纠偏控制系统。
FIFE®为您提供一系列的自动控制系统，使您获得精密而可靠的纠偏性能、以及将来升级您生产线的灵活性。
卷材纠偏控制器FIFE卷材纠偏控制器功能强大、安装简单、操作方便，具有极高的动态响应水平以提高纠偏精度并减少浪费。
D-MAXTM 系列卷材纠偏系统●一个由功能强大、模块化的组件构成的完整系统，用以提高效率和卷半质量●模块化设计理念，可以作为预接线控制器系统或者多功能组件中的独立功能模块使用●控制器外观朴实，能够提供最高水平的纠偏精度，选用功能强大，例如高速联网和远程系统监控功能●图形化的操作界面，简明易发的操作语言，可以使您的安装我操作变得简单POLARIS TM卷材纠偏控制器●精密的卷材纠偏控制器，安装和操作都很简单● 5.67”x5.67”x4.06”(144mm x 144mm x 103mm)的小巧箱体，容易嵌入机器的控制面板中●直观而友好的操作界面能够减小两批产品转换中的停工时间●高动态响应性能，确保恒定，优质的卷装CDP-01 卷材纠偏控制器●具有高品质的动态响应性能，能够驱动单个、两个或者三个纠偏器同时使用●内置信号放大器，专门用于红外感应器在检测透明卷材时将信号放大，提高检测精度●不需要PLC也可以同时控制多达3套纠偏系统网络通讯可选的串行总线通讯协议转换器，使您可以通过现有的ControlNet,DeviceNet,InterBus,Profibus,Modbus/TCP Ethernet,或Ethernet IP获得纠偏数据。
动力装置不管您选用什么样的控制系统，FIFE动力装置都具有足够的灵活性来满足任何卷材和载荷方面的要求。
介绍Fife纠偏系统简介(MC17) (1)
Tidland电子分切刀-精确分切，为您解忧
业界第一把全电子分切刀，提供叠刀和侧向力的全面控制。
美塞斯400 830 1898 MC17
减少设置时间，提高整体安全性和具备更大的可预设的下刀跨度---这些只是您所期待的Tidland电子分切刀的几个特点而已。
业界第一把全电子分切刀，提供了叠刀和侧向力的全面控制。
更精确的设置意味着更少的刀片磨损和停机时间。
此外，易于使用的电子式操作消除了灰尘和污垢，减少安装时间，提高整体安全性。
主要功能:
业界第一把全电子分切刀，准确性和稳定性高
全电子叠刀和侧向力控制
适当的设置可降低刀片磨损，降低运作成本和减少停机时间
具备简单直观的图形用户界面
规格:
Class II 电子分切刀
最小分切宽度最大设计速率*刀片直径电气要求
自动校准精度
50.8 mm (2 inches) 1,676 mpm
(5,500 fpm)
150 mm (5.90 inches) 24 VDC
+/- 0.5 lbs side force
+/- 0.003 inch down stroke
当你滴上血的那一刻，你的人生将不在平凡，你将载着我的灵魂完成我的任务，我的复仇之魂已。
纠偏、纠偏系统
纠偏（Guiding）
（型号美塞斯MC01Fife纠偏系统纠偏400/830/1898）
基本解释
[rectify a deviation] 改正偏向或偏差
主要应用于钢铁、瓦楞纸、纺织、印刷、标签、贴标、造纸、塑料薄膜、建筑材料、线缆、橡胶、轮胎等行业的卷材生产制造技术。
卷材纠偏是指制造商所生产的卷材在喷涂、印刷、冲切、层合、分切或者其它卷材卷绕过程中，始终要保持卷材侧面整齐一致而采取的技术操作。
因为卷材边缘一旦没有对齐就会引起后续的工步出错，导致材料浪费或停工调整。
所以，在处理加工卷材的时候，需要对偏移的卷材进行及时的纠偏操作，这个过程称之为纠偏。
现代意义的纠偏涉及极广，在包装，印刷，标签，建筑材料，纸浆，生活用纸，塑料，成衣，线缆，金属加工，无纺布，瓦楞纸加工等行业都
制造者，此行业的行程标示中国工业包装的进步和突破，达到节能环保的理念。
据不完全统计，使用纠偏系统可节约材料百分之十到百分之二十左右。
节能减排，工业纠偏功不可没。
扩展
1.LPC(Line-edge Position Control)对线对边追踪装置是利用精确光电检知，来控制使卷材随时
能修正保持在整齐正确之位置上，亦称为纠偏。
它广泛的应用于各式产业机械中，能提升品质、降低损耗并减少人力，是产业自动化的幕后功臣。

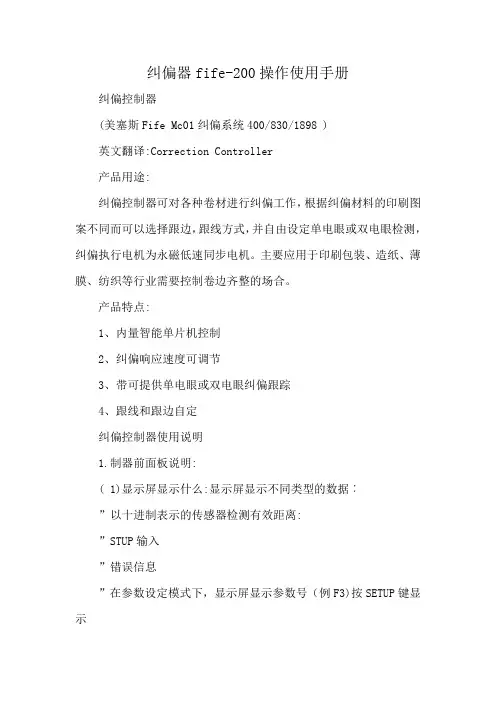

纠偏器fife-200操作使用手册
纠偏器fife-200操作使用手册纠偏控制器(美塞斯Fife Mc01纠偏系统400/830/1898 )英文翻译:Correction Controller产品用途:纠偏控制器可对各种卷材进行纠偏工作，根据纠偏材料的印刷图案不同而可以选择跟边，跟线方式，并自由设定单电眼或双电眼检测，纠偏执行电机为永磁低速同步电机。
主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。
产品特点:1、内量智能单片机控制2、纠偏响应速度可调节3、带可提供单电眼或双电眼纠偏跟踪4、跟线和跟边自定纠偏控制器使用说明1.制器前面板说明:( 1)显示屏显示什么:显示屏显示不同类型的数据︰”以十进制表示的传感器检测有效距离:”STUP输入”错误信息”在参数设定模式下，显示屏显示参数号（例F3)按SETUP键显示此参数的设定值。
(2）条形显示管:显示马达位置。
在进入参数设定模式时，显示一连续从底部到顶部不断移动的光标。
(3）如何进入和退出功能设定:在 MAN戟AUTQ模式下均可按ENTER+RIGH键进入参数设定模式。
按RIGHT或LEFT键可选择不同的参数。
退出参数设定模式同时按ENTER+LEF键或选择参数F60.关于参数的设定模式下如何操作参阅参数设定。
(4）在MAN模式下如何进行纠偏（相应的MAN指示灯亮）【1】在手动模式下纠偏按MAN键进入手动控制模式（通常它是用来中断纠偏调整)。
MAN 键的功能也可通过外部控制(详细信息参阅参数设定F42) 【2】驱动中心同时按SETUP+S.键，驱动器定位在行程的中心位置（当限位开关位置改变时数码管显示的数值将超出干80，此时应按照参数F21进行设定。
【3】手动驱动器定位:按LEFT和 RIGHT键使驱动器定位在目标点上，同时按SETUP+LEFT或RIGHT键时可连续移动。
【4】驱动位置显示按SETUP键显示驱动器相对参考点的位置，显示值单位是mm,0表示行程的中心位置。
MAXECSS(美塞斯)~FIFE纠偏系统尽在掌握之中MC02
MAXECSS(美塞斯)~FIFE纠偏系统—让你的产品更加完美 MC02Fife纠偏系统是不断设计和研制出的真正创新的纠偏系统。
技术力量的雄厚，装备设备的齐全，并且拥有经验丰富的销售团队，都能为您提供最佳的纠偏系统解决方案，从而让您的产品的“美”纵情绽放。
想了解更多，请咨询美塞斯：400 830 1898美塞斯产品家族非常欢迎您浏览我们的产品信息！在卷材处理工业领域，美塞斯国际集团可为您提供最为广泛的卷材处理产品及部件，如果您没能及时找到您所需要的产品，请第一时间告诉我们，我们经验丰富的销售团队将每天24小时、每周7天、每年365天全方位为您服务。
您知道美塞斯国际集团的产品线都有哪些产品吗？您知道我们可以为您的生产应用提供哪些解决方案吗？请您在下面的图表中找到您所需要的产品吧！ GO>>切系统解决方案不仅可以满足您现有的需求，而且还为您分切设备日后的升级留下空间，满足您的每一个需求。
50多年的卷取经验，我们为您提供种类繁多、结实耐用要产品：FIF 偏控器，FIF 偏传器，FIF 偏驱器，FIF 动式筒支架，MAG 张力制器MAG 张力感器MAG 离合和制器，TID 分切刀，TID机械连锁切刀TID电子位分系统TID气涨轴大利金印版印机，口机张力控制分切&卷取分切从单个刀架到全自动分切系统，我们提供创作。
监控制先进的张力控制和显示器，专为提供精确张力和扭矩控制设计，适合所有TIDLAND高性能分切刀为您提供一流的卷材分切质量，适用于轻型改装乃至重型工厂等各种肥分切生产场合。
有三种规格（I型、II型、III型），可以剪切，压切或者割切几乎所有材料。
TIDLAND分切刀还有一个独特的可180度反转安装的刀架，可以充分利用底刀轮的两面。
TIDLAND分切刀独特的防尘设计，几乎免维护，提高生产效率。
勒口机是中国最早引进韩国生产的全自动书籍勒口机的专业公司，从2001年开始在国内生产DW-460B型全自动勒口机， 2005年起生产LA-300新型全自动书籍勒口机，代理韩国原产与胶钉线连机的NEW DW-430勒口机，质量可靠，服务便捷，得到用户广泛好评。
FIFE纠偏方案样本
CDP-01 卷材纠偏控制器
● 具 有 高 品 质 的 动 态 响 应 性 能 ，能 够 驱 动 单 个 、两 个 或 者 三 个纠偏器同时使用
● 内 置 信 号 放 大 器 ，专 门 用 于 红 外 感 应 器 在 检 测 透 明 卷 材 时 将 信 号 放 大 ，提 高 检 测 精 度
● 不需要PLC 也可以同时控制多达 3 套纠偏系统
红外光感应器
● 适用于跟边或者对中纠偏感应器 ● 功 能 强 大 ，广 泛 适 用 于 不 透 明 材 料 ● 同样适用于不透明度低达10% 的材料 ● 适用于大多数生产线的最佳成本解决方案 ● 感 应 器 的 比 例 波 段 范 围 从 0 . 2 ”- 6 . 3 ”( 5 . 0 8 m m - 1 6 0 . 0 2
影响
本安感应器
● 适用于恶劣环境下的跟 边纠来自或者对中纠偏● 全面防爆认证合格，适 合使用于1类1区，C和 D 组易爆环境
● 通过UL, cUL和 CENELEC 权威认证，通行 使用于欧洲及北美地区
SE-31-IS 本安感应器
请使用第13页上感应器选用表来选择最适合您需要 的感应器.
一整套宽波段感应器来适应卷材宽度或者材质的变化
无论您是生产薄的胶片还是厚的钢板，也无论您的 卷材是宽还是窄，FIFE®都能够为您提供最佳的纠偏系统 解决方案，去确实提高您的产品生产力。
应用专家
我们在全球范围内拥有最为广泛的客户群体，凭借着 与他们的密切合作，我们在卷材纠偏领域所积累的技术经 验是无人能及的。经过我们高度专业化培训的客服代表和 现场销售工程师将与您紧密地一起工作，找出最适合您生 产线使用的纠偏方案。
机电式感应器导轨
Pro-Trac 100型 适用于跟边或者对中纠偏 ● 低成本且配备齐全的自动导轨 ● 显 示 面 板 与 电 动 机 控 制 器 组 合 在 一 起 ，安 装 简 单
