光电鼠标原理
光电鼠标器是通过红外线或激光检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的光标箭头的移动的一种硬件设备。
光电鼠标的光电传感器取代了传统的滚球。
这类传感器需要与特制的、带有条纹或点状图案的垫板配合使用
光电鼠标的工作原理
光电鼠标与机械式鼠标最大的不同之处在于其定位方式不同。
光电鼠标的工作原理是：在光电鼠标内部有一个发光二极管，通过该发光二极管发出的光线，照亮光电鼠标底部表面（这就是为什么鼠标底部总会发光的原因）。
然后将光电鼠标底部表面反射回的一部分光线，经过一组光学透镜，传输到一个光感应器件（微成像器）内成像。
这样，当光电鼠标移动时，其移动轨迹便会被记录为一组高速拍摄的连贯图像。
最后利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。
光电鼠标通常由以下部分组成：光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。
下面分别进行介绍：
光学感应器
光学感应器是光电鼠标的核心，目前能够生产光学感应器的厂家只有安捷伦、微软和罗技三家公司。
其中，安捷伦公司的光学感应器使用十分广泛，除了微软的全部和罗技的部分光电鼠标之外，其他的光电鼠标基本上都采用了安捷伦公司的光学感应器。
光电鼠标的控制芯片
控制芯片负责协调光电鼠标中各元器件的工作，并与外部电路进行沟通（桥接）及各种信号的传送和收取。
我们可以将其理解成是光电鼠标中的“管家婆”。
这里有一个非常重要的概念大家应该知道，就是dpi对鼠标定位的影响。
dpi是它用来衡量鼠标每移动一英寸所能检测出的点数，dpi越小，用来定位的点数就越少，定位精度就低；dpi越大，用来定位点数就多，定位精度就高。
通常情况下，传统机械式鼠标的扫描精度都在200dpi以下，而光电鼠标则能达到400甚至800dpi，这就是为什么光电鼠标在定位精度上能够轻松超过机械式鼠标的主要原因。
光学透镜组件
光学透镜组件被放在光电鼠标的底部位置，从图5中可以清楚地看到，光学透镜组件由一个棱光镜和一个圆形透镜组成。
其中，棱光镜负责将发光二极管发出的光线传送至鼠标的底部，并予以照亮。
圆形透镜则相当于一台摄像机的镜头，这个镜头负责将已经被照亮的鼠标底部图像传送至光学感应器底部的小孔中。
通过观看光电鼠标的背面外壳，我们可以看出圆形透镜很像一个摄像头通过试验，笔者得出结论：不管是阻断棱光镜还是圆形透镜的光路，均会立即导致光电鼠标“失明”。
其结果就是光电鼠标无法进行定位，由此可见光学透镜组件的重要性。
发光二极管
光学感应器要对缺少光线的鼠标底部进行连续的“摄像”，自然少不了“摄影灯”的支援。
否则，从鼠标底部摄到的图像将是一片黑暗，黑暗的图像无法进行比较，当然更无法进行光学定位了。
通常，光电鼠标采用的发光二极管（如图7）是红色的（也有部分是蓝色的），且是高亮的（为了获得足够的光照度）。
发光二极管发出的红色光线，一部分通过鼠标底部的光学透镜（即其中的棱镜）来照亮鼠标底部；另一部分则直接传到了光学感应器的正面。
用一句话概括来说，发光二极管的作用就是产生光电鼠标工作时所需要的光源。
轻触式按键
没有按键的鼠标是不敢想象的，因而再普通的光电鼠标上至少也会有两个轻触式按键。
方正光电鼠标的PCB上共焊有三个轻触式按键（图8）。
除了左键、右键之外，中键被赋给了翻页滚轮。
高级的鼠标通常带有X、Y两个翻页滚轮，而大多数光电鼠标还是像这个方正光电鼠标一样，仅带了一个翻页滚轮。
翻页滚轮上、下滚动时，会使正在观看的“文档”或“网页”上下滚动。
而当滚轮按下时，则会使PCB上的“中键”产生作用。
注意：“中键”产生的动作，可由用户根据自己的需要进行定义。
当我们卸下翻页滚轮之后，可以看到滚轮位置上，“藏”有一对光电“发射/接收”装置。
“滚轮”上带有栅格，由于栅格能够间隔的“阻断”这对光电“发射/接收”装置的光路，这样便能产生翻页脉冲信号，此脉冲信号经过控制芯片传送给Windows 操作系统，便可以产生翻页动作了。
除了以上这些，光电鼠标还包括些什么呢？它还包括连接线、PS/2或USB接口、外壳等。
由于这几个部分与机械式鼠标没有多大分别，因此，这里就不再说明了！参考资料：/00/00/89/22/
光电鼠标的工作原理是：
在光电鼠标内部有一个发光二极管，二极管发光照亮鼠标底部的表面（这也就是为什么鼠标
底部总会冒出红光的原因）。
同时表面会反射回一部分光线，反射光通过一组光学透镜后，在一个微成像器内成像。
当鼠标移动的时候，移动轨迹便会被记录为一组高速拍摄的连贯图象，而经过鼠标内部有一块专用的图象分析芯片（DSP），对移动轨迹上摄取的一系列图象进行分析处理，通过对这些图象上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位
光电鼠标的工作原理是：
在光电鼠标内部有一个发光二极管，二极管发光照亮鼠标底部的表面（这也就是为什么鼠标底部总会冒出红光的原因）。
同时表面会反射回一部分光线，反射光通过一组光学透镜后，在一个微成像器内成像。
当鼠标移动的时候，移动轨迹便会被记录为一组高速拍摄的连贯图象，而经过鼠标内部有一块专用的图象分析芯片（DSP），对移动轨迹上摄取的一系列图象进行分析处理，通过对这些图象上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。
光电鼠标工作原理
光电鼠标工作原理
光电鼠标是一种常见的电脑鼠标类型，其工作原理基于光电传感器技术。
光电鼠标内置了一个小型摄像头，通常位于鼠标底部。
当我们使用光电鼠标时，底部的摄像头会捕捉到桌面或鼠标垫上的图案。
光电传感器会对图案进行分析，并根据图案的移动情况来计算鼠标的相对位移。
具体来说，光电传感器会连续拍摄图案，然后将图像传输到电脑中。
计算机会分析连续的图像，并根据图像中的移动信息来确定鼠标的移动方向和速度。
在处理图像时，光电鼠标使用了一种叫做“像素差分”的方法。
这个方法通过比较连续图像中相邻像素的亮度差异来检测鼠标的移动。
当我们移动鼠标时，鼠标底部的图案会发生变化，其中某些像素的亮度会有所不同。
光电传感器会检测到这些亮度差异，并将其转化为鼠标的相对位移。
通过持续对图像进行采集和分析，光电鼠标能够实时精确地跟踪鼠标的移动轨迹。
而光电传感器的灵敏度和分辨率决定了鼠标的精度和反应速度。
需要注意的是，光电鼠标对于工作表面的要求较高。
它通常需要在光滑、均匀、非反射的表面上使用，以确保传感器能够准
确地捕捉到图案的变化。
总结起来，光电鼠标的工作原理主要是基于底部摄像头对工作表面图案的连续采集和分析，通过像素差分等技术来计算鼠标的相对位移，从而实现对鼠标移动的跟踪和控制。
鼠标的工作原理
鼠标的工作原理鼠标被广泛应用于我们的电脑和其他计算设备中，它是我们操作电脑界面和进行各种任务的重要工具之一。
但是，你是否想过鼠标是如何工作的呢？本文将介绍鼠标的工作原理，帮助你更深入地了解这一常见的计算机配件。
一、激光鼠标的工作原理激光鼠标是现代计算机中最常见的鼠标类型之一。
它通过激光技术来检测和跟踪鼠标的移动，准确地将我们的操作传递给计算机。
激光鼠标内部有一个激光二极管，当我们移动鼠标时，激光束会穿透鼠标底部的透明窗口，并照射到我们使用鼠标的表面上。
然后，鼠标底部的感光器会接收到激光反射的光线，并将其转化为电信号。
二、光电鼠标的工作原理光电鼠标是另一种常见的鼠标类型，它使用红色光电传感器来跟踪鼠标的移动。
在光电鼠标中，红色光电传感器位于鼠标底部的中央，向下照射红色光线。
当我们移动鼠标时，光电传感器接收到光线的反射，然后将反射信号转化为电信号。
三、机械鼠标的工作原理虽然现代计算机中已经很少见到机械鼠标，但它是鼠标发展的基础，对于理解鼠标的工作原理仍然有一定的重要性。
机械鼠标内部有一个旋转的球体，鼠标底部有两个感应器用于检测球体的旋转。
当我们移动鼠标时，球体会带动感应器的旋转，感应器会将旋转转化为电信号，并传递给计算机。
总结：总结来说，鼠标的工作原理可以归结为通过各种不同的传感器（激光、光电或机械）来检测鼠标的移动，并将其转化为电信号，然后传递给计算机。
当我们在计算机上移动鼠标时，计算机界面上的光标也会跟随我们的操作移动。
通过了解鼠标的工作原理，我们可以更好地理解它的作用和功能，并且在使用时更加得心应手。
鼠标的不断进化和创新，使得我们的计算操作更加高效和便捷。
在未来，鼠标可能会继续演变，但无论如何，它仍然是我们在进行计算任务时不可或缺的工具之一。

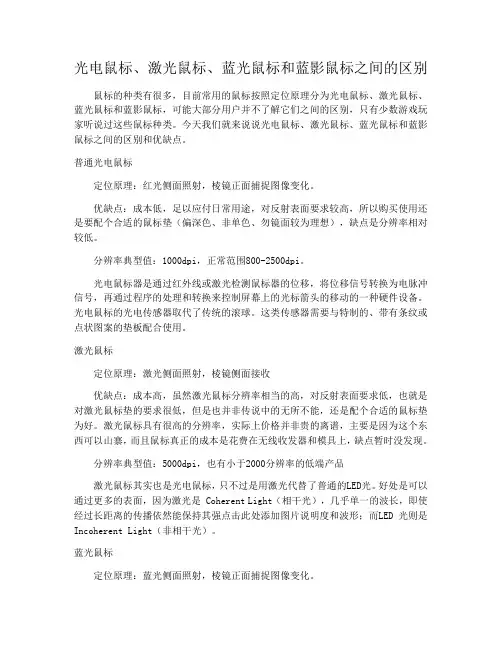

光电鼠标、激光鼠标、蓝光鼠标和蓝影鼠标之间的区别
光电鼠标、激光鼠标、蓝光鼠标和蓝影鼠标之间的区别鼠标的种类有很多，目前常用的鼠标按照定位原理分为光电鼠标、激光鼠标、蓝光鼠标和蓝影鼠标，可能大部分用户并不了解它们之间的区别，只有少数游戏玩家听说过这些鼠标种类。
今天我们就来说说光电鼠标、激光鼠标、蓝光鼠标和蓝影鼠标之间的区别和优缺点。
普通光电鼠标定位原理：红光侧面照射，棱镜正面捕捉图像变化。
优缺点：成本低，足以应付日常用途，对反射表面要求较高，所以购买使用还是要配个合适的鼠标垫（偏深色、非单色、勿镜面较为理想），缺点是分辨率相对较低。
分辨率典型值：1000dpi，正常范围800-2500dpi。
光电鼠标器是通过红外线或激光检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的光标箭头的移动的一种硬件设备。
光电鼠标的光电传感器取代了传统的滚球。
这类传感器需要与特制的、带有条纹或点状图案的垫板配合使用。
激光鼠标定位原理：激光侧面照射，棱镜侧面接收优缺点：成本高，虽然激光鼠标分辨率相当的高，对反射表面要求低，也就是对激光鼠标垫的要求很低，但是也并非传说中的无所不能，还是配个合适的鼠标垫为好。
激光鼠标具有很高的分辨率，实际上价格并非贵的离谱，主要是因为这个东西可以山寨，而且鼠标真正的成本是花费在无线收发器和模具上，缺点暂时没发现。
分辨率典型值：5000dpi，也有小于2000分辨率的低端产品激光鼠标其实也是光电鼠标，只不过是用激光代替了普通的LED光。
好处是可以通过更多的表面，因为激光是 Coherent Light（相干光），几乎单一的波长，即使经过长距离的传播依然能保持其强点击此处添加图片说明度和波形；而LED 光则是Incoherent Light（非相干光）。
蓝光鼠标定位原理：蓝光侧面照射，棱镜正面捕捉图像变化。
优缺点：成本低，日常用途，蓝光鼠标看起来比较醒目，实际上个人感觉LED 蓝色对眼睛并不友好，反而没红色更耐看一些，蓝光鼠标对反射表面的适应性比传统的红色似乎要好一些，但并不明显。
光电鼠标滚轮原理
光电鼠标滚轮原理
光电鼠标滚轮是一种常见的鼠标操作部件，它通过使用光电技术来实现滚动功能。
光电鼠标滚轮通常由一个旋转的轮盘和光电传感器组成。
轮盘通常分成几个小齿轮，在滚动时可以转动。
当用户使用鼠标滚轮向上或向下滚动时，轮盘会相应地顺时针或逆时针转动。
转动的角度和方向将传递给光电传感器。
光电传感器是用于检测轮盘转动的装置。
它通常由一对发射器和接收器组成。
发射器会发射一束红外线或激光光线，而接收器则用来接收反射回来的光线。
当轮盘旋转时，封装在轮盘上的齿轮会阻挡或透过发射器发出的光线。
这样一来，光线反射的数量和位置就会不同。
接收器会根据接收到的光线来计算轮盘的旋转距离和方向。
通过这种方式，光电鼠标滚轮能够快速准确地感知到鼠标滚轮的操作，并将其传递给计算机系统。
用户可以利用滚轮在网页、文档和其他应用程序中进行垂直滚动，提高使用效率。
光电鼠标滚轮因其简单可靠的工作原理而被广泛应用于各种类型的鼠标设备中。
光电鼠标原理
光电鼠标原理光电鼠标是一种常见的计算机输入设备，它使用光电传感器来探测鼠标在桌面上的移动，从而将移动转换为计算机屏幕上的光标移动。
光电鼠标原理是基于光电传感器的工作原理，下面我们来详细了解一下光电鼠标的工作原理。
光电鼠标的工作原理主要分为两个部分，光源和传感器。
光源通常是红色的发光二极管（LED），它会发出一束光束，这束光会照射在桌面上。
当鼠标移动时，光束也会随之移动。
传感器则是用来检测光束的位置变化的装置，它通常是一种叫做光电二极管的器件。
当光束照射在桌面上时，如果桌面是平整的，光束会直接反射回传感器。
而如果鼠标移动，桌面的颗粒会使光束发生散射，不会完全反射回传感器。
这时，传感器就会检测到光束的位置发生了变化。
通过检测光束位置的变化，鼠标就能够确定自己的移动方向和速度。
光电鼠标的工作原理简单而又高效。
它不需要鼠标垫，可以在各种表面上工作，而且精度高、响应快。
这使得光电鼠标成为了目前最为常见的鼠标类型之一。
除了基本的工作原理外，光电鼠标还有一些其他特点。
比如，一些高端的光电鼠标还配备了激光传感器，它们能够在更多种表面上工作，并且精度更高。
同时，一些光电鼠标也配备了多个按键和滚轮，使得用户在使用时更加方便。
总的来说，光电鼠标是一种高效、便捷的计算机输入设备，它的工作原理简单而又可靠。
通过对光电鼠标工作原理的了解，我们可以更好地使用和维护这一设备，提高我们的工作效率和使用体验。
希望本文对你了解光电鼠标的工作原理有所帮助。
如果你有任何问题或者想要了解更多信息，欢迎随时与我们联系。
感谢阅读！。
usb光电鼠标的工作原理
usb光电鼠标的工作原理2011-05-2406:14来源:互联网作者:电路图点击:25收藏usb光电鼠标的工作原理光电鼠标与机械式鼠标最大的不同之处在于其定位方式不同。
光电鼠标的工作原理是：在光电鼠标内部有一个发光二极管，通过该发光二极管发出的光线，照亮光电鼠标底部表面（这就是为什么鼠标底部总会发光的原因）。
然后将光电鼠标底部表面反射回的一部分光线，经过一组光学透镜，传输到一个光感应器件（微成像器）内成像。
这样，当光电鼠标移动时，其移动轨迹便会被记录为一组高速拍摄的连贯图像。
最后利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。
光电鼠标通常由以下部分组成：光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。
下面分别进行介绍：光学感应器光学感应器是光电鼠标的核心，目前能够生产光学感应器的厂家只有安捷伦、微软和罗技三家公司。
其中，安捷伦公司的光学感应器使用十分广泛，除了微软的全部和罗技的部分光电鼠标之外，其他的光电鼠标基本上都采用了安捷伦公司的光学感应器。
图1光电鼠标内部的光学感应器安捷伦公司的光学感应器主要由CMOS感光块（低档摄像头上采用的感光元件）和DSP组成。
CMOS 感光块负责采集、接收由鼠标底部光学透镜传递过来的光线（并同步成像），然后CMOS感光块会将一帧帧生成的图像交由其内部的DSP进行运算和比较，通过图像的比较，便可实现鼠标所在位置的定位工作图2光学感应器内部的组成方式图1是方正光电鼠内部的光学感应器，它采用的是安捷伦公司的H2000-A0214光学感应元件，其芯片内部的组成方式可参见图2。
图3是H2000-A0214光学感应器的背面，从图中我们可以看到，芯片上有一个小孔，这个小孔用来接收由鼠部底部的光学透镜传送过来的图像。
光电鼠标原理 电路图
光电鼠标原理电路图光电鼠标是一种基于光电传感器原理工作的鼠标设备。
它使用红外光或者激光来感知鼠标在平面上的运动。
以下是光电鼠标的工作原理和电路图。
工作原理：1. 光电传感器：光电鼠标使用光电传感器来感知鼠标在平面上的运动。
光电传感器包含一个发光二极管（LED）和一个光电二极管。
LED发出红外光或激光束，射向平面表面。
当光束射到平面上的纹理或边缘时，会因反射或散射而发生改变。
2. 光电二极管：光电二极管在光束射到平面上的特定位置时，可以感知到光的变化。
光电二极管会将感知到的光信号转化为电信号。
3. 运动检测：光电鼠标会通过感知光电传感器的输出信号来检测鼠标在平面上的运动。
当鼠标移动时，感知到的光信号会发生变化，进而能够计算出鼠标的运动方向和速度。
4. 数据传输：光电鼠标将检测到的运动信息通过连接线传输到计算机。
计算机根据传输的信息来控制光标在屏幕上的移动。
电路图：（以下是一种基本的光电鼠标电路图示意图，实际电路可能会有所不同）+5V│┌─┼───┐LED1───┤ ├──────┬─→ GND│ │┌─┼───┐Key1───┤ ├──────┤│ │C1────────┘ └──────┤OPAMP1│ │R1│┼─────── OUT注：图中的元件：- LED1: 发光二极管- Key1: 光电二极管- C1: 用于滤波的电容- OPAMP1: 运算放大器- R1: 电阻- OUT: 输出信号总结：光电鼠标利用光电传感器来感知鼠标在平面上的运动，在电路图中使用了发光二极管、光电二极管以及其他相关元件。
这些元件配合在一起，实现了鼠标运动的检测和数据传输。
电子鼠标工作原理
电子鼠标工作原理电子鼠标是一种常见的输入设备，广泛应用于个人电脑、笔记本电脑等设备中，为用户提供便捷的操作方式。
本文将介绍电子鼠标的工作原理，并阐述其背后的技术原理与实现方式。
一、光电传感技术电子鼠标的工作原理主要基于光电传感技术。
电子鼠标底部装有一个光电传感器，它通过对周围环境中可见光的感知，实现对鼠标移动的追踪与定位。
一般而言，光电传感器采用光电二极管及其配套电路实现。
光电二极管通过发射与接收光信号的功能，实现对鼠标下方表面的扫描。
当鼠标移动时，光电二极管感应到鼠标底面所反射出的红色光线，并将其转化为电信号传送给鼠标的主控芯片。
通过计算光信号的变化，主控芯片能够判断鼠标的移动轨迹和速度。
二、运动检测与信号处理鼠标底部通常设有一个或多个滚轮和一个光学传感器。
当用户将鼠标在平面上移动时，滚轮和传感器将捕捉到鼠标的运动信息，并将其转化为电信号，传送至主控芯片进行处理。
滚轮通常用于实现鼠标的上下滚动功能。
它通过感应用户的手指滚动动作，将相应的旋转运动转化为电信号。
主控芯片通过解读这一信号，实现对滚轮的控制，并在屏幕上实现滚动操作。
光学传感器则用于追踪鼠标的具体位置和速度。
传感器通过感知鼠标底面的红色光线反射情况，将其转化为电信号传送给主控芯片。
主控芯片通过计算光信号的变化来确定鼠标的移动轨迹和速度，并将相应的指令传给计算机系统。
三、指针控制与功能增强主控芯片根据光电传感器和其他硬件组件提供的信息，实现对光标的控制。
它会根据用户的鼠标移动操作，将光标在屏幕上的位置相应调整。
用户通过鼠标的移动和点击操作，可以方便地在计算机系统中进行选择、拖拽、拉伸等相关操作。
为了满足用户对鼠标的不同需求，电子鼠标通常还具有一些功能增强特性。
例如，一些高级鼠标具备多个可编程按键，用户可根据需求将常用操作指令绑定在这些按键上，从而实现一键快捷操作。
此外，一些鼠标还具备调节 DPI（点每英寸）的功能，用户可以根据需要调整鼠标的灵敏度。
光电鼠标的原理
光电鼠标的原理
一、光电鼠标原理
光电鼠标是一种通过分析光图像技术来实现计算机指令输入的
输入设备，其本质原理是利用光电传感器捕捉光信号来检测光栅纹理，从而准确检测光线的投影位置，并计算出光栅纹理中每列每行的像素数以及相对位置，进而得出光栅纹理的移动距离。
二、光电鼠标的工作原理
光电鼠标的工作原理主要有以下几点：
1、光电鼠标具有一个光学模组，它负责将移动的光栅纹理投
射到一张光电传感器的棋盘上，棋盘上有一些小空白区域，也有一些空白像素，当光栅纹理移动时，光学模组会迅速扫描所有黑空白区域，每个空白区域所投射的光量都会有所变化。
2、光电鼠标的主控芯片能够根据棋盘上所投射的光量，逐行
扫描，经过算法，最终扫描出一个投射位置，并计算出光栅纹理移动的距离。
3、光电鼠标的光学模组能够捕捉到投射的光线，当光线移动时，光学模组就会变换投射位置，而主控芯片能够依据投射位置恢复出光栅纹理的移动距离，并在计算机系统中发出信号，实现计算机操作指令。
三、光电鼠标的优点
（1）光电鼠标采用的光电传感器较精密，操作灵敏，精度高，
提高了操作速度。
（2）光电鼠标配有一个精密的按键机构，按键数量多，使用灵活，可以扩展特殊功能；
（3）光电鼠标支持多种计算机操作系统，使用范围广。
以上就是光电鼠标的原理及工作原理以及优点，希望能够对你有所帮助。
光机鼠标的工作原理及光电效应的应用
光电效应
光电效应是物 理学中一个重要 而神奇的现象， 在光的照射下， 某些物质内部的 电子会被光子激 发出来而形成电 流，即光生电 。
光电效应的应用
微光夜视仪是据光电效应的物理学原理 制作而成的。光子进入夜视仪后打在金属板上， 产生光电子。这些电子又通过一个安放在光屏前 的薄盘片，盘片上有数百万个微通道（即数百万 个像素），电子进入微通道后实现电子倍增，最 后投射到荧光屏上成像。
光机鼠标的工作原理
光机式鼠标是光电和机械 相结合的鼠标，它的原理是紧 贴着滚动橡胶球有两个互相垂 直的传动轴，轴上有一个光栅 轮，光栅轮的两边对应着有发 光二极管和光敏三极管。当鼠 标移动时，橡胶球带动两个传 动轴旋转，而这时光栅轮也在 旋转，光敏三极管在接收发光 二极管发出的光时被光栅轮间 断地阻挡，从而产生脉冲信号， 通过鼠标内部的芯片处理之后 被CPU接受
