三相异步电动机的正反转控制原理分析
点 1、元件安装工艺 安装牢固、排列整齐、位置应整齐、匀称。 2、布线工艺 走线集中、减少架空和交叉，做到横平、竖直、 转弯成直角。 3、接线工艺 A、每个接头最多只能接两根线 B、接点要牢靠，不得压绝缘层、不反圈，不漏 铜过长 C、电机和按钮等金属外壳必须可靠接地
安装工艺要求
难
FU1 U12 V12 W1
2
U11
FU2
U
1
V11 W11 FR
1
SB
3
自锁 触头
KM1
KM1 U13
▽
V13
W1
3
KM2 SB 1 KM2
SB2 KM1
KM
2
互锁 触头
FR
重 点
PE
பைடு நூலகம்
KM1 U V W
KM2
M 3～
实操步骤
1、准备工具和元件，并检查是否损坏。 2、根据原理图画出安装接线图，作为安装接 线的依据。 3、安装固定元件，按图接线。 4、自检。 5、通电试车。
如何实现电动机正反转？
只要将电源的任意两根连接线对调即可实现电 动机的正反转。
L1 L2 L3
L1 L2 L3
KM1
U V W 3~
KM2
U V W 3~
M
M
电动机正转
电动机反转
电动机的正反转控制
主电路
改变三相电源的任意两相相序，可以改变电动机的转向
L1----U L2----V
L1---W L2---V
L3----W
L3----U
电机正反转控制电路
• 电机正反转控制电路
如何保证KM1和KM2不同时得电？
当一个接触器得电 动作，通过其辅助常 闭触头使另一个接触 器不能得电动作，接 触器之间这种互相制 约的作用叫做接触器
联锁 触头
联锁 触头
联锁或互锁。
接触器连锁正反转控制线路 QF
L1 L2 L3
三相异步电动机正反转说课精选全文完整版
评主分电路内连容接
自我 小组 老师
评价 评价 评价
分数
自评
小组 评分
任务完成 完成课题任务、功正能反等转功能
25
操作规程 安全生产1 文明生产
方法步骤正确、自动锁作、准联确锁功能
5
符电的合路正操连确作接性规范、电人路员控设制备功安能全、劳保50品穿戴 10
遵守纪律、积极位合置作控、制工功位能整洁、工具整齐 10
创新能力
2 工具选择 操作流程 技术规范
3 安全文明 完成时间 自我检查4
5 三、评语
应用软件能力、保最护新电电器子整原定理图
接地
电路连接 工艺性
总连接分牢固可靠 二、实训过程记录
导线的裸露导体 30
安全要求
遵守安全规程
工作态度
遵守实训纪律
20
与同学的合作
学到的专业知识和技能
自我评了价解：的工作过程知识 组长评老价师：评语
五、教学过程
元件
检测
实训时所用到的低压电器实物选择与检测
交流接触器
热继电器
断路器
熔断器
按钮开关
接线端子排
三相异步电动机
三相异步电动机正反转控制线路
五、教学过程
绘图 标号
在电路原理图上标号并绘制布置接线图
电路原理图
布置接线图
三相异步电动机正反转控制线路
步骤
五、教学过程
实施
教师示范
教
学
做
教
一
体
化
三相异步电动机正反转控制线路
敬请各位专家批评 指正！
谢谢!
2024/11/11
三、小结
综合评价
四、作业
分析课本132页 习题2-2线路图并 填写实训报告
三相异步电动机按钮联锁正反转控制工作原理
三相异步电动机按钮联锁正反转控制工作原理三相异步电动机按钮联锁正反转控制是一种常见的电机控制方式，通常用于需要频繁正反转的场合，如输送机、提升机等设备。
按钮联锁控制是指通过按钮控制电机的正反转，并且在正向或反向运行时，另一方向的按钮不能起作用，以确保安全可靠的运行。
本文将从工作原理、控制电路、联锁逻辑和应用场景等方面对三相异步电动机按钮联锁控制进行详细介绍。
一、工作原理三相异步电动机是工业领域中常见的一种电动机类型，它通过三相交流电源产生旋转磁场，从而驱动负载旋转。
按钮联锁控制是通过按钮控制电机的正反转，同时通过联锁控制电路来防止误操作和保证运行的安全性。
其工作原理主要包括按钮控制、继电器控制和联锁控制三个部分。
1.按钮控制按钮控制是通过控制按钮来实现电机的正反转。
通常有正向按钮（或称前进按钮）和反向按钮（或称后退按钮）。
按下正向按钮，电机正向运行；按下反向按钮，电机反向运行。
在按钮未按下时，电机处于停止状态。
按钮控制是电机运行的基础。
2.继电器控制继电器是控制电机正反转的关键组件。
通过正向按钮和反向按钮控制对应的继电器的触点，从而实现电机的正反转。
继电器具有可靠的电气隔离和可控性，是控制电机正反转的重要部件。
3.联锁控制联锁控制是在按钮控制的基础上增加的安全控制功能。
其原理是通过联锁逻辑电路，使得在电机正向或反向运行的过程中，另一方向的按钮不能起作用，从而避免误操作和保证运行的安全性。
联锁控制是按钮控制的增强和完善。
二、控制电路三相异步电动机按钮联锁正反转控制的控制电路通常由按钮、继电器和联锁逻辑电路组成。
下面将对每个部分的功能和连接进行详细介绍。
1.按钮正向按钮和反向按钮是控制电机正反转的主要控制元件。
一般情况下，按钮通过脉冲信号触发继电器的动作，从而控制电机的正反转。
在按钮未按下时，电机处于停止状态。
2.继电器继电器是实现正反转控制的关键元件。
通过控制按钮的脉冲信号，继电器使得对应的触点在正向或反向按钮按下时闭合，从而实现电机的正反转。
三相异步电动机正反转控制原理
三相异步电动机正反转控制原理
三相异步电动机的正反转控制原理是通过改变电动机的相序来实现正反转。
具体原理如下：
1. 正转控制：当电动机需要正转时，需要将三相电源的相序按照正确的顺序给到电动机的三相绕组上。
通常情况下，三相电源的相序是ABC，其中A相为正相序，B相和C相为逆相序。
因此，正转控制可以通过将电动机的A相接到电源的A相，
B相接到电源的B相，C相接到电源的C相来实现。
2. 反转控制：当电动机需要反转时，需要将电动机的相序按照逆序给到电动机的三相绕组上。
即将电动机的A相接到电源
的C相，B相接到电源的B相，C相接到电源的A相。
需要注意的是，正反转控制的实现通常是通过接触器或电子开关等控制元件来实现的。
通过控制这些元件的通断状态，可以改变电动机的相序，从而实现正反转控制。

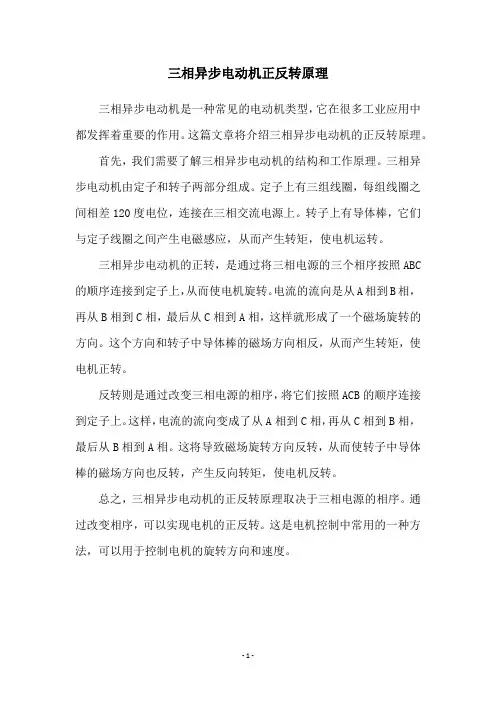

三相异步电动机正反转原理
三相异步电动机正反转原理
三相异步电动机是一种常见的电动机类型，它在很多工业应用中都发挥着重要的作用。
这篇文章将介绍三相异步电动机的正反转原理。
首先，我们需要了解三相异步电动机的结构和工作原理。
三相异步电动机由定子和转子两部分组成。
定子上有三组线圈，每组线圈之间相差120度电位，连接在三相交流电源上。
转子上有导体棒，它们与定子线圈之间产生电磁感应，从而产生转矩，使电机运转。
三相异步电动机的正转，是通过将三相电源的三个相序按照ABC 的顺序连接到定子上，从而使电机旋转。
电流的流向是从A相到B相，再从B相到C相，最后从C相到A相，这样就形成了一个磁场旋转的方向。
这个方向和转子中导体棒的磁场方向相反，从而产生转矩，使电机正转。
反转则是通过改变三相电源的相序，将它们按照ACB的顺序连接到定子上。
这样，电流的流向变成了从A相到C相，再从C相到B相，最后从B相到A相。
这将导致磁场旋转方向反转，从而使转子中导体棒的磁场方向也反转，产生反向转矩，使电机反转。
总之，三相异步电动机的正反转原理取决于三相电源的相序。
通过改变相序，可以实现电机的正反转。
这是电机控制中常用的一种方法，可以用于控制电机的旋转方向和速度。
- 1 -。

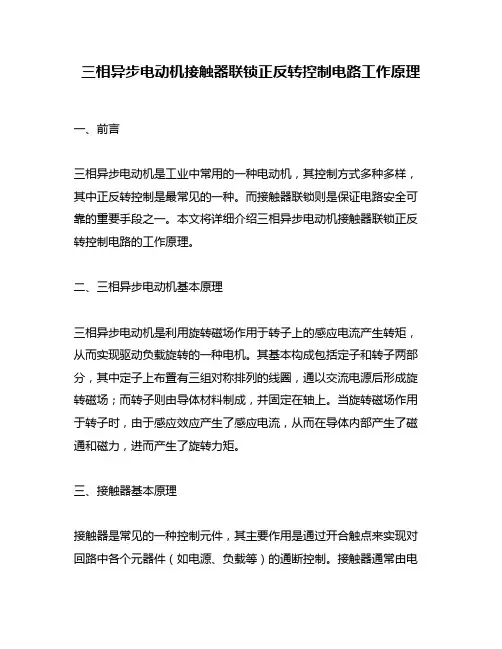

三相异步电动机接触器联锁正反转控制电路工作原理
三相异步电动机接触器联锁正反转控制电路工作原理一、前言三相异步电动机是工业中常用的一种电动机，其控制方式多种多样，其中正反转控制是最常见的一种。
而接触器联锁则是保证电路安全可靠的重要手段之一。
本文将详细介绍三相异步电动机接触器联锁正反转控制电路的工作原理。
二、三相异步电动机基本原理三相异步电动机是利用旋转磁场作用于转子上的感应电流产生转矩，从而实现驱动负载旋转的一种电机。
其基本构成包括定子和转子两部分，其中定子上布置有三组对称排列的线圈，通以交流电源后形成旋转磁场；而转子则由导体材料制成，并固定在轴上。
当旋转磁场作用于转子时，由于感应效应产生了感应电流，从而在导体内部产生了磁通和磁力，进而产生了旋转力矩。
三、接触器基本原理接触器是常见的一种控制元件，其主要作用是通过开合触点来实现对回路中各个元器件（如电源、负载等）的通断控制。
接触器通常由电磁铁和触点两部分组成，其中电磁铁作为控制元件，通过控制电路中的电流来产生吸合或释放的力量，进而实现触点的开合。
四、三相异步电动机正反转控制电路三相异步电动机正反转控制电路是一种通过控制接触器的开合来实现对电动机正反转的控制方式。
其基本构成包括主回路、控制回路和接线端子等部分。
1. 主回路主回路是指三相异步电动机与供电网络之间的连接部分，其主要构成包括断路器、接触器、三相异步电动机等元件。
其中断路器用于保护主回路不受过流、过载等异常情况的影响；而接触器则用于实现对三相异步电动机正反转的控制。
2. 控制回路控制回路是指用于实现对接触器开合状态进行控制的一组回路，其主要构成包括按钮、继电器、接线端子等元件。
其中按钮作为人工操作元件，通过按下或松开按钮来改变继电器中线圈所通的信号状态；而继电器则作为自动操作元件，通过接收按钮信号来控制接触器的开合状态。
3. 接线端子接线端子是指将主回路和控制回路之间的各个元件通过电缆连接起来的一组接口部件，其主要作用是保证电路中各个元器件之间的信号传输和能量转换。
三相异步电动机正反转控制电路图原理讲解
三相异步电动机正反转控制电路图原理讲解2013-12-17 来源:本站在图1是三相异步电动机正反转控制的主电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器。
在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。
按下正转起动按钮SB2，X0变为ON，其常开触点接通，Y0的线圈“得电”并自保持，使KM1的线圈通电，电机开始正转运行。
按下停止按钮SB1，X2变为ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0和Y1的常闭触点分别与对方的线圈串联，可以保证它们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。
除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮联锁”，即将反转起动按钮X1的常闭触点与控制正转的Y0的线圈串联，将正转起动按钮X0的常闭触点与控制反转的Y1的线圈串联。
设Y0为ON，电动机正转，这时如果想改为反转运行，可以不按停止按钮SB1，直接按反转起动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的常开触点接通，使Y1的线圈“得电”，电机由正转变为反转。
梯形图中的互锁和按钮联锁电路只能保证输出模块中与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。
由于切换过程中电感的延时作用，可能会出现一个接触器还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。
可以用正反转切换时的延时来解决这一问题，但是这一方案会增加编程的工作量，也不能解决不述的接触器触点故障引起的电源短路事故。
如果因主电路电流过大或接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一接触器的线图通电，仍将造成三相电源短路事故。
为了防止出现这种情况，应在PLC外部设置由KM1和KM2的辅助常闭触点组成的硬件互锁电路(见图2)，假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。
三相异步电动机的正反转控制与原理
.
精选文档 三相异步电动机的正反转控制与原理
一、实验目的：
1.了解三相异步电动机接触器连锁的正反转控制的接线和操 作方法
2.理解连锁的概念
3.掌握三相异步电动 机接触器的正反转控制的基本与实物连接要求
二、实验仪器：
可调三相交流电源
0—450V ，三相异步电
动机，交流接触器，按
钮，热继电器，交流数
字电压表，万用表
三、实验原理：
异步电动机的正反
转的控制原理，电动机
的旋转方向，三相异步
电动机的旋转方向取决
于磁场的旋转方向，而
磁场的方向又取决于电
源的相序，所以电源相
序决定了电动机的旋转
方向，任意改变电源的
相序后，电动机的旋转
方向也随之改变。
·A ·B ·C
·X ·Y ·Z
FC1 W V U。
三相异步电动机正反转控制原理图
正向启动过程
按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。
停止过程
按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。
电气原理分析
电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
反向起动过线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。[1]
参考资料 1． 电机的正反转控制 ．临清市顺发液压机械厂 ．2012-10-20 [引用日期2012-10-20] ．
3电气原理说明
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。
异步电机的正反转控制原理
异步电机的正反转控制原理
异步电机的正反转控制原理是通过改变电源的相序来实现的。
异步电机是由转子和定子组成的，当电源的相序发生改变时，定子的磁场方向也会发生改变，进而改变了转子的磁场方向。
根据右手定则，当定子的磁场方向改变时，转子就会发生反向转动。
具体来说，正转控制和反转控制的原理如下：
1. 正转控制：当期望电机正转时，需要将电源的相序设置为正常顺序，即依次通电给各个相，使得定子的磁场方向保持一个确定的方向。
这样，定子的磁场就会产生一个旋转磁场，而转子会被这个旋转磁场牵引，从而实现正转运动。
2. 反转控制：当期望电机反转时，需要将电源的相序逆序设置，即逆序依次通电给各个相。
这样，定子的磁场方向也会逆序改变，导致定子磁场方向与转子磁场方向的差别进一步加大，从而使转子发生反方向的转动。
总结来说，异步电机的正反转控制可以通过改变电源的相序来改变定子磁场的方向，实现转子的正向或反向运动。
三相异步电动机正反转控制
三相异步电动机正反转控制
三相异步电动机正反转控制可以通过改变电动机的电源相序实现。
正转时，电源的ABC相序按照顺序接入电动机的对应端子，即ABC接到U、V、W，反转时则将电源的ABC相序反序接入电动机的对应端子，即ABC接到U、W、V。
实际上，控制器通过改变电源相序来控制电动机的正反转，常见的控制方式有电子控制和电磁控制两种。
电子控制一般采用交流变频器，通过改变变频器的输出频率来改变电动机的转速和方向；而电磁控制则通过接线板和电磁继电器来实现。
无论采用哪种控制方式，都需要了解电动机的接线方式和电源相序，以正确控制电动机的正反转。
