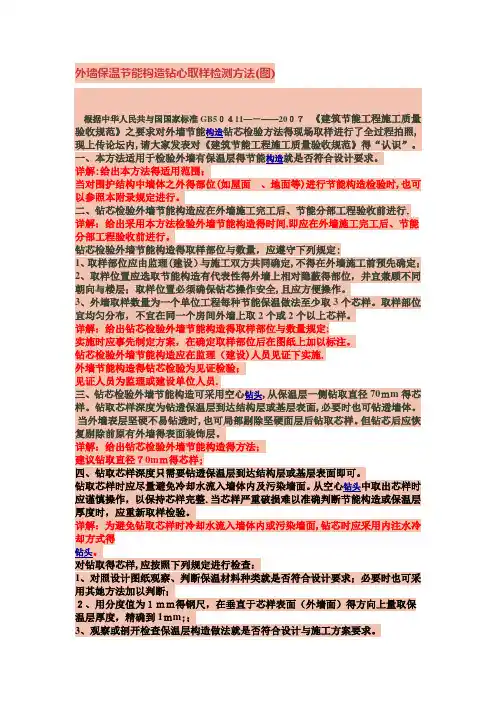

外墙保温节能构造钻心取样检测方法(图)根据中华人民共与国国家标准GB5０４11—－——20０７《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法得现场取样进行了全过程拍照,现上传论坛内,请大家发表对《建筑节能工程施工质量验收规范》得“认识”。
一、本方法适用于检验外墙有保温层得节能构造就是否符合设计要求。
详解:给出本方法得适用范围；当对围护结构中墙体之外得部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行.详解：给出采用本方法检验外墙节能构造得时间,即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造得取样部位与数量，应遵守下列规定:1、取样部位应由监理(建设）与施工双方共同确定,不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性得外墙上相对隐蔽得部位，并宜兼顾不同朝向与楼层；取样位置必须确保钻芯操作安全,且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造得取样部位与数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设)人员见证下实施.外墙节能构造得钻芯检验为见证检验；见证人员为监理或建设单位人员.三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70ｍm得芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙得表面装饰层。
详解：给出钻芯检验外墙节能构造得方法；建议钻取直径７0mｍ得芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整.当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法-CAL-FENGHAI.-(YICAI)-Company One1外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
钻芯取样检验法
钻芯取样检验法一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。
在项目监理机构出具建筑节能工程质量评估报告之前，应已经完成了外墙节能构造钻芯实体检验工作。
二、节能构造实体检验钻芯取样的部位和数量1.钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定，而不能在外墙节能构造施工前就预先选定。
这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好，而其它没被预定的部位就有可能未按预先选定部位的做法进行施工，如此则脱离了钻芯取样的抽样原则。
取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位，兼顾不同的朝向和楼层，同时又必须确保钻芯操作的安全。
2.钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。
取样部位应均匀分布，不宜在同一房间外墙上取两个或两个以上芯样。
外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。
外墙节能构造钻芯取样实体检验应在监理人员见证下进行。
三、钻芯取样检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。
四■注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面（保温层施工时尤其是外墙外保温层,本身就要求墙体是干燥的,且不能在雨雪天气施工,由于整个保温层是封闭的，如有水进入墙体，就很难出来，导致保温层发霉、剥落，从而影响整个保温层的使用寿命），从空心钻钻夹取出芯样时应谨慎操作，以保持芯样的完整。
当芯样被严重破坏难以判断节能构造和保温层厚度时，重新进行取样试验。
五、外墙节能构造钻芯检测监理见证监控要点⑴监理应对照图纸观察判断对应保温材料的种类是否符合设计要求，必要时也可以采用其它的方法加以判断；⑵用分度值为1廊的钢尺在垂直于芯样表面上量取保温层的厚度，精确到Imm,这必须要求监理于现场实测实量并进行记录；⑶观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求，主要是设计方案有要求，查看有无网格布，抗裂砂浆是否也抹了，每一层的做法是否满足当初设计方案的规定；⑷在垂直于芯样表面上量取的保温层厚度,当实测实量的芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时，应判定保温层的厚度符合设计要求。
外墙保温构造现场取芯检测报告
（首页）共页第页委托单位报告编号工程名称样品编号建设单位委托人施工单位委托日期检测类别样品状态检测性质施工日期检测地址检测日期检测项目外墙保温构造现场取芯检测环境检测依据检测结论检测说明1、见证单位：见证人：2、取样单位：取样员：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日（附页）共页第页工程名称报告编号检测依据样品/项目编号检测部位芯样状态设计要求标准要求检查、检测结果保温层构造做法单项判定保温层厚度（mm）平均值（mm）平均值与设计值之比（%）单项判定防火保护层厚度平均值（mm）单项判定检测说明共页第页工程名称委托编号检测依据样品/项目编号设备名称样品状态设备编号检测地址工程现场设备状态检测结果芯样编号123取样部位芯样外观保温材料种类保温层厚度（mm）保温层平均厚度（mm）防火层厚度（mm）防火层平均厚度（mm）围护结构分层做法1.2.3.4.5.6.7.8.1.2.3.4.5.6.7.8.1.2.3.4.5.6.7.8.见证意见1.抽样方法符合规定2.现场芯样真实3.芯样照片真实4.其它：5.见证人：记录说明校核：主检：检测日期：共页第页工程名称委托编号检测依据样品编号123外墙围护结构取样部位、芯样实体照片外墙围护结构取样部位、芯样实体照片外墙围护结构取样部位、芯样实体照片校核：主检：检测日期：。

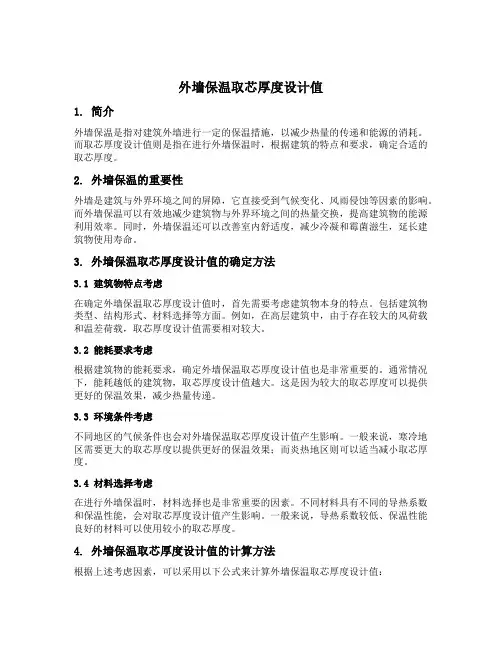

外墙保温取芯厚度设计值
