第8章垂直干线子系统
综合布线习题答案汇总(全)
For personal use only in study and research; not for commercial use《综合布线技术》课后习题答案汇总第一章一、填空题1、综合布线系统一般逻辑性的分为（工作区子系统）（水平子系统）（管理区子系统）（垂直干线子系统）（设备间子系统）（建筑群子系统）6个子系统，他们相对独立，形成具有各自模块化功能的子系统，组成一个有机的整体布线系统。
2、工作区子系统是指（用户终端设备）到（水平子系统的信息插座之间）的范围。
3、水平子系统也称做水平干线子系统，其设计范围是从工作区的（信息插座）到（楼层配线架）。
4、管理区子系统由（配线设备，输入/输出设备）组成。
5、（设备间）是安放通信设备的场所，也是线路管理维护的集中点。
6、综合布线系统的特点主要有（实用）、（灵活）、（可靠）、（开放）、（独立）、（模块化）、（易扩展）、（先进）、（经济）。
7、一般来说，综合布线系统适合与建筑物跨距不超过（300m）、面积不小于（100000m2）的布线系统。
8、智能建筑的四大特征是（建筑物自动化）、（通信自动化）、（办公自动化）、（布线综合化）。
9、智能建筑由（综合布线中心）、（综合布线系统）、（建筑物自动化系统）、（通信自动化系统）、（办公自动化系统）五大部分组成。
10、对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可分为3种不同的布线系统等级，它们是（基本型）、（增强型）、（综合型）。
二、选择题（可多选）1、综合布线系统的拓扑结构一般为（B）A、总线型B、星型C、树型D、环型2、综合布线系统可以支持的用户业务有（A、B、C、D、E）A、传输模拟与数字的语音B、传输数据C、传输传真、图形、图象资料D、传输电视会议与安全监视系统的信息E、传输建筑物安全报警与空调控制系统的信息3、在综合布线系统中，一般在每层楼都应设计一个管理间和配线间，下列设备属于管理间的有（B、C）A、信息插座B、配线架C、交换机D、打线器4、垂直干线子系统的设计范围包括（A、C、D）A、管理间与设备间之间的电缆B、信息插座与管理间配线架之间的连接电缆C、设备间与网络引入口之间的连接电缆D、主设备间与计算机主机房之间的连接电缆5、基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置低的场合，主要以（B）作为传输介质。
垂直干线
根据建筑物的高度、用途和楼层面积，来选择垂直布线线缆的种类。在干线子系统中可以使用以下4种
类型的线缆。
(1)100Ω大对数双绞电缆。
(2)15OΩSTP电缆。
(3)62.5μm/125μm多模光缆。
(4)8.3μm/125μm单模光缆。
在实际工程设计中，常用的缆线是1OOΩ大对数UTP(传输语音信号)和62.5μm/125μm多模光缆(传输数据信
访问控制策略，故主结点的控制设备较为复杂，而各从结点的信息处理负担却较小。主结点可与从结点直
接通信，而从结点之间必须经中心结点转接才能相互通信。
在主千布线中有主跳接和内跳接两种跳接，主跳接在设备间的主配线架上进行，内跳接在配线间的分配
线架上进行。两个管理区间的相互连接耍通过3个以下的跳接箱，单一的跳接必须达到主跳接。
星状拓扑结构有如下主要优点:采用集申控制便维护管理容易，各链路的独立性增加了灵活性，扩展修改
简单，简化了故障处理流程。缺点是对中心主结点的依赖性太强，主结点的故障将便整个系统失效。
垂直干线子系统的结构
垂直千线子系统宜采用星状拓扑结构。
如果把综合布线系统的基本单元当做结点，连接相邻结点的线路当做链路，则星状拓扑结构是由一个中
心主结点(设备间的主配线架MDF)及其向外延伸到各从结点(楼层的分配线架IDF)构成的。因为每一条从中
心结点到从结点的线路均与其他线路相对独立，所以星状拓扑结构是一种模块化设计。主结点采用集中式
垂直干线子系统设计的概述 垂直干线于系统(也称为垂直子系统)由设备间的建筑物配线设备(BD)和跳线，
以及设备间至各楼层配线问的千线电缆组成。
千线于系统应选择干线电缆较短，安全和经济的路由，丑宜选择带门的封闭型综合布线专用的通道敷
第8章垂直干线子系统
ø75、 、
竖井系统
227A
100x50PVC线槽
127A ø75PVC、
3、 、 、 、、
1、 2、 、 、、、
精选可编辑ppt
31
第8章 垂直子系统工程技术
• 8.4 垂直子系统的工程技术
• 8.4.1 标准要求 GB50311-2007《综合布线系统工程设计 规范》国家标准第6章安装工艺要求内容 中，对垂直子系统的安装工艺提出了具体 要求。垂直子系统垂直通道穿过楼板时宜 采用电缆竖井方式。也可采用电缆孔、管 槽的方式，电缆竖井的位置应上、下对齐 。
精选可编辑ppt
19
第8章 垂直子系统工程技术
• 5. 垂直子系统干线线缆的交接 为了便于综合布线的路由管理，干线电缆、 干线光缆布线的交接不应多于两次。从楼层 配线架到建筑群配线架之间只应通过一个配 线架，即建筑物配线架（在设备间内）。
精选可编辑ppt
20
第8章 垂直子系统工程技术
• 6. 垂直子系统干线线缆的端接 点对点端接是最简单、最直接的接合方法 ，
• 3.线缆容量配置
• （3）当工作区至管理间的水平光缆延伸至设备间的光配线设备 (BD／CD)时，主干光缆的容量应包括所延伸的水平光缆光纤的 容量在内。
精选可编辑ppt
18
第8章 垂直子系统工程技术
• 4．垂直子系统缆线敷设保护方式应符合下 列要求： 1 ）缆线不得布放在电梯或供水、供气、供 暖管道竖井中，缆线不应布放在强电竖井中 。 2 ）设备间、进线间之间干线通道应沟通。
• 8.2.2 需求分析 需求分析是综合布线系统设计的首项重要工 作，垂直子系统是综合布线系统工程中最重 要的一个子系统，直接决定每个信息点的稳 定性和传输速度。主要涉及布线路径、布线 方式和材料的选择，对后续水平子系统的施 工是非常重要的。
垂直干线子系统设计
PLANNING AND DESIGN
OF INTELLIGENT INTERNET
3-5
网络工程与综合布线
NETWORK ENGINEERING AND INTEGRATED WIRING
干线子系统设计
干线子（垂直干线）系统
通常是由主设备间提供建筑 中最重要的铜线或光纤线主干线 路，是整个大楼的信息交通枢纽。 一般它提供位于不同楼层的设备 间和配线间的多条连接路径。对 于高层建筑而言，通常叫做垂直 干线子系统。
干线线子系统路由设计
干线子系统垂直通 道有电缆孔、电缆竖 井两种方式可供选择。 （1）电缆孔
干线线子系统路由设计
（2）电缆竖井
干线线子系统路由设计
干线子系统水平通 道一般采用管道方 式或电缆托架方式。
（1）管道方式
干线线子系统路由设计
（2）电缆托架
3-5
THANK YOU
干线子系统的布线距离
综合布线干线系统布线的最大距离要求;
在建筑群配线架和建筑物配线架上，接插软线 和跳线长度不宜超过2m，超过2m的长度应从 允许的干线线缆最大长度中扣除;
干线子系统的布线距离
水平子系统和干线子系统布线的距离与信息传输速率、 信息编码技术，以及选用的线缆和相关硬件有关;
把电信设备（如用户交换机）直接连接到建筑群配 线架（CD）或建筑物配线架（BD）时，所用的设 备缆线长度不宜超过30m。
干线子（垂直干线）系统
干线子系统应由设备间至电 信间的干线电缆和光缆，安装在 设备间的建筑物配线设备（BD） 及设备缆线和跳线组成。
设计要点与规范
设计规范（略） 干线子系统拓扑结构（星状拓扑结构）
BD BD
网络综合布线设计方案
网络综合布线设计方案浏览次数：322次悬赏分：20 |解决时间：2011-6-15 16:35 |提问者：lin5362391要求：根据教科书第八章的案例，参考本附件的方案格式，每人写出一份综合布线方案。
方案中必须包含综合布线的工程概述、设计目标、需求分析、总体结构、6个子系统的具体设计、图纸设计、施工方案等，必须包含用Visio画的结构图1、某大学新建学生宿舍2栋，这2栋相邻，每栋有6层，每层有宿舍45间，每间设计3个网络信息点，一个电话语音点。
另外每层楼还需要设置2个摄像监控点，每栋楼有2个门禁控制点。
2、干线子系统采用多模光纤，水平子系统采用超五类非屏蔽线缆，每2个楼层设计一个管理间子系统，设备间安排在1楼。
系统全部采用568B标准设计。
3、每间宿舍看作是一个工作区，按照综合型系统设计。
配线架采用RJ45型48口，要设计有建筑群子系统，采用光纤连接，方便与其他已建成宿舍联网互通。
4、布线路由采用在公共走道安装桥架的方式；工作区的面板用2个信息点1个面板。
问题补充：就是要我们写出一份综合布线方案。
方案中必须包含综合布线的工程概述、设计目标、需求分析、总体结构、6个子系统的具体设计、图纸设计、施工方案等，必须包含用Visio画的结构图。
求个给力点的啊啊。
最佳答案网络工程实施方案关键：系统设计方案一.综合布线设计方案：1.工作区子系统工作区布线子系统由终端设备到信息插座的连线（或软线）组成，它包括-连接器、连接跳线、信息插座；信息插座有墙上型、地上（防水）型、桌上型等多种；标准有：RJ-45、RJ-11及单、双、多口等结构。
2.水平布线子系统水平布线子系统将电缆从楼层配线架连接到各用户工作区的信息插座上，通常处于同一楼层之上，可以采用3类、5类或超五类4对屏蔽/非屏蔽双绞线；3类、5类及超五类双绞线都是由4对24-AWG的对绞铜线组成；3类线在10MBPS 应用时无误码传输距离为100米、16MBPS时为50米；5类线在155MBPS时可传输80米、在100MBPS时为100米；超五类在155Mhz时传输距离可以达到100米，速率更高时可采用光纤。
垂直子系统——精选推荐

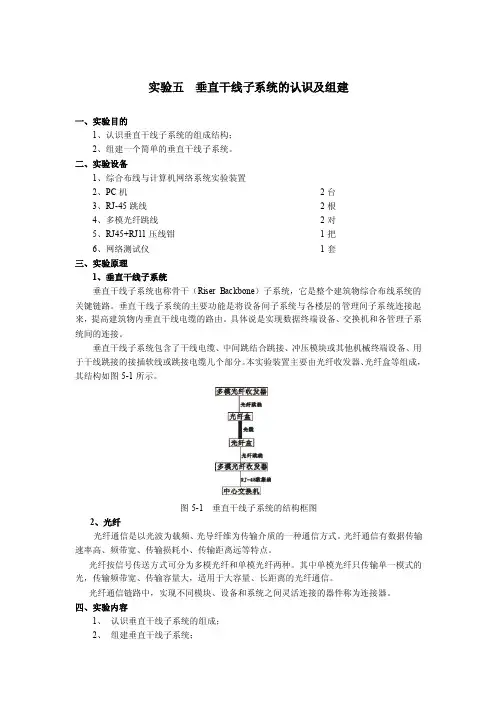

实验五垂直干线子系统的认识及组建一、实验目的1、认识垂直干线子系统的组成结构；2、组建一个简单的垂直干线子系统。
二、实验设备1、综合布线与计算机网络系统实验装置2、PC机2台3、RJ-45跳线 2根4、多模光纤跳线2对5、RJ45+RJ11压线钳1把6、网络测试仪1套三、实验原理1、垂直干线子系统垂直干线子系统也称骨干（Riser Backbone）子系统，它是整个建筑物综合布线系统的关键链路。
垂直干线子系统的主要功能是将设备间子系统与各楼层的管理间子系统连接起来，提高建筑物内垂直干线电缆的路由。
具体说是实现数据终端设备、交换机和各管理子系统间的连接。
垂直干线子系统包含了干线电缆、中间跳结合跳接、冲压模块或其他机械终端设备、用于干线跳接的接插软线或跳接电缆几个部分。
本实验装置主要由光纤收发器、光纤盒等组成，其结构如图5-1所示。
图5-1 垂直干线子系统的结构框图2、光纤光纤通信是以光波为载频、光导纤维为传输介质的一种通信方式。
光纤通信有数据传输速率高、频带宽、传输损耗小、传输距离远等特点。
光纤按信号传送方式可分为多模光纤和单模光纤两种。
其中单模光纤只传输单一模式的光，传输频带宽、传输容量大，适用于大容量、长距离的光纤通信。
光纤通信链路中，实现不同模块、设备和系统之间灵活连接的器件称为连接器。
四、实验内容1、认识垂直干线子系统的组成；2、组建垂直干线子系统；3、测试垂直干线子系统。
五、实验步骤1、垂直干线子系统的认识结合垂直干线子系统结构框图与实验装置实物认识垂直干线子系统的组成与结构：多模光纤收发器、光纤盒、光缆等。
2、垂直干线子系统的组建2.1 参考“实验一”的相关内容，按照ANSI/TIA/EIA568-B类标准制作两根RJ-45数据跳线；2.2 拉出光纤收发器1、2光纤端口的护套和光纤盒1、2法兰上的护套帽以及光纤跳线上的护套管；2.3 将一对光纤跳线带ST连接器的一端插入光纤盒1的法兰1、2(从上至下分别为1～4)，而带SC连接器的另一端则对应插入光纤收发器1的RX、TX端；2.4 将另一对光纤跳线带ST连接器的一端插入光纤盒2的法兰1、2，而带SC连接器的另一端则插入光纤收发器2的TX、RX端；2.5使用两根做好的RJ-45数据跳线分别将光纤收发器1、2的RJ45接口与2台PC机的网卡接口相连接。
垂直干线子系统课程设计
垂直干线子系统课程设计一、课程目标知识目标：1. 理解垂直干线子系统在信息技术领域的应用及重要性；2. 掌握垂直干线子系统的结构、功能及工作原理；3. 学会垂直干线子系统常见设备的使用和维护方法。
技能目标：1. 能够分析垂直干线子系统在实际应用中的需求，并进行合理的设计；2. 能够独立搭建垂直干线子系统模型，并进行简单的故障排查；3. 能够运用所学知识解决垂直干线子系统相关问题。
情感态度价值观目标：1. 培养学生对信息技术课程的兴趣和求知欲，激发学习积极性；2. 培养学生的团队协作精神，提高沟通与表达能力；3. 增强学生的信息素养，认识到信息技术在现代社会中的重要作用。
本课程针对高年级学生，结合学科特点，注重理论与实践相结合，提高学生的实际操作能力。
通过本课程的学习，使学生能够掌握垂直干线子系统的基本知识，具备一定的实际应用能力，同时培养良好的情感态度价值观，为今后的学习和工作打下坚实基础。
二、教学内容1. 垂直干线子系统概述：介绍垂直干线子系统的定义、分类及应用场景，使学生了解其在信息技术领域的重要性。
教材章节：第一章第一节2. 垂直干线子系统的结构及功能：详细讲解垂直干线子系统的组成部分、各部分功能及其相互关系。
教材章节：第一章第二节3. 垂直干线子系统的工作原理：分析垂直干线子系统的工作流程，使学生掌握其工作原理。
教材章节：第一章第三节4. 垂直干线子系统设备及其应用：介绍垂直干线子系统中的常见设备，如光纤、电缆、连接器等，并讲解其使用方法。
教材章节：第二章5. 垂直干线子系统的设计与搭建：教授学生如何根据实际需求设计垂直干线子系统，并进行实际操作演练。
教材章节：第三章6. 垂直干线子系统的故障排查与维护：分析常见故障现象，教授学生排查及解决故障的方法，并进行实际操作演练。
教材章节：第四章7. 垂直干线子系统的应用案例：分析实际应用案例，使学生深入了解其在工程实践中的应用。
教材章节：第五章本教学内容按照课程目标制定，注重科学性和系统性，从基础知识到实际应用，逐步提高学生的理论水平和实践能力。
08-单元八垂直子系统设计和安装
单元八垂直子系统的设计和安装技术8.7 练习题1.填空题(1)垂直子系统也称干线子系统。
由设备间子系统与管理间子系统的引入口之间的布线组成。
(2)垂直子系统一般使用的传输介质是大对数电缆或者光缆。
(3)垂直子系统的任务是通过建筑物内部的传输电缆,把各个服务接线间的信号传送到设备间,直到传送到最终接口,再通往外部网络。
(4)垂直子系统的布线方式有垂直型的,也有水平型的,这主要根据建筑的结构而定。
(5)在新的建筑物中,通常利用电缆竖井敷设垂直干线。
(6)在竖井中敷设垂直干线一般有两种方式:向下垂放电缆和向上牵引电缆。
(7)在垂直子系统中,语音和数据往往用不同种类的缆线传输,语音电缆一般使用大对数电缆,数据一般使用光钎,但是在基本型综合布线系统中也常常使用双绞线。
(8)计算机网络系统的主干线缆可以选用4对双绞线电缆或25对大对数电缆或光缆,电话语音系统的主干电缆可以选用3类大对数双绞线电缆,有线电视系统的主干电缆一般采用75Ω同轴电缆。
(9)目前垂直型的干线布线路由主要采用电缆井和电缆孔种方法。
对于单层平面建筑物水平型的干线布线路由主要用金属管道和电缆托架两种方法。
(10)垂直子敷设缆线时,应对缆线进行绑扎。
绑扎间距不宜大于 1.5m ,间距应均匀,防止线缆应重量产生拉力造成线缆变形,不宜绑扎过紧或使缆线受到挤压。
2.选择题(1)垂直子系统的拓扑结构是( A )A 星型拓扑结构B 环形拓扑结构C 树形拓扑结构D 总线型拓扑结构(2)在垂直子系统中,对语音业务,大对数主干电缆的对数应按每一个电话8位模块1通用插座配置1对线,并在总需求线对的基础上至少预留约( C )的备用线对。
A 5%B 8%C 10%D 15%(3)在垂直子系统中,设备缆线和各类跳线宜按计算机网络设备的使用端口容量和电话交换机的实装容量、业务的实际需求或信息点总数的比例进行配置,比例范围为( D )A 10%~30%B 15%~45%C 20%~50%D 25%~50%(4)数据跳线宜按每根4对对绞电缆配置,跳线两端连接插头采用( AC )型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3Ｆ
308室
ø75、 、
3、 、 、 、、
2Ｆ
ห้องสมุดไป่ตู้208室
227A
竖井系统 100x50PVC线槽
127A
1、 2、 、 、、、
1Ｆ
108室
ø75PVC、
（a）PVC线槽布线方式
（b）PVC线管布线方式
427A
4Ｆ
、 、
408室
ø75、 、 327A
4、 、 、 、、
3Ｆ
308室
ø75、 、
3、 、 、 、、
第8章 垂直子系统工程技术
• 2.垂直子系统路径的选择 垂直子系统主干缆线应选择最短、最安全 和最经济的路由。 • 路由的选择要根据建筑物的结构以及建筑 物内预留的电缆孔、电缆井等通道位置而决定。
第8章 垂直子系统工程技术
• 2.垂直子系统路径的选择 主干电缆宜采用点对点终接，也可采用分支递减 终接。
第8章 垂直子系统工程技术
• 8.4.3 垂直子系统布线通道的选择 垂直线缆的布线路由的选择主要依据建筑的结构 以及建筑物内预埋的管道而定。目前垂直型的干 线布线路由主要采用电缆孔和电缆井两种方法。 对于单层平面建筑物水平型的干线布线路由主要 用金属管道和电缆托架两种方法。 干线子系统垂直通道有下列三种方式可供选择：
第8章 垂直子系统工程技术
• 8.4.2 垂直子系统布线线缆选择 • 根据建筑物的结构特点以及应用系统的类型，决定选用干线线缆的类型。在 干线子系统设计常用以下5种线缆： （1）4对双绞线电缆(UTP或STP)； （2）100Ω大对数对绞电缆(UTF或STP)； （3）62.5/125μm多模光缆； （4）8.3／125μm单模光缆； （5）75Ω有线电视同轴电缆。 • 目前，针对电话语音传输一般采用3类大对数对绞电缆(25对、50对、100对等 规格)，针对数据和图像传输采用光缆或5类以上4对双绞线电缆以及5类大对数 对绞电缆，针对有线电视信号的传输采用75Ω同轴电缆。要注意的是，由于大 对数线缆对数多，很容易造成相互间的干扰，因此很难制造超5类以上的大对 数对绞电缆，为此6类网络布线系统通常使用6类4对双绞线电缆或光缆作为主 干线缆。在选择主干线缆时，还要考虑主干线缆的长度限制，如5类以上4对 双绞线电缆在应用于100Mbit/s的高速网络系统时，电缆长度不宜超过90m，否 则宜选用单模或多模光缆。
6F
垂直干线 通道 管理间 管理间
5F
4Ｆ
3Ｆ 交接箱 2F
1F
管理间
管理间
设备间
第8章 垂直子系统工程技术
• 7．确定干线子系统通道规模
垂直子子系统是建筑物内的主干电缆。在大型建 筑物内，通常使用的干线子系统通道是由一连串 穿过配线间地板且垂直对准的通道组成，穿过弱 电间地板的线缆井和线缆孔，如图所示。
第8章 垂直子系统工程技术
• 5. 垂直子系统干线线缆的交接 为了便于综合布线的路由管理，干线电缆、 干线光缆布线的交接不应多于两次。从楼层 配线架到建筑群配线架之间只应通过一个配 线架，即建筑物配线架（在设备间内）。
第8章 垂直子系统工程技术
• 6. 垂直子系统干线线缆的端接 点对点端接是最简单、最直接的接合方法， 干线子系统每根干线电缆直接延伸到指定 的楼层配线管理间或二级交接间。
它是什 么网络 拓扑结 构？
第8章 垂直子系统工程技术
• 8.2 垂直子系统的设计原则 • 8.2.1 设计步骤 垂直子系统设计的步骤一般为，首先进行 需求分析，与用户进行充分的技术交流和 了解建筑物用途，然后要认真阅读建筑物 设计图纸，确定管理间位置和信息点数量， 其次进行初步规划和设计，确定每条垂直 系统布线路径，最后进行确定布线材料规 格和数量，列出材料规格和数量统计表。
第8章 垂直子系统工程技术
第8章 垂直子系统工程技术
• 8.3 垂直子系统的设计实例 • 8.3.1 设计实例1 垂直子系统竖井位置 在设计垂直子系统的时候，必须先确定竖井的位置，从而方便施工的进行。 竖井位置图纸的设计如图8-6所示。 427A
、 、
4Ｆ
408室
ø75、 、 327A
4、 、 、 、、
• 8.4.3 垂直子系统布线通道的选择 1.电缆孔方式 通道中所用的电缆孔是很短的管道，通常用一根或数根 外径63～102mm的金属管预埋在楼板内，金属管高出地 面25～50mm，也可直接在地板中预留一个大小适当的 孔洞。电缆往往捆在钢绳上，而钢绳固定在墙上已铆好 的金属条上。当楼层配线间上下都对齐时，一般可采用 电缆孔方法。
第8章 垂直子系统工程技术
• 例：已知某建筑物需要实施综合布线工程， 根据用户需求分析得知，其中第六层有60个 计算机网络信息点，各信息点要求接入速率 为100Mbps，另有45个电话语音点，而且第六 层楼层管理间到楼内设备间的距离为60m，请 确定该建筑物第六层的干线电缆类型及线对 数。
第8章 垂直子系统工程技术
第8章 垂直子系统工程技术
综合布线的目的是什么？
解决的是建筑和建筑群与外界实现信息双向传输的路由问 题
第8章 垂直子系统工程技术
• 8.1 垂直子系统的基本概念 垂直干线子系统是综合布系统中非常关键的组成部分，它由设备间子系统与 管理间子系统的引入口之间的布线组成，采用大对数电缆或光缆。两端分别 连接在设备间和楼层配线间的配线架上。它是建筑物内综合布线的主馈缆线， 是楼层配线间与设备间之间垂直布放缆线的统称。
干线电缆 线缆卡箍
（a）线缆井 （b） 线缆孔 穿过弱电间地板的线缆井和线缆孔
干线电缆 线缆卡箍
第8章 垂直子系统工程技术
• 如果同一幢大楼的配线间上下不对齐，则可采用大小合适的线缆 管道系统将其连通。
6F
5F
4Ｆ 线缆竖井 3Ｆ 管道 2F 管道 1F 设备间 管道
• 8.2.6 图纸设计 随着GB50311-2007国家标准的正式实施，2007年10 月1日起新建筑物必须设计网络综合布线系统，因 此建筑物的原始设计图纸中有完整的初步设计方案 和网络系统图。必须认真研究和读懂设计图纸，特 别是与弱电有关的网络系统图、通信系统图、电气 图等，虚心向项目经理或者设计院咨询。 如果土建工程已经开始或者封顶时，必须到现场实 际勘测，并且与设计图纸对比。 新建建筑物的垂直子系统管线宜安装在弱电竖井中， 一般使用金属线槽或者PVC线槽。
第8章 垂直子系统工程技术
• 3.线缆容量配置
• 主干电缆和光缆所需的容量要求及配置应符合以下规定： • （1）对语音业务，大对数主干电缆的对数应按每一个 电话8位模块通用插座配置1对线，并在总需求线对的基 础上至少预留约10％的备用线对。
第8章 垂直子系统工程技术
• 3.线缆容量配置
• （2）对于数据业务应以集线器(HUB)或交换机(SW)群；
第8章 垂直子系统工程技术
• 8.2.4 阅读建筑物图纸 索取和认真阅读建筑物设计图纸是不能省略 的程序，通过阅读建筑物图纸掌握建筑物的 土建结构、强电路径、弱电路径，重点掌握 在综合布线路径上的电器设备、电源插座、 暗埋管线等。在阅读图纸时，进行记录或者 标记，这有助于将网络竖井设计在合适的位 置，避免强电或者电器设备对网络综合布线 系统的影响。
• 工作页
第8章 垂直子系统工程技术
• 8.2.5 垂直子系统的规划和设计 垂直子系统的线缆直接连接着几十或几百个 用户，因此一旦干线电缆发生故障，则影响巨大。 为此，我们必须十分重视干线子系统的设计工作。
第8章 垂直子系统工程技术
• 8.2.5 垂直子系统的规划和设计 1．确定干线线缆类型及线对 垂直子系统线缆主要有铜缆 ______和______ 光缆两种类型，具体选择 要根据布线环境的限制和用户对综合布线系统设计等级的考虑。 垂直干线子系统的主干线缆可以选用4对双绞线电缆或 光缆 _____________ 25 对大对数电缆 或_________. 3类大对数双绞线 电 电话语音系统的主干电缆可以选用___________________ 缆。 75Ω 同轴电缆。主 有线电视系统的主干电缆一般采用_____ 干电缆的线对要根据水平布线线缆对数以及应用系统类型来 确定。 垂直子系统所需要的电缆总对数和光纤总芯数，应满足 工程的实际需求，并留有适当的备份容量。主干缆线宜设置 电缆与光缆，并互相作为备份路由。
• 解答： （1）60个计算机网络信息点要求该楼层应配 置三台24口交换机，交换机群可通过一条4对 超5类非屏蔽双绞线连接到建筑物的设备间。 因此计算机网络的干线线缆配备一条4对超5 类非屏蔽双绞线电缆。 （2）40个电话语音点，按每个语音点配1个 线对的原则，主干电缆应为45对。根据语音 信号传输的要求，主干线缆可以配备一根3类 50对非屏蔽大对数电缆。
第8章 垂直子系统工程技术
• 2.管道方式：包括明管或暗管敷设。
• 3.电缆竖井方式 在新建工程中，推荐使用电缆竖井的方式。 电缆井是指在每层楼板上开出一些方孔，一般宽度为30cm，并有2.5cm高的井 栏，具体大小要根据所布线的干线电缆数量而定，如图8-9所示。与电缆孔方 法一样，电缆也是捆扎或箍在支撑用的钢绳上，钢绳靠墙上的金属条或地板 三角架固定。离电缆井很近的墙上的立式金属架可以支撑很多电缆。电缆井 比电缆孔更为灵活，可以让各种粗细不一的电缆以任何方式布设通过。但在 建筑物内开电缆井造价较高，而且不使用的电缆井很难防火。
2Ｆ
208室
227A
竖井系统 100x50PVC线槽
127A
1、 2、 、 、、、
1Ｆ
108室
ø75PVC、
第8章 垂直子系统工程技术
• 8.4 垂直子系统的工程技术 • 8.4.1 标准要求 GB50311-2007《综合布线系统工程设计 规范》国家标准第6章安装工艺要求内容 中，对垂直子系统的安装工艺提出了具体 要求。垂直子系统垂直通道穿过楼板时宜 采用电缆竖井方式。也可采用电缆孔、管 槽的方式，电缆竖井的位置应上、下对齐。
