发电厂主接线设计说明
中型发电厂电气主接线设计
中型发电厂电气主接线设计概述：中型发电厂是指发电机容量在200MW至600MW之间的电厂。
电气主接线设计是发电厂电气系统中的一个重要部分，它负责将发电机输出的电能输送到变电站，供应给大型工业企业或居民使用。
电气主接线设计的目标是确保电力传输的安全、可靠和高效。
设计过程：电气主接线设计需要考虑多个因素，如输电距离、线路负载、设备容量、电压等级等。
下面是一个中型发电厂电气主接线设计的一般过程：1.确定输电距离和传输容量：首先需要确定发电厂到变电站的输电距离，并根据预计的负荷需求确定传输容量。
根据这些参数，选择合适的电缆或电线。
2.确定电压等级：根据输电距离和传输容量，选择合适的电压等级。
常见的电压等级有110kV、220kV和500kV。
3.设计电缆或电线的规格：根据电流负载和电压等级，计算所需的电缆或电线的截面积和长度。
还需要考虑电缆或电线的散热能力，以确保安全运行。
4.设计变电站的主接线：根据发电机输出的电压和电流，设计变电站的主接线。
主接线需要考虑电流分布、电压降低和电缆或电线的阻抗。
5.确定保护系统：为了确保电气系统的安全运行，需要设计合适的保护系统，包括过电流保护、接地保护、短路保护等。
6.进行电气主接线布线：根据设计的结果，进行实际的电气主接线布线。
布线需要考虑电缆或电线的敷设方式、距离和阻抗。
7.进行电气主接线的测试和调试：在完成电气主接线布线后，进行必要的测试和调试，包括电气参数的测量、保护系统的测试等。
8.进行电气主接线的运行和维护：电气主接线的运行和维护是确保电力传输安全可靠的关键。
定期检查电气主接线的状态，及时发现和修复潜在问题。
总结：电气主接线设计是中型发电厂电气系统中非常重要的一个环节。
合理的设计可以保证发电厂的电能传输安全、可靠和高效。
设计过程需要考虑多个因素，如输电距离、线路负载、设备容量、电压等级等。
通过合理的设计和维护，可以提高电气系统的可靠性和效率。
发电厂电气部分课程设计说明书

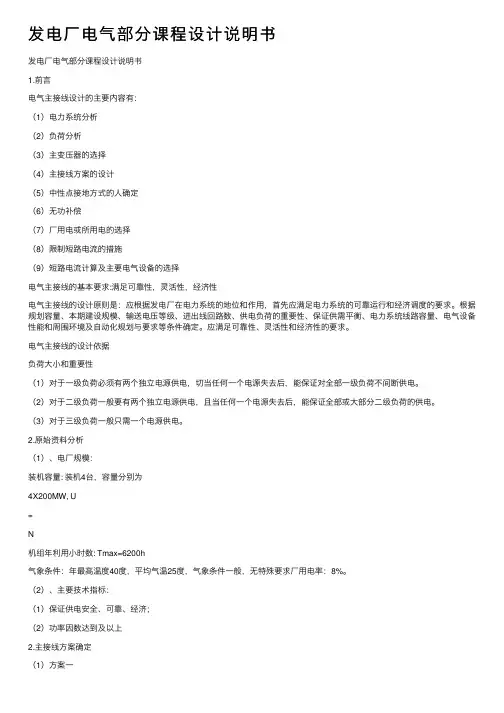

发电⼚电⽓部分课程设计说明书发电⼚电⽓部分课程设计说明书1.前⾔电⽓主接线设计的主要内容有：（1）电⼒系统分析（2）负荷分析（3）主变压器的选择（4）主接线⽅案的设计（5）中性点接地⽅式的⼈确定（6）⽆功补偿（7）⼚⽤电或所⽤电的选择（8）限制短路电流的措施（9）短路电流计算及主要电⽓设备的选择电⽓主接线的基本要求:满⾜可靠性，灵活性，经济性电⽓主接线的设计原则是：应根据发电⼚在电⼒系统的地位和作⽤，⾸先应满⾜电⼒系统的可靠运⾏和经济调度的要求。
根据规划容量、本期建设规模、输送电压等级、进出线回路数、供电负荷的重要性、保证供需平衡、电⼒系统线路容量、电⽓设备性能和周围环境及⾃动化规划与要求等条件确定。
应满⾜可靠性、灵活性和经济性的要求。
电⽓主接线的设计依据负荷⼤⼩和重要性（1）对于⼀级负荷必须有两个独⽴电源供电，切当任何⼀个电源失去后，能保证对全部⼀级负荷不间断供电。
（2）对于⼆级负荷⼀般要有两个独⽴电源供电，且当任何⼀个电源失去后，能保证全部或⼤部分⼆级负荷的供电。
（3）对于三级负荷⼀般只需⼀个电源供电。
2.原始资料分析（1）、电⼚规模：装机容量: 装机4台，容量分别为4X200MW, U=N机组年利⽤⼩时数: Tmax=6200h⽓象条件：年最⾼温度40度，平均⽓温25度，⽓象条件⼀般，⽆特殊要求⼚⽤电率：8%。
（2）、主要技术指标：（1）保证供电安全、可靠、经济；（2）功率因数达到及以上2.主接线⽅案确定（1）⽅案⼀电压等级的⽅案选择。
由于220KV 电压等级的电压馈线数⽬是2回，所以220 KV电压等级的接线形式可以选择单母线接线形式。
由于单母线接线本⾝的简单、经济、⽅便等基本优点，采⽤设备少、投资省、操作⽅便、便于扩建和采⽤成套配电设备装置，所以220 KV电压等级的接线形式选择为单母线接线。
电压等级的⽅案选择。
由于110KV电压等级的电压馈线数⽬是6回，所以在本⽅案中的可选择的接线形式是单母线分段接线。
2×25MW+2×50MW火电厂主接线设计

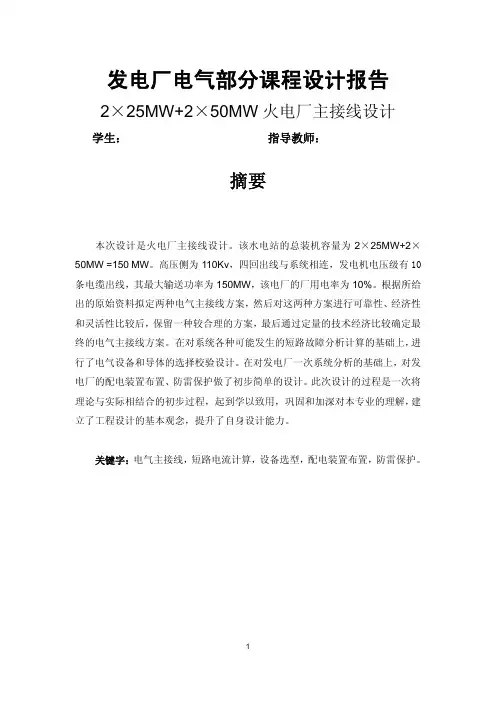

发电厂电气部分课程设计报告2×25MW+2×50MW火电厂主接线设计学生：指导教师：摘要本次设计是火电厂主接线设计。
该水电站的总装机容量为2×25MW+2×50MW=150MW。
高压侧为110Kv，四回出线与系统相连，发电机电压级有10条电缆出线，其最大输送功率为150MW，该电厂的厂用电率为10%。
根据所给出的原始资料拟定两种电气主接线方案，然后对这两种方案进行可靠性、经济性和灵活性比较后，保留一种较合理的方案，最后通过定量的技术经济比较确定最终的电气主接线方案。
在对系统各种可能发生的短路故障分析计算的基础上，进行了电气设备和导体的选择校验设计。
在对发电厂一次系统分析的基础上，对发电厂的配电装置布置、防雷保护做了初步简单的设计。
此次设计的过程是一次将理论与实际相结合的初步过程，起到学以致用，巩固和加深对本专业的理解，建立了工程设计的基本观念，提升了自身设计能力。
关键字：电气主接线，短路电流计算，设备选型，配电装置布置，防雷保护。
课程设计任务书一、原始资料：某新建地方热电厂，发电机组2×25MW+2×50MW，ϕ，U=6.3KV，发电机电压级有10条电缆出线，其最大综合负荷30MW，cos=8.0最小负荷20MW，厂用电率10%，高压侧为110KV，有4条回路与电力系统相连，中压侧35KV,最大综合负荷20MW，最小负荷15MW。
发电厂处于北方平原地带，防雷按当地平均雷暴日考虑，土壤为普通沙土。
系统容量2000MW，电抗值0.8（归算到100KVA）。
二、设计内容：a)设计发电厂的主接线（两份选一），选择主变的型号；b)选择短路点计算三相对称短路电流和不对称短路电流并汇总成表；c)选择各电压等级的电气设备（断路器、隔离开关、母线、支柱绝缘子、穿墙套管、电抗器、电流互感器、电压互感器）并汇总成表；三、设计成果：设计说明计算书一份；1号图纸一张。
发电厂电气主接线的设计原则和步骤
该大型发电厂设计容量为1000MW， 采用燃煤发电技术。
主接线方案
采用3/2接线方式，每条母线配置两 回进线和一回出线，共三条母线。
设备选择
断路器、隔离开关、电流互感器等设 备均按照大容量、高可靠性的原则进 行选择。
保护和控制
采用分层分布式结构，配置独立的继 电保护和控制系统，实现自动化控制 和智能监测。
应确保主接线设计能够使 发电厂在任何情况下都能 提供可靠的电力，避免因 电源故障导致供电中断。
保证负荷的可靠性
主接线设计应能满足用户 对电力可靠性的要求，确 保在任何情况下都能提供 稳定的电力供应。
设备选型可靠性
设备选型应优先考虑可靠 性高、稳定性好的产品， 以确保主接线运行的稳定 性和可靠性。
灵活性原则
某小型发电厂电气主接线设计案例
设计规模
该小型发电厂设计容量为50MW，采用燃气 轮机发电技术。
主接线方案
采用单母线分段接线方式，每段母线配置一 回进线和一回出线。
设备选择
断路器、隔离开关等设备按照中小容量、高 可靠性的原则进行选择。
保护和控制
配置简单的继电保护和控制系统，实现基本 的控制和监测功能。
发电厂电气主接线的 设计原则和步骤
• 引言 • 设计原则 • 设计步骤 • 案例分析
目录
01
引言Biblioteka 发电厂电气主接线的定义发电厂电气主接线是发电厂中最重要的组成部分之一，它负责将发电机、变压器 、断路器、隔离开关等电气设备按照一定的方式连接起来，形成一个完整的电力 系统。
电气主接线的设计需要考虑到发电厂的规模、容量、运行方式、设备选型等多个 因素，以确保发电厂的稳定、安全、经济运行。
电气主接线在发电厂中的重要性
发电厂电气主接线及设计
电源分列运行时，任一电源断开， 则QFd自动接通
任一母线段故障，则只有该母线段停电
QS31 WII
QFd QF2
S2
6) 缺点
WL1 WL2
WL3 WL4
增加了分段设备的投资和占 地面积；
某段母线故障或检修仍有停
电问题；
WI
某回路的断路器检修，该回 路停电；
扩建时，需向两端均衡扩建
第二节 主接线的基本形式（典型、常用的接线形式）
按有无汇流母线分类：
有汇流母线的电气主接线
无汇流母线的电气主接线
为什么按有无汇流母线分类？
一般一个厂、站中有多回进线（或电源），多回出线，为提 高供电可靠性，必须使每一回出线都能从任一电源获得供电。 最好的方法：进出线多于4回时，采用母线，即电源不直接与 出线相连，而是与母线相连把电能送到母线上，各回出线也间 接到母线上获得电能。这样以母线来汇集和分配电能，使整个 主接线环节减少，简单清晰，运行方便、可靠，也有利于安装 和扩建。 相应的缺点：开关设备增多，配电装置占地面积增大。
2) 电气主接线决定了可能存在的运行方式，影响着 运行的可靠性和灵活性。
3) 电气主接线决定了电气设备的选择、配电装置的 布置。
4) 电气主接线决定了继电保护和控制的方式。
第一节 电气主接线设计原则
一、对电气主接线的基本要求
可靠性、灵活性、经济性
1、可靠性
（1）发电厂、变电站在电力系统中的作用和地位
QS32 QF3 QS31 WII
QF1
QFd QF2
S1
S2
7) 适用范围
广泛应用于中、小容量发电厂的6-10kV接线和6-220kV变 电站中。
6~10kV配电装置，出线回路数6回及以上时；发电机电压 配电装置，每段母线上的发电机容量为12MW及以下时。 35~63kV配电装置，出线回路数4~8回。 110~220kV配电装置，出线回路数3~4回。
火力发电厂电气主接线设计
（3）Ⅲ类厂用负荷较长时间停电，不会影响生产，仅造成生产上的不方便者，都属于Ⅲ类厂用负荷。如试验室，中央修配厂，油处理室等负荷，通常由一个电源供电。
.5，。现将发电机和变压器的选择结果列表如下，以供查询：
表1-1
发电机G1,G2
QF2-25-2
发电机G3,G4
QFS-50-2
变压器T1
SSPL—60000/35, UK%=8.5
变压器T2
SFPL1—63000/110 ,UK%=10.5
变压器T3
SFSL—60000/110，UK(1-2)%=17.5，UK(2-3)%=6.5，UK(3-1)%=10
（2）机组年利用小时TMAX=6500h/a
（3）厂用电率按8%考虑
（4）气象条件发电厂所在地最高温度38℃，年平均温度25℃。气象条件一般无特殊要求（台风、地震、海拔等）
2、电力负荷及电力系统连接情况
（1）10.5KV电压级电缆出线六回，输送距离最远8km，每回平均输送电量4.2MW，10KV最大负荷25MW，最小负荷16.8MW，COSφ= 0.8，Tmax= 5200h/a。
4-2电缆的选择
4-3架空导线的选择
第五章高压电器设备的选择
5-1断路器与电抗器的选择
5-2隔离开关的选择
5-3互感器的配置
第六章电气设备的布置设计
6-1概述
6-2屋内配电装置
6-3屋外配电装置
6-4发电机与配电装置的连接
第七章发电厂的控制与信号设计
火力发电厂电气主接线课程设计报告
火力发电厂电气主接线课程设计报告前言电气主接线代表了发电厂和变压所高电压、大电流的电气部分的主体结构，是电力系统网络结构的重要组成部分。
它直接影响电力生产运行的可靠性、灵活性。
对电气设备的选择、配电装置的布置、继电保护、自动装置和控制方式等诸多方面都有决定性的关系。
本火电厂电气主接线主要从可靠性、灵活性、经济性三方面综合考虑并设计。
可靠性包括：发电厂和变电所在电力系统中的地位；负荷性质和类别；设备的制造水平；长期运行实际经验。
灵活性包括：操作的方便性；调度的方便性；扩建的方便性。
经济性包括：节省投资；降低损耗等。
综合以上三方面的考虑展开火电厂电气主接线的设计，并对设计进行可行性分析，得出结论：本设计适合实际应用。
1对原始资料的分析火力发电厂共有两台50MW的供热式机组，两台300MW的凝汽式机组。
所以Pmax=700MW；机组年利用小时Tmax=6500h。
设计电厂容量:2*50+2*300=700MW；占系统总容量700/（3500+700）*100%=16.7%；超过系统检修备用容量8%-15%和事故备用容量10%的限额。
说明该厂在系统中的作用和地位至关重要。
由于年利用小时数为6500h>5000h,远大于电力系统发电机组的平均最大负荷利用小时数。
该电厂在电力系统中将主要承担基荷，从而在设计电气主接线时务必侧重考虑可能性。
10.5KV电压级：地方负荷容量最大为25.35MW，共有10回电缆馈线，与50MW发电机端电压相等，宜采用直馈线。
220KV电压级：出线回路为5回，为保证检修出线断路器不致对该回路停电，宜采用带旁路母线接线方式。
500KV电压级：与系统有4回馈线，最大可能输送的电力为700-15-200-700*6%=443MW。
500KV电压级的界限可靠性要求相当高。
2 主接线方案的拟定2.1 10.5kV电压级根据设计规程规定：当每段母线超过24MW时应采用双母线分段式接线方式。
发电厂电气主接线一次初步设计书
发电厂电气主接线一次初步设计书一、电力工业的发展概况火力发电是现在电力发展的主力军，在现在提出和谐社会，循环经济的环境中，我们在提高火电技术的方向上要着重考虑电力对环境的影响，对不可再生能源的影响，虽然现在我国已有部分核电机组，但火电仍占领电力的大部分市场，近年电力发展滞后经济发展，全国上了许多火电厂，但火电技术必须不断提高发展，才能适应和谐社会的要求。
“十五”期间我国火电建设项目发展迅猛。
2001年至2005年8月，经国家环保总局审批的火电项目达472个，装机容量达344382MW，其中2004年审批项目135个，装机容量107590MW，比上年增长207%；2005年1至8月份，审批项目213个，装机容量168546MW，同比增长420%。
随着中国电力供应的逐步宽松以及国家对节能降耗的重视，中国开始加大力度调整火力发电行业的结构。
由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。
由于电源点与负荷中心多数处于不同地区，也无法大量储存，电能生产必须时刻保持与消费平衡。
因此，电能的集中开发与分散使用，以及电能的连续供应与负荷的随机变化，就制约了电力系统的结构和运行。
据此，电力系统要实现其功能，就需在各个环节和不同层次设置相应的信息与控制系统，以便对电能的生产和输运过程进行测量、调节、控制、保护、通信和调度，确保用户获得安全、经济、优质的电能。
电能是一种清洁的二次能源。
由于电能不仅便于输送和分配，易于转换为其它的能源，而且便于控制、管理和调度,易于实现自动化。
因此，电能已广泛应用于国民经济、社会生产和人民生活的各个方面。
绝大多数电能都由电力系统中发电厂提供，电力工业已成为我国实现现代化的基础，得到迅猛发展。
本设计的主要内容包括：通过原始资料分析和方案比较，确定发电厂的电气主接线。
发电厂电气主接线设计
发电厂电气主接线设计作者：卢平摘要随着我国经济的不断发展，对电的需求也越来越大。
电力工业是我国经济发展中最为重要的一种能源，主要是它可以方便、高效地转换其它能源形式。
电力工业作为一种先进的生产力，是国民经济发展中最重要的基础能源产业。
而火力发电是电力工业发展中的主力军。
截止2006年底，火电发电量达到48405万千瓦，约占总容量的77.82%。
由此可见，火力发电在我国这个发展中国家的国民经济中的重要性。
本次设计是针对2*300MW火力发电厂电气部分的设计，电气主接线是发电厂、变电站电气设计的首要部分，也是构成电力系统的主要环节。
所以本次设计电气部分主接线方案为一台半断路器接线。
该设计主要从理论上在电气主接线设计、短路电流计算、电气设备的选择、配电装置的布局、防雷设计、发电机、变压器和母线的继电保护等方面做详尽的论述，同时，在保证设计可靠性的前提下，还要兼顾经济型和灵活性，通过计算论证火电厂实际设计的合理性与经济型。
采用软件绘制电气图和查阅相关书籍，进一步完善了设计。
关键词：电气主接线；短路电流；配电装置；电气设备选择AbstractAs China's economic development，the demand for electricity is growing。
Electric power industry in China's economic development is one of the most important energy，mainly it can be easily and efficiently convert other forms of energy。
As an advanced productivity in the electrical industry，is the most important foundation in the development of energy industry of the national economy。
中型发电厂电气主接线设计说明书
电气主接线设计1.1对原始资料的分析设计电厂为中型凝汽式电厂，其容量为2×100+2×300=800MW,占电力系统总容量800/（3500+800）×100%=18.6%，超过了电力系统的检修备用8%～15%和事故备用容量10%的限额，说明该厂在未来电力系统中的作用和地位至关重要，但是其年利用小时数为5000h，小于电力系统电机组的平均最大负荷利用小时数（2006年我国电力系统发电机组年最大负荷利用小时数为5221h）。
该厂为凝汽式电厂，在电力系统中将主要承担腰荷，从而不必着重考虑其可靠性。
从负荷特点及电压等级可知，10.5kV电压上的地方负荷容量不大，共有6回电缆馈线，与100MW发电机的机端电压相等，采用直馈线为宜。
300MW发电机的机端电压为20kV，拟采用单元接线形式，不设发电机出口断路器，有利于节省投资及简化配电装置布置；110kV电压级出线回路数为5回，为保证检修出线断路器不致对该回路停电，拟采取双母线带旁路母线接线形式为宜；220kV与系统有4回路线，送出本厂最大可能的电力为800-200-25-800×8%=511MW，拟采用双母线分段接线形式。
1.2主接线方案的拟定在对原始资料分析的基础上，结合对电气接线的可靠性、灵活性及经济性等基本要求，综合考虑。
在满足技术，积极政策的前提下，力争使其技术先进，供电安全可靠、经济合理的主接线方案。
发电、供电可靠性是发电厂生产的首要问题，主接线的设计，首先应保证其满发，满供，不积压发电能力。
同时尽可能减少传输能量过程中的损失，以保证供电的连续性，因而根据对原始资料的分析，现将主接线方案拟订如下：（1）10.5kV电压级：鉴于出线回路多，且发电机单机容量为100MW，远大于有关设计规程对选用单母线分段接线每段上不宜超过12MW的规定，应确定为双母线接线形式，2台100MW机组分别接在母线上，剩余功率通过主变压器送往高一级电压110kV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、题目分析 (1)二、电气主接线方案比较 (1)三、短路电流计算 (4)四、电气设备的选择 (12)五、电气主接线图 (22)一、题目分析某水库电站是一座以灌溉为主，兼顾发电的季节性电站，冬、春季有三个多月因水库不放水或放水量少，电站停止运行不发电。
电站设计容量为三台立式机组，总装机 2000KW （ 2 × 800KW+1 × 400KW ），装机年利用小时为 3760h ，多年平均发电量为 752 万 KW.h 。
根据金塔县的用电负荷情况，该电站距城南变电所较近，因此，除厂用电外全部电能就近送至城南 35KV 变电所联入系统。
鉴于以上特点，本电站电气主接线采用三台发电机两台变压器，高压侧送电电压为35KV，一回出线。
二、电气主接线方案比较方案一：3台发电机共用一根母线，采用单母线接线不分段；设置一台变压器；方案二：1、2号发电机-变压器扩大单元接线；3号发电机-变压器单元接线；设置了2台变压器;35KV线路采用单母线接线不分段。
电气主接线方案比较：（1）供电可靠性方案一供电可靠性较差；方案二供电可靠性较好。
（2）运行上的安全和灵活性方案一母线或母线侧隔离开关故障或检修时，整个配电装置必须退出运行，而任何一个断路器检修时，其所在回路也必须退出运行，灵活性也较差；方案二1、2号发电机-变压器扩大单元接线与3号发电机-变压器单元接线相配合，使供电可靠性大大提高，提高了运行的灵活性。
（3）接线简单、维护和检修方便很显然方案一最简单、维护和检修方便。
（4）经济方面的比较方案一最经济。
各种方案选用设备元件数量及供电性能列表：综合比较：选方案二最合适。
经过综合比较上述方案，本阶段选用方案二作为推荐方案。
2、 变压器容量及型号的确定： 1、1T S =θCOS P ∑=KVA 20008.08002=⨯ 经查表选择SF7-8000/35型号，其主要技术参数如下： 2、KVA COS P S T 5008.04002===∑θ经查表选择SL7-4000/35型号, 其主要技术参数如下：三、短路电流计算 3.1短路电流计算条件为使所选电气设备具有足够的可靠性、经济性和合理性，并在一定时期内适应电力系统发展的需要，作校验用的短路电流应按下列条件确定。
（1）容量和接线按本工程设计最终容量计算，并考虑电力系统远景发展规划（一般为本工程建成后5～10年）：其接线应采用可能发生最大短路电流的正常接线方式，但不考虑在切换过程中可能短时并列的接线方式。
（如切换厂用变压器时的并列）。
（2）短路种类一般按三相短路验算，若其他种类短路较三相短路严重时，即应按最严重的情况验算。
（3）计算短路点选择通过电器的短路电流为最大的那些点为短路计算点。
3.2短路电流计算书 短路点的选择：因本设计电压等级不多，接线简单，一个单母线接线，一个发电机-变压器组单元接线，两条母线：6.3KV 和35KV ，故在6.3KV 母线、3号发电机出口处及35KV 母线各选取一点作为短路计算点，分别为k1、k2、k3。
发电机，变压器及系统的主要参数如下：1、发电机参数：2⨯800KW+1⨯400KW ，cos θ=0.8，*Xd =0.2，额定电压6.3kV2、变压器参数：2台， 1T:%5.6%=d U 2000KVA,2T:%5.6%=d U , 500KVA3、线路参数：一回35kV 出线经过50km ，接入变电所。
X 321选取基准值:A MV S j ⋅=100 Up U j =发电机G1: 208.0800101002.0.3*2*1*=⨯⨯===Njd S S X X X发电机G2: 408.0400101002.0.3*3*=⨯⨯==Njd S S X X 变压器T1:N j d S S U X .100%*4==25.32000101001005.63=⨯⨯ 变压器T2:=*5XN j d S S U .100%=13500101001005.63=⨯⨯ 线 路：46.137100504.0221*6=⨯⨯==jj U S L X X3.2.1当k1点发生三相短路时：8312102202*1*7===X X 531340*5*3*8=+=+=X X X01.153146.1125.31111*8*6*41=++=++=∑X X X Y 所以，∑=⨯⨯=⋅⋅=79.401.146.125.31*6*4*9Y X X X 97.17301.15325.31*8*4*10=⨯⨯=⋅⋅=∑Y X X X① ∞S 单独作用下，21.079.411*9*===∞X I 稳态短路电流: KA U S I I j j94.13.631010021.033*=⨯⨯⨯=⋅=∞∞冲击短路电流: KA I i 90.492.155.255.2sh =⨯=⨯=∞ ② 12G 作用下，2.0101008.08002103*7*7=⨯⨯⨯=⋅=j j S S X X ＜3 所以，12G 为有限大容量系统。
a 、 t=0s ， 526.5*=IKA U S I I jj 01.1103.638.08002526.533*''=⨯⨯⨯⨯=⋅=KA I K i 72.201.19.122''sh sh =⨯⨯==b 、 t=2s ， 378.3*=IKA U S I I jj Z 62.0103.638.08002378.333*2=⨯⨯⨯⨯=⋅=c 、 t=4s ， 234.3*=IKA U S I I jj Z 59.0103.638.08002234.333*4=⨯⨯⨯⨯=⋅=③ 3G 作用下，86.0101008.040097.1733*10*10=⨯⨯=⋅=j j S S X X ＜3 所以，3G 为有限大容量系统。
a 、 t=0s ， 436.1*=IKA U S I I jj 066.03.638.0800436.13*''=⨯⨯=⋅=KA I K i 177.0066.09.122''sh sh =⨯⨯== b 、t=2s ， 7494.1*=IKA U S I I jj Z 08.03.638.04007494.13*2=⨯⨯=⋅= c 、t=4s ， 8076.1*=IKA U S I I jj Z 083.03.638.04008076.13*4=⨯⨯=⋅=3.2.2当k2点发生三相短路时： 网络简化图如下25.1325.3102*4*1*7=+=+=X X X 84.025.13146.11131111*7*6*52=++=++=∑X X X Y 69.14484.025.13132*7*5*8=⨯⨯=⋅⋅=∑Y X X X 94.1584.046.1132*6*5*9=⨯⨯=⋅⋅=∑Y X X X① ∞S 单独作用下，063.01*9*==∞X I 稳态短路电流: KA U S I I j j577.03.6310100063.033*=⨯⨯⨯=⋅=∞∞冲击短路电流:KAI i 47.1577.055.255.2sh =⨯=⨯=∞② 12G 作用下，89.2101008.0800269.1443*8*8=⨯⨯⨯=⋅=j j S S X X ＜3 所以，12G 为有限大容量系统。
a 、 t=0s ， 845.0*=IKA U S I I jj 155.03.638.08002845.03*''=⨯⨯⨯=⋅=1238KA I K i 405.0155.085.122''sh sh =⨯⨯==b 、 t=2s ， 933.0*=IKA U S I I jj Z 171.03.638.08002933.03*2=⨯⨯⨯=⋅= c 、 t=4s ， 933.0*=IKA U S I I jj Z 171.03.638.08002933.03*4=⨯⨯⨯=⋅= ③ 3G 作用下，2.0101008.0800403*3*3=⨯⨯=⋅=j j S S X X ＜3 所以，3G 为有限大容量系统。
a 、 t=0s ， 526.5*=IKA U S I I jj 253.03.638.0400526.53*''=⨯⨯=⋅=KA I K i 663.0253.085.122''sh sh =⨯⨯==b 、t=2s ， 378.3*=IKA U S I I jj Z 155.03.638.0400378.33*2=⨯⨯=⋅= c 、t=4s ， 234.3*=IKA U S I I jj Z 148.03.638.0400234.33*4=⨯⨯=⋅=3.2.3当k3点发生三相短路时： 网络简化图如下：25.1325.3102*4*1*7=+=+=X X X 521240*5*3*8=+=+=X X X① ∞S 单独作用下，685.046.111*6*===∞X I 稳态短路电流: KA U S I I jj 06.1373100685.03*=⨯⨯=⋅=∞∞ 冲击短路电流: KA I i 703.206.155.255.2sh =⨯=⨯=∞② 12G 作用下，265.0101008.0800225.133*7*7=⨯⨯⨯=⋅=j j S S X X ＜3 所以，12G 为有限大容量系统。
a 、 t=0s ， 064.4*=IKA U S I I jj 127.03732000064.43*''=⨯⨯=⋅= KA I K i 34.0127.09.122''sh sh =⨯⨯==b 、 t=2s ， 069.3*=IKA U S I I jj Z 096.03732000069.33*2=⨯⨯=⋅= c 、 t=4s ， 056.3*=IKA U S I I jj Z 095.03732000056.33*4=⨯⨯=⋅= ③ 3G 作用下，26.0101008.0400523*8*8=⨯⨯=⋅=j j S S X X ＜3 所以，3G 为有限大容量系统。
a:t=0s ， 1415.4*=IKA U S I I jj 032.03735001415.43*''=⨯⨯=⋅= KA I K i im im 087.0032.09.122''=⨯⨯==b:t=2s ， 091.3*=IKA U S I I jj Z 024.0373500091.33*2=⨯⨯=⋅= C:t=4s ， 0705.3*=IKA U S I I jj Z 024.03735000705.33*4=⨯⨯=⋅=3.2.4短路电流计算成果表四、电气设备的选择4.1电气设备选择的一般条件：电气设备选择是发电厂和变电所设计的主要内容之一，在选择时应根据实际工作特点，按照有关设计规范的规定，在保证供配电安全可靠的前提下，力争做到技术先进，经济合理。
